Процедура пробной эксплуатации
6. Экран в процессе поиска
7. Экран после завершения поиска. Если нет блока кондиционирования воздуха (AHU),
перейдите к шагу 10.
РУССКИЙ ЯЗЫК
Руководство по эксплуатации и инструкции по монтажу
33
Процедура пробной эксплуатации
8. Нажмите кнопку 'AHU Add (Добавить AHU)'.
9. Нажмите кнопку Save (Сохранить).
34 Шлюз BACnet
Процедура пробной эксплуатации

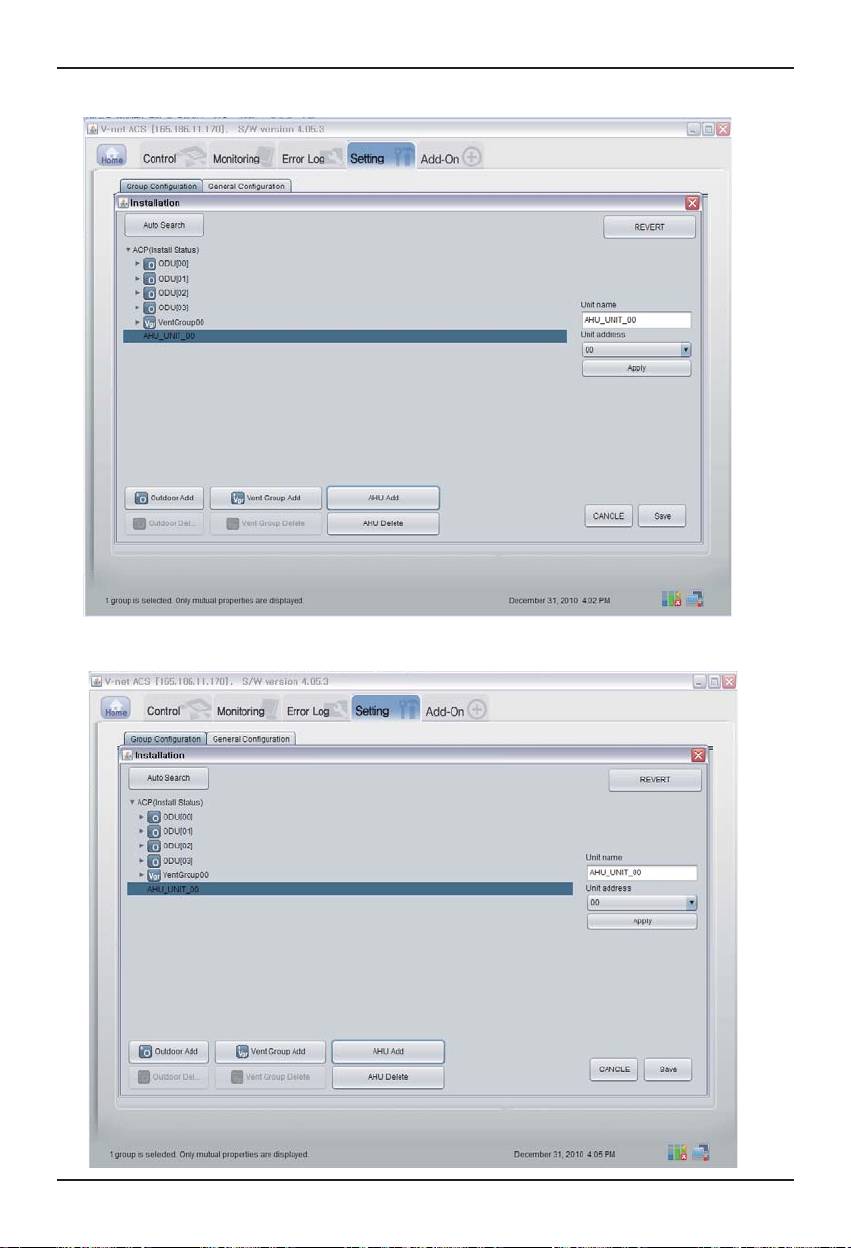

10. Отобразится экран настройки.
1) Нажмите кнопку ʻSmart Group Settingʼ (Точная настройка группы) для автоматическ
ого создания группы на основе наружного блока.
2) Если вы хотите переместить внутренний блок в другую группу, щелкните данный вн
утренний блок и перетащите его в нужную группу
3) Если вы хотите переименовать группу или внутренний блок, измените имя в правом
окне и нажмите кнопку Apply (Применить).
4) Завершив настройку группы, нажмите кнопку ʻSave & Sendʼ (Сохранить и передать).
11. После настройки всех параметров нажмите кнопку “Save & Send” (Сохранить и перед
РУССКИЙ ЯЗЫК
ать) для сохранения. Выполняется процесс сохранения.
Руководство по эксплуатации и инструкции по монтажу
35
Процедура пробной эксплуатации
■ Подтверждение функции данных мониторинга
Нажмите кнопку Monitoring (Внутренний блок/Вентиляция/AHU) (Мониторинг, внутренние ус
тройство/вентиляция/AHU) в верхней части страницы удаленной диагностики. Можно подтв
ердить сведения о внутренних устройстве/вентиляции/AHU.
36 Шлюз BACnet
Процедура пробной эксплуатации
■
Подтверждение функции данных Управление (Внутренний блок/Вентиляция/AHU)
Нажмите кнопку Monitoring (Indoor Unit/Vent/AHU) (Управление, внутренние устройство/вент
иляция/AHU) в верхней части страницы удаленной диагностики. Можно подтвердить сведен
ия о внутренних устройстве/вентиляции/AHU.
РУССКИЙ ЯЗЫК
Руководство по эксплуатации и инструкции по монтажу
37
Процедура пробной эксплуатации

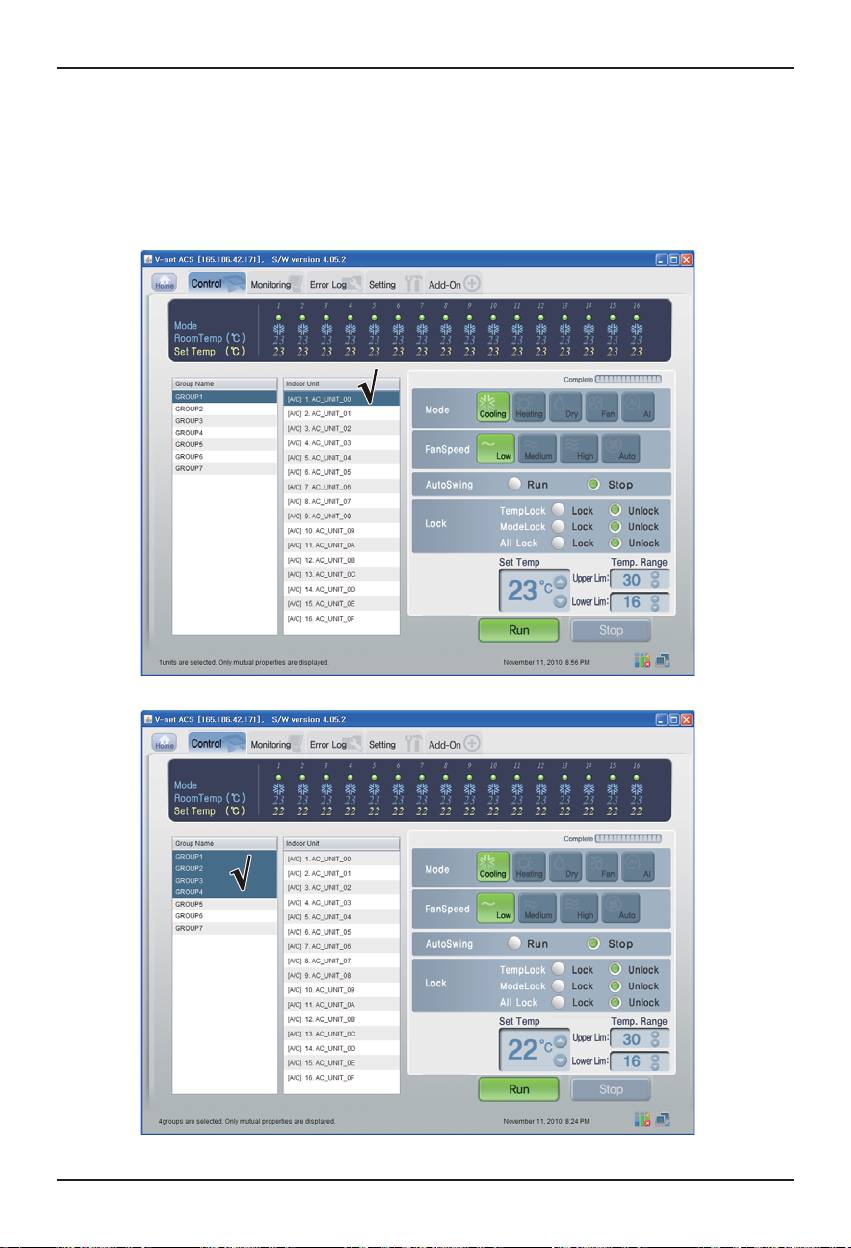

■ Управление внутренних блоков
Нажать Группу управления внутренними блоками
- Индивидуальное / Общее управление
Проверить блок, который будет управляться, на индивидуальное управление, или проверить ВС
Е блоки на общее управление.
<Индивидуальное управление>
<Общее управление>
38 Шлюз BACnet
Процедура пробной эксплуатации
- Управление : Выполнить/Стоп
(1) Нажмите кнопку 'Выполнить/Стоп'.
< Управление Выполнить/Стоп >
- Управление: Режим
(1) Нажмите кнопку 'Режим'. (Охлаждение/Нагрев/Осушение/Вентилятор/AI)
РУССКИЙ ЯЗЫК
<Управление режимом>
Руководство по эксплуатации и инструкции по монтажу
39
Процедура пробной эксплуатации
- Управление: Блокировка/Разблокировка
(1)
Нажмите кнопку 'Блокировка'.
(Временная блокировка/Блокирование режима/Блокировка всех)
<Управление Блокировкой/Разблокировкой>
- контроль : Скорость вентилятора:
(1) Нажмите кнопку 'Скорость вращения вентилятора'. (Низкий/Medium/Высокий/Авто)
<Управление скоростью вентилятора>
40 Шлюз BACnet
Процедура пробной эксплуатации
- Управление: Колебание
(1) Нажмите кнопку 'Поворачивание'. (Выполнить/Стоп)
<Управление Колебанием>
- Управление: Температура
(1) Нажмите кнопку Up/Down (Вверх/Вниз) для установки температуры.
РУССКИЙ ЯЗЫК
<Управление Температурой>
Руководство по эксплуатации и инструкции по монтажу
41
Процедура пробной эксплуатации

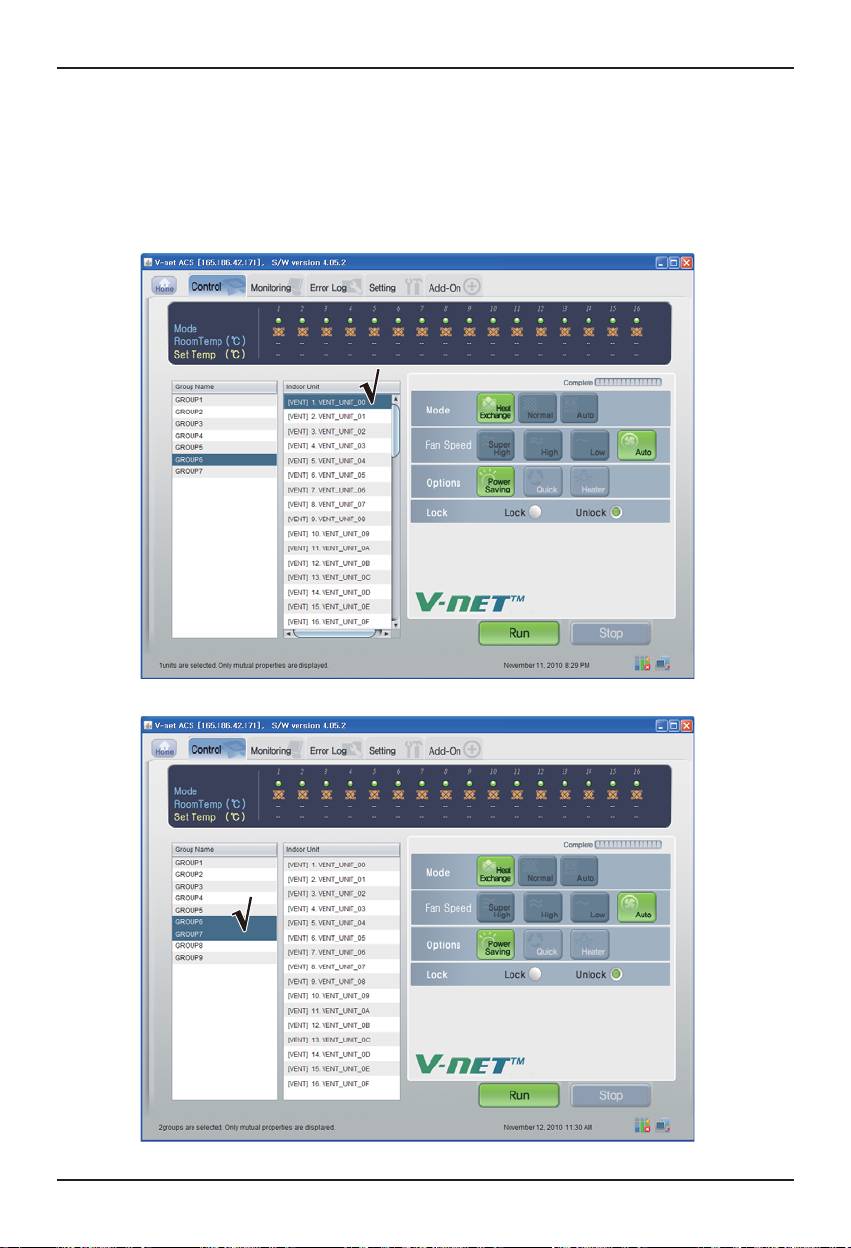

■ Управление внутренних блоков
Нажать Группу управления внутренними блоками
- Индивидуальное / Общее управление
Проверить блок, который будет управляться, на индивидуальное управление, или проверить ВС
Е блоки на общее управление.
<Управление Колебанием>
<Управление Температурой>
42 Шлюз BACnet
Процедура пробной эксплуатации
- Управление: Выполнить/Стоп
(1) Нажмите кнопку 'Выполнить/Стоп'.
< Управление Выполнить/Стоп >
- Управление: Режим
(1) Нажмите кнопку 'Режим'. (Теплообмен/Нормальный/Авто)
РУССКИЙ ЯЗЫК
<Управление режимом>
Руководство по эксплуатации и инструкции по монтажу
43
Процедура пробной эксплуатации
- Управление: Режим пользователя
(1)
Нажмите кнопку Options (User Mode) (Параметры, пользовательский режим).
(Энергосбережение/Быстрый/Нагреватель)
<Управление Режимом пользователя>
- Управление: Скорость вентилятора:
(1)
Нажмите кнопку 'Скорость вращения вентилятора'. (Самый высокий/Высокий/Низкий/Авто)
Скорость вращения вентилятора
44 Шлюз BACnet
Процедура пробной эксплуатации

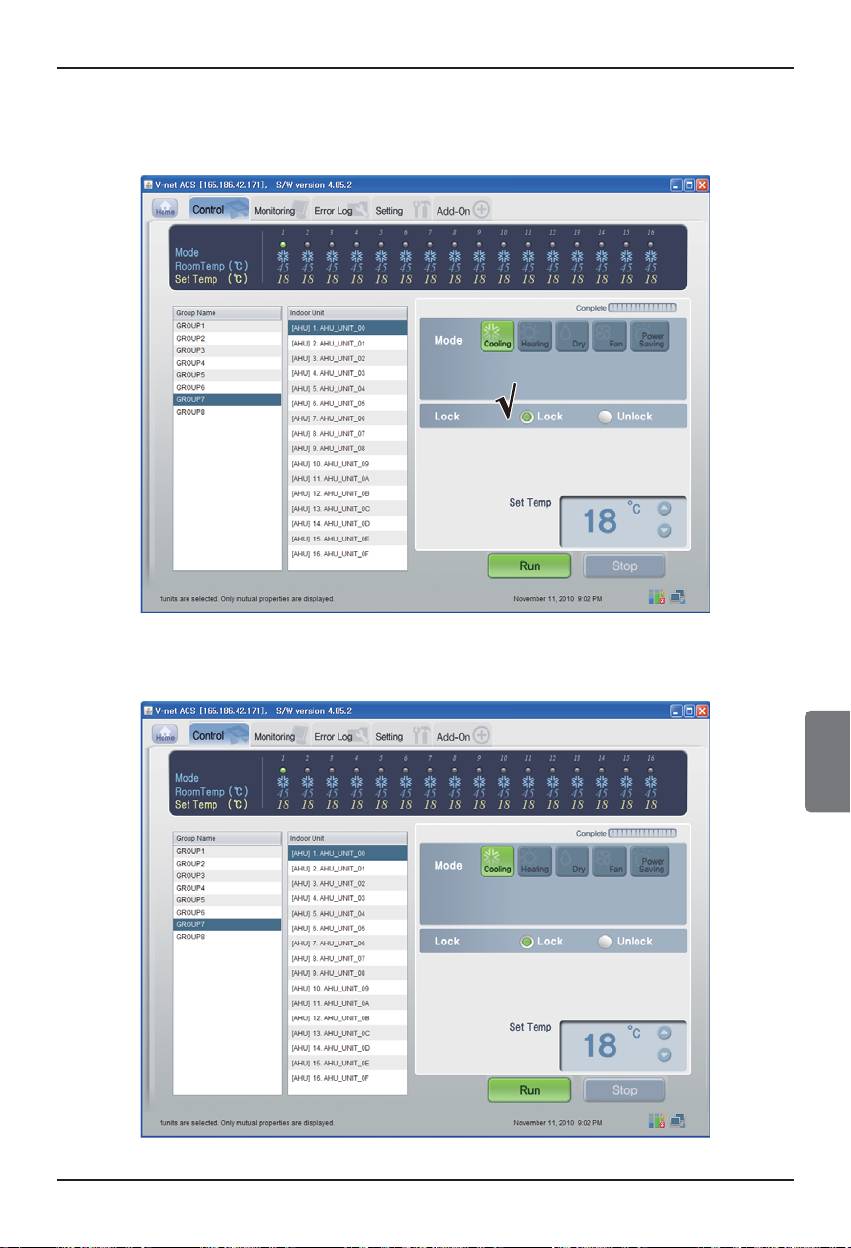

■ Управление AHU
Нажать Группу управления внутренними блоками
- Индивидуальное управление / Общее управление
Проверить блок, который будет управляться, на индивидуальное управление, или проверить
ВСЕ блоки на общее управление.
<Индивидуальное управление>
РУССКИЙ ЯЗЫК
<Общее управление>
Руководство по эксплуатации и инструкции по монтажу
45
Процедура пробной эксплуатации

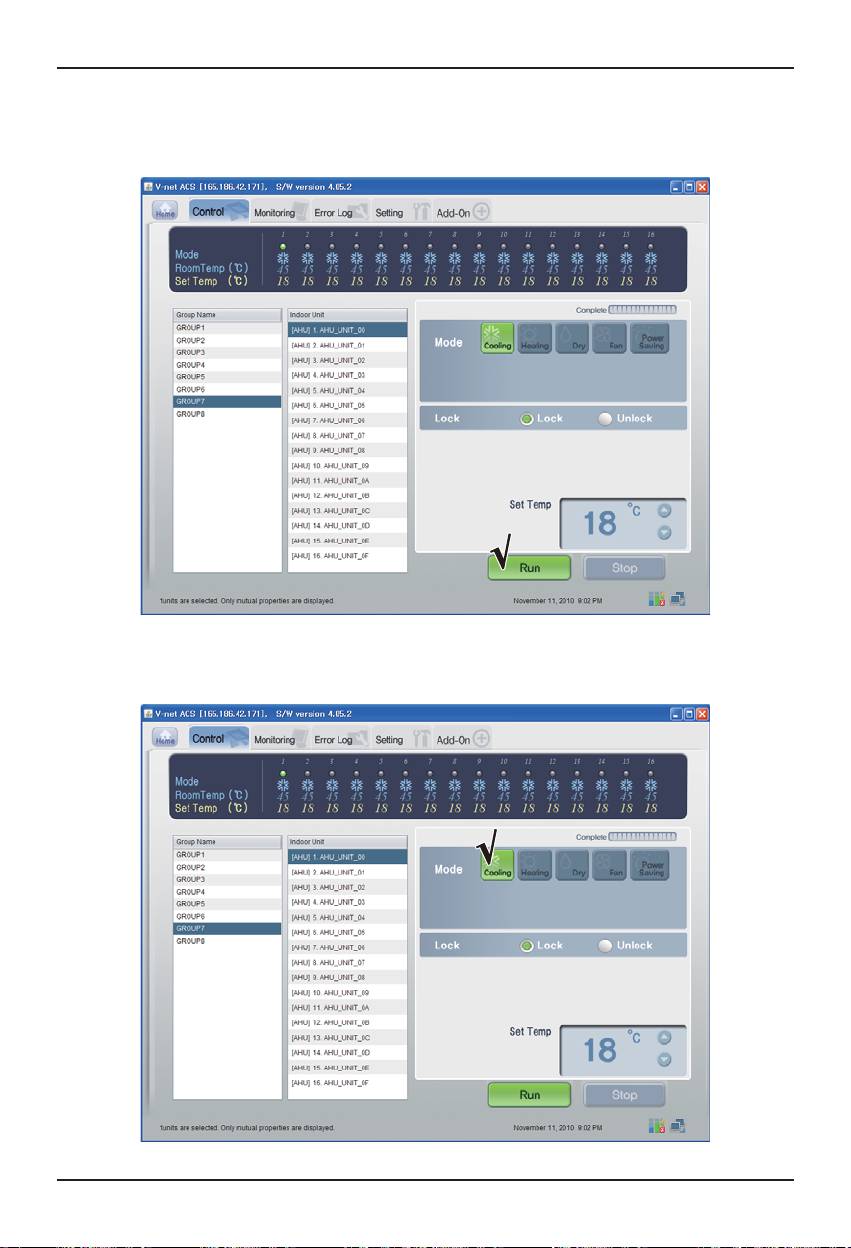

- Управление: Выполнить/Стоп
(1) Нажмите кнопку 'Выполнить/Стоп'.
< Управление Выполнить/Стоп >
- Управление: Режим
(1)
Нажмите кнопку 'Режим'. (Охлаждение/Нагрев/Осушение/Вентилятор/Энергосбережение)
<Управление режимом>
46 Шлюз BACnet
Процедура пробной эксплуатации
- Управление: Блокировка/Разблокировка
(1) Нажмите кнопку 'Блокировка'. (Блокировка/Unlock)
<Управление Блокировкой/Разблокировкой>
- Управление: Температура
(1) Нажмите кнопку Up/Down (Вверх/Вниз) для установки температуры.
РУССКИЙ ЯЗЫК
<Управление скоростью вентилятора>
Руководство по эксплуатации и инструкции по монтажу
47
Процедура пробной эксплуатации
■ Подтверждение и исправление информации о настройке системы
(1) Нажать Настройка Info.I (Сеть/RTMS),
(2) Подтвердить информацию сети и RTMS
48 Шлюз BACnet
Сведения о шлюзе BACnet
Функциональные спецификации Шлюза BACnet
Функциональные спецификации Шлюза BACnet
Резюме
Шлюз BACnet, в ответ на запросы от BMS (Система управления зданием, которая поддерживает прото
кол BACnet-ANSI/ASHRAE135), будет посылать в сервисной форме BACnet информацию о состоянии ко
ндиционеров/вентиляторов, которые подключены к внутренней сети LG-NET Шлюза BACnet, и клиент
BACnet обеспечивает функцию передачи команды управления в систему кондиционеров/вентиляторов.

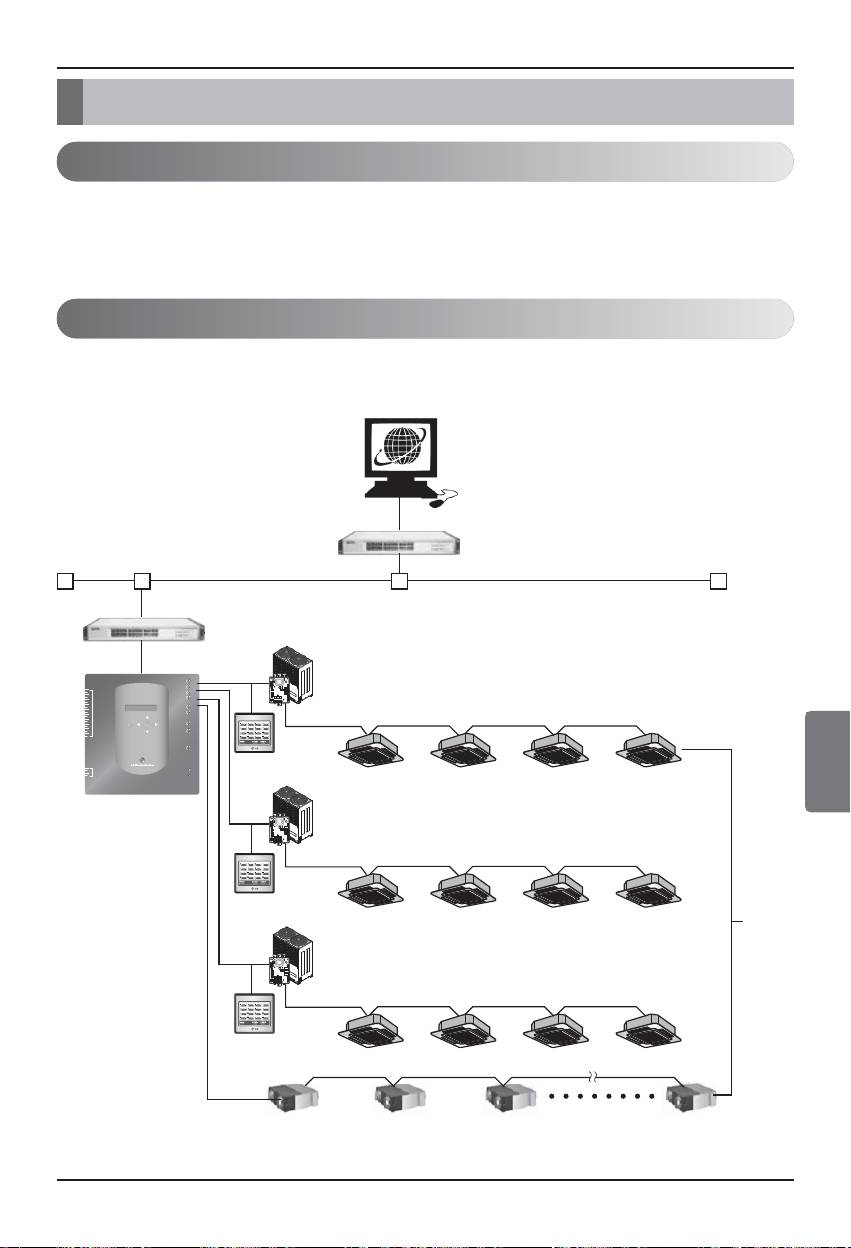

Конфигурация подключения
Клиент BACnet, который поддерживает протокол BACnet-ANSI/ASHRAE135 допускает прямое
подключение через общеиспользуемые ХАБы и сеть Ethernet. Схема конфигурации подключен
ия показана ниже.
РУССКИЙ ЯЗЫК
Руководство по эксплуатации и инструкции по монтажу
49
BMS
Хаб
Хаб
LG-NET 1
TX
Наружный блок
RX
TX
2
1
LG-NET 2
DI
RX
ON
L1 2 3 4
KSDO4H
4
3
LG-NET 3
TX
RX
LG-NET 4
TX
6
5
RX
8
7
Ext 1
TX
10
9
RX
12
11
Ext 2
TX
RX
14
13
16
15
Ethernet 1
ACT
LNK
18
17
MENU/
SELECT
Ethernet 2
ACT
19
LNK
20
Console
TX
RX
Центральный
2
1
Run
4
3
DO
Power
пульт ДУ
Внутренний блок
Наружный блок
ON
L1 2 3 4
KSDO4H
Центральный
Макс.
пульт ДУ
Внутренний блок
256
блоков
Наружный блок
ON
L1 2 3 4
KSDO4H
Центральный
пульт ДУ
Блоки вентиляции

Функциональные спецификации Шлюза BACnet
Элементы мониторинга и управления A/C(кондиционера)
Элементы мониторинга и управления A/C(кондиционера) по связи BACnet,а также описания к
аждого элемента приведены.
Параметр Описание
ВКЛ/ВЫКЛ (состояние)
Контроль состояния ВКЛ/ВЫКЛ каждого кондиционера.
Режим работы (состояние)
Контроль состояния работы охлаждения, нагрева и вентиляции.
Блокировка (состояние)
Индикация активности функции БЛОКИРОВКИ A/C(кондиционера).
Задать температуру (Состояние)
Контроль установленной температуры A/C
Распределение энергии аккумулятора (Состоя
ние)
Контроль распределения энергии A/C
Задать верхнее значение температуры (Состояние)
Контроль верхнего значения температуры A/C
Задать нижнее значение температуры (Состояние)
Контроль нижнего значения температуры A/C
Блокирование режима (Состояние)
Индикация функции блокирования A/C.
Скорость вентилятора (состояние)
Контроль скорости вентилятора работающего A/C(кондиционера).
Мониторинг
Колебание (состояние)
Контроль режима колебания внутренних блоков.
Режим пользователя
Контроль состояния работы режима пользователя (Быстрое срабатыв
(состояние)
ание/Экономия энергии /Нагреватель) при работе вентилятора.
Контроль температуры в помещении и индикация факт
Температура в помещении:
ической температуры в помещении.
Сигнал фильтра
Контроль состояния фильтров для вентиляции.
Контроль надлежащей работы A/C (кондиционеров), и
Сигнал тревоги
если нет, запускается сигнал тревоги.
Индикация соответствующего кода для ошибок, возни
Код ошибки
кающих в системе A/C (кондиционеров) или сети.
Запуск и останов соответствующего A/C (кондиционеров), ат
ВКЛ/ВЫКЛ (настройка)
акже контроль результатов управления.
Настройка режима работы (охлаждение, нагрев, венти
Режим работы (настройка)
ляция и авторежим) и контроль результатов настройки.
Режим пользователя
Настройка дополнительного режима работы при венти
(настройка)
ляции (быстрое освежение, энергосбережение, нагрев)
Колебание (настройка)
Настройка направления воздуха внутреннего блока.
Скорость вентилятора (настройка)
Настройка воздушного потока A/C (кондиционеров)
Блокировка (настройка)
Настройка блокировки органа управления A/C (кондиционеров).
Задать верхнее значение температуры (Настройка)
Задать верхнее значение температуры соответствующего A/C
Задать нижнее значение температуры (Настройка)
Задать нижнее значение температуры соответствующего A/C
Блокирование режима
(Настройка)
Задается блокирование режима управления A/C.
Работа, настройка и мониторинг
Настройка температуры
Настройка температуры в помещении соответствующего A/C
в помещении
(кондиционеров) и контроль результатов настройки.
Сброс сигнала фильтра
Сброс индикации пределов фильтров вентиляции.
50 Шлюз BACnet
Функциональные спецификации Шлюза BACnet
Точки мониторинга и управления внутреннего блока и вентилятора
Ниже перечислены применимые точки мониторинга и управления для внутренних блоков вентиляторов.
XX при названии объекта является номером адреса внутреннего блока.
Название Название объекта Тип объекта
Внутренний блок
Вентилятор
1 ВКЛ/ВЫКЛ (настройка) StartStopCommand_XX O O
Binary Output
2 ВКЛ/ВЫКЛ (состояние) StartStopStatus_XX O O
Binary Input
3
Блокировка (настройка)
LockCommand_XX O O
Binary Output
4
Блокировка (состояние)
LockStatus_XX O O
Binary Input
5 Сигнал фильтра FilterSign_XX X O
Binary Input
6
Сброс сигнала фильтра
FilterSignReset_XX X O
Binary Value
7
Режим работы (настройка)
ModeCommand_XX O O
Multistate Output
8
Режим работы (состояние)
ModeStatus_XX O O
Multistate Input
9
Колебание (настройка)
SwingCommand_XX O X
Binary Output
10
Колебание (состояние)
SwingStatus_XX O X
Binary Input
11
Скорость вентилятора (настройка)
FanSpeedCommand_XX O O
Multistate Output
12
Скорость вентилятора (состояние)
FanSpeedStatus_XX O O
Multistate Input
13
Настройка температуры в помещении
SetRoomTemp_XX O X
Analog Value
14
Температура в помещении:
RoomTemp_XX O X
Analog Input
15 Сигнал тревоги Alarm_XX O O
Binary Input
16 Код ошибки MalfunctionCode_XX O O
Analog Input
17
Режим пользователя (настройка)
UserModeCommand_XX X O
Multistate Output
18
Режим пользователя (состояние)
UserModeStatus_XX X O
Multistate Input
19 Задать температуру (Состояние) SetTempStatus_XXX Analog Input O X
Распределение энергии аккумулято
20
AccumPowerStatus_XXX Analog Input O X
ра (Состояние)
21 Рабочий режим AC (Настройка) Hrv_ModeCommand_XXX Multistate Output X O
РУССКИЙ ЯЗЫК
22 Рабочий режим AC (Состояние) Hrv_ModeStatus_XXX Multistate Input X O
HrvStartStopCommand_XX
23 AC ON/OFF (Настройка)
Binary Output X O
X
24 AC ON/OFF (Состояние) HrvStartStopStatus_XXX Binary Input X O
25 Влажность (Настройка) HrvHumidifyCommand_XXX Binary Output X O
26 Влажность (Состояние) HrvHumidifyStatus_XXX Binary Input X O
Задать верхнее значение температу
SetUpperTempCommand_X
27
Analog Value O X
ры (Настройка)
XX
Задать нижнее значение температу
SetLowerTempCommand_X
28
Analog Value O X
ры (Настройка)
XX
Задать верхнее значение температу
29
SetUpperTempStatus_XXX Analog Input O X
ры (Состояние)
Задать нижнее значение температу
30
SetLowerTempStatus_XXX Analog Input O X
ры (Состояние)
31 Блокирование режима (Настройка) ModeLockCommand_XXX Binary Output O X
32 Блокирование режима (Состояние) ModeLockStatus_XXX Binary Input O X
Руководство по эксплуатации и инструкции по монтажу
51
BACnet Protocol Implementation Conformance Statement (PICS)
Свидетельство о комфортности протокольной реализации BACnet (PICS)
Свидетельство о комфортности протокольной реализации BACnet
Дата: 2007.06.01
Поставщик: LG Electronics Co. Ltd
Название изделия: Шлюз BNU-BAC BACnet
Номер модели изделия:
Версия прикладной программы: 1.0 Версия микропрограммы:1.0 Версия BACnet: 1.0
Описание изделия:
Этот шлюз поддерживает BACnet/IP и имеет встроенный Web-сервер, для которого не нужна уст
ановка программы.
Он может блокироваться по сигналу пожарной тревоги через отдельные порты Входа/Выхода.
Профиль стандартизованных устройств BACnet (Дополнение L):
❏ Рабочее место оператора BACnet (B-OWS)
❏ Контроллер здания BACnet (B-BC)
❏ Усовершенствованный прикладной контроллер BACnet (B-AAC)
■ Прикладной специализированный контроллер BACnet (B-ASC)
❏ Интеллектуальный датчик BACnet (B-SS)
❏ Интеллектуальный привод BACnet (B-SA)
Дополнительные поддерживаемые совместимые стандартные блоки BACnet BACnet (Дополнение K)
Перечень ссылок BIBBs (Приложение 1)
Возможность сегментации:
■
Поддерживаются сегментированные запросы
Размер окна 16
■ Поддерживаются сегментированные реакции Размер окна 16
Поддерживаемые стандартные типы объектов:
Тип объекта поддерживается, если он может быть представлен в устройстве. Для каждого по
ддерживаемого стандартного типа объекта обеспечить следующие данные:
1) Можно ли динамически создавать объекты этого типа
2) Можно ли динамически удалять объекты этого типа
52 Шлюз BACnet
