Procédure du Test de Fonctionnement

■ Fonction de confirmation de Contrôle (Unité intérieure/Conduit/AHU)

Cliquez sur le bouton "Contrôle (unité intérieure/évent/AHU)" de la première page Diagnostic à

distance. Vous pouvez ensuite valider les informations de lʼunité intérieure/évent/AHU.

FRANÇAIS

Guide dʼInstallation / Utilisation 37

Procédure du Test de Fonctionnement

■ Contrôle AHU

- Contrôle individuel / Total

Pour un contrôle individuel, marquez l'unité à contrôler, et marquez TOUTES pour un contrôle total.

FRANÇAIS

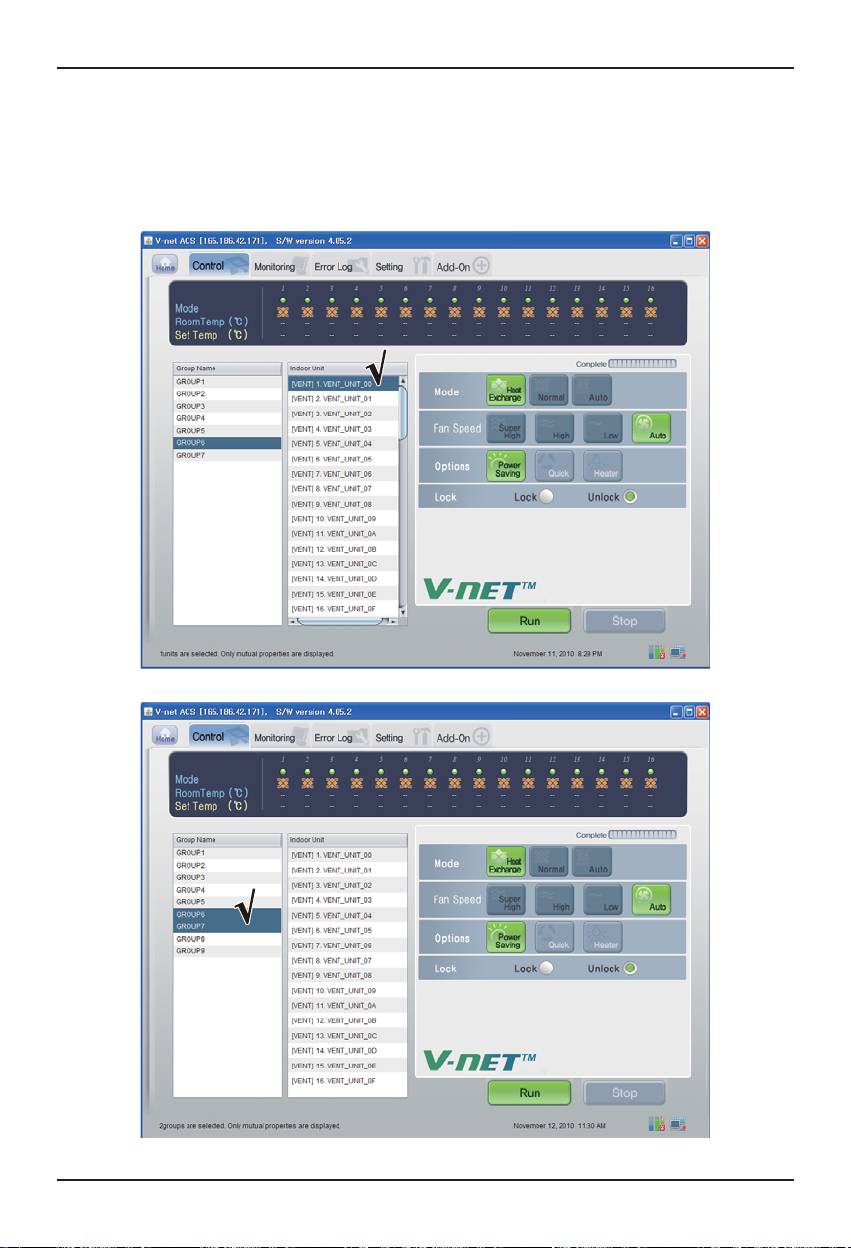

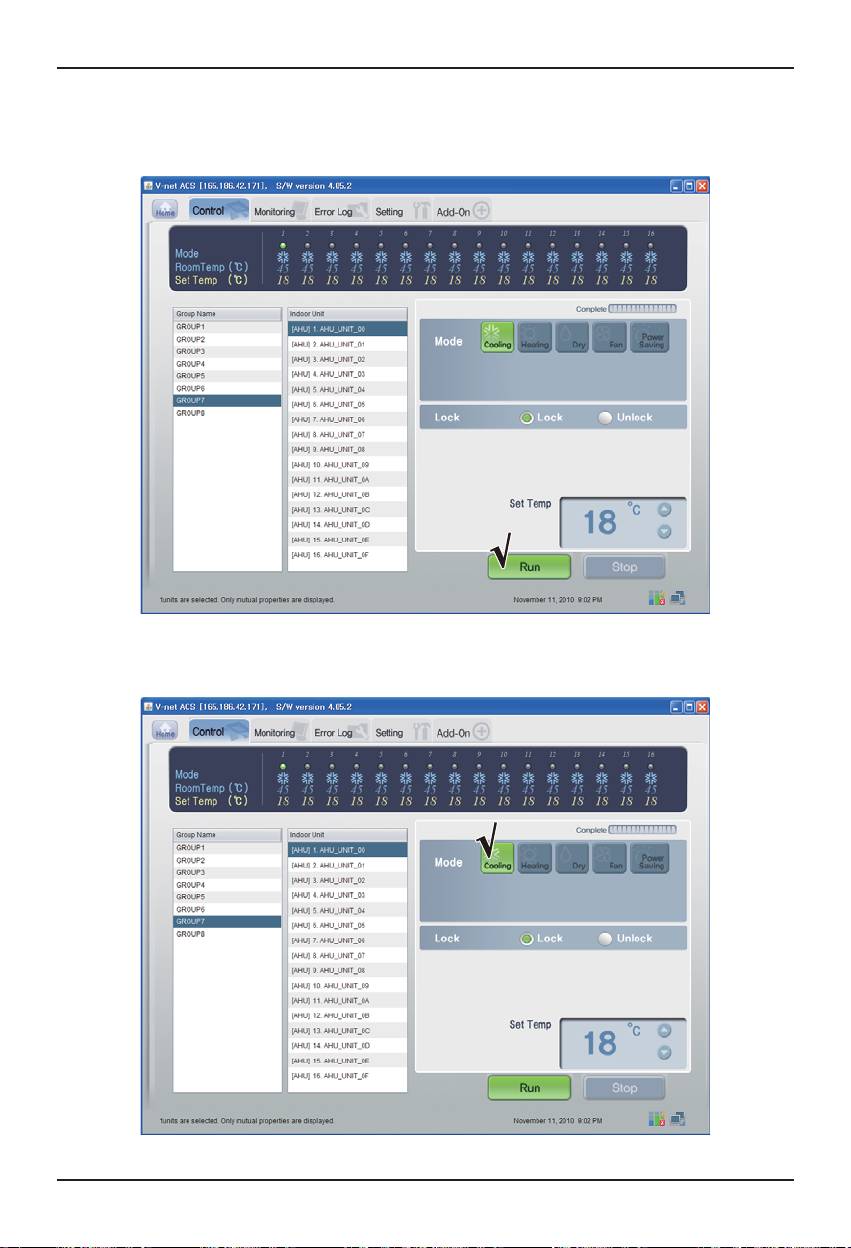

< Contrôle Mode utilisateur >

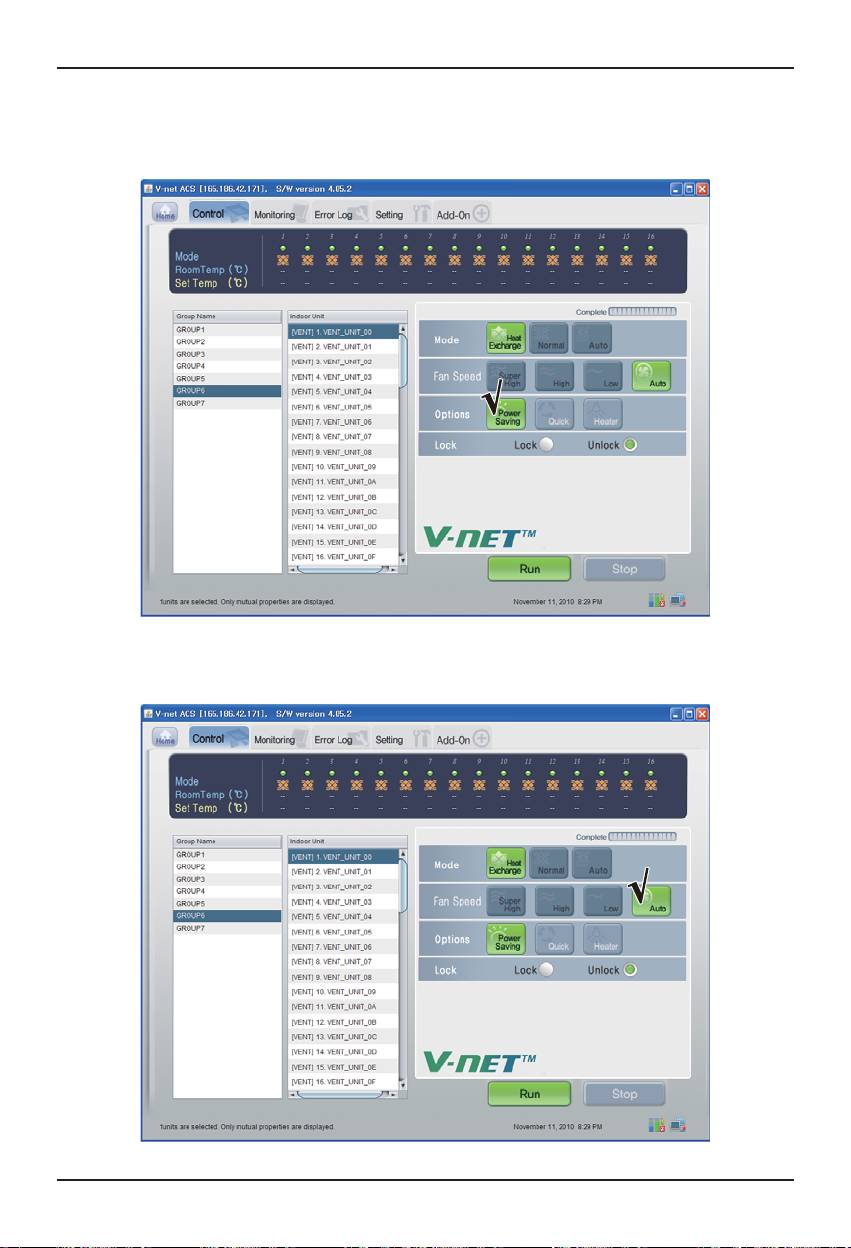

< Contrôle de Vitesse du ventilateur >

Guide dʼInstallation / Utilisation 45

Procédure du Test de Fonctionnement

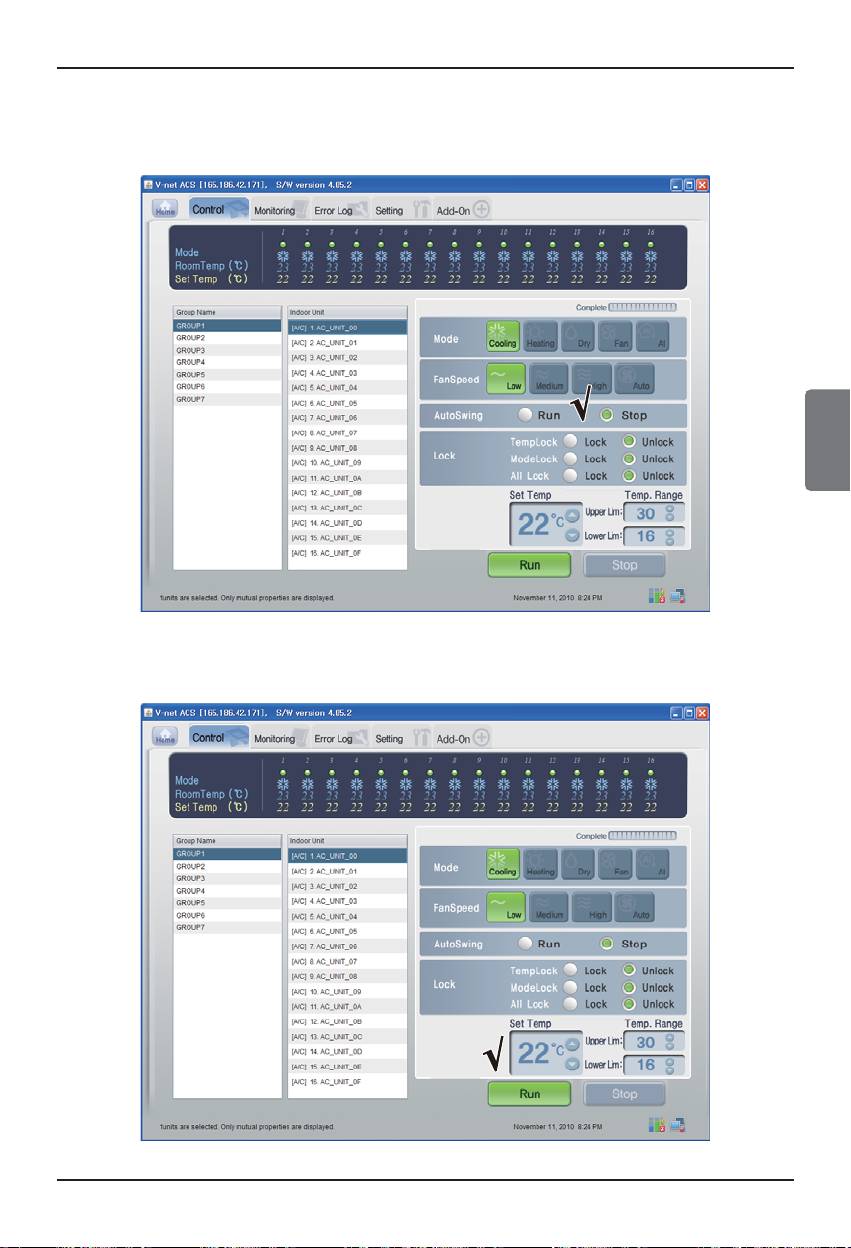

- Contrôle : Blocage/Déblocage

(1) Cliquez sur le bouton 'Verrouillage'. (Verrouillage/Unlock)

FRANÇAIS

< Contrôle Blocage/Déblocage >

- Contrôle : Température

(1) Cliquez sur le bouton Haut/bas pour régler la température.

< Contrôle de Température >

Guide dʼInstallation / Utilisation 47

Caractéristiques des fonctions du Gateway BACnet

Caractéristiques des fonctions du Gateway BACnet

Résumé

En réponse aux demandes de BMS (Système d'administration du bâtiment compatible avec le

protocole BACnet-ANSI/ASHRAE135), l'information d'état des A/C et des conduits connectés aux

G/W BACnet internes au réseau LG sera envoyée sous formulaire de service BACnet, et BACnet

client fournit une fonction de transmission d'ordres de contrôle au système A/C/conduit.

Configuration de la connexion

Un client BACnet compatible avec le protocole BACnet-ANSI/ASHRAE135 permet une connexion

directe au moyen des concentrateurs et des Ehternet habituels. Le schéma de configuration de la

connexion est montré ci-dessous.

FRANÇAIS

Guide dʼInstallation / Utilisation 49

Caractéristiques des fonctions du Gateway BACnet

Monitorer et contrôler les points intérieurs et du ventilateur

Les points applicables pour le monitorage et le contrôle des unités intérieures et des conduits sont

listés ci-dessous.

Nom de l'objet XX est le numéro d'adresse de l'unité intérieure.

Nom Nom d'objet Type d'objet

Intérieure

Conduit

1 MARCHE/ARRET (réglage)

StartStopCommand_XX Binary Output O O

2 MARCHE/ARRET (état)

StartStopStatus_XX Binary Input O O

3 Blocage (réglage)

LockCommand_XX Binary Output O O

4 Blocage (état)

LockStatus_XX Binary Input O O

5 Signe de filtre

FilterSign_XX Binary Input X O

6

Réinitialisation du signe de filtre

FilterSignReset_XX Binary Value X O

7

Mode de fonctionnement (réglage)

ModeCommand_XX Multistate Output O O

FRANÇAIS

8

Mode de fonctionnement (état)

ModeStatus_XX Multistate Input O O

9 Oscillation (réglage)

SwingCommand_XX Binary Output O X

10 Oscillation (état)

SwingStatus_XX Binary Input O X

11

Vitesse du ventilateur (réglage)

FanSpeedCommand_XX Multistate Output O O

12 Vitesse du ventilateur (état)

FanSpeedStatus_XX Multistate Input O O

13 Température en salle réglée

SetRoomTemp_XX Analog Value O X

14 Température en salle

RoomTemp_XX Analog Input O X

15 Alarme

Alarm_XX Binary Input O O

16 Code d'erreur

MalfunctionCode_XX Analog Input O O

17 Mode utilisateur (réglage)

UserModeCommand_XX Multistate Output X O

18 Mode utilisateur (état)

UserModeStatus_XX Multistate Input X O

19 Réglage Température (Statut) SetTempStatus_XXX Analog Input O X

Accumulateur Distribution Courant

20

AccumPowerStatus_XXX Analog Input O X

(Statut)

21

Mode Fonctionnement Climatisation (Réglage)

Hrv_ModeCommand_XXX Multistate Output X O

22

Mode Fonctionnement Climatisation (Statut)

Hrv_ModeStatus_XXX Multistate Input X O

HrvStartStopCommand_XX

23 AC ON/OFF (Réglage)

Binary Output X O

X

24 AC ON/OFF (Statut) HrvStartStopStatus_XXX Binary Input X O

25 Humidifier (Réglage) HrvHumidifyCommand_XXX Binary Output X O

26 Humidifier (Statut) HrvHumidifyStatus_XXX Binary Input X O

Réglage Température supérieure

SetUpperTempCommand_X

27

Analog Value O X

(Réglage)

XX

SetLowerTempCommand_X

28 Réglage température basse (Réglage)

Analog Value O X

XX

29

Réglage Température supérieure (Statut)

SetUpperTempStatus_XXX Analog Input O X

30 Réglage température basse (Statut) SetLowerTempStatus_XXX Analog Input O X

31 Mode Verrouillage (Réglage) ModeLockCommand_XXX Binary Output O X

32 Mode Verrouillage (Statut) ModeLockStatus_XXX Binary Input O X

Guide dʼInstallation / Utilisation 51

Licence de conformité de l'implémentation du protocole BACnet (PICS)

Options Data Link Layer :

BACnet IP, (Annex J)

■ BACnet IP, (Annex J), Foreign Device

❏ ISO 8802-3, Ethernet (Clause 7)

❏ ANSI/ATA 878.1, 2.5 Mb. ARCNET (Clause 8)

❏ ANSI/ATA 878.1, RS-485 ARCNET (Clause 8), baud rate(s)

❏ MS/TP master (Clause 9), baud rate(s):

❏ MS/TP slave (Clause 9), baud rate(s):

❏ Point-To-Point, EIA 232 (Clause 10), baud rate(s):

❏ Point-To-Point, modem, (Clause 10), baud rate(s):

FRANÇAIS

❏ LonTalk, (Clause 11), medium:

❏ Other:

Liaison d'adresse de dispositif :

Y-a-t-il compatibilité avec liaison de dispositif statique ? (Cela est actuellement nécessaire pour la

communication à deux sens avec des esclaves MS/TP et certains autres dispositifs.)

❏ Oui ■ Non

Options de Réseau :

❏ Router, Clause 6 - List all routing configurations, e.g., ARCNET-Ethernet, Ethernet-MS/TP, etc.

❏ Annex H, BACnet Tunneling Router over IP

❏ BACnet/IP Broadcast Management Device (BBMD)

Does the BBMD support registrations by Foreign Devices? ❏ Yes ■ No

Compatibilité des Jeux de caractères :

La compatibilité avec plusieurs jeux de caractères ne signifie pas qu'ils soient tous compatibles

simultanément.

■ ANSI x 3.4 ❏ IBM™‚/Microsoft¢‚ DBCS ❏ ISO 8859-1

❏ ISO 10646 (UCS-2) ❏ ISO 10646 (UCS-4) ❏ JIS C 6226

Si ce produit est une passerelle de communication, décrivez les types d'équipements/réseau(s)

compatibles avec la passerelle :

Cette passerelle convertit protocole BACnet en LGAP (Protocole Aircon de LG), pour que l'unité

extérieure de l'A/C connectée à la passerelle soit capable de communiquer sous communication-485.

Guide dʼInstallation / Utilisation 53
