Oggetti (Modbus-TCP)
Esempio di tabella punti
ITALIANO
La tabella punti sotto viene passata alla BMS, e la BMS registra il prodotto.
• Cassa interno
Funzione Codice Apparecchio n° Prodotto No. Puntamento Numero evento Nome
1 0 0 0 0x00000 ON/OFF Stato
5 0 0 0 0x00000 ON/OFF
Configurazione
1 0 1 0 0x00010 ON/OFF Stato
5 0 1 0 0x00010 ON/OFF
Configurazione
1 1 0 0 0x00100 ON/OFF Stato
5 1 0 0 0x00100 ON/OFF
Configurazione
3 0 0 0 0x40000 Modo Stato
6 0 0 0 0x40000 Modo
Configurazione
3 0 1 0 0x40010 Modo Stato
6 0 1 0 0x40010 Modo
Configurazione
3 1 0 0 0x40100 Modo Stato
6 1 0 0 0x40100 Modo
Configurazione
• Ventilazione cassa
Funzione Codice Apparecchio n° Prodotto No. Puntamento Numero evento Nome
1 0 0 0 0x04000 ON/OFF Stato
5 0 0 0 0x04000 ON/OFF
Configurazione
1 0 1 0 0x04010 ON/OFF Stato
5 0 1 0 0x04010 ON/OFF
Configurazione
1 1 0 0 0x04100 ON/OFF Stato
5 1 0 0 0x04100 ON/OFF
Configurazione
3 0 0 0 0x44000 Modo Stato
6 0 0 0 0x44000 Modo
Configurazione
3 0 1 0 0x44010 Modo Stato
6 0 1 0 0x44010 Modo
Configurazione
3 1 0 0 0x44100 Modo Stato
6 1 0 0 0x44100 Modo
Configurazione
Manuale Installazione/Utente 73
Oggetti (Modbus-TCP)
• Cassa AHU
Funzione Codice Apparecchio n° Prodotto No. Puntamento Numero evento Nome
1 0 0 0 0x08000
ON/OFF Stato
5 0 0 0 0x08000
ON/OFF Configurazione
1 0 1 0 0x08010
ON/OFF Stato
5 0 1 0 0x08010
ON/OFF Configurazione
1 1 0 0 0x08100
ON/OFF Stato
5 1 0 0 0x08100
ON/OFF Configurazione
3 0 0 0 0x48000
Modo Stato
6 0 0 0 0x48000
Modo Configurazione
3 0 1 0 0x48010
Modo Stato
6 0 1 0 0x48010
Modo Configurazione
3 1 0 0 0x48100
Modo Stato
6 1 0 0 0x48100
Modo Configurazione
74 Modbus
Spiegazione dettagliata degli oggetti
Spiegazione dettagliata degli oggetti
1) Comune a tutti gli oggetti
ITALIANO
Gli oggetti riferiti al condizionatore d'aria in comunicazione sono trattati sulla rete BACnet come
descritto sotto.
- Condizionatore d'aria nella comunicazione normale
Altre periferiche BACnet possono accedere a ciascun oggetto riferito al condizionatore d'aria.
- Condizionatore d'aria non connesso
Sembra alle altre periferiche BACnet che non esista alcun oggetto riferito al condizionatore
d'aria.
Quindi , quando viene ricevuto il servizio ReadProperty/WriteProperty, viene restituito il seguente
ErrorPDU.
Classe errore:
OGGETTO; Tipo di errore:
UNKNOWN_PROPERTY
- Errore di comunicazione condizionatore d'aria
L'altra periferica BACnet può accedere agli oggetti riferiti ai condizionatori d'aria, ma la proprietà
Present_Value verrà letto in un valore immediatamente precedente all'errore di comunicazione.
2) ON/OFF (Impostazione)
Point number: 1
Object name: StartStopCommand_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Binary Output
Meaning: This object is used to give ON/OFF commands to the air conditioner.
Proprietà valore _attuale:
ACTIVE: ON command
INACTIVE: OFF command
Remarks: 1. The command executed is transmitted to the A/C regardless of the status of the A/C.
2. Proprietà valore _attuale will not be used if a property has never been set in the past.
3) ON/OFF (Stato)
Numero di punto: 2
Nome oggetto : StartStopCommand_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Binary Input
Significato: Questo oggetto viene usato per impartire i comandi ON/OFF al condizionatore d'aria.
Proprietà valore _attuale:
ACTIVE: ON
INACTIVE: OFF
Commenti: Se si verifica un errore di funzionamento, la proprietà Present_Value verrà impostata
su ACTIVE a prescindere se l'unità A/C è in funzione o meno.
Manuale Installazione/Utente 75
Spiegazione dettagliata degli oggetti
4) Blocco (Impostazione)
Numero di punto: 3
Nome oggetto : LockCommand_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Binary Output
Significato : Questo oggetto viene usato per impostare il blocco dei permessi di controllo A/C.
Proprietà valore _attuale:
ACTIVE: Blocca (blocco limitato)
INACTIVE: Sblocca (non limitato)
5) Blocco (stato)
Numero di punto: 4
Nome oggetto : LockStatus_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Binary Input
Significato: Questo oggetto viene usato per monitorare il blocco dei permessi di controllo A/C.
Proprietà valore _attuale:
ACTIVE: Blocca (blocco limitato)
INACTIVE: Sblocca (non limitato)
6) Segnale filtro
Numero di punto: 5
Nome oggetto : FilterSign_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Binary Input
Significato: Questo oggetto serve per il monitoraggio dello stato dei filtri per la ventilazione.
Proprietà valore _attuale:
ACTIVE: Le informazioni del segnale filtro sono ON.
INACTIVE: Le informazioni del segnale filtro sono OFF.
Commenti: : Questo oggetto supporta la funzione di rapporto intrinseco. Quando la proprietà di
Present_Value cambia, l'evento corrispondente verrà trasmesso nel caso in cui
l'evento sia stato registrato.
7) Reset segnalazione filtro
Numero di punto: 6
Nome oggetto : FilterSignReset_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Binary Value
Significato: Questo oggetto viene usato per resettare le indicazioni del limite di ventilazione.
Proprietà valore _attuale:
INACTIVE: Le informazioni di indicazione filtro viene resettato.
Commenti: 1. Durante l'operazione di lettura della proprietà Present_Value, il resettaggio del
segnale limite filtro avrà sempre lo stesso valore come l'oggetto segnale limite filtro.
2. Solo se INACTIVE viene scritto nella proprietà Present_Value durante il
funzionamento di scrittura, le informazioni del segnale filtro resetta i segnali ON e
non vengono eseguite operazioni anche se viene scritto ACTIVE.
3. Questo oggetto supporta la funzione di rapporto intrinseco. Quando la proprietà di
Present_Value cambia, l'evento corrispondente verrà trasmesso nel caso in cui
l'evento sia stato registrato.
76 BACnet Gateway
Spiegazione dettagliata degli oggetti
8) Modo funzionamento (impostazione)
Numero di punto: 7
ITALIANO
Nome oggetto : ModeCommand_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Multistate Output
Significato: Questo oggetto viene usato per impostare le modalità di funzionamento del
condizionatore d'aria.
Proprietà valore _attuale:
Interno Ventilazione
1: Fresco Calore
2: Secco Automatico
3: Ventilazione Normale
4: Automatico -
5: Calore -
Commenti: 1. La proprietà Present_Value verrà impostata su "1: Cool" come il valore predefinito
se la proprietà non è mai stata impostata in passato.
2. Il condizionatore d'aria ignora il comando verso un oggetto che non ha il diritto di
selezionare le modalità di funzionamento. Quindi, il sistema controllato/monitorato
non deve usare questo oggetto per il condizionatore d'aria senza il diritto di
selezionare la modalità operativa.
9) Modalità di funzionamento (stato)
Numero di punto: 8
Nome oggetto : ModeStatus_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Multistate Input
Significato: Questo oggetto viene usato per monitorare le modalità di funzionamento del
condizionatore d'aria.
Proprietà valore _attuale:
Interno Ventilazione
1: Fresco Calore
2: Secco Automatico
3: Ventilazione Normale
4: Automatico -
5: Calore -
10) Oscillazione (Impostazione)
Numero di punto: 9
Nome oggetto : SwingCommand_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Binary Output
Significato: Questo oggetto serve ad impostare la direzione dell'aria dell'unità interna.
Proprietà valore _attuale:
ACTIVE: Esegui
INACTIVE: Arresto
Manuale Installazione/Utente 77
Spiegazione dettagliata degli oggetti
11) Oscillazione (Stato)
Numero di punto:10
ModeStatus_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Binary Input
Significato: Questo oggetto serve per impostare il flusso d'aria dell'A/C.
Proprietà valore _attuale:
ACTIVE: Esegui
INACTIVE: Arresto
12) Velocità ventilatore (impostazione)
Numero di punto: 11
Nome oggetto : FanSpeedCommand_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Multistate Output
Significato: Questo oggetto serve per impostare il flusso d'aria dell'A/C.
Proprietà valore _attuale:
Interno Ventilazione
1: Basso Basso
2: 2' nome Alto
3: Alto Super alto
4: Automatico Automatico
Commenti:
L'unità A/C ignorerà il comando che l'oggetto non è in grado di selezionare la modalità
operativa.
Quindi, il sistema controllato/monitorato non deve usare l'oggetto che non può selezionare
la modalità operativa.
13) Velocità ventola (stato)
Numero di punto: 12
Nome oggetto : FanSpeedStatus_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Multistate Input
Significato: Questo oggetto serve per impostare il flusso d'aria dell'A/C.
Proprietà valore _attuale:
Interno Ventilazione
1: Basso Basso
2: 2' nome Alto
3: Alto Super alto
4: Automatico Automatico
Commenti: La proprietà Present_value verrà impostata su "1:Basso" come risultato predefinito
se la proprietà non è stata impostata in precedenza.
78 BACnet Gateway
Spiegazione dettagliata degli oggetti
14) Imposta temperatura ambiente
Numero di punto:13
Nome oggetto : SetRoomTemp_XXX (XXX: indirizzo unità A/C)
ITALIANO
Tipo oggetto: Analog Value
Significato:
Questo oggetto viene usato per impostare la temperatura ambiente per il condizionatore d'aria.
Proprietà Present_Value:
Temperatura (°C)
Commenti:
1. Questa unità è solo per uso interno, e l'intervallo di variazione della temperatura impostato è
18 ~ 35°C.
2. Quando viene eseguita la registrazione COV, il COV_verrà comunicato al momento in cui
viene rilevata una variazione di temperatura di almeno 1˚C.
15) Temperatura della stanza
Numero di punto: 14
Nome oggetto : RoomTemp_XXX (XXX: indirizzo unità A/C)
Tipo oggetto: Analog Input
Significato: Questo oggetto viene usato per il monitoraggio della temperatura della stanza in cui
è posizionata l'unità interna.
Proprietà valore _attuale:
Temperatura (°C)
Commenti: Questo oggetto è riservato alle unità interne; e invia rapporti relativi ai dati della
temperatura dell'ambiente misurati dalle unità interne.
16) Allarme
Numero di punto: 15
Nome oggetto : Alarm_XXX (XXX: indirizzo unità A/C)
Tipo oggetto: Binary Input
Significato: Questo oggetto serve per il monitoraggio degli allarmi.
Proprietà valore _attuale:
ACTIVE: Anomalia
INACTIVE: Normale
17) Codice di errore
Numero di punto: 16
Nome oggetto : MalfunctionCode_XXX (XXX: indirizzo unità A/C)
Tipo oggetto: Analog Input
Significato: Questo oggetto serve per il monitoraggio dei dettagli dello stato di errore quando il
condizionatore d'aria evidenzia un errore.
Proprietà valore _attuale:
Codice errore (l'intervallo da 1 a 512 )
Commenti : Le descrizioni del codice di errore di questo oggetto sono riportate nella tabella
corrispondente di "Codice errore originale di riferimento LG".
Manuale Installazione/Utente 79
Spiegazione dettagliata degli oggetti
18) Modalità utente (impostazione)
Numero di punto: 17
Nome oggetto : UserModeCommand_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Multistate Output
Significato: Questo oggetto serve per impostare la modalità di base di funzionamento in
ventilazione e anche nella modalità di funzionamento aggiuntivo (fresco rapido, efficienza
energia, e riscaldamento).
Proprietà valore _attuale:
1: Rinfresco rapido
2: Risparmio energia
3: Calore
Commenti:
Questo oggetto è per la sola ventilazione e non è applicabile se la proprietà non è stata
impostata in passato.
19) Modalità utente(stato)
Numero di punto: 18
Nome oggetto : UserModeStatus_XXX (XXX: Indirizzo unità A/C)
Tipo oggetto: Multistate Input
Significato:
Questo oggetto serve per il monitoraggio della modalità di base di funzionamento nella ventilazione
Proprietà valore _attuale:
1: Rinfresco rapido
2: Risparmio energia
3: Calore
Commenti: Questo oggetto è per la sola ventilazione e non è applicabile se la proprietà non è
stata impostata in passato.
20) Impostare temperatura (Stato)
Numero del punto: 19
Nome oggetto: SetTempStatus_XXX (XXX: A/C Indirizzo unità)
Tipo oggetto: Analog Output
Significato: Questo oggetto è usato per monitorare la temperatura impostata dall'autorità di
controllo della A/C.
Proprietà valore _attuale:
Temperatura(°C)
Commenti : Questo oggetto è solo per unità interna, e indica i dati di temperatura ambiente
misurati dalle unità interne.
21) Accumulator Power Distribution (Stato)
Numero del punto: 20
Nome oggetto: AccumPowerStatus_XXX (XXX: A/C Indirizzo unità)
Tipo oggetto: Analog Input
Significato: Questo oggetto è usato per monitorare la distribuzione di energia dell'accumulatore
della autorità di controllo dell'A/C.
Proprietà valore _attuale:
Campo: 0 - 255 (Distribuzione di energia : conteggio * 100Watt)
80 BACnet Gateway
Spiegazione dettagliata degli oggetti
22) AC Modo funzionamento (Configurazione)
Numero del punto: 21
Nome oggetto: HrvModeCommand_XXX (XXX: Indirizzo unità DXHRV)
ITALIANO
Tipo oggetto: Multistate Output
Significato: Questo oggetto è usato per regolare il modo di funzionamento di A/C del DXHRV.
Proprietà valore _attuale:
1 : Raffreddamento
2 : Automatico
3 : Riscaldamento
23) AC Modo funzionamento (Stato)
Numero del punto: 22
Nome oggetto: HrvModeStatus_XXX (XXX: DXHRV Indirizzo unità)
Tipo oggetto: Multistate Input
Significato: Questo oggetto è usato per monitorare il modo di funzionamento del DXHRV.
Proprietà valore _attuale:
1 : Raffreddamento
2 : Automatico
3 : Riscaldamento
24) AC ON/OFF (Configurazione)
Numero del punto: 23
Nome oggetto: HrvStartStopCommand_XXX (XXX: DXHRV Indirizzo unità)
Tipo oggetto: Binary Output
Significato: Questo oggetto è usato per impostare lo stato On/Off di A/C del DXHRV.
Proprietà valore _attuale:
ACTIVE: ON command
INACTIVE: OFF command
25) AC ON/OFF (Configurazione)
Numero del punto: 24
Nome oggetto: HrvStartStopStatus_XXX (XXX: DXHRV Indirizzo unità)
Tipo oggetto: Binary Input
Significato: Questo oggetto è usato per monitorare lo stato On/Off di A/C del DXHRV.
Proprietà valore _attuale:
ACTIVE: ON
INACTIVE: OFF
Manuale Installazione/Utente 81
Spiegazione dettagliata degli oggetti
26) AC Umidificazione (Configurazione)
Numero del punto: 25
Nome oggetto: HrvHumidifyCommand_XXX (XXX: DXHRV Indirizzo unità)
Tipo oggetto: Binary Output
Significato: Questo oggetto è usato per impostare lo stato di umidificazione A/C del DXHRV.
Proprietà valore _attuale:
ACTIVE: ON command
INACTIVE: OFF command
27) AC Umidificazione (Stato)
Numero del punto: 26
Nome oggetto: HrvStartStopStatus_XXX (XXX: DXHRV Indirizzo unità)
Tipo oggetto: Binary Input
Significato: Questo oggetto è usato per monitorare lo stato di umidificazione A/C del DXHRV.
Proprietà valore _attuale:
ACTIVE: ON
INACTIVE: OFF
28) Imposta temperatura massima (Configurazione)
Numero del punto: 27
Nome oggetto: SetUpperTempCommand_XXX (XXX: A/C Indirizzo unità)
Tipo oggetto: Analog Value
Significato:
Questo oggetto è usato per impostare la temperatura superiore del condizionatore d'aria.
Proprietà valore _attuale:
Temperature(°C)
Commenti:
1. Questa unità serve solo per le unità interne, e la regolazione approssimata del campo di
temperatura superiore è di 18~30°C.
E' rilevato 1°C.
29) Imposta temperatura massima (Stato)
Numero del punto: 28
Nome oggetto: SetUpperTempStatus_XXX (XXX: A/C Indirizzo unità)
Tipo oggetto: Analog Input
Significato: Questo oggetto è usato per monitorare la temperatura superiore impostata che è
regolata sulla unità interna.
Proprietà valore _attuale:
Temperatura (°C)
Commenti: Questo oggetto è usato solo per le unità interne, e indica la temperatura superiore
impostata misurata dalle unità interne.
82 BACnet Gateway
Spiegazione dettagliata degli oggetti
30) Imposta temperatura minima (Configurazione)
Numero del punto: 29
ITALIANO
Nome oggetto: SetLowerTempCommand_XXX (XXX: A/C Indirizzo unità)
Tipo oggetto: Analog Value
Significato:
Questo oggetto è usato per impostare la temperatura inferiore del condizionatore d'aria.
Proprietà valore _attuale:
Temperatura (°C)
Commenti:
1. Questa unità serve solo per le unità interne, e il campo di temperatura inferiore impostato
approrssimato è di 18~30°C.
E' rilevato 1°C.
31) Imposta temperatura minima (Stato)
Numero del punto: 30
Nome oggetto: SetLowerTempStatus_XXX (XXX: A/C Indirizzo unità)
Tipo oggetto: Analog Input
Significato: Questo oggetto è usato per monitorare la temperatura inferiore impostata che è
regolata sulla unità interna.
Proprietà valore _attuale:
Temperatura (°C)
Commenti: Questo oggetto è usato solo per le unità interne, e indica la temperatura inferiore
impostata, misurata dalle unità interne.
32) Modo di blocco (Configurazione)
Numero del punto: 31
Nome oggetto: ModeLockCommand_XXX (XXX: A/C Indirizzo unità)
Tipo oggetto: Binary Output
Significato: Questo oggetto è usato per impostare il blocco del modo dell'autorità di controllo della
A/C.
Proprietà valore _attuale:
ACTIVE: Blocco (Acesso limitato )
INACTIVE: Sblocco (Accesso non limitato )
33) Modo di blocco (Stato)
Numero del punto: 32
Nome oggetto: ModeLockStatus_XXX (XXX: A/C Indirizzo unità)
Tipo oggetto: Binary Input
Significato: Questo oggetto è usato per monitorare il blocco del modo dell'autorità di controllo
dell'A/C.
Proprietà valore _attuale:
ACTIVE: Blocco (Acesso limitato )
INACTIVE: Sblocco (Accesso non limitato )
Manuale Installazione/Utente 83
Inizializzazione all'avvio
Inizializzazione all'avvio
Il sistema è stato progettato per riconoscere automaticamente i condizionatori d'aria connessi..
Quindi, dopo l'accensione del sistema, è necessario un periodo di circa un minuto per il
riconoscimento di tutti i condizionatori d'aria. Durante questo periodo, può essere restituito il seguente
errore PDU quando si accede a un oggetto che corrisponde a un condizionatore d'aria.
ErrorClass = Object; ErrorCode = Unknown_Object
Se viene effettuato un tentativo di leggere la proprietà dell'Elenco oggetti dell'Oggetto periferica da un
condizionatore d'aria nel periodo di riconoscimento di cui sopra, il seguente errore PDU_viene
restituito, a meno che il condizionatore d'aria non sia già stato riconosciuto:
ErrorClass = Device; ErrorCode = Configurazione_In_Progress
Per la risposta dettagliata errore vedere l'Appendice 3.
Impostazione dell'orologio
Il servizio Timesynchronization permette di impostare l'orologio sull'ora locale.
Inoltre, la UTCTimesycchronization permette di impostare l'orologio su UTC
Funzione rapporto
Notifica evento
1) Registrazione della destinazione della notifica degli eventi
È possibile usare il servizio AddListElement per registrare le informazioni relative alla destinazione
delle notifiche sulla proprietà dell'elenco destinatari dell'oggetto classe di notifica.
2) Eliminazione della destinazione della notifica degli eventi
Il servizio RemoveListElement può essere usato per eliminare le informazioni relative alla
destinazione delle notifiche dal
Notifica
Classe oggetto.
3) Destinazione notifica evento nella memoria
La destinazione notifica evento registrata viene registrata nella memoria.
Quando il sistema viene acceso, la destinazione notifica evento verrà inizializzata con le
informazioni registrate.
La destinazione notifica evento verrà archiviata cinque secondi dopo la registrazione o
eliminazione.
84 BACnet Gateway
Funzione rapporto
Notifica COV( cambiamento valore)
Una richiesta di registrazione COV viene accettata tramite il servizio SubscribeCOV.
ITALIANO
1) Impostare del COV confermato o non confermato
Questo elemento è supportato in conformità alle specifiche BACnet.
2) Impostazione della durata desiderata dell'abbonamento
Questo elemento è supportato in conformità alle specifiche BACnet.
Quando viene effettuata una notifica COV al momento del cambiamento di stato, viene calcolata la
differenza tra l'ora registrata e l'ora corrente. Se la differenze è maggiore della durata di vita
impostata per l'abbonamento, l'abbonamento viene considerato scaduto e viene cancellato. Quindi
se viene effettuata una modifica dell'ora dell'orologio la durata dell'abbonamento può essere
diversa dal valore impostato.
3) Memoria dopo l'interruzione dell'alimentazione al sistema
Questo elemento non è supportato. Le informazioni di registrazione non vengono memorizzate e
vengono quindi perse quando viene interrotta l'alimentazione. Secondo le specifiche BACnet, non
è richiesto per garantire la conservazione degli abbonamenti durante un'interruzione della
corrente.
Il servizio COV supportato è indicato sulla tabella che segue
Assistenza Oggetto Prodotto
ON/OFF (stato) Binary Input object property Interno, ventilazione
Blocco On/Off (stato) Binary Input object property Interno, ventilazione
Modo di blocco (Stato) Binary Input object property Interno
Blocco flusso aria (Stato) Binary Input object property Interno
Imposta temperatura massima (Stato)
Analog Input object property Interno
Imposta temperatura minima (Stato)
Analog Input object property Interno
Modalità di funzionamento (stato) Multistate input object property Interno, ventilazione
Oscillazione (stato) Binary Input object property Interno
Segnale filtro Binary Input object property Ventilazione
Velocità ventola (stato) Multistate input object property Interno, ventilazione
Imposta temperatura ambiente Analog value object property Interno
Temperatura ambiente Analog input object property Interno
Allarme Binary Input object property Interno, ventilazione
Codice di errore Analog input object property IInterno, ventilazione
Modo utente Multistate input object property vent
Manuale Installazione/Utente 85
Ricerca guasti
Ricerca guasti
- Problema : Il LED_di alimentazione del BACnet Gateway non è acceso.
→ Se l'alimentazione è applicata in modo normale, il LED di alimentazione si accende.
- Causa prevista : L'alimentazione non viene applicata
Non è stato usato l'alimentatore specificato

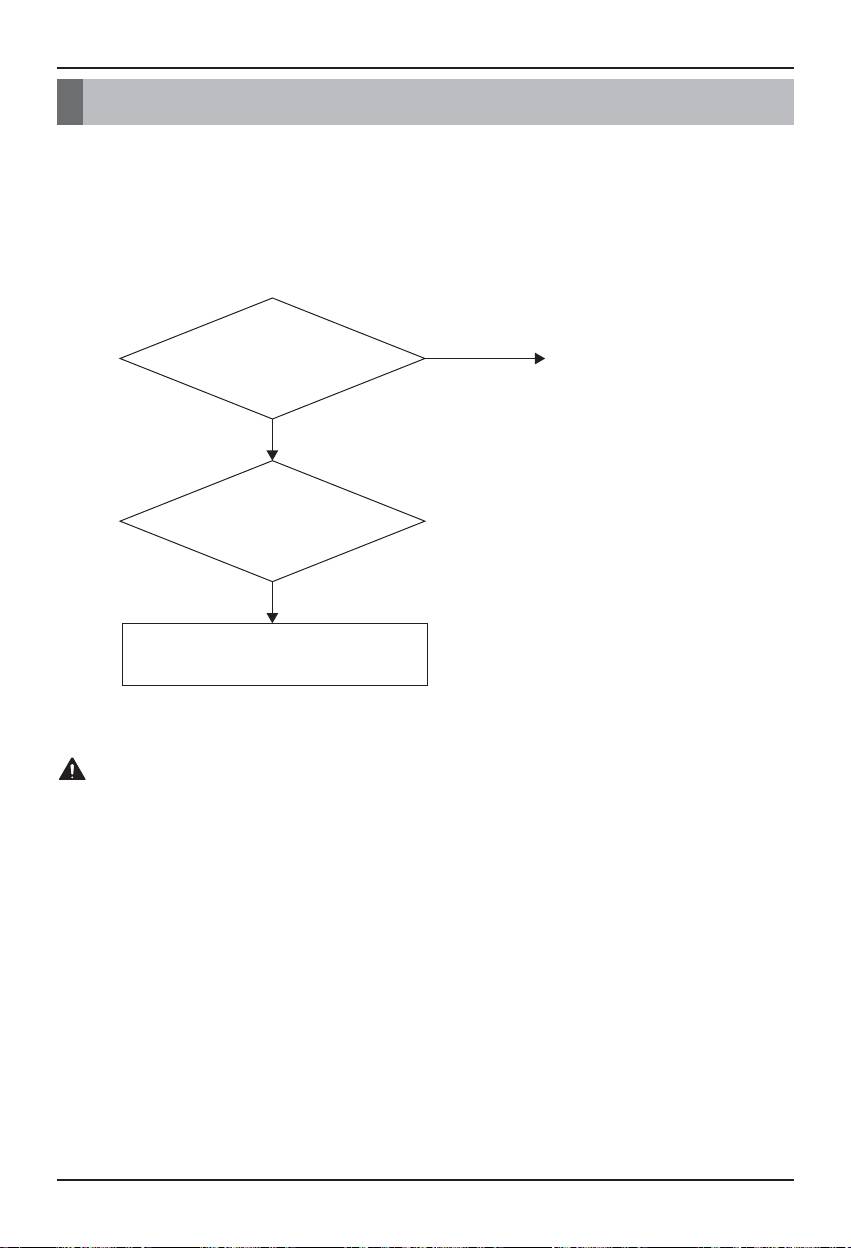

- Diagnosi
NO
L'alimentazione è stata applicata? Applicare l'alimentazione
YES
È stato usato l'alimentatore
specificato?
NO
Applicare l'alimentazione
con l'alimentatore specificato
L'interruttore di accensione deve essere spento quando si effettua il
collegamento/scollegamento del BACnet
Gateway a/da un altra periferica.
In caso contrario, si potrebbe danneggiare una parte delGateway.
ATTENZIONE
86 BACnet Gateway
Ricerca guasti
- Problema: Il LED_di alimentazione del BACnet Gateway non è lampeggia.
→ Se il Gateway funziona in modo normale, il RUN_LED_lampeggia periodicamente.
- Causa prevista : L'alimentazione non viene applicata
Il programma non è installato in modo corretto
- Diagnosi
L'alimentazione
NO
Applicare l'alimentazione
è stata applicata?
YES
Il programma è installato
in modo corretto?
NO
Installare nuovamente il programma
ITALIANO
Manuale Installazione/Utente 87
Ricerca guasti

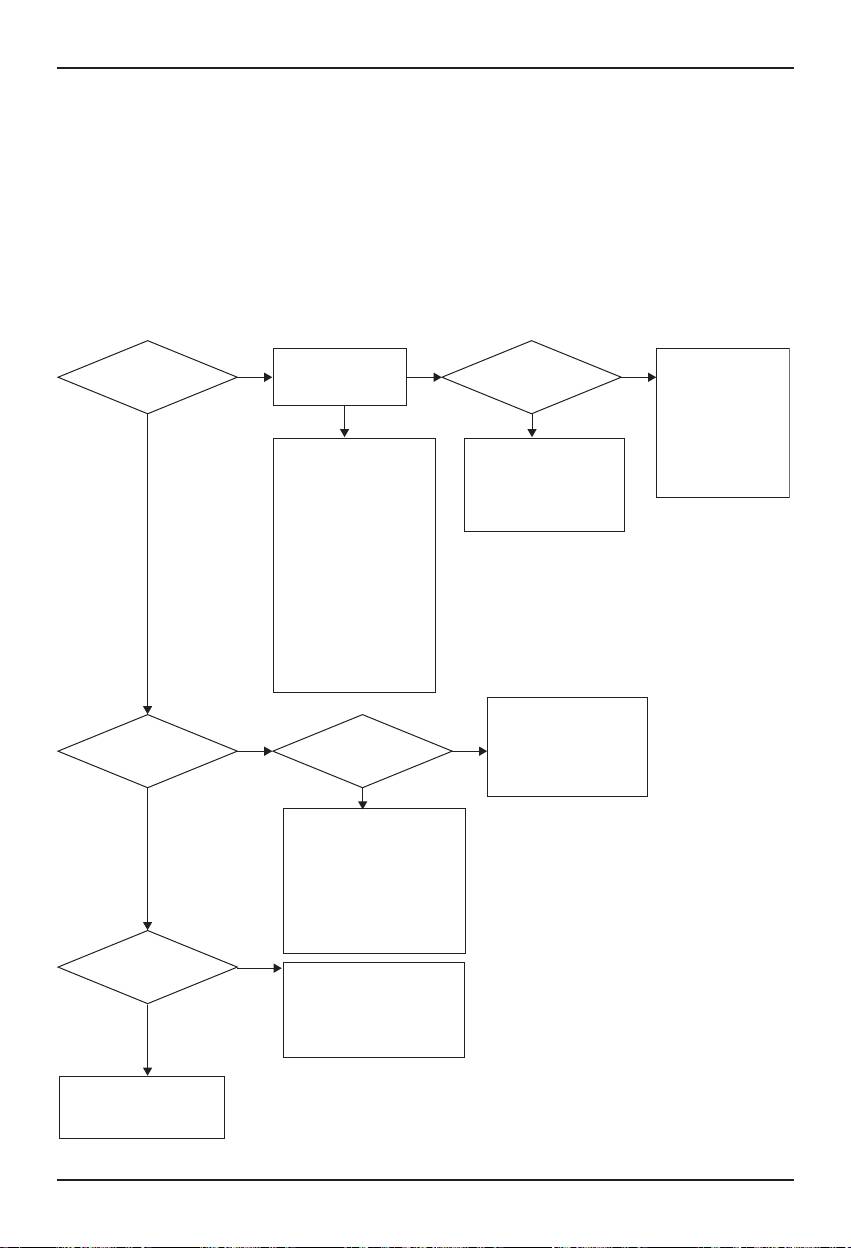

- Problema: Il LNK/ACT LED della scheda Ethernet 1.2 del BACnet Gateway non è
acceso/lampeggia.
→ Il LNK LED è acceso quando la comunicazione LAN del Gateway funziona i modo
corretto.
- Causa prevista : L'alimentazione non viene applicata all'hub
Il Gateway è staccato dall'hub
Il Gateway non è connesso al hub con il cavo diretto

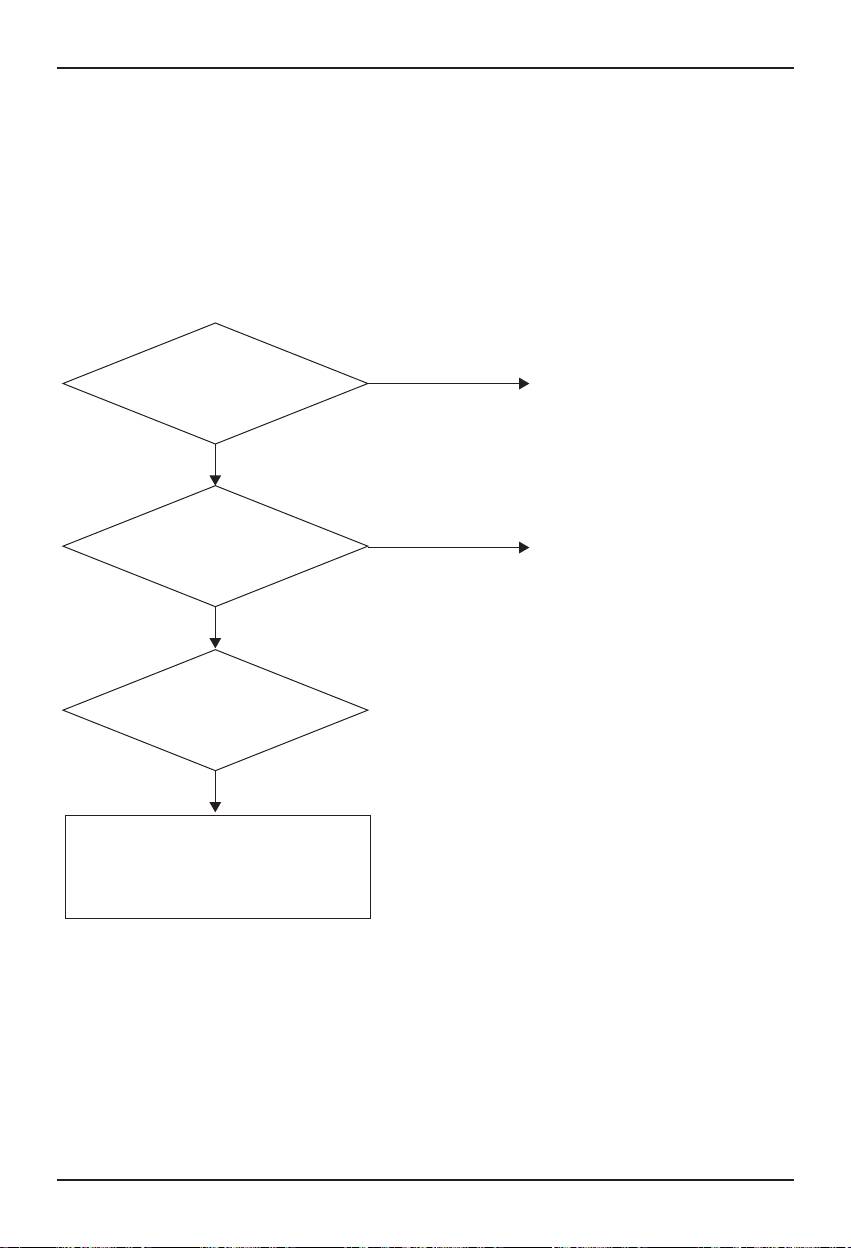

- Diagnosi
L'alimentazione è
NO
Applicare l'alimentazione all'hub.
stata applicata al hub?
YES
NO
Il Gateway è connesso all'hub?
Connettere il Gateway all'hub.
YES
Il Gateway è connesso
all'hub con il cavo diretto?
NO
Se è connesso con il cavo incrociato,
sostituirlo con il cavo diretto.

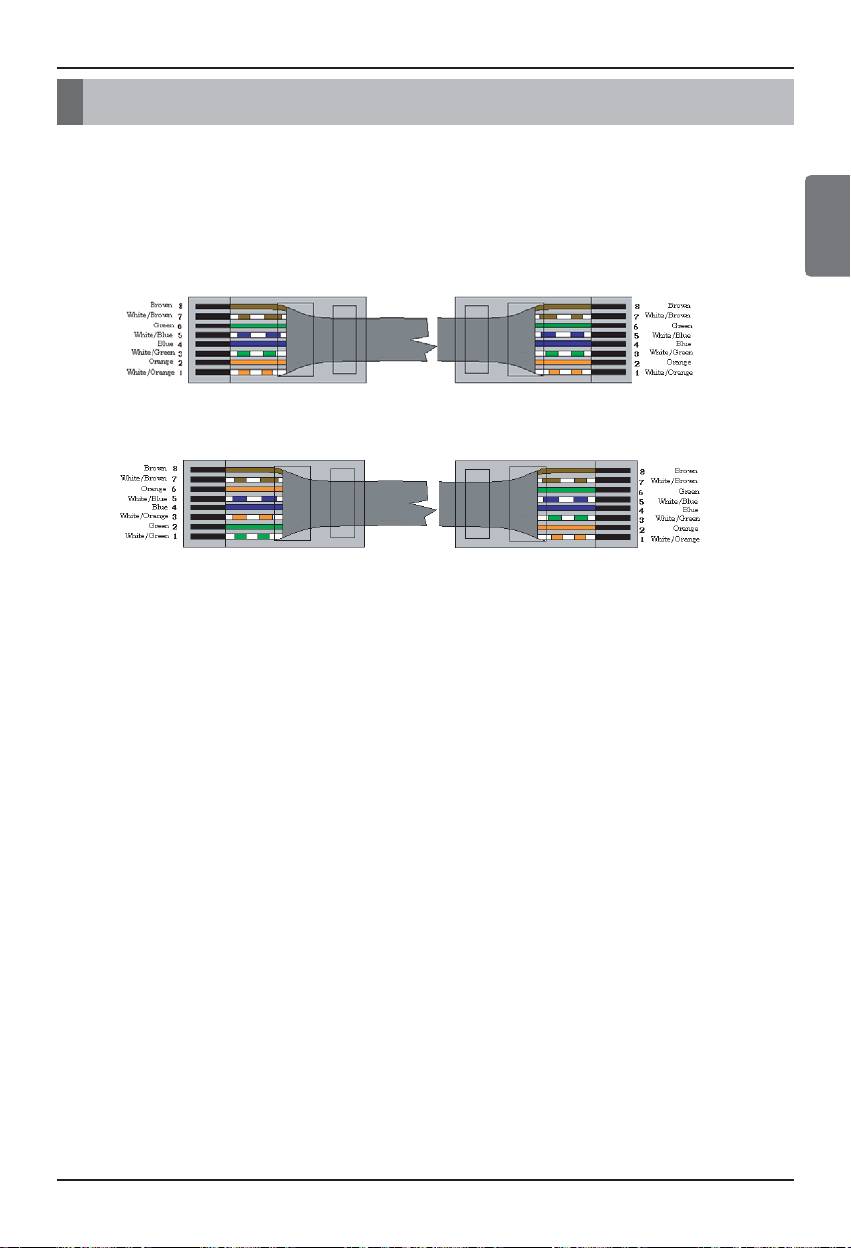

(Per ulteriori informazioni relative al
cavo, vedere la pagina seguente.)
88 BACnet Gateway
Ricerca guasti

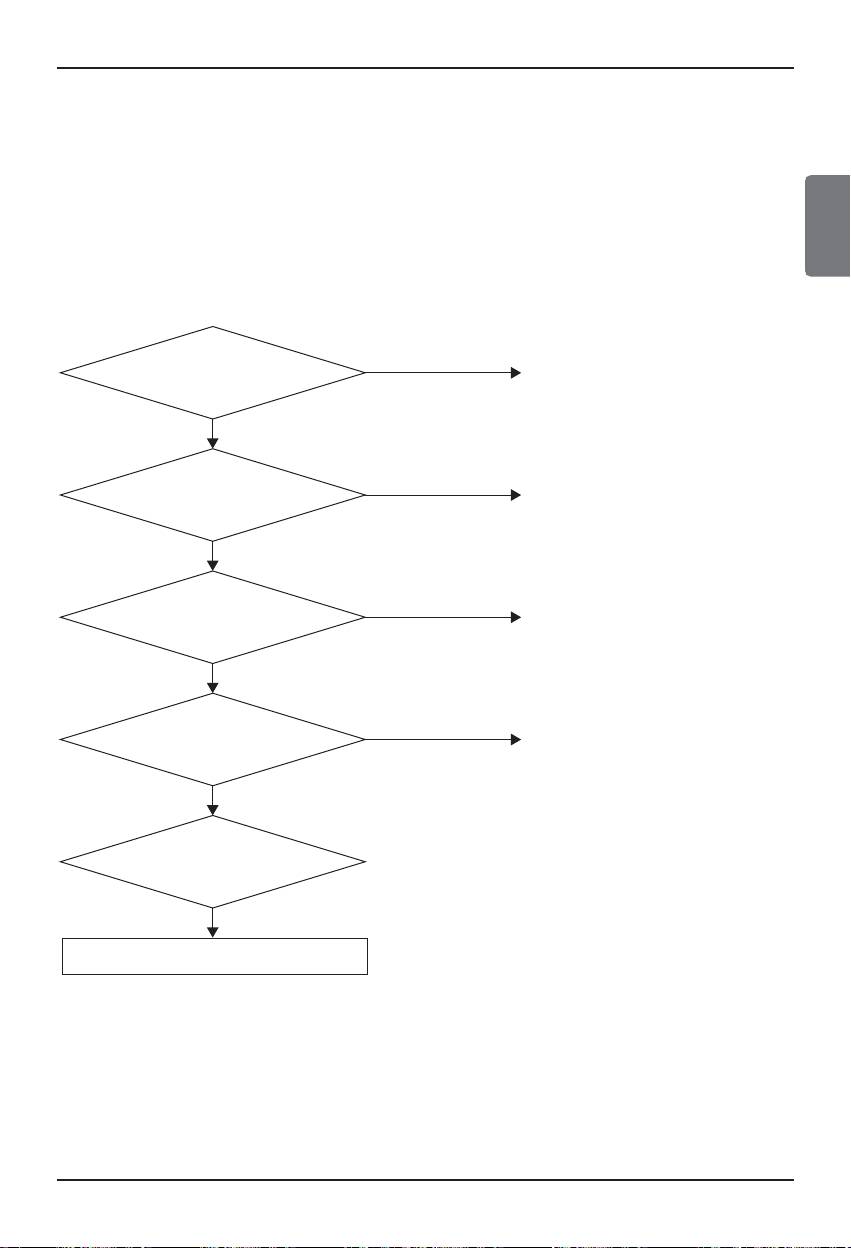

- Problema : Il TX/RX LED della rete LG-NET 1,2,3,4 del BACnet Gateway non lampeggia.
→ Il TX/RX LED lampeggia se normale.
- Causa prevista: L'alimentazione non viene applicata al terminale di comunicazione 485
La polarità di comunicazione RS-485 è cambiata
Il microinterruttore PI485 non è impostato correttamente
L'alimentazione non viene applicata all'unità interna
L'indirizzo non è impostato i modo corretto sull'unità interna
- Diagnosi
NO
L'alimentazione è stata
Applicare l'alimentazione al PI485.
applicata al PI485?
YES
La polarità della linea di
NO
Dato che la linea di comunicazione
collegamento di comunicazione
485 ha una polarità, è necessario
485 corretta?
eseguire la connessione in modo
YES
corretto.
Il microinterruttore del
NO
PI485 è stato impostato in
Accendere i
modo corretto?
microinterruttori 1 e 4.
YES
L'alimentazione è
NO
Applicare l'alimentazione
stata applicata all'unità
all'unità interna.
interna?
YES
L'alimentazione è stata
applicata al PI485?
NO
Impostare l'indirizzo dell'unità interna.
ITALIANO
Manuale Installazione/Utente 89
Ricerca guasti
- Problema : L'unità interna non è stata rilevata durante il controllo di connessione o meno dell'unità
interna usando la funzione di server web.
→ Se normale, le unità interne sono visualizzate sul server web in numero pari al
numero di unità interne installate.
- Causa prevista : L'indirizzo IP e l'indirizzo del Gateway del BACnet Gateway non sono impostate in
modo corretto.
Il cavo LAN è usato in modo scorretto
La polarità tra PI 485 e Gateway è cambiata
- Diagnosi
Eseguire un test PING
Il LED_della rete
Non sono state trovate
YES
YES YES
Controllare che la
sul prompt di comando
LG-NET del BACnet Gateway
polarità della
tutte le unità interne?
finestra
lampeggia?
comunicazione e il
corto/aperto tra il PI 485
Operazione non riuscita
YES
e il BACnet Gateway e
Controllare l'indirizzo IP e
Se vi sono anomalie dopo
verificare l'impostazione
l'indirizzo del gateway.
avere resettato il BACnet
dell'indirizzo dell'unità
Gateway BACnet
Gateway, prendere in
interna
Controllare che il cavo LAN
considerazione se sostituire il
sia corretto (cavo diretto
BACnet Gateway
quando si usa un hub e cavo
incrociato quando non si usa
un hub) Controllare se l'IP
NO
del PC sia in grado di
comunicare con il Gateway (é
possibile comunicare solo
quando le tre prime cifre
dell'indirizzo IP privato sono
uguali)
Controllare la polarità A/B tra
il PI485 e il Gateway.
Ha cercato di
Il LED 02G e
NO
YES
Controllare il numero
03G del PI485 di questa unità esterna
rilevare ciascuna unità
continuano a lampeggiare?
dell'unità esterna e il numero
sterna?
del PI485.
Controllare che detta connessione
PI485 e il microinterruttore.
NO
Controllare che detta connessione
PI485 e il microinterruttore.
Controllare se la comunicazione
dell'unità interna/esterna è normale
e controllare l'impostazione
dell'indirizzo dell'unità interna
Ha cercato di
NO
rilevare ciascuna unità
Ricontrollare l'impostazione
sterna?
dell'indirizzo dell'unità interna.
Assicurarsi che la comunicazione
dell'unità interna/esterna sia
YES
normale.
Usare PMNFP14A1M
controllando
il nome di modello del PI485.
90 BACnet Gateway
Come differenziare tra cavo diretto e cavo incrociato
Come differenziare tra cavo diretto e cavo incrociato
Cavo diretto - Anche denominato cavo diritto 1:1 e viene
usato per le connessioni di altre apparecchiature sulla rete
Metodo di connessione con cavo diretto
Cavo incrociato – Usato per connessioni 1:1 tra
apparecchiature dello stesso tipo su una rete.
Metodo di connessione con cavo incrociato
Il cavo UTP consiste di 8 nastri di filo e del filo utilizzato per la trasmissione dei dati nell'
ITALIANO
ambiente LAN la ricezione (RX) sono i fili n°1 e 2 e per la trasmissione (TX) i fili n° 3 e 6, composti di
4 nastri di filo..
Sono classificati in due tipi a seconda del metodo di connessione per ricezione e trasmissione.
Manuale Installazione/Utente 91
Guida al software Open Source
Guida al software Open Source
Il seguente file eseguibile GPL/LGPL e libreria usati con questo prodotto sono conformi al contratto di
licenza GPL/LGPL.
File eseguibili GPL
Linux kernel 2.4
fdisk
lrzsz
Sysvinit
Inetutils
e2fsprogs
Bash
net-tools
boa http server
busybox
stupid-ftpd
tinylogin
traceroute
Librerie LGPL
glibc linuxthreads ncurses zlib
Se fate richiesta alla LG Electronics Co. del codice sorgente tramite la seguente e-mail, vi invieremo il
CD-ROM al costo del supporto e costi spedizione.
: da_opensource @lge.com
Questa proposta rimane valida per tre anni dall'acquisto del prodotto distribuito da LG Electronics
Co.
La copia originale della licenza GPL/LGPL può essere scaricata da http://www.systemaircon.com
Alcuni dei software utilizzati per questo prodotti sono conformi al seguente copyright.
92 BACnet Gateway
