Ablauf des Testbetriebs
Ablauf des Testbetriebs
Web-Steuerung und Überwachung
Im Folgenden wird der Testbetrieb der Fernbedienungsfunktionen für den BACnet-Gateway
beschrieben.
■ Anschluss des BACnet-Gateway-Servers.
Zur Verbindung mit dem BACnet-Gateway-Server schließen Sie den Anschluss Ethernet1 (LAN-
Anschluss) des Gateways am PC an und geben Sie die Standard-IP-Adresse in der URL-
Adressenleiste ein, um eine Verbindung herzustellen.
Kennung und Kennwort lauten bacnet, bacnet.
DEUTSCH
Installationsanleitung und Benutzerhandbuch 29
Ablauf des Testbetriebs
■ Autom. Adresssuche
Die Adresse des installierten Innengerätes kann automatisch gesucht werden.
Zur automatischen Suche der Innengeräteadresse gehen Sie wie folgt vor.

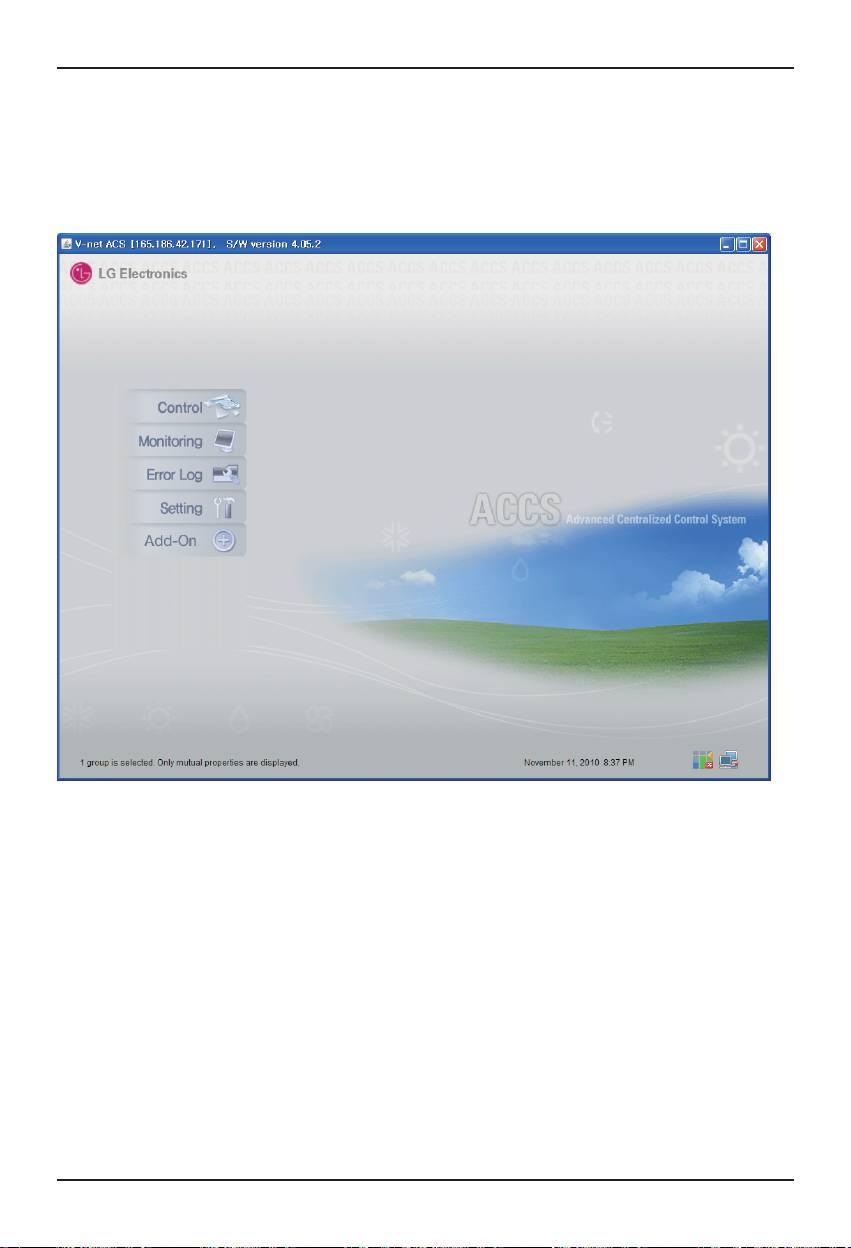

1. Nach dem Start des Programms wird der folgende Bildschirm eingeblendet.
Klicken Sie auf das Menü “Einstellungen”.
30 BACnet-Gateway
Ablauf des Testbetriebs
2. Daraufhin wird der Einstellungsbildschirm angezeigt, wie in der folgenden Abbildung gezeigt.
DEUTSCH
3. Klicken Sie auf die Schaltfläche ʻInstallationʼ.
Installationsanleitung und Benutzerhandbuch 31
Ablauf des Testbetriebs
4. Klicken Sie auf die Schaltfläche ʻAutom. Sucheʼ.
5. Klicken Sie auf die Schaltfläche ʻJaʼ, um die Suche nach der Adresse des Innengerätes
zu starten.
32 BACnet-Gateway
Ablauf des Testbetriebs
6. Fortschritt des Suchlaufs
DEUTSCH
7. Suche abgeschlossen. Falls kein AHU-Gerät gefunden wurde, fahren Sie mit Schritt 10 fort.
Installationsanleitung und Benutzerhandbuch 33
Ablauf des Testbetriebs
8. Klicken Sie auf die Schaltfläche ʻAHU hinzufügenʼ.
9. Klicken Sie auf die Schaltfläche “Speichern”.
34 BACnet-Gateway
Ablauf des Testbetriebs
10. Daraufhin wird der Einstellungsbildschirm angezeigt, wie in der folgenden Abbildung gezeigt.
1) Klicken Sie auf die Schaltfläche ʻIntelligente Gruppeneinstellungʼ, um automatisch eine
Gruppe für das Außengerät zu erstellen.
2) Um das Innengerät in eine andere Gruppe zu verschieben, ziehen Sie das Innengerät mit
der Maus in die gewünschte Gruppe
3) Um eine Gruppe oder ein Innengerät umzubenennen, ändern Sie den Namen in der
rechten Fensterhälfte und klicken Sie auf ʻÜbernehmenʼ.
4)
Klicken Sie nach Abschluss der Gruppeneinstellungen auf die Schaltfläche ʻSpeichern & Sendenʼ.
DEUTSCH
11. Nachdem sämtliche Einstellungen vorgenommen wurden, klicken Sie auf “Speichern &
Senden”. Die Einstellungen wurden gespeichert.
Installationsanleitung und Benutzerhandbuch 35
Ablauf des Testbetriebs
■ Anzeige der Überwachungsdaten
Klicken Sie im oberen Bereich der Seite Ferndiagnose auf "Überwachung (Innengerät/Lüfter/AHU)".
Hier werden die Informationen des Innengerätes/Lüfters/AHU-Gerätes angezeigt.
36 BACnet-Gateway
Ablauf des Testbetriebs
■ Confirmation of Control Function (Innengerät/Belüftung/AHU)
Klicken Sie im oberen Bereich der Seite Ferndiagnose auf "Steuerung(Innengerät/Lüfter/AHU)".
Hier werden die Informationen des Innengerätes/Lüfters/AHU-Gerätes angezeigt.
DEUTSCH
Installationsanleitung und Benutzerhandbuch 37
Ablauf des Testbetriebs

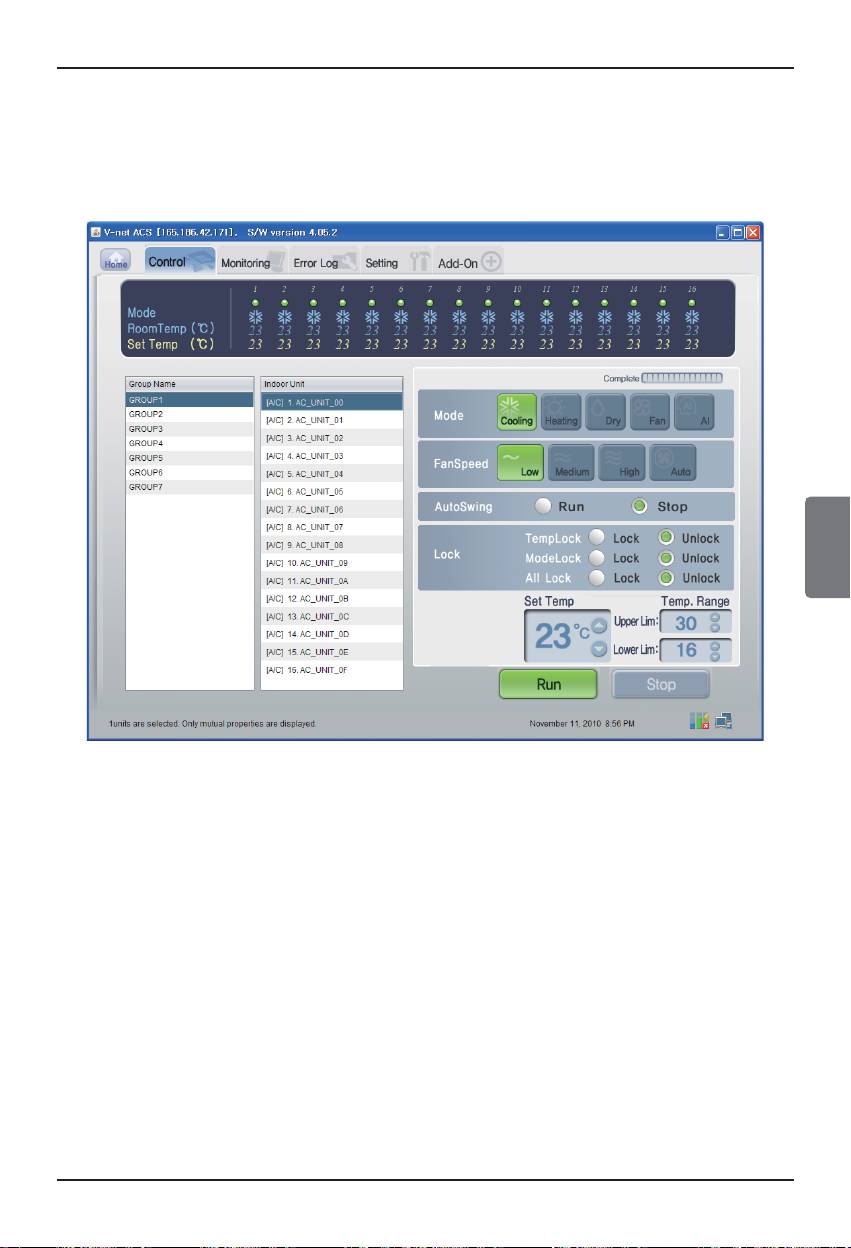

■ Innengerätesteuerung
Klicken Sie auf die Steuergruppe des Innengerätes
- Einzelsteuerung / Gemeinsame Steuerung
Markieren Sie ein gewünschtes Gerät zur Einzelsteuerung oder wählen Sie ALLE zur gemeinsamen
Steuerung.
< Einzelsteuerung >
< Gemeinsame Steuerung >
38 BACnet-Gateway
Ablauf des Testbetriebs
- Steuerung : Ausführen/Stop
(1) Klicken Sie auf die Schaltfläche 'Ausführen/Stop'.
DEUTSCH
< Ausführen/Stop Steuerung >
- Steuerung: Modus
(1) Klicken Sie auf die Schaltfläche 'Modus'. (Kühlung/Heizung/Trocknen/Lüfter/AI)
< Modus-Steuerung >
Installationsanleitung und Benutzerhandbuch 39
Ablauf des Testbetriebs
- Steuerung: Sperren/Freigeben
(1) Klicken Sie auf die Schaltfläche 'Sperre'. (Temperatursperre/Betrieb sperren/Alle sperren)
< Steuerung Sperren/Freigeben >
- Steuerung: Lüftergeschwindigkeit
(1) Klicken Sie auf die Schaltfläche 'Lüftergeschwindigkeit'. (Niedrig/Mittel/Hoch/Auto)
< Steuerung der Lüftergeschwindigkeit >
40 BACnet-Gateway
Ablauf des Testbetriebs
- Steuerung: Schwingen
(1) Klicken Sie auf die Schaltfläche 'Auto Schwingen'. (Ausführen/Stop)
DEUTSCH
< Steuerung Schwingen >
- Steuerung: Temperatur
(1) Stellen Sie mit den Tasten Auf/Ab die Temperatur ein.
< Steuerung Temperatur >
Installationsanleitung und Benutzerhandbuch 41
Ablauf des Testbetriebs

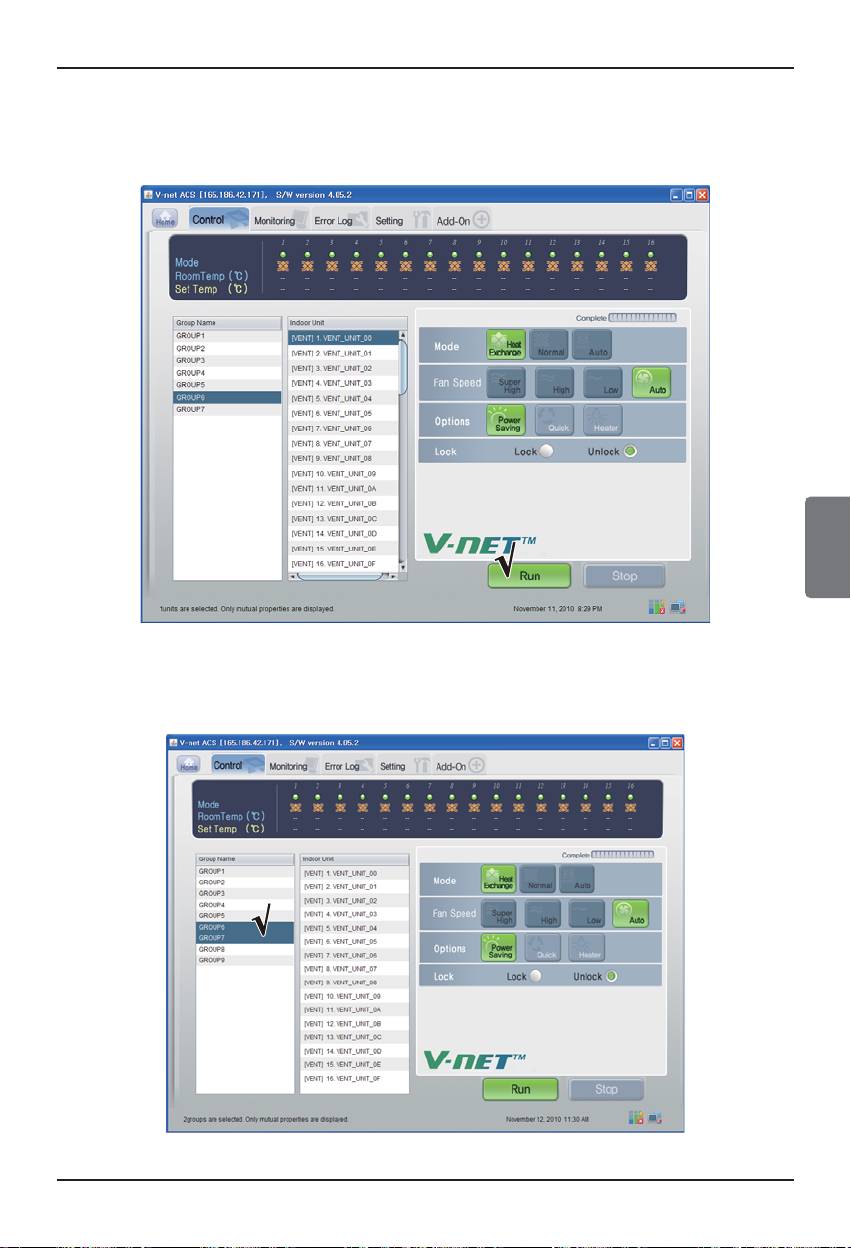

■ Lüftersteuerung
Klicken Sie auf die Steuergruppe des Lüfters
- Einzelsteuerung / Gemeinsame Steuerung
Markieren Sie ein gewünschtes Gerät zur Einzelsteuerung oder wählen Sie ALLE zur gemeinsamen
Steuerung.
✓
①
②
✓
✓
③
< Einzelsteuerung >
✓
①
②
✓
✓
③
< Gemeinsame Steuerung >
42 BACnet-Gateway
Ablauf des Testbetriebs
- Steuerung : Ausführen/Stop
(1) Klicken Sie auf die Schaltfläche 'Ausführen/Stop'.
DEUTSCH
< Ausführen/Stop Steuerung >
- Steuerung: Modus
(1) Klicken Sie auf die Schaltfläche 'Modus'. (Wärmetausch-Betrieb/Erlaubt/Auto)
< Modus-Steuerung >
Installationsanleitung und Benutzerhandbuch 43
Ablauf des Testbetriebs
- Steuerung: Benutzermodus
(1)
Klicken Sie auf die Schaltfläche Optionen (Benutzermodus). (Energiesparmodus/Schnell/Erhitzer)
< Steuerung Benutzermodus >
- Steuerung: Lüftergeschwindigkeit
(1) Klicken Sie auf die Schaltfläche 'Lüftergeschwindigkeit'. (Sehr hoch/Hoch/Niedrig/Auto)
< Einstellung Lüftergeschwindigkeit >
44 BACnet-Gateway
Ablauf des Testbetriebs
■ AHU Steuerung
Klicken Sie auf die Steuergruppe des AHU-Gerätes
- Einzelsteuerung / Gemeinsame Steuerung
Markieren Sie ein gewünschtes Gerät zur Einzelsteuerung oder wählen Sie ALLE zur gemeinsamen
Steuerung.
DEUTSCH
< Einzelsteuerung >
< Gemeinsame Steuerung >
Installationsanleitung und Benutzerhandbuch 45
Ablauf des Testbetriebs
- Steuerung: Ausführen/Stop
(1) Klicken Sie auf die Schaltfläche 'Ausführen/Stop'.
< Ausführen/Stop Steuerung >
- Steuerung: Modus
(1)
Klicken Sie auf die Schaltfläche 'Modus'. (Kühlung/Heizung/Trocknen/Lüfter/Energiesparmodus)
< Modus-Steuerung >
46 BACnet-Gateway
Ablauf des Testbetriebs
- Steuerung: Sperren/Freigeben
(1) Klicken Sie auf die Schaltfläche 'Sperre'. (Sperre/Freigeben)
DEUTSCH
< Steuerung Sperren/Freigeben >
- Steuerung: Temp.
(1) Stellen Sie mit den Tasten Auf/Ab die Temperatur ein.
< Steuerung der Lüftergeschwindigkeit >
Installationsanleitung und Benutzerhandbuch 47
Ablauf des Testbetriebs

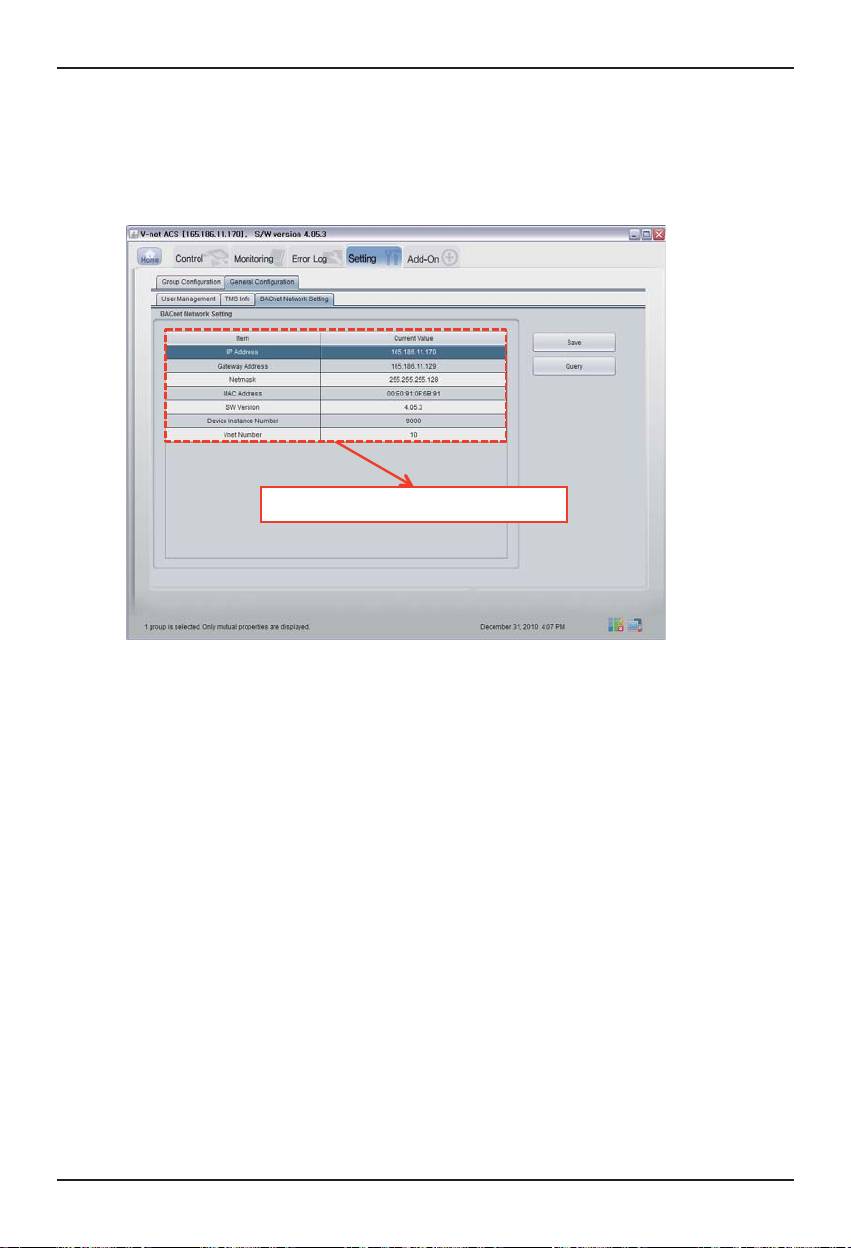

■ Anzeige Einstellung der Systemeinstellungen
(1) Klicken Sie auf die Schaltfläche Einstellungen I (Netzwerk/RTMS)
(2) Bestätigen Sie die Netzwerk- und RTMS-Informationen
Informationen zum BACnet-Gateway
