Procedimiento del funcionamiento en modo de prueba
■ AHU Control
Haga clic en el Grupo de Control de la AHU (Unidad de Mantenimiento de Aire)
- Control individual / Control total
Compruebe la unidad que se controlará para control individual o compruebe "ALL" (todas) para
un control total.
ESPAÑOL
<Control individual>
<Control total>
Manual del propietario/de instalación 45
Procedimiento del funcionamiento en modo de prueba
- Control : Encender/Detener
(1) Haga clic en el botón ʻEncender/Detenerʼ.
< Encender/Detener Control >
- Control : Mode (Modo)
(1) Haga clic en el botón ʻModoʼ. (Enfriamiento/Calefacción/Deshumidificador/Ventilador/Ahorro de energía)
<Control de modo>
46 BACnet Gateway
Procedimiento del funcionamiento en modo de prueba
- Control : Bloqueo/Desbloquear
(1) Haga clic en el botón ʻBloqueoʼ. (Bloqueo/Desbloquear)
ESPAÑOL
< Bloqueo/Desbloquear Control >
- Control:Temperatura
(1) Haga clic en el botón Up/Down (Arriba/Abajo) para ajustar el Temporizador
<Control de la temperatura>
Manual del propietario/de instalación 47
Procedimiento del funcionamiento en modo de prueba
■ Confirmación y ajuste de la información de ajuste del sistema
(1) Haga clic en "Setting Info.I (Network/RTMS)"
(2) Confirme la red y la información RTMS.
(Si es necesario, aparecerá Network/RTMS de la información de configuración)
Información de la puerta de enlace BACnet
48 BACnet Gateway
Especificaciones de las funciones de BACnet Gateway
Especificaciones de las funciones de BACnet Gateway
Resumen
Como respuesta a las peticiones del BMS (sistema de gestión de edificios que admite el protocolo
BACnet-ANSI/ASHRAE135), la información del estado del aire acondicionado/ventilación que está
conectado al LG-NET interno de BACnet Gateway se enviará en un formulario de servicio de BACnet.
El cliente de BACnet ofrece una función que transmite el comando de control al sistema del aire
acondicionado/ventilación.

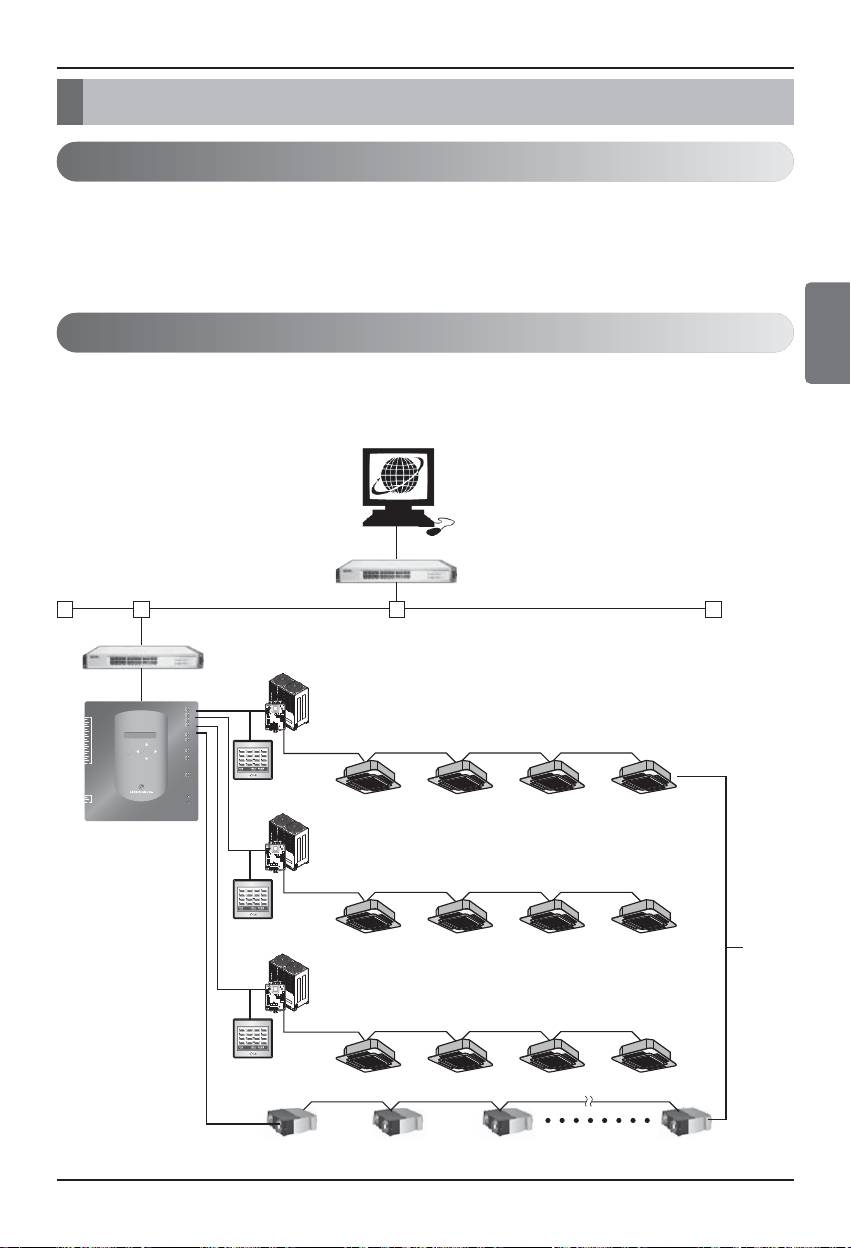

Configuración de la conexión
Un cliente de BACnet que admita el protocolo BACnet-ANSI/ASHRAE135 permite la conexión directa
a través de Ethernet o concentradores generalmente utilizados. La imagen de la configuración de su
conexión es como se muestra a continuación.
BMS
Concentrador
Concentrador
LG-NET 1
TX
RX
Unidad exterior
TX
2
1
LG-NET 2
DI
RX
ON
L1 2 3 4
KSDO4H
4
3
LG-NET 3
TX
RX
LG-NET 4
TX
6
5
RX
8
7
Ext 1
TX
10
9
RX
12
11
Ext 2
TX
RX
14
13
16
15
Ethernet 1
ACT
LNK
18
17
SELECT
MENU/
Ethernet 2
ACT
19
LNK
20
Console
TX
RX
Controlador
2
1
DO
4
3
Run
Power
remoto centralizado
Unidad interior
Unidad exterior
ON
L1 2 3 4
KSDO4H
Controlador
Máx
remoto centralizado
Unidad interior
256
unidades
Unidad exterior
ON
L1 2 3 4
KSDO4H
Controlador
remoto centralizado
Unidades de ventilación
ESPAÑOL
Manual del propietario/de instalación 49
Especificaciones de las funciones de BACnet Gateway
Cómo monitorizar y controlar los elementos del aire acondicionado
Los elementos para monitorizar y controlar el aire acondicionado desde la comunicación de BACnet,
así como las descripciones de cada elemento, aparecen a continuación.
Función Descripción
ON/OFF (estado) Monitoriza el estado de encendido/apagado de cada aire acondicionado.
Monitoriza el estado de funcionamiento de la ventilación, calefacción y
Modo Funcionamiento (estado)
refrigeración.
Bloqueo (estado) Indica si la función BLOQUEO (bloqueo) del aire acondicionado está activa.
Ajustar temperature(Estado) Controla el estado de la temperatura establecida para el A/C.
Distribución del acumulador de
Controla el estado de la distribución de energía del A/C
energía(Estado)
Ajustar temperatura
Controla el estado de la temperatura máxima del A/C
máxima(Estado)
Ajustar temperatura
Controla el estado de la temperatura mínima del A/C
mínima(Estado)
Modo Bloqueo(Estado) Indica si la función de bloqueo del A/C está activa
Velocidad del ventilador
Monitoriza la velocidad del ventilador del aire acondicionado que está en
Monitorización
(estado)
funcionamiento.
Oscilación (estado) Monitoriza el modo de oscilación de las unidades interiores.
Monitoriza el estado de funcionamiento del modo usuario (funcionamiento
Modo usuario (estado)
rápido/ahorro de energía/calefactor) mientras la ventilación está en marcha.
Monitoriza la temperatura de la habitación e indica la temperatura actual de
Temperatura ambiente
la misma.
Signo de filtro Monitoriza el estado de los filtros para la ventilación.
Monitoriza si los aires acondicionados funcionan correctamente y si no es
Alarma
así, la alarma se desconecta.
Indica el código correspondiente para los errores ocurridos desde el
Código de error
sistema de aire acondicionado o la red.
Inicia y detiene los aires acondicionados correspondientes y monitoriza los
ON/OFF (ajuste)
resultados de control.
Ajusta el modo de funcionamiento (modo de refrigeración, calefacción,
Modo Funcionamiento (ajuste)
ventilación o automático) y monitoriza los resultados del ajuste.
Ajusta el modo de funcionamiento adicional en la ventilación (frescor
Modo usuario (ajuste)
rápido, eficiencia energética, calefacción).
Oscilación (ajuste) Ajusta la dirección del aire de la unidad interior.
Velocidad del ventilador (ajuste)
Ajusta el flujo de aire del aire acondicionado.
Bloqueo (ajuste) Ajusta el bloqueo de la autoridad de control del aire acondicionado.
Ajustar temperatura
Controla el estado de la temperatura máxima del A/C
máxima(Configuración)
Ajustar temperatura
Controla el estado de la temperatura mínima del A/C
mínima(Configuración)
Modo Bloqueo (Configuración) Indica si la función de bloqueo del A/C está activa
Funcionamiento, ajuste y monitorización
Ajusta la temperatura de la habitación del aire acondicionado
Ajustar Temperatura Ambiente
correspondiente y monitoriza los resultados del ajuste.
Resetear la señal de filtro Reinicia la indicación del límite del filtro de ventilación.
50 BACnet Gateway
Especificaciones de las funciones de BACnet Gateway
Cómo monitorizar y controlar el punto de entrada y el ventilador
Los puntos aplicables de monitorización y control del interior y el ventilador se enumeran a
continuación.
Las XX del nombre del objeto son el número de dirección del interior.
Nombre Nombre del objeto Tipo de objeto
Interior
Ventilación
1 ON/OFF (ajuste) StartStopCommand_XX Binary Output O O
2 ON/OFF (estado) StartStopStatus_XX Binary Input O O
ESPAÑOL
3 Bloqueo (ajuste) LockCommand_XX Binary Output O O
4 Bloqueo (estado) LockStatus_XX Binary Input O O
5 Signo de filtro FilterSign_XX Binary Input X O
6 Resetear la señal de filtro FilterSignReset_XX Binary Value X O
7 Modo Funcionamiento (ajuste) ModeCommand_XX Multistate Output O O
8 Modo Funcionamiento (estado) ModeStatus_XX Multistate Input O O
9 Oscilación (ajuste) SwingCommand_XX Binary Output O X
10 Oscilación (estado) SwingStatus_XX Binary Input O X
11 Velocidad del ventilador (ajuste) FanSpeedCommand_XX Multistate Output O O
12 Velocidad del ventilador (estado) FanSpeedStatus_XX Multistate Input O O
13 Ajustar Temperatura Ambiente SetRoomTemp_XX Analog Value O X
14 Temperatura ambiente RoomTemp_XX Analog Input O X
15 Alarma Alarma_XX Binary Input O O
16 Código de error MalfunctionCode_XX Analog Input O O
17 Modo usuario (ajuste) UserModeCommand_XX Multistate Output X O
18 Modo usuario (estado) UserModeStatus_XX Multistate Input X O
19 Ajustar temperature (Estado)
SetTempStatus_XXX
Analog Input O X
Accumulator Power Distribution
20
AccumPowerStatus_XXX
Analog Input O X
(Estado)
Modo funcionamiento del A/C
21
Hrv_ModeCommand_XXX
Multistate Output
XO
(Configuración)
22 Modo funcionamiento del A/C (Estado)
Hrv_ModeStatus_XXX
Multistate Input
XO
23 AC ON/OFF (Configuración)
HrvStartStopCommand_XXX
Binary Output
XO
24 AC ON/OFF (Estado)
HrvStartStopStatus_XXX
Binary Input
XO
25 Humidificador (Configuración)
HrvHumidifyCommand_XXX
Binary Output
XO
26 Humidificador (Estado)
HrvHumidifyStatus_XXX
Binary Input
XO
Ajustar temperatura
27
SetUpperTempCommand_XXX
Analog Value O X
máxima(Configuración)
Ajustar temperatura
28
SetLowerTempCommand_XXX
Analog Value O X
mínima(Configuración)
29 Ajustar temperatura máxima (Estado)
SetUpperTempStatus_XXX
Analog Input O X
30 Ajustar temperatura mínima (Estado)
SetLowerTempStatus_XXX
Analog Input O X
31 Modo Bloqueo (Configuración)
ModeLockCommand_XXX
Binary Output O X
32 Modo Bloqueo (Estado)
ModeLockStatus_XXX
Binary Input O X
Manual del propietario/de instalación 51
Enunciado de conformidad de realización de protocolo de BACnet
Enunciado de conformidad de realización de protocolo de BACnet
(PICS :BACnet Protocol Implementation Conformance Statement)
Enunciado de conformidad de realización de protocolo (PICS) de BACnet
Fecha: 1 de junio de 2007
Nombre del vendedor: LG Electronics Co. Ltd
Nombre del producto: BNU-BAC BACnet Gateway
Núm. de modelo del producto:
Versión del software de aplicación: 1.0 Revisión del firmware: 1.0 Revisión de BACnet: 1.0
Descripción del producto:
Esta puerta de enlace admite BACnet/IP y cuenta con un servidor Web incorporado que no necesita la
instalación de ningún programa.
Es capaz de interactuar con la alarma de incendios a través de los puertos de entrada/salida
independientes.
Perfil del dispositivo estandarizado de BACnet (Anexo L):
❏ BACnet Operator Workstation (B-OWS)
❏ BACnet Building Controller (B-BC)
❏ BACnet Advanced Application Controller (B-AAC)
■ BACnet Application Specific Controller (B-ASC)
❏ BACnet Smart Senor (B-SS)
❏ BACnet Smart Actuator (B-SA)
Bloques de construcción de interoperabilidad de BACnet (BIBB) adicionales (Anexo K)
Referencia de la lista de BIBB (Apéndice 1)
Capacidad de segmentación:
■ Consultas segmentadas admitidas Tamaño de pantalla 16
■ Respuestas segmentadas admitidas Tamaño de pantalla 16
Tipos de objetos estándar admitidos:
Un tipo de objeto está admitido si puede estar presente en el dispositivo. Para cada tipo de objeto
estándar admitido deben facilitarse los siguientes datos:
1) Si se pueden crear dinámicamente objetos del mismo tipo
2) Si se pueden borrar dinámicamente objetos del mismo tipo
52 BACnet Gateway
Enunciado de conformidad de realización de protocolo de BACnet
Opciones de las capas de los enlaces de datos:
BACnet IP, (Annex J)
■ BACnet IP, (Annex J), Foreign Device
❏ ISO 8802-3, Ethernet (Clause 7)
❏ ANSI/ATA 878.1, 2.5 Mb. ARCNET (Clause 8)
❏ ANSI/ATA 878.1, RS-485 ARCNET (Clause 8), baud rate(s)
ESPAÑOL
❏ MS/TP master (Clause 9), baud rate(s):
❏ MS/TP slave (Clause 9), baud rate(s):
❏ Point-To-Point, EIA 232 (Clause 10), baud rate(s):
❏ Point-To-Point, modem, (Clause 10), baud rate(s):
❏ LonTalk, (Clause 11), medio:
❏ Other:
Enlace de la dirección del dispositivo:
Admite enlace de la dirección del dispositivo? (Esto es actualmente necesario para la comunicación
bidireccional con MS/TP esclavos y otros dispositivos.) ❏ Sí ■ No
Opciones de red:
❏ Router, Clause 6 - List all routing configurations, e.g., ARCNET-Ethernet, Ethernet-MS/TP, etc.
❏ Annex H, BACnet Tunneling Router over IP
❏ BACnet/IP Broadcast Management Device (BBMD)
Does the BBMD support registrations by Foreign Devices? ❏ Yes ■ No
Conjuntos de caracteres admitidos:
El hecho de indicar la admisión de conjuntos de caracteres múltiples no implica que puedan admitirse
todos de forma simultánea.
■ ANSI x 3.4 ❏ IBM™‚/Microsoft¢‚ DBCS ❏ ISO 8859-1
❏ ISO 10646 (UCS-2) ❏ ISO 10646 (UCS-4) ❏ JIS C 6226
Si este producto es una puerta de enlace, describa los tipos de redes/equipos que no sean de BACnet
que admitan dicha puerta:
Esta puerta de enlace convierte el protocolo BACnet en LGAP (LG Aircon protocol), de modo que la
unidad exterior del aire acondicionado que está conectada a dicha puerta es capaz de comunicarse
mediante una comunicación 485.
Manual del propietario/de instalación 53
Objetos(BACnet/IP)
Objetos (BACnet/IP)
Tipo de objeto admitido
Los elementos de monitorización y control de los aires acondicionados admitidos se asignan con tipos
de objetos generales especificados por BACnet. El estado de admisión de cada tipo de objeto se
muestra en la siguiente tabla.
(■ : Admitido, ❏ : No admitido)
Tipo de objeto Admitido Description
Temperatura ambiente, Código de error, Ajustar Humedad,
Abastecimiento/Exterior/Ventilación/Mezcla Temperatura,
Abastecimiento/Exterior/Ventilación/Mezcla Humidificador,
Analog Input 0
■
CO2 Valor, Corriente OA/EA/Mix Regulador, Frío OA/EA/Mix
Regulador, Calor OA/EA/Mix Regulador, Ventilador
OA/EA/Mix Regulador
Ajustar Humedad, Frío OA/EA/Mix Regulador, Calor
Analog Value 2
■
OA/EA/Mix Regulador, Ventilador OA/EA/Mix Regulador
ON/OFF, Bloqueo, Signo de filtro, Oscilación, Alarma,
Binary Input 3
■
Humidificador, Auto Ventilación, Humidificador, Calefactor,
Ventilation Ventilador, Ventilador de abastecimiento
ON/OFF, Bloqueo, Modo Bloqueo, Ajustar temperatura
Binary Output 4
■
máxima/mínima, Oscilación, Humidificador, Auto Ventilación
Binary-Value 5 Resetear la señal de filtro
■
Calendar 6
❏
Command 7
❏
Device 8
■
Event-Enrollment 9
❏
File 10
❏
Group 11
❏
Loop 12
❏
Modo Funcionamiento(Configuración), Velocidad del
Multistate-Output 13
■
ventilador(Configuración) Modo usuario(Configuración)
Modo Funcionamiento(Estado), Velocidad del
Multistate-Input 14
■
ventilador(Estado) Modo usuario(Estado)
Notification-Class 15
❏
Program 16
❏
Schedule 17
❏
Averagin 18
❏
Multistate-Value 19
❏
Trend-Log 20
❏
Life-Safety-Point 21
❏
Life-Safety-Zone 22
❏
54 BACnet Gateway
Objetos(BACnet/IP)
BACnet Lista de puntos : Unidad interior
La unidad interior tiene los siguientes 22 objetos
Calor
Texto-5
ESPAÑOL
Auto
Auto Calor
Auto
Alto
Alto Auto
Texto-3 Texto-4
Ventilador
Ventilador
°C
-2
Texto
Deshumidificador
Deshumidificador
Medio
Frío
Bajo
Texto-1
Prohibir
Prohibir
Encender
Encender
Código de error Referencia LG Original
Unidad
Inactiva Activa
Texto-0
Detener
Permitir
Detener
Detener Encender
Normal Anormal
-
-
BO Detener Iniciar
BI
MI
BO
AI
MO Frío
MO
AV
AI °C
BI
objeto
Tipo de
producto
Nombre del objeto Nombre del
(XXX : Dirección de la unidad)
LockCommand_XXX BO Permitir
LockStatus_XXX
-
ModeStatus_XXX
SwingCommand_XXX
SwingStatus_XXX BI
FanSpeedCommand_XXX
FanSpeedStatus_XXX MI Bajo Medio
SetRoomTemp_XXX
Alarma_XXX
- -
Nombre
Bloqueo (Estado)
- -
Modo (Configuración) ModeCommand_XXX
Modo (Estado)
Oscilación (Configuración)
Oscilación (Estado)
Velocidad del ventilador (Configuración)
Velocidad del ventilador (Estado)
Alarma
-
1 ON/OFF (Configuración) StartStopCommand_XXX
2 ON/OFF (Estado) StartStopStatus_XXX BI
3 Bloqueo (Configuración)
4
5 -
6
7
8
9
nº.
10
11
12
13 Ajustar Temperatura Ambiente
14 Temperatura ambiente RoomTemp_XXX
15
16 Código de error MalfunctionCode_XXX
17 - - -
18
Punto
Manual del propietario/de instalación 55
Objetos(BACnet/IP)
-4 Texto-5
Texto
Texto-3
Texto-2
°C
°C
Unidad
Inactiva Activa
Texto-0 Texto-1
Permitir Prohibir
Permitir Prohibir
AI
AV
AV °C
BO
BI
objeto
Tipo de
producto
Nombre del objeto Nombre del
SetTempStatus_XXX
- -
SetUpperTempCommand_XXX
SetLowerTempCommand_XXX
SetUpperTempStatus_XXX AI °C
SetLowerTempStatus_XXX AI °C
ModeLockCommand_XXX
ModeLockStatus_XXX
(XXX : Dirección de la unidad)
Nombre
Ajustar temperature (estado)
-
Ajustar temperatura máxima (Configuración)
Ajustar temperatura mínima (Configuración)
Ajustar temperatura máxima (estado)
Ajustar temperatura mínima (estado)
Modo Bloqueo (Configuración)
Modo Bloqueo (Estado)
nº.
19
20
27
28
29
30
31
32
Punto
56 BACnet Gateway
Objetos(BACnet/IP)
BACnet Lista de puntos : Ventilación
Una unidad de ventilación tiene los siguientes 22 objetos.
ESPAÑOL
Auto
Auto
Alto
Alto
Super
Super
Calor
Calor
Normal
Auto Normal
Auto
energía
energía
Ahorro de
Ahorro de
Iniciar
de calor
de calor
Intercambio
Intercambio
- Reset
Unidad
Inactiva Activa
Texto-0 Texto-1 Texto-2 Texto-3 Texto-4 Texto-5
Detener
Permitir Prohibir
Permitir Prohibir
Normal Anormal
-
-
-
-
BI Detener Encender
BO
BI
BI Off On
MO
MI
MO Bajo Alto
MO Rápido Fresh
MI Rápido Fresh
objeto
Tipo de
producto
Nombre del objeto Nombre del
StartStopStatus_XXX
LockStatus_XXX
FilterSign_XXX
FilterSignReset_XXX BV
ModeStatus_XXX
-
FanSpeedCommand_XXX
FanSpeedStatus_XXX MI Bajo Alto
-
UserModeCommand_XXX
UserModeStatus_XXX
(XXX : Dirección de la unidad)
Nombre
Bloqueo (Configuración) LockCommand_XXX
Bloqueo (Estado)
Resetear la señal de filtro
Modo (Estado)
-
Velocidad del ventilador
(Configuración)
Velocidad del ventilador
(Estado)
- -
Modo usuario
(Configuración)
Modo usuario (Estado)
1 ON/OFF (Configuración) StartStopCommand_XXX BO
2 ON/OFF (Estado)
3
4
5 Signo de filtro
6
7 Modo (Configuración) ModeCommand_XXX
8
9
nº.
10 - -
11
12
13 -
14
15 Alarma Alarma_XXX BI
16 Código de error MalfunctionCode_XXX AI Código de error Referencia LG Original
17
18
Punto
Manual del propietario/de instalación 57
Objetos(BACnet/IP)
Texto-5
Texto-2 Texto-3 Texto-4
Frío Auto Calor
Frío Auto Calor
Encender
Off On
Unidad
Inactiva Activa
Texto-0 Texto-1
Detener
-
BI
objeto
Tipo de
producto
Nombre del objeto Nombre del
SetTempStatus_XXX AI °C
HrvModeCommand_XXX MO
HrvModeStatus_XXX MI
HrvStartStopCommand_XXX BO
HrvStartStopStatus_XXX BI Detener Encender
HrvHumidifyCommand_XXX BO Off On
HrvHumidifyStatus_XXX
(XXX : Dirección de la unidad)
Nombre
Ajustar temperature
(estado)
- -
AC Modo Funcionamiento
(Configuración)
AC Modo Funcionamiento
(Estado)
AC ON/OFF
(Configuración)
AC ON/OFF (Estado)
AC Humidificador
(Configuración)
AC Humidificador (Estado)
nº.
19
20
21
22
23
24
25
26
Punto
58 BACnet Gateway
Objetos(BACnet/IP)
BACnet Lista de puntos : AHU
Una de las unidades UTA tiene los siguientes 53 objetos.
ESPAÑOL
Calor
Calor
Ventilador
Ventilador
Deshumidificador
Deshumidificador
On
Frío
Activa
Encender
Prohibir
Resetear
Anormal
Encender
Código de error Referencia LG Original
Off
°C
°C
Unidad
Inactiva
Texto-0 Texto-1 Texto-2 Texto-3 Texto-4 Texto-5
Detener Iniciar
Detener
Detener
-
-
-
BO
BI
BI Permitir
MO
AV
BO
objeto
Tipo de
producto
Nombre del objeto Nombre del
(XXX : Dirección de la unidad)
StartStopCommand_XXX
StartStopStatus_XXX
LockStatus_XXX
FilterSign_XXX BI
FilterSignReset_XXX BV -
ModeStatus_XXX MI Frío
-
-
-
FireAlarmCommand_XXX
Nombre
ON/OFF (Estado)
Signo de filtro
Resetear la señal de filtro
Modo (Configuración) ModeCommand_XXX
- - -
Ajustar Temperatura Ambiente SetRoomTemp_XXX
Código de error MalfunctionStatus_XXX AI
Ajustar temperature (Estado) SetTempStatus_XXX AI
Alarma antiincendios (Configuración)
1 ON/OFF (Configuración)
2
3 Bloqueo (Configuración) LockCommand_XXX BO Permitir Prohibir
4 Bloqueo (Estado)
5
6
7
8 Modo (Estado)
9 - - -
nº.
10
11 - - -
12 -
13
14 Temperatura ambiente RoomTemp_XXX AI °C
15 Alarma Alarma_XXX BI Normal
16
17 -
18 -
19
20
Punto
Manual del propietario/de instalación 59
Objetos(BACnet/IP)
Texto-5
Texto-2 Texto-3 Texto-4
Activa
Texto-1
Encender
Encender
Encender
Encender
Encender
Encender
Encender
Encender
Encender
Unidad
40~60
40_60
30~90
30~90
Inactiva
Texto-0
Detener
Detener
Detener
Detener
Detener
-127~127
-127~127
0~255 (Real Value = Value*10, Example : In case Value is 20, CO2 is 20*10=200ppm)
AI
BI
BO
AI
AI
AI
BI
BI
AI 0~90
objeto
Tipo de
(XXX : Dirección de la unidad)
SethumidifyCommand_XXX AV
AutoVentCommand_XXX
SupplyTempStatus_XXX
MixTempStatus_XXX AI
SupplyHumidifyStatus_XXX
VentHumidifyStatus_XXX AI
HumidifyUnitStatus_XXX BI Detener
VentFANStatus_XXX
SupplyFANStatus_XXX BI Detener
CurOADamperStatus_XXX
CurEADamperStatus_XXX AI 0~90
Nombre del objeto Nombre del producto
Nombre
Ajustar Humedad (Configuración)
Ajustar Humedad (Estado) SetHumidifyStatus_XXX
Humidificador (Estado) HumidifyStatus_XXX
Auto Ventilación (Configuración)
Temperatura de abastecimiento (Estado)
Temperatura mezclada (Estado)
Humedad de abastecimiento (Estado)
Humedad de ventilación (Estado)
CO2 Valor (Estado) CO2ValveStatus_XXX
Unidad humidificadora (Estado)
Unidad calefactora (Estado) HeaterUnitStatus_XXX
Ventilador de ventilación (Estado)
Ventilador de abastecimiento (Estado)
Regulador de la corriente del aire exterior (Estado)
Regulador de la corriente del aire evacuado (Estado)
nº.
21 Alarma antiincendios (Estado) FireAlarmStatus_XXX BI Detener
22
23
24 Humidificador (Configuración) HumidifyCommand_XXX BO Detener
25
26
27 Auto Ventilación (Estado) AutoVentStatus_XXX BI
28
29 Temperatura exterior (Estado) OutdoorTempStatus_XXX AI -127~127
30
31
32 Humedad exterior (Estado) OutdoorHumidifyStatus_XXX AI 30~90
33
34
35
36
37
38
39
40
Punto
60 BACnet Gateway
Objetos(BACnet/IP)
Texto-5
Texto-3 Texto-4
ESPAÑOL
Activa
Texto-1 Texto-2
0~90
0~90
0~90
0~90
0~90
0~90
0~90
0~90
0~90
0~90
Unidad
Inactiva
Texto-0
AV
AI 0~90
AV
AI 0~90
AI 0~90
AV 0~90
AI 0~90
AI
AV 0~90
objeto
Tipo de
(XXX : Dirección de la unidad)
CurMixDamperStatus_XXX AI
OADamperCoolCommand_XXX
OADamperCoolStatus_XXX
EADamperCoolCommand_XXX
EADamperCoolStatus_XXX AI
MixDamperCoolComman_XXX AV
MixDamperCoolStatus_XXX AI 0~90
OADamperHeatCommand_XXX AV 0~90
OADamperHeatStatus_XXX
EADamperHeatCommand_XXX AV
EADamperHeatStatus_XXX
MixDamperHeatCommand_XXX AV 0~90
MixDamperHeatStatus_XXX AI
OADamperFANCommand_XXX
OADamperFANStatus_XXX
EADamperFANCommand_XXX AV
EADamperFANStatus_XXX
MixDamperFANCommand_XXX
MixDamperFANStatus_XXX AI
Nombre del objeto Nombre del producto
Nombre
Regulador de la corriente del aire mezclado (Estado)
Regulador de la refrigeración del aire exterior (Configuración)
Regulador de la refrigeración del aire exterior (Status)
Regulador de la refrigeración del aire evacuado (Configuración)
Regulador de la refrigeración del aire evacuado (Estado)
Regulador de la refrigeración del aire mezclado (Configuración)
Regulador de la refrigeración del aire mezclado (Estado)
Regulador de la calefacción del aire exterior (Configuración)
Regulador de la calefacción del aire exterior (Estado)
Regulador de la calefacción del aire evacuado (Configuración)
Regulador de la calefacción del aire evacuado (Estado)
Regulador de la calefacción del aire mezclado (Configuración)
Regulador de la calefacción del aire mezclado (Estado)
Regulador del ventilador del aire exterior (Configuración)
Regulador del ventilador del aire exterior (Estado)
Regulador del ventilador del aire evacuado (Configuración)
Regulador del ventilador del aire evacuado (Estado)
Regulador del ventilador del aire mezclado (Configuración)
Regulador del ventilador del aire mezclado (Estado)
nº.
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
Punto
Manual del propietario/de instalación 61
Objetos(BACnet/IP)

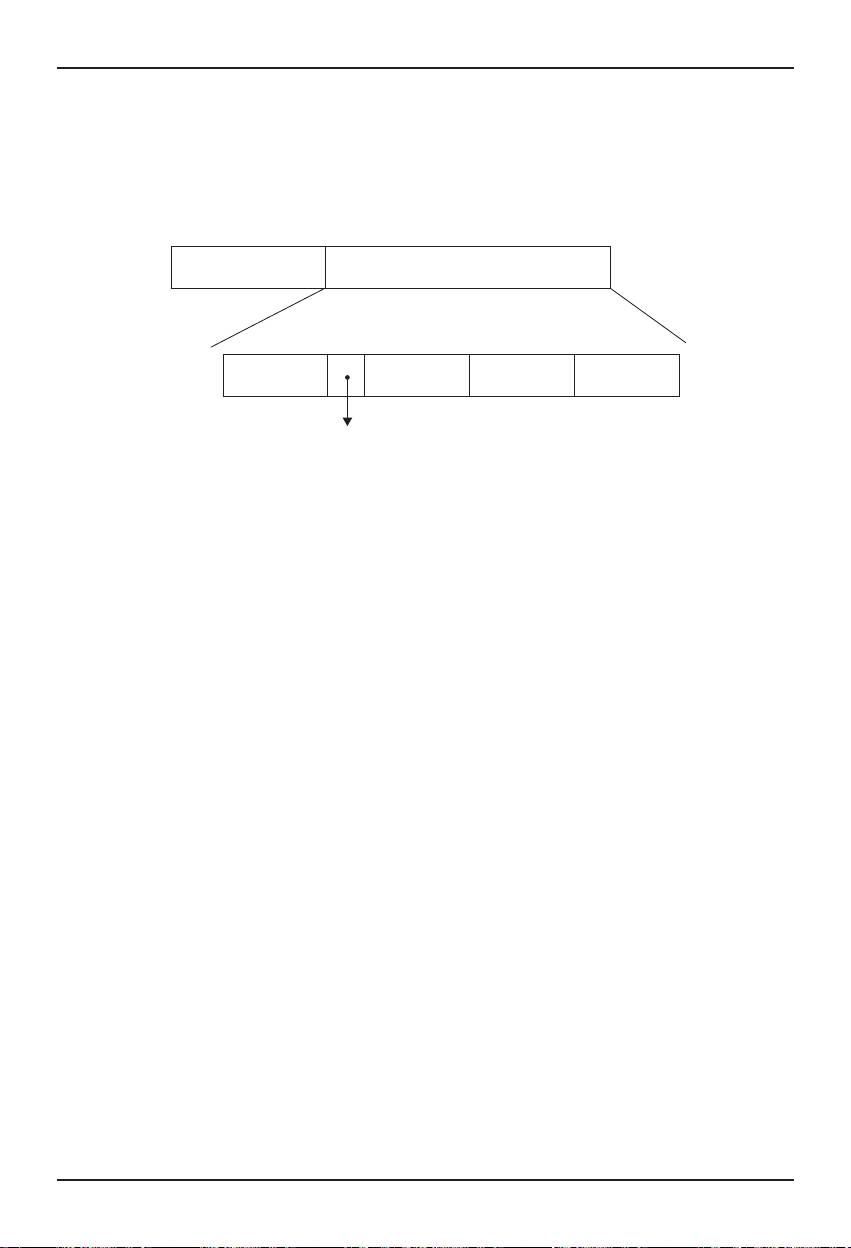

Definición local de la identificación del objeto - El número de instancia es una pareja compuesta por el
número de la unidad interior y el elemento.
31 22 21 0
Identificación
Tipo de objeto
Número de instancia
del objeto
21
17 16 15 12 11 8 7 0
De reserva
Núm. de dispositivo
Núm. de unidad del
Núm. de punto
(todo 0)
(de 0 a 16)
producto (de 0 a 16)
(de 1 a 18)
Tipo de producto (interior: 0, ventilación: 1)
**Dispositivo: Grupo de unidades del producto (16 EA)
62 BACnet Gateway
Objetos(BACnet/IP)
Ejemplo de tabla de puntos
La siguiente tabla de puntos pasa a BMS y éste registra el objeto.
• En interior
Dirección
Tipo de objeto
Núm. de dispositivo
Núm. de producto
Punto Núm. de instancia Nombre
0 4 0 0 1 0 x 00001(1) Ajuste ON/OFF
0 3 0 0 2 0 x 00002(2) Estado ON/OFF
1 4 0 1 1 0 x 00101(257) Ajuste ON/OFF
ESPAÑOL
1 3 0 1 2 0 x 00102(258) Estado ON/OFF
15 4 0 15 1 0 x 00F01(3841) Ajuste ON/OFF
15 3 0 15 2 0 x 00F02(3842) Estado ON/OFF
16 4 1 0 1 0 x 01001(4097) Ajuste ON/OFF
16 3 1 0 2 0 x 01002(4098) Estado ON/OFF
17 4 1 1 1 0 x 01101(4353) Ajuste ON/OFF
17 3 1 1 2 0 x 01102(4354) Estado ON/OFF
31 4 1 15 1 0 x 01F01(7937) Ajuste ON/OFF
31 3 1 15 2 0 x 01F02(7938) Estado ON/OFF
32 4 2 0 1 0 x 02001(8193) Ajuste ON/OFF
32 3 2 0 2 0 x 02002(8194) Estado ON/OFF
33 4 2 1 1 0 x 02101(8449) Ajuste ON/OFF
33 3 2 1 2 0 x 02102(8450) Estado ON/OFF
47 4 2 15 1 0 x 02F01(12033) Ajuste ON/OFF
47 3 2 15 2 0 x 02F02(12034) Estado ON/OFF
• En ventilación
Dirección
Tipo de objeto
Núm. de dispositivo
Núm. de producto
Punto Núm. de instancia Nombre
0 4 0 0 1 0 x 10001(65537) Ajuste ON/OFF
0 3 0 0 2 0 x 10002(65538) Estado ON/OFF
1 4 0 1 1 0 x 10101(65793) Ajuste ON/OFF
1 3 0 1 2 0 x 10102(65794) Estado ON/OFF
15 4 0 15 1 0 x 10F01(69377) Ajuste ON/OFF
15 3 0 15 2 0 x 10F02(69378) Estado ON/OFF
16 4 1 0 1 0 x 11001(69633) Ajuste ON/OFF
16 3 1 0 2 0 x 11002(69634) Estado ON/OFF
17 4 1 1 1 0 x 11101(69889) Ajuste ON/OFF
17 3 1 1 2 0 x 11102(69890) Estado ON/OFF
31 4 1 15 1 0 x 11F01(73473) Ajuste ON/OFF
31 3 1 15 2 0 x 11F02(73474) Estado ON/OFF
32 4 2 0 1 0 x 12001(73729) Ajuste ON/OFF
32 3 2 0 2 0 x 12002(73730) Estado ON/OFF
33 4 2 1 1 0 x 12101(73985) Ajuste ON/OFF
33 3 2 1 2 0 x 12201(73986) Estado ON/OFF
47 4 2 F 1 0 x 12F01(77569) Ajuste ON/OFF
47 3 2 15 2 0 x 12F02(77570) Estado ON/OFF
Manual del propietario/de instalación 63
Objetos(Modbus-TCP)
Objetos
(Modbus-TCP)
Código de función de apoyo
Para el monitoreo y control de los artículos de los aires acondicionados soportados se requieren unos
códigos asignados de función general especificados por el Modbus-TCP.
Función Nombre Código Descripción
Bajo/Detener(Estado), Bloqueo(Estado), Oscilación(Estado),
Lectura de salidas 01h
Alarma, Signo de filtro(Estado), Modo Bloqueo(Estado), Bloqueo
de flujo del aire(Estado)
Modo Funcionamiento(Estado), Velocidad del ventilador(Estado),
Temperatura ambiente, Código de error,
Ajustar Temperatura Ambiente(Estado),
Lectura de registros de salida 03h
Ajustar Temperatura Ambiente(Estado),
Ajustar temperatura máxima(Estado),
Modo usuarioe(Estado)
Encender/Detener(Configuración), Bloqueo(Configuración),
Oscilación(Configuración),
Forzar salida 05h
Resetear la señal de filtro, Modo Bloqueo(Configuración),
Bloqueo de flujo del aire(Configuración)
Modo Funcionamiento(Configuración),
Velocidad del ventilador(Configuración),
Preestablecer los registros
Ajustar Temperatura Ambiente(Configuración),
06h
de salida
Ajustar Temperatura Ambiente(Configuración),
Ajustar temperatura máxima(Configuración),
Modo usuario(Configuración)
64 Modbus
