Brennenstuhl Solar LED External Light SOL 14 black: Instrukcja instalacji i obsługi Zewnętrzna lampa solarna LED SOL 14 PLUS

Instrukcja instalacji i obsługi

Zewnętrzna lampa solarna LED SOL 14 PLUS

WAŻNE:

PRZED ROZPOCZĘCIEM UŻYTKOWANIA URZĄDZENIA NALEŻY DOKŁADNIE PRZECZYTAĆ

WSZYSTKIE INSTRUKCJE I ZACHOWAĆ JE NA WYPADEK KONIECZNOŚCI SPRAWDZENIA

INFORMACJI W PRZYSZŁOŚCI!

Części wchodzące w skład lampy:

uJednostka baterii

vPrzełcznik

wPokrtło do nastawiania czasu wiecenia

xPokrtło do nastawiania czułoci

yPokrtło do nastawiania czułoci reakcji

zCzujnik ruchu

{Osłona wietlna

|Kabel zasilajcy

}Moduł solarny

50

Zewnętrzna lampa solarna LED SOL 14 PLUS Instrukcja obsługi

WYBÓR MIEJSCA MONTAŻU DLA MODUŁU SOLARNEGO I LAMPY

Lampa solarna dostarczana jest z osobnym modułem solarnym. Moduł solarny należy umieścić w

miejscu, w którym będzie on wystawiony na bezpośrednie działanie światła słonecznego przez

co najmniej 4-6 godzin dziennie, co pozwala na zapewnienie optymalnego działania i dłuższego

okresu użytkowania urządzenia. Moduł solarny powinien być ustawiony w miarę możliwości w

kierunku południowym w celu uzyskania bezpośredniego nasłonecznienia. Gdy moduł słoneczny

umieszczony jest w miejscu zacienionym, akumulatory nie mogą się całkowicie naładować.

Powoduje to zmniejszenie liczby godzin, w ciągu których lampa może świecić nocą.

Podejmując decyzję o umiejscowieniu lampy należy mieć na uwadze, że czujnik ruchu, który uak-

tywnia lampę, posiada zakres detekcji wynoszący 180º (poziomo) z odległości maks. 10 metrów.

południe

południe

INSTALACJA MODUŁU SOLARNEGO I LAMPY

Wyjąć ostrożnie wszystkie części z opakowania. Połączyć moduł solarny z lampą, łącząc kabel

modułu z kablem przymocowanym do lampy. Podczas łączenia ze sobą kabli należy je trochę

przekręcić, aby uzyskać trwałe połączenie.

Zarówno lampę jak i moduł solarny można mocować pionowo lub poziomo na stabilnej po-

wierzchni. W idealnym przypadku promienie słoneczne powinny padać na moduł solarny

możliwie prostopadle. W Europie Środkowej zaleca się kąt nachylenia od ok. 30° do 40°. Kąt

modułu solarnego mogą Państwo ustawić, stosując do regulacji modułu inną pozycję zazębienia.

PRZED PIERWSZYM UŻYCIEM LAMPY SOLARNEJ

1. Upewnić się, że przełącznik na lampie ustawiony jest w pozycji OFF. W takim ustawieniu

ogniwo solarne ładuje akumulatory nie powodując uruchomienia lampy.

2. Pozostawić przełącznik na co najmniej 3-4 dni w pozycji „OFF“ i upewnić się, że moduł solarny

znajduje się w miejscu bezpośrednio nasłonecznionym, zanim po raz pierwszy użyją Państwo

lampy solarnej. Gwarantuje to całkowite naładowanie akumulatorów w lampie solarnej przed

ustawieniem czujnika ruchu i rozpoczęciem normalnej eksploatacji. Alternatywnie akumula-

tory można również ładować przy pomocy standardowych ładowarek.

51

Zewnętrzna lampa solarna LED SOL 14 PLUS

URUCHAMIANIE LAMPY SOLARNEJ

Po naładowaniu akumulatorów przesunąć przełącznik w pozycję „AUTO“.

Lampa solarna jest teraz gotowa do pracy.

Testowanie obszaru detekcji

Ustawić czujnik ruchu w kierunku, z którego mają być rozpoznawane ruchy. Znajdujące się na

spodzie czujnika ruchu pokrętło TIME ustawić na minimum (-), a pokrętło LUX przestawić w

pozycję „jasno“ (



). Przeprowadzić test obszaru objętego działaniem czujnika, przechodząc

powoli po terenie, który ma być monitorowany. Jeżeli lampa solarna nie zapala się tak, jakbyśmy

sobie tego życzyli, może okazać się koniecznym odpowiednie dostosowanie ustawienia czujnika

ruchu.

Pod czujnikiem ruchu znajdują się 3 pokrętła nastawcze: TIME/SENS/LUX.

Przy pomocy tych 3 pokręteł można dokonywać następujących ustawień:

Ustawianie czasu świecenia (TIME)

Za pomocą tego pokrętła ustawiany jest czas świecenia lampy solarnej. Czas świecenia można

ustawiać w zakresie od ok. 10 sekund do 4 minut.

Przekręcić pokrętło TIME w kierunku przeciwnym do ruchu wskazówek zegara w stronę (+) w celu

wydłużenia czasu świecenia wzgl. zgodnie z kierunkiem ruchu wskazówek zegara w stronę (-) ce-

lem skrócenia tego czasu.

Uwaga: Czas ten zaczyna być liczony po tym, jak czujnik zareaguje na ruch. Każde kolejne

wykrycie ruchu powoduje, że czas zaczyna być liczony od początku.

Ustawianie czułości czujnika ruchu (SENS)

Czułość czujnika ruchu zależy od temperatury otoczenia. Im niższa temperatura, tym bardziej

zwiększa się czułość czujnika ruchu. Do ustawienia czułości czujnika ruchu należy użyć pokrętła

SENS, co pozwoli na zrównoważenie temperatur otoczenia. Czujnik jest najbardziej czuły, gdy

pokrętło SENS przestawione jest całkowicie w kierunku przeciwnym do ruchu wskazówek zegara

(+).

Ustawianie czułości reakcji (LUX)

Za pomocą pokrętła LUX można ustawić jasność otoczenia, przy której nastąpi uruchomienie

lampy. Dzięki temu unikamy sytuacji, w której lampa zaczyna świecić przy świetle dziennym.

W celu ustawienia czułości reakcji należy postępować w następujący sposób: całkowicie

przekręcić pokrętło LUX zgodnie z kierunkiem ruchu wskazówek zegara (). Odczekać, aż

naturalne światło dzienne osiągnie takie stadium, przy którym chcieliby Państwo aktywować

lampę solarną. Teraz należy powoli przekręcić pokrętło LUX w kierunku przeciwnym do ruchu

wskazówek zegara (



), aż lampa solarna zacznie się świecić po wykryciu ruchu.

WYMIANIA AKUMULATORÓW ŁADOWALNYCH

Gdy spadnie wydajność ładowania akumulatorów, mogą je Państwo wymienić na trzy nowe

akumulatory ładowalne AA Ni-MH 1,2 V. Przy wymianie akumulatorów należy wykonać

następujące czynności.

52

Zewnętrzna lampa solarna LED SOL 14 PLUS Instrukcja obsługi

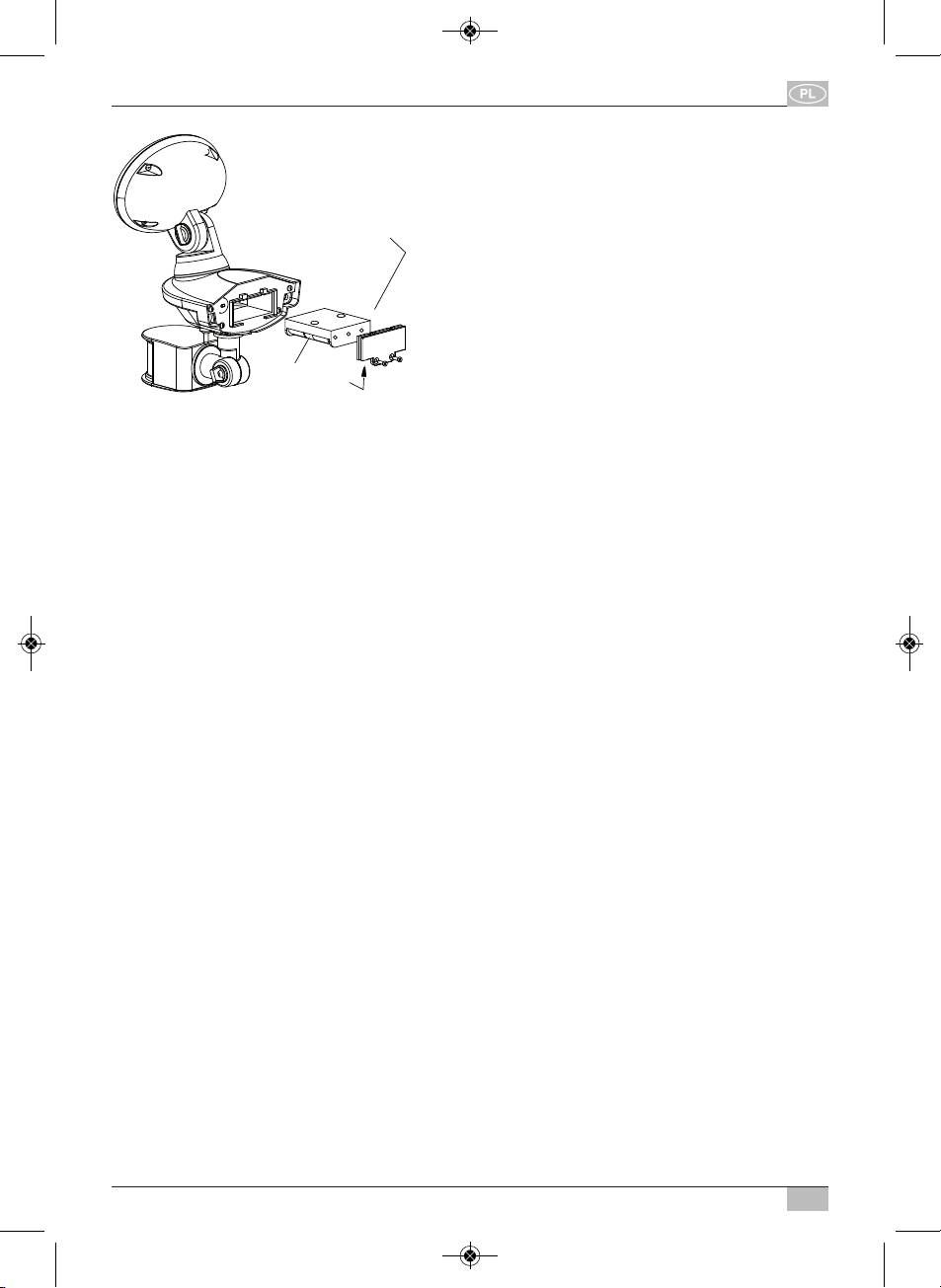

u Akumulatory 3 x Ni-MH

v Wkład bateryjny

w Osłona baterii

1. Zdemontować najpierw jednostkę świetlną.

2. Ustawić przełącznik w pozycji OFF.

3. Wyjąć obie śruby osłony baterii znajdujące się z tyłu jednostki głównej.

4. Wyciągnąć wkład bateryjny.

5. Wyjąć stare akumulatory z wkładu bateryjnego i zastąpić je trzema nowymi akumulatorami ła-

dowalnymi AA Ni-MH 1,2 V. Należy przy tym zwrócić bezwzględnie uwagę na prawidłowe usta-

wienie biegunów +/-.

OSTRZEŻENIE: Odwrotne włożenie akumulatorów może uszkodzić jednostkę.

6. Przykręcić z powrotem osłonę baterii.

7. Zamontować lampę solarną w jej pierwotnym położeniu.

8. Aby upewnić się, że nowe akumulatory zostaną całkowicie naładowane, należy powtórzyć

czynności wymienione w rozdziale „PRZED PIERWSZYM UŻYCIEM LAMPY SOLARNEJ“.

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA

1. Nie stosować innego modułu solarnego niż dostarczony. Może to spowodować obrażenia ciała

lub doprowadzić do uszkodzenia lampy i wygaśnięcia gwarancji.

2. Kabel należy ułożyć w taki sposób, aby był on dobrze zamocowany i nie stanowił potencjal-

nego zagrożenia (np. niebezpieczeństwo potknięcia). Zaprzestać korzystania z lampy solarnej,

jeżeli kabel jest uszkodzony lub niesprawny.

PORADY KONSERWACYJNE

Czujnik ruchu należy czyścić z pyłu i osadów, przecierając go od czasu do czasu suchą ściereczką

lub ciepłą wodą z mydłem.

Ponadto należy zapewnić, aby moduł solarny był zawsze wolny od zabrudzeń i osadów.

Zabrudzone ogniwo solarne nie jest w stanie całkowicie naładować akumulatora. Może to

prowadzić do przedwczesnego starzenia akumulatora i zawodności urządzenia.

PRZECHOWYWANIE

Jeżeli chcą Państwo przechować lampę w domu dłużej niż dwa lub trzy dni, a jednocześnie

uniknąć uszkodzenia akumulatorów, przełącznik należy ustawić w pozycji OFF. W celu

zachowania optymalnej wydajności zalecamy, aby nie przechowywać lampy solarnej przez

dłuższy okres z założonymi akumulatorami.

53

2

1

3

Zewnętrzna lampa solarna LED SOL 14 PLUS

USUWANIE USTEREK

Problem:

Lampa nie włącza się mimo ruchów w monitorowanym obszarze.

Możliwe rozwiązania: Upewnić się, że ...

• przełącznik na jednostce głównej ustawiony jest w pozycji AUTO.

• czujnik ruchu jest tak ustawiony, że może wykrywać ruchy.

• akumulator ładował się w bezpośrednio nasłonecznionym miejscu przez 3-4 słoneczne dni.

• moduł solarny ustawiony jest w kierunku południowym, dzięki czemu przez większą część dnia

wystawiony jest on na bezpośrednie światło słoneczne.

• pokrętło LUX nie jest za bardzo ustawione w stronę (

). Jeżeli pokrętło LUX ustawione jest za

bardzo w stronę (), lampa solarna świeci się tylko wtedy, gdy panuje absolutna ciemność.

• kolektor słoneczny nie jest umieszczony zbyt blisko świecących w nocy źródeł światła, jak lampy

uliczne.

• ewentualnie należy wymienić akumulatory.

Problem:

Lampa włącza się w czasie dnia.

Możliwe rozwiązania:

• Możliwe, że pokrętło LUX jest za bardzo ustawione w stronę (



). Proszę przestawić pokrętło w

kierunku ().

• Ponownie ustawić czujnik ruchu.

Problem:

Lampa szybko miga.

Możliwe rozwiązanie:

• Możliwe, że stopień naładowania jest zbyt niski. Przestawić przełącznik w pozycję OFF i ładować

akumulator przez 3-4 słoneczne dni. Upewnić się, że moduł solarny umieszczony jest w miejscu,

w którym pada na niego bezpośrednio światło słoneczne. W przypadku, gdyby nie przyniosło to

poprawy, należy wymienić akumulatory ładowalne.

Problem:

Lampa włącza się z nieznanej przyczyny.

Możliwe rozwiązania:

• Możliwe, że pokrętło LUX jest za bardzo ustawione w stronę (



).

• Ruchy drzew, ruch drogowy, zwierzęta domowe lub ptaki mogły znaleźć się w monitorowanym

obszarze. Ewentualnie ponownie ustawić czujnik ruchu.

• Jeżeli w obszarze monitorowanym znajdują się przedmioty odbijające światło, jak okna, woda

lub białe ściany, może okazać się, że trzeba będzie ponownie ustawić czujnik ruchu.

54

Zewnętrzna lampa solarna LED SOL 14 PLUS Instrukcja obsługi

DANE TECHNICZNE

Akumulatory: 3x AA 1,2 V / 600 mAh

Liczba diod LED: 2 x 0,5 W

Czas świecenia: możliwy zakres regulacji od ok. 10 sekund do 4 minut

Kąt monitorowania: 180º

Zasięg: maks. 10 metrów

Czułość reakcji: możliwy zakres regulacji między światłem dziennym i nocą

Stopień ochrony: IP44

UTYLIZACJA

Sprzęt elektryczny należy utylizować w sposób bezpieczny dla środowiska naturalnego!

Urządzenia elektryczne to nie domowe śmieci czy odpadki. Zgodnie z dyrektywą Unii

Europejskiej 2002/96/WE dotyczącą urządzeń elektrycznych i elektronicznych, zużyty

sprzęt elektryczny należy gromadzić osobno i przekazywać do ponownego przetworzenia. O

możliwościach utylizacji wysłużonego urządzenia dowiedzą się Państwo w urzędzie miasta lub

gminy.

Niewłaściwa utylizacja baterii i akumulatorów powoduje szkody w środowisku naturalnym!

Baterie i akumulatory to nie domowe śmieci czy odpadki. Mogą one zawierać trujące

metale ciężkie i jako śmieci muszą być w specjalny sposób utylizowane. W związku z

powyższym zużyte baterie i akumulatory należy oddawać w miejskich punktach zajmujących się

ich zbiórką.
