Измерение мощности или потерь (EPM-50) 10

4 Измерение мощности или

потерь (EPM-50)

Обнуление электрических смещений

Колебания температуры и влажности оказывают влияние на работу

электронных цепей и оптических детекторов. Обнуление электрических

смещений позволяет устранить последствия этих колебаний. Устройство

разработано таким образом, что в обычном режиме работы не

требуется обнуление смещения, но его необходимо выполнять при

значительных изменениях условий окружающей среды или при измерении

очень низких значений мощности.

ВАЖНО!

Если во время выполнения обнуления смещений на детектор

попадает свет, на дисплее появляется сообщение LIGH (СВЕТ) и

обнуление не будет выполняться. Чтобы вернуться на

предыдущий экран, необходимо нажать любую кнопку.

Важно

Значения, опре

деленные заводскими настройками, восстановятся

при выключении устройства.

Для обнуления смещения необходимо

выполнить следующие действия:

Удерживайте нажатыми кнопки и в течение

нескольких секунд. Во время обнуления смещений

на экране отображается NULL, по завершении

устройство вернется в обычный режим работы.

Важно Во время этого процесса клавиатура блокируется.

Измерение опорного значения между

измерителем мощности и источником

В режиме измерения с учетом опорного значения устройство отображает

значение потерь, обусловленное только тестируемым волокном, т. к. опорное

значение вычитается из значения измеренной мощности.

Важно Для каждой длины волны необходимо установить свое опорное

значение.

Для измерения опорного значения между измерителем мощности и

источником вручную необходимо выполнить следующие действия:

1. С помощью соответствующего

адаптера

подсоедините источник света

(например, ELS-50) к порту детектора на измерителе мощности.

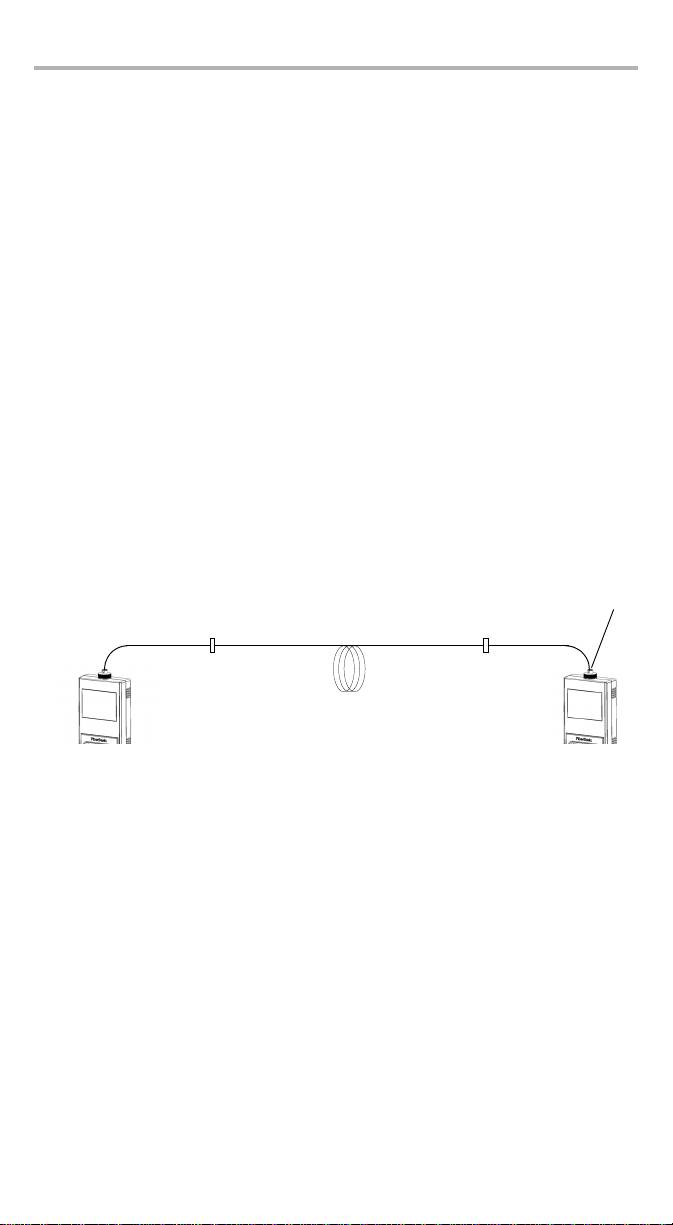

Опорная

АдаптерОпорная

тестовая перемычка

тестовая перемычка

Промежуточный

переходник

Источник

Измеритель

света

мощности

2. Включите источник на необходимую длину волны.

3. Приведите в соответствие длину волны измерителя мощности и длину

волны источника при помощи .

Дина волны отображается в верхнем левом углу.

4. Удерживайте нажатой кнопку в течение

нескольких секунд. Измеритель мощности

сохраняет текущую обнаруженную мощн

ость

вкачестве новой опорной мощности.

Опорная мощность отображается в верхнем

правом углу (дБм), а отображение текущего

показания потерь автоматически переключается

на дБ.

5. Повторите процедуру для каждой длины волны, для которой необходимо

измерить опорное значение.

Важно После измерения опорных значений для всех требуемых длин

волн не извлекайте опорную перемычку из порта источника

,

не до

ждавшись завершения всех измерений.

EPM-50/ELS-50 11
