EXFO Photonic Solutions Div. EPM-ELS-50: 3 Начало работы

Начало работы 6

3 Начало работы

Включение и выключение устройства

При выключении EPM-50 в устройстве сохраняется текущая длина волны,

единица измерения и опорная мощность.

ВАЖНО!

Если извлечь аккумуляторы, устройство выключится без

сохранения указанных выше значений.

При низком уровне заряда аккумуляторов устройство сохраняет

эти значения и выключается.

Важно Значения обнуления смещения всегда сбрасываются до заводских

настроек.

Включение питания устройства

Нажмите . В нормальных условиях устройство можно использовать сразу

после включения.

Выключение питания устройства

В обычном режиме работы нажмите и несколько секунд удерживайте .

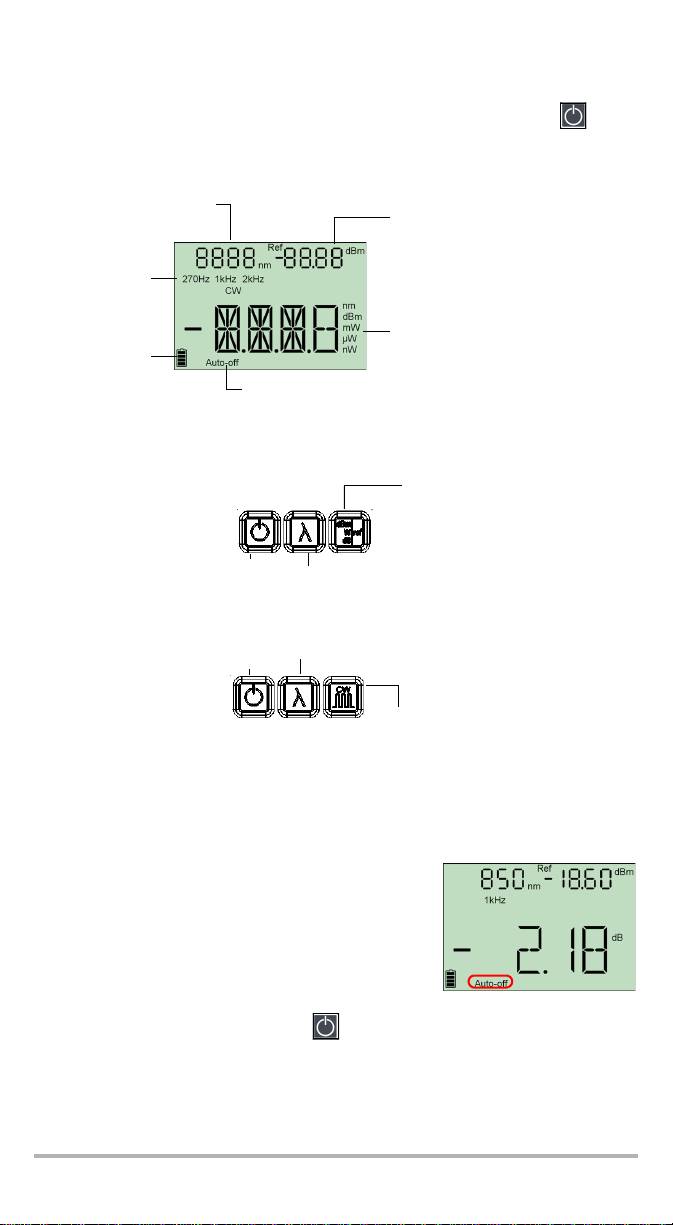

Дисплей

Длина волны измерителя

Опорная мощность

мощности (EPM-50)

(EPM-50)

Модуляция

источника

(ELS-50)

Обнаруженная

модуляция

Измеренная мощность/потери

(EPM-50)

(EPM-50)

Длина волны активного источника

Уровень заряда

(ELS-50)

аккумуляторов

Активирована функция автоматического выключения

Клавиатура

ПРИ НАЖАТИИ: переключение

единиц измерения

EPM-50

ПРИ УДЕРЖИВАНИИ: установка

входной мощности в качестве

опорной

ПРИ УДЕРЖИВАНИИ:

ПРИ НАЖАТИИ:

включение/выключение

изменение длин волн

устройства

ПРИ НАЖАТИИ: управление

ПРИ НАЖАТИИ: активация следующего источника

режимом автовыключения

ПРИ УДЕРЖИВАНИИ: отключение текущего

ПРИ НАЖАТИИ: выход из

источника

специальных режимов

ELS-50

ПРИ НАЖАТИИ: переключение

между значениями модуляции

Включение функции автоматического

выключения (автовыключение)

Если функция автовыключения активирована, то

устройство выключится автоматически через

10 минут простоя.

Функция автовыключения активируется

автоматически при включении устройства.

Отключение/включение функции

автовыключения

На включенном устройстве нажмите .

Важно Функция автоматического выключения отключается

автоматически при обнулении смещения.

EPM-50/ELS-50 7

Начало работы 8

Замена адаптеров разъема

Адаптеры разъема — это дополнительные комплектующие детали для

Измеритель мощности EPM-50 и Источник света ELS-50. Их замена может

потребоваться в зависимости от типа разъема на тестируемом волокне.

Замена адаптеров разъема

1. Расположите устройство портом разъема к себе.

2. Поверните адаптер разъема против часовой стрелки, чтобы вывинтить его.

3. Ввинтите требуемый адаптер.

Очистка и подключение оптических волокон

ВАЖНО!

Для обеспечения максимальной мощности и во избежание

получения ошибочных данных выполняйте следующие

действия.

³ При подключении к порту всегда очищайте концы волокон,

как показано ниже. Компания EXFO не несет ответственности

за повреждения или ошибки, возникающие в результате

неправильной очистки или неосторожного обращения с

волокнами.

³ Проверьте наличие у коммутационного шнура

соответствующих разъемов. При подключении

несоответствующих разъемов будут повреждены их

наконечники.

Подключение волоконно-оптического кабеля

1. Обследуйте волокно с помощью микроскопа для исследования волокон.

Если волокно окажется чистым, приступайте к подключению волокна к

порту. Если на волокне будут обнаружены загрязнения, выполните

процедуры по его очистке согласно инструкциям ниже.

2. Очистите концы волокна следующим образом.

2a. Аккуратно очистите конец волокна с помощью чистящей палочки без

ворса

, смоченной в изопропиловом спирте.

2b. Полностью высушите обработанную поверхность струей сжатого

воздуха.

2c. Осмотрите конец волокна, чтобы убедиться в отсутствии грязи.

3. Для чистки торцевых поверхностей разъемов Осторожно совместите

разъем и порт так, чтобы конец волокна не касался наружной поверхности

порта или других поверхностей.

Если разъем имеет ключ, убедитесь, что он

полностью

вошел в

соответствующий паз порта.

4. Нажмите на разъем так, чтобы волоконно-оптический кабель

зафиксировался, тем самым обеспечивая соответствующий контакт.

Если разъем выполнен в виде винтовой муфты, заверните его так, чтобы

зафиксировать волокно. Не перетяните муфту, поскольку в этом случае

можно повредить волокно и порт.

Важно Если волоконно-оптический кабель

совмещен и/или подключен

непр

авильно, это приведет к большим потерям и появлению

эффекта отражения.

EPM-50/ELS-50 9
