1 Apresentação do
EPM-50/ELS-50
O presente guia do utilizador cobre os seguintes produtos (salvo especificação
em contrário, a descrição aplica-se a todos os produtos):
³ Medidor de potência EPM-50
³ Fonte de luz ELS-50
Principais funcionalidades
O Medidor de potência EPM-50 oferece:
³ um design robusto;
³ adaptadores para conectores intermutáveis;
³ pilha com capacidade para 300 horas;
³ identificação de tom para identificação por fibra;
³ uma interface de encaixe universal;
³ função de referência para medições de perda directa.
O Fonte de luz ELS-50 oferece:
³ um design robusto;
³ excelente estabilidade de alimentação para medições de perda fiáveis;
³ interface para conectores intermutáveis;
³ pilha com capacidade para 60 horas;
³ adaptadores para conectores intermutáveis;
³ geração de tom para identificação por fibra.
EPM-50/ELS-50 1
Apresentação do EPM-50/ELS-50 2
Vista frontal
Tam pa d e
protecção
Visor LCD
Tec lado
(representação
do EPM-50)
Vista posterior
Etiqueta de
segurança e
número de série
Etiqueta de
consulta rápida
Compartimento
para pilhas (3 pilhas
alcalinas ou
recarregáveis)
Porta do conector
Fontes de alimentação
As unidades funcionam com pilhas alcalinas 3 AA ou pilhas recarregáveis.
IMPORTANTE
Se o nível de bateria descer demasiado, a unidade desliga
automaticamente.
Aplicações convencionais
As unidades têm aplicações convencionais específicas.
Medidor de potência EPM-50:
³ Modelo de elevada potência para aplicações CATV e Telco
³ LAN/empresa para medições de modo único e modo múltiplo
Fonte de luz ELS-50:
³ Modelos Telco/CATV e FTTH; comprimento de onda duplo e triplo
³ Modelos de LAN/empresa para medições de modo único e modo múltiplo
Convenções
Antes de utilizar o produto descrito no presente manual, deverá compreender as
seguintes convenções:
AVISO
Indica uma situação potencialmente perigosa que, se não for
evitada, pode provocar morte ou ferimentos graves. Só deverá
prosseguir se compreender e satisfizer os requisitos necessários.
CUIDADO
Indica uma situação potencialmente perigosa que, se não for
evitada, pode provocar ferimentos de baixa a média gravidade.
Só deverá prosseguir se compreender e satisfizer os requisitos
necessários.
ATENÇÃO
Indica uma situação potencialmente perigosa que, se não for
evitada, pode provocar danos nos componentes. Só deverá
prosseguir se compreender e satisfizer os requisitos necessários.
IMPORTANTE
Refere-se a informação relacionada com o produto que não deve ser
ignorada.
EPM-50/ELS-50 3
Informações de segurança 4
2Informações de
segurança
AVISO
Não deve instalar ou terminar as fibras enquanto estiver activa uma
fonte laser. Nunca olhe directamente para uma fibra activa e
assegure-se de que os seus olhos estão sempre protegidos.
AVISO
A utilização dos dispositivos de controlo, ajuste e procedimentos de
accionamento e manutenção que não os aqui especificados poderão
implicar a exposição a radiação prejudicial.
O seu instrumento é um produto laser da classe 1, que está em conformidade com
as normas CEI 60825-1 e 21 CFR 1040.10. Poderão ser detectadas radiações laser
invisíveis na porta de saída.
A etiqueta seguine indica que o produto contém uma fonte de classe 1:
CLASSE 1
PRODUTO LASER
Nota: A etiqueta seguinte está afixada no seu produto.
3 Iniciar
Ligar e desligar a unidade
Quando desliga a EPM-50, ela guarda o comprimento de onda, a unidade e a
potência de referência actual.
IMPORTANTE
Se retirar as baterias, a unidade irá desligarsem guardar os valores
acima mencionados.
Se as baterias estiverem fracas, a unidade irá guardar os valores
acima mencionados e desligar.
Nota: Os valores de anulação do offset são sempre repostos para as
definições de origem.
Para ligar a unidade:
prima Poderá utilizar a unidade imediatamente, em condições normais de
utilização.
Para desligar a unidade:
No modo de operação normal, premir durante alguns segundos.
Visor
Comprimento de onda do
medidor de potência
Potência de referência
(EPM-50)
(EPM-50)
Modulação da
fonte (ELS-50)
Modulação
detectada
(EPM-50)
Potência/perda medida (EPM-50)
Comprimento de onda da fonte
Nível das baterias
activa (ELS-50)
Desligamento automático activado
EPM-50/ELS-50 5
Iniciar 6
Teclado
PRIMA: comutar entre unidades
MANTER: definir a potência de
EPM-50
entrada como potência de
referência
PRIMA: alterar comprimentos de onda
MANTER: ligar/desligar a unidade
PRIMA: controlar desligamento
automático
PRIMA: activar próxima fonte
PRIMA: sair dos modos especiais
MANTER: desactivar fonte actual
ELS-50
PRIMA: comutar entre valores de
modulação
Activar desligamento automático (Auto-Off)
Quando a opção «auto-off» está activada, a unidade irá
desligar decorridos 10 minutos de tempo de espera.
O desligamento automático é activado por
pré-definição quando liga a unidade.
Desactivar/reactivar desligamento automático:
Quando a unidade está ligada, prima .
Nota: O auto-off é desligado automaticamente quando se anula o offset.
Substituição dos adaptadores para
conectores
Os adaptadores para conectores são acessórios opcionais disponíveis no Medidor
de potência EPM-50 e Fonte de luz ELS-50. Dependendo do tipo de conector
presente na fibra a testar, poderá ser necessária a sua substituição.
Para substituir os adaptadores para conectores:
1. Segure a unidade de forma a que a porta do conector fique virada para si.
2. Rode o adaptador para conectores no sentido contrário ao dos ponteiros do
relógio para o desapertar.
3. Aperte o adaptador que pretende utilizar.
EPM-50/ELS-50 7
Iniciar 8
Limpar e ligar fibras ópticas
IMPORTANTE
Para garantir uma potência máxima e evitar leituras erróneas:
³ antes de as inserir na porta, limpe sempre as extremidades das
fibras do modo explicado a seguir. A EXFO não é responsável por
danos ou erros causados por má limpeza ou pelo mau
manuseamento das fibras.
³ Assegure-se de que o seu cabo de ligação tem conectores
apropriados. Juntar conectores não equiparados danificará os
casquilhos.
Para ligar o cabo de fibra óptica à porta:
1. inspeccione a fibra com um microscópio de fibras ópticas. Se a fibra estiver
limpa, faça a ligação à porta. Se a fibra estiver suja, limpe-a conforme explicado
em baixo.
2. Limpe as extremidades da fibra do seguinte modo:
2a. limpe, suavemente, a extremidade da fibra com uma mecha absorvente,
sem fibras, mergulhada em álcool isopropílico.
2b. Utilize ar comprimido para secar completamente.
2c. Inspeccione visualmente a fibra, para se assegurar de que está limpa.
3. A Alinhe, cuidadosamente, o conector e a porta, para evitar que a extremidade
da fibra toque na parte exterior da porta ou roce contra outras superfícies.
Se o seu conector tem uma chaveta, assegure-se de que está totalmente
encaixada no entalhe correspondente da porta.
4. Empurre o conector para que o cabo de fibra óptica fique bem encaixado,
assegurando, assim, um contacto apropriado.
Se o seu conector apresenta uma manga de parafuso, aperte suficientemente o
condutor para manter a fibra no sítio. Não aperte demasiado, uma vez que isso
danificaria a fibra e a porta.
Nota: Se o seu cabo de fibra óptica não estiver bem alinhado e/ou ligado,
detectará elevadas perdas e reflexão.
4 Medição da potência ou
perda (EPM-50)
Anulação de offsets electrónicos
Variações em termos de temperatura e de humidade afectam o desempenho dos
circuitos electrónicos e dos detectores ópticos. A anulação dos offsets electrónicos
pode eliminar estes efeitos. A sua unidade foi concebida para não necessitar da
anulação do offset em condições de funcionamento normais; contudo, deverá
fazê-lo em caso de alteração significativa das condições ambientais ou quando
são medidos valores de potência muito baixos.
IMPORTANTE
Se a luz atingir o detector durante a anulação dos offsets,
será exibido no visor a indicação LIGHT (LUZ); a anulação não
é efectuada. Terá de pressionar uma tecla para voltar ao conteúdo
de visor anterior.
Nota: Os valores definidos de fábrica serão reinstalados quando desligar a
unidade.
Para proceder à anulação do offset:
prima durante alguns segundos. A unidade
exibe a indicação NULL (anulação) no visor, enquanto
é feita a anulação dos offsets, voltando, seguidamente,
ao modo normal.
Nota: O teclado é desactivado durante a
operação.
EPM-50/ELS-50 9
Medição da potência ou perda (EPM-50) 10
Ligar o Medidor de potência à fonte
No modo de referência, a sua unidade só mostra a perda provocada pela fibra em
teste, uma vez que subtrai um valor de referência à potência medida.
Nota: Deve definir um valor de referência diferente para cada comprimento
de onda.
Para ligar o medidor de potência manualmente a uma fonte:
1. utilizando um adaptador adequado, ligar um fonte de luz (como sendo ELS-50)
à porta do detector do seu medidor de potência.
Referência
AdaptadorReferência
Ligação directa de teste
Ligação directa de teste
Conector
bulkhead
Fonte de luz
Medidor de potência
2. Active a fonte no comprimento de onda desejado.
3. Adapte a fonte e o medidor de potência ao comprimento de onda .
O comprimentos de onda é indicado no canto superior esquerdo.
4. Prima e mantenha durante alguns segundos.
O medidor de potência guarda a potência
actualmente detectada como potência de
referência nova.
A potência de referência é exibida no canto
superior direito (expressa em dBm),
sendo a leitura da perda actual comutada
automaticamente para dB.
5. Repita o procedimento para cada comprimento de onda que pretenda utilizar
como referência.
Nota: Depois de todos os comprimentos de onda desejados terem sido
referenciados, não desligue a ligação directa de teste de referência
da porta da fonte até todas as medições estarem concluídas.
Medição da potência ou perda
O processo de medição de potência absoluta é semelhante à referenciação do
medidor de potência a um fonte, excepto no que diz respeito ao passo de
referência.
Para medir a potência ou as perdas de potência:
1. caso seja necessário, anular o offset (ver Anulação de offsets electrónicos na
página 9).
2. Verifique e limpe adequadamente as suas fibras para um desempenho máximo
(ver Limpar e ligar fibras ópticas na página 8).
3. Para medir as perdas, coloque o medidor de potência junto do fonte de luz
(ver Ligar o Medidor de potência à fonte na página 10), desactivando,
seguidamente, o fonte de luz.
4. Utilizando um adaptador e uma ligação de teste adequados, ligar uma fibra em
análise a uma fonte de luz (como sendo ELS-50) e à porta do detector da sua
unidade.
Nota: Caso tenha ligado o seu medidor de potência a um fonte de luz, basta
apenas ligar a fibra em análise às ligações directas de teste utilizadas
como referência.
Adaptador
Ligação
Ligação
directa de teste
directa de teste
Conector
Conector
bulkhead
bulkhead
Fibra em análise
Fonte
Medidor de
de luz
potência
EPM-50/ELS-50 11
Medição da potência ou perda (EPM-50) 12
5. Active a fonte no comprimento de onda desejado.
6. Adapte o Product Name (source) e o Product Name (power meter) ao
comprimento de onda utilizado .

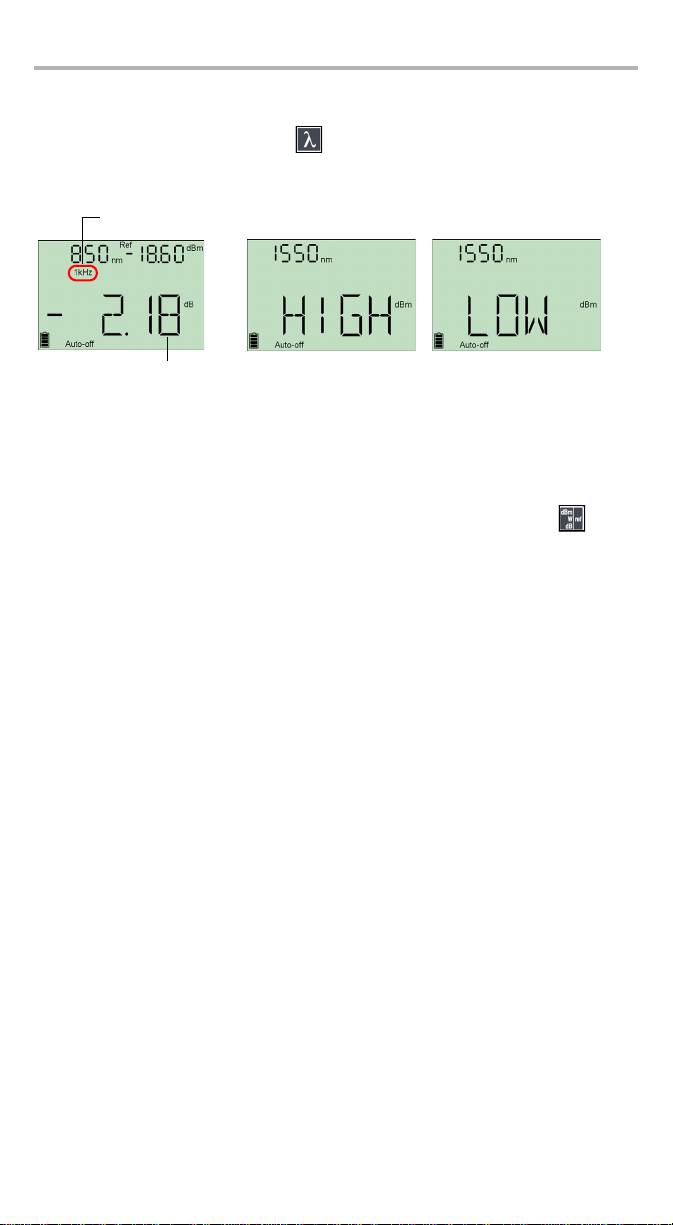

Modulação detectada
Potência actual
Quando a potência ou a perda está
ou perda
fora dos limites de potência
de fibra a ser testada
(ver Especificações técnicas na página 29)
Quando a unidade detecta um sinal modulado, exibe o valor de modulação e
a potência ou perda média medida (ver ilustração do lado esquerdo, acima).
Poderá verificar um dígito final ligeiramente instável.
7. Caso necessário, pode ainda alterar as unidades exibidas, premindo .
8. Repita este processo para outros comprimentos de onda.
5 Utilizar fonte de luz
(ELS-50)
O ELS-50 poderá conter até três fontes.
Activar/Desactivar fonte de luz
Só pode ser activada uma fonte de cada vez. Quando nenhuma fonte está activa,
a unidade exibe OFF e deixa o canto superior direito vazio.
Para activar a fonte de luz e alterar o comprimento de onda:
pressione
para activar cada fonte disponível isoladamente. A unidade exibe o
comprimento de onda e a modulação.
Para desactivar a fonte de luz:
³ pressione
até passar a última fonte;
OU
³ prima
durante alguns segundos.
Modulação do sinal de fonte
Quando activa a primeira fonte, o sinal é sempre CW (não modulado). Quando
comuta de fonte, a modulação permanece a mesma. A modulação está indicada
no canto superior esquerdo.
Os valores de modulação disponíveis são: CW, 270 Hz, 1 kHz e 2 kHz.
Para mudar o sinal de modulação:
1. Active a fonte.
2. Prima para alternar entre as modulações
disponíveis.
Nota: Quando o sinal de saída é modulado
(270Hz, 1kHz, 2kHz), verificará a menção
a piscar no canto superior esquerdo do visor.
EPM-50/ELS-50 13
Manutenção 14
6 Manutenção
Este produto não contém componentes que possam ser reparados pelo utilizador.
Contém, todavia, componentes electrónicos e ópticos sensíveis, devendo ser
manuseado com cuidado e armazenado na sua caixa de transporte quando não
utilizado.
Para ajudar a garantir uma operação duradoura e sem problemas:
³ Inspeccione sempre os conectores de fibra óptica antes da sua utilização;
caso necessário, limpe-os.
³ Mantenha a unidade livre de poeiras
³ Limpe a caixa da unidade e o painel frontal com um pano ligeiramente
humedecido com água.
³ Armazene a unidade à temperatura ambiente e num ambiente limpo e seco.
Mantenha a unidade afastada da luz solar directa.
³ Evite a humidade excessiva ou flutuações significativas ao nível da temperatura
³ Evite choques e vibrações desnecessários.
³ Caso sejam derramados líquidos sobre ou no interior da unidade, desligue
imediatamente a alimentação, desligue-a de fontes de alimentação externas,
remova as pilhas e deixe a unidade secar totalmente.
AVISO
A utilização dos dispositivos de controlo, ajuste e procedimentos de
accionamento e manutenção que não os aqui especificados poderão
implicar a exposição a radiação prejudicial.
Limpeza conectores EUI
A limpeza regular dos conectores EUI contribuirá para manter um desempenho
óptimo. Não é necessário desmontar a unidade.
IMPORTANTE
Se ocorrerem danos nos conectores internos, a caixa do módulo terá
de ser aberta, sendo necessária uma nova calibração.
Para limpar conectores EUI:
1. remova o EUI do instrumento para expor a placa base e o casquilho do
conector.
Rodar
Puxar
Empurrar
2. Humedecer uma ponta de limpeza de 2,5 mm com uma gotade álcool
isopropílico (o álcool poderá deixar vestígios se for utilizado em excesso).
3. Inserir cuidadosamente a ponta de limpeza no adaptador EUI até sair do lado
oposto (uma rotação lenta no sentido dos ponteiros do relógio poderá ajudar).
3
4
5
4. Descreva, cuidadosamente, uma volta completa com a ponta de limpeza, e
continue a rodar à medida que a vai retirando.
EPM-50/ELS-50 15
Manutenção 16
5. Repita os passos 3 a 4 com uma ponta de limpeza seca.
Nota: Assegure-se de que não toca na extremidade macia da ponta de
limpeza.
6. Limpe o casquilho da porta dos conectores do seguinte modo:
6a. Coloque uma gota de álcool isopropílico num pano de limpeza sem fibras.
IMPORTANTE
Tendo em consideração que o álcool isopropílico não é totalmente
puro, poderá deixar resíduos caso seja utilizado em abundância ou
evaporar (cerca de 10 segundos).
Evite o contacto entre a ponta do recipiente e o pano de limpeza,
deixe secar rapidamente a superfície e utilize um recipiente que
dispense apenas uma gota de álcool de cada vez.
6b. Limpe cuidadosamente o conector e o casquilho.
6c. Com um pano de limpeza sem fibras, limpar cuidadosamente as mesmas
superfícies para assegurar que o conector e o casquilho estão
perfeitamente secos.
6d. Verifique a superfície do conector com um microscópio portátil de fibras
ópticas (por exemplo, o FOMS da EXFO) ou com uma sonda de inspecção
(por exemplo, FIP da EXFO).
AVISO
A observação da superfície do conector ENQUANTO A UNIDADE ESTÁ
ACTIVA IRÁ provocar danos oculares permanentes.
7. Voltar a colocar a EUI no instrumento (empurre e rode no sentido dos ponteiros
do relógio).
8. Descarte as pontas de limpeza e os panos de limpeza após uma utilização.
Limpeza dos conectores fixos
A limpeza regular dos conectores contribuirá para manter um desempenho óptimo.
Não tente desmontar a unidade. Caso contrário, irá partir o conector.
Limpeza dos conectores fixos:
1. dobre um pano de limpeza sem fibras em quatro para formar um quadrado.
2. Humedeça o centro do pano de limpeza sem fibras com apenas uma gota
deálcool isopropílico.
IMPORTANTE
O álcool poderá deixar vestígios caso seja utilizado em excesso. Evite
o contacto entre a ponta do recipiente e o pano de limpeza e não
utilize recipientes que permitam a saída de uma quantidade de
álcool em excesso.
3. Limpe suavemente a base do conector, por três vezes, com a parte dobrada,
húmida, do pano de limpeza.
IMPORTANTE
O álcool isopropílico demora cerca de 10 segundos a evaporar. Tendo
em consideração que o álcool isopropílico não é puro, a evaporação
irá deixar resíduos microscópicos. Certifique-se de que seca as
superfícies antes da evaporação.
4. Com um pano de limpeza sem fibras, limpe cuidadosamente as mesmas
superfícies, por três vezes, descrevendo movimentos rotativos.
5. Descarte os panos de limpeza após uma utilização.
6. Humedeça uma ponta de limpeza (ponta com 2,5 mm) com apenas uma gota
de álcool isopropílico.
IMPORTANTE
O álcool poderá deixar vestígios caso seja utilizado em excesso. Evite
o contacto entre a ponta do recipiente e a ponta de limpeza e não
utilize recipientes que permitam a saída de uma quantidade de
álcool em excesso.
EPM-50/ELS-50 17
Manutenção 18
7. Insira cuidadosamente a ponta de limpeza no conector, até atingir o casquilho
no interior (uma rotação lenta no sentido dos ponteiros do relógio poderá
ajudar).
7
8
9
8. Descreva, com suavidade, uma volta completa com a ponta de limpeza.
9. Continue a rodar à medida que retira a ponta de limpeza.
10. Repita os passos 7 a 9 com uma ponta de limpeza seca (ponta de 2,5 mm da
EXFO).
Nota: Assegure-se de que não toca na extremidade macia da ponta de
limpeza e verifique se a ponta de algodão se encontra limpa.
11. Descarte a ponta de limpeza após uma utilização.
Limpeza das portas dos dispositivos de
detecção
A limpeza regular dos dispositivos de detecção irá ajudar a manter o rigor da
medição.
IMPORTANTE
Cobrir sempre os dispositivos de detecção com tampas de protecção
quando a unidade não está a ser utilizada.
Para limpar as portas dos dispositivos de detecção:
1. retire a tampa de protecção e o adaptador (FOA) do dispositivo de detecção.
2. Se o dispositivo de detecção apresentar poeiras, utilize ar comprimido.
3. Procedendo com cuidado para não tocar na extremidade macia da mecha
absorvente, humedeça a ponta de limpeza só com uma gota de álcool
isopropílico.
IMPORTANTE
O álcool poderá deixar vestígios caso seja utilizado em excesso. Não
utilize recipientes que permitam, a cada aplicação, a saída de uma
quantidade de álcool em excesso.
4. Vá aplicando uma leve pressão (para evitar partir a janela do dispositivo de
detecção) e rode lentamente a ponta de limpeza sobre a janela do dispositivo
de detecção.
5. Repita o passo 4 com uma ponta de limpeza seca ou secar com ar comprimido.
6. Descarte a ponta de limpeza após uma utilização.
EPM-50/ELS-50 19
Manutenção 20
Substituir as pilhas
A sua unidade requer três pilhas alcalinas AA ou pilhas
recarregáveis.
Para substituir as pilhas:
1. Desligar a unidade.
2. Abra a tampa do compartimento da bateria situada
no painel traseiro da unidade.
3. Substituir as pilhas, respeitando a polaridade
indicada.
4. Fechar a tampa do compartimento da bateria.
AVISO
Não deite as pilhas para o lume ou água e não provoque
curto-circuitos nos contactos eléctricos da pilha. Não a desmonte.
Nova calibração da unidade
As calibrações de fabrico e do centro de assistência baseiam-se na norma
ISO/IEC 17025, que afirma que os documentos de calibração não devem conter um
intervalo de calibração recomendado, a menos que tenha sido acordado
previamente com o cliente.
A validade das especificações depende das condições de funcionamento.
Por exemplo, o período de validade da calibração pode ser superior ou inferior,
dependendo da intensidade da utilização, das condições ambientais e da
manutenção da unidade. Deverá determinar o intervalo de calibração adequado
para a sua unidade, de acordo com os seus requisitos de precisão.
Com um utilização normal, a EXFO recomenda uma calibração anual da unidade.
Nota: O programa de garantia FlexCare inclui pacotes de
calibração/verificação (ver Assistência e reparações na página 27).
Nota: A recalibração aplica-se apenas a Medidor de potência EPM-50.
