Nikon GP-1-DSLR – page 10

Pt

10

Montar o GP-1 na Câmara

Página 2 de 2

Montar o GP-1 na Alça da Câmara

Monte o GP-1 na correia da câmara tal como

2

O adaptador de alça fornecido (햸) pode ser utilizado

mostrado (햶).

para prender o GP-1 à alça da câmara.

Prenda o adaptador de alça conforme é mostrado.

1

Não prenda o adaptador onde a alça é dobrada.

D

Montar o GP-1 na Correia da Câmara

Note que a antena GPS incorporada pode, por vezes, não

estar na direcção correcta quando o GP-1 é montado na

correia da câmara, daí que a qualidade do sinal possa

diminuir.

Pt

11

LED

Ícone

O

Estado

Pisca

Pisca

Dados do GPS não gravados.

vermelho

Pisca

Três satélites detectados; dados do

Verde

GPS gravados.

Ligado

Ligado

Quatro ou mais satélites detectados;

(verde)

Os dados do GPS são mais exactos.

Gravar Dados do GPS

Página 1 de 4

Conecte o GP-1 (página 7, 8) e ligue a câmara. O

1

LED do GP-1 (햲) acender-se-á e um ícone O será

exibido no painel de controlo, na parte superior da

câmara.

LED Ícone O

(a ilustração mostra o

painel de controlo da

câmara digital D90)

D

O Sinal de GPS

Os dados do GPS serão gravados apenas se o GP-1

for capaz de detectar três ou mais satélites. Se não

for recebido qualquer sinal do GP-1 por mais de dois

segundos, o ícone O deixará de ser exibido no painel de

controlo e os dados do GPS não serão gravados.

Pt

12

Gravar Dados do GPS

Página 2 de 4

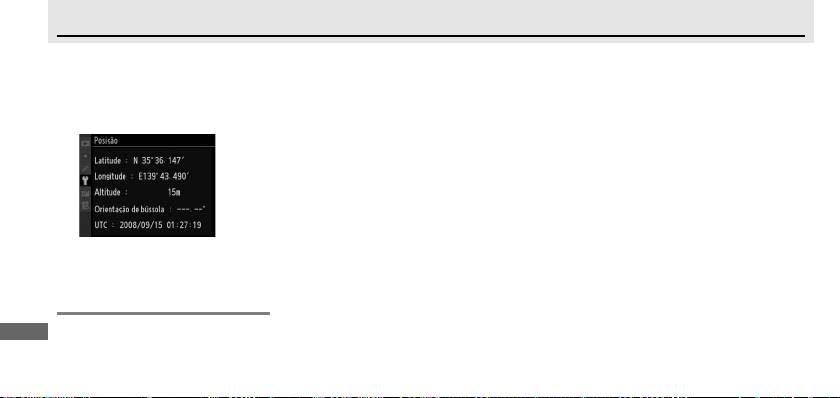

Para visualizar os dados do GPS, seleccione GPS > Posição no menu de confi guração da câmara (esta opção

2

não está disponível nas câmaras D2X, D2XS, D2HS e D200). A latitude, longitude, altitude e Tempo Universal

Coordenado (UTC) actuais serão exibidos (o exemplo abaixo mostra a apresentação em câmaras digitais

D90).

D

Tempo Universal Coordenado (UTC)

O Tempo Universal Coordenado (UTC) recebido a partir do satélite do GPS é gravado separadamente em relação à

hora indicada no relógio da câmara.

Pt

13

Gravar Dados do GPS

Página 3 de 4

Tire fotografi as. Os dados do GPS serão gravados em cada fotografi a.

3

D

Desligar exposímetro auto.

Se Activar for seleccionado em GPS > Desligar exposímetro auto. no menu de confi guração das câmaras D3,

D700, D300, e D90, os medidores de exposição desligar-se-ão automaticamente após o tempo especifi cado no menu

ajuste personalizado da câmara. Isto reduz a perda de carga da bateria, mas pode impedir que os dados do GPS sejam

gravados, caso os exposímetros não sejam activados até ao momento imediatamente anterior à tiragem da foto.

Verifi que que o ícone

O é apresentado antes do disparo. O GP-1 adquirirá, periodicamente, dados do GPS quando

a câmara ou os exposímetros estão desligados, embora o LED não acenda. Se não forem levadas a cabo nenhumas

operações durante cerca de três horas, o GP-1 desligar-se-á.

Quando uma câmara D2X, D2XS, D2HS ou D200 é conectada, ou uma câmara D3, D700, D300 ou D90 é conectada com

a opção Desactivar seleccionada em GPS > Desligar exposímetro auto., os mostradores não serão desligados

enquanto o GP-1 estiver conectado. A perda de carga da bateria da câmara pode ser reduzida desligando a câmara

quando não está a ser utilizada.

Pt

14

Gravar Dados do GPS

Página 4 de 4

Para ver os dados do GPS gravados com cada

Dados do GPS para câmaras digitais D90

4

fotografi a, pressione o botão K e apresente

as fotografi as no seu enquadramento total. A

1

LATITUDE

.

:

N

:

35

º

36. 371'

apresentação da informação da foto irá conter

2

LONGITUDE

:

E

:

139

º

43. 696'

uma página com a lista dos dados do GPS para a

3

ALTITUDE

:

35m

4

TIME(UTC)

:

2008

/

09

/

15

fotografi a actual.

:

01

:

15

:

29

N

I

KO

N

D

90

12/12

65

햲 Latitude

햶 Nome da câmara

햳 Longitude

햷 Número de

햴 Altitude

fotograma/número

햵 Tempo Universal

total de imagens

Coordenado (UTC)

O GP-1 não fornece a bússola de orientação. As condições geográfi cas e atmosféricas locais podem impedir

ou atrasar a recepção de dados do GPS. O GP-1 pode não ser capaz de receber dados do GPS no interior de

edifícios, ou na vizinhança de grandes estruturas, árvores, ou outros objectos que bloqueiem ou refl ictam sinais

de satélite. As posições dos satélites do GPS estão em constante mudança, bloqueando ou atrasando a recepção

de dados do GPS a certas horas do dia. A presença de telemóveis ou outros dispositivos que transmitam em

frequências próximas às dos satélites do GPS podem interferir com a recepção de dados do GPS.

Lembre-se que o GP-1 pode levar alguns minutos até readquirir o sinal se a unidade não tiver sido utilizada por

um longo período, ou tenha sido deslocada para muito longe desde a última recepção de dados do GPS.

Pt

15

Notas àcerca do GP-1

• Não deixar cair: O produto pode deixar de funcionar bem se sujeito a choques ou vibrações fortes.

• Mantenha seco: Este produto não é à prova de água e pode avariar se imerso ou exposto à agua.

• Evitar mudanças bruscas de temperatura: Mudanças bruscas de temperatura, tal como quando se entra ou sai

de um edifício aquecido em dias quentes, podem causar condensação dentro do dispositivo. Para evitar a

condensação, coloque o dispositivo numa pasta ou num saco de plástico, antes de o expor a mudanças de

temperatura bruscas.

• M an te r af as ta do d e c am po s m ag nét ic os for te s: Não utilizar ou guardar este dispositivo na vizinhança de equipamentos

que gerem forte radiação electromagnética ou campos magnéticos. Cargas estáticas ou campos magnéticos

fortes produzidos por equipamentos como transmissores de rádio podem afectar os circuitos internos do

produto.

• Uma nota acerca de dispositivos electrónicos: Em casos extremamente raros, uma forte carga estática externa pode

fazer com que o dispositivo deixe de funcionar. Desligue a câmara e desconecte e volte a conectar o GP-1.

Em caso de mau funcionamento continuado, contacte o seu vendedor ou o representante de assistência

autorizado da Nikon.

Pt

16

Precauções de Utilização

Este produto não deve ser exportado sem a autorização das autoridades governamentais competentes.

Pt

17

Câmaras suportadas Câmaras digitais Nikon D3, D700, D300, D2X, D2XS, D2HS, D200, e D90

Receptor Canais de procura: 18 (de acordo com o SBAS)

Hora de recepção

*

Início a frio: Aprox. 45 segs Início a quente: Aprox. 5 segs

Taxa de actualização Uma vez por segundo

Formato dos dados NMEA (National Marine Electronics Association) versão 2.3 (compatível com a versão 3.01)

Geodésicas WGS84

Precisão do GPS

*

Horizontal: 10 m RMS

Interfaces Terminais de conexão e acessórios, USB

Consumo médio de energia 180 mW

Temperatura de funcionamento 0 °C – 40 °C

Dimensões (L × A × P) Aprox. 45,5 × 25,5 × 50 mm

Peso Aprox. 24 g

Comprimento do cabo Aprox. 25 cm (GP1-CA10 e GP1-CA90)

Acessórios compatíveis Cabo de disparo remoto MC-DC2 (disponível em separado) Cabo USB UC-E4 (fornecido com câmaras digitais SLR)

* A céu aberto (sem obstruções por perto)

Especifi cações

Pt

18

Conectar o GP-1 a um Computador

O GP-1 pode fornecer dados de GPS a um computador para uso em software de mapeamento e outras aplicações.

Ligue o cabo USB UC-E4 fornecido com a sua câmara digital ao terminal USB (햳) do GP-1 e ligue o cabo ao

computador. A energia é fornecida pelo computador. As drivers para Windows XP e Windows Vista estão disponíveis

nos websites da Nikon, juntamente com outras informações acerca de como usar o GP-1 com um computador:

• Para utilizadores nos E.U.A.: http://www.nikonusa.com/

• Para utilizadores na Europa e África: http://www.europe-nikon.com/support

• Para utilizadores na Ásia, Oceânia, e Médio Oriente: http://www.nikonasia.com/

Se o GP-1 estiver conectado, em simultâneo, a uma câmara e um computador, os dados do GPS serão fornecidos

apenas pelo computador.
