Installazione

!

 È importante conservare questo libretto per

poterlo consultare in ogni momento. In caso

di vendita, di cessione o di trasloco, assicu-

rarsi che resti insieme alla lavabiancheria per

informare il nuovo proprietario sul funziona-

mento e sui relativi avvertimenti.

!

 Leggere attentamente le istruzioni: ci sono

importanti informazioni sull’installazione,

sull’uso e sulla sicurezza.

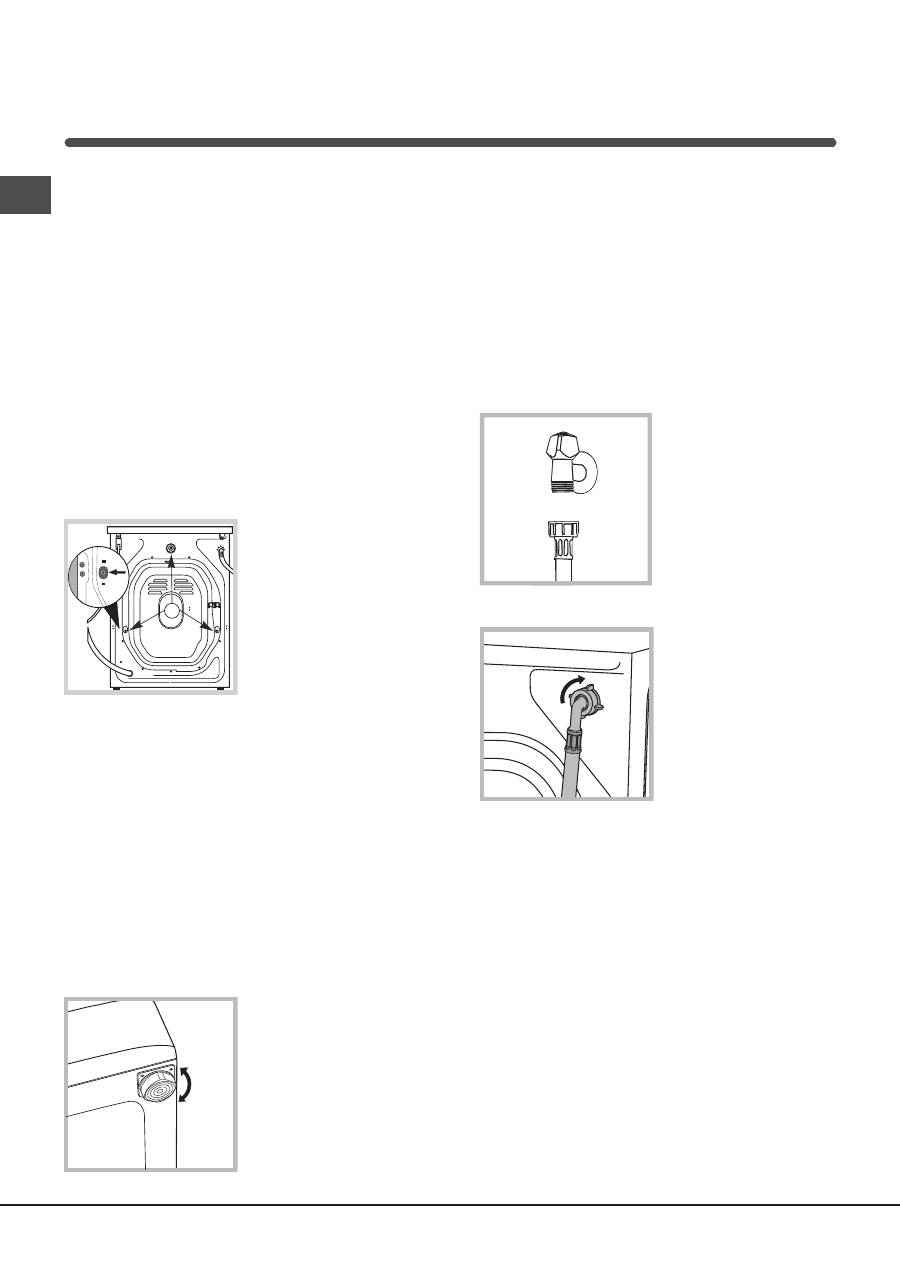

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia

subìto danni nel trasporto. Se fosse danneg-

giata non collegarla e contattare il rivenditore.

3. Rimuovere le 3 viti

di protezione per il

trasporto e il gom-

mino con il relativo

distanziale, posti

nella parte posteriore

(

vedi figura

).

4. Chiudere i fori con i tappi di plastica in

dotazione.

5. Conservare tutti i pezzi: qualora la lava-

biancheria debba essere trasportata, dovran-

no essere

rimontati.

!

 Gli imballaggi non sono giocattoli per bam-

bini.

Livellamento

1. Installare la lavabiancheria su un pavimen-

to piano e rigido, senza appoggiarla a muri,

mobili o altro.

2. Se il pavimento

non fosse perfet-

tamente orizzonta-

le, compensare le

irregolarità svitando

o avvitando i piedini

anteriori

(vedi figura);

l’angolo di inclina-

zione, misurato sul

piano di lavoro, non

deve superare i 2°.

Un accurato livellamento dà stabilità alla

macchina ed evita vibrazioni, rumori e spo-

stamenti durante il funzionamento. In caso di

moquette o di un tappeto, regolare i piedini in

modo da conservare sotto la lavabiancheria

uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di

alimentazione dell’acqua

1. Collegare  il tubo

di alimentazione

avvitandolo a un

rubinetto d’acqua

fredda con bocca

filettata da 3/4 gas

(vedi figura).

Prima di allacciare,

far scorrere l’acqua

finché non sia limpi-

da.

2. Collegare il tubo

di alimentazione alla

lavabiancheria

avvitandolo all’appo-

sita presa d’acqua,

nella parte posteriore

in alto a destra

(vedi

figura)

.

3. Fare attenzione che nel tubo non ci siano

né pieghe né strozzature.

!

 La pressione idrica del rubinetto deve es-

sere compresa nei valori della tabella Dati

tecnici

(vedi pagina a fianco).

!

 Se la lunghezza del tubo di alimentazione

non fosse sufficiente, rivolgersi a un negozio

specializzato o a un tecnico autorizzato.

!

 Non utilizzare mai tubi già usati.

!

 Utilizzare quelli in dotazione alla macchina.

75

I

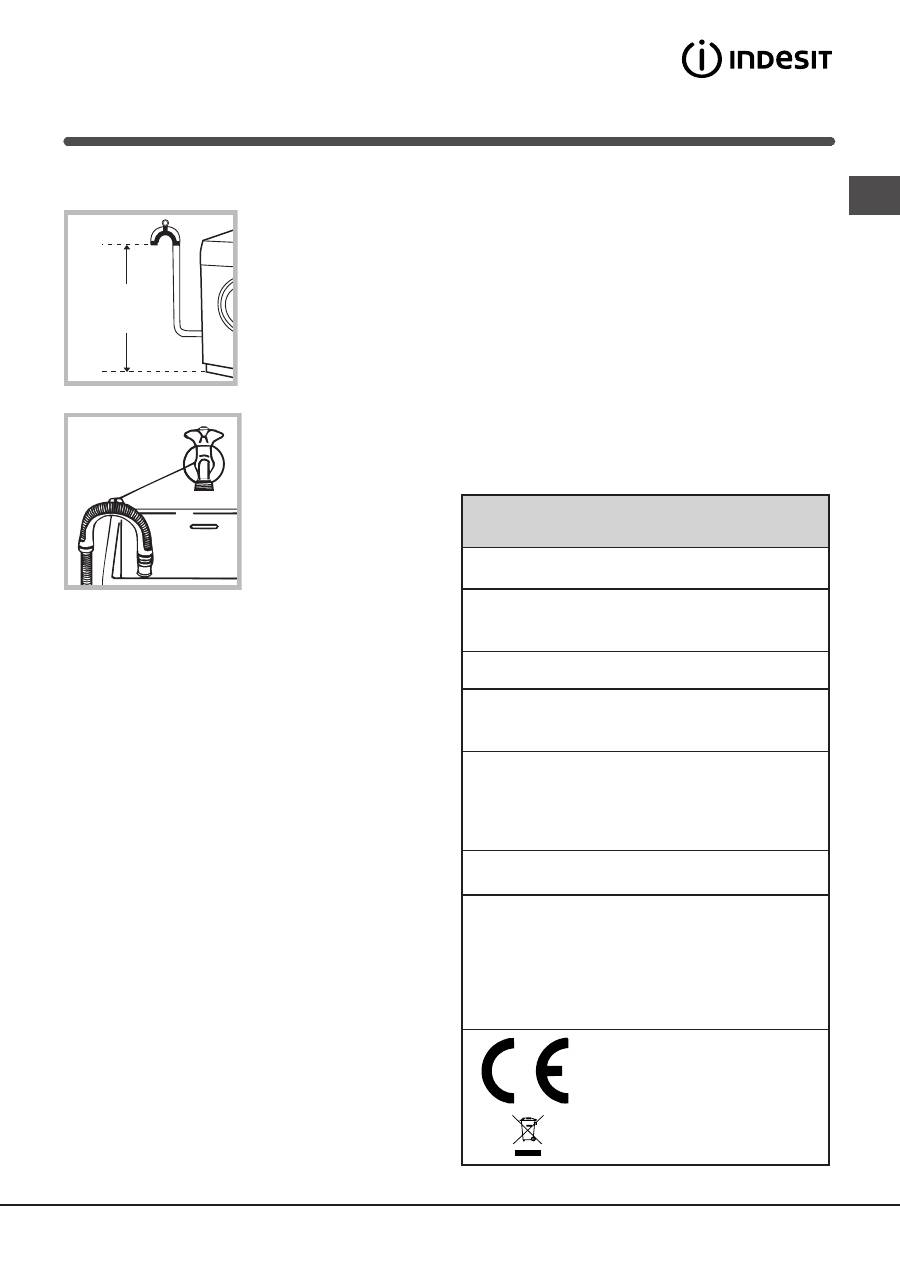

Collegamento del tubo di scarico

Collegare il tubo di

scarico, senza pie-

garlo, a una condut-

tura di scarico o a

uno scarico a muro

posti tra 65 e 100

cm da terra;

oppure appoggiarlo

al bordo di un lavan-

dino o di una vasca,

legando la guida in

dotazione al

rubinetto (

vedi figu-

ra

). L’estremità libera

del tubo di scarico

non deve rimanere

immersa nell’acqua.

!

 È sconsigliato usare tubi di prolunga; se in-

dispensabile, la prolunga deve avere lo stes-

so diametro del tubo originale e non superare

i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della

corrente, accertarsi che:

•  la presa abbia la messa a terra e sia a nor-

   ma di legge;

•  la presa sia in grado di sopportare il carico

  massimo di potenza della macchina, indi

   cato nella tabella Dati tecnici

(vedi a fianco);

•  la tensione di alimentazione sia compresa

    nei valori indicati nella tabella Dati tecnici

   (

vedi a fianco

);

•  la presa sia compatibile con la spina della

  lavabiancheria. In caso contrario sostituire

   la presa o la spina.

!

 La lavabiancheria non va installata all’aper-

  to, nemmeno se lo spazio è riparato, perché

  è molto pericoloso lasciarla esposta a piog-

  gia e temporali.

!

 A lavabiancheria installata, la presa della

  corrente deve essere facilmente raggiungibile.

!

 Non usare prolunghe e multiple.

!

 Il cavo non deve subire piegature o com-

pressioni.

!

 Il cavo di alimentazione deve essere sostituito

solo da tecnici autorizzati.

Attenzione! L’azienda declina ogni responsabili-

tà qualora queste norme non vengano rispetta-

te.

Primo ciclo di lavaggio

Dopo l’installazione, prima dell’uso, effettuare

un ciclo di lavaggio con detersivo e senza bian-

cheria impostando il programma

2

.

65 - 100 cm

Dati tecnici

Modello

IWB 5105

Dimensioni

larghezza cm 59,5

altezza cm 85

profondità cm 52,5

Capacità

da 1 a 5 kg

Collegamen-

ti elettrici

vedi la targhetta caratteristi-

che tecniche applicata sulla

macchina

Collegamen-

ti idrici

pressione massima

1 MPa (10 bar)

pressione minima

0,05 MPa (0,5 bar)

capacità del cesto 46 litri

Velocità di

centrifuga

sino a 1000 giri al minuto

Programmi

di

controllo

secondo

la direttive

1061/2010 e

1015/2010

programma 3; cotone stan-

dard 60°C.

programma 4; cotone stan-

dard 40°C;

Questa apparecchiatura è

conforme alle seguenti Diret-

tive Comunitarie:

- 2004/108/CE (Compatibilità

Elettromagnetica)

- 2002/96/CE

- 2006/95/CE (Bassa Tensione)
