Indesit H593LIX: instruction
Class: Kitchen Appliances
Type:
Manual for Indesit H593LIX
DE
EN
IT
Deutsch, 12
English, 15
Italiano, 18
FR
ES
NL
Français, 21
Español, 24
Nederlands, 27
PT
RU
Português, 30
РУССКИЙ
, 33
H 563 L
H 573 L
H 593 L
Betriebsanleitung
Instructions for use
Istruzioni per l’uso
Mode d’emploi
Instrucciones de uso
Gebruiksaanwijzingen
Instruções de uso
Инструкция
по
зксплуатации
2
3

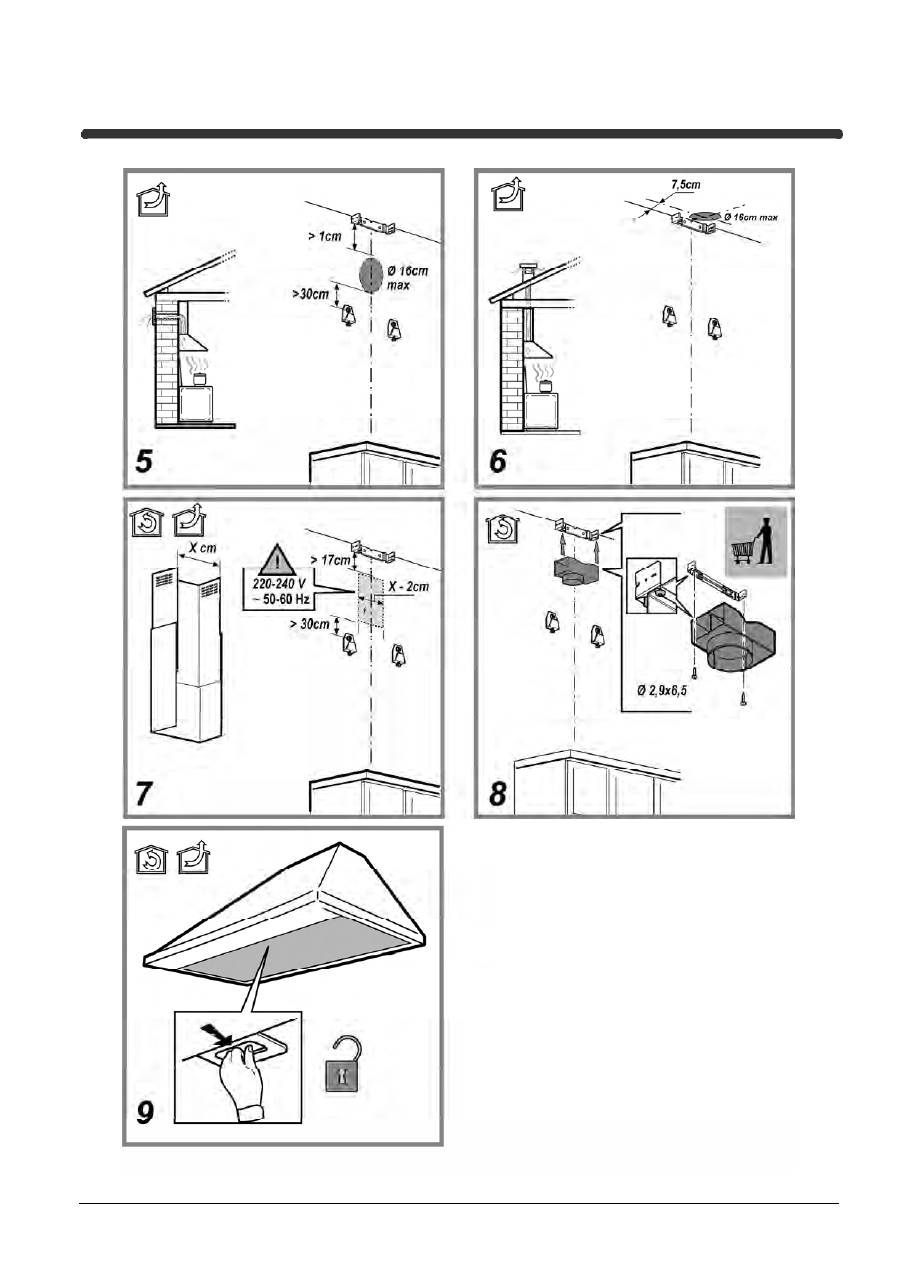

4
5
6
7
Deutsch
8
DE
Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt
eingehalten werden.
Es wird keinerlei Haftung übernommen für mögliche
Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die
Dunstabzugshaube ist ausschliesslich zum Einsatz im privaten Haushalt
vorgesehen.
!
Es ist wichtig diese Bedienungsanleitung zu behalten um sie in jedem
Moment nachzuschlagen. Im Fall von Verkaufen, Abtretung oder Umziehen,
versichern Sie sich bitte dass Sie mit dem Produkt zusammen bleibt.
!
Die Bedienungsanleitungen richtig lesen: es gibt wichtige Informationen
ueber die Installation, Benutzen und Sicherheit.
!
Keine elektrische oder mechanische Aenderungen auf dem Produkt oder
auf die Fluchtleitungen machen.
ALLGEMEINE SICHERHEIT
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite
der Dunstabzugshaube darf 60cm im Fall von elektrischen Kochfeldern und
70cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand
vorgeben, ist dieser zu berücksichtigen.
Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken
geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden,
der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind.
Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss.
Achtung!
Das Gerät nicht an das Stromnetz anschließen, solange die
Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät
durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung
vom Stromnetz getrennt werden.
Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe
tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu
bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden,
sofern dies nicht ausdrücklich angegeben wird.
Der Raum muss über eine hinreichende Belüftung verfügen, wenn die
Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten
gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer
als 4 Pa (4 x 10-5 bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der
Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher
ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das
überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft
sind die Vorschriften der zuständigen örtlichen Behörden strengstens
einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS
EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen
Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur
Auswechselung und Reinigung der Filter führt zu Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben
werden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des
Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten
Anweisungen verschuldet wurden.
ELEKTRISCHER ANSCHLUSS
Die Netzspannung muss der Spannung entsprechen, die auf dem
Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen
Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden
Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen.
Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker
nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der
Montage anzubringen, der unter Umständen der Überspannung Kategorie III
entsprechend den Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
Hinweis!
Vor der Inbetriebnahme muss sichergestellt sein, dass die
Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.
Austausch des Netzkabels
Hinweis!
Zur Vermeidung von Gefahren darf die Auswechselung des
Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.
ABLEITUNG DER ABLUFT
(bei Abluftversionen)
Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selben
Durchmesser wie der Luftausgang verbinden (Anschlussflansch).
Die Benutzung von Rohren und Wandabluftauslass mit geringerem
Durchmesser, verursacht eine Verringerung der Abluftleistung und eine
drastische Zunahme der Geraeuschentwicklung.
Jegliche Verantwortung diesbezueglich wird daher abgelenkt
!
Eine möglichst kurze Leitung verwenden.
!
Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen
verwenden (max. Winkel der Krümmung: 90°).
!
Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.
!
Die Innenfläche der Leitung muss so glatt wie möglich sein.
!
Das Material der Leitung muss von den Normen zugelassen sein.
!
Jegliche Verantwortung wird von der Firma abgelehnt, sollten diese Normen
nicht respektiert werden.
UMLUFT- ODER ABLUFTBETRIEB ?
!
Ihre Haube wird als Abzugshaube geliefert.
Um die Abzugshaube in der Umluftversion verwenden zu können, braucht
der AKTIVKOHLE-FILTERSYSTEM installiert zu werden.
Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das
AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhältlich ist.
Anmerkung:
Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es
schon in der Haube installiert worden sein.
Die Informationen über den Umbau der Abzugshaube in Umlufthaube sind
in dieser Gebrauchsanleitung enthalten.
Abluftbetrieb
Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins
Freie geleitet.
Das Abluftrohr wird hierbei nicht geliefert und soll separat angekauft werden.
Das Abluftrohr muß denselben Durchmesser wie der Abluftstutzen aufweisen.
Das Abluftrohr muß muß in waagrechter Lage leicht nach oben geneigt sein (ca.
10%), damit die Luft ungehindert ins Freie abgeleitet werden kann.
Note
. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter versehen sein, so muß
dieser entfernt werden.
Umluftbetrieb
Zwei Aktivkohlefilter bestellen und einbauen (die Aktivkohlefilter sind in Ihrem
Fachgeschaeft erhaeltlich).
Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und
Kochdünsten bevor diese durch das obere Gitter in die Küche zurückströmt.
9
DE
BEDIENELEMENTE
a.
Schalter ON/OFF Beleuchtung
b.
Schalter OFF der Absaugfunktion
c.
Schalter zum Einschalten der geringsten Saugstärke
d.
Schalter zum Einschalten der mittleren Saugstärke
e.
Schalter zum Einschalten der maximalen Saugstärke
WARTUNG
Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch
Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu
machen.
Reinigung
Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt
werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur
Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine
Produkte verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Achtung:
Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und
zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese
Anweisungen sind unbedingt zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor
oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung
der oben angeführten Sicherheitsvorschriften zurückzuführen sind.
Wartung der Fettfilter
Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu
binden.
Der Metallfettfilter
muss einmal monatlich gewaschen werden. Das kann mit
einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger
Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in
keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.
Wartung des Aktivkohlefilters
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen
entstehen.
Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des
Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die
Sättigung des
Aktivkohlefilters
auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
•
Den Fettfilter wegmachen.
•
Die Schutzgitter zu beiden Seiten des Motorlaufrades mit je einem
Aktivkohlefilter bedecken, danach den mittleren Griff
P
der Filter im
Uhrzeigersinn drehen.
•
Um die Filter abzumontieren, den mittleren Griff
P
eines jeden Filters
entgegen dem Uhrzeigersinn drehen.
• Die
Gegenfettfilter wiederdaraufmachen.
Ersetzen der Lampen
Das Gerät vom Stromnetz nehmen.
Hinweis:
Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.
1.
Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder
ähnlichem entfernen.
2.
Die defekte Lampe auswechseln.
Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und
darauf achten, diese nicht mit den Händen zu berühren.
3.
Die Lampenabdeckung wieder schließen (Schnappverschluss).
10
DE
EN
ENTSORGUNG
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie
2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes
Gerät mit einer Kennzeichnung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die
Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten
Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches
Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich
ziehen.
Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes
Symbol
einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist.
Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung
für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen
Bestimmungen zur Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung,
an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie
dieses Gerät erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu erhalten.
BETRIEBSSTÖRUNGEN
Wenn etwas nicht zu funktionieren scheint, folgende Kontrollen durchführen,
bevor der Kundendienst gerufen wird:
•
Wenn die Abzugshaube nicht funktioniert:
Prüfen,
ob:
- ein Stromausfall vorliegt.
- eine Geschwindigkeit gewählt wurde.
•
Wenn die Leistung der Abzugshaube mangelhaft ist:
Prüfen,
ob:
- die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch
und Dämpfen ausreicht.
- die Küche ausreichend belüftet ist, um eine Luftansaugung zuzulassen.
- der Kohlefilter verbraucht ist (bei Umluftversion).
•
Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet
hat.
Prüfen,
ob:
- ein Stromausfall vorliegt.
- die allpolige Trennvorrichtung ausgelöst wurde.
Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für
mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unter-
brechen und dann die Haube erneut einschalten. Kann die Störung nicht
behoben werden, kontaktieren Sie bitte den Kundendienst.
TECHNISCHE DATEN
Modell H 563 L
Höhe (Abluftbetrieb)
73,3-114,8 cm
Höhe (Umluftbetrieb)
81,8-114,8 cm
Breite
59,9 cm
Tiefe
51,5 cm
Bruttogewicht
12,15 Kg
Stromentnahme insgesamt
160 W
Stromentnahme Motor
1x120 W
Stromentnahme Lampen
2x20 W (G4)
Ø des Abluftrohrs
15 cm
Modell H 573
Höhe (Abluftbetrieb)
73,3-114,8 cm
Höhe (Umluftbetrieb)
81,8-114,8 cm
Breite
69,9 cm
Tiefe
51,5 cm
Bruttogewicht
14 Kg
Stromentnahme insgesamt
160 W
Stromentnahme Motor
1x120 W
Stromentnahme Lampen
2x20 W (G4)
Ø des Abluftrohrs
15 cm
Modell H 593
Höhe (Abluftbetrieb)
73,3-114,8 cm
Höhe (Umluftbetrieb)
81,8-114,8 cm
Breite
89,9 cm
Tiefe
51,5 cm
Bruttogewicht
14,85 Kg
Stromentnahme insgesamt
160 W
Stromentnahme Motor
1x120 W
Stromentnahme Lampen
2x20 W (G4)
Ø des Abluftrohrs
15 cm
Dieses Gerät wurde gemäß folgender Richtlinien entworfen:
•
Niederspannungsrichtlinie 2006/95/EC (12-12-2006)
• “EMV”-Richtlinie
2004/108/EC (15-12-2004)
Teile, die nicht zum Lieferumfang des Produkts gehören
