Installation

!

 Es ist äußerst wichtig, diese Bedienungsanlei-

tung sorgfältig aufzubewahren, um sie jederzeit

zu Rate ziehen zu können. Sorgen Sie dafür,

dass sie im Falle eines Umzugs oder einer Über-

gabe an einen anderen Benutzer das Gerät

stets begleitet, damit auch der neue Inhaber die

Möglichkeit hat, diese zu Rate zu ziehen.

!

 Lesen Sie die Hinweise bitte aufmerksam

durch, sie liefern wichtige Informationen hin-

sichtlich der Installation, des Gebrauchs und

der Sicherheit.

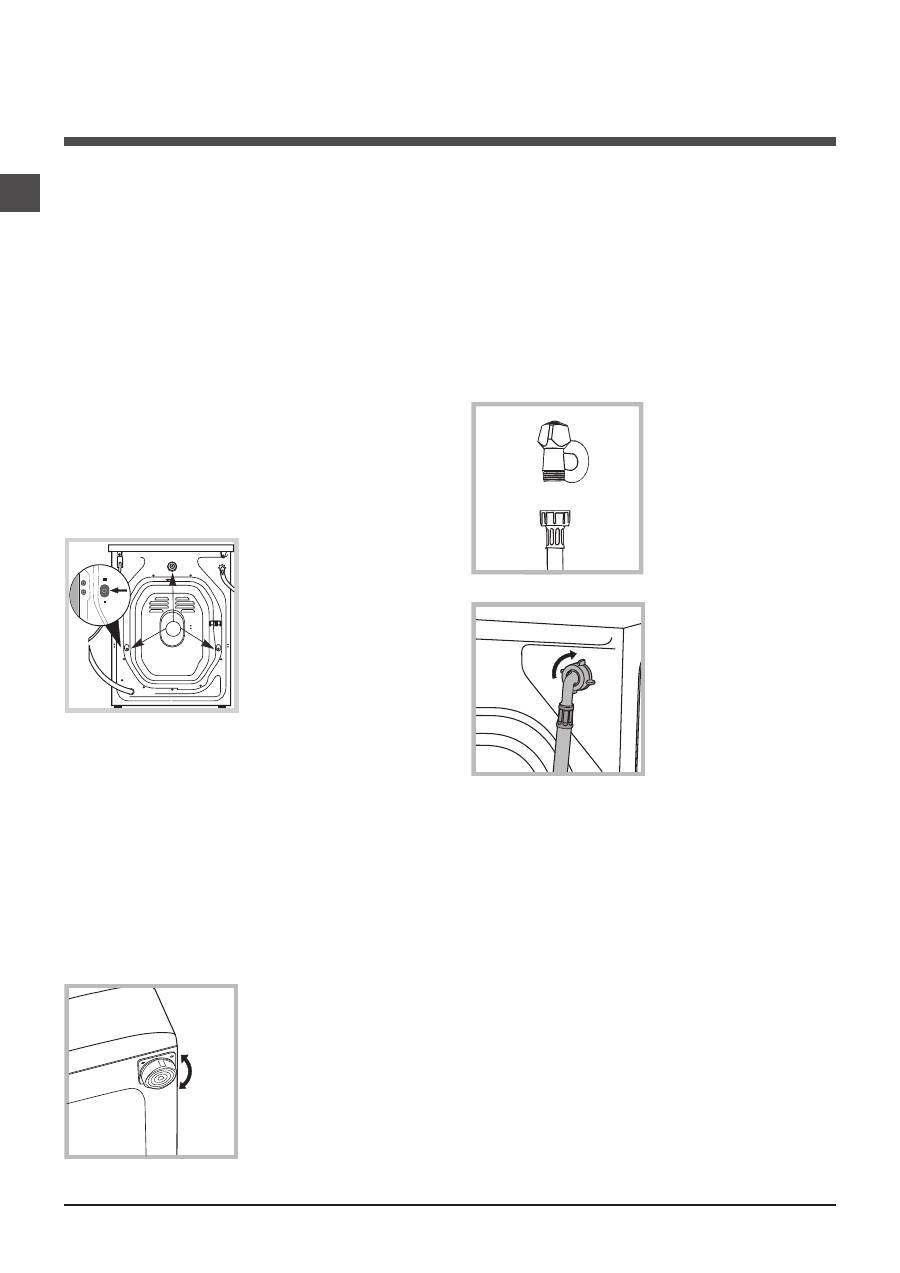

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat

keine Transportschäden erlitten hat. Im Falle ei-

ner Beschädigung Gerät bitte nicht anschließen,

sondern den Kundendienst anfordern.

3. Die 3 Tran-

sportschutz-schrau-

ben herausschrau-

ben und die an der

Geräterückwand

befindlichen Distan-

zstücke aus Gummi

entfernen (

siehe Ab-

bildung

).

4. Die Öffnungen mittels der mitgelieferten

Abdeckungen verschliessen.

5. Sämtliche Teile aufbewahren: Sollte der

Waschautomat erneut transportiert werden,

müssen diese Teile wieder eingesetzt werden.

!

 Verpackungsmaterial ist kein Spielzeug für

Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem

ebenen, festen, schwingungsfreien Untergrund

aufgestellt werden ohne diesen an Wände, Mö-

bel etc. direkt anzulehnen.

2. Sollte der Boden

nicht perfekt eben

sein, müssen die

Unebenheiten durch

An- bzw. Ausdrehen

der vorderen Stellfüße

ausgeglichen werden

(siehe Abbildung)

, der

auf der Arbeitsfläche

zu ermittelnde Nei-

gungsgrad darf 2°

nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die

erforderliche Stabilität, durch die Vibrationen,

Betriebsgeräusche und ein Verrücken des

Gerätes vermieden werden. Bei Teppichböden

müssen die Stellfüße so reguliert werden, dass

ein ausreichender Freiraum zur Belüftung unter

dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den

Wasserschlauch an

einen Kaltwasserhahn

mit  ¾-GAS-Gewinde-

anschluss an

(siehe

Abb.).

 Lassen Sie

das Wasser vor dem

Anschluss so lange

auslaufen, bis klares

Wasser austritt.

2. Das andere Ende

des Schlauches an

den oben rechts am

Rückteil des Wasch-

vollautomaten befin-

dlichen Wasseran-

schluss anschließen

(siehe Abbildung)

.

3. Der Schlauch darf hierbei nicht eingeklemmt

oder abgeknickt werden.

!

 Der Wasserdruck muss innerhalb der Wer-

te liegen, die in der Tabelle der technischen

Daten angegeben sind

(siehe nebenstehende

Seite).

!

 Sollte der Zulaufschlauch nicht lang genug

sein, dann wenden Sie sich bitte an einen

Fachhändler oder an einen autorisierten Fach-

mann.

!

 Verwenden Sie niemals bereits gebrauchte

Schläuche.

!

 Verwenden Sie die Schläuche, die mit dem

Gerät geliefert wurden.

DE

15

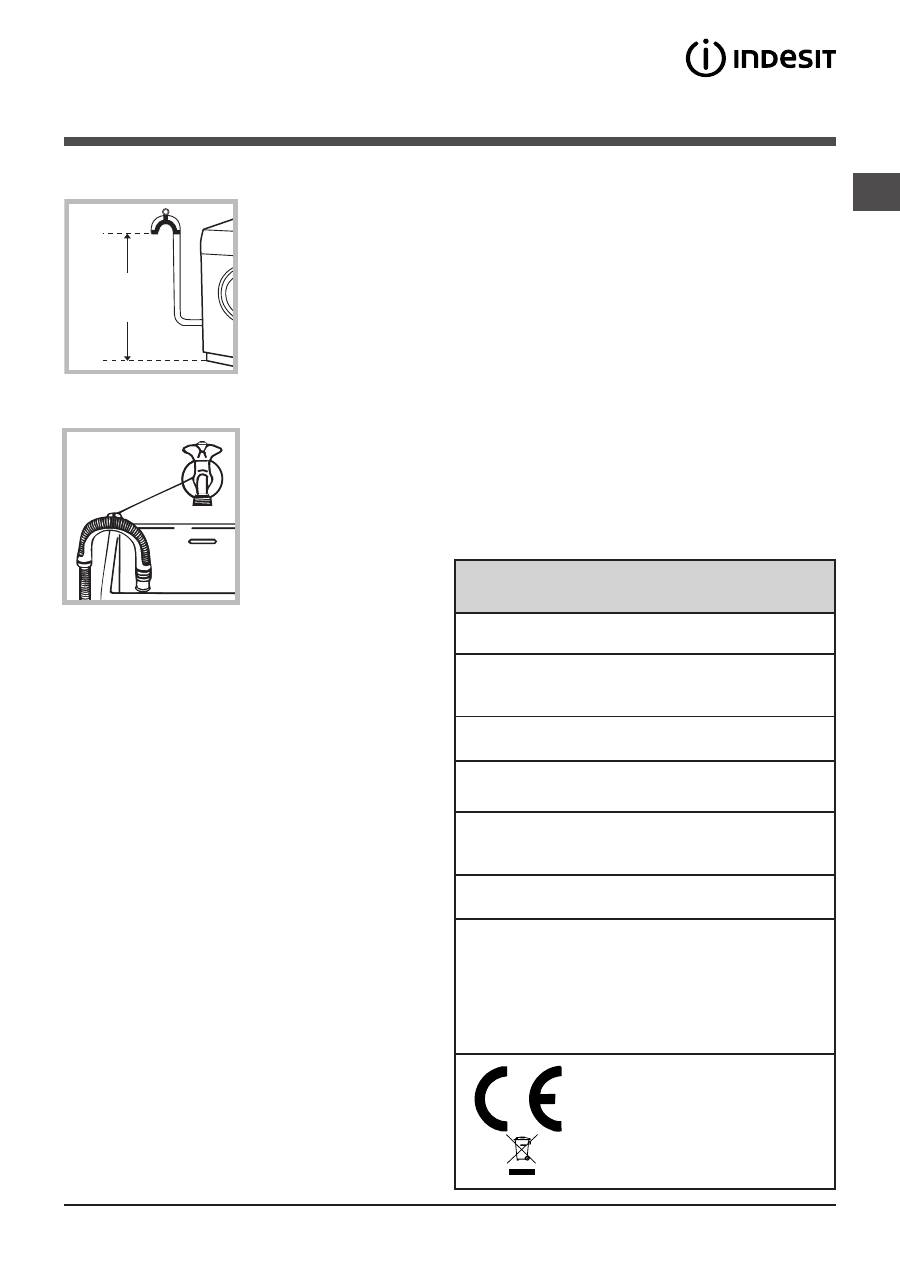

Anschluss des Ablaufschlauches

Schließen Sie den

Ablaufschlauch ohne

ihn dabei abzuknicken

an einen geeigneten

Abfluss an. Die Minde-

stablaufhöhe beträgt

65 - 100 cm (gemes-

sen vom Boden), oder

hängen Sie diesen

mittels des Schlau-

chhalters gesichert in

ein Becken oder Wanne ein;

Befestigen Sie diesen

mittels des mitgelie-

ferten Schlauchhal-

ters z.B. an einen

Wasserhahn (

siehe

Abbildung

). Das freie

Ablaufschlauchende

darf nicht unter Wa-

sser positioniert wer-

den.

!

 Verlängerungsschläuche sollten nicht einge-

setzt werden. Sollte dies unvermeidlich sein,

muss die Verlängerung denselben Durchmes-

ser des Originalschlauchs aufweisen und darf

eine Länge von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdo-

se ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung

verfügt;

• die Steckdose die in den Technischen Daten

angegebenen Höchstlast des Gerätes trägt

(siehe  nebenstehende Tabelle);

•  die Stromspannung den in den Technischen

Daten  angegebenen Werten entspricht (

siehe

nebentehende Tabelle

);

•  die Steckdose mit dem Netzstecker des

  Waschvollautomaten kompatibel ist. An-

dernfalls muss der Netzstecker (oder die

Steckdose) ersetzt werden.

!

 Der Waschvollautomat darf nicht im Freien

installiert werden, auch nicht, wenn es sich

um einen geschützten Platz handelt. Es ist

gefährlich, das Gerät Gewittern und Unwettern

auszusetzen.

!

 Die Steckdose sollte nach installiertem Gerät

leicht zugänglich sein.

!

 Verwenden Sie bitte keine Verlängerungen

oder Mehrfachstecker.

!

 Das Netzkabel darf nicht gebogen bzw. ein-

geklemmt werden.

!

 Das Versorgungskabel darf nur durch autori-

sierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei

Haftung, sollten diese Vorschriften nicht genau

beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor

erstmaligem Gebrauch erst einen Waschgang

(mit Waschmittel) ohne Wäsche durchlaufen.

Stellen Sie hierzu das Waschprogramm

2

ein.

65 - 100 cm

Technische Daten

Modell

IWB 5105

Abmessun-

ge

Breite 59,5 cm

Höhe 85 cm

Tiefe 52,5 cm

Fassung-

svermögen

1 bis 5 kg

Elektroan-

schlüsse

siehe das am Gerät befindliche

Typenschild

Wasseran-

schlüsse

Höchstdruck 1 MPa (10 bar)

Mindestdruck 0,05 MPa (0,5 bar)

Trommelvolumen 46 Liter

Schleuder-

touren

bis zu 1000 U/min.

Prüfpro-

gramme

gemäß der

Richtlinien

1061/2010

und

1015/2010

Programm 3: Baumwolle 60°C.

Programm 4: Baumwolle 40°C.

Dieses Gerät entspricht den

folgenden EG-Richtlinien:

- 2004/108/CE (elektromagneti-

sche Verträglichkeit) und nach-

folgenden Änderungen

- 2002/96/CE

- 2006/95/CE (Niederspannung)
