Originalbetriebsanleitung 1 Symbole 2 Geräteelemente

Die angegebenen Abbildungen befinden sich am

Anfang und am Ende der Bedienungsanleitung.

3 Bestimmungsgemäße Verwen- dung

Bestimmungsgemäß sind die Stichsägen zum Sä-

gen von Holz und holzähnlichen Werkstoffen vorge-

sehen. Mit den von Festool angebotenen Spezialsä-

geblättern können die Maschinen auch zum Sägen

von Kunststoff, Stahl, Aluminium, Buntmetall und

Keramikplatten verwendet werden.

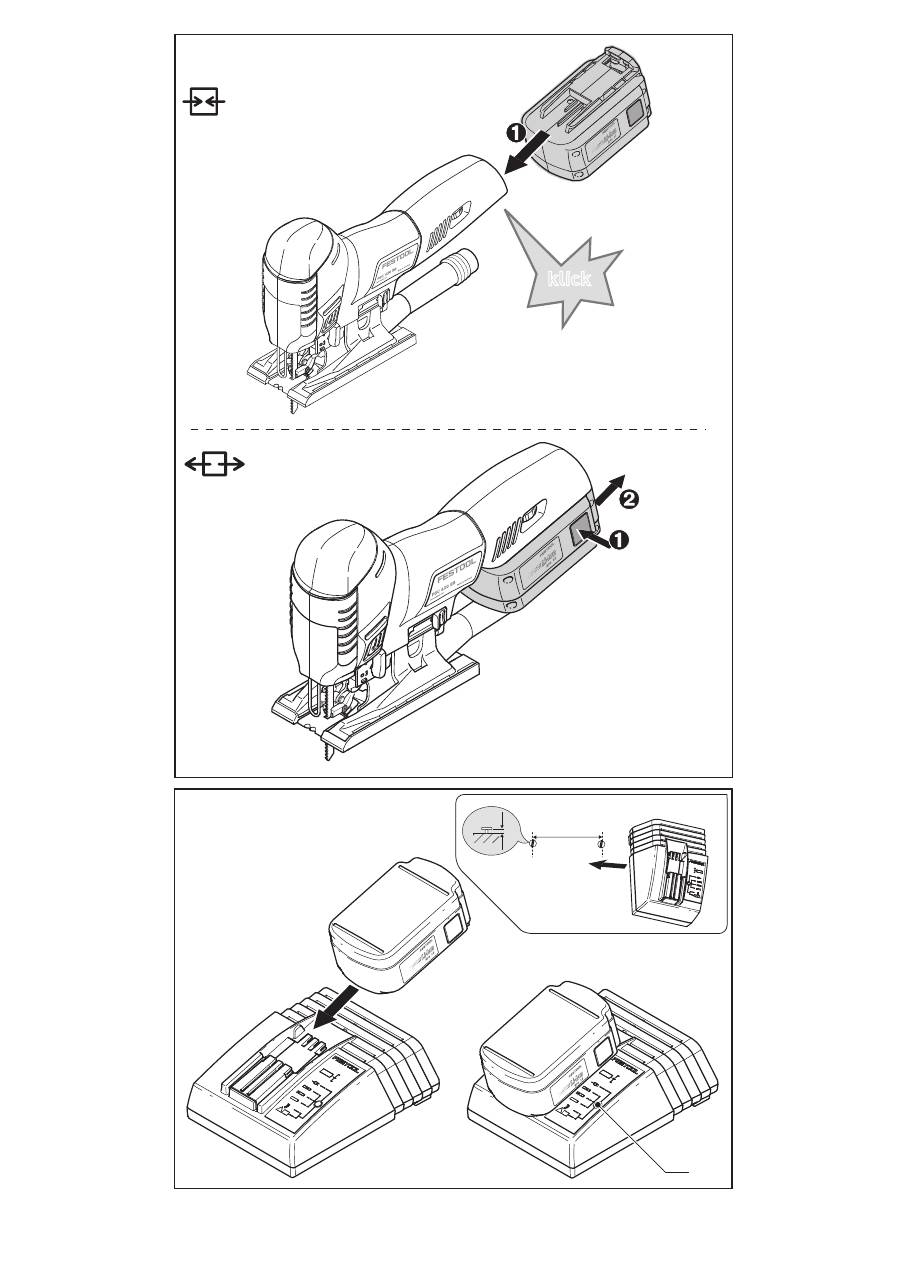

Das Ladegerät TRC 3 ist zum Aufladen der aufge-

führten Akkupacks bestimmt.

Bei nicht bestimmungsgemäßem Gebrauch

haftet der Benutzer.

4 Technische Daten

1

Symbole ................................................

6

2

Geräteelemente....................................

6

3

Bestimmungsgemäße Verwendung.....

6

4

Technische Daten .................................

6

5

Sicherheitshinweise .............................

7

6

Inbetriebnahme ....................................

8

7

Einstellungen........................................

9

8

Arbeiten mit der Maschine...................

11

9

Wartung und Pflege..............................

11

10 Zubehör ................................................

12

11 Transport ..............................................

13

12 Umwelt .................................................

13

13 EG-Konformitätserklärung ..................

13

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Anleitung/Hinweise lesen!

Atemschutz tragen!

Gehörschutz tragen!

Schutzbrille tragen!

Schutzhandschuhe tragen!

Nicht in den Hausmüll geben.

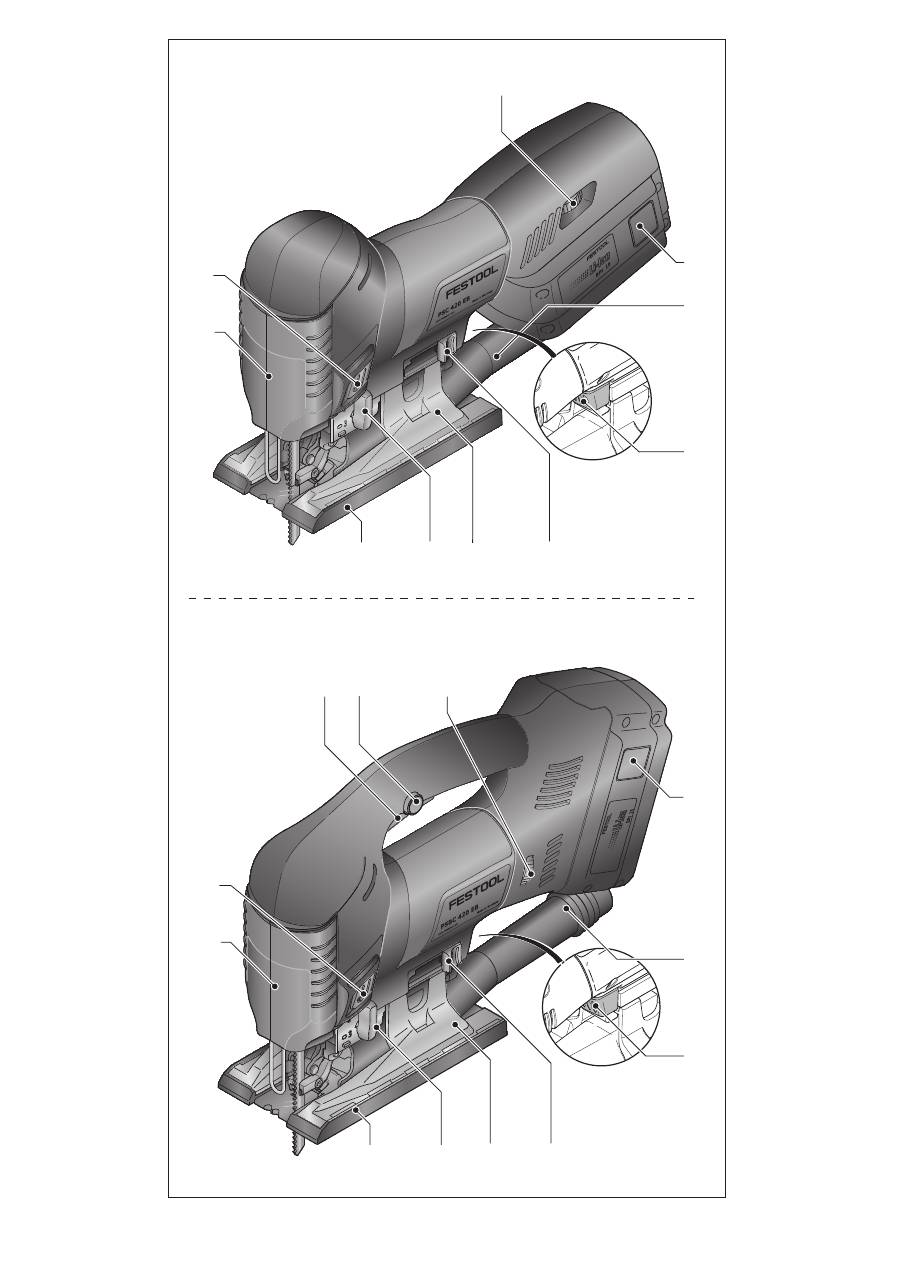

[1-1]

Spanflugschutz

[1-2]

Ein-/Ausschalter

[1-3]

Gasgebeschalter (nur PSBC 420 EB)

[1-4]

Einschaltsperre (nur PSBC 420 EB)

[1-5]

Stellrad Hubzahlregelung

[1-6]

Tasten zum Lösen des Akkupacks

[1-7]

Absaugstutzen

[1-8]

Sägetisch Wechselhebel

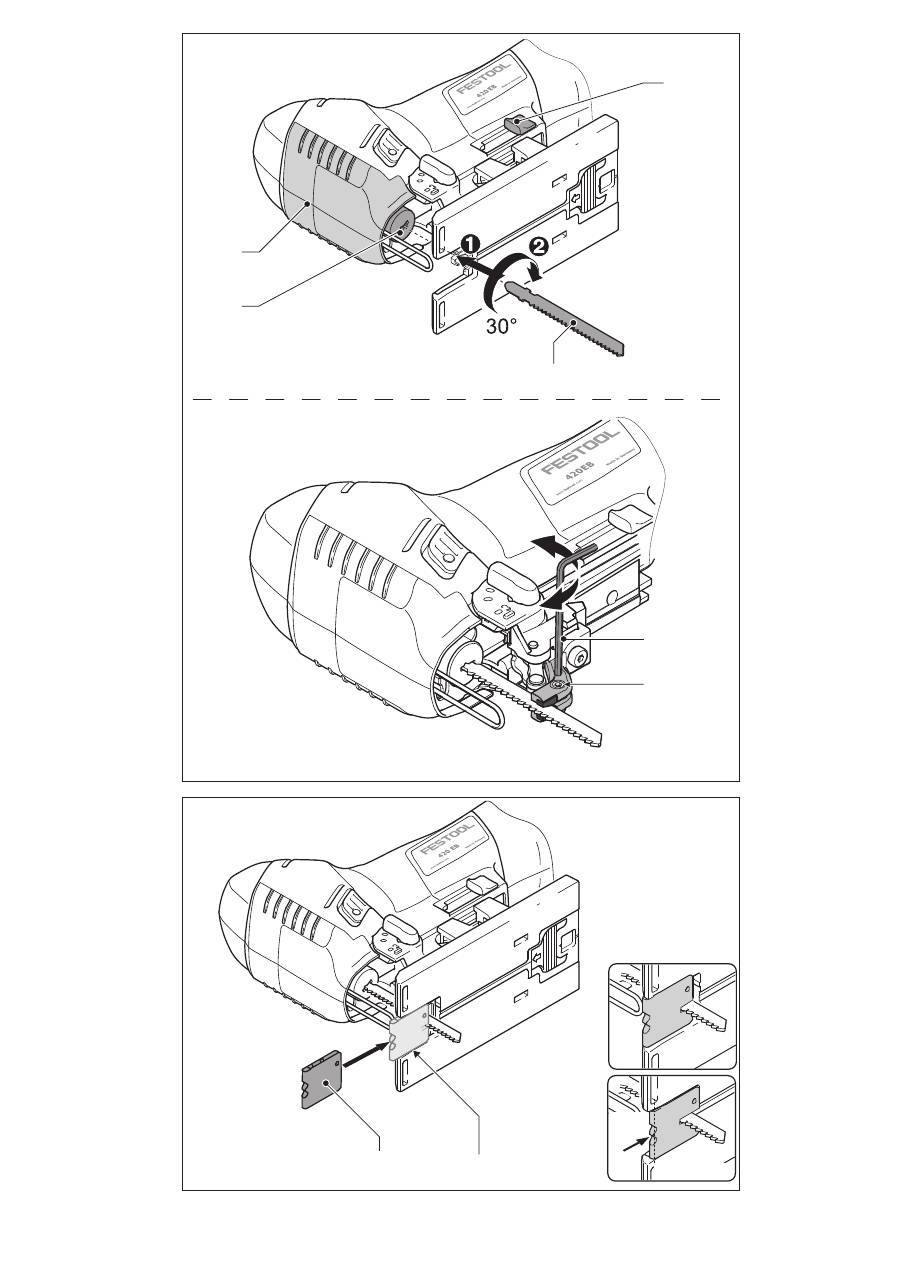

[1-9]

Sägeblatt-Auswurf

[1-10]

Wechselbarer Sägetisch

[1-11]

Pendelhubschalter

[1-12]

Laufsohle

Akku-Stichsägen

PSC 420 EB

PSBC 420 EB

Motorspannung

10,8 - 18 V

Hubzahl

1500 - 3800 min

-1

1000 - 3800 min

-1

Hublänge

26 mm

Pendelhub

4 Stufen

max. Schrägstellung (nur mit Zubehör Winkel-

tisch WT-PS 400)

45° nach beiden Seiten

max. Schnitttiefe (sägeblattabhängig)

Holz

120 mm

Aluminium

20 mm

Stahl

10 mm

Gewicht ohne Akkupack

1,8 kg

Schutzklasse

/II
