Vakuumspanneinheit VAC SYS SE
Inhaltsverzeichnis
1 Symbole
2 Technische
Daten
3 Geräteelemente
4 Bestimmungsgemäße
Verwendung
5 Sicherheitshinweise
6 Inbetriebnahme
7 Betrieb
8 Wartung
9 Entsorgung
10 Zubehör
11 Gewährleistung
12 EG-Konformitätserklärung
13 Fehlerbeseitigung
1
Symbole
Warnung vor allgemeiner Gefahr
Stromschlag
Anleitung/Hinweise
lesen
f
Hinweis,
Tipp
Die angegebenen Abbildungen befi nden sich am
Anfang dieser Bedienungsanleitung.
2
Technische Daten
Enddruck Vakuumpumpe abs.
150 mbar
Gewicht Vakuumspanneinheit SE 1
8,3 kg
Gewicht Vakuumspanneinheit SE 2
8,1 kg
Schutzklasse
/ II
Haltekraft der Vakuumspanneinheit
Wechsel-
saug-
platte
Haltekraft 90°
geschwenkt
1, 2
(Werkstück
senkrecht) [kg]
Haltekraft 0°
geschwenkt
1, 2
(Werkstück
waagrecht) [kg]
D 215
55
90
275x100
35
53
200x60
22
30
277x32
21
27
Maximale Werkstückabmessungen
Wechsel-
saugplatte
maximale Ab-
messung
1
[m]
maximales Ge-
wicht
1
[kg]
D 215
1 x 1
30
275x100
1,2 x 0,4
20
200x60
0,8 x 0,2
10
277x32
1,2 x 0,08
8
1
Angaben gelten bei glatter Oberfl äche wie PMMA (Plexiglas
®
),
PF Hartgewebe (Resitex) und Arbeitsplatte, nicht für MDF u.a.
2
Im Laufe der Jahre kann die Haltekraft um 20 % sinken. Werte
bezogen auf ein Vakuum von 85% (150 mbar Enddruck) Sicher-
heitsfaktor 2 eingerechnet.
3
Geräteelemente
[1-1] Netzanschluss
[1-2] Ein-/Ausschalter
[1-3] Vakuummeter
[1-4] Lüftungsöffnungen
[1-5] Vakuumanschluss
[2-1] Schiebeventil
[2-2]
Drehknopf zur Klemmung der Saugplat-
te
[2-3] Sicherungsstift für Saugplatte
[2-4] Klemmhebel für Schwenkeinrichtung
[2-5] Fußventil
[2-6] Saugplatte
4
Bestimmungsgemäße Verwendung
Das Vakuumspanneinheit VAC SYS SE ist bestim-
mungsgemäß vorgesehen zum Aufspannen von
Gegenständen mit ebenen, glatten und gasdichten
Oberfl ächen in Kombination mit der Vakuumpum-
pe VAC SYS VP.
Für Schäden und Unfälle bei nicht bestimmungs-
gemäßem Gebrauch haftet der Benutzer.
5
Sicherheitshinweise
5.1
Allgemeine Sicherheitshinweise
- Lesen Sie vor Gebrauch des Gerätes die Sicher-
heitshinweise, diese Bedienungsanleitung und
die Bedienungsanleitung der Vakuumpumpe
VAC SYS VP aufmerksam und vollständig durch.
Bewahren Sie alle beiliegenden Dokumente auf,
und geben Sie das Gerät nur zusammen mit
diesen Dokumenten weiter.
- Gestatten Sie niemals Kindern die Benutzung
des Gerätes.
- Machen Sie sich vor dem Einsatz des Gerätes
hinreichend mit dessen Anwendung, Einstellung
und Bedienung vertraut.
- Halten Sie Ihren Arbeitsbereich sauber und
7
aufgeräumt. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
- Arbeiten Sie mit dem Gerät nicht in explosions-
gefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden.
Elektromotoren erzeugen Funken, die den Staub
oder die Dämpfe entzünden können.
- Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Arbeit
mit dem Gerät. Benutzen Sie das Gerät nicht,
wenn Sie müde sind oder unter dem Einfl uss
von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Gerätes kann zu ernsthaften Verletzungen
führen.
- Verwenden Sie das Gerät, Zubehör usw. ent-
sprechend diesen Anweisungen und so, wie es
für diesen speziellen Gerätetyp vorgeschrieben
ist. Berücksichtigen Sie dabei die Arbeitsbe-
dingungen und die auszuführende Tätigkeit.
Der Gebrauch für andere als die vorgesehenen
Anwendungen kann zu gefährlichen Situationen
führen.
- Bewahren Sie unbenutzte Geräte außerhalb der
Reichweite von Kindern auf. Lassen Sie Perso-
nen das Gerät nicht benutzen, die mit diesem
nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Geräte/Maschinen sind
gefährlich, wenn Sie von unerfahrenen Perso-
nen benutzt werden.
- Pfl egen Sie das Gerät mit Sorgfalt. Kontrollie-
ren Sie, ob bewegliche Geräteteile einwandfrei
funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
Funktion des Gerätes beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Geräts
reparieren. Viele Unfälle haben ihre Ursache in
schlecht gewarteten Geräten/Maschinen.
- Benutzen Sie kein Gerät, dessen Schalter defekt
ist. Ein Gerät, das sich nicht mehr ein- oder aus-
schalten lässt, ist gefährlich und muss repariert
werden.
- Lassen Sie Ihr Gerät nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen
reparieren. Damit wird sichergestellt, dass die
Sicherheit des Geräts erhalten bleibt.
- Nur original Festool Zubehör verwenden.
5.2
Maschinenspezifi sche Sicherheitshin-
weise
- Spannen Sie keinen Gegenstand auf, dessen Ge-
wicht die unter “Technische Daten” genannten
Haltekräfte überschreitet.
- Spannen Sie die Werkstücke so auf, dass deren
Schwerpunkt auf der Saugplatte liegt.
- Beachten Sie für jeden Saugteller die maximale
Werkstückabmessung.
- Spannen Sie nur Gegenständen mit ebenen,
glatten und gasdichten Oberfl ächen auf. Bei
nicht gasdichten Gegenständen verringert sich
die Haltekraft drastisch.
- Die Oberfl äche der einzuspannenden Gegenstän-
de muss sauber, trocken und fettfrei sein, da sich
sonst die Haltekräfte verringern.
- Befestigen Sie die Spanneinheit auf einer stabi-
len und ebenen Unterlage.
- Arbeiten Sie nur, wenn der Zeiger des Vakuum-
meters im grünen Bereich steht. Kontrollieren
Sie bei jedem Vorgang den Unterdruck.
-
Die Vakuumpumpe darf nur im SYSTAINER
eingebaut verwendet werden. Entfernen Sie
keinerlei Einlagen aus dem SYSTAINER.
Bauen
Sie die Vakuumpumpe auf keinen Fall aus, um
diese außerhalb des SYSTAINERS zu betrei-
ben.
- Setzen Sie dem Vakuum keine menschlichen
Körperteile aus.
- Beachten Sie die maximale Luftfeuchtigkeit:
Temperatur
rel. Luftfeuchtig-
keit
Betrieb
20° C
95 %
40° C
60 %
Lagerung
20° C
95 %
40° C
80 %
6
Inbetriebnahme
WARNUNG
Unfallgefahr, Stromschlag
• Ziehen Sie vor allen Arbeiten an dem Gerät
stets den Netzstecker aus der Steckdose.
6.1 Vakuumpumpe
Aufstellen
Wählen Sie einen Aufstellungsort für die Vaku-
umpumpe, der folgenden Anforderungen ent-
spricht:
• Geschützt vor Stößen, herabfallenden Gegen-
ständen und ähnlichem.
• Geschützt vor Feuchte.
• Mind. 50 cm über dem Fußboden, um das
Ansaugen von Spänen und Stäuben durch die
Lüftungsöffnungen [1-4] zu verhindern.
• Mind. 5 cm Abstand zu einer Wand, damit die
Lüftungsöffnungen [1-4] frei bleiben.
8
• Max. 3 Meter Abstand zur Spanneinheit (wegen
der Länge des Unterdruckschlauches).
Vakuumschlauch anschließen
• Ziehen Sie vor dem Anschluss des Vakuum-
anschlusses die Schutzkappe [3-3] aus dem
Stecknippel und drehen Sie die Schutzkappe
zur Seite.
• Stecken Sie den Vakuumschlauch mit der Kupp-
lung [3-1] auf den Anschluss [3-2].
• Kontrollieren Sie den sicheren Halt der Kupp-
lung.
• Um den Vakuumschlauch abzukoppeln, nur
wenn kein Werkstück aufgespannt ist: Schalten
Sie die Pumpe ab. Betätigen Sie erst die Kupp-
lung und ziehen Sie dann den Vakuumschlauch
ab.
• Wenn kein Vakuumschlauch angeschlossen ist,
drücken Sie als Schutz vor Beschädigungen stets
die Schutzkappe [3-3] auf den Anschluss [3-2].
Elektrischer Anschluss
WARNUNG
Unfallgefahr, falls die Maschine bei unzulässi-
ger Spannung oder Frequenz betrieben wird.
- Die Netzspannung und die Frequenz der
Stromquelle müssen mit den Angaben auf dem
Typenschild der Maschine übereinstimmen.
- In Nordamerika dürfen nur Festool Maschinen
mit einer Spannungsangabe von 120 V/60 Hz
eingesetzt werden.
• Schließen Sie die Netzleitung an dem Anschluss
[1-1] an [Bild 4].
• Stecken Sie den Stecker der Netzleitung in eine
Steckdose.
6.2 Vakuumspanneinheit
Aufstellen und befestigen
• Befestigen Sie die Spanneinheit auf einer stabi-
len, ebenen, sauberen, glatten und ausreichend
großen Unterlage (empfohlene Aufstellhöhe:
60 - 90 cm).
Folgende Aufspannmöglichkeiten bestehen:
Schrauben
• Befestigen Sie die Spanneinheit mit vier Schrau-
ben auf der Arbeitsfläche. Dazu dienen die
Bohrungen [5-1].
Spannpratzen
• Befestigen Sie die Spanneinheit mit vier Spann-
pratzen auf der Arbeitsfl äche. Die Flächen an den
Ecken dienen als Spannfl ächen.
Unterdruck
Hierzu muss die Unterlage absolut eben, glatt und
aus einem gasundurchlässigem Material sein.
• Schieben Sie das Schiebeventil [6-1] in Position
[B], nachdem Sie die Vakuumpumpe ange-
schlossen und angeschaltet haben.
f
Nur in den Endlagen ist eine störungsfreie
Funktion gewährleistet.
Die Spanneinheit wird mittels Unterdruck auf der
Unterlage gehalten.
• Um die Spanneinheit wieder zu lösen, schieben
Sie das Schiebeventil [6-1] in Position [A].
• Stellen Sie sicher, dass der Schlauch zum Fuß-
ventil und zur Vakuumpumpe nicht zur Stolper-
falle werden.

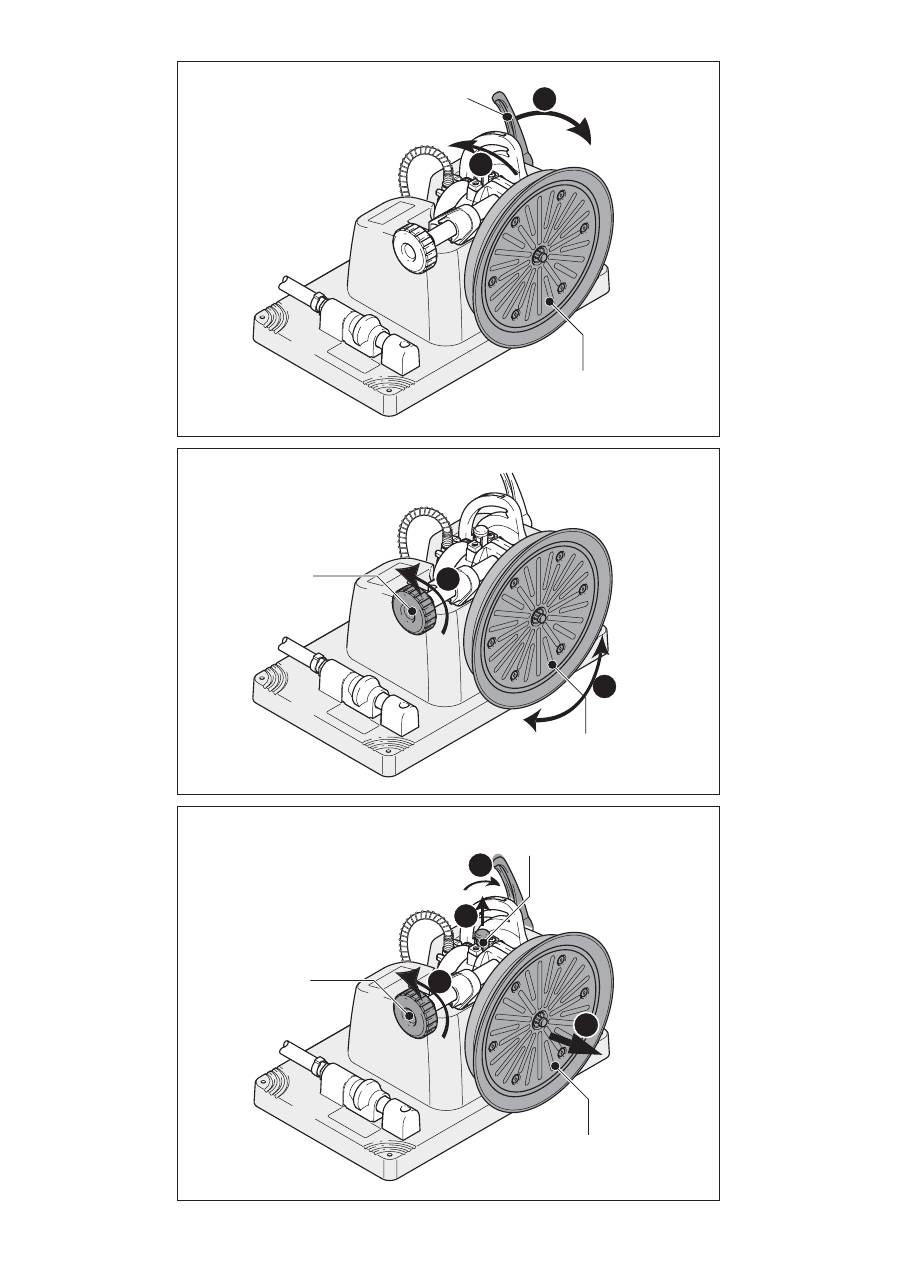

Saugplatte schwenken
• Lösen Sie den Klemmhebel [7-1].
• Schwenken Sie die Saugplatte [7-2] in die ge-
wünschte Stellung. Der Schwenkbereich beträgt
0° bis 90°.
• Klemmen Sie das schwenkbare Gehäuse indem
Sie den Klemmhebel [7-1] im Uhrzeigersinn
kräftig anziehen.
Saugplatte drehen
• Lösen Sie den Drehknopf [8-1].
• Drehen Sie die Saugplatte [8-2] in die gewünsch-
te Stellung.
• Klemmen Sie mit dem Drehknopf [8-1] die
Saugplatte so stark wie Sie es für Ihre Arbeit
benötigen.
f
Es kann sinnvoll sein, dass der Saugteller mit
dem aufgespannten Werkstück während dem
Arbeiten noch drehbar sein soll.
Saugplatte wechseln
Als Zubehör sind weitere Saugplatten von unter-
schliedlicher Form und Größe erhältlich. Dadurch
lassen sich unterschiedlich große und geformte
Werkstücke aufspannen.
• Positionieren Sie die Saugplatte senkrecht, wie
in [Bild 8] dargestellt.
• Lösen Sie den Drehknopf [9-1].
• Ziehen Sie den Sicherungsstift [9-2] heraus, und
verdrehen Sie ihn um ca. 90°.
• Ziehen Sie die Saugplatte [9-3] durch Drehen
heraus.
• Setzen Sie eine andere Saugplatte so ein, dass
die Rippen der Saugplatte an der Spanneinheit
anliegen.
• Verdrehen Sie den Sicherungsstift [9-2] bis er
wieder einrastet. Bitte kontrollieren.
• Klemmen Sie den Drehknopf [9-1].
9
7
Betrieb
WARNUNG
Unfallgefahr - Beachten Sie beim Betrieb:
• Die Spanneinheit muss sicher auf der Unterla-
ge befestigt sein und darf sich nicht bewegen
lassen.
• Der Zeiger des Vakuummeters [1-3] muss
stets im grünen Bereich sein. Unterbrechen
Sie sofort die Arbeit, sobald der Zeiger im
roten Bereich steht, und beseitigen Sie die
Ursache der Störung (siehe “Kap. 13 Fehler-
beseitigung”).
• Kontrollieren Sie vor jeder Benutzung den
Gummiteller der Saugplatte und die Gummi-
dichtung auf der Unterseite. Arbeiten Sie nie
mit einer Saugplatte oder einer Gummidich-
tung die Beschädigungen aufweist.
• Spannen Sie die Werkstücke so auf, dass deren
Schwerpunkt auf der Saugplatte liegt. Das
Werkstück muss auf allen Seiten mindestens
1 cm über den Rand der Saugplatte überste-
hen.
• Drücken oder ziehen Sie nicht mit großer Kraft
am aufgespannten Werkstück. Ansonsten be-
steht die Gefahr, dass sich das Werkstück von
der Saugplatte löst.
• Prüfen Sie vor Arbeitsbeginn, ob das Werk-
stück festsitzt.
Arbeitsweise
• Schalten Sie die Pumpe am Ein-/Ausschalter
[1-2] ein (I = EIN, 0 = AUS).
• Schließen Sie den Vakuumschlauch an den An-
schluss [3-2].
• Warten Sie ab, bis der Zeiger des Vakuummeters
[1-3] im grünen Bereich ist.
f
Bevor Sie das Werkstück aufspannen, sollten
Sie die Dichtlippe der Saugplatte mit einem in
Spiritus getränkten Baumwolltuch reinigen. Da-
durch bleiben auf dem Werkstück keine Ränder
durch das Aufspannen zurück.
• Legen Sie ein Werkstück auf die Saugplatte.
Das Tastventil [10-1] wird dadurch gedrückt, und
das Werkstück wird angesaugt.
• Kontrollieren Sie, ob das Werkstück sicher ge-
halten wird.
• Führen Sie die Arbeiten am Werkstück durch.
Werkstück abnehmen
WARNUNG
Unfallgefahr
• Halten Sie das Werkstück immer mit beiden
Händen fest, bevor Sie das Fußventil betäti-
gen.
• Achten Sie darauf, dass das Werkstück nach
dem Betätigen des Fußventils nicht herunter-
fallen oder umkippen kann.
• Zum Lösen des Werkstückes halten Sie das
Werkstück mit beiden Händen fest, und betätigen
Sie das Fußventil [2-5].
• Nehmen Sie das Werkstück ab.
• Schalten Sie nach dem Gebrauch die Pumpe am
Ein-/Ausschalter [1-2] aus und ziehen Sie den
Netzstecker aus der Steckdose.
f
Weitere interessante Informationen zum Ar-
beiten mit Ihrem Festool Werkzeug fi nden Sie auf
der Internetseite
www.festool.de/fuer-zu-hause
,
z. B.:
· Anwendungsbeispiele – Tipps und Tricks,
· Maschinenkunde,
· Kostenlose Baupläne zum Download,
· Wissenswertes rund ums Holz - Holzlexikon.
8
Wartung und Pfl ege
WARNUNG
Unfallgefahr, Stromschlag
•
Ziehen Sie vor allen Arbeiten an der Maschine
stets den Netzstecker aus der Steckdose.
•
Wartungs- und Reparaturarbeiten an der Pum-
pe dürfen nur von einer autorisierten Kunden-
dienstwerkstatt durchgeführt werden.
Zur Sicherung der Luftzirkulation müssen die
Lüftungssöffnungen [1-4] am Pumpenbehälter
stets frei und sauber gehalten werden. Säubern
Sie das dahinterliegende Schutzgitter mit einem
Staubsauger. Ist das Schutzgitter beschädigt,
muss es umgehend über eine autorisierte Kun-
dendienstwerkstatt ausgetauscht werden.
Gummiteller der Saugplatte wechseln (nur bei
Saugplatte D215)
Tauschen Sie einen defekten Gummiteller unver-
züglich aus:
• Entfernen Sie die Schrauben [10-2].
• Nehmen Sie den Gummiteller ab.
10
• Setzen Sie einen neuen Gummiteller auf.
• Befestigen Sie den neuen Gummiteller mit den
Schrauben [10-2].
Vakuumschlauch wechseln
• Entfernen Sie die Schelle [11-1], z. B. mit einem
Schraubendreher.
• Ziehen Sie den Vakuumschlauch ab.
• Schieben Sie die Schraubschelle, die dem neuen
Schlauch beiliegt, über den Schlauch.
• Schieben Sie einen neuen Schlauch vollständig
auf den Nippel.
• Beachten Sie den Abstand 5 mm zwischen
Schlauchende und Schraubschelle.
• Klemmen Sie den Schlauch mit der Schraube
[11-2] an der Schraubschelle durch kräftiges
Drehen auf dem Nippel fest.
Tastventil reinigen
Um das Tastventil zu reinigen, müssen Sie dieses
ausbauen.
• Drücken Sie mit einem Sechskantschlüssel (10)
das Tastventil [12-1] nach unten.
• Drehen Sie den Sechskantschlüssel gegen den
Uhrzeigersinn, bis sich der Einsatz [12-2] löst.
• Entnehmen Sie die Einheit aus Tastventil, Feder
und Einsatz [12-3].
• Reinigen Sie die Dichtungen.
• Schrauben Sie das Tastventil wieder ein.
9
Entsorgung
Werfen Sie Elektrowerkzeuge nicht in den Haus-
müll! Führen Sie Gerät, Zubehör und Verpackung
einer umweltgerechten Wiederverwertung zu.
Beachten Sie dabei die geltenden nationalen
Vorschriften.
Nur EU:
Gemäß Europäischer Richtlinie 2002/96/
EG müssen verbrauchte Elektrowerkzeuge ge-
trennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
10
Zubehör
Verwenden Sie nur das für diese Maschine
vorgesehene originale Festool Zubehör und
Festool Verbrauchsmaterial, da diese System-
Komponenten optimal aufeinander abgestimmt
sind. Bei der Verwendung von Zubehör und
Verbrauchsmaterial anderer Anbieter ist eine
qualitative Beeinträchtigung der Arbeitsergeb-
nisse und Einschränkung der Garantieansprüche
wahrscheinlich. Je nach Anwendung kann sich
der Verschleiß der Maschine oder Ihre persönli-
che Belastung erhöhen. Schützen Sie daher sich
selbst, Ihre Maschine und Ihre Garantieansprüche
durch die ausschließliche Nutzung von original
Festool Zubehör und Festool Verbrauchsmaterial!
Die Bestellnummern für Zubehör und Werkzeuge
fi nden Sie in Ihrem Festool Katalog oder im Inter-
net unter „www.festool.com“.
11
Gewährleistung
Für unsere Geräte leisten wir auf Material- oder
Fertigungsfehler Gewährleistung gemäß den
länderspezifi schen gesetzlichen Bestimmungen,
mindestens jedoch 12 Monate. Innerhalb der
Staaten der EU beträgt die Gewährleistungszeit 24
Monate (Nachweis durch Rechnung oder Liefer-
schein). Schäden, die insbesondere auf natürliche
Abnützung/Verschleiß, Überlastung, unsachge-
mäße Behandlung bzw. durch den Verwender
verschuldete Schäden oder sonstige Verwendung
entgegen der Bedienungsanleitung zurückzufüh-
ren sind oder beim Kauf bekannt waren, bleiben
von der Gewährleistung ausgeschlossen. Ebenso
ausgeschlossen bleiben Schäden, die auf die Ver-
wendung von nicht-originalem Festool Zubehör
und Verbrauchmaterial (z. B. Schleifteller) zu-
rückzuführen sind. Beanstandungen können nur
anerkannt werden, wenn das Gerät unzerlegt an
den Lieferanten oder an eine autorisierte Festool
Kundendienstwerkstätte zurückgesendet wird.
Bewahren Sie Bedienungsanleitung, Sicherheits-
hinweise, Ersatzteilliste und Kaufbeleg gut auf. Im
Übrigen gelten die jeweils aktuellen Gewährleis-
tungsbedingungen des Herstellers.
Anmerkung
Aufgrund der ständigen Forschungs- und Ent-
wicklungsarbeiten sind Änderungen der hierin
gemachten technischen Angaben vorbehalten.
12
Konformitätserklärung
Vakuumspanneinheit
Serien-Nr.
VAC SYS SE 1
493582
VAC SYS SE 2
493587
Jahr der CE-Kennzeichnung: 2007
Wir erklären in alleiniger Verantwortung, dass
dieses Produkt mit den folgenden Normen oder
normativen Dokumenten übereinstimmt:
EN ISO 12100 gemäß den Bestimmungen der
Richtlinien 2006/42/EG, 2004/08/EG.
Dr. Johannes Steimel
11.01.2010
Leiter Forschung, Entwicklung und technische
Dokumentation
11
Festool GmbH
Wertstrasse 20
73240 Wendlingen, Germany
REACh für Festool Produkte, deren Zubehör
und Verbrauchsmaterial:
REACh ist die seit 2007 in ganz Europa gültige
Chemikalienverordnung. Wir als „nachge-
schalteter Anwender“, also als Hersteller von
Erzeugnissen sind uns unserer Informations-
pfl icht unseren Kunden gegenüber bewusst.
Um Sie immer auf den neuesten Stand halten
zu können und über mögliche Stoffe der Kan-
didatenliste in unseren Erzeugnissen zu in-
formieren, haben wir folgende Website für Sie
eingerichtet:
www.festool.com/reach
13 Fehlerbeseitigung
WARNUNG
Wartungs- und Reparaturarbeiten an der Pumpe dürfen nur von einer auto-
risierten Kundendienstwerkstatt durchgeführt werden.
Problem
Mögliche Ursache
Abhilfe
Notwendiger Un-
terdruck wird nicht
erreicht Zeiger des
Vakuummeters [1-3]
im roten Bereich.
Vakuummeter defekt
Vakuummeter ersetzen
(Festool Service)
Vakuumpumpe defekt
Vakuumpumpe reparieren oder ersetzen
(Festool Service)
Schlauch- und/oder Rohranschlüsse
sind nicht dicht
Dichtheit der Anschlüsse prüfen
Luftfi lter teilweise verstopft
Luftfi lter erneuern
über 2000 m über Meereshöhe
Schieber verschlissen
Schieber wechseln (Festool Service)
Spanneinheit nicht angeschlossen
Spanneinheit anschließen
Spanneinheit sitzt nicht korrekt auf der
Unterlage
Spanneinheit korrekt auf Unterlage set-
zen
ungeeignete Unterlage (gasdurchlässig,
uneben)
geeignete Unterlage verwenden
Gummidichtung auf der Unterseite der
Aufl age weist Beschädigungen auf
Gummidichtung austauschen
Fußventil defekt
Fußventil ersetzen (Festool Service)
Der Unterdruck ist
zu gering beim Be-
trieb.
Vakuumschlauch defekt oder undicht
Vakuumschlauch austauschen; ggf.
Schlauchverbindungen erneuern
Vakuumpumpe defekt
Vakuumpumpe reparieren oder ersetzen
(Festool Service)
beim Einsatz der Spanneinheit
VAC SYS SE:
Spanneinheit dichtet zur Aufspannplatte
nicht ab
Saugteller dichtet zum Werkstück nicht
vollständig ab
Arbeit sofort unterbrechen und Werk-
stück abnehmen
Aufspannplatte und Saugteller überprü-
fen
Die Vakuumpumpe
läuft nicht an.
Antriebsmotor hat nicht die korrekte
Anschlussspannung oder ist überlastet
Antriebsmotor mit korrekter Anschluss-
spannung versorgen
Vakuumpumpe defekt
Vakuumpumpe reparieren oder ersetzen
(Festool Service)
Anschlusskabel ist zu schwach oder zu
lang
Ausreichend dimensioniertes An-
schlusskabel verwenden
Die Vakuumpumpe
blockiert.
feste Fremdstoffe sind in die Vakuum-
pumpe gelangt
Festool Service kontaktieren
Schieberbruch
Schieber austauschen
(Festool Service)
12
Problem
Mögliche Ursache
Abhilfe
Die Vakuumpumpe
läuft sehr laut oder
rattert.
lose Verbindung(en) am Netzanschluss
Lose Verbindungen nachziehen oder er-
neuern.
Fremdkörper in der Vakuumpumpe
defekte Lager oder verschlissene Schie-
ber
Festool Service kontaktieren
Die Vakuumpumpe
wird sehr heiß und
schaltet ab.
unzureichende Kühlluftzufuhr
Sicherstellen, dass die Kühlung der Va-
kuumpumpe nicht durch Staub/Schmutz
beeinträchtigt ist.
Lüftungsgitter reinigen,
Abstand der Lüftungsschlitze zur Wand
einhalten
Netzfrequenz oder Netzspannung au-
ßerhalb des Toleranzbereichs
für stabile Stromversorgung sorgen
Umgebungstemperatur höher als 40 °C
Arbeit unterbrechen
Aufspannen nicht
möglich.
Tastventil der Saugplatte defekt
Tastventil reinigen
(siehe 8 Wartung und Pfl ege)/
Tastventil austauschen.
Schieber [6-1]
schwergängig.
Ventilhülse [6-2] verschmutzt
Ventilhülse säubern und leicht einfetten
13
Vacuum clamping unit VAC SYS SE
Table of contents
1 Symbols
2 Technical
data
3 Machine
features
4 Intended
use
5 Safety
instructions
6 Commissioning
7 Operation
8 Maintenance
9 Disposal
10 Accessories
11 Warranty
12
EU Declaration of Conformity
13 Fault
correction
1 Symbols
Warning of general danger
Electric
shock
Read the operating instructions/notes
f
Advice or tip
The specifi ed illustrations are at the beginning of
this operating manual.
2 Technical
data
Vacuum pump end pressure abs.
150 mbar
Weight of vacuum clamping unit SE 1
8.3 kg
Weight of vacuum clamping unit SE 2
8.1 kg
Protection class
/ II
Holding force of the vacuum clamping unit
Suction
plate
Holding force 90°
tilted
1, 2
(workpi-
ece vertical) [kg]
Holding force
0° tilted
1, 2
(workpiece ho-
rizontal) [kg]
D 215
55
90
275x100
35
53
200x60
22
30
277x32
21
27
Maximum workpiece dimensions
Suction
plate
Maximum dimen-
sions
1
[m]
Maximum
weight
1
[kg]
D 215
1 x 1
30
275x100
1.2 x 0.4
20
200x60
0.8 x 0.2
10
277x32
1.2 x 0.08
8
1
Specifi cations for smooth surfaces such as PMMA (plexiglas
®
),
PF hard fi bre (Resitex) and worktops, not for MDF or similar
materials.
2
The holding force may decrease by up to 20% over the course
of the years.
Values relate to a vacuum of 85% (150 mbar end
pressure) and include a safety factor of 2.
3
Machine features
[1-1] Mains
connection
[1-2] On/off
switch
[1-3] Vacuum gauge
[1-4] Ventilation slits
[1-5] Vacuum connection
[2-1] Slide valve
[2-2] Rotary knob for clamping the suction
plate
[2-3] Locking pin for suction plate
[2-4] Clamp lever for tilting fi xture
[2-5] Foot
valve
[2-6] Suction plate
4 Intended
use
The vacuum clamping unit VAC SYS SE is designed
for clamping objects with fl at, smooth, airtight
surfaces in combination with vacuum pump
VAC SYS VP.
The user bears the responsibility for damage and
accidents caused by improper use.
5
Safety instructions
5.1
General safety instructions
- Before using the device, carefully read the safety
instructions, these operating instructions and
the operating manual accompanying the vacuum
pump VAC SYS VP all the way through. Keep all
of the accompanying documents and pass on if
the device changes ownership.
- Never allow children to use the device.
- Before using the device, make yourself suffi -
ciently familiar with the procedures for using,
setting and operating the device.
- Keep the working area clean and tidy. Untidy,
unlit working areas may lead to accidents.
- Never operate the device in a potentially explo-
14
sive environment containing fl ammable fl uids,
gases or dust. Electric motors generate sparks
that may ignite dust or vapours.
- Pay special attention to how you handle the
device and always proceed with care. Do not
use the device when you are tired or under the
infl uence of drugs, alcohol or medication. One
moment of carelessness during operation can
cause serious injuries.
- Always use the device, accessories, etc. in
accordance with these instructions and the
instructions accompanying this special device.
Also take into account the working conditions
and the job in hand. Using the device for appli-
cations other than those specifi ed may create
hazardous situations.
- When not in use, keep equipment out of the reach
of children. Personnel should not be allowed to
use the device if they are not familiar with it or
have not read these instructions. Equipment or
machines operated by inexperienced personnel
may pose a serious health hazard.
- Maintain the device with care. Check whether
moving components function correctly and do
not seize, and whether any components are
broken or damaged so badly that the device
will not function correctly as a result. Have any
damaged components repaired before using
the device. Most accidents are caused by poorly
maintained equipment/machines.
- Never use equipment with a faulty switch. Ma-
chines that cannot be switched on or off are
dangerous and should be repaired.
- Have your machine repaired by qualifi ed special-
ist staff and always use original spare parts to
ensure that your machine operates reliably.
- Always use original Festool accessories.
5.2
Machine-related safety instructions
- Do not clamp objects whose weight exceeds
the holding forces specifi ed under "Technical
data".
- Clamp workpieces so that the centre of gravity
is positioned over the suction plate.
- Observe the maximum workpiece dimensions
for each suction cup.
- Only clamp objects with fl at, smooth and airtight
surfaces. Clamping objects without airtight
surfaces decreases the holding force of the
device.
- Make sure that the surface of the object you wish
to clamp is clean, dry and free of grease other-
wise the holding force may not be suffi cient.
- Secure the clamping unit to a stable, fl at sur-
face.
- Do not operate the machine unless the indicator
on the vacuum gauge is within the green sec-
tor. Check the vacuum prior to each machining
process.
-
The vacuum pump should only be operated
when installed in the SYSTAINER. Do not re-
move any inserts from the SYSTAINER.
Never
operate the vacuum pump separately from the
SYSTAINER.
- Do not expose parts of the body to vacuum
forces.
- Observe the maximum air humidity:
Temperature
Rel. air humidity
Operation
20° C
95 %
40° C
60 %
Storage
20° C
95 %
40° C
80 %
6 Commissioning
WARNING
Risk of accident, electric shock
• Always pull the plug out of the socket before
performing any type of work on the ma-
chine.
6.1
Vacuum pump
Setup
Select an installation location for the vacuum
pump that corresponds with the following condi-
tions:
• Protected from bumps, falling objects or simi-
lar.
• Protected from moisture.
• Min. 50 cm above fl oor height to prevent chips
and dust from being drawn in through the ven-
tilation slits [1-4].
• Min. 5 cm from the wall to keep the ventilation
slits [1-4] free.
• Max. distance of 3 metres from the clamping
unit (due to the length of the vacuum hose).
Connecting the vacuum hose
• Before attaching the vacuum connector, remove
the protective cap [3-3] from the plug nipple and
turn to the side.
• Attach the coupling [3-1] on the vacuum hose to
the connector [3-2].
• Check that the coupling is secure.
• Only disconnect the vacuum hose when the
workpiece is clamped in position: Switch off the
15
pump fi rst. Then actuate the coupling and pull
off the vacuum hose.
• When a vacuum hose is not connected, push the
protective cap [3-3] onto the connector [3-2] to
protect against damage.
Electrical connection
WARNING
Risk of accident if the machine is operated us-
ing unauthorised voltages or frequencies.
- The mains voltage and the frequency of the
power source must correspond with the speci-
fi cations on the machine’s name plate.
- In North America, only Festool machines with
a voltage specifi cation of 120 V/60 Hz may be
used.
• Attach the mains cable to the connector [1-1]
[Fig. 4].
• Connect the plug on the mains cable to a power
socket.
6.2
Vacuum clamping unit
Setting up and securing
- Secure the clamping unit to a stable, fl at, clean,
smooth surface of suffi cient size (recommended
set-up height: 60 - 90 cm).
The following options are available for securing
the unit:
Screws
• Secure the clamping unit to the work surface
using four screws. Use the four holes [5-1].
Clamping support
• Secure the clamping unit to the work surface
using the clamping support. The corners are
used as clamping surfaces.
Vacuum
The base surface must be absolutely fl at, smooth
and made from an airtight material.
• Slide the valve [6-1] into position [B] after con-
necting and switching on the vacuum pump.
f
Correct functioning is only guaranteed in the
end positions.
The vacuum force secures the clamping unit to
the base surface.
• To release the clamping unit, slide the valve [6-1]
to position [A].
• Make sure that the hose connected to the foot
valve and the vacuum pump do not pose a stum-
bling hazard.
Tilting the suction plate
• Release the clamp lever [7-1].
• Tilt the suction plate [7-2] to the required posi-
tion. The tilting range is 0° to 90°.
• Clamp the tilting housing by turning the clamp
lever [7-1] fi rmly in a clockwise direction.
Turning the suction plate
• Unscrew the rotary knob [8-1].
• Turn the suction plate [8-2] to the required posi-
tion.
• Clamp the suction plate by turning the rotary
knob [8-1] as required for the task in hand.
f
Allow the suction cup with attached workpiece
to rotate during work.
Changing the suction plate
Other suction plates are available in different
shapes and sizes as accessories, allowing you to
clamp a wider variety of workpieces.
• Position the suction plate in a vertical position
as shown in [Fig. 8].
• Unscrew the rotary knob [9-1].
• Pull out the locking pin [9-2] and rotate approx.
90°.
• Pull out the suction plate [9-3] while turning.
• Insert another suction plate with the ribs on
the suction plate resting against the clamping
unit.
• Turn the locking pin [9-2] until it engages. Please
check.
• Clamp the rotary knob [9-1].
16
7 Operation
WARNING
Risk of accident - read the following prior to
operation:
• The clamping unit should be attached securely
to the base and should not move.
• The indicator on the vacuum gauge [1-3] must
remain within the green sector at all times.
As soon as the indicator enters the red sector,
stop work immediately and rectify the cause of
the fault (see "Chap. 13 Fault rectifi cation").
• Check the rubber cups on the suction plate and
the rubber seal on the base before using the
machine. Never work with a damaged suction
plate or rubber seal.
• Clamp workpieces so that the centre of grav-
ity is positioned over the suction plate. The
workpiece must protrude at least 1 cm over
the edge of the suction plate on all sides.
• Do not push or pull on the clamped workpiece
with excessive force. There is a risk that the
workpiece will come loose from the suction
plate.
• Check whether the workpiece is seated se-
curely before starting work.
Working method
• Switch on the pump at the on/off switch [1-2] (I
= ON, 0 = OFF).
• Connect the vacuum hose to the connector
[3-2].
• Wait until the indicator on the vacuum gauge
[1-3] is within the green sector.
f
Clean the sealing lip on the suction plate with
a cotton cloth soaked in white spirit so that no
marks are left behind when the workpiece is
clamped.
• Place a workpiece on the suction plate.
The workpiece triggers the button valve [10-1] and
the suction force then secures the workpiece.
• Check whether the workpiece is retained se-
curely.
• Perform the required work on the workpiece.
Removing the workpiece
WARNING
Risk of accidents
• Always hold the workpiece with both hands
before actuating the foot valve.
• Make sure that the workpiece cannot fall or tip
after the foot valve is actuated.
• To release the workpiece, hold with both hands
and actuate the foot valve [2-5].
• Remove the workpiece.
• After using the pump, switch off at the on/off
switch [1-2] and remove the plug from the power
socket.
8
Service and maintenance
WARNING
Risk of accident, electric shock
•
Always pull the plug out of the socket before
performing any type of work on the machine.
•
All maintenance and repair work on the pump
must be carried out by an authorised service
workshop only.
To ensure constant air circulation, always keep the
ventilation openings [1-4] on the pump container
clean and free of blockages. Clean the protective
grille with a dust extractor. If damaged, have the
protective grille replaced by an authorised service
workshop.
Changing the rubber cup on the suction plate
(suction plate D215 only)
Replace the rubber cup immediately if faulty:
• Remove the screws [10-2].
• Remove the rubber cup.
• Place a new rubber cup in position.
• Secure the new rubber cup using the screws
[10-2].
Changing the vacuum hose
• Remove the clip [11-1] using a screwdriver, for
example.
• Pull off the vacuum hose.
• Slide the clip accompanying the new hose over
the hose.
• Slide the new hose all the way onto the nipple.
• Make sure that the distance between the end of
the hose and the hose clip is 5 mm.
• Turn the screw [11-2] on the clip fi rmly to secure
the hose to the nipple.
17
Cleaning the button valve
The button valve needs to be removed prior to
cleaning.
• Use an Allen key (10) to press the button valve
[12-1] downwards.
• Turn the Allen key anticlockwise until the insert
[12-2] comes loose.
• Remove the unit consisting of the button valve,
spring and insert [12-3].
• Clean the seals.
• Screw the button valve back in.
9
Disposal
Do not throw the power tool in your household
waste! Dispose of the machine, accessories and
packaging at an environmentally-responsible
recycling centre! Observe the valid national regu-
lations.
EU only:
European Directive 2002/96/EC stipulate
that used electric power tools must be collected
separately and disposed of at an environmentally
responsible recycling centre.
10 Accessories
Use only original Festool accessories and Festool
consumable material intended for this machine
because these components are designed spe-
cifi cally for the machine. Using accessories and
consumable material from other suppliers will
most likely affect the quality of your working
results and limit any warranty claims. Machine
wear or your own personal workload may increase
depending on the application. Protect yourself and
your machine, and preserve your warranty claims
by always using original Festool accessories and
Festool consumable material! The order numbers
of the accessories and tools can be found in the
Festool catalogue or on the Internet under "www.
festool.com".
11
Warranty
For our tools, we give warranty for material and
production defects in accordance with the locally
applicable legal provisions, but in any case for at
least 12 months. Within the EU member states,
the warranty period is 24 months (verifi cation
through invoice or delivery note).
Damage caused by the operator, natural wear,
overloading, incorrect handling or through the
use of the equipment not specifi ed in the operat-
ing manual, or damage which was known at the
time of purchase, is not covered by the warranty.
Furthermore, damage caused by the use of non-
original Festool accessories and consumable
material (e.g. sanding pads) is also excluded.
Complaints can only be recognised if the tool is re-
turned while still assembled to the supplier or an
authorised Festool Customer Service workshop.
Keep the operating manual, safety instructions,
spare parts list and purchase receipt in a safe
place. Otherwise the respective, current warranty
conditions of the manufacturer shall apply.
Note
Due to continuous research and development
work, we reserve the right to make changes to the
technical content of this documentation.
12
Declaration of Conformity
Vacuum clamping unit
Serial no.
VAC SYS SE 1
493582
VAC SYS SE 2
493587
Year of CE mark: 2007
We declare under sole responsibility that this
product complies with the following norms or
normative documents:
EN ISO 12100 in accordance with the regulations
stipulated in Directive 2006/42/EC, 2004/08/EC.
Dr. Johannes Steimel
11.01.2010
Head of Research, Development and Technical
Documentation
Festool GmbH
Wertstrasse 20
73240 Wendlingen, Germany
REACH for Festool products, their accessories
and consumables
REACh is a European Chemical Directive that
came into effect in 2007. As “downstream users”
and product manufacturers, we are aware of our
duty to provide our customers with information.
We have set up the following website to keep you
updated with all the latest news and provide you
with information on all the materials used in our
existing products:
www.festool.com/reach
18
13 Fault
correction
WARNING
All maintenance and repair work on the pump must be carried out by an au-
thorised service workshop only.
Problem
Possible cause
Remedy
Required vacuum
is not attained,
indicator on the
vacuum gauge
[1-3] in red sec-
tor.
Vacuum gauge faulty
Replace the vacuum gauge (Festool Service)
Vacuum pump faulty
Repair or replace the vacuum pump (Festool
Service)
Hose and/or pipe connections are not
tight
Check the connections for leaks
Air fi lter partly blocked
Replace the air fi lter
More than 2000 m above sea level
Slide valve worn
Change the slide valve (Festool Service)
Clamping unit not connected
Connect the clamping unit
Clamping unit not seated correctly on
the base surface
Seat the clamping unit correctly on the base
surface
Unsuitable base surface (not airtight or
fl at)
Use a suitable base
Rubber seal underneath the contact
surface shows signs of damage
Replace the rubber seal
Foot valve faulty
Replace the foot valve
(Festool Service)
Insuffi cient
vacuum during
operation.
Vacuum hose faulty or leaking
Replace the vacuum hose; replace the hose
connector if necessary
Vacuum pump faulty
Repair or replace the vacuum pump (Festool
Service)
When using the clamping unit
VAC SYS SE:
Clamping unit does not form a seal
with the clamping plate
Suction cup on the workpiece not com-
pletely sealed
Stop work immediately and remove the work-
piece
Check the clamping plate and suction cup
The vacuum
pump does not
start.
Drive motor is overloaded or connected
to incorrect mains voltage
Connect the drive motor to the correct mains
voltage
Vacuum pump faulty
Repair or replace the vacuum pump (Festool
Service)
Mains cable is too small or too long
Use a mains cable with suffi cient dimensions
The vacuum
pump seizes.
Solid foreign matter has entered the
vacuum pump
Contact Festool Service
Slide valve broken
Replace the slide valve
(Festool Service)
The vacuum
pump makes
excessive noise
or rattles during
operation.
Loose mains connection(s)
Tighten or replace loose connections.
Foreign objects in the vacuum pump
Faulty bearings or worn slide valves
Contact Festool Service
19
Problem
Possible cause
Remedy
The vacuum
pump becomes
extremely hot
and switches off.
Insuffi cient supply of cooling air
Ensure that the vacuum pump cooling system
is not hampered by dust/dirt.
Clean the ventilation grille,
Maintain the distance specifi ed between the
air vent slits and the wall
Mains frequency or mains power sup-
ply outside the tolerance range
Establish a stable power supply
Ambient temperature higher than 40 °C Stop work
Clamping not
possible.
Button valve on the suction plate faulty
Clean the button valve (see 8 Service and
maintenance)/
Replace the button valve.
Slide valve [6-1]
stiff.
Valve sleeve [6-2] dirty
Clean the valve sleeve and apply a light coat
of grease
20
Système de serrage par le vide VAC SYS SE
Sommaire
1 Symboles
2 Caractéristiques
techniques
3
Eléments de l'appareil
4 Utilisation
conforme
5
Consignes de sécurité
6
Mise en service
7 Fonctionnement
8 Entretien
9 Elimination
10 Accessoires
11 Garantie
12
Déclaration de conformité CE
13
Résolution de problèmes
1
Symboles
Avertissement de danger
Décharge
électrique
Lire l'instruction/les renseignements !
f
Information,
astuce
Les illustrations indiquées se trouvent au début
de la présente notice d'utilisation.
2 Caractéristiques
techniques
Pression à la sortie de la pompe à vide (abs.)
150
mbar
Poids du système de serrage par le vide SE 1
8,3
kg
Poids du système de serrage par le vide SE 2
8,1
kg
Classe de protection
/ II
Force de rétention du système de serrage par
le vide
Ventouse
amovible
Force de réten-
tion à 90°
1, 2
(piè-
ce à travailler à la
verticale) [kg]
Force de réten-
tion à 0°
1, 2
(piè-
ce à travailler
à l'horizontale)
[kg]
D 215
55
90
275x100
35
53
200x60
22
30
277x32
21
27
Dimensions maximales de la pièce
Plaque d'as-
piration inter-
changeable
Dimension
maximale
1
[m]
Poids maxi-
mal
1
[kg]
D 215
1 x 1
30
275x100
1,2 x 0,4
20
200x60
0,8 x 0,2
10
277x32
1,2 x 0,08
8
1
Les indications sont valables pour des surfaces lisses telles que
PMMA (Plexiglas
®
), stratifi é PF (Resitex) et plan de travail, pas
pour MDF, etc.
2
Au cours de l'année, la force de rétention peut diminuer de
20 %Valeurs rapportées à un vide de 85 % (pression fi nale 150
mbars), facteur de sécurité 2 inclus.
3
Eléments de l'appareil
[1-1] Connecteur
d'alimentation
[1-2]
Interrupteur Marche / Arrêt
[1-3] Vacuomètre
[1-4] Orifi ces de ventilation
[1-5] Raccord pour le tuyau à vide
[2-1] Vanne coulissante
[2-2]
Molette pour bloquer la ventouse
[2-3] Goupille de sécurité pour la ventouse
[2-4] Levier d'inclinaison
[2-5]
Pédale de commande
[2-6] Ventouse
4
Utilisation conforme
Le système de serrage par le vide VAC SYS SE est
conçu pour serrer des objets dotés d'une surface
plane, lisse et étanche au gaz, en le combinant
avec la pompe à vide VAC SYS VP.
L'utilisateur est responsable des dommages
et accidents provoqués par une utilisation non
conforme.
5
Consignes de sécurité
5.1
Consignes de sécurité générales
- Avant d'utiliser l'appareil, lisez attentivement et
intégralement les consignes de sécurité, cette
notice d'utilisation et la notice d'utilisation de la
pompe à vide VAC SYS VP. Conservez précieu-
sement tous les documents fournis. En cas de
cession de la machine, donnez-les au nouveau
propriétaire.
- Ne permettez en aucun cas aux enfants d'utiliser
l'appareil.
- Avant d'utiliser l'appareil, familiarisez-vous
suffi samment avec son fonctionnement, ses
