473330_004

ST

1 2

1.4 1.5 1.6

1.1

1.2

2.1

2.2

2.3

1.3

ST

3b

MFT/3-VL

3b.1

3b.2

3b.3

3a.3 3a.4

3a.5

3a.2

3a.1

3a

5.1

5.1

5.2

5.2

5

4

4.3

4.2

4.1

1 mm

6

Schiebetisch

 ST

Der Schiebetisch besteht aus einer Füh-

rungsschiene (4.2), die an die linke Seite der

CS 50 EB/CMS GE/ MFT/3-VL montiert wird und

einem Schiebeschlitten (4.1), der auf der Füh-

rungsschiene läuft.

Zum Transport kann der Schiebeschlitten mit

dem Drehknopf (3a.5) auf der Führungsschiene

festgeklemmt werden.

Der Anschlag WRA 500 kann, analog zur CS 50

EB/CMS GE, an der umlaufenden Nut des Schie-

beschlittens befestigt werden.

Montage CS 50/ CMS-GE

– Setzen Sie an den beiden äußeren Aussparungen

(1.1) des Grundgestells jeweils eine Halterung

mit den Zapfen (1.2) ein.

Achtung

: die Überstände (1.3) auf den Halte-

rungen müssen jeweils nach außen zeigen.

– Verschieben Sie die Halterungen in der Nut (1.6)

so weit, bis deren äußere Kanten (mit den Über-

ständen) mit den Fugen (1.4) des Grundgestells

übereinstimmen, und die Schnappverbindungen

an den Überständen in die Nut einrasten.

– Setzen Sie die Führungsschiene schräg von oben

mit den beiden Kunststoffhalterungen (2.1) in

die Nut (2.2) des Sägetisches ein.

– Schwenken Sie die Führungsschiene nach un-

ten, so dass die Zapfen (1.5) der Halterungen

in die Bohrungen (2.3) der Führungsschiene

eingreifen.

 Anmerkung

: Die Führungsschiene besitzt drei

Bohrungen, und kann daher in zwei Stellungen

(Überstand nach hinten oder vorne) befestigt

werden.

– Schrauben Sie die Führungsschiene mit den

beiden Drehknöpfen (3a.3) fest.

– Schieben Sie den Schiebeschlitten entspre-

chend Abb. 3 mit den vier Rollen (3a.4) von der

Seite her auf die Führungsschiene.

– Schrauben Sie die Endanschläge (3a.1) an den

beiden Enden der Nut (3a.2) fest.

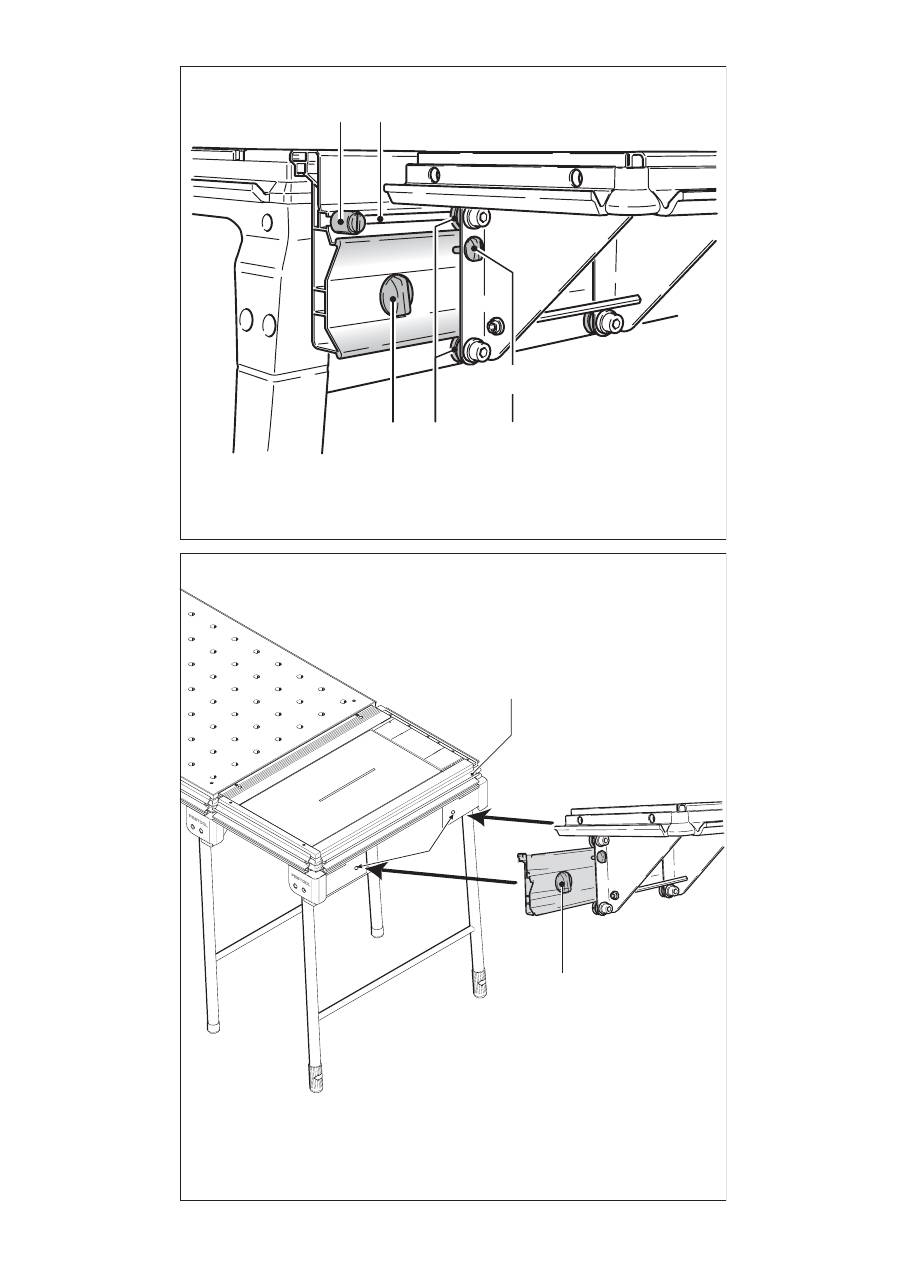

Montage MFT/3-VL

– Setzen Sie die Führungsschiene schräg von oben

mit den beiden Kunststoffhalterungen (2.1) in

die Nut (3b.1) der Verlängerung ein.

– Schwenken Sie die Führungsschiene nach unten,

so dass die Drehknöpfe der Führungsschiene

(3b.3) in die Bohrungen (3b.2) der Verlängerung

eingreifen.

 Anmerkung

: Die Führungsschiene besitzt drei

Bohrungen, und kann daher in zwei Stellungen

(Überstand nach hinten oder vorne) befestigt

werden.

– Schrauben Sie die Führungsschiene mit den

beiden Drehknöpfen (3b.3) fest.

– Schieben Sie den Schiebeschlitten entsprechend

Abb. 3a mit den vier Rollen (3a.4) von der Seite

her auf die Führungsschiene.

– Schrauben Sie die Endanschläge (3a.1) an den

beiden Enden der Nut (3a.2) fest.

Höhenverstellung

– Öffnen Sie die beiden Drehknöpfe (3a.3).

– Verdrehen Sie die beiden Innensechskantschrau-

ben (4.3) so weit, bis das Anschlaglineal ca. 1

mm am Sägetisch übersteht.

– Schließen Sie die Drehknöpfe (3a.3).

Winkelverstellung

– Öffnen Sie die beiden Schrauben (5.1).

– Verdrehen Sie die Schraube (5.2), bis die Auf-

lagefl äche des Schiebeschlittens parallel zur

Tischfl äche der Tischkreissäge ist. Kontrollieren

Sie die Parallelität, indem Sie ein gerades Lineal

über den Schiebeschlitten und den Tisch der

Tischkreissäge legen.

– Schließen Sie die beiden Schrauben (5.1).

7

Sliding table

 ST

The sliding table consists of a guide rail

(4.2) which is mounted to the left side of the

CS 50 EB/CMS GE/ MFT/3-VL and a carriage (4.1)

which slides on the guide rail.

For transport, the slide can be fi xed to the guide

rail using the rotary knob (3a.5).

Stop WRA 500 can be attached to the curved

groove on the carriage at the same time as the

CS 50 EB/CMS GE.

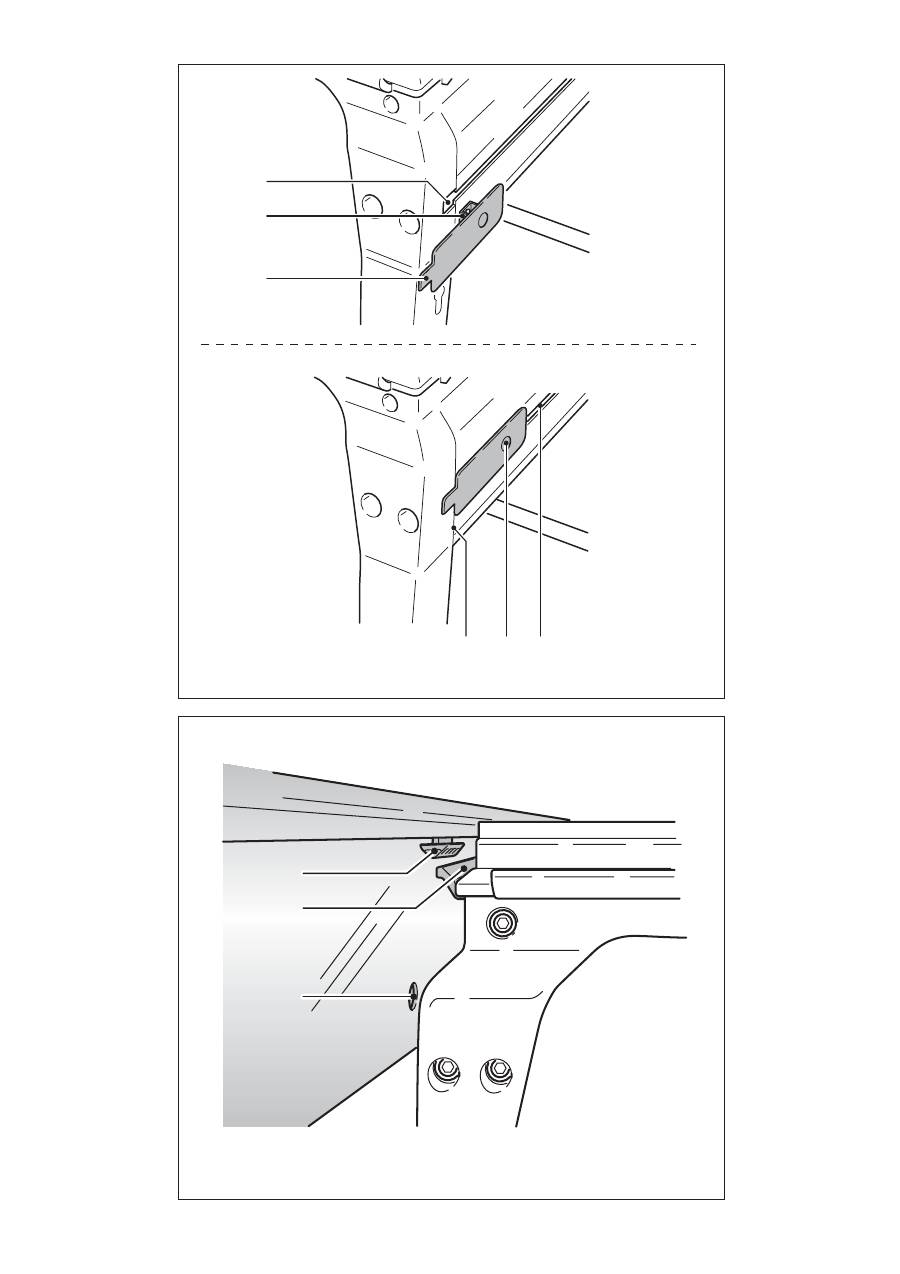

Fitting CS 50/ CMS-GE

– Attach one bracket at each of the two external

recesses (1.1) on the base chassis using the peg

(1.2).

Caution

: the protruding points (1.3) on each of

the brackets must point outwards.

– Slide the brackets into the groove (1.6) until the

outer edge (with protruding points) lines up with

the join (1.4) on the base frame and the snap-

on clips lock onto the protruding points in the

groove.

– Lower the guide rails into position at an angle,

locating both plastic brackets (2.1) in the groove

(2.2) on the saw table.

– Swivel the guide rails downwards so that the

pegs (1.5) on the brackets engage in the holes

(2.3) on the guide rails.

 Note

: the guide rail has three drilled holes and

can therefore be secured in two positions (pro-

truding point to the rear or front).

– Secure the guide rails using the two rotary knobs

(3a.3).

– Slide the carriage with the four rollers (3a.4)

onto the guide rails from the side as shown in

Fig. 3a.

– Secure the end stops (3a.1) at both ends of the

groove (3a.2).

Fitting MFT/3-VL

– Insert the guide rail into the groove (3b.1) on the

extension at an angle from above with the two

plastic brackets (2.1).

– Lower the guide rail so that the rotary knobs on

the guide rail (3b.3) engage in the holes (3b.2)

on the extension.

 Note

: the guide rail has three drilled holes and

can therefore be secured in two positions (pro-

truding point to the rear or front).

– Secure the guide rails using the two rotary knobs

(3b.3).

– Slide the carriage with the four rollers (3a.4)

onto the guide rails from the side as shown in

Fig. 3a.

– Secure the end stops (3a.1) at both ends of the

groove (3a.2).

Height adjustment

– Unscrew both rotary knobs (3a.3).

– Turn both Allen screws (4.3) until the sliding

fence is approx. 1 mm above the saw table.

– Tighten the rotary knobs (3a.3).

Angle adjustment

– Angle adjustment

– Open both screws (5.1).

– Turn the screw (5.2) until the contact surface of

the slide is parallel to the table surface of the

bench circular saw. Check the parallelism by

placing a straight ruler over the slide and the

table of the bench circular saw.

– Close both screws (5.1).

8

Table coulissante

ST

La table coulissante est constituée d’un rail de

guidage (4.2) monté du côté gauche du CS 50 EB/

CMS GE/ MFT/3-VL et d’un chariot coulissant (4.1)

se déplaçant sur le rail de guidage.

Pour le transport, le chariot coulissant et le sé-

lecteur de fonction (3a.5) peuvent être fi xés sur

le rail de guidage.

La butée WRA 500, comme sur le CS 50 EB/CMS

GE, peut être fi xée à la rainure faisant le tour du

chariot coulissant.

Montage CS 50/ CMS-GE

– Dans les deux évidements extérieurs (1.1) du

bâti de base, posez à chaque fois un logement

avec les tenons (1.2).

Attention

: les fl èches (1.3) des logements doi-

vent être orientées vers l’extérieur.

– Poussez les logements dans la rainure (1.6)

jusqu’à ce que les bords extérieurs (avec les

fl èches) soient positionnés sur la jointure (1.4)

, du bâti de base et que les assemblages à en-

cliquetage s’enclenchent dans la jointure aux

niveaux des fl èches.

– Pour monter le rail de guidage, inclinez-le et

positionnez les deux pièces en plastique (2.1)

par le haut dans la rainure (2.2) de la table de

sciage.

– Inclinez le rail de guidage vers le bas de manière

à ce que les tenons (1.5) des renforts s’insèrent

dans les orifi ces (2.3) du rail de guidage.

 Remarque

: Le rail de guidage possède trois fo-

rages et peut donc être fi xé dans deux positions

(fl èche vers l’arrière ou vers l’avant).

– Serrez le rail de guidage avec les deux écrous

moletés (3a.3).

– Insérez le chariot coulissant sur le rail de gui-

dage par le côté à l’aide des quatre galets (3a.4)

comme indiqué sur l’ill. 3a.

– Vissez les butées (3a.1) aux deux extrémités de

la rainure (3a.2).

Montage MFT/3-VL

– Insérez le rail de guidage en biais par le haut

avec les deux supports en plastique (2.1) dans

la rainure (3b.1) de la rallonge.

– Pivotez le rail de guidage vers le bas, de manière

à ce que les boutons rotatifs du rail de guidage

(3b.3) s’engagent dans les orifi ces (3b.2) de la

rallonge.

 Remarque

: Le rail de guidage possède trois fo-

rages et peut donc être fi xé dans deux positions

(fl èche vers l’arrière ou vers l’avant).

– Serrez le rail de guidage avec les deux écrous

moletés (3b.3).

– Insérez le chariot coulissant sur le rail de gui-

dage par le côté à l’aide des quatre galets (3a.4)

comme indiqué sur l’ill. 3a.

– Vissez les butées (3a.1) aux deux extrémités de

la rainure (3a.2).

Réglage en hauteur

– Desserrez les deux molettes (3a.3).

– Vissez ou dévissez les deux vis à tête imbus

(4.3) jusqu’à ce que la règle de butée dépasse

d’env. 1 mm par rapport au niveau de la table

de sciage.

– Serrez les deux molettes (3a.3).

Réglage angulaire

– Desserrez les deux vis (5.1).

– Vissez ou dévissez la vis (5.2), jusqu‘à ce que

la surface d‘appui du chariot coulissant soit

parallèle à la surface de la table de la scie sta-

tionnaire. Vérifi ez le parallélisme en posant une

règle à cheval sur le chariot coulissant et la table

de la scie stationnaire.

– Serrez les deux vis (5.1).

9

Mesa corredera

 ST

La mesa corredera se compone de un riel de guía

(4.2) que se monta en el lateral izquierdo de la CS

50 EB/CMS GE/ MFT/3-VL y un carro móvil (4.1)

que se desplaza por el riel de guía.

Para el transporte, el carro deslizante puede

apretarse con el botón giratorio (3a.5) del riel de

guía.

El tope WRA 500 puede fi jarse, al igual que en CS

50 EB/CMS GE, en la ranura circular del carro

móvil.

Montaje CS 50/ CMS-GE

– Fijar un elemento de soporte con perno (1.2) en

cada una de las dos entalladuras exteriores (1.1)

del bastidor.

Atención

: las partes salientes (1.3) en los ele-

mentos de soporte deben señalar al exterior.

– Deslizar los elementos de soporte en la ranura

(1.6) hasta que los bordes exteriores (con las

partes salientes) coincidan con las entalladuras

(1.4) del bastidor base , y las conexiones rápidas

de las partes salientes encajen en la ranura.

– Colocar el riel guía de forma inclinada desde

arriba introduciendo las dos barras de apoyo

de plástico (2.1) en la ranura (2.2) de la mesa

de serrar.

– Abatir el riel de guía hacia abajo hasta que los

pernos (1.5) de los elementos de soporte que-

den enclavados en los taladros (2.3) del riel de

guía.

 Nota

: el riel de guía tiene tres taladros y por

tanto puede fi jarse en dos posiciones (parte

saliente hacia atrás o hacia delante).

– Fijar el riel de guía mediante los dos reguladores

(3a.3).

– Deslizar lateralmente el carro móvil con las

cuatro ruedas (3a.4) a lo lago del riel como se

indica en la fi gura 3a.

– Atornillar los topes fi nales (3a.1) en los extremos

de la ranura (3a.2).

Montaje MFT/3-VL

– Introduzca el riel de guía de forma inclinada

desde arriba con los dos soportes de plástico

(2.1) en la ranura (3b.1) de la prolongación.

– Gire el riel de guía hacia abajo de modo que los

botones giratorios del riel de guía (3b.3) encajen

en los orifi cios (3b.2) de la prolongación.

Nota

: el riel de guía tiene tres taladros y por tanto

puede fi jarse en dos posiciones (parte saliente

hacia atrás o hacia delante).

– Fijar el riel de guía mediante los dos reguladores

(3b.3).

– Deslizar lateralmente el carro móvil con las

cuatro ruedas (3a.4) a lo lago del riel como se

indica en la fi gura 3a.

– Atornillar los topes fi nales (3a.1) en los extremos

de la ranura (3a.2).

Ajuste de la altura

– Desenroscar los dos reguladores (3a.3).

– Ajustar ambos tornillos de cabeza con hexágono

interior (4.3) de manera que la regla de tope

sobresalga aprox. 1 mm por encima de la mesa

de serrar.

– Enroscar los reguladores (3a.3).

Ajuste del ángulo

– Afl oje los dos tornillos (5.1).

– Gire el tornillo (5.2) hasta que la superfi cie de

apoyo del carro deslizante se encuentre paralela

a la superfi cie de la mesa de la sierra circular

estacionaria. Compruebe el paralelismo colo-

cando una regla recta sobre el carro deslizante

y la mesa de la sierra circular estacionaria.

– Apriete los dos tornillos (5.1).

10

Carrello scorrevole

 ST

Il carrello scorrevole è composto da un binario

di guida (4.2) montato sul lato sinistro del CS 50

EB/CMS GE/ MFT/3-VL e una slitta di scorrimento

(4.1) che scorre anche sul binario di guida.

Per il trasporto è possibile fi ssare il cursore con

la manopola (3a.5) sul binario di guida.

Il riscontro WRA 500 può essere fi ssato, analo-

gamente al CS 50 EB/CMS GE, nella scanalatura

della slitta di scorrimento.

Montaggio CS 50/ CMS-GE

– Inserire con i perni (1.2) un supporto in entrambe

le scanalature esterne (1.1) del telaio di base.

Attenzione

: le sporgenze (1.3) sui supporti de-

vono sempre essere rivolte verso l’esterno.

– Spostare i supporti nella scanalatura (1.6) fi no a

far combaciare i bordi esterni (con le sporgen-

ze) con i giunti (1.4) del telaio di base, quindi

inserire i giunti a molla sulle sporgenze nella

scanalatura.

– Inserire il binario di guida obliquamente dall’alto

con i due supporti in plastica (2.1) nella scana-

latura (2.2) della sega da banco.

– Orientare il binario di guida verso il basso, co-

sicché i perni (1.5) dei supporti si inseriscano

nei fori (2.3) del binario di guida.

 Nota

: il binario di guida è dotato di tre fori,

pertanto può essere fi ssato in due posizioni

(sporgenza verso il retro o frontale).

– Avvitare il binario di guida con entrambe le ma-

nopole (3a.3).

– Spostare le slitte di scorrimento con le quattro

rotelle (3a.4) dal lato sul binario di guida, come

illustrato in fi gura 3a.

– Fissare le battute d’arresto (3a.1) su entrambe

le estremità della scanalatura (3a.2).

Montaggio MFT-3/VL

– Inserire il binario di guida inclinato dall’alto

con entrambi i supporti di plastica (2.1) nella

scanalatura (3b.1) della prolunga.

– Ruotare in basso il binario di guida in modo che

le manopole del binario di guida (3b.3) si inne-

stino nei fori (3b.2) della prolunga.

 Nota

: il binario di guida è dotato di tre fori,

pertanto può essere fi ssato in due posizioni

(sporgenza verso il retro o frontale).

– Avvitare il binario di guida con entrambe le ma-

nopole (3b.3).

– Spostare le slitte di scorrimento con le quattro

rotelle (3a.4) dal lato sul binario di guida, come

illustrato in fi gura 3a.

– Fissare le battute d’arresto (3a.1) su entrambe

le estremità della scanalatura (3a.2).

Regolazione in altezza

– Allentare le due manopole (3a.3).

– Ruotare entrambe le viti a esagono interno (4.3)

fi nché la riga di riscontro raggiunge una distanza

di ca. 1 mm sopra alla sega da banco.

– Stringere le manopole (3a.3).

Regolazione dell‘angolo

– Aprire le due viti (5.1).

– Girare la vite (5.2) fi nché la superfi cie di appog-

gio della slitta di scorrimento è parallela alla

superfi cie del banco sega. Controllare il paralle-

lismo appoggiando una riga diritta sulla slitta di

scorrimento e sul banco della sega circolare.

– Chiudere le due viti (5.1).

11

Schuiftafel

ST

De schuiftafel bestaat uit een geleiderail (4.2),

die aan de linkerkant van de CS 50 EB/ CMS

GE/ MFT/3-VL wordt gemonteerd, en een

schuifslede (4.1), die op de geleiderail loopt.

Voor het transport kan de schuifslede met de

draaiknop (3a.5) op de geleiderail worden vast-

geklemd.

De aanslag WRA 500 kan, analoog aan de CS

50 EB/CMS GE, in de omlopende groef van de

schuifslede worden bevestigd.

Montage CS 50/ CMS-GE

– Plaats in de beide buitenste uitsparingen (1.1)

van het basisframe een houder met pennen

(1.2).

Let op

: de pijlen (1.3) op de houders moeten naar

buiten wijzen.

– Schuif aan de houders in de groef (1.6) totdat de

buitenste randen (met de pijlen) overeenstem-

men met de voegen (1.4) van het basisframe

en de klikverbindingen op de randen in de voeg

klikken.

– Plaats de geleiderail schuin van boven met de

beide kunststofhouders (2.1) in de groef (2.2)

van de zaagtafel.

– Draai de geleiderail naar onderen, zodat de pen-

nen (1.5) van de houders in de boringen (2.3) van

de geleiderail grijpen.

 Opmerking

: de geleiderail beschikt over drie

boorgaten en kan daarom in twee standen

(rand naar achteren of naar voren) bevestigd

worden.

– Schroef de geleiderail vast met de beide draai-

knoppen (3a.3).

– Schuif de geleideslede volgens afb. 3a met de

vier rollen (3a.4) vanaf de zijkant op de geleide-

rail.

– Schroef de eindaanslagen (3a.1) vast aan de

beide uiteinden van de groef (3a.2).

Montage MFT/3-VL

– Breng de geleiderail schuin van bovenaf met de

beide kunststof houders (2.1) in de groef (3b.1)

van de verlenging in.

– Draai de geleiderail naar beneden, zodat de

draaiknoppen van de geleiderail (3b.3) in de

boorgaten (3b.2) van de verlenging grijpen.

 Opmerking

: de geleiderail beschikt over drie

boorgaten en kan daarom in twee standen

(rand naar achteren of naar voren) bevestigd

worden.

– Schroef de geleiderail vast met de beide draai-

knoppen (3b.3).

– Schuif de geleideslede volgens afb. 3a met de

vier rollen (3a.4) vanaf de zijkant op de geleide-

rail.

– Schroef de eindaanslagen (3a.1) vast aan de

beide uiteinden van de groef (3a.2).

Hoogteverstelling

– Open de beide draaiknoppen (3a.3).

– Draai aan de beide inbusschroeven (4.3) tot de

aanslaglineaal ca. 1 mm boven de zaagtafel

uitsteekt.

– Sluit de draaiknoppen (3a.3).

Hoekverstelling

– Draai de beide schroeven (5.1) los.

– Verdraai de schroef (5.2), tot het steunvlak van

de schuifslede parallel met het tafelvlak van de

tafelcirkelzaag is. Controleer de parallelliteit

door een rechte liniaal over de schuifslede en

de tafel van de tafelcirkelzaag te leggen.

– Draai de beide schroeven (5.1) aan.

12

Justerbord

ST

Justerbordet består av en rälsstyrskena (4.2),

som monteras på den vänstra sidan av CS 50 EB/

CMS GE/ MFT/3-VL, och en släde (4.1) som löper

i styrskenan.

Vid transport kan skjutsliden klämmas fast på

styrskenan med vridknappen (3a.5).

I likhet med CS 50 EB/CMS GE kan anslaget WRA

500 fästas i det kringgående spåret på släden.

Montering CS 50/ CMS-GE

– Sätt fast en hållare i de båda ursparningarna

(1.1) på grundenheten genom att sticka in tap-

parna (1.2).

OBS

! Överhängen (1.3) på hållarna måste alltid

peka utåt.

– Skjut in hållarna i spåret (1.6) tills den yttre kan-

ten (med överhängen) ligger jäms med fogarna

(1.4) i grundenheten, och snäppförslutningarna

på överhängen faller på plats i spåret.

– Sätt in styrskenan snett ovanifrån med de båda

plasthållarna (2.1) i spåret (2.2) på sågbordet.

– Sväng ner styrskenan så att tapparna (1.5) på

hållarna hakar fast i hålen (2.3) på styrskenan.

 Anmärkning

: Det fi nns tre hål på styrskenan,

och den kan därför fästas i två lägen (överhäng

bakåt eller framåt).

– Skruva fast styrskenan med de båda vreden

(3a.3).

– Skjut på släden med de fyra rullarna (3a.4) från

sidan på styrskenan, se bild 3a.

– Skruva fast ändanslagen (3a.1) i båda ändarna

av spåret (3a.2).

Montering MFT/3-VL

– Sätt styrskenan snett uppifrån med de båda

plasthållarna (2.1) i spåret (3b.1) i förlängning-

en.

– Sväng ner styrskenan, så att dess vridknappar

(3b.3) greppar i hålen (3b.2) i förlängningen.

 Anmärkning

: Det fi nns tre hål på styrskenan,

och den kan därför fästas i två lägen (överhäng

bakåt eller framåt).

– Skruva fast styrskenan med de båda vreden

(3b.3).

– Skjut på släden med de fyra rullarna (3a.4) från

sidan på styrskenan, se bild 3a.

– Skruva fast ändanslagen (3a.1) i båda ändarna

av spåret (3a.2).

Höjdinställning

– Lossa de båda vreden (3a.3).

– Vrid de båda insexskruvarna (4.3) tills anslags-

linjalen står ca 1 mm över sågbordet.

– Vrid åt vreden (3a.3).

Vinkelinställning

– Lossa de båda skruvarna (5.1).

– Vrid skruven (5.2) tills skjutslidens anligg-

ningsyta är parallell mot bordsytan på bordcir-

kelsågen. Kontrollera parallelliteten genom att

lägga en rak linjal över skjutsliden och bordet

på bordcirkelsågen.

– Dra åt de båda skruvarna (5.1).

Työntöpöytä

ST

Työntöpöytä koostuu ohjauskiskosta (4.2), joka

asennetaan CS 50 EB/CMS GE/ MFT/3-VL:n va-

semmalle puolelle ja työntökelkasta (4.1), joka

liikkuu ohjauskiskolla.

Kuljetusta varten työntökelkka voidaan kiinnittää

kierrettävällä nupilla (3a.5) ohjainkiskoon.

Ohjain WRA 500 voidaan kuten CS 50 EB/ CMS GE

kiinnittää työntökelkan pyörivään uraan.

Asennus CS 50/ CMS-GE

– Laita perusrungon molempiin ulkoreikiin (1.1)

aina kiinnike tapilla (1.2).

Huomio

: kiinnikkeissä olevan yläosan (1.3) täytyy

aina osoittaa ulospäin.

– Työnnä kiinnikkeet uraan (1.6) niin pitkälle

kunnes niiden ulkoreunat ( yläosilla) vastaavat

perusrungon saumaa (1.4) ja pikaliitokset ylä-

osissa lukkiutuvat uraan.

– Laita ohjauskisko vinottain ylhäältä molempien

muovikiinnikkeiden (2.1) kanssa sahauspöydän

uraan (2.2).

– Käännä ohjauskisko alaspäin, niin että kiinnik-

13

keiden tapit (1.5) osuvat ohjauskiskon reikiin

(2.3).

 Huomautus

: Ohjainkiskossa on kolme reikää

ja siksi ne voidaan kiinnittää kahteen asentoon

(yläreuna ylös-ßßßtai eteenpäin).

– Ruuvaa ohjauskisko molemmilla kierrettävillä

nupeilla (3a.3) kiinni.

– Työnnä työntökelkka kuvan 3a mukaisesti nel-

jällä rullalla (3a.4) sivulta ohjauskiskolle.

– Ruuvaa pääterajoitin (3a.1) uran (3a.2) molem-

piin päihin kiinni.

Asennus MFT/3-VL

– Laita viistosti ylhäältäpäin ohjainkiskon kum-

matkin muoviset pitimet (2.1) jatko-osan uraan

(3b.1).

– Käännä ohjainkiskoa alaspäin siten, että oh-

jainkiskon kiertonupit (3b.3) osuvat jatko-osan

reikiin (3b.2).

 Huomautus

: Ohjainkiskossa on kolme reikää

ja siksi ne voidaan kiinnittää kahteen asentoon

(yläreuna ylös-ßßßtai eteenpäin).

– Ruuvaa ohjauskisko molemmilla kierrettävillä

nupeilla (3b.3) kiinni.

– Työnnä työntökelkka kuvan 3a mukaisesti nel-

jällä rullalla (3a.4) sivulta ohjauskiskolle.

– Ruuvaa pääterajoitin (3a.1) uran (3a.2) molem-

piin päihin kiinni.

Korkeuden säätö

– Avaa molemmat kierrettävät nupit (3a.3).

– Kierrä molempia kuusiokoloruuveja (4.3) niin

pitkälle kunnes rajoitinviivain on n. 1 mm sa-

hauspöydän yläpuolella.

– Sulje kierrettävät nupit (3a.3).

Kulman säätö

– Avaa molemmat ruuvit (5.1).

– Kierrä ruuvia (5.2), kunnes työntökelkan vas-

tinpinta on yhdensuuntainen pöytäpyörösahan

pöytäpintaan nähden. Tarkasta yhdensuuntai-

suus asettamalla suora viivain työntökelkan ja

pöytäpyöräsahan pöydän päälle.

– Kierrä molemmat ruuvit (5.1) kiinni.

Rullebord

ST

Rullebordet består af en føringsskinne (4.2), som

monteres på den højre side af CS 50 EB/CMS

GE/ MFT/3-VL, og en trækfunktion (4.1), som løber

på føringsskinnen.

Ved transport kan trækfunktionen fastspændes til

føringsskinnen med drejeknappen (3a.5).

Anslaget WRA 500 kan ligesom CS 50 EB/ CMS

GE fastgøres til trækfunktionens omkringliggende

not.

Montering CS 50/ CMS-GE

– Sæt en holder i hver af grundstativets to yderste

udsparinger (1.1) ved hjælp af tapperne (1.2).

Bemærk

: Udhængene (1.3) på holderne skal

pege udad.

– Forskyd holderne i noten (1.6), indtil deres yder-

kanter (med udhængene) ligger på linje med

fugerne (1.4) på grundstativet, og snapforbin-

delserne på udhængene går i indgreb i noten.

– Sæt føringsskinnen i skråt fra oven, idet de to

plastholdere (2.1) placeres i arbejdsbordets not

(2.2).

– Sving føringsskinnen ned, så holdernes tapper

(1.5) går i indgreb i føringsskinnens boringer

(2.3).

 Bemærk

: Føringsskinnen har tre boringer og

kan derfor fastgøres i to stillinger (udhæng

bagtil eller fortil).

– Skru føringsskinnen fast med de to drejeknap-

per (3a.3).

– Skyd trækfunktionen på føringsskinnen fra siden

af med de fi re hjul (3a.4) i henhold til  fi g. 3a.

– Skru endeanslagene (3a.1) i notens (3a.2) to

ender fast.

Montering MFT/3-VL

– Sæt føringsskinnen skråt ovenfra i noten (3b.1)

på forlængerbordet ved hjælp af de to plasthol-

dere.

– Sving føringsskinnen ned, så føringsskinnens

drejeknapper (3b.3) griber ind i forlængerbor-

dets huller (3b.2).

 Bemærk

: Føringsskinnen har tre boringer og

kan derfor fastgøres i to stillinger (udhæng

bagtil eller fortil).

– Skru føringsskinnen fast med de to drejeknap-

per (3b.3).

– Skyd trækfunktionen på føringsskinnen fra siden

af med de fi re hjul (3a.4) i henhold til fi g. 3a.

– Skru endeanslagene (3a.1) i notens (3a.2) to

ender fast.

14

Højdejustering

– Løsn de to drejeknapper (3a.3).

– Drej de to unbrakoskruer (4.3), indtil anslagsli-

nealen er ca. 1 mm over arbejdsbordet.

– Spænd drejeknapperne (3a.3).

Vinkeljustering

– Løsn de to skruer (5.1).

– Drej skruen (5.2), indtil trækfunktionens ar-

bejdsfl ade er parallel med rundsavens bordpla-

de. Kontroller paralleliteten ved at lægge en lige

lineal hen over trækfunktionen og rundsavens

bord.

– Spænd de to skruer (5.1).

Montasje MFT/3-VL

- Sett styreskinnen på skrå ovenfra inn i forlen-

gelsen slik at de to holderne av plast (2,1) går

inn i sporet (3b,1) på forlengelsen.

- Sving styreskinnen nedover, slik at vriderne på

styreskinnen (3b,3) griper i hullene (3b,2) på

forlengelsen.

Merk

: Styreskinnen har tre hull og kan dermed

festes i to stillinger (overheng bakover eller

forover).

– Skru fast føringsskinnen med de to vriderne

(3b.3).

– Skyv skyvesleden inn på føringsskinnen fra siden

med de fi re rullene (3a.4) slik det fremgår av

bilde 3a.

– Skru fast endestopperne (3a.1) i begge ender av

sporet (3a.2).

Høyderegulering

– Åpne de to vriderne (3a.3).

– Vri de to unbrakoskruene (4.3) inntil anleggs-

skinnnen står ca. 1 mm over sagbordet.

– Lukk de to vriderne (3a.3).

Vinkelregulering

– Løsne begge skruene (5.1).

– Vri skruen (5.2) til bærefl aten på føringsskinnen

er parallell med bordfl aten på bordsirkelsagen.

Kontroller parallelliteten ved å legge en rett

linjal over føringsskinnen og bordet på bordsir-

kelsagen.

– Stram begge skruene (5.1).

Skyvebord

ST

Skyvebordet består av en føringsskinne (4.2) der

CS 50 EB/CMS GE/ MFT/3-VL er montert på ven-

stre side samt en skyveslede (4.1) som beveger

seg på føringsskinnen.

Ved transport kan skyvesleiden med dreieknap-

pen (3a.5) klemmes fast på styreskinnen.

Anlegget WRA 500 kan, på tilsvarende måte som

CS 50 EB/CMS GE festes på det omløpende sporet

på skyvesleden.

Montasje CS 50/ CMS-GE

– Sett inn en holder med tapper (1.2) på hver av

de to ytre utsparingene (1.1) på understellet.

NB

! De utstikkende endene (1.3) på holderne

skal peke utover.

– ßForskyv holderne i sporet (1.6) inntil de ytre

kantene (med de utsikkende endene) er i fl ukt

med fugene (1.4) på understellet og hurtigkob-

lingen på de utstikkende endene klikker på plass

i sporet.

– Sett føringsskinnen på skrå ovenfra inn i sag-

bordet slik at de to holderne av plast (2.1) går

inn i sporet (2.2) på sagbordet.

– Vipp ned føringsskinnen, slik at tappene (1.5) til

holderne griper inn hullene (2.3) på føringsskin-

nen.

 Merk

: Styreskinnen har tre hull og kan dermed

festes i to stillinger (overheng bakover eller

forover).

– Skru fast føringsskinnen med de to vriderne

(3a.3).

– Skyv skyvesleden inn på føringsskinnen fra siden

med de fi re rullene (3a.4) slik det fremgår av

bilde 3a.

– Skru fast endestopperne (3a.1) i begge ender av

sporet (3a.2).

15

Mesa esquadrejadeira

ST

A mesa esquadrejadeira é constituída por um

trilho-guia (4.2), que é montado no lado esquer-

do do CS 50 EB/CMS GE/ MFT/3-VL, e um carro

corrediço (4.1), que se move no trilho-guia.

Para o transporte, o patim corrediço pode ser

fi xado por aperto no trilho-guia através do punho

giratório (3a.5).

De modo semelhante ao CS 50 EB/CMS GE, o ba-

tente WRA 500 pode ser fi xo à ranhura circundante

do carro corrediço.

Montar CS 50/ CMS-GE

– Em ambos os entalhes exteriores (1.1) da arma-

ção base, coloque respectivamente um suporte

com a cavilha (1.2).

Atenção

: as protuberâncias (1.3) nos suportes

devem apontar para fora.

– Desloque os suportes na ranhura (1.6) até os

cantos exteriores (com as protuberâncias) coin-

cidirem com as fendas (1.4) da armação base,

e as uniões de engate engatarem na ranhura

pelas protuberâncias.

– Introduza o trilho-guia obliquamente, pelo lado

de cima, com os dois suportes de plástico (2.1)

na ranhura (2.2) da bancada de serra.

– Vire o trilho-guia para baixo, de modo a que as

cavilhas (1.5) dos suportes encaixem nos orifí-

cios (2.3) do trilho-guia.

 Nota

: o trilho-guia possui três orifícios, podendo

por isso ser fi xo em duas posições (protuberân-

cia para trás ou para a frente).

– Aparafuse o trilho-guia com ambos os botões

giratórios (3a.3).

– Com os quatros rolos (3a.4), desloque o carro

corrediço a partir da parte lateral, de acordo

com a fi g. 3a, para o trilho-guia.

– Aparafuse os batentes de fi m de curso (3a.1)

nas duas extremidades da ranhura (3a.2).

Montar MFT/3-VL

– Insira o trilho-guia na ranhura (3b.1) do prolon-

gamento, de forma inclinada e pelo lado de cima,

com ambos os suportes de plástico (2.1).

– Incline o trilho-guia para baixo, de modo a que

os botões giratórios do trilho-guia (3b.3) enga-

tem nos furos (3b.2) do prolongamento.

 Nota

: o trilho-guia possui três orifícios, podendo

por isso ser fi xo em duas posições (protuberân-

cia para trás ou para a frente).

– Aparafuse o trilho-guia com ambos os botões

giratórios (3b.3).

– Com os quatros rolos (3a.4), desloque o carro

corrediço a partir da parte lateral, de acordo

com a fi g. 3a, para o trilho-guia.

– Aparafuse os batentes de fi m de curso (3a.1)

nas duas extremidades da ranhura (3a.2).

Ajuste em altura

– Abra ambos os botões giratórios (3a.3).

– Gire os dois parafusos de sextavado interior (4.3)

até a régua de batente sobressair aprox. 1 mm

acima da bancada de serra.

– Feche os botões giratórios (3a.3).

Ajuste do ângulo

– Desenrosque ambos os parafusos (5.1).

– Rode o parafuso (5.2) até a superfície de apoio

do carro corrediço fi car paralela à área da mesa

da serra circular de bancada. Verifi que o para-

lelismo, colocando uma régua direita sobre o

carro corrediço e a mesa da serra circular de

bancada.

– Enrosque ambos os parafusos (5.1).

16

Раздвижной стол

ST

Раздвижной стол состоит из направляющей

(4.2), монтируемой с левой стороны CS 50 EB/

CMS GE/ MFT/3-VL, и салазок (4.1), перемещаю-

щихся по направляющей.

При транспортировке подвижные салазки

можно закрепить на шине-направляющей при

помощи винта-барашка (3a.5).

Упор WRA 500 может, как и CS 50 EB/CMS GE,

крепиться при помощи поворотного паза са-

лазок.

Монтаж CS 50/ CMS-GE

– Вставьте в обе внешних выемки (1.1) рамы

элемент крепления с цапфами (1.2).

Внимание

: выступы (1.3) на элементах кре-

пления должны указывать наружу.

– Передвигайте элементы крепления в пазе

(1.6) до тех пор, пока внешние кромки (с вы-

ступами) не совпадут со швами (1.4) рамы,

и зажимы на выступах не зафиксируются в

пазу.

– Вставьте пластиковые крепления (2.1) на-

правляющей в паз (2.2) пильного стола.

– Опустите направляющую таким образом, что-

бы цапфы (1.5) элементов крепления встави-

лись в отверстия (2.3) направляющей.

 Примечание

: На шине-направляющей рас-

положены три отверстия, и ее можно закре-

пить в двух положениях (выступом назад или

вперед).

– Зафиксируйте направляющую при помощи

обеих вращающихся ручек (3a.3).

– В соответствии с рис. 3a сдвиньте салазки к

направляющей при помощи четырех роликов

(3a.4).

– Накрепко привинтите концевые ограничители

перемещения (3a.1) по краям паза (3a.2).

Mонтаж MFT/3-VL

– Установите шину-направляющую под углом

сверху с помощью двух пластмассовых дер-

жателей (2.1) в паз (3b.1) удлинительного

элемента.

– Отведите шину-направляющую вниз настолько,

чтобы винты-барашки шины-направляющей

(3b.3) вошли в зацепление с резьбовыми от-

верстиями (3b.2) удлинительного элемента.

 Примечание

: На шине-направляющей рас-

положены три отверстия, и ее можно закре-

пить в двух положениях (выступом назад или

вперед).

– Зафиксируйте направляющую при помощи

обеих вращающихся ручек (3b.3).

– В соответствии с рис. 3a сдвиньте салазки к

направляющей при помощи четырех роликов

(3a.4).

– Накрепко привинтите концевые ограничители

перемещения (3a.1) по краям паза (3a.2).

Регулировка высоты

– Отвинтите вращающиеся ручки (3a.3).

– Вращайте шурупы с шестигранным шлицем

(4.3) до тех пор, пока упорная планка не ока-

жется в положении на 1 мм выше пильного

стола.

– Затяните вращающиеся ручки (3a.3).

Регулировка угла

– Отвинтите оба винта (5.1).

– Заворачивайте винт (5.2) до тех пор, пока

опорная поверхность подвижных салазок не

будет установлена параллельно поверхности

пильного стола. Проверьте параллельность

салазок и пильного стола с помощью линей-

ки.

– Затяните оба винта (5.1).

17

Posuvný stůl

ST

Posuvný stůl se skládá z vodicí lišty (4.2), která

se montuje na levou stranu stolu CS 50 EB/CMS

GE/ MFT/3-VL, a z posuvného vozíku (4.1), který

se posunuje po vodicí liště.

Pro přepravu je možné zajistit posuvné saně otoč-

ným knofl íkem (3a.5) na vodicí liště.

Doraz WRA 500 lze, analogicky ke stolu CS 50

EB/CMS GE, upevnit na celoobvodovou drážku

vozíku.

Montáž CS 50/ CMS-GE

– Na každé z obou vnějších vybrání (1.1) základ-

ního stojanu stolu nasaďte držák s čepy (1.2).

Pozor

: Přesahy (1.3) na držáku musí ukazovat

vždy ven.

–Držáky posuňte v drážce (1.6) tak daleko, až se

jejich vnější hrany (s přesahy) kryjí se spárami

(1.4) základního stojanu stolu, a zaskakovací

spojky na přesazích zaskočí do drážky.

–Vodicí lištu nasaďte šikmo shora oběma plas-

tovými držáky (2.1) do drážky (2.2) řezacího

stolu.

–Vodicí lištu sklopte dolů tak, aby čepy (1.5) držáku

zapadly do otvorů (2.3) ve vodicí liště.

 Upozornění

: Vodicí lišta má tři otvory, a lze ji

proto připevnit ve dvou polohách (přesah dozadu

nebo dopředu).

–Vodicí lištu přišroubujte oběma otočnými knofl íky

(3a.3).

–Nasuňte podle obr. 3a posuvný vozík se čtyřmi

kolečky (3a.4) ze strany na vodicí lištu .

–Koncový doraz (3a.1) přišroubujte na obou kon-

cích drážky (3a.2).

Montáž MFT/3-VL

– Vložte vodicí lištu s oběma plastovými úchyty

(2.1) šikmo shora do drážky (3b.1) prodloužení.

– Natočte vodicí lištu dolů, tak aby otočné regu-

látory vodicí lišty (3b.3) zapadly do otvorů (3b.2)

v prodloužení.

 Upozornění

: Vodicí lišta má tři otvory, a lze ji

proto připevnit ve dvou polohách (přesah dozadu

nebo dopředu).

–Vodicí lištu přišroubujte oběma otočnými knofl íky

(3b.3).

–Nasuňte podle obr. 3a posuvný vozík se čtyřmi

kolečky (3a.4) ze strany na vodicí lištu .

–Koncový doraz (3a.1) přišroubujte na obou kon-

cích drážky (3a.2).

Výškové přestavení

–Povolte oba otočné knofl íky (3a.3).

–Otáčejte oběma šrouby s vnitřním šestihranem

(4.3) tak dlouho, dokud pravítko dorazu nepře-

čnívá asi 1 mm nad řezací stůl.

–Utáhněte oba otočné knofl íky (3a.3).

Úhlové přestavení

–Povolte oba šrouby (5.1).

–Šroubem (5.2) otáčejte, dokud dosedací plocha

kluzných saní nebude paralelně se stolní deskou

stolní okružní pily. Zkontrolujte rovnoběžnost

tím, že položíte přes kluzné saně a stůl stolní

okružní pily rovné pravítko.

–Utáhněte oba šrouby (5.1).

18

Stół przesuwny

ST

Stół przesuwny składa się z szyny prowadzącej

(4.2), montowanej z lewej strony stołu CS 50 EB/

CMS GE/ MFT/3-VL oraz sań (4.1), przesuwających

się po szynie prowadzącej.

Do transportowania można zacisnąć sanie na

szynie prowadzącej za pomocą pokrętła (3a.5).

Analogicznie CS 50 EB/CMS GE prowadnicę WRA

500 można montować do obwodowego rowka

sań.

Montaż CS 50/ CMS-GE

– Włożyć do obu zewnętrznych wgłębień (1.1)

stelaża podstawowego po jednym uchwycie z

czopami (1.2).

Uwaga

: Występy (1.3) na uchwytach muszą być

skierowane na zewnątrz.

– Przesunąć uchwyty w rowku (1.6) w taki sposób,

aby ich zewnętrzne krawędzie (z występami)

pokrywały się ze spoinami (1.4) stelaża podsta-

wowego, oraz aby połączenia zatrzaskowe przy

występach zatrzasnęły się w rowku .

– Wsunąć szynę prowadzącą skosem od góry

oboma uchwytami z tworzywa sztucznego (2.1)

w rowek (2.2) stołu pilarskiego.

– Pochylić szynę prowadzącą w dół, w taki sposób,

aby czopy (1.5) uchwytów weszły w otwory (2.3)

szyny prowadzącej.

 Informacja

: Szyna prowadząca posiada trzy

otwory, i z tego względu można mocować ją w

dwóch położeniach (występ z tyłu lub z przo-

du).

– Przykręcić szynę prowadzącą dwoma pokrętłami

(3a.3).

– Nasunąć sanie zgodnie z ilustracją 3a czterema

rolkami (3a.4) z boku na szynę prowadzącą.

– Przykręcić ograniczniki końcowe (3a.1) na obu

końcach rowka (3a.2).

Montaż MFT/3-VL

– Włożyć szynę prowadzącą skośnie od góry obo-

ma uchwytami z tworzywa sztucznego (2.1) we

wpust (3b.1) przedłużenia.

– Odchylić szynę prowadzącą w dół tak, aby pokrę-

tła szyny prowadzącej (3b.3) wchodziły w otwory

(3b.2) przedłużenia.

 Informacja

: Szyna prowadząca posiada trzy

otwory, i z tego względu można mocować ją w

dwóch położeniach (występ z tyłu lub z przo-

du).

– Przykręcić szynę prowadzącą dwoma pokrętłami

(3b.3).

– Nasunąć sanie zgodnie z ilustracją 3a czterema

rolkami (3a.4) z boku na szynę prowadzącą.

– Przykręcić ograniczniki końcowe (3a.1) na obu

końcach rowka (3a.2).

Regulacja wysokości

– Odkręcić oba pokrętła (3a.3).

– Przekręcić obie śruby z łbem walcowym o

gnieździe sześciokątnym (4.3) w taki sposób, aby

liniał prowadnicy wystawał ok. 1 mm ponad stół

pilarski.

– Dokręcić oba pokrętła (3a.3).

Przestawianie kąta

– Odkręcić obie śruby (5.1).

– Przekręcać śrubę (5.2) do momentu, aż po-

wierzchnia przylegania sań będzie równoległa

do powierzchni stołu pilarki tarczowej. Spraw-

dzić równoległość, kładąc prosty liniał na sa-

niach i stole pilarki tarczowej.

– Zakręcić obie śruby (5.1).

19

ST

tolóasztal

A tolóasztal része egy vezetősín (4.2), amit a CS 50

EB / CMS GE/ MFT/3-VL bal oldalára kell szerelni,

és egy tolószán (4.1), ami a vezetősínen fut.

Szállításhoz a tolószán a forgatható gombbal

(3a.5) rögzíthető a vezetősínen.

A WRA 500 ütköző, hasonlóan a CS 50 EB/CMS

GE-hez, a tolószán körbefutó vezetővájatához

rögzíthető.

Beszerelés CS 50/ CMS-GE

– Helyezzen az alapállvány két külső kivágásába

(1.1) egy-egy tartót, csapolással (1.2).

Vigyázat

: a tartón a kiálló részeknek (1.3) kifelé

kell mutatniuk.

– Tolja el a tartókat a vezetővájatban (1.6) annyira,

hogy azok külső éle (a kiálló részekkel) egybe-

essen az alapállvány hézagjaival (1.4), és a kiálló

részeken lévő csappantyús zárak bepattanjanak

a vezetővájatba.

– Ferdén felülről helyezze a vezetősíneket a két

műanyag tartóval (2.1) a fűrészasztal vezetővá-

jatába (2.2).

– Fordítsa el a vezetősíneket lefelé, hogy a tartók

csapolása (1.5) beakadjon a vezetősínek furata-

iba (2.3).

Megjegyzés

: a vezetősín három furattal rendel-

kezik, és ezért két állásban (kiálló rész előrefelé

vagy hátrafelé) rögzíthető.

– Húzza meg a vezetősíneket a két forgatható

gomb (3a.3) segítségével.

– Tolja a tolószánt a négy görgővel (3a.4) a 3a.

ábrának megfelelően oldalról a vezetősínre.

– Csavarozza fel a végütközőket (3a.1) a vezető-

vájat (3a.2) két végére.

Beszerelés MFT/3-VL

– Ferdén felülről helyezze be a vezetősínt a két

műanyag tartóval (2.1) a hosszabbító hornyába

(3b.1).

– Fordítsa el lefelé a vezetősínt úgy, hogy a vezető-

sín forgógombjai (3b.3) a hosszabbító furataiba

(3b.2) akadjanak.

Megjegyzés

: a vezetősín három furattal rendel-

kezik, és ezért két állásban (kiálló rész előrefelé

vagy hátrafelé) rögzíthető.

– Húzza meg a vezetősíneket a két forgatható

gomb (3b.3) segítségével.

– Tolja a tolószánt a négy görgővel (3a.4) a 3a.

ábrának megfelelően oldalról a vezetősínre.

– Csavarozza fel a végütközőket (3a.1) a vezető-

vájat (3a.2) két végére.

Magasságbeállító

– Oldja a két forgatható gombot (3a.3).

– Forgassa el a két belső hatlapos csavart (4.3)

annyira, hogy az ütközösín kb. 1 mm-rel álljon

a fűrészasztal felett.

– Zárja a forgatható gombokat (3a.3).

Szög beállítása

– Lazítsa meg a két csavart (5.1).

– Forgassa el a csavart (5.2) addig, míg a tolószán

felfekvőfelülete az asztali körfűrész asztallapjá-

val párhuzamos helyzetbe nem kerül. Helyezzen

egy egyenes vonalzót a tolószánra és az asztali

körfűrész asztallapjára, így ellenőrizze, hogy a

felületek párhuzamosak-e.

– Húzza meg a két csavart (5.1).

20

Έλκηθρο ST

Το έλκηθρο αποτελείται από μια ράγα οδηγό (4.2),

που συναρμολογείται στην αριστερή πλευρά του CS

50 EB/CMS GE/ MFT/3-VL, και ένα συρόμενο εξάρ-

τημα (4.1), που κινείται πάνω στη ράγα οδηγό.

Για τη μεταφορά μπορεί το συρόμενο εξάρτημα να

σφίξει με το περιστροφικό κουμπί (3a.5) πάνω στη

ράγα οδηγό.

Ο οδηγός WRA 500 μπορεί, όπως και στο CS 50 EB/

CMS GE, να στερεωθεί στο περιμετρικό αυλάκι του

συρόμενου εξαρτήματος.

Συναρμολόγηση CS 50/ CMS-GE

– Τοποθετήστε στα δύο εξωτερικά ανοίγματα (1.1)

της βάσης από ένα στήριγμα με τον πείρο (1.2)

μέσα.

Προσοχή

: Οι προεξοχές (1.3) πάνω στα στηρίγμα-

τα πρέπει να δείχνουν κάθε φορά προς τα έξω.

– Μετατοπίστε τα στηρίγματα στο αυλάκι (1.6) τόσο,

ώσπου οι εξωτερικές τους ακμές (με τις προεξο-

χές) να ταυτίζονται με τους αρμούς (1.4) της βά-

σης, και οι κουμπωτές συνδέσεις να ασφαλίσουν

στις προεξοχές στο αυλάκι.

– Τοποθετήστε τη ράγα οδηγό λοξά από πάνω με

τα δύο πλαστικά στηρίγματα (2.1) στο αυλάκι (2.2)

του τραπεζιού πριονίσματος.

– Στρέψτε τη ράγα οδηγό προς τα κάτω, έτσι ώστε

οι πείροι (1.5) των στηριγμάτων να πιάνουν στις

τρύπες (2.3) της ράγας οδηγού.

Παρατήρηση

: Η ράγα οδηγός διαθέτει τρεις τρύ-

πες και μπορεί έτσι να στερεωθεί σε δύο θέσεις

(προεξοχή προς τα πίσω ή προς τα εμπρός).

– Βιδώστε σταθερά τη ράγα οδηγό με τα δύο περι-

στροφικά κουμπιά (3a.3).

– Σπρώξτε το συρόμενο εξάρτημα, σύμφωνα με

την εικόνα 3a, με τα τέσσερα ρολά (3a.4) από τα

πλάγια πάνω στη ράγα οδηγό.

– Βιδώστε τους τελικούς αναστολείς (3a.1) στα δύο

άκρα του αυλακιού (3a.2).

Συναρμολόγηση MFT/3-VL

– Τοποθετήστε τη ράγα οδηγό λογά από επάνω με τα

δύο πλαστικά στηρίγματα (2.1) στο αυλάκι (3b.1)

της προέκτασης.

– Γυρίστε τη ράγα οδηγό προς τα κάτω έτσι, ώστε τα

περιστροφικά κουμπιά της ράγας οδηγού (3b.3)

να πιάνουν στις τρύπες (3b.2) της προέκτασης.

Παρατήρηση

: Η ράγα οδηγός διαθέτει τρεις τρύ-

πες και μπορεί έτσι να στερεωθεί σε δύο θέσεις

(προεξοχή προς τα πίσω ή προς τα εμπρός).

– Βιδώστε σταθερά τη ράγα οδηγό με τα δύο περι-

στροφικά κουμπιά (3b.3).

– Σπρώξτε το συρόμενο εξάρτημα, σύμφωνα με

την εικόνα 3a, με τα τέσσερα ρολά (3a.4) από τα

πλάγια πάνω στη ράγα οδηγό.

– Βιδώστε τους τελικούς αναστολείς (3a.1) στα δύο

άκρα του αυλακιού (3a.2).

Ρύθμιση του ύψους

– Λύστε τα δύο περιστροφικά κουμπιά (3a.3).

– Περιστρέψτε τις δύο βίδες κεφαλής κοίλου εξα-

γώνου (άλεν) (4.3) τόσο, ώσπου ο οδηγός αναστο-

λής να προεξέχει πάνω από τη βάση του πριονιού

περίπου 1 mm.

– Σφίξτε τα περιστροφικά κουμπιά (3a.3).

Ρύθμιση της γωνίας

– Λύστε τις δύο βίδες (5.1).

– Γυρίστε τη βίδα (5.2), ώσπου η επιφάνεια έδρασης

του συρόμενου εξαρτήματος να είναι παράλληλη

με την επιφάνεια της βάσης του σταθερού δισκο-

πρίονου. Ελέγξτε την παραλληλότητα, τοποθετώ-

ντας έναν ίσιο κανόνα πάνω στα συρόμενο εξάρ-

τημα και στη βάση του σταθερού δισκοπρίονου.

– Σφίξτε τις δύο βίδες (5.1).

21

Разтегателна маса

ST

Разтегателна маса се състои от една нап-равля-

ваща релса (4.2), която е монтирана от лявата

страна на CS 50 EB/CMS GE/ MFT/3-VL, и една

подвижна шейна (4.1), която се плъзга по на-

правляващата релса.

При транспортиране подвижната шейна може

да бъде закрепена върху нап-равляващата рел-

са с помощта на въртящо се копче (3a.5).

Ограничителят WRA 500 може аналогич-

но на  CS 50 EB /CMS GE да бъде закрепен

към обходния канал на подвижната шейна.

Монтиране CS 50/ CMS-GE

– Поставете в двата външни прореза (1.1) на

основната стойка по един държач с болтове

(1.2).

Внимание

: издадените части (1.3) на държа-

чите трябва да показват съответно навън.

– Преместете държачите в канала (1.6) така, че

техните външни ръбове (с издадените части) да

съвпаднат с фугите (1.4) на основната стойка и

фиксиращите съединения на издадените части

се аретират в канала.

– Поставете направляващата релса диагонално

отгоре с двете пластмасови затягащи устрой-

ства (2.1) в канала (2.2) на отрезния плот.

– Завъртете направляващата релса надолу така,

че болтовете (1.5) на държачите да съвпаднат

с отворите (2.3) на направляващата  релса.

Забележка

: направляващата релса има три

отвори и по такъв начин може да бъде закре-

пена в две положения (издадената част отзад

или отпред).

– Затегнете до отказ направляващата  релса с

двете въртящи се копчета (3a.3).

– Избутайте подвижната шейна с четирите ролки

(3a.4) отстрани върху направлява-щата релса

в съответствие с фиг. 3a.

– Затегнете до отказ винтовете на крайните

ограничители (3a.1) към двата края на канал

(3a.2).

Монтиране MFT/3-VL

– Поставете водещата шина наклонено нагоре

с двата пластмасови държачи (2.1) в канала

(3b.1) на удължителя.

– Завъртете водещата шина надолу, за да влязат

въртящите се копчета на водещата шина (3b.3)

в отворите (3b.2) на  удължителя.

 Забележка

: направляващата релса има три

отвори и по такъв начин може да бъде закре-

пена в две положения (издадената част отзад

или отпред).

– Затегнете до отказ направляващата  релса с

двете въртящи се копчета (3b.3).

– Избутайте подвижната шейна с четирите ролки

(3a.4) отстрани върху направлява-щата релса

в съответствие с фиг. 3a.

– Затегнете до отказ винтовете на крайните

ограничители (3a.1) към двата края на канал

(3a.2).

Регулиране на височината

– Отворете двете въртящи се копчета (3a.3).

– Завъртете двата винта с вътрешен шестостен

(4.3) така, че ограничителната линийка да

стърчи прибл. 1 mm над отрезния плот.

– Затворете въртящите се копчета (3a.3).

Ъглово преместване

– Разхлабете двата винта (5.1).

– Завъртете винта (5.2) докато опорната повърх-

ност на подвижна шейна стане успоредна на

повърхността на плота на настолния циркуля-

рен трион. Проверете успоредността, като за

тази цел поставете една права линия върху

подвижната шейна и плота на настолния цир-

кулярен трион.

– Затегнете двата винта (5.1).

22

Liuglaud

ST

Liuglaud koosneb juhtsiinist (4.2), mis montee-

ritakse seadme CS 50 EB/CMS GE/ MFT/3-VL

vasakule küljele, ja liugkelgust (4.1), mis jookseb

juhtsiinil.

Transpordiks saab liugkelku pöördnupuga (3a.5)

juhtsiinil lukustada.

Juhikut WRA 500 saab analoogselt seadmega CS

50 EB/CMS GE kinnitada liugkelgu soone külge.

Paigaldus CS 50/ CMS-GE

– Paigaldage põhikarkassi mõlema välimise ava

(1.1) külge kinnitite (1.2) abil kandeelement.

Tähelepanu

: kandeelementidel olevad ülekatted

(1.3) peavad olema suunatud väljapoole.

– Nihutage kandeelemente soones (1.6) nii kauge-

le, et nende välimised servad (koos ülekatetega)

põhikarkassi vuukidega (1.4) ühtivad ja ülekatete

ühendused soones kohale fi kseeruvad.

– Asetage juhtsiin mõlema plastkinnitusega (2.1)

ülalt diagonaalselt saepingi soonde (2.2).

– Keerake juhtsiin alla, nii et kinnitusdetailide

kinnitid (1.5) haakuvad juhtsiini avadesse (2.3).

 Märkus

: juhtsiin on varustatud kolme avaga ja

seetõttu saab seda kinnitada kahte asendisse

(ülekattega taha või ette).

– Keerake juhtsiin mõlemast pöördnupust (3a.3)

kinni.

– Lükake liugkelk vastavalt joonisele 3a nelja

rullikuga (3a.4) küljelt juhtsiini peale.

– Kinnitage lõppjuhikud (3a.1) soone (3a.2) mõle-

ma otsa külge.

Paigaldus MFT/3-VL

– Asetage juhtsiin mõlema plastkinnitusega (2.1)

ülalt diagonaalselt pikenduse soonde (3b.1).

– Keerake juhtsiini alla nii, et juhtsiini pöördnupud

(3b.3) haakuvad pikenduse avadesse (3b.2).

Märkus

: juhtsiin on varustatud kolme avaga ja

seetõttu saab seda kinnitada kahte asendisse

(ülekattega taha või ette).

– Keerake juhtsiin mõlemast pöördnupust (3b.3)

kinni.

– Lükake liugkelk vastavalt joonisele 3a nelja

rullikuga (3a.4) küljelt juhtsiini peale.

– Kinnitage lõppjuhikud (3a.1) soone (3a.2) mõle-

ma otsa külge.

Kõrguse reguleerimine

– Avage mõlemad pöördnupud (3a.3).

– Keerake mõlemaid sisekuuskantkruvisid (4.3)

nii palju, et juhiku joonlaud ulatub umbes 1 mm

üle saepingi.

– Keerake kinni pöördnupud (3a.3).

Nurga reguleerimine

– Keerake lahti mõlemad kruvid (5.1).

– Keerake kruvi (5.2), kuni liugkelgu toetuspind

on ketassaepingi töötasapinnaga paralleelne.

Paralleelsuse kontrollimiseks asetage liug-

kelgule ja ketassaepingi töötasapinnale sirge

joonlaud.

– Keerake mõlemad kruvid (5.1) kinni.

23

Klizni stol

ST

Klizni stol sastoji se od vodilice (4.2) koja se monti-

ra za lijevu stranicu CS 50 EB/ CMS GE/ MFT/3-VL,

i od kliznika (4.1) koji se kreće po vodilici.

U svrhu transporta je moguće zakretnim gumbom

(3a.5) ukliještiti posmičnog klizača na vodilici.

Graničnik WRA 500 može se analogno prema

CS 50 EB/CMS GE-u pričvrstiti za obilazni utor

kliznika.

Montaža CS 50/ CMS-GE

– Umetnite u oba vanjska dubljena otvora (1.1)

postolja po jednu držaljku sa rukavcem (1.2).

Pažnja

: istureni dijelovi (1.3) na držaljkama

moraju uvijek pokazivati na vanjsku stranu.

– Premjestite držaljke u utoru (1.6) sve dok se

njihove vanjske bridi (sa isturenim dijelovima)

ne izjednače sa reškama (1.4) postolja, i dok

škljocni spojevi na isturenim dijelovima ne usko-

če u aretaciju utora.

– Umetnite vodilicu koso odozgo sa obe plastične

držaljke (2.1) u utor (2.2) stola za piljenje.

– Zaokrenite vodilicu prema dolje tako da rukavci

(1.5) držaljki zahvaćaju u provrte (2.3) vodilice.

Napomena

: Vodilica ima tri provrta i stoga se

može pričvrstiti u dva položaja (istureni dio

prema otraga ili sprijeda).

– Pritegnite vodilicu zakretnim gumbima (3a.3).

– Navodite kliznik na način prikazan u slici 3a sa

četiri kotačića (3a.4) sa bočne strane na vodili-

cu.

– Pritegnite krajnje graničnike (3a.1) vijcima na

oba kraja utora (3a.2).

Montaža MFT/3-VL

- Umetnite vodilicu koso odozgo zajedno sa dvi-

jema plastičnim držaljkama (2.1) u utor (3b.1)

produžetka.

– Zaokrenite vodilicu prema dolje tako da zakretni

gumbi vodilice (3b.3) zahvataju u provrte (3b.2)

produžetka.

 Napomena

: Vodilica ima tri provrta i stoga se

može pričvrstiti u dva položaja (istureni dio

prema otraga ili sprijeda).

– Pritegnite vodilicu zakretnim gumbima (3b.3).

– Navodite kliznik na način prikazan u slici 3a sa

četiri kotačića (3a.4) sa bočne strane na vodili-

cu.

– Pritegnite krajnje graničnike (3a.1) vijcima na

oba kraja utora (3a.2).

Namještanje visine

– Otvorite oba zakretna gumba (3a.3).

– Okrećite dva vijka sa šesterostranom rupom

(4.3) sve dok granično ravnalo ne stoji otpr. 1

mm iznad stola za piljenje.

– Zatvorite zakretne gumbe (3a.3).

Prilagođavanje kuta

– Popustite oba vijka (5.1).

– Zakrećite vijak (5.2) sve dok se dosjedna povr-

šina potisnog kliznika ne nalazi u paralelnom

položaju u odnosu na površinu postolja stolne

kružne pile. Kontrolirajte paralelnost time što

položite nesavijeno ravnalo na potisni kliznik i

postolje stolne kružne pile.

– Pritegnite oba vijka (5.1).

24

Bīdāms galds

ST

Bīdāms galds sastāv no vadules (4.2), kas tiek pie-

montēta pie CS 50 EB/CMS GE/ MFT/3-VL kreisās

malas, un bīdslīdņa (4.1), kas virzās pa vaduli.

Transportēšanai bīdes ratiņus var aizspiest uz

vadīšanas sliedes ar grozāmo rokturi (3a.5).

Atturi WRA 500, līdzīgi kā CS 50 EB/ CMS GE, var

piestiprināt pie bīdslīdņa cirkulējošas gropes.

Montāža CS 50/ CMS-GE

– Pamatstatņa abos ārējos padziļinājumos (1.1)

ievietojiet attiecīgi pa vienam turētājam ar tapu

(1.2).

Uzmanību

: izvirzītām daļām (1.3) uz turētājiem

attiecīgi ir jārāda uz āru.

– Ievirziet turētājus gropē (1.6) tiktāl, līdz to ārējās

malas (ar izvirzītām daļām) sakristu ar pamat-

rāmja rievām (1.4), un aizkrišanas savienojumi

nofi ksētos izvirzīto daļu gropē.

– Vaduli ievietojiet ieslīpi no augšas ar abiem

plastmasas stiprinājumiem (2.1) zāģēšanas

galda gropē (2.2).

– Novirziet vaduli uz leju tā, lai turētaju tapas (1.5)

ieķeras vadules urbumos (2.3).

 Piezīme

: Vadīšanas sliedei ir trīs caurumi, un

tāpēc to var nostiprināt divās pozīcijās (izvirzītā

daļa uz aizmuguri vai uz priekšu).

– Saskrūvējiet vaduli ar abiem grozāmajiem rok-

turiem (3a.3) līdz galam.

– Bīdiet bīdslīdni, kā parādīts 3a. attēlā, ar četriem

rullīšiem (3a.4) no malas uz vaduli.

– Pieskrūvējiet gala atturus (3a.1) gropes abos

galos (3a.2).

Montāža MFT/3-VL

– Ievietojiet vadotni slīpi no augšas ar abiem

plastmasas stiprinājumiem (2.1) pagarinājuma

rievā (3b.1).

– Pagrieziet vadotni uz leju, lai tās grozāmie

rokturi (3b.3) ieķertos pagarinājuma urbu-

mos (3b.2).

 Piezīme

: Vadīšanas sliedei ir trīs caurumi, un

tāpēc to var nostiprināt divās pozīcijās (izvirzītā

daļa uz aizmuguri vai uz priekšu).

– Saskrūvējiet vaduli ar abiem grozāmajiem rok-

turiem (3b.3) līdz galam.

– Bīdiet bīdslīdni, kā parādīts 3a. attēlā, ar četriem

rullīšiem (3a.4) no malas uz vaduli.

– Pieskrūvējiet gala atturus (3a.1) gropes abos

galos (3a.2).

Augstuma regulēšana

– Atgrieziet abus grozāmos rokturus (3a.3).

– Grieziet abas iekšējā tetraedra skrūves (4.3)

tiktāl, līdz attura lineāls ir izvirzīts par apm. 1

mm pāri zāģēšanas galdam.

– Aizgrieziet grozāmos rokturus (3a.3).

Leņķa pārstatīšana

– Atskrūvējiet abas skrūves (5.1).

– Grieziet skrūvi (5.2), līdz bīdslīdņa kontaktvirsma

atrodas paralēli galda ripzāģa virsmai. Pārbau-

diet paralelitāti, novietojot taisnu lineālu virs

bīdslīdņa un ripzāģa galda.

– Aizskrūvējiet abas skrūves (5.1).

25

Stūmimo stalas

ST

Stūmimo stalą sudaro stūmimo bėgis (4.2), tvirti-

namas prie CS 50 EB/CMS GE/ MFT/3-VL iš kairės

pusės, ir slankiklis (4.1), judantis išilgai stūmimo

bėgio.

Transportavimui judančioji pavaža sukamąja

rankenėle (3a.5) gali būti pritvirtinta prie krei-

piančiosios juostos.

Ribotuvą WRA 500, analogiškai CS 50 EB /CMS GE,

galite pritvirtinti prie slankiklio įpjovos.

Uždėjimas CS 50/ CMS-GE

– Į abi išorines pagrindinio korpuso išpjovas (1.1)

įstatykite laikiklį su išsikišusia dalimi (1.2).

Dėmesio

: laikiklių išsikišimai (1.3) turi būti nu-

kreipti į išorę.

– Laikiklius griovelyje (1.6) perstumkite tiek, kad

jų išorinės briaunos (su išsikišimais) sutap-

tų su pagrindinio korpuso išpjovomis (1.4), ir

išsikišimų spragtukinės jungtys užsifi ksuotų

griovelyje.

– Stūmimo bėgį su abejais plastmasiniais lai-

kikliais (2.1) įstatykite įstrižai iš viršaus ties

išsikišančia stalo dalimi (2.2).

– Palenkite stūmimo bėgį į apačią taip, kad laiki-

klių išsikišusios dalys (1.5) patektų į stūmimo

bėgio angas (2.3).

 Pastaba

: kreipiančioji juosta turi tris kiaurymes,

todėl ją galima tvirtinti dviejose padėtyse (išsi-

kišimu atgal arba pirmyn).

– Stūmimo bėgį priveržkite abejais varžtais

(3a.3).

– Slankiklį su keturiais ratukais (3a.4) stumkite

kaip parodyta 3a paveikslėlyje nuo savęs ant

bėgio.

– Prisukite galinius ribotuvus (3a.1) abejose grio-

velio (3a.2) pusėse.

Uždėjimas MFT/3-VL

– Kreipiančiąją liniuotę iš viršaus nuožulniai

abiem plastikiniais laikikliais (2.1) įstatykite į

ilginimo plokštės griovelį (3b.1).

– Kreipiančiąją liniuotę palenkite žemyn taip, kad

kreipiančiosios liniuotės sukamosios rankenė-

lės (3b.3) įeitų į ilginimo plokštės skyles (3b.2).

 Pastaba

: kreipiančioji juosta turi tris kiaurymes,

todėl ją galima tvirtinti dviejose padėtyse (išsi-

kišimu atgal arba pirmyn).

– Stūmimo bėgį priveržkite abejais varžtais

(3b.3).

– Slankiklį su keturiais ratukais (3a.4) stumkite

kaip parodyta 3a paveikslėlyje nuo savęs ant

bėgio.

– Prisukite galinius ribotuvus (3a.1) abejose grio-

velio (3a.2) pusėse.

Aukščio reguliavimas

– Atsukite abu varžtus (3a.3).

– Sukite abu vidinius šešiabriaunius varžtus (4.3)

tol, kol ribotuvo liniuotė virš stalo paviršiaus

iškils apie 1 mm.

– Prisukite sukamuosius varžtus (3a.3).

Kampo keitimas

– Atsukite abu varžtus (5.1).

– Varžtus (5.2) persukite tol, kol judančiosios

pavažos atraminis paviršius taps lygiagretus

stalinio diskinio pjūklo stalo paviršiui. Lygiagre-

tumą kontroliuokite virš judančiosios pavažos

ir stalinio diskinio pjūklo stalo padėdami tiesią

liniuotę.

– Užsukite abu varžtus (5.1).

26

Premična miza

ST

Premična miza je sestavljena iz vodilne tračnice

(4.2), ki se montira na levi strani CS 50 EB/CMS

GE/ MFT/3-VL ter premičnih sani (4.1), ki tečejo

po vodilni tračnici.

Pred transportom lahko premične sani pritrdite

na vodilno tračnico s pomočjo vrtljivega gumba

(3a.5).

Prislon WRA 500 je mogoče, analogno kot pri CS

50 EB/CMS GE, pritrditi na obodni utor premičnih

sani.

Montaža CS 50/ CMS-GE

– V obe zunanji reži (1.1) na osnovnem ogrodju

vstavite po eno držalo s čepom (1.2).

Pozor

: izstopajoči deli (1.3) na držalih morajo

kazati navzven.

– Premaknite držala v utoru (1.6) do te mere, da

se njihovi zunanji robovi (z izstopajočimi deli)

poravnajo s fugami (1.4) v osnovnem ogrodju in

se aktivirajo zaskočni spoji na izstopajočih delih

v utoru.

– Nagnjeno vodilno tračnico položite od zgoraj z

obema plastičnima držaloma (2.1) v utor (2.2)

mize žage.

– Vodilno tračnico obrnite navzdol tako, da čep

(1.5) držala vprime v izvrtino (2.3) vodilne trač-

nice.

 Opomba

: vodilna tračnica ima tri izvrtine in jo

je zato mogoče pritrditi v dveh legah (izstopajoči

del spredaj ali zadaj).

– Privijte vodilno tračnico z obema vrtljivima gum-

boma (3a.3).

– Porinite premične sani (slika 3a) s štirimi valjčki

(3a.4) od strani na vodilno tračnico.

– Privijte končna prislona (3a.1) na obeh koncih

utora (3a.2).

Montaža MFT/3-VL

– Nagnjeno vodilno tračnico položite od zgoraj z

obema plastičnima držaloma (2.1) v utor (3b.1)

podaljška.

– vodilno tirnico obrnite navzdol tako, da bodo vr-

tljivi gumbi vodilne tirnice (3b.3) segli v izvrtine

(3b.2) podaljška.

 Opomba

: vodilna tračnica ima tri izvrtine in jo

je zato mogoče pritrditi v dveh legah (izstopajoči

del spredaj ali zadaj).

– Privijte vodilno tračnico z obema vrtljivima gum-

boma (3b.3).

– Porinite premične sani (slika 3a) s štirimi valjčki

(3a.4) od strani na vodilno tračnico.

– Privijte končna prislona (3a.1) na obeh koncih

utora (3a.2).

Nastavitev višine

– Odvijte oba vrtljiva gumba (3a.3).

– Zavrtite oba imbus vijaka (4.3) tako, da ravnilo

prislona sega približno 1 mm nad mizo žage.

– Privijte oba vrtljiva gumba (3a.3).

Nastavitev kota

– Odvijte oba vijaka (5.1).

– Odvijte oba vijaka (5.2) tako, da je naležna površi-

na premičnih sani vzporedno z mizo krožne žage.

Vzporednost preverite tako, da na premične sani

in mizo krožne žage položite ravno ravnilo.

– Privijačite oba vijaka (5.1).
