1 Technische

Daten

MFT/3

MFT/KAPEX

Tischabmessung (Breite x Länge)

1157 x 773 mm

869 x 581 mm

Tischhöhe

- mit Klappbeinen

900 mm

790 mm

- ohne Klappbeine

180 mm

180 mm

max. Arbeitsbreite

700 mm

-

max. Werkstückdicke

78 mm

-

Gewicht

28 kg

18 kg

Schnitzen usw.

Der Multifunktionstisch MFT/KAPEX ist speziell

zur Montage der

KAPEX

KS 120/KS 88 vorgese-

hen.

Für Schäden und Unfälle bei nicht bestimmungs-

gemäßem Gebrauch haftet der Benutzer.

5

Aufstellen und Montage

Am Multifunktionstisch können die Anbauele-

mente in verschiedenen Stellungen angebaut

werden, wodurch sich verschiedene Arbeitsstel-

lungen ergeben.

In der Standard-Arbeitsstellung steht der Be-

dienende an der Tischlängsseite [Abb. 2]. In die-

ser Betriebsanleitung wird diese Tischseite mit

„vorne“ bezeichnet.

5.1

Aufstellen

Die Griffknöpfe [2-3] bis Anschlag aufschrauben.

Klappbeine ausklappen und mit den Griffknöp-

fen an den Gelenken wieder festschrauben. Un-

ebenheiten in der Standfl äche können durch Ver-

drehen der Abschlusskappe [2-1] hinten rechts

ausgeglichen werden.

Die Winkelfüße [2-4] sind auf der Unterseite mit

Gummikappen bestückt, damit der Tisch auch

mit eingeklappten Klappbeinen einen sicheren

Stand hat.

5.2

Montage der Führungsschiene

Für die von uns empfohlene Arbeitsstellung sind

werkseitig, auf der vorderen und hinteren Tisch-

seite, am Längsprofi l, entsprechende Anschläge

[3-1/4-4] gesetzt.

Multifunktionstisch

MFT/3  MFT/KAPEX

2 Symbole

   Warnung vor allgemeiner Gefahr

Anleitung/Hinweise lesen!

Die angegebenen Abbildungen befi nden sich am

Anfang der Bedienungsanleitung.

3

 Lieferumfang

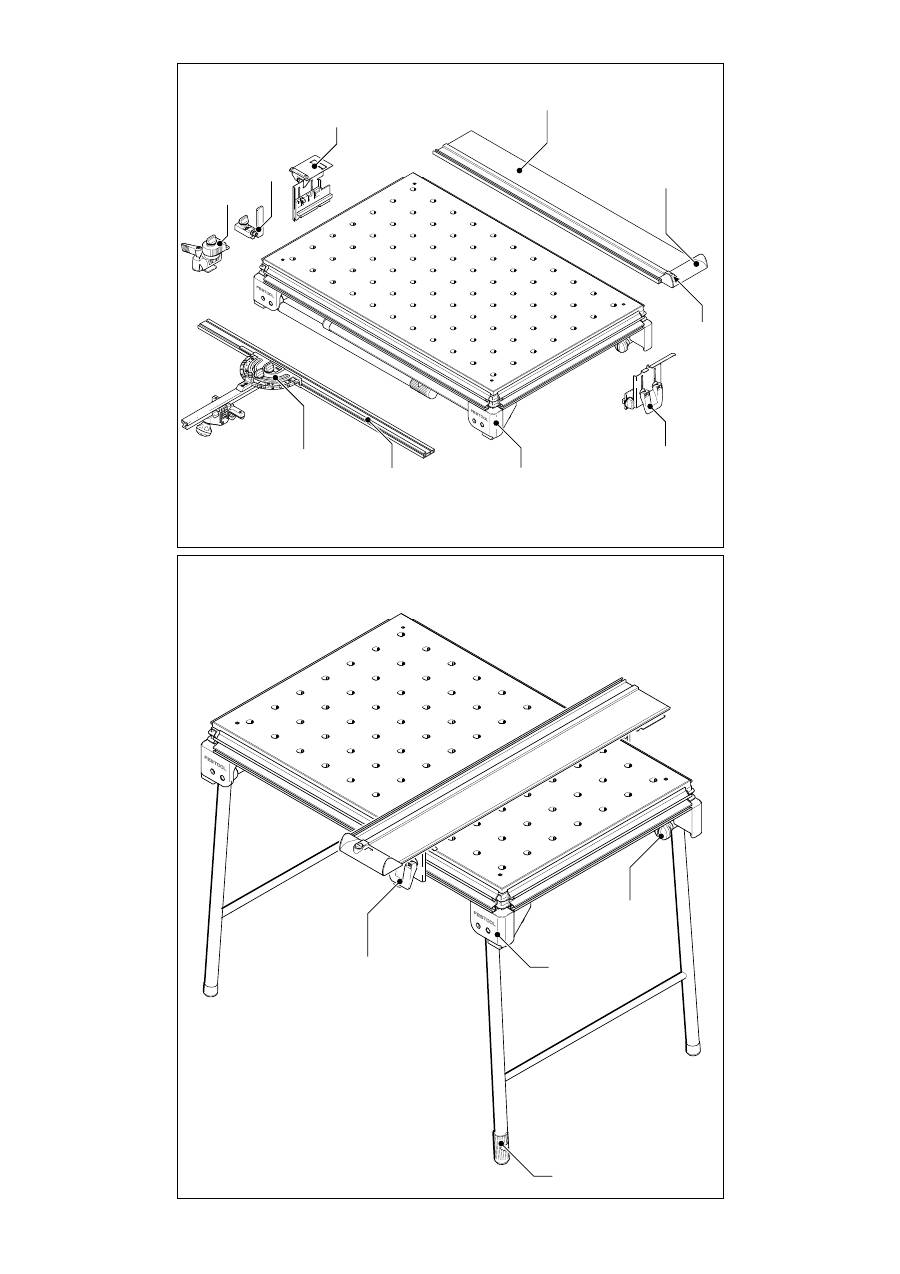

[1-1]

  Tisch bestehend aus: Profi lrahmen,

Winkelfüßen, Lochplatte, Klappbeinen

nur MFT/3

[1-2]   Aufl ageeinheit

[1-3]   Führungsschiene FS 1080

[1-4]    Schwenkeinheit

[1-5]   Winkelrastanschlag und

[1-6]   Anschlaglineal

[1-7]   Zusatzklemmung für Anschlaglineal

[1-8]   Anschlagreiter MFT/3-AR

[1-9] Abweiser

4

Bestimmungsgemäße  Verwen-

dung

Der Multifunktionstisch MFT/3 ist vorgesehen

zum sicheren und genauen Sägen und Fräsen

mit Festool Elektrowerkzeugen.

Mit den im Zubehörprogramm angebotenen

Spannsystemen können auf der Arbeitsplat-

te Werkstücke sicher gespannt werden. Der

Tisch wird so zu einem Arbeitstisch für viele

handwerkliche Arbeiten wie Hobeln, Schleifen,

7

Auf der hinteren Längsseite wird die Schwenk-

einheit [1-4/3-2] befestigt, auf der vorderen

Längsseite die Aufl ageeinheit [1-2/2-2].

Mit gelöster Spannung der Höhenverstellung

[4-3] und gelöstem Drehknopf [4-1] werden die

Einheiten von links bis zum Anschlag in die Pro-

fi lnut eingefahren und dann mit Drehknopf [4-1]

festgeklemmt. Beide Einheiten können Sie spiel-

frei zur Profi lnut einstellen, indem Sie mit einem

Sechskantschlüssel SW 2,5 die Stellschrauben

[4-2] in der Führungsfeder verdrehen.

Zur besseren Zugänglichkeit an beiden Einhei-

ten die Blechteile ganz nach oben schieben und

durch Niederdrücken am Spannhebel [4-3] fest-

klemmen. Die Klemmwirkung kann bei Bedarf

an den Schrauben [4-2] nachgestellt werden.

Zur Montage der Führungsschiene wird diese

so auf die Passfeder [3-3] aufgesteckt, dass die

Schiene auf dem Aufl ageblech aufl iegt und die

Passfeder vollständig in der Nut ist.

In dieser Lage wird die Führungsschiene mit den

zwei Schrauben [3-4], mit Hilfe des beiliegenden

Sechskantstiftschlüssels, festgeschraubt.

5.3

 Abweiser

Der Abweiser [1-9] verhindert ein Verhaken des

Absaugschlauches und des Stromkabels an der

Führungsschiene. Der Abweiser wird auf das

Ende der Führungsschiene gesteckt und mit

dem Drehknopf [1-10] befestigt.

5.4

Montage des Winkelrastanschlags

Der Anschlag kann an beliebiger Stelle an der

Klemmkante an den Tisch angebracht werden.

Er ist durch seine vielfache Verstellbarkeit als

Queranschlag oder als Längsanschlag einsetz-

bar.



Achten Sie aufgrund der Winkligkeit vor dem

Anbau des Anschlags darauf, dass die V-Nut

nicht verschmutzt ist.



Öffnen Sie am Griffknopf [5-4] die Klemmba-

cken.



Legen Sie den Anschlag mit der Führungsleis-

te [5-5] von oben auf die Klemmleiste.



Klemmen Sie mit dem Griffknopf [5-4] das

Klemmsegment fest.

Mit der Zusatzklemmung [1-7] kann das An-

schlaglineal zusätzlich geklemmt werden.



Führen Sie die Zusatzklemmung auf die V-

Nut des MFT/3 und die Führungsnut des An-

schlagslineals auf.



Klemmen Sie die Zusatzklemmung mit dem

Klemmhebel und dem Drehknopf.

5.5 Aufstellen

der

KAPEX

Die Lochplatte des MFT/KAPEX ist speziell für

die Montage der

KAPEX

 KS 120/ KS 88 vorgese-

hen.



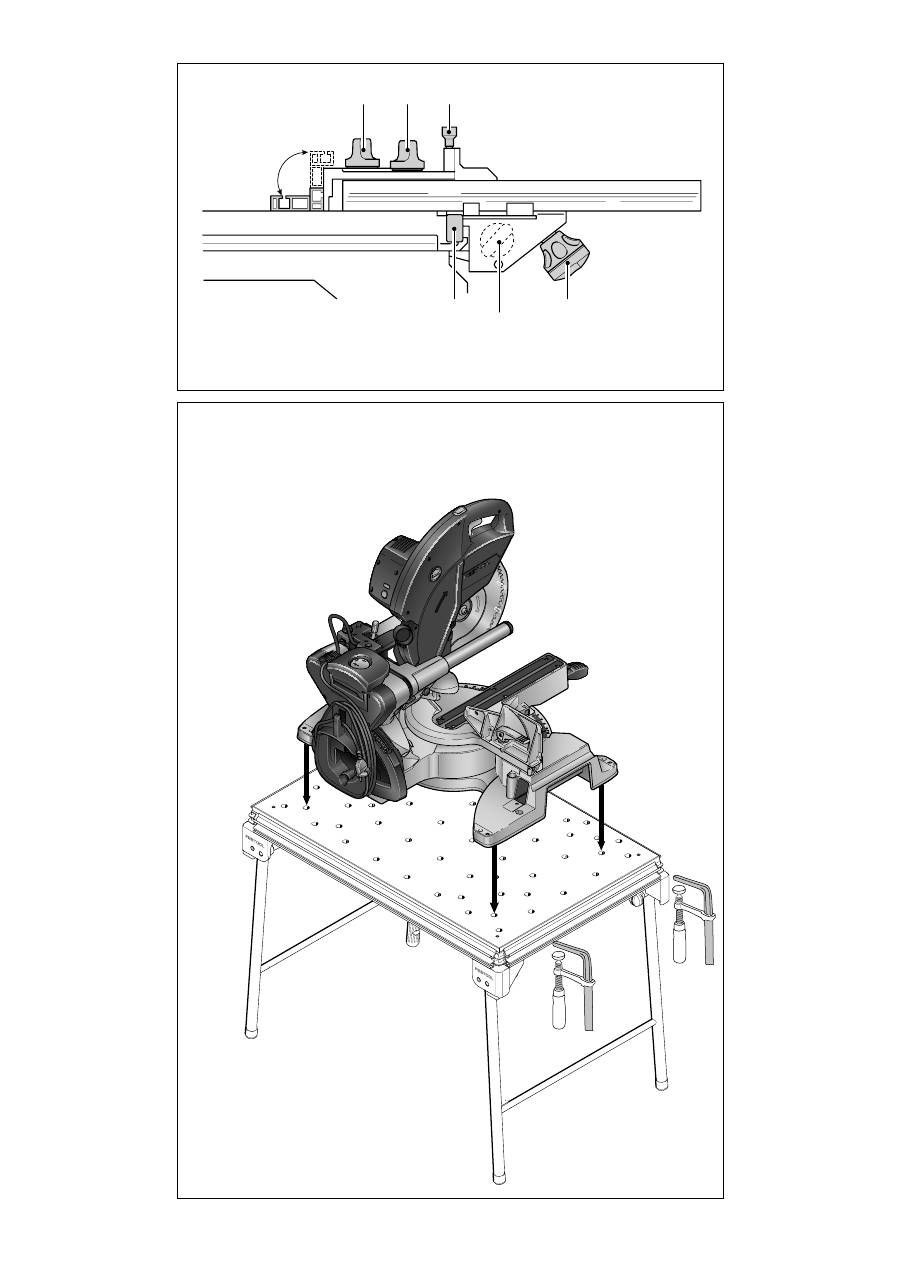

Setzen Sie die Maschine wie in Bild [6] be-

schrieben auf den MFT/KAPEX.



Befestigen Sie die Maschine mit Schraubzwin-

gen am MFT.

   WARNUNG

Verletzungsgefahr



Vergewissern Sie sich vor dem Arbeiten, ob

die Maschine sicher befestigt ist



Beachten Sie die maximalen Werkstückab-

messungen.

6

Arbeiten mit dem MFT

6.1

 Einstellen des Winkelrastanschlags

Prüfen Sie vor Arbeitsbeginn die Winkelein-

stellung des Winkelrastanschlags. Dabei muss

im 1.  Schritt die Führungsschiene ausgerichtet

werden [7a].



Richten Sie die Führungsschiene mit einem

Rechten Winkel an dem Winkelrastanschlag

aus.



Wenn der Winkel nicht passt, verschieben Sie

eine Aufl ageeinheit der Führungsschiene, bis

der Winkel rechtwinklig ist.



Fixieren Sie die Führungsschiene.



Um die Einstellung dauerhaft zu fi xieren,

verschieben Sie entsprechend den Anschlag

[3-1/4-4] im  Tischprofi l.

Bei Bedarf und vorhandenen Spannelementen

(Zubehör) kann der Winkelrastanschlag zusätz-

lich an der Lochplatte ausgerichtet werden.



Setzen Sie die Spannelemente [7-1] und [7-

2] wie in Bild [7b] ein und führen Sie das An-

schlaglineal [7-3] in 90°-Stellung dagegen.

Wenn das Anschlaglineal nicht gleichermaßen

an den Spannelementen anliegt:



Öffnen Sie die Schrauben [7-4] und den Dreh-

knopf [5-2]. Der Fixierstift muss in der 90°

Kerbe eingerastet sein.



Richten Sie den 90° Winkel nach den Spann-

elementen aus und schließen Sie die Schrau-

ben.

8

Der Anschlag bietet folgende Verstellmöglich-

keiten:

Verstellung parallel zur Tischkante:



Drehknopf [5-4] öffnen.



Anschlag in der Nut des MFT/3 verfahren.

Verstellung senkrecht zur Tischkante:



Drehknopf [5-4] öffnen.



Anschlag in der Nut des MFT/3 verfahren.

Verstellung des Anschlaglineals [5-6] in Längs-

richtung



Drehknopf  [5-1] öffnen. Das Anschlaglineal

lasst sich für dünne Werkstücke in einer nied-

rigen Stellung, oder für dicke Werkstücke in

einer hohen Stellung auf der Halterung fest-

klemmen.

Winkelverstellung anhand der Skala



Drehknopf [5-2] öffnen und Fixierstift [5-3] an-

heben. Der drehbare Fixierstift rastet bei den

gebräuchlichsten Winkelstellungen ein.

   WARNUNG

Verletzungsgefahr



Verwenden Sie den Anschlag nur in fester

Position und nicht zum Schieben des Werk-

stücks!



Vergewissern Sie sich vor dem Arbeiten, dass

sämtliche Drehknöpfe des Anschlags ange-

zogen sind.

Anschlagreiter

Mit dem Anschlagreiter MFT/3-AR [1-8] wird der

Abstand zum Werkzeug eingestellt und damit die

Länge der zu bearbeitenden Werkstücke.

6.2

Einstellen der Führungsschiene zum

Werkstück



Senken Sie zum Sägen und Fräsen  die Füh-

rungsschiene mit der Aufl ageeinheit [1-2] so

weit ab, dass die Führungsschiene plan auf

dem Werkstück aufl iegt.

Achtung:

 Die Nase der Aufl ageeinheit  muss

spielfrei in der Nut auf der Unterseite der Füh-

rungsschiene sitzen.



Klemmen Sie die Schwenkeinheit [1-4] und die

Aufl ageeinheit [1-2] mit den Spannhebeln.



Klemmen Sie das Werkstück mit MFT-Span-

nelementen (Zubehör) oder mit einer FSZ-

Zwinge (Zubehör) sicher auf dem MFT/3 fest.

Zur sicheren Bearbeitung von schmalen und/

oder kurzen Werkstücken:



Legen Sie ein Material gleicher Dicke unter

die Führungsschiene.

6.3

Einstellen der Schnitttiefe zum Sägen

[Bild 8]

Achten Sie darauf, dass die Schnitttiefe zur

Werkstückdicke immer richtig eingestellt ist.

Wir empfehlen, die Schnitttiefe maximal 5 mm

größer als die Werkstückdicke einzustellen. Da-

durch vermeiden Sie, dass der Profi lrahmen be-

schädigt wird.

6.4 Lochplatte

wenden

Nach Verschleiß können Sie die Lochplatte wen-

den. Öffnen Sie dazu die vier Schrauben in den

Ecken an der Tischunterseite.

7 Zubehör

Die Bestellnummern für Zubehör und Werkzeu-

ge fi nden Sie in Ihrem Festool-Katalog oder im

Internet unter „www.festool.com“.

8

Kundendienst und Reparatur

Nur durch Hersteller oder durch Service-

werkstätten. Nächstgelegene Adresse

unter: www.festool.com/Service
