Trimble Outdoors HV101: WATERPASNAUWKEURIGHEID

50

WATERPASNAUWKEURIGHEID

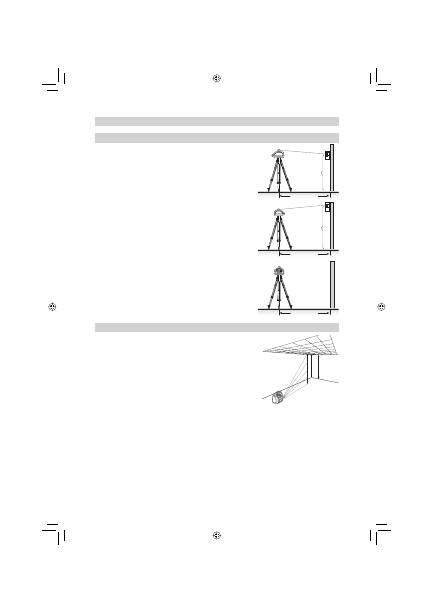

Nauwkeurigheidscontrole (Y- en X-as)

1.  Plaats de laser en nivelleer deze op 30 m van een muur.

2.  Verhoog/verlaag de ontvanger tot u een niveauvermelding krijgt

voor de +Y -as. Indien u de niveaumarkeringsgroef als referentie

gebruikt, dient u een markering op de muur aan te brengen.

Let op:

 voor meer precisie dient u de

fi

 jngevoeligheidsinst

elling (1.5 mm) op de ontvanger te gebruiken.

3.  Roteer de laser 180° (-Y-as naar de muur toe) en laat de laser weer

nivelleren.

4.  Verhoog/verlaag de ontvanger tot een niveauvermelding voor de

–Y -as wordt weergegeven. Indien u de niveaumarkeringsgroef als

een referentie gebruikt, dient u een markering op de muur aan te

brengen.

5.  Meet het verschil tussen de twee markeringen. Indien deze meer dan

6 mm op 30 m verschillen, dient de laser te worden gekalibreerd.

6.  Nadat u de- Y-as hebt aangepast, dient u de laser 90° te roterenom.

Herhaal de stappen 2 tot en met 5, te beginnen bij de +X as die naar

de muur is gericht.

Nauwkeurigheidscontrole (Z- as)

Om de verticale kalibratie te controleren dient u te beschikken over een

schietlood met ten minste 10 m touw.

1.  Laat het schietlood hangen van het plafond waarvan de hoogte ten

minste 10 m bedraagt.

2.  Plaats de laser verticaal zodat de laser het touw bovenaan raakt. Stop

de rotatie van de straal.

3.  Terwijl u de pijltjestoetsen Rechts/Links gebruikt, dient u de straal te

richten van bovenaan het touw tot onderaan.

4.  Let op afwijkingen in de straal, van bovenaan het touw tot onderaan.

Indien de afwijking meer dan 2 mm bedraagt, dient de verticale as te

worden gekalibreerd.

Instructie: indien een correctie van de kalibrering noodzakelijk

is, dan gelieve onze kalibreringsinstructies op te volgen op onze Trimble Webseite:

www.trimble.com/support.shtml

30 m (100 ft)

Y

1

Y+

30 m (100 ft)

-

Y

Y

2

30 m (100 ft)

x +

10 m

(30 ft)
