Trimble Outdoors HV101: WANDHALTERUNG M101

19

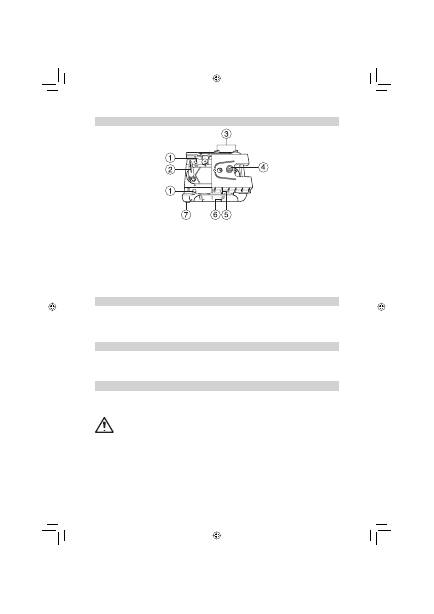

WANDHALTERUNG M101

1.  Nagelloch — ermöglicht das Aufhängen der Wandhalterung an einem Nagel oder einer Schraube.

2.  Klemmhebel — zum Öffnen/Schließen der Klemmvorrichtung.

3.  Klemmvorrichtung für die Gleitkonsole – zur Arretierun der Gleitkonsole , nachdem diese auf der Höhenskala

positioniert wurde.

4.  Gleitkonsole mit 5/8“ –11 Lasergewinde – zur Anbringung des Lasers an der Wandhalterung.

5.  Ablesekante — ermöglicht die Ausrichtung des Lasers auf die für Ihre Anwendung erforderliche Skalen-

position.

6.  Höhenskala — Skalenmarkierungen, die die Position des Lasers relativ zur Höhe des Wandwinkels

anzeigen. Der Verstellbereich der Skala reicht von 3 cm oberhalb bis zu 5 cm unterhalb des Wandwinkels.

(Die „-2“ Markierung ist auf die horizontale Mittellinie der Deckenzieltafel ausgerichtet.)

7.  Klemme – zur Befestigung des Lasers auf der Wandhalterung

GERÄTESCHUTZ

Gerät nicht extremen Temperaturen und Temperaturschwankungen aussetzen (nicht im Auto liegen lassen).

Das Gerät ist sehr robust. Trotzdem ist mit Meßgeräten sorgfältig umzugehen. Nach stärkeren äußeren

Einwirkungen, vor weiterem Arbeiten immer die Nivelliergenauigkeit überprüfen.

Das Gerät kann im Innen- und Außenbereich eingesetzt werden.

REINIGUNG UND PFLEGE

Verschmutzungen der Glasflächen beeinflussen die Strahlqualität und Reichweite entscheidend.Ver-

schmutzungen mit feuchtem, weichem Tuch abwischen. Keine scharfen Reinigungs- und Lösemittel verwenden.

Nasses Gerät an der Luft trocknen lassen.

UMWELTSCHUTZ

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt. Alle Kunststoffteile sind zum

sortenreinen Recycling gekennzeichnet.

Verbrauchte Batterien/Akkus nicht in den Hausmüll, ins Feuer oder ins Wasser werfen,

sondern umweltgerecht entsorgen.

Hinweis für Kunden in der EU

Produktrecycling-Instruktionen und weitere Informationen erhalten sie unter:

www.trimble.com/environment/summary.html
