Trimble Outdoors HV101: PRECISIÓN DE NIVELACIÓN

42

PRECISIÓN DE NIVELACIÓN

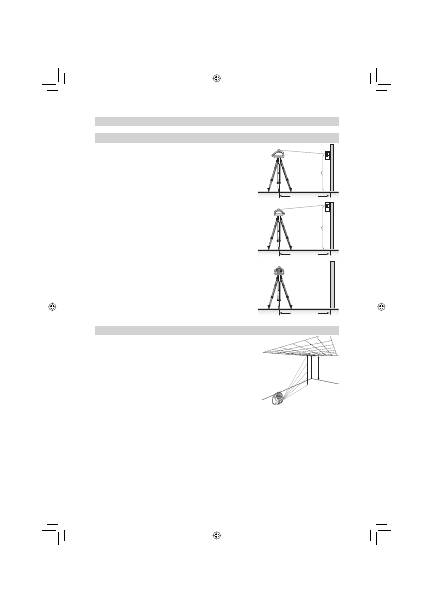

Comprobación de la precisión (Y/X)

1.  Instale y nivele el láser a 30 m de la pared.

2.  Levante/baje el receptor hasta obtener una lectura de nivelación para

el eje +Y. Usando la ranura de marca de nivelación como referencia,

haga una marca en la pared.

Nota:

 Para una mayor precisión, use la con

fi

 guración  de

sensibilidad

fi

 na +1,5 mm en el receptor.

3.  Rote el láser a 180° (el eje –Y hacia la pared) y vuelva a nivelar el

láser.

4.  Levante/baje el receptor hasta obtener una lectura de nivelación para

el eje –Y. Usando la ranura de marca de nivelación como referencia,

haga una marca en la pared.

5.  Mida la diferencia entre las dos marcas. Si éstas di

fi

 eren más de

6 mm en 30 m, tendrá que calibrar el láser.

6.  Después de ajustar el eje Y, rote el láser a 90°. Repita los pasos

2 al 5 empezando con el eje +X en dirección a la pared.

Comprobación de la precisión (Z)

Para comprobar la calibración vertical, necesitará una plomada con

por lo menos 10 m de cuerda.

1.  Suspenda la plomada del cielorraso de la habitación cuya altura es de

por lo menos 10 m.

2.  Instale el láser verticalmente para que el rayo alcance la parte superior

de la cuerda. Pare la rotación del rayo.

3.  Utilizando el teclas de

fl

 echa „A la derecha/A la izquierda“, guíe el rayo

desde la parte superior de la cuerda hasta la base de la misma.

4.  Compruebe si hay una desviación en el rayo desde la parte superior

de la cuerda hasta la base de la misma. Si la desviación es de más de

2 mm (3/32 pulg.), se tendrá que calibrar el eje vertical.

30 m (100 ft)

Y

1

Y+

30 m (100 ft)

-

Y

Y

2

30 m (100 ft)

x +

10 m

(30 ft)
