Trimble Outdoors HV101: KÄYTTÖESIMERKIT

88

Jos laite käy nopeudella 600 min

-1

, myös kojeen korkeusvaroitin on aktivoituna eli tasausta valvotaan

edelleenkin.

Painamalla uudelleen lyhyesti manuaalinäppäintä laite kytkee takaisin automaattiselle itsevaaituskäytölle,

minkä osoittaa vihreä LED

 (4)

.

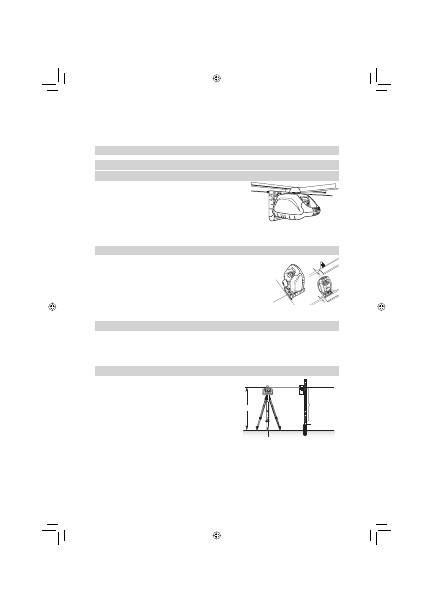

KÄYTTÖESIMERKIT

Sisustus Välikatot/Akustiikkalevyt

1.  Määrää ja merkitse katon korkeus ja kiinnitä seinäkulman

ensimmäinen osa tälle korkeudelle.

2.  Kiinnitä laser seinäkulmalle siirtämällä yleiskiinnittimen

seinäkulmalle ja lukitse vipu.

3.  Löysää vipu korkeuden säätöä varten, työnnä laser asteikon

nollamerkkiin (0) (seinäkulman korkeus) ja kiinnitä vipu.

Huomio:

 Estääkseen laserin pudotusta vahingossa pistä

turvalanka yhden kiinnitysreiän läpi ja ja kierrä sitä.

Sisä- ja väliseinät

1.  Aseta likukonsoli laseriin

2.  Aseta laser ensimmäiseen kohdistuspisteeseen.

Huomio:

 Jos yleiskiinnitin on kiinnitetty pohjakiskoon, laser tulee

kohdistua kiskon reunaa (“0”-merkintä).

3.  Paikoita säde nuolinäppäinten Oikea/Vasen avulla vastapäätä olevaan

kohdistuspisteeseen.

4.  Siirrä vastapäätä olevaan kohdistuspisteeseen ja kohdista lasersäde

merkintään kauko-ohjaimen avulla.

5.  Asenna pohjakisko tai merkitse kiskojen kulkua muiden kiskojen asentamiseksi sekä lattialla että katolla.

Pohjapisteen siirto sisäkattoon – juote

Laitteen laseralkuperä on suoraan vaakasuoran yläpuolella ja pystysuoran telineliitoksen korkeudella.

Pohjakohdistusta varten laitekotelon alemmassa reunassa on

keskiöintimerkintöjä 12

, joiden avulla laite

voidaan kohdistaa suoraan laserakselilla esim. kahden laattasauman leikkauspisteen kautta.

Laitteen paremmaksi kohdistamiseksi pohjapisteen kautta repäise pisteeseen kaksi oikeakulmaista apulinjaa

(lankaristi).

Talonrakennus

Kojekorkeuden määrääminen (HI)

Kojekorkeudella (HI) tarkoitetaan lasersäteen korkeutta. Se

saadaan selville lisäämällä korkeuspisteen lukema latasta saatuu

lukemaan.

Laser pystytetään ja latta sekä vastaanotin asetetaan tunnetulle

korkeuspisteelle (NN).

Vastaanotinta liikuttamalla latalla hae lasersäde „tasolla“ –merkille.

Lue latan lukema.

Lisää latan lukema tiedossa olevaan NN-korkeuteen lasersäteen

korkeuden selville saamiseksi.

Esimerkki:

NN-korkeus

= 30,55 m

Latan lukema

= +1,32 m

Kojekorkeus

= 31,87 m

Lasersäteen korkeutta tulee käyttää vertailukorkona kaikissa korkeusmittauksissa.

5 cm (2 in.)

5 cm (2 in.)

1.32 m (4.34 ft)

30.55 m (100.23 ft)

HI
