Trimble Outdoors HV101: EXACTIDÃO DE NIVELAÇÃO

74

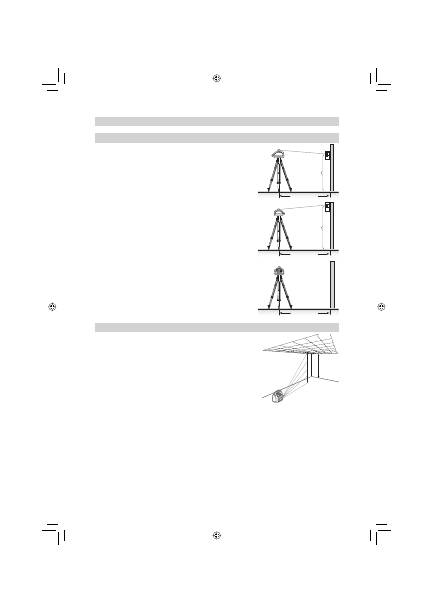

EXACTIDÃO DE NIVELAÇÃO

Veri fi  cação de exactidão (Y e X)

1.  Colocar o laser a 30 m de distância de uma parede e deixar que se

nivele horizontalmente.

2.  Mover o receptor para cima ou para baixo até que se encontre

sobre o eixo +Y „na altura“ do feixe de laser. Utilizar o entalhe de

marcação como referência e marcar a altura na parede.

Nota:

 Para obter uma maior exactidão, utilizar o ajuste de

precisão (1,5 mm) no receptor.

3.  Rodar o laser 180° (o eixo Y tem de estar voltado para a parede) e

deixar que se nivele novamente.

4.  Mover o receptor para cima ou para baixo até que se encontre sobre

o eixo -Y „na altura“ do feixe de laser. Utilizar o entalhe de marcação

como referência e marcar a altura na parede.

5.  Medir a diferença entre ambas marcações. O laser tem de ser

calibrado quando a diferença for maior de 6 mm em 30 m.

6.  Rodar o laser após a ajustagem do eixo Y a 90°. Repetir as etapas

2 a 5, desta vez começando pelo eixo +X voltado para a parede.

Veri fi  cação de exactidão (Z)

Para a veri

fi

 cação da calibragem vertical necessitará de um

fi

 o de prumo

de pelo menos 10 m de comprimento.

1. Colocar o

fi

 o de prumo pendurado do tecto de uma habitação cuja

altura seja de, no mínimo, 10 m.

2.  Montar o laser verticalmente de modo que o feixe de laser coincida com

a extremidade superior do cordão. Interromper a rotação do laser.

3.  Conduzir o raio desde a ponta superior até a extremidade inferior do

fi

 o de prumo utilizando para isso as teclas direccionais „À direita/À

esquerda“.

4.  Ter em conta as variações do raio enquanto estiver a percorrer o cordão

de prumo desde uma ponta a outra. Se a variação for de mais de

2 mm, o eixo vertical terá de ser calibrado.

Nota:

 Se for necessário realizar uma correcção da calibragem, seguir as respectivas instruções

dadas na nossa página web Trimble: www.trimble.com/support.shtml

30 m (100 ft)

Y

1

Y+

30 m (100 ft)

-

Y

Y

2

30 m (100 ft)

x +

10 m

(30 ft)
