Trimble Outdoors HV101: PRECISIONE

34

PRECISIONE

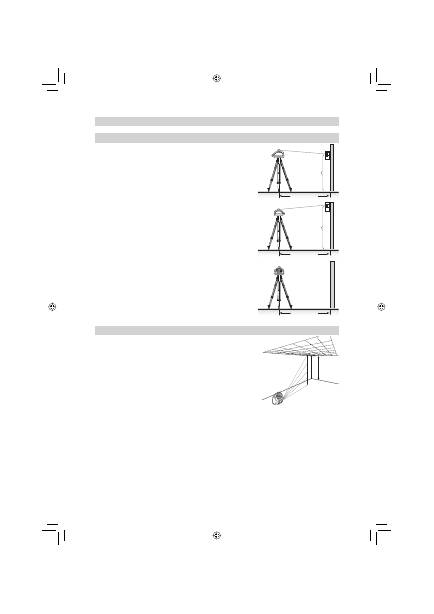

Controllo della precisione assi Y e X

1.  Posizionare e livellare il laser a 30 m da un muro.

2.  Sollevare / abbassare il ricevitore

fi

 no a trovare il segnale “a livello”

per l’asse +Y . Fare un segno sul muro in corrispondenza della tacca

di livello.

Nota:

 per una maggiore precisione utilizzare l’impostazione

con sensibilità

fi

 ne (1,5 mm) del ricevitore.

3.  Ruotare il laser di 180° (asse – verso il muro) e consentire al laser

di rilivellarsi.

4.  Sollevare / abbassare il ricevitore

fi

 no a trovare il segnale “a livello”

per l’asse –Y . Fare un segno sul muro in corrispondenza della tacca

di livello.

5.  Misurare la differenza tra i due segni. Se differiscono per più di

6 mm a 30 m, è necessario tarare il laser.

6.  Dopo aver regolato l’asse , ruotare il laser di 90°. Ripetere le

operazioni 2-5 iniziando con l’asse +X .

Controllo della precisione asse Z

Per controllare la taratura verticale, si ha bisogno di un

fi

 lo a piombo con

almeno 10 m di corda.

1. Appendere il

fi

 lo a piombo al sof

fi

 tto di una stanza la cui altezza è

almeno di 10 m.

2.  Mettere il laser in verticale in modo che il raggio laser colpisca la parte

superiore della corda. Fermare la rotazione del raggio.

3.  Usando di tasti freccia (destra/sinistra), guidare il raggio dalla parte

superiore della corda

fi

 no al fondo di essa.

4.  Guardare se c’è qualsiasi deviazione nel raggio dalla parte superiore

della corda al suo fondo. Se la deviazione è di più di 2 mm è necessario

tarare l’asse verticale.

Nota:

 qualora fosse richiesta una correzione della calibrazione,

si prega di seguire le istruzioni per la calibrazione riportate sul nostro sito Internet Trimble:

www.trimble.com/support.shtml

30 m (100 ft)

Y

1

Y+

30 m (100 ft)

-

Y

Y

2

30 m (100 ft)

x +

10 m

(30 ft)
