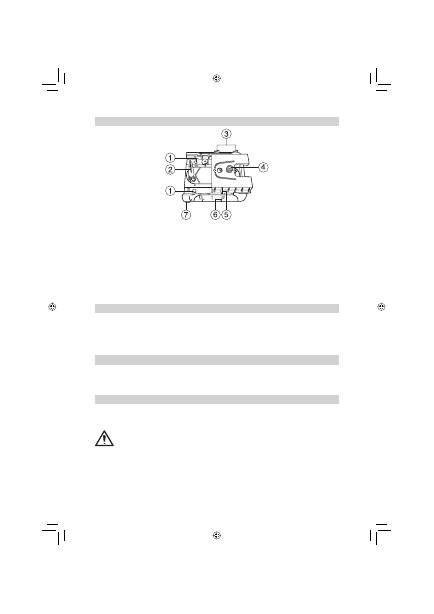

Fixation murale M101

1.  Trou de clou — permet de suspendre la

fi

 xation murale par un clou ou une vis.

2.  Levier de serrage — pour ouvrir/ferme ce dispositif de serrage.

3.  Attache pour la coulisse – permet de verrouiller la coulisse, une fois que celle-ci a été positionnée sur la

graduation de hauteur.

4.  Coulisse avec 11

fi

 letages laser de 5 à 8 „ – permet de positionner le laser sur la

fi

 xation murale.

5.  Arête de lecture — permet d’ajuster le laser à la position d’échelle requise pour votre application.

6.  Echelle de hauteur – marquages d’échelle qui indiquent la position du laser relativement à la hauteur de

l’équerre de mur. La gamme de réglage de l’échelle va de 3 cm au-dessus jusqu’à 5 cm en dessous de

l’équerre de mur. (Le marquage « -2 » est orienté vers la ligne centrale horizontale du tableau de plafond

de destination.)Vis de butée — arrête la console glissant à un point de réglage de la

fi

 xation murale. La

vis peut être déplacée pour diriger le faisceau sur l’équerre de mur (0,0 cm) ou 3,1 cm au-dessus.

7.  Dispositif de serrage — pour

fi

 xer la

fi

 xation murale aux équerres murales ou rails de sol.

PROTECTION DE L’APPAREIL

Ne pas soumettre l’appareil aux températures extrêmes et aux

fl

 uctuations de température (ne pas laisser

dans la voiture).

L’appareil est très robuste. Malgré tout, il faut traiter les appareils de mesure très soigneusement. Après de

fortes in

fl

 uences extérieures, il faut toujours contrôler la prévision de nivellement avant tout travail.

L’appareil peut être utilisé à l’intérieur et à l’extérieur.

NETTOYAGE ET ENTRETIEN

Les encrassements des surfaces en verre in

fl

 uencent la qualité du faisceau et la porté de manière décisive.

Essuyer les encrassements au moyen d’un chiffon doux et humide. Ne pas utiliser de produits de nettoyage

et de solvants agressifs. Laisser sécher l’appareil mouillé à l’air.

PROTECTION DE L’ENVIRONNEMENT

L’appareil, les accessoires et l’emballage devraient être recyclés de façon écologique.

Ce mode d’emploi est imprimé sur du papier de recyclage sans chlore. Tous les éléments en matière plastique

sont marqués pour un recyclage selon les sortes.

Les piles/accumulateurs usés ne doivent pas être jetés avec les ordures ménagères, jetés

dans le feu ou dans l’eau, mais éliminés de façon écologique.

Noti

fi

 cation aux clients Européens

Pour les informations concernant le recyclage du produit, Veuillez visiter:

www.trimble.com/environment/summary.html
