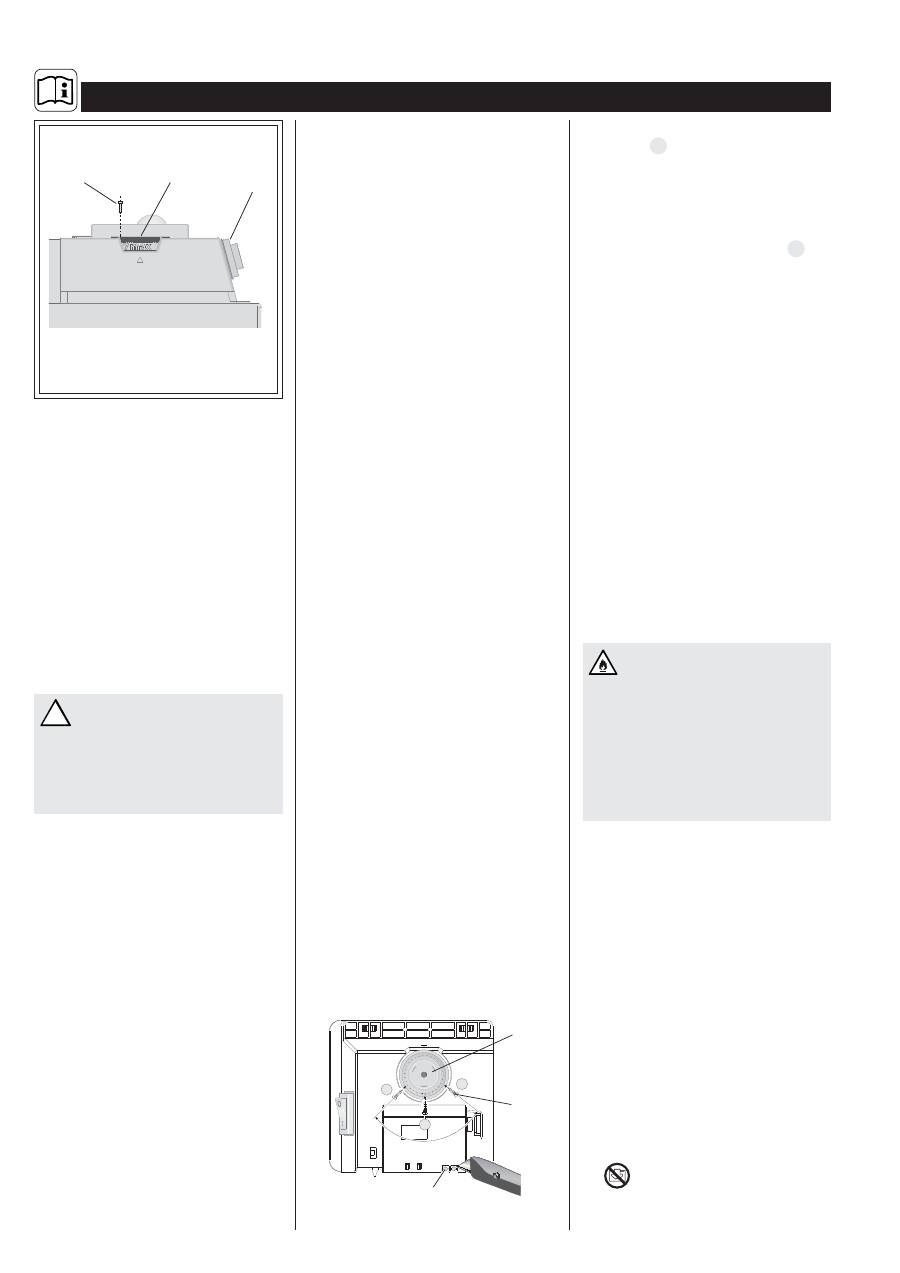

Stiebel Eltron CNS 50 S 15.09.2008 - 25.01.2009: 1 Instrukcja obsługi

20

2 1

C26_07_31_0037

 1  Instrukcja obsługi

dla Użytkownika i Instalatora

W celu uniknięcia potencjalnego ryzyka

pożaru lub porażenia prądem elektrycznym

użytkowanie urządzeń elektrycznych musi

być zgodne z obowiązującymi w tym zak-

resie przepisami. W związku z powyższym

urządzenie należy użytkować zgodnie z

wskazówkami zaleceniami zawartymi w ni-

niejszej instrukcji. Każde użycie konwektora

niezgodne z zaleceniami producenta może

spowodować uszkodzenie urządzenia lub

niebezpieczeństwo dla zdrowia Użytkownika.

Należy zwrócić uwagę na prawidłowy dobór

mocy grzewczej konwektora do zapotrzebowa-

nia ciepła pomieszczenia. Przed rozpoczęciem

eksploatacji urządzenia należy przeczytać

starannie niniejszą instrukcję i przestrzegać jej

zaleceń.

!

Niniejszą instrukcję obsługi należy

starannie przechować i w przypadku

sprzedaży urządzenia przekazać ją nowe-

mu właścicielowi.

W przypadku napraw lub konserwacji

konwektora instrukcję należy udostępnić

Serwisantowi do wglądu.

1.1 Opis urządzenia

Konwektory typu CNS są przystosowane

wyłącznie do montażu na ścianie. Służą

jako wyłączne źródło ogrzewania np. w

łazienkach lub toaletach, oraz jako ogrzewanie

wspomagające lub okresowe w pokojach

gościnnych i pomieszczeniach do uprawiania

hobby.

Typoszereg CNS – S

Po zamocowaniu na ścianie i podłączeniu do

gniazdka elektrycznego urządzenie jest goto-

we do użytku.

Typoszereg CNS – U

Po zamocowaniu na ścianie i podłączeniu

stałym poprzez puszkę przyłączeniową do

obwodu elektrycznego urządzenie jest gotowe

do użytku.

Działanie urządzenia

Powietrze dopływające do konwektora jest

ogrzewane przez element grzejny (grzałkę) i

Najważniejsza wskazówka

W celu ograniczenia do żądanej temperatury

należy sztyft

a

 wetknąć w otwór znajdujący

się po stronie przeciwnej.

Przy ograniczaniu zakresu nastaw tempe-

ratury należy nastawić wartość minimalną i

maksymalną pokrętłem doboru temperatury

i zaznaczyć poprzez wetknięcie sztyftu

b

 w

otwór znajdujący się po przeciwnej stronie.

1.2.1  Dodatkowy regulator

temperatury

Ogrzewacz może współpracować z

dostępnymi w handlu regulatorami tempera-

tury. W tym celu należy przekręcić pokrętło

doboru temperatury (

2

) do oporu w kierunku

ruchu wskazówek zegara (

MAX

).

Dodatkowy regulator temperatury powinien

być umieszczony na wysokości co najmniej 1,5

m od podłogi, w możliwie dużej odległości od

ogrzewacza.

1.2.2  Wyłączenie z eksploatacji

W celu całkowitego wyłączenia urządzenia

należy ustawić wyłącznik w pozycji wył. (

AUS

)

i wyciągnąć wtyczkę z gniazdka. Wtyczki nie

wolno wyciągać z gniazdka za przewód.

1.3 Wskazówki dotyczące  bezpieczeństwa

Urządzenie nie może być używane:

-  w pomieszczeniach zagrożonych

niebezpieczeństwem pożaru lub

eksplozji przez działanie chemikaliów,

jurzu, gazów i łatwopalnych oparów.

-

w bezpośredniej bliskości przewodów

lub zbiorników zawierających materiały

łatwopalne lub zagrożone eksplozją.

-

Z tego powodu niedopuszczalne jest

niezachowanie minimalnych odległości.

  Montaż instalacji elektrycznej, pierwsze

uruchomienie oraz konserwacja

urządzenia mogą być wykonywane

jedynie przez uprawnionego Fachowca,

na podstawie niniejszej instrukcji

  Urządzenie nie może być w żadnym

wypadku użytkowane w chwili gdy w

pomieszczeniach, w których się znajduje

prowadzone są prace malarskie,

układanie podłóg lub wykładzin,

czyszczenie przy użyciu benzyny lub

podobnych płynów łatwopalnych oraz

pastowanie podłóg.

  Powierzchnie obudowy i kratki wylotu

powietrza mogą podczas pracy

urządzenia nagrzewać się do temperatury

ok. 80°C. W pobliżu konwektora

w żadnym przypadku nie powinny

przebywać dzieci !

nie zakrywać

  Ze tego względu należy zwrócić

szczególną uwagę na dzieci i osoby o

wypływa górną kratką wypływu powietrza (

4

)

na zasadzie naturalnej konwekcji. Zimne pow-

ietrze dopływa do urządzenia poprzez otwory

znajdujące się w jego dolnej części.

Elementy zabezpieczające

Konwektory CNS posiadają ogranicznik tem-

peratury bezpieczeństwa (STR), który wyłącza

urządzenie w przypadku jego przegrzania.

Po usunięciu przyczyny np. zatkane otwory

dopływu lub odpływu powietrza, konwektor po-

dejmuje automatycznie dalszą pracę.

1.2 Obsługa

Konwektor jest włączany lub wyłączany przy

pomocy wyłącznika (

1

) znajdującego się z

prawej strony urządzenia. Żądana temperatura

pomieszczenia nastawiana jest za pomocą

pokrętła doboru temperatury (

2

) bezstopni-

owo w zakresie od ok. +6 °C do +30 °C.

Temperatura w pomieszczeniu utrzymywana

jest na stałym nastawionym poziomie, dzięki

wbudowanemu w urządzenie regulatorowi

temperatury, poprzez krótkie powtarzające

się nagrzewanie. W tym celu moc grzewcza

urządzenia musi odpowiadać co najmniej

zapotrzebowaniu cieplnemu pomieszczenia.

Jeżeli w danym pomieszczeniu znajduje się

kilka urządzeń grzewczych ustawienie pokrętła

doboru temperatury w poszczególnych

urządzeniach może nie być jednakowe. W

celu uniknięcia nadmiernego zużycia energii

elektrycznej przy otwartych oknach, podczas

wietrzenia pomieszczenia konwektor należy

wyłączyć wyłącznikiem (

1

).

Zabezpieczenie przeciwmrozowe

 *

W przypadku użycia konwektora jako zabez-

pieczenia pomieszczeń przed zamarzaniem,

pokrętło doboru temperatury (

2

) należy

przekręcić do oporu w kierunku odwrotnym

do ruchu wskazówek zegara (*). W takim

położeniu regulator temperatury włącza

ogrzewanie w chwili spadku temperatury w

pomieszczeniu do wartości ok. +6 °C.

Ograniczenie regulatora temperatury

Przy pomocy dwóch sztyftów (

3

) znajdujących

się na tylnej ściance obudowy regulatora

możliwe jest ograniczenie regulatora tempe-

ratury do określonej nastawy lub ograniczenie

zakresu nastaw temperatury.

3

3

2

C26_07_31_0038

1

Wyłącznik wł. / wył.

2

Pokrętło doboru temperatury

3

Sztyfty ograniczające

3
