INSTALLATION DES LENKERS

ANPASSUNG DER NEIGUNG UND DES ABSTANDES

DES LENKERS ZUM FAHRER

- Drehen Sie die 2 Klammerschrauben (1) an der hinteren Seite des Sockels (gegen den Uhrzeigersinn)

etwas aus.

- Passen Sie die Neigung des Schaftes (3) des Sockels wie gewünscht an.

- Drehen Sie anschließend die 2 Klammerschrauben (1) (im Uhrzeigersinn) wieder fest ein.

3/20

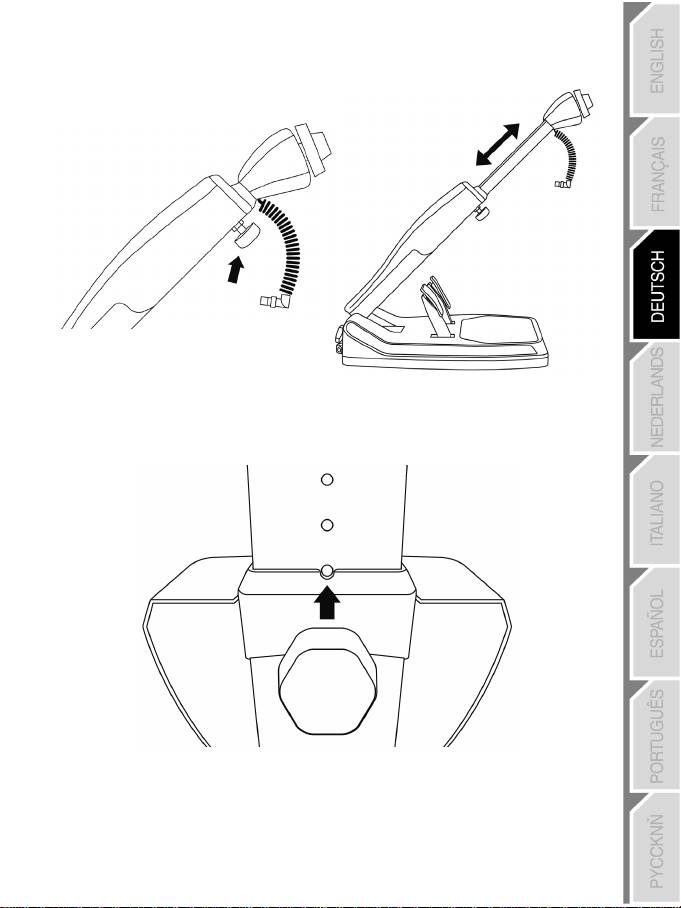

- Drehen Sie die 2 Klammerschrauben (6) an der vorderen Seite des Sockels (gegen den Uhrzeigersinn)

etwas aus. Passen Sie wie gewünscht die Länge des Schaftes an.

- Drehen Sie anschließend die Klammerschraube (6) (im Uhrzeigersinn) wieder fest ein, und achten

hierbei darauf, das diese sich in eine der vorgesehenen Bohrungen einfügt. Positionieren Sie hierfür die

obere Bohrung einfach in die vorgesehene Führungsbohrung.

4/20

BEFESTIGUNG DES LENKERS AUF DER NABE

Befestigungszapfen (Vorderseite der Nabe) Befestigungshülse (Hinterseite des Lenkers)

+

Befestigungslasche (Hinterseite des Lenkers)

- Positionieren Sie den abnehmbaren Lenker (4) horizontal und fügen Sie die 2 Befestigungszapfen

(Vorderseite der Nabe) in die 2 Befestigungshülsen (Hinterseite des Lenkers) ein.

- Kippen Sie den Lenker vertikal ab und befestigen ihn, indem Sie auf die Befestigungslasche (Hinterseite

des Lenkers) drücken und wieder loslassen, bis ein leiser "KLICK" hörbar ist.

- Überprüfen Sie, dass der Lenker korrekt auf der Nabe befestigt ist.

5/20

- Verbinden Sie den Lenker elektronisch mit der Nabe, indem Sie den Winkelstecker (Am Ende des

Stromkabels (5)) mit der Buchse (Links am Lenker) verbinden.

- Drehen Sie die Mutter (Am Ende des Steckers) im Uhrzeigersinn, um das Kabel zu befestigen.

GEHEN SIE UMGEKEHRT VOR,

UM DEN LENKER VON DER NABE ZU NEHMEN

6/20

EINLEGEN DER BATTERIEN UND ENTNEHMEN DES EMPFÄNGERS

- Entfernen Sie den Deckel des Batteriefaches (8) (Hinterseite der 2 Pedale) und legen die 4 Batterien des

Typs LR6/AA ein, indem Sie die Polarität berücksichtigen.

- Entnehmen Sie den Drahtlosempfänger (14), der sich im unteren Teil des Batteriefaches befindet.

- Setzen Sie den Deckel des Batteriefaches wieder auf.

7/20

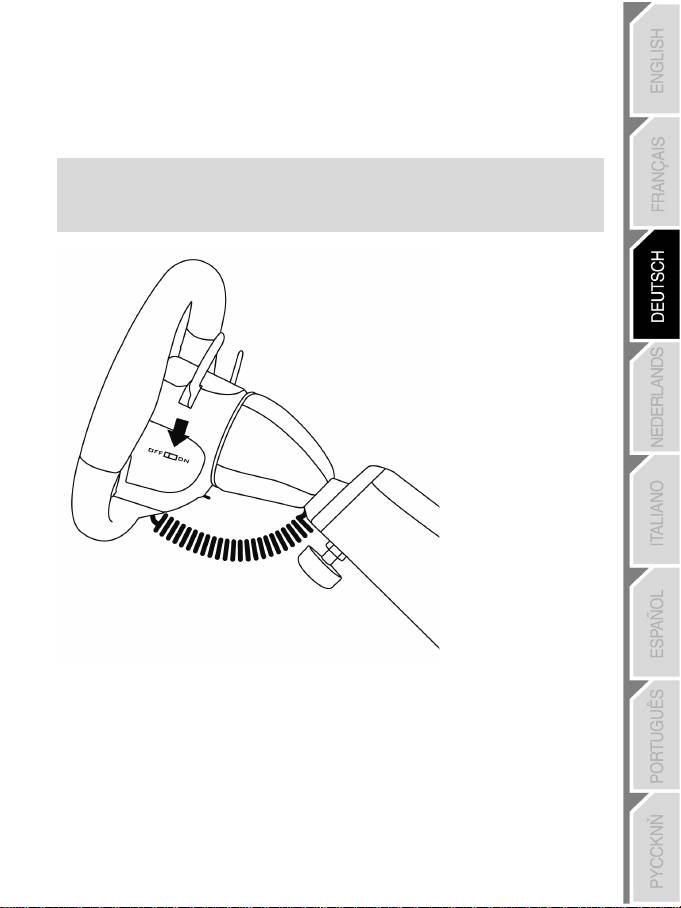

LENKER EIN- ODER AUSSCHALTEN

- Bringen Sie den Schalter (rechts am Lenker) auf die Position:

- ON, um den Lenker einzuschalten.

- OFF, um den Lenker auszuschalten.

Wichtige Anmerkung:

Beim Einschalten des Lenkers, muss dieser genau zentriert sein, um jegliche Dezentrierung zu

vermeiden.
