Thrustmaster Ferrari Wireless F430 Cockpit: INSTALAÇÃO DO VOLANTE

INSTALAÇÃO DO VOLANTE : Thrustmaster Ferrari Wireless F430 Cockpit

2/20

INSTALAÇÃO DO VOLANTE

REGULAÇÃO DA INCLINAÇÃO E DO COMPRIMENTO

DA POSIÇÃO DE CONDUÇÃO

- Desaperte ligeiramente (no sentido inverso ao dos ponteiros de um relógio) os 2 parafusos de aperto (1)

situados na face posterior da base.

- Regule a inclinação da coluna (3) da base ao seu gosto.

- Reaperte em seguida (no sentidos dos ponteiros de um relógio) os 2 parafusos de aperto (1).

3/20

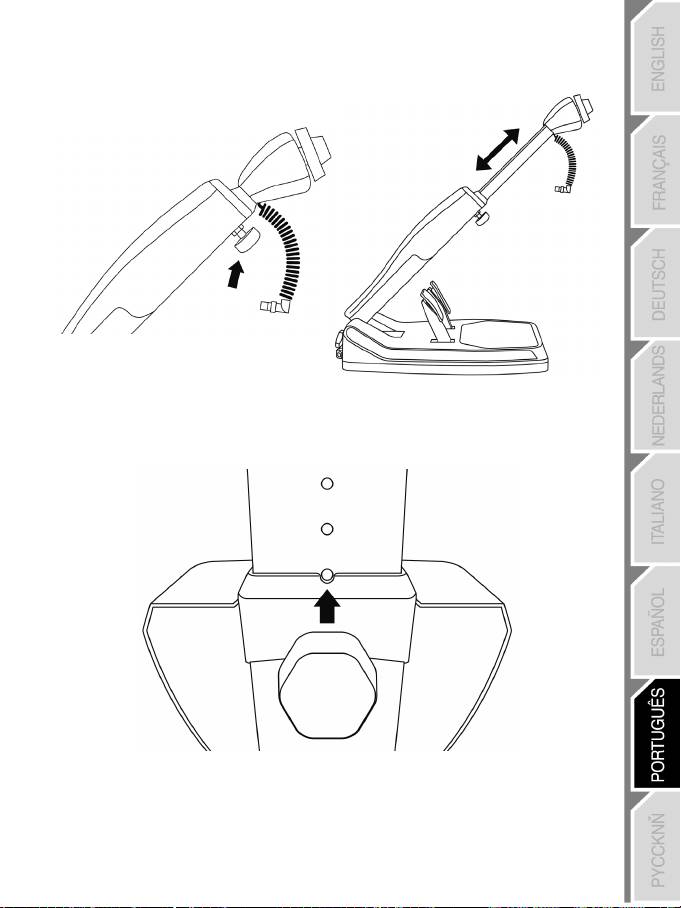

- Desaperte ligeiramente (no sentido inverso ao dos ponteiros de um relógio) o parafuso de aperto (6)

situados na frente da coluna da base. Regule a coluna ao seu gosto no sentido do comprimento.

- Reaperte em seguida (no sentido dos ponteiros de um relógio) o parafuso de aperto (6), tendo o cuidado

de garantir que este entra correctamente num dos furos previstos para o efeito. Para tal, basta

posicionar o furo superior no guia existente.

4/20

FIXAÇÃO DO ARO DO VOLANTE À BASE

Pinos machos (face dianteira da base) Pinos fêmeas (face posterior do aro)

+

Patilha de fixação (face posterior do aro)

- Posicione o aro destacável (4) horizontalmente e em seguida insira os 2 pinos machos (situados na face

dianteira da base) no interior dos 2 pinos fêmeas (situados na face posterior do aro).

- Incline o aro verticalmente e fixe o volante pressionando a patilha de fixação (situada na face posterior

do aro); solte quando ouvir um ligeiro “clique”.

- Verifique se o aro do volante está bem preso à base.

5/20

- Para ligar electronicamente o aro do volante à respectiva base, ligue o conector macho curvo (situado

na extremidade do fio (5) de alimentação) ao conector fêmea (situado à esquerda do aro).

- Rode a porca (situada na extremidade do conector) no sentido dos ponteiros de um relógio para fixar o

conjunto.

EFECTUE A OPERAÇÃO INVERSA

PARA DESMONTAR O ARO DESTACÁVEL DA BASE

6/20

INSTALAÇÃO DAS PILHAS E RECUPERAÇÃO DO RECEPTOR

- Retire a tampa do compartimento das pilhas (8) (situado na face posterior dos 2 pedais) e instale 4

pilhas do tipo LR6 / AA, tendo o cuidado de respeitar o sentido das polaridades.

- Recupere o receptor sem fios (14) que se encontra na parte inferior do compartimento das pilhas.

- Volte a colocar a tampa do compartimento das pilhas.

7/20

LIGAR OU DESLIGAR O VOLANTE

- Posicione o interruptor (situado no lado direito do aro do volante):

- Em ON para ligar o volante.

- Em OFF para desligar o volante.

Nota importante:

Quando liga o volante, o aro deste deve estar sempre física e rigorosamente centrado (para

evitar qualquer descentragem).
