MB QUART Reference Amps: BESCHREIBUNG DER VERSTÄRKERKENNDATENRAB 1450 Mono Verstärker

14

1

6

7

9

5

3

4

2

8

MBQR-1

0dB

9dB

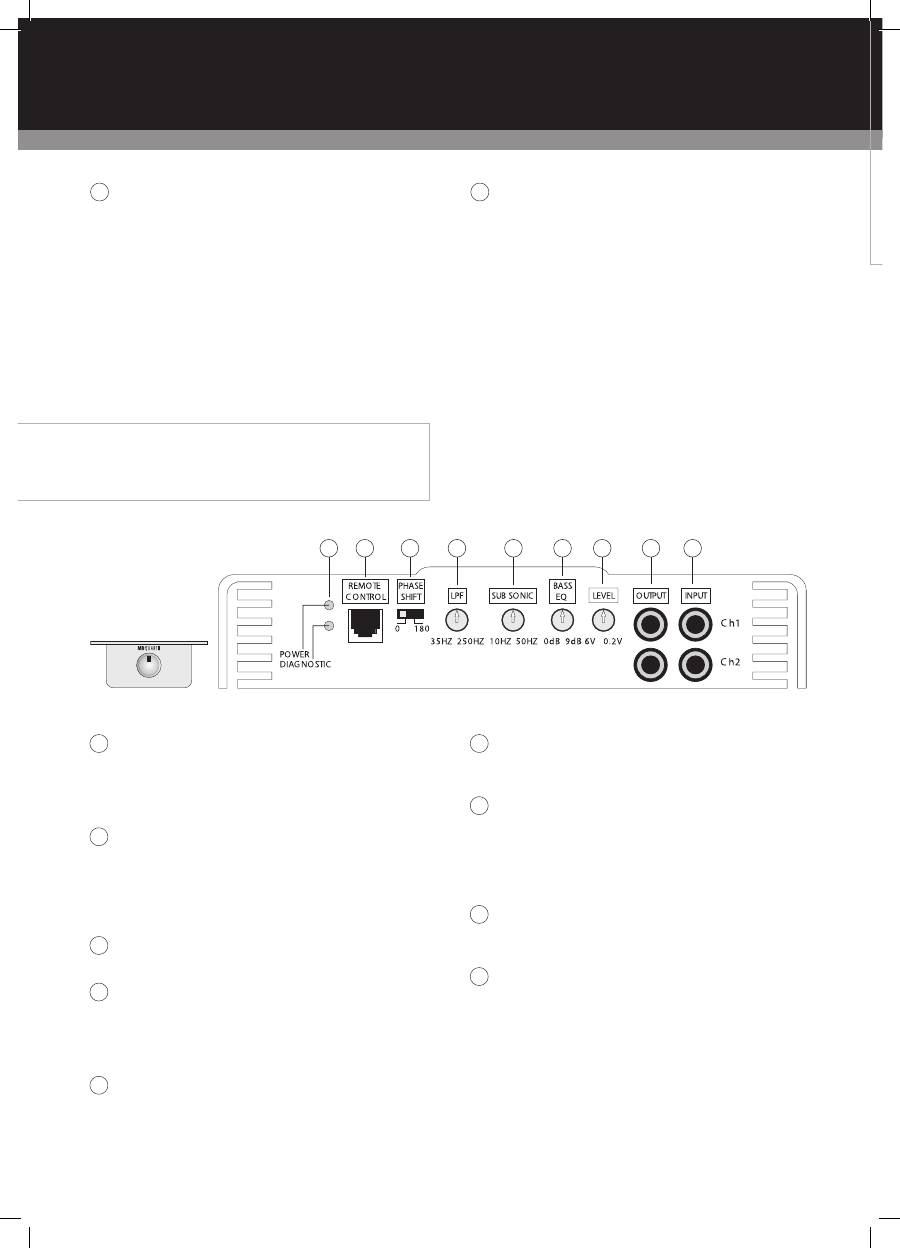

BESCHREIBUNG DER  VERSTÄRKERKENNDATEN RAB 1450 Mono Verstärker

1  LED-Anzeigen

1. POWER: Leuchtet auf, wenn Strom anliegt und das Gerät

über die Einschaltsteuerung eingeschaltet wird.

2. DIAGNOSTICS: Die Diagnose-LED-Anzeige leuchtet auf,

sobald ein Fehlerzustand eintritt.

2  BASS REMOTE

(Bass-Fernsteuerung)

Wenn der MBQR-1 Bass Remote über das enthaltene Steuer-

kabel an der Buchse REMOTE angeschlossen ist, kann der BASS

BOOST (Bassanhebung) von 0 db bis 9 dB über das z.B. unter

dem Armaturenbrett montierte Fernsteuerungsmodul einge-

stellt werden.

3  PHASE SHIFT (Phasenschalter)

Phase schaltbar von 0 auf 180˚

4  LOW PASS FILTER (Tiefpassfilter)

1. Der Tiefpassfilter kann mittels des Drehreglers LPF von

35 bis 250 Hz stufenlos eingestellt werden.

2. Alle Frequenzen unterhalb der eingestellten Trennfrequenz

werden wiedergegeben.

5  SUBSONIC (Subsonic-Filter)

1. Der Subsonic-Filter kann mittels des Drehreglers SUBSONIC

von 10 bis 50 Hz stufenlos eingestellt werden.

2. Alle Frequenzen oberhalb der eingestellten Trennfrequenz

werden wiedergegeben.

6  BASS EQ (Bass-Anhebung)

1. Mittels des Drehreglers BASS EQ kann der Basspegel bei 45

Hz variabel um 0 bis 9 dB angehoben werden.

7  LEVEL (Signalpegel)

1. Gleicht die Eingangsempfindlichkeit des Verstärkers an den

Signalausgangspegel des Radios/CD-Players an.

2. Hinweis: Lesen Sie in der Bedienungsanleitung Ihres

Radios/CD-Players wie hoch die korrekte Signalpegelstärke ist

und passen Sie den Eingangspegel daran an.

8  OUTPUT (Line-Ausgang)

1. Dieser Ausgang kann zur Signalübertragung an einen weite-

ren Verstärker genutzt werden (Daisy Chaining/Kaskadierung)

9  INPUT (Line-Eingang)

1. LEFT (linker) und RIGHT (rechter) Eingang am Verstärker zum

Anschluss der (Cinch-Kabel des Radiogeräts/CD-Players mit

einem Bereich von 0,2 bis 6 V.

2. Verwenden Sie einen High-/Low Leveladapter, wenn das

Radiogerät/CD-Player nur über Lautsprecher-(Hochpegel-)Aus-

gänge verfügt.

10  OUTPUT (Line-Ausgang)

1. Dieser Ausgang kann zur Signalübertragung an einen weite-

ren Verstärker genutzt werden (Daisy Chaining/Kaskadierung).

2. Im 4-Kanal Modus: Stellen Sie Schalter 9 auf 4CH. Alle 4

Kanäle werden zu einem Mono-Signal gemischt und stellen

dieses Signal an beiden Line-Ausgängen zur Verfügung. Damit

erzielt man ein Front/Heck Mono-Signal für konstanten, d.h.

nicht über den Fader regelbaren Sub-Bass, um einem weiteren

Subwoofer-Verstärker ein Signal bereitzustellen.

3. Im 2-Kanal Modus: Stellen Sie Schalter 9 auf 2CH. Hierbei

werden nur die Kanäle 1&2 Mono gemischt und an beiden

Line-Ausgängen zur Verfügung gestellt.

11  INPUT (Line-Eingang)

1. Verstärkereingänge Kanal 1-4 vom Radio/CD-Player über

Cinch mit einem Signalpegel von 0,2 bis 6 Volt.

2. Verwenden Sie einen High-/Low Leveladapter, wenn das

Radiogerät/CD-Player nur über Lautsprecher-(Hochpegel-)Aus-

gänge verfügt.

3. Abhängig davon, wie Sie Ihr Anlagenkonzept gestalten,

folgen Sie zum korrekten Anschluss des Line-Eingangs bitte

den schematischen Zeichnungen, wie im Anschnitt „Amplifier

applications“ dieser Bedienungsanleitung beschrieben.
