MB QUART Reference Amps: Amplificador de 2 canales RAB 250DESCRIPCIÓN DE LOS DATOS CARAC-TERÍSTICOS DEL AMPLIFICADOR

28

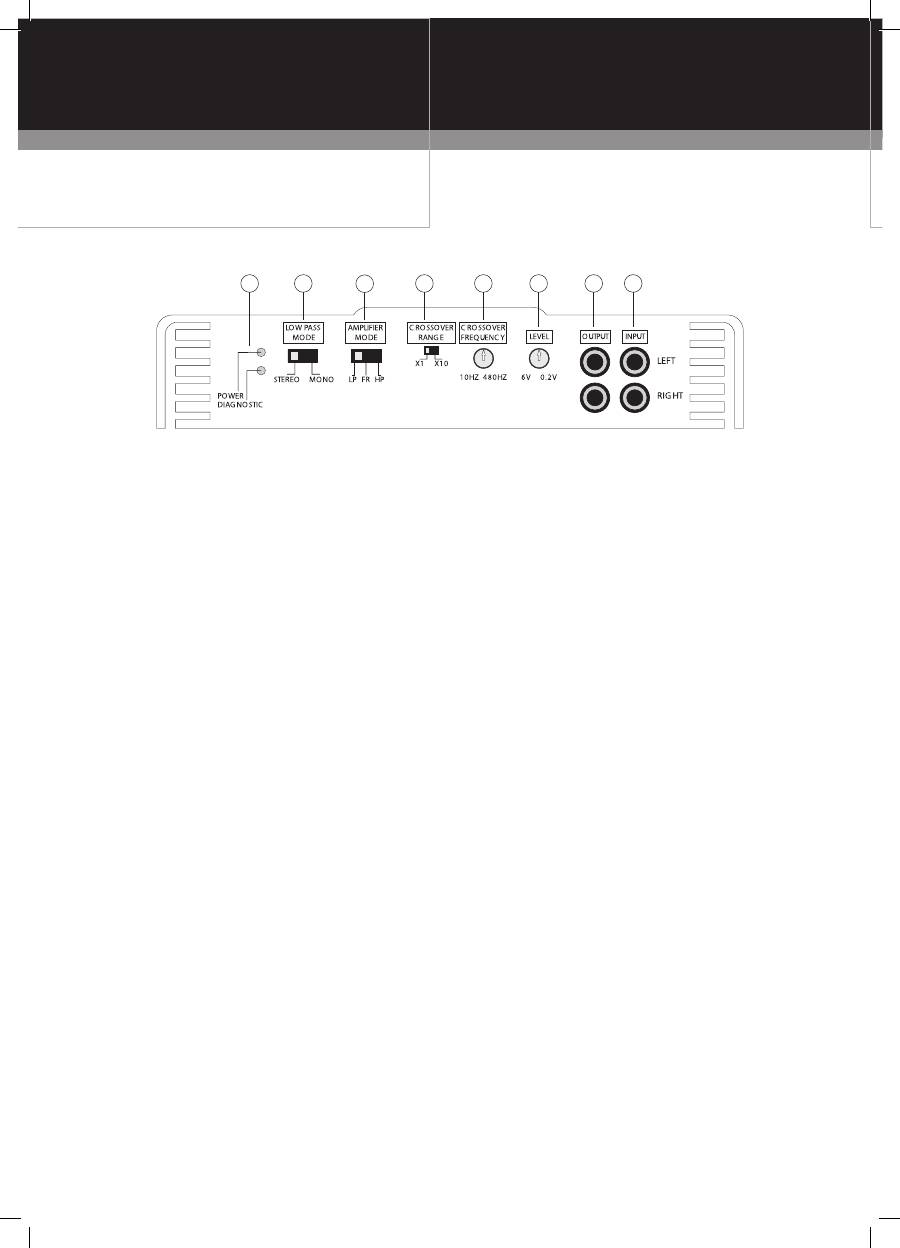

Amplificador de 2 canales RAB 250 DESCRIPCIÓN DE LOS DATOS CARAC- TERÍSTICOS DEL AMPLIFICADOR

2

5

6

7

8

4

1

1

3

4

2

5

7

9

1

6

7

9

5

3

3

8

6

4

2

8

1. Lámparas LED

1. POWER: Se ilumina cuando se alimenta corriente y se conecta

el equipo a través del control de conexión.

2. DIAGNOSTICS: La lámpara LED de diagnóstico se ilumina cuan-

do se produce un error.

2. LOW PASS MODE

(Modo de paso bajo)

Se puede seleccionar en modo estéreo o mono.

3. AMPLIFIER MODE

 (Selector de la fuente de amplificador)

1. Selecciona la gama de frecuencias que se amplifica y se guía a

los altavoces.

2. El ajuste FR (gama completa) transmite la gama de frecuencias

completa de la entrada (INPUT) a los amplificadores internos.

3. HP (paso alto) permite el paso de la gama de frecuencias que

está encima de la frecuencia de separación que se ha fijado

mediante el regulador de frecuencia de transición (CROSSOVER

FREQ SELECT).

4. LP (paso bajo) guía la gama de frecuencias que está por debajo

de la frecuencia de separación ajustada a los amplificadores

internos.

4. CROSSOVER RANGE

(Gama del diplexor)

El conmutador CROSSOVER RANGE configura la gama de la salida

del diplexor o para el valor ilustrado (x1) o lo multiplica con 10

(x10).

5. CROSSOVER FREQUENCY

(Regulador para seleccionar la frecuencia de transición)

1. A través de la resistencia regulable se ajusta el punto de fre-

cuencia de transición tanto para el paso bajo como para el paso

alto.

2. El selector de gama (CROSSOVER RANGE) funciona como mul-

tiplicador para el regulador ajustable para una sintonización total

de 10 Hz a 480 Hz, separada en dos gamas.

6. LEVEL

 (Nivel)

1. Sintoniza la sensibilidad de entrada del amplificador al nivel de

salida del equipo de radio / reproductor de CD.

2. Atención: Consulte en las instrucciones de servicio de su

equipo de radio / reproductor de CD la sensibilidad correcta de

nivel y ajuste correspondientemente el regulador LEVEL en el

amplificador.

7. OUTPUT

(salida Line)

1. Esta salida cinch puede activar en una instalación la entrada

de otros amplificadores (secuencia según el procedimiento Daisy-

Chain).

8. INPUT

(entrada Line)

1. Entrada LEFT (izquierda) y RIGHT (derecha) al amplificador para

conectar los cables cinch del equipo de radio / reproductor de CD

con una gama de 0,2 V a 6 V.

2. Emplee un adaptador de nivel alto / bajo si el equipo de radio /

el reproductor de CD sólo dispone de salidas de altavoz (de nivel

alto).
