MB QUART Reference Amps: Español Amplificador de 4 canales RAB 450DESCRIPCIÓN DE LOS DATOS CARAC-TERÍSTICOS DEL AMPLIFICADOR

29

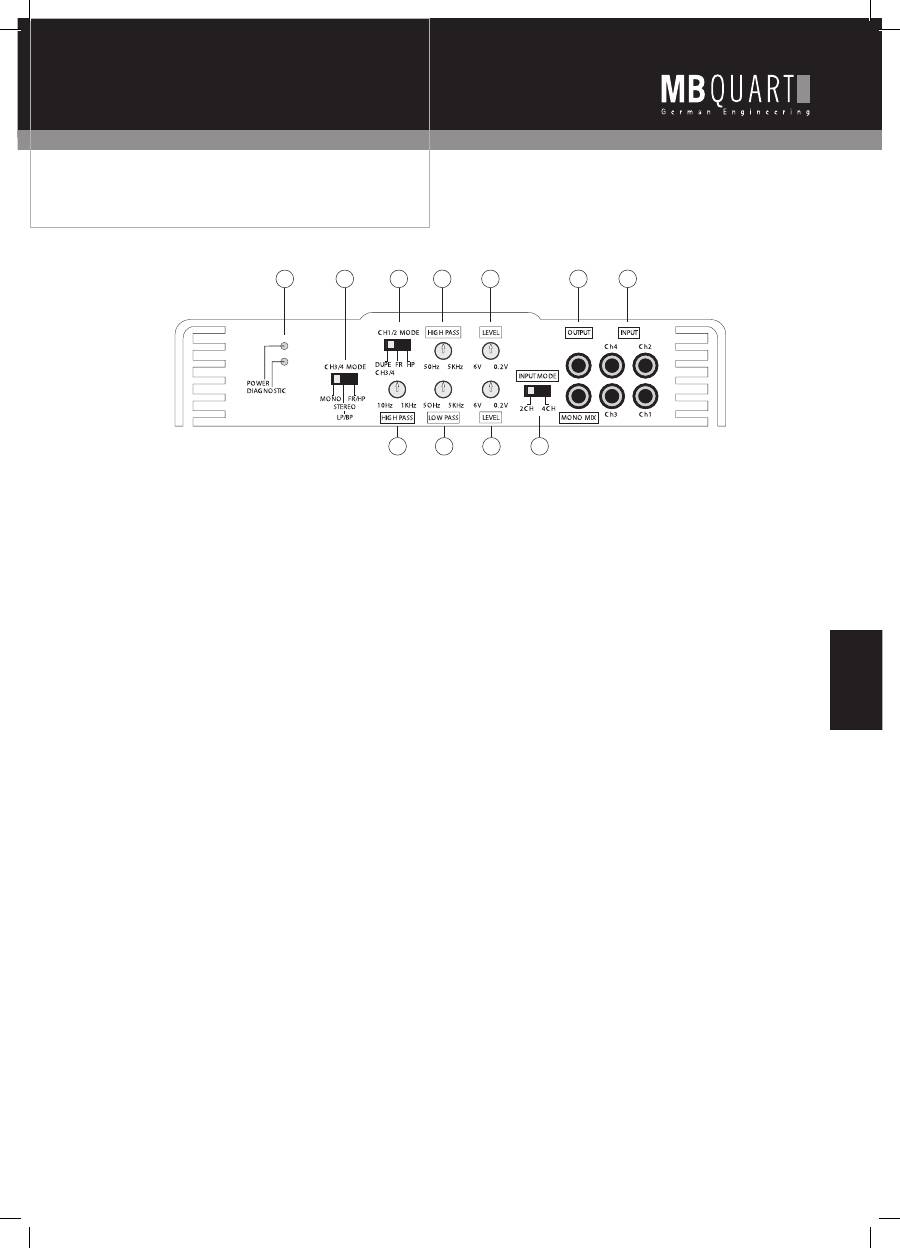

Es pa ño l Amplificador de 4 canales RAB 450 DESCRIPCIÓN DE LOS DATOS CARAC- TERÍSTICOS DEL AMPLIFICADOR

1

3

4

2

5

7

9

8

6

10

11

1. Lámparas LED

1. POWER: Se ilumina cuando se alimenta corriente y se conecta

el equipo a través del control de conexión.

2. DIAGNOSTICS: La lámpara LED de diagnóstico se ilumina cuan-

do se produce un error.

2. CH 1/2 MODE

 (Modo de canal 1/2)

1. DUPE CH 3/4 transmite la señal de música de acuerdo a su

ajuste en la sección de regulador de los canales 3/4 duplicada al

par de amplificadores 1/2. Tenga en cuenta que  en este caso el

nivel de señal de los canales 1 y 2 sólo se regula por el regulador

de nivel de los canales 3/4 para lograr una duplicación exacta de

la señal de música de los canales 3&4.

2. FR (FULL RANGE / gama completa) transmite la gama completa

de frecuencia de la entrada de los canales 1 y 2 (CH1/2 INPUT) a

los amplificadores internos.

3. HP (HIGH PASS / Paso alto) transmite la gama de frecuencias

por encima de la frecuencia ajustada mediante el regulador de

paso alto (HIGH PASS) a los amplificadores internos.

3. CH 1/2 HIGH PASS

 (Paso alto)

1. Filtro de paso alto variable de 50Hz a 5KHz.

2. Esta posibilidad de ajuste se omite si se ajusta el conmutador

CH 1/2 MODE a la posición DUPE 3/4 ó a FR (Full Range/Gama

completa).

4. CH 1/2 LEVEL

 (Nivel de señal)

1. Adapta la sensibilidad de entrada de los canales 1 y 2 al nivel

de la señal de salida del radio / reproductor de CD.

2. Tenga en cuenta que el conmutador de nivel CH 1/2 LEVEL

ya no tiene ningún efecto si el conmutador CH 1/2 MODE está

ajustado a DUPE CH 3/4.

5. CH 3/4 MODE

 (Modo de canal 3/4)

1. Seleccione la posición de conmutador MONO si desea puentear

los canales 3 y 4.

2. LP/BP (Low Pass/Bandpass, paso bajo/paso de banda) transmite

la gama de frecuencias por encima de la frecuencia ajustada

mediante el regulador de paso alto (HIGH PASS) y por debajo de

la frecuencia ajustada mediante el regulador de paso bajo (LOW

PASS) a los amplificadores internos. En este modo el paso alto

funciona como filtro Subsonic.

3. FR/HP (Full Range/High Pass, gama completa/paso alto) omite

el ajuste del paso bajo y está reproducido el espectro de frecuen-

cias por encima de la frecuencia ajustada mediante el regulador

de paso alto (HIGH PASS).

6. 3&4 HIGH PASS

 (Paso alto)

1. Este filtro de paso alto que se puede ajustar de forma variable

entre 10Hz y 1 KHz está permanentemente conectado con el par

de entrada de canales 3 y 4.

2. Dado que se puede bajar el paso alto a 10 Hz éste también se

puede considerar como reproducción de gama completa.

3. Dado que el paso alto se puede conectar con los canales 3 y 4

se puede utilizar como filtro Subsonic si está ajustado entre 20 y

40 Hz. Además se puede utilizar como frecuencia divisora baja o

alta en el marco de una reproducción de frecuencias de una de-

terminada banda de frecuencias (paso de banda) en combinación

con el filtro de paso bajo, si el conmutador de modo del canal 3/4

(CH 3/4 MODE) está ajustado a la posición media de LP/BP.

7. LOW PASS

1. Filtro de paso bajo regulable de forma continua en la gama de

50 Hz a 5 kHz.

2. La ruta de la señal y el modo se ajustan a través del selector de

fuente CH3/4 MODE y los selectores de la configuración de paso

bajo LOW PASS .

8. CH 3/4 LEVEL

 (Nivel de señal)

1. Adapta la sensibilidad de entrada de los canales 3 y 4 al nivel

de la señal de salida del radio / reproductor de CD.

2. Tenga en cuenta que el conmutador de nivel CH 1/2 LEVEL

ya no tiene ningún efecto si el conmutador CH 1/2 MODE está

ajustado a DUPE CH 3/4, y que el nivel de señal de los canales 1 y

2 se ajusta por el regulador CH 3/4 LEVEL.

9. INPUT MODE

 (Modo de entrada)

1. En la posición 2CH todos los cuatro canales de amplificador

reciben la señal que se transmite a través de las entradas Cinch

marcadas con CH 1 y CH 2.

2. En la posición 4CH los canales de amplificadores 1 y 2 reciben

la señal que se transmite a través de las entradas Cinch marcadas

con CH 1 y CH 2 y los canales de amplificador 3 y 4 reciben la

señal que se transmite a través de las entradas Cinch marcadas

con CH 3 y CH 4.
