Инструкция к Микрофону MB QUART DWH 252
DWH 252/254 ∙ DWH 302/304 ∙ RSH 252/254 ∙ RSH 302/304 ∙ PWH 302/304
M A X X S O N I C S U S A , I N C .
1290 Ensell Road
Lake Zurich, Illinois 60047 USA
E-Mail info@maxxsonics.com
Website www.maxxsonics.com
M A X X S O N I C S E U R O P E G M B H
Neckarstrasse 20
74847 Obrigheim, Germany
Phone +49 (0) 62 61 - 6 38-0
FAXX +49 (0) 62 61 - 6 38-129
E-Mail info@mbquart.de
Website www.mbquart.de
Congratulations!
With the purchase of a MB QUART car hi-fi loudspeaker set, you have
purchased a technically sophisticated, high-quality product. MB QUART
feels confident that you will enjoy your new Subwoofer System. Should you
have any questions about this system or any other MB QUART products, ple-
ase feel free to send us an email to
info@mbquart.de
or give us a call at
+49 6261-638-0
.
If you are not having the installation carried out by a specialist workshop,
please read the following installation instructions carefully.
Herzlichen Glückwunsch!
Mit dem Kauf eines Car-HiFi Lautsprechersets aus dem Hause MB QUART
haben Sie sich für ein technisch und qualitativ hochwertiges Produkt ent-
schieden. MB QUART wünscht Ihnen viel Spaß mit Ihrem Subwoofer System.
Sollten Sie Fragen zu diesem Subwoofer oder anderen MB QUART Produkten
haben, freuen wir uns über eine E-Mail an
info@mbquart.de
oder Ihren
persönlichen Anruf unter
+49 6261-638-0
.
Wenn Sie den Einbau nicht durch eine Fachwerkstatt vornehmen lassen,
lesen Sie bitte nachstehende Einbauhinweise sorgfältig durch.
Félicitations!
Vous venez d’acquérir en achetant un lot de haut-parleurs hi-fi pour voitures
de la maison MB QUART un produit de grande valeur sur le plan technique et
qualitatif. MB QUART vous souhaite beaucoup de plaisir avec votre système
de boumeurs. Si vous avez des questions concernant ce haut-parleur ou l’un
des autres produits de la maison MB QUART, veuillez nous téléphoner person-
nellement au
+49 6261 638-0
ou nous écrire à l’adresse
info@mbquart.de
Si vous préférez vous charger vous-même du montage au lieu d’en laisser le
soin à un atelier spécialisé, veuillez lire soigneusement la notice d’installation
et de montage ci-dessous.
D I S C U S / R E F E R E N C E /
P R E M I U M S U B W O O F E R
Installation Manual
Einbauanleitung
Directiones de installation
Instrucciones de instalación
Istruzioni di montaggio
àÌÒÚÛ͈Ëfl ÔÓ ÛÒÚ‡ÌÓ‚ÍÂ
¡Enhorabuena!
Con la compra de un set de altavoces Car-HiFi de MB QUART, ha adquirido
usted un producto de alta calidad técnica. MB QUART le desea que disfrute
de su sistema Subwoofer. Si desea hacer alguna consulta sobre este alta-
voz u otro producto MB QUART puede ponerse en contacto con nosotros
por correo electrónico
info@mbquart.de
o telefónicamente, en el número
+49 6261 638-0
.
Si no encarga el montaje a un taller especializado, lea atentamente las
instrucciones de montaje siguientes.
Congratulazioni!
Acquistando un’altoparlante Hi-Fi Car MB QUART, avete scelto un prodotto
di massimo livello tecnologico e qualitativo. MB QUART Vi augura un buon
ascolto con il Vostro, nuovo, sistema Subwoofer. Nel caso Lei abbia anco-
ra delle domande in merito a questo altoparlante oppure ad altri prodotti
realizzati dalla MB QUART, saremo ben lieti di poter rispondere a una Sua
telefonata al seguente numero
+49 6261 638-0
oppure ad una Sua email
inviata al seguente indirizzo
info@mbquart.de
Nel caso in cui non incarichiate dell’installazione un’officina specializzata, vi
preghiamo di leggere attentamente le seguenti note di installazione.
Примите наши сердечные поздравления!
Купив комплект автомобильных громкоговорителей категории Hi-Fi
фирмы MB QUART Вы выбрали высококачественное в техническом
отношении изделие. Фирма MB QUART желает Вам приятного
времяпровождения с Вашей системой
Subwoofer
. Если у Вас появятся
вопросы по этой системе или по другим изделиям фирмы MB QUART,
будем рады получить от Вас письмо по электронной почте info@mbquart.
de или услышать Вас по телефону +49 6261 638-0.
Если Вы не собираетесь приглашать для выполнения монтажа
представителя специализированного предприятия, внимательно
прочитайте помещённую ниже инструкцию по сборке.
D I S C U S / R E F E R E N C E / P R E M I U M S U B W O O F E R
General
Allgemeines
Généralités
Indicaciones generales
Informazioni generali
鷢ˠÂÍÓÏẨ‡ˆËË
Please observe the safety requirements relating to supporting chassis mem-
bers, the applicable road safety regulations and the instructions of the vehicle
manufacturer when installing and using the loudspeakers. Always protect
your loudspeakers during installation and use against damage, spray water
and overloading. Disconnect the minus terminal of the vehicle battery during
installation in order to avoid possible short-circuits. Please do not touch the
delicate surface of the tweeter and woofer membranes. Never use the loud-
speaker chassis itself as a cutting or drilling template.
Beachten Sie bei Einbau und Betrieb des Lautsprechers die Sicher-
heitsbestimmungen über tragende Karosserieteile, die Bestimmungen der StVZO
sowie Vorschriften der Fahrzeughersteller. Schützen Sie Ihre Lautsprecher bei
Einbau und Betrieb vor Beschädigung, Spritzwasser und Überlastung. Klemmen
Sie während der Montage die Minusklemme der Fahrzeugbatterie ab, um
mögliche Kurzschlüsse zu vermeiden. Berühren Sie bitte nicht die empfindliche
Oberfläche der Hoch- und Tieftonmembrane. Verwenden Sie niemals die Laut-
sprecherchassis als Schneid- oder Bohrvorlage.
Respectez lors du montage et de l’utilisation du haut-parleur les directives de
sécurité concernant les pièces de carrosserie porteuses, les spécifications du
Service des Mines ainsi que les consignes du constructeur automobile. Protégez
vos haut-parleurs lors du montage et de l’utilisation de toute dégradation, pro-
jection d’eau et surcharge. Débranchez pendant le montage la borne moins de
la batterie du véhicule afin d’éviter tout court-circuit éventuel. Veuillez ne pas
toucher la surface sensible de la membrane des aiguës et des graves. N’utilisez
jamais le châssis du haut-parleur pour couper ou percer dessus.
Durante el montaje y funcionamiento del altavoz tenga en cuenta las normas
de seguridad sobre las piezas de soporte de la carrocería, las disposiciones del
Código de Circulación así como las prescripciones del fabricante del vehículo.
Durante el montaje y su funcionamiento, proteja su altavoz contra daños,
salpicaduras de agua y sobrecarga. Durante el montaje, desemborne la borna
negativa de la batería del vehículo para evitar cortocircuitos. No toque la
superficie sensible de la membrana de agudos y graves. No utilice nunca el
chasis del altavoz como plantilla para cortar o taladrar.
Si prega di osservare durante l’installazione ed il funzionamento dell’altoparlante
le norme di sicurezza in merito a parti portanti della carrozzeria, le norme
del Codice di circolazione stradale e le altre disposizione del costruttore
dell’autoveicolo. Durante il montaggio ed il funzionamento si raccomanda di
proteggere l’altoparlante da danni, spruzzi d’acqua e sovraccarico. Staccare
durante il montaggio il morsetto meno della batteria del veicolo, per evitare
eventuali corti circuiti. Si prega di non toccare la sensibile membrana delle basse
ed alte frequenze. Non utilizzare mai il complesso portante dell’altoparlante
radio come base di taglio o di foratura.
При установке и во время эксплуатации громкоговорителей обратите
особое внимание на соблюдение требований технической безопасности,
касающихся несущих деталей кузова автомобиля, а также правила эксплуа-
тации транспортных средств и предписания завода-изготовителя автомобиля.
Проконсультируйтесь, не понадобятся ли Вам установочный адаптер фирмы
MB QUART, необходимый для данного типа автомобиля. Предохраняйте Ваши
громкоговорители при установке и дальнейшей эксплуатации от повреждений,
воды и перегрузок. Во избежание короткого замыкания, отсоедините на
время монтажа минусовую клемму автомобильной батареи. Не прикасайтесь,
пожалуйста, к чувствительной поверхности мембран высоких и низких частот.
Не используйте ни в коем случае корпус громкоговорителя в качестве шаблона
для резки или сверления.
!
!
Loudspeaker dimensions of the MB QUART Dual Voice Coil Subwoofer
Lautsprechermaße der MB QUART Dual Voice Coil Subwoofer
Dimensions des haut-parleurs du boumeur MB QUART Dual Voice Coil
Medidas del altavoz Dual Voice Coil Subwoofer MB QUART
Dimensioni dell‘altoparlante MB QUART Dual Voice Coil Subwoofer
ê‡ÁÏÂ˚ „ÓÏÍÓ„Ó‚ÓËÚÂÎfl
MB QUART Dual Voice Coil Subwoofer
DWH 252 / 254
DWH 302 / 304
RSH 252 / 254
RSH 302 / 304
PWH 302 / 304
Total Ø
Gesamt Ø
Total Ø
Total Ø
Totale Ø
Итого
Ø
10.67“
271 mm
12.72“
323 mm
10.67“
271 mm
12.72“
323 mm
12.72“
323 mm
Cut-out Ø
Ausschnitt Ø
De découpe Ø
Corte Ø
Apertura Ø
Вырез
Ø
9.09“
231 mm
11.14“
283 mm
9.49“
241 mm
11.50“
292 mm
11.26“
286 mm
Cutting depth
Frästiefe
Profondeur de coupe
Profundidad de fresado
Profondità fresatura
Глубина фрезерования
0.51“
13 mm
0.55“
14 mm
0.55“
14 mm
0.55“
14 mm
0.55“
1 4 mm
Cutting width
Fräsbreite
Largeur de coupe
Ancho de fresado
Larghezza fresatura
Ширина фрезерования
0.79“
20 mm
0.79“
20 mm
0.59“
15 mm
0.61“
15,5 mm
0.73“
18,5 mm
Chassis depth from flange
Chassistiefe ab Auflage
Profondeur du châssis depuis le support
Profundidad de chasis en soporte
Profondità complesso portante
dall‘appoggio
Глубина шасси начиная от опоры
4.69“
119 mm
4.84“
123 mm
3.74“
95 mm
3.74“
95 mm
7.10“
180,4 mm
Hole Ø
Lochteilkreis Ø
Cercle primitif des trous Ø
Círculo de referencia de taladrado Ø
Foro circolare Ø
Круговая шкала с отверстиями
Ø
9.92“
252 mm
11.93“
303 mm
9.92“
252 mm
11.93“
303 mm
11.93“
303 mm
D I S C U S / R E F E R E N C E / P R E M I U M S U B W O O F E R
Thiele Small Parameter
Thiele Small Parameter
Paramètres Thiele et Small
Parámetros Thiele Small
Parametri Thiele Small
å‡Î˚ ԇ‡ÏÂÚ˚ íËÎÂ
Specifications
DWH252 DWH254 DWH302 DWH304 RSH252
RSH254
RSH302
RSH304 PWH302 PWH304

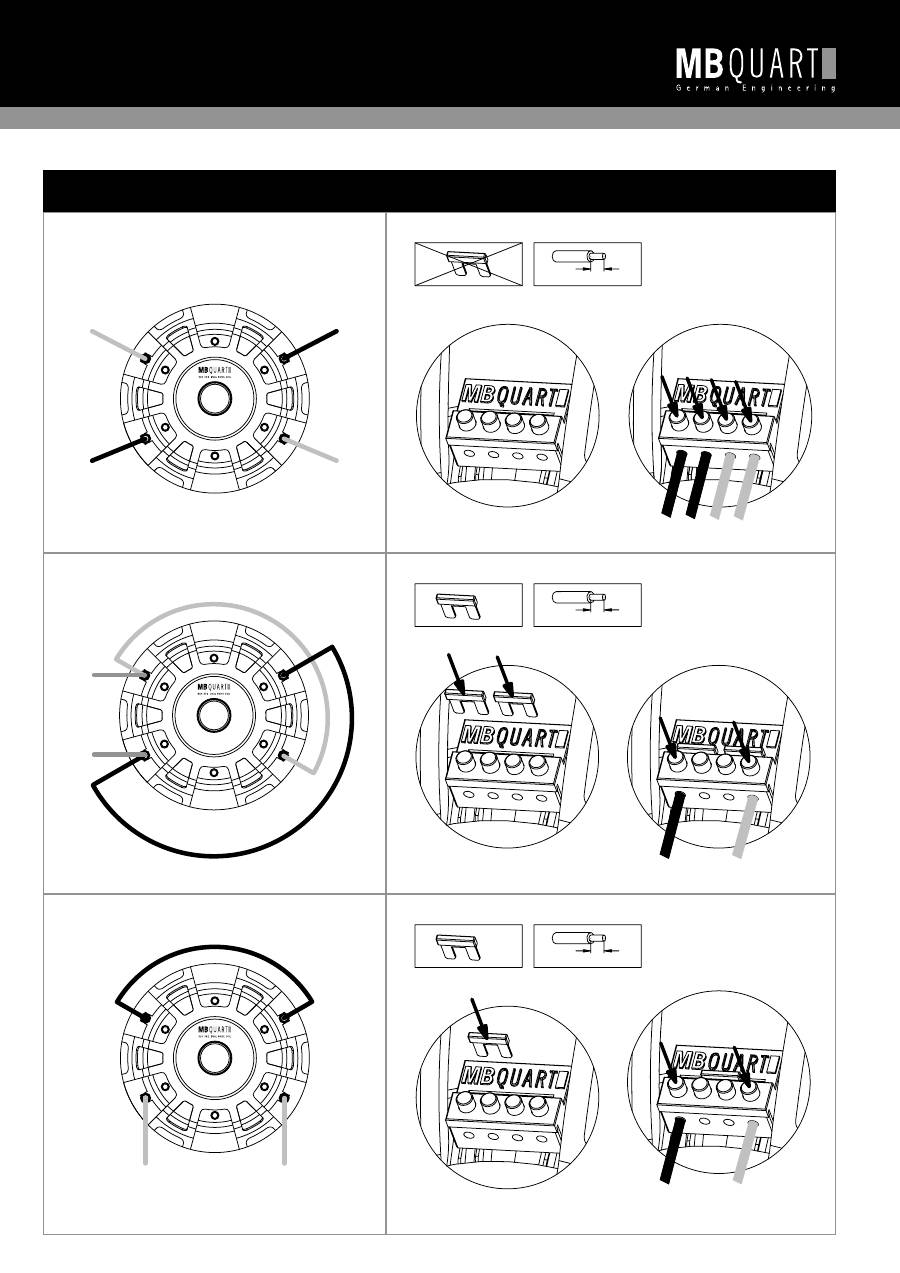

Wiring
2+2
4+4
2+2
4+4
2+2
4+4
2+2
4+4
2+2
4+4
NomZ
Ohm
4
8
4
8
4
8
4
8
4
8
Sd
sqM
0,035
0,035
0,054
0,054
0,035
0,035
0,054
0,054
0,049
0,049
Revc
Ohm
4,1
6
4,1
6
3,8
6,8
3,8
6,8
4,2
6,1
BL
TxM
16,4
19,04
16,4
19,04
18,06
21,86
18,06
21,86
15,7
18,35
Vas
Liter
38
38,04
90
90
17,4
17,4
42
42
65
65
Cms
uM/N
214,98
214,98
214,98
214,98
98
98
100
100
185
185
Mms
Grams
115
111,01
153
148,98
149
142
192
185
212
202
Fo
Hz
32
32,58
27,75
28,12
42,5
42,5
37
37
25,4
26
Qms
5
5
5
5
2,7
2,7
2,3
2,3
6
6
Qes
0,344
0,376
0,407
0,435
0,467
0,487
0,524
0,641
0,577
0,6
Qts
0,322
0,349
0,375
0,401
0,398
0,414
0,426
0,509
0,526
0,545
no
%
0,35
0,339
0,456
0,443
0,263
0,265
0,372
0,315
0,178
0,185
SPL@1W
dB
87,6
87,43
88,8
88,66
86,5
86,3
87,9
87
84,73
84,87
SPL@2.83V
dB
90,65
88,73
91,7
89,9
89,6
87,2
91
88
87,5
86
Xmax/Over Hang
mm
5
5
5
5
10
10
10
10
15
15
Xmech/Suspension
mm
14
14
14
14
18
18
18
18
22
22
Watt@RMS
Watts
300
300
300
300
400
400
400
400
500
500
Watt@MAXX
Watts
600
600
600
600
800
800
800
800
1000
1000
Recommended housings
Empfohlene Gehäuse
Boîtiers recommandés
Caja recomendada
Contenitore consigliato
êÂÍÓÏẨÛÂÏ˚ ÍÓÔÛÒ‡
CLOSED BOX DESIGNS (SEALED)
Specifications
DWH 252 / 254
DWH 302 / 304
RSH 252 / 254
RSH 302 / 304
PWH 302 / 304
Standard Boomie (Hip Hop-Rap)
Box Volume
Cubic Feet/Liters
0.5/14,16
0.9/25,49
0.5/14,16
0.8/22,65
0.5/14,16
Qtc
1,1
1,33
0,519
0,6
1,17
F3
Hz
45
45
87
72
45
Optimal Sound Quality-Flat Response
Box Volume
Cubic Feet/Liters
0.5/14,16
1.4/39,64
1/28,32
1.5/42,48
1.3/36,81
Qtc
1,1
1,13
0,45
0,51
0,81
F3
Hz
45
40
90
71
37
VENTED BOX DESIGNS (ROUND PORT)
Specifications
DWH 252 / 254
DWH 302 / 304
RSH 252 / 254
RSH 302 / 304
PWH 302 / 304
Standard Tight Bass
Box Volume
Cubic Feet/Liters
1/28,32
1.5/42,48
0.8/22,65
1/28,32
1.5/42,48
Fb
Hz
38
39
54
47
39
Port Size (inside diameter)
Inches/mm
3/76
4/102
3/76
3/76
4/102
Port Length
Inches/mm
10.75/273
12.5/317
7/178
6/152
12/305
F3
Hz
35
38
44,7
42
33
Optimal Sound Quality-Flat Response
Box Volume
Cubic Feet/Liters
1.5/42,48
2.3/65,13
1.4/39,64
2/56,63
2.5/70,79
Fb
Hz
35
38
42
38
38
Port Size (Hight)
Inches/mm
6/152
12/305
6/152
9.75/248
12/305
Port Size (Width)
Inches/mm
2/51
2/51
2/51
2/51
2/50,8
Port Length
Inches/mm
14.25/362
13/330
11.25/286
16/406
12.5/312
F3
Hz
30
33
35,5
33
30
VENTED BOX DESIGN (SLOT PORT)
Specifications
DWH 252 / 254
DWH 302 / 304
RSH 252 / 254
RSH 302 / 304
PWH 302 / 304
SPL Very Boomie-Loud
Box Volume
Cubic Feet/Liters
1.7/48,14
2.5/70,79
1.7/48,14
2.2/62,3
2.5/70,79
Fb
Hz
50
50
58
62
50
Port Size (Height)
Inches/mm
10/254
12.5/317.5
10/254
12.5/317,5
12.5/317,5
Port Size (Width)
Inches/mm
3/76
4/102
3/76
4/102
4/102
Port Length
Inches/mm
13.5/343
15/381
10.5/267
10.5/267
15/381
F3
Hz
39
39
46,8
49
38
NOTE ll may be added to sealed enclosure to reached
desired Q-Value / FEATURES SUBJECT TO CHANGE WITHOUT NOTICE
D I S C U S / R E F E R E N C E / P R E M I U M S U B W O O F E R
Connecting the subwoofers
Anschluss des Subwoofers
Branchement du boumeur
Conexión de los Subwoofers
Allacciamento del subwoofer
èÓ‰Íβ˜ÂÌË ҇·‚ÛÙ‡
The subwoofers are fitted with a double vibration coil and can be connec-
ted in various ways. Please note that the impedance will be halved if the
subwoofers are connected in parallel. Check the connection requirements
of your equipment. In the event of serial connection, the impedances of the
individual vibration coils will be added, so that no problems need be expected
with the load stability of the end unit. Under no circumstances should you
use the items that are crossed out. For the connection leads, please use cable
with a cross-section of at least 2.5 mm² (AWG 10).
Die Subwoofer sind mit einer Doppelschwingspule ausgestattet und bieten
Ihnen verschiedene Anschlussmöglichkeiten. Bitte beachten Sie, dass sich
durch die Parallelschaltung die Subwoofer-Impedanz halbiert. Prüfen Sie
hierzu die Anschlussvorausetzungen Ihrer Endstufe. Bei serieller Verschaltung
addieren sich die Impedanzen der einzelnen Schwingspulen, so dass keine
Probleme mit der Laststabilität der Endstufe zu erwarten sind. Verwenden
Sie bitte keinesfalls die durchgestrichenen Elemente. Als Anschlussleitung
verwenden Sie bitte Kabel mit mind. 2,5 mm² Querschnitt (AWG 10).
Les boumeurs sont équipés d‘une bobine mobile double et vous offrent diver-
ses possibilités de branchement. Veuillez tenir compte du fait que le couplage
en parallèle réduit de moitié l‘impédance des boumeurs. Vérifiez pour cela les
conditions de branchement de votre étage de sortie. En cas de câblage en
série, les impédances de chacune des bobines mobiles s‘ajoutent les unes aux
autres, assurant ainsi une stabilité de la charge au niveau de l‘étage final.
Veuillez n‘utiliser en aucun cas les éléments rayés. Veuillez par contre utiliser
un câble avec une section minimum de 2,5 mm² (AWG 10) en guise de cordon
de branchement (AWG 10).
Los Subwoofers están equipados con una bobina móvil doble y le ofrecen
varias posibilidades de conexión. Asegúrese de que la impedancia de los
Subwoofer se parte en dos con la conexión en paralelo. Para ello compruebe
las condiciones de conexión de su etapa de salida. En la conexión en serie, las
impedancias se añaden a cada una de las bobinas móviles, de manera que no
surjan problemas con la estabilidad de la carga de la etapa de salida. No uti-
lice en ningún caso los elementos tachados. Como cable de conexión utilice
un cable con un mínimo de 2,5 mm² de corte transversal (AWG 10).
I subwoofer hanno in dotazione una doppia bobina mobile e permettono
diverse possibilità d‘allacciamento. Si prega di osservare che in presenza di
un allacciamento parallelo l‘impedenza del subwoofer si riduce della metà.
Verificare le premesse di allacciamento dello stadio di uscita. In caso di
cablaggio seriale si sommano le impedenze delle singole bobine mobile, in
modo che non dovrebbero esserci problemi con la stabilità di carico dello
stadio di uscita. Si raccomanda di non utilizzare in nessun caso gli elementi
cancellati. Come cavo di collegamento si prega di utilizzare un cavo con una
sezione di almeno 2,5 mm² (AWG 10).
Сабвуферы оснащены двойной звуковой катушкой и предлагают Вам
различные возможности для подключения. Помните о том, что в результате
параллельного соединения полное сопротивление сабвуфера делится
пополам. Для этого проверьте условия подключения Вашего выходного
каскада. При последовательном монтаже схемы суммируются значения
полного сопротивления отдельных звуковых катушек, в результате
чего можно не ожидать появления каких-либо проблем, связанных с
нагрузочной устойчивостью выходного каскада. Ни в коем случае не
пользуйтесь зачеркнутыми элементами. В качестве соединительного
провода используйте кабель сечением не менее 2,5 мм2 (AWG 10).
+ - + -
Coil 2
Coil 1
Amplifier
Verstärker
Se
ri
el
l /
S
er
ia
l /
S
ér
ie
/
S
er
ie
/
Se
ri
al
e
/
ÔÓ
ÒÎ
‰
Ó‚
‡Ú
ÂÎ
¸Ì
ÓÂ
+ - + -
Coil 2
Coil 1
Amplifier Verstärke
r
+ -
Pa
ra
ll
el
/
P
ar
al
le
l /
P
ar
al
lè
le
/
Pa
ra
le
lo
/
P
ar
al
le
lo
/
Ô‡
‡
ÎÎ
ÂÎ
¸Ì
ÓÂ
- +
Coil 2
Coil 1
+ -
St
an
da
rd
/
S
ta
nd
ar
d
/
St
an
da
rd
/
Es
tá
nd
ar
/
S
ta
nd
ar
d
/
ÒÚ
‡Ì
‰‡
Ú
ÌÓ
Â
D I S C U S
+ -
Coil 2
Coil 1
- +
Amplifier
Verstärker
+ - + -
Coil 2
Coil 1
Amplifier Verstärke
r
+ - - + + -
Coil 2
Coil 1
11mm
1 x
- +
11mm
2 x
- +
11mm
- +
R E F E R E N C E P R E M I U M
M A X X S O N I C S U S A , I N C .
1290 Ensell Road
Lake Zurich, Illinois 60047 USA
E-Mail info@maxxsonics.com
Website www.maxxsonics.com
M A X X S O N I C S E U R O P E G M B H
Neckarstrasse 20
74847 Obrigheim, Germany
Phone +49 (0) 62 61 - 6 38-0
FAXX +49 (0) 62 61 - 6 38-129
E-Mail info@mbquart.de
Website www.mbquart.de
DWH 252/254 ∙ DWH 302/304 ∙ RSH 252/254 ∙ RSH 302/304 ∙ PWH 302/304
MOUNTING DEPTH
EINBAUTIEFE
INSTALLATION
Ø
AUSSCHNITT
Ø
EXTERNAL
Ø
AUSSEN
Ø
Tweeter
Hochtöner
Woofer
Tieftöner
Tweeter
Hochtöner
Woofer
Tieftöner
Tweeter
Hochtöner
Woofer
Tieftöner
Q - L I N E
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
QSF 213 Nano
0.39
10
2.19
55,5
1.77
45
4.49
114
1.93
49
5.12
130
QSF 216 Nano
0.39
10
2.50
63,5
1.77
45
5.61
142,5
1.93
49
6.54
166
P R E M I U M
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
PVF 210
0.39
10
1.81
45,5
1.77
45
3.39
86
1.93
49
3.96
100,5
PVF 213
0.39
10
2.40
61
1.77
45
4.49
114
1.93
49
5.12
130
PVF 216
0.39
10
2.50
63,5
1.77
45
5.61
142,5
1.93
49
6.54
166
PWH 302/204
-
7.10
180,4
-
11.26
286
-
12.72
323
R E F E R E N C E
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
RVF 210
0.24
6
1.81
45,5
1.16
29,5
3.39
86
1.38
35
3.96
100,5
RVF 213
0.24
6
2.40
61
1.16
29,5
4.49
114
1.38
35
5.12
130
RVF 216
0.24
6
2.50
63,5
1.16
29,5
5.61
142,5
1.38
35
6.54
166
RVF 164
-
2.50
63,5
-
5.61
142,5
-
6.54
166
RVF 268
0.24
6
2.52
64
1.16
29,5
6“ x 8“ oval *
1.38
35
-
RVF 269
0.24
6
3.25
83
1.16
29,5
6“ x 9“ oval **
1.38
35
-
RUA 210
0.28
7
1.27
32,25
1.46
37
3.39
86
1.77
44,5
3.96
100,5
RUA 213
0.28
7
1.66
42,25
1.46
37
4.49
114
1.77
44,5
5.12
130
RUA 216
0.28
7
1.78
45,25
1.46
37
5.61
142,5
1.77
44,5
6.54
166
RSH 252/254
-
3.74
95
-
9.49
241
-
10.67
271
RSH 302/304
-
3.74
95
-
11.50
292
-
12.72
323
INSTALLATION DIAMETER
EINBAUMASSE
MOUNTING DEPTH
EINBAUTIEFE
INSTALLATION
Ø
AUSSCHNITT
Ø
EXTERNAL
Ø
AUSSEN
Ø
Tweeter
Hochtöner
Woofer
Tieftöner
Tweeter
Hochtöner
Woofer
Tieftöner
Tweeter
Hochtöner
Woofer
Tieftöner
D I S C U S
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
DKG 110
-
1.71
43,5
-
3.39
86
-
3.96
100,5
DKG 113
-
2.32
59
-
4.49
114
-
5.12
130
DKG 116
-
2.42
61,5
-
5.61
142,5
-
6.54
166
DSG 213
0.31
8
2.32
59
1.22
31
4.49
114
1.59
40,5
5.12
130
DSG 216
0.31
8
2.42
61,5
1.22
31
5.61
142,5
1.59
40,5
6.54
166
DKG 168
-
2.36
60
-
6“ x 8“ oval *
-
-
DKG 169
-
3.11
79
-
6“ x 9“ oval **
-
-
DTG 169
-
3.11
79
-
6“ x 9“ oval **
-
-
DWH 252/254
-
4.69
119
-
9.09
231
-
10.67
271
DWH 302/304
-
4.84
123
-
11.14
283
-
12.72
323
N A U T I C
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
inch
mm
NKA 116
-
2.99
76
-
5.16
131
-
7.07
179,5
NKD 116
-
2.50
63,5
-
5.79
147
-
6.73
171
NKA 169
-
3.25
83
-
5.9x8.7 150x220
-
6.71x9.56 170,5x243
NWD 254
-
4.61
117
-
8.94
227
-
10.71
272
NKD 254 TT
-
4.61
117
-
8.94
227
-
10.71
272
* Only for original installation slots.
Nur für original Einbauschächte.
** External diameter and Installation diameter only as on Installation template.
Außendurchmesser und Ausschnittsdurchmesser bitte nur nach Original-Einbauschablone.
Subject to technical changes.
Technische Änderungen vorbehalten.
