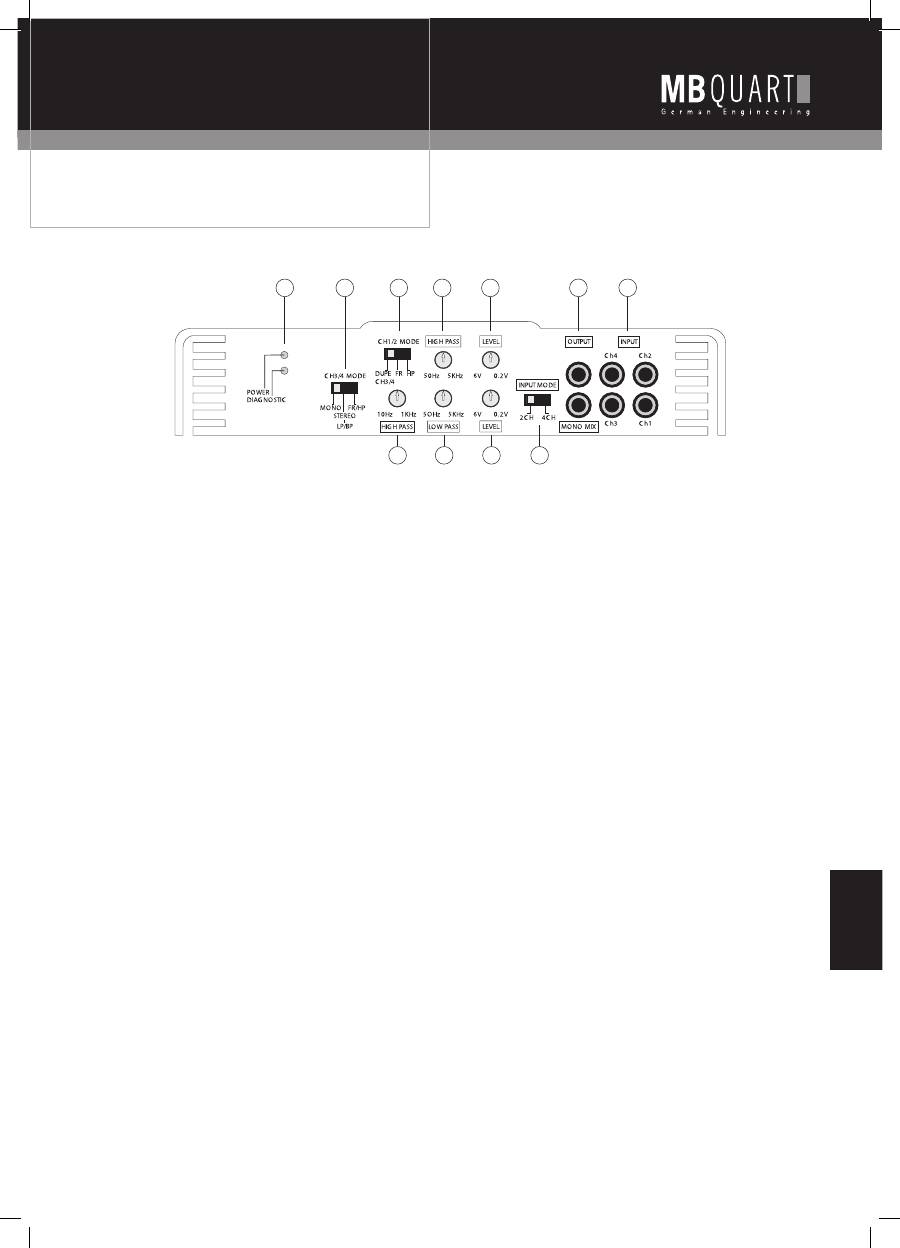

1. Светодиодные индикаторы

1. POWER: загораетсяf, когда поступит ток, и устройство включится

посредством системы управления включением.

2. DIAGNOSTICS: светодиодный индикатор диагностики загорится, как

только наступит состояние неисправности.

2. CH 1/2 MODE

 (канал 1/2-режим)

1. DUPE CH 3/4 направляет музыкальный сигнал, как было настроено

в секции регулятора каналов 3/4, с удвоением на пару усилителей 1/2.

Помните о том, что для этого случая уровень сигнала каналов 1 и 2

регулируется только с помощью регулятора уровня каналов 3/4, чтобы

обеспечить точное дублирование музыкального сигнала каналов 3 и 4.

2. FR (FULL RANGE / полный диапазон) направляет весь частотный

диапазон со входа каналов1 & 2 (CH1/2 INPUT) на внутренние

усилители.

3. HP (HIGH PASS / фильтр верхних частот) направляет частотный

диапазон выше частоты, настроенной с помощью регулятора верхних

частот (HIGH PASS), на внутренние усилители.

3. CH 1/2 HIGH PASS

 (фильтр верхних частот)

1. Переменный фильтр верхних частот 50 Гц - 5 кГц.

2. Эта возможность настройки может не использоваться, когда

переключатель CH 1/2 MODE будет установлен в положение DUPE 3/4

или FR (Full Range/полный диапазон).

4. CH 1/2 LEVEL

 (уровень сигнала)

1. Приводит в соответствие входную чувствительность каналов 1 & 2 с

уровнем выходного сигнала радиоприемника / CD-плеера.

2. Помните о том, что когда переключатель CH 1/2 MODE установлен

на DUPE CH 3/4, переключатель уровней CH 1/2 LEVEL больше не

оказывает никакого воздействия.

5. CH 3/4 MODE

 (канал 3/4-режим)

1. Выберите положение переключателя MONO, если вы хотите

шунтировать каналы 3 & 4.

2. LP/BP (Low Pass/Bandpass, фильтр нижних частот/полосовой фильтр)

направляет частотный диапазон выше частоты, установленной с

помощью регулятора верхних частот (HIGH PASS), и ниже частоты,

установленной с помощью регулятора нижних частот (LOW PASS),

дальше на внутренние усилители. В этом режиме фильтр верхних

частот представляет собой дозвуковой фильтр.

3. FR/HP (Full Range/High Pass, полный диапазон/фильтр верхних

частот) обходит настройку фильтра нижних частот, и воспроизводится

частотный спектр выше частоты, установленной с помощью регулятора

верхних частот (HIGH PASS).

6. 3&4 HIGH PASS

 (фильтр верхних частот)

1. Этот переменный, настраиваемый в диапазоне 10 Гц – 1 кГц фильтр

верхних частот постоянно соединен с парой входов каналов 3&4.

2. Так как фильтр верхних частот может быть настроен до частоты

10 Гц, он может также рассматриваться в качестве средства

воспроизведения полного диапазона.

3. По причине наличия постоянной связи с каналами 3 & 4 фильтр

верхних частот может использоваться в качестве дозвукового фильтра,

если он настроен в диапазоне 20 Гц – 40 Гц. Кроме того, в рамках

воспроизведения частот только одного определенного частотного

диапазона (полосой фильтр) в сочетании с фильтром нижних

частот в виде низкой или высокой разделительной частоты, когда

переключатель канала 3/4-режим (CH 3/4 MODE) находится в среднем

положении LP/BP.

7. LOW PASS

1. Фильтр нижних частот, бесступенчато регулируемый в диапазоне

50 Гц - 5 кГц.

2. Путь прохождения сигнала и режим настраиваются с помощью

многопозиционного переключателя источника CH3/4 MODE и

переключателей для выбора конфигурации низких частот LOW PASS .

8. CH 3/4 LEVEL

 (уровень сигнала)

1. Приводит в соответствие входную чувствительность каналов 3 & 4 с

уровнем выходного сигнала радиоприемника / CD-плеера.

2. Помните о том, что когда переключатель CH 1/2 MODE установлен

на DUPE CH 3/4, переключатель уровней CH 1/2 LEVEL больше не

оказывает никакого воздействия, и уровень сигнала каналов 1 & 2

настраивается с помощью регулятора CH 3/4 LEVEL.

9. INPUT MODE

 (режим входа)

1. В положении 2CH все четыре канала усилителя получают сигнал,

который передается через cinch-входы, обозначенные CH 1 и CH 2.

2. В положении 4CH каналы усилителя 1 & 2 получают сигнал, который

передается через cinch-входы, обозначенные CH 1 и CH 2, а каналы

усилителя 3 & 4 - сигнал, который передается через cinch-входы,

обозначенные CH 3 и CH 4.
