РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

20. ВЫВОД ИНФОРМАЦИИ НА ДИСПЛЕЙ КОТЛА

Для вывода информации о работе котла на дисплей, расположенный на передней панели котла, нажимать не менее 5 сек

кнопку «i».

•

  нажимать кнопки   (

+/-

) чтобы вывести на дисплей значения следующих параметров:

A00:

   действующее значение (ºС) температуры горячей бытовой воды (система ГВС);

А01:

   значение (ºС) температуры на улице (при подсоединенном датчике уличной температуры);

А02:

   значение (%) силы тока на модуляторе (100% = 310мА);

А03:

   значение (%) мощности (MAX R);

А04:

   заданное значение (ºС) температуры на подаче в систему отопления;

А05:

   действующее значение (ºС) температуры воды на подаче в систему отопления;

А06:

   заданное значение (ºС) температуры горячей бытовой воды;

А07:

   — —;

А08:

   значение (л/мин х 10) расхода горячей бытовой воды;

А09:   последняя ошибка, обнаруженная в работе котла.

•

  функция “INFO” остается активной в течение 3 мин. Для выхода из данного режима раньше этого времени нажимать не

менее 5 сек кнопку «i» или отключить электропитание котла.

ВНИМАНИЕ:

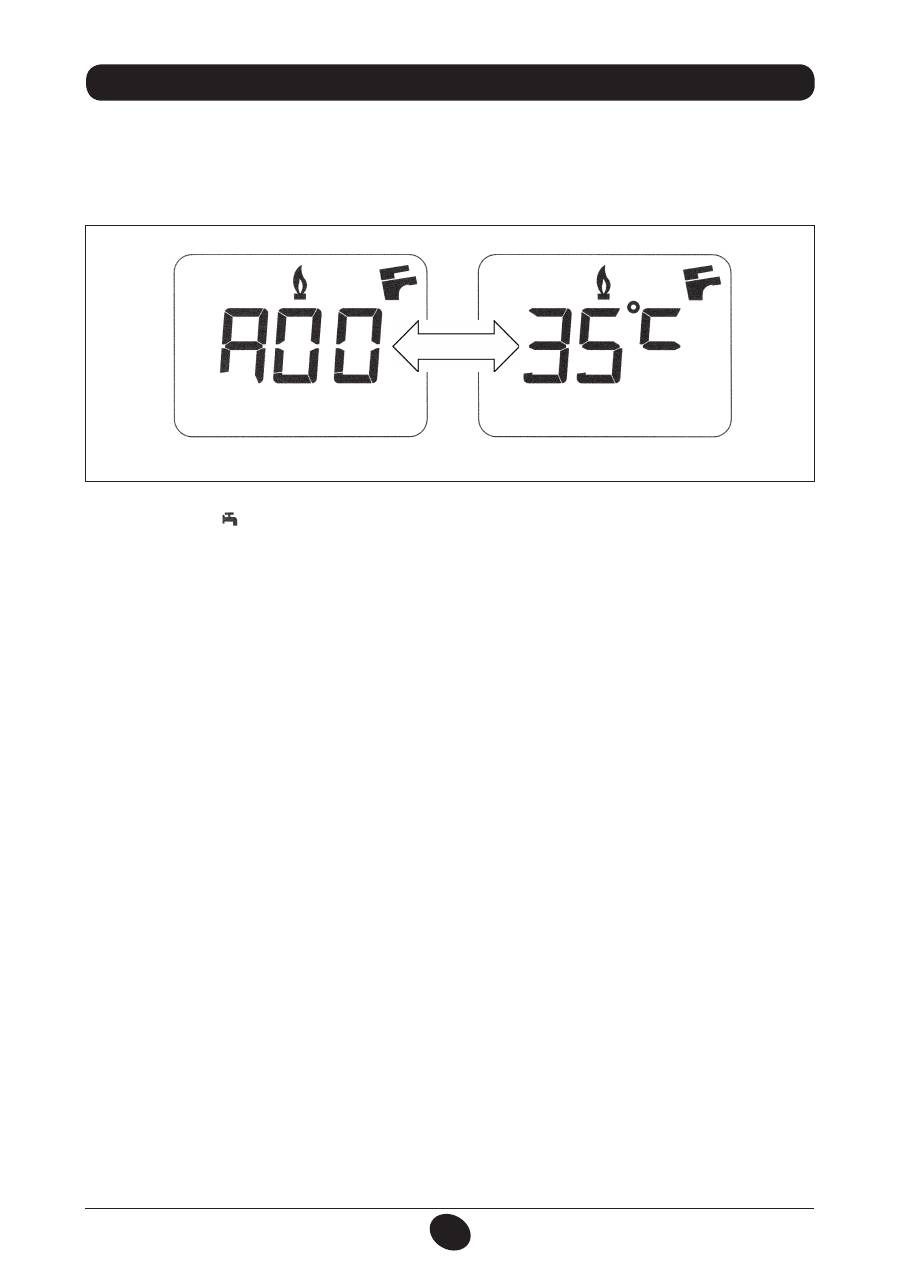

 когда активна функция «INFO» на дисплее (рис.12) появляется надпись «А00», которая сменяется

значением температуры  на подаче котла:

0605_2204 / C

G_1808

Рис.12

250

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

21. УСТАНОВКА ПАРАМЕТРОВ

Для установки параметров котла нажимать одновременно кнопку (

–

  ) и кнопку (

–

) не менее 6 секунд. Когда функция

активна, на дисплее появится надпись “ F01”, которая сменяется значением выбранного параметра.

Изменение параметров:

• Для просмотра параметров действовать кнопками

+/–

;

• Для изменения единичного параметра действовать кнопками

+/–

;

• Для запоминания измененного значения параметра нажать кнопку (

), на дисплее появится надпись “MEM”.

• Для выхода из функции без запоминания нажать кнопку (i), на дисплее появится надпись “

ESC”.

ОПИСАНИЕ ПАРАМЕТРОВ

Заводские настройки

24 BIC FF

24 BIC

F01

Тип котла

  10 = герметичная камера  - 20 = открытая камера

10

20

F02

Тип используемого газа

00 = МЕТАН

01 = GPL

02 = МЕТАН (

с газовой мембраной

)

02

F03

Гидравлическая система

15

F04

Настройка программируемого реле 1 (см. инструкции СЕРВИС)

00 = нет функции

01 = тревога здания

02 = вентилятор аэрации помещения

03 = не используется

04 = зональный насос управляется при помощи комнатного термостата (230V)

05 = не используется

04

F05

Настройка программируемого реле 2  (Насос ГВС)

03

F06

Макс. настройка параметра (°C) отопления

   00 = 85°C - 01 = 45°C (функция не используется)

00

F07

Конфигурация входа первоочередности горячей воды

00

F08

Макс. мощность при отоплении       (0-100%)

100

F09

Макс. мощность горячей воды                (0-100%)

100

F10

Мин. мощность при отоплении        (0-100%)

00

F11

Время ожидания при отоплении перед новым включением

   (00-10 минут) - 00=10 секунд

03

F12

Диагностика (см. инструкции СЕРВИС)

--

F13-F14-F15 Заводские настройки (не изменять)

00

F16

Функция Антилегионелла

00 = функция неактивна

55...67 = функция включена (температура установки °C)

00

F17

Выбор типа прессостата системы отопления

00 = реле гидравлического давления

01 = дифференциальный гидравлический прессостат

00

F18

Информация производителя

00

Котел спроектирован в полном соответствии с европейскими нормами и содержит следующие устройства:

•   Датчик тяги (пневмореле) (в моделях 24

BIC FF)

  Данное устройство обеспечивает включение основной горелки при условии исправной работы вытяжного дымохода.

  Пневмореле отключает основную горелку при следующих неисправностях:

  • загорожен выход дымохода;

  • засорена трубка Вентури;

  • не работает вентилятор;

  • нет контакта между трубкой Вентури и датчиком тяги,

котел остается в режиме ожидания, на дисплей выводится код неисправности Е03 (см. таблицу главы 10).

22. УСТРОЙСТВА РЕГУЛИРОВАНИЯ И ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА

251

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

•   Термостат – датчик тяги (модели  24

BIC)

  данное устройство расположено в левой части вытяжного колпака, и перекрывает подачу газа к основной горелке, если засорился дымоход

или нет тяги по другой причине. При этом котел останавливается, на дисплей выводится код неисправности Е03 (см. таблицу главы 10).

После устранения причины, вызвавшей блокировку, возможно повторное включение, нажимая не менее 2 сек на кнопку ( ).

Запрещается отключать данное предохранительное устройство!

•   Термостат перегрева

  благодаря датчику, установленному на выходной трубе первичного теплообменника, в случае перегрева воды первичного контура

прекращается подача газа в горелку. При этом котел останавливается. После устранения причины, вызвавшей блокировку, возможно

повторное включение, нажимая не менее 2 сек на кнопку ( ).

Запрещается отключать данное предохранительное устройство!

•  Датчик ионизации пламени

  Электрод для определения наличия пламени, расположенный с правой части горелки, гарантирует безопасность работы и блокирует котел

при нарушении подачи газа или неполном горении основной горелки. В данных условиях котел блокируется после 3 попыток запуска.

  Для восстановления нормальной работы котла нажимать не менее 2 сек на кнопку ( ).

•  Гидравлический прессостат.

  Данное устройство позволяет включить основную горелку, только если давление в системе выше 0,5 бар.

•    Постциркуляция насоса контура отопления

  Постциркуляция насоса, контролируемая электронной системой управления котла, продолжается 3 мин, когда котел находится в режиме

обогрева и осуществляется при каждом выключении горелки по сигналу комнатного термостата.

•    Постциркуляция насоса контура ГВС

  Постциркуляция насоса, контролируемая электронной системой управления котла, продолжается 30 сек, когда котел находится в режиме

приготовления бытовой горячей воды и осуществляется в контуре ГВС при каждом выключении горелки по сигналу датчика.

•    Устройство защиты от замерзания (контуры отопления и ГВС)

  Электронная система управления котла имеет функцию защиты «от замерзания» в контуре отопления и ГВС, которая при температуре

воды на подаче ниже 5°С включает горелку до достижения на подаче температуры, равной 30°С.

  Данная функция работает, если к котлу подключено электричество, кран подачи газа открыт и если давление в системе соответствует

предписанному.

•    Отсутствие циркуляции воды в первичном контуре (возможная блокировка насоса)

  В случае отсутствия или недостаточности циркуляции воды в первичном контуре, работа котла останавливается и дисплее котла выводится

код неисправности Е25 (см. главу 10)

•    Защита от блокировки насоса

  Если котел не работает в течение 24 часов подряд на контур отопления, насос включается автоматически на 10 сек. Данная функция работает,

если к котлу подключено электричество.

•    Защита от блокировки трехходового клапана.

  Если котел не работает на контур отопления в течение 24 часов подряд, трехходовый клапан осуществляет одно полное переключение.

Данная функция работает, если к котлу подключено электричество.

•    Водяной сбросной клапан системы отопления

  настроен на давление 3 бар и установлен в системе отопления.

Сбросной клапан должен быть присоединен к дренажной системе через воронку. Категорически воспрещается использовать его для слива

воды из системы отопления.

ПРИМЕЧАНИЕ:

   В случае поломки датчика температуры NTC системы ГВС производство горячей санитарной воды, тем не менее,

продолжается. В этом случае контроль температуры осуществляется посредством датчика на подаче.

252

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера, расположенных на

коаксиальной входной муфте.

Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим

нормам.

Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом

воздухе при использовании коаксиальной системы труб.

В точках замера определяют:

• температуру продуктов сгорания

• содержание кислорода (О

2

) или, наоборот, двуокиси углерода (СО

2

)

• содержание окиси углерода (СО)

Температура подаваемого воздуха определяется в точке замера на подаче воздуха в коаксиальной входной муфте.

Примечание:

 для регулирования максимальной мощности смотри главу 19.

Если необходим контроль отходящих газов в моделях с естественной тягой, то в дымоходе следует проделать отверстие на

расстоянии от котла, равном двум внутренним диаметрам трубы.

В точке замера определяют:

• температуру продуктов сгорания

• содержание кислорода (О

2

) или, наоборот, двуокиси углерода (СО

2

)

• содержание окиси углерода (СО)

Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.

Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,

чтобы избежать просачивания продуктов сгорания при нормальной работе.

24. КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ 25. ХАРАКТЕРИСТИКИ РАСХОД/НАПОР

Высокопроизводительный н а с о с п од

х од и т  д л я  у с т а н ов к и  в  л ю б ой о

т о п и т е л ь н о й  о д н о т р у б н о й  и

л и двухтрубной системе. Встроенный в

него клапан воздухоотводчик позволяет

э ф ф ек тивно  уда лять находящийся в

о т о п и т е л ь н о й  с и с т е м е  в о з д

у х . Нижеприведенные характеристики

уж е  у ч и т ы в а ю т  г и д р а в л и ч е

с к о е сопротивление элементов котла.

График 1

Расход (л/час)

На

пор (м в

од. с

т.)

1103_0901

23. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДА ЗАЖИГАНИЯ И ЭЛЕКТРОДА-ДАТЧИКА ПЛАМЕНИ

Рис.13
