INSTRUCŢIUNI DESTINATE INSTALATORULUI

Această centrală este destinată încălzirii apei la o temperatură inferioară celei de fierbere la presiune atmosferică.

Centrala trebuie racordată la o instalaţie de încălzire şi la o instalaţie de distribuţie a apei calde menajere, compatibile cu prestaţiile şi

puterea sa.

Înainte de racordarea centralei este indispensabil să efectuaţi următoarele:

a)  Efectuarea unui control pentru a afla dacă centrala este proiectată pentru funcţionarea cu tipul de gaz disponibil. Acest lucru este

indicat pe ambalaj şi pe placa tipologică a aparatului.

b)  Efectuarea unui control al coşului de fum pentru a verifica dacă acesta are un tiraj corespunzător şi pentru a vă asigura că nu prezintă

strangulări şi nu sunt introduse în horn conducte de evacuare de la alte aparate, cu excepţia cazului în care acesta este realizat pentru

a colecta gazele arse de la mai multe aparate, potrivit normelor specifice şi dispoziţiilor în vigoare.

c)  Efectuarea unui control pentru a vă asigura că, în cazul racordurilor la hornuri preexistente, acestea au fost curăţate perfect, întrucât

reziduurile care se desprind de pe pereţi în timpul funcţionării ar putea împiedica circulaţia fumului.

Pe lângă acestea, este indispensabil, în scopul păstrării unei funcţionări corecte şi garanţiei aparatului, să respectaţi instrucţiunile din

continuare.

1.  Circuit de apă menajeră

1.1. Dacă duritatea apei depăşeşte valoarea de 20 °F (1°F = 10 mg de carbonat de calciu la litru de apa), este necesara instalarea unui

dozator de polifosfaţi sau a unui sistem cu efect identic, care sa corespunda normativelor în vigoare.

1.2. Instalaţia trebuie spălată cu grijă după montarea aparatului şi înainte de utilizare.

1.3. Materialele utilizate pentru circuitul de apă menajeră sunt conforme cu prevederile Directivei 98/83/CE.

2.  Circuit de încălzire

2.1. Instalaţie nouă:

Înainte de montarea centralei, instalaţia trebuie curăţată corespunzător, în scopul îndepărtării reziduurilor rămase de la filetări,

sudări şi eventuali solvenţi, utilizând produse adecvate disponibile pe piaţă, fără acid şi nealcaline, care să nu atace metalele,

părţile din plastic şi cauciuc. Produsele recomandate pentru curăţare sunt:

SENTINEL X300 sau X400 şi FERNOX Regenerator pentru instalaţiile de încălzire. La utilizarea acestor produse urmaţi întocmai

instrucţiunile care le însoţesc

2.2. Instalaţie existentă:

Înainte de montarea centralei, instalaţia trebuie să fie complet golită şi curăţată corespunzător de murdărie şi impurităţi utilizând

produsele adecvate disponibile pe piaţă, menţionate la punctul 2.1.

Pentru protejarea instalaţiei de incrustaţii este necesară utilizarea produselor inhibitoare, cum ar fi SENTINEL X100 şi FERNOX

Protector pentru instalaţiile de încălzire. La utilizarea acestor produse urmaţi întocmai instrucţiunile care le însoţesc.

  Amintim că prezenţa unor depuneri în instalaţia de încălzire cauzează probleme funcţionale centralei (ex: supraîncălzire şi

zgomote la nivelul schimbătorului).

Nerespectarea acestor avertismente atrage după sine pierderea garanţiei aparatului.

13. AVERTISMENTE ANTERIOARE INSTALĂRII 13. INSTALLAZIONE DELLA CALDAIA  14. INSTALAREA CENTRALEI TERMICE

Alegeţi locul de amplasare a centralei, apoi verificaţi ca locul instalării să permită efectuarea uşoară a întreţinerii (este necesar un spaţiu

minim de 450 mm în partea superioară a centralei pentru a putea înlocui vasul de expansiune).

Racordaţi ţevile la orificiile de alimentare cu gaz şi apă prevăzute pe latura inferioară a şablonului. Se recomandă să instalaţi pe circuitul

de încălzire două robinete de închidere (tur şi retur) G3/4, disponibile la cerere, care permit, în caz de intervenţii însemnate, efectuarea

lucrărilor fără necesitatea de a goli în întregime instalaţia de încălzire. În cazul instalaţiilor deja existente sau în caz de înlocuire, vă

recomandăm să montaţi un vas de decantare pe returul către centrală, în partea de jos, pentru a colecta depunerile şi reziduurile care

pot rămâne şi care pot fi puse în circulaţie în instalaţie, chiar şi după spălare. După fixarea centralei pe perete, racordaţi conductele de

evacuare gaze arse şi admisie aer, furnizate ca accesorii, conform instrucţiunilor din capitolele următoare.

În cazul montării centralei cu tiraj natural, model 24 BIC, efectuaţi racordarea la horn cu ajutorul unui tub metalic rezistent în timp la

solicitările mecanice, la temperaturile înalte, la acţiunea produşilor de combustie şi la condens.

IMPORTANT

După umplerea centralei, este nevoie să evacuaţi aerul din toate părţile circuitului său interior şi ale instalaţiei, conform instrucţiunilor

din continuare:

•   închideţi robinetul de interceptare gaz;

•   alimentaţi centrala cu curent;

•   deschideţi valva de evacuare a aerului, prezentă pe corpul pompei;

•   setaţi centrala în modul de funcţionare “IARNĂ” cu ajutorul tastei (

);

•   activaţi o cerere de căldură din partea termostatului de ambient;

•   alternaţi cererea de căldură pentru circuitul de încălzire cu cererea de căldură pentru circuitul de apă menajeră deschizând un robinet

de apă caldă menajeră;

•   după câteva încercări de pornire, centrala se va bloca; (pe afişaj va fi vizualizată eroarea E01);

•   pentru resetarea centralei, apăsaţi timp de cel puţin 2 secunde tasta “R”.

•   repetaţi procedura cel puţin încă de două ori;

•   reînchideţi valva de evacuare a aerului.

După dezaerisirea circuitului centralei, se poate proceda la prima pornire.

183

71.06199.02 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

VASUL DE EXPANSIUNE

Centrala este dotată de serie cu un vas de expansiune cu capacitatea de 7,5 litri şi presiunea de preîncărcare de 6 bari. Volumul maxim total al

apei din instalaţie este determinat conform presiunii hidrostatice şi pentru o temperatură medie a apei de 80°C (tur: 95°C, retur: 75°C).

Presiune hidrostatică (m)

5

6

7

8

9

10

Volum maxim instalaţie (l)

138

131

119

107

97

87

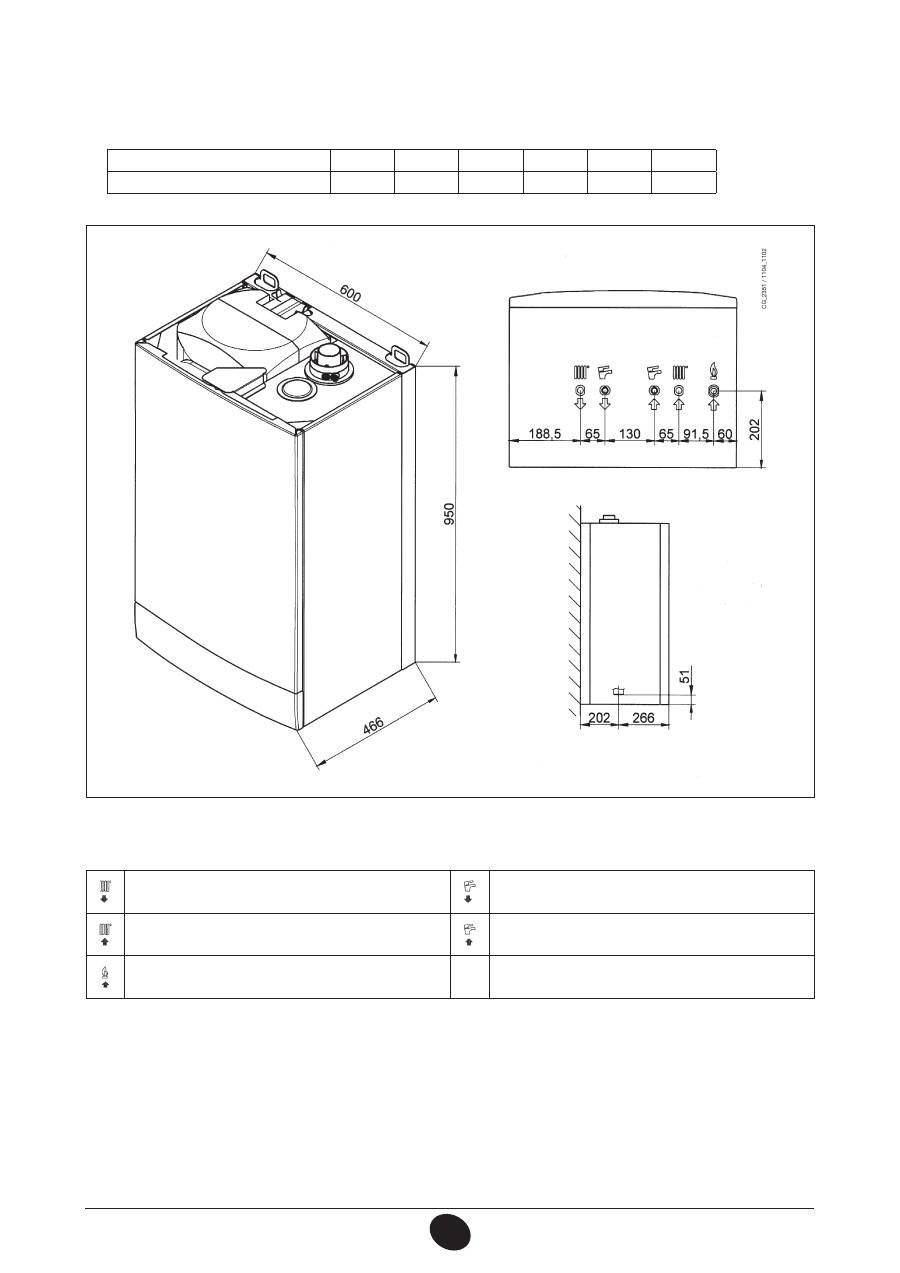

G”3/4 TUR ÎNCĂLZIRE

G”1/2 IEŞIRE APĂ CALDĂ MENAJERĂ

G”3/4 RETUR ÎNCĂLZIRE

G”1/2 INTRARE APĂ RECE MENAJERĂ

G”3/4 INTRARE GAZ CENTRALĂ

ATENŢIE

Strângeţi cu atenţie conexiunile hidrice la niplurile centralei (cuplu maxim de strângere 30 Nm).

Figura 4
