De Dietrich MS 24 BIC FF: 错误信息及故障表

267

71.06199.02 - CN

用户使用说明

10.

错误信息及故障表

故障代码

故障描述

排除方法

E01

点火失败，锅炉停机

按下 “R”按钮至少 2秒钟，若故障仍存在，拨打电话咨询授权的维修中心。

E02

过热保护动作

按下 “R”按钮至少 2秒钟，若故障仍存在，拨打电话咨询授权的维修中心。

E03

烟温保护/ 空气压差开关动作

拨打电话咨询授权的维修中心。

E04

锅炉运行中，火焰消失，连续6次点火失败

后，锅炉停机

按下 “R”按钮至少 2秒钟，若故障仍存在，拨打电话咨询授权的维修中心。

E05

采暖供水传感器故障　

拨打电话咨询授权的维修中心。

E06

卫生热水传感器故障

拨打电话咨询授权的维修中心。

E10

缺水保护

检查系统的压力是否正常，见第6节，若故障仍存在，拨打电话咨询授权的维修中心。

E25/E26

可能是水泵堵塞等导致的系统水循环异常

拨打电话咨询授权的维修中心。

E32

结垢报警

拨打电话咨询授权的维修中心。

E35

火焰故障（寄生火焰存在）

按下 “R”按钮至少 2秒钟，若故障仍存在，拨打电话咨询授权的维修中心。

E96

由于电源供应中断或不足而导致锅炉关闭

此种情况锅炉会自动重启。若故障仍存在，拨打电话咨询授权的维修中心。

注意:锅炉发生故障时，显示屏背光和故障代码将同时闪烁

为了保证您的锅炉高效、安全地运行，务必在每个运行周期结束时由授权的、有资质的专业工程师进行维护保养。精心的维

护保养可保证系统经济的运行。维护保养项目请参见第27节。

请不要用具研磨性、腐蚀性、易燃的清洁剂（如汽油、酒精等）清理设备的外壳。清理前必须首先设备断开电源（见第7

节).

11. 维护说明

当锅炉出现故障时，锅炉显示屏上会显示故障符号及相应的故障代码（例如.: E 01):

用户可尝试通过按钮“R”重新启动锅炉，具体方法

如下：

按下按钮  “R”  至少2秒钟以上，然后松开，可重新

启动锅炉。

若故障仍然存在，请拨打电话咨询授权的维修中心.

注意: 5次连续重启仍无法排除故障，锅炉将进入自锁状

态，要想重新启动锅炉，需断开锅炉电源几秒钟.

图 3

0607_1205

复位故障

268

安装维修保护说明

71.06199.02 - CN

下面的内容针对于安装、维修工程师，有助于他们顺利完成安装。锅炉的点火和运行参见“使用说明”部分。

注意：锅炉的安装和维修保养必须由授权的、有资质的专业工程师完成。

请谨记下述要求：

*   该锅炉可与任何类型单、双管对流式暖房器、散热器散热系统连接。但在设计系统时，须校核水泵流量-扬程性能参数

能否满足系统要求，详见第26节。

*    请不要将产品包装（塑料袋、聚苯乙烯等）放到儿童能够触及的地方，以免发生危险。

*    锅炉的初次点火必须由授权的、有资质的专业工程师完成。

如不遵守上述要求，将导致锅炉质保失效。

外置水泵安装注意事项　

如果采暖系统中需安装外置的循环水泵，应将其安装于采暖回水管上，这样可以保证水压开关的正常运行。

注意

当即热式（混合型）锅炉连接有太阳能集热板时，进入锅炉的卫生热水的最高温度不能超过 60°C.

12. 基本信息

269

安装维修保护说明

71.06199.02 - CN

该锅炉的出水温度设计为低于水的沸点温度（标准大气压下）。

必须依据锅炉的性能和热输出功率连接与其匹配的采暖和卫生热水系统。

锅炉的安装必须由授权的、有资质的工程师完成，在安装前，须确保完成下述操作：

a） 检查锅炉是否适用于用户所提供的燃气类型，如是，方可进行安装。锅炉适用的燃气类型详见设备包装和标牌说明。

b） 检查烟道设计是否符合当地相关法律、法规、标准要求；检查进气、排烟是否顺畅，有无堵塞，并确保烟、气管连

接处密封良好，检查合格后方可安装。如锅炉需连接至共用烟道时，须严格按照锅炉的安装技术要求以及当地的相

关法律、法规、标准执行。

c） 当锅炉连接到现有烟道上时，应彻底清理旧烟道，以免锅炉运行时燃烧残余物脱落堵塞烟道。

d） 为确保锅炉正确运转并避免锅炉质保失效，请遵循下述预防措施：

1.    卫生热水系统

1.1. 如果水硬度大于20 °F（1 °F = 每升水含10毫克碳酸钙），则根据现行规定采用聚磷酸盐或相当的水处理系统。

1.2. 设备安装后及使用前，必须彻底冲洗卫生热水管路系统。

1.3. 用于卫生热水系统水处理的产品，必须满足规范98/83/EC及当地相关法律、规范的要求。

2.    采暖系统

2.1. 新安装的采暖系统

安装锅炉前，必须清理并彻底地冲洗系统以清除剩余的切屑、焊渣和溶剂（如有），尽可能采用适当的专利产品处理。

为了避免损坏金属、塑料和橡胶零部件，只允许使用中性的清洁剂，即非酸性、非碱性的清洁剂。所推荐的清洁产品

包括：SENTINEL X300或X400 及采暖管路防护剂FERNOX。必须严格遵守产品制造商的指导要求使用上述产品。

2.2.原有的采暖系统

安装锅炉前，必须清理并冲洗系统以去除淤渣及污物，采用第2.1节所述适当的专利产品进行清洗。

为了避免损坏金属、塑料和橡胶零部件，只允许使用中性的清洁剂，即非酸性、非碱性的清洁剂。所推荐的清洁产品包

括：SENTINEL X100 和采暖管路防护剂FERNOX。必须严格遵守产品制造商的指导要求使用该产品。

请注意，采暖系统内的杂质会对锅炉的运行产生不利的影响（例如过热及换热器的工作噪音).

如不遵循上述要求，将导致锅炉质保失效.

13. 安装前须知 14. 锅炉的安装

确认锅炉的安装位置时，需检验安装地点是否便于进行维护（锅炉顶端需留出至少450mm的空间，便于更换膨胀水箱）。

放置设备时先对准机身下面横杆上的水接口和煤气接口。 建议在整个供暖回路中安装两个截止阀（出水/回水）G3/4（可以

根据客户要求提供），这样便于在进行重要维修时，不需要将这个供暖设备排空。 设备应存在并且建议进行更换的情况下，

除了上述的建议外，要对锅炉进行回水，并在下方放置一个沉淀槽，以收集清洗后掉出来的沉淀物和炉渣，这些残渣是在锅

炉运行过程中产生的。 将锅炉固定在墙上后，要连接排气和进气管（这些管子已作为配件提供），后面几个章节将会提到。

如果是安装自然通风锅炉24 BIC，连接至烟囱时，要使用耐用、耐机械应力、耐热、耐烧、耐冷凝的金属管。

重要

装好锅炉后，需将整个回路和设备进行排气，过程描述如下：

•

关闭截止气阀；

•

给锅炉连接电源；

•

打开泵机上的通气阀；

•

通过按键 （  ）将锅炉调成“冬季”模式；

•

在温控器上调节温度设置；

•

打开热水龙头，根据水流需求交替调节采暖设置；

•

试了几次开机后，锅炉会被中断运行（显示器上显示错误 E01）；

•

重新设置锅炉需按下 “R”键至少2秒钟；

•

至少再重复上述程序2次；

•

关闭截止气阀。

一旦整个供暖回路排气结束，就可以开机使用了。

270

安装维修保护说明

71.06199.02 - CN

膨胀水箱需注意的地方

该锅炉具备一个7,5升的膨胀水箱，预充压为1  bar。  这个设备的最大充水量是由静水压力决定的，其平均温度为80°C  （

出水95°C，回水75°C）。

静水压力 (m)

5

6

7

8

9

10

设备最大充水量 (l)

138

131

119

107

97

87

注意

仔细拧紧系统各管路与锅炉连接头之间的连接（其最大紧固扭矩为 30 Nm).

G”3/4 供热出水

G”1/2 流出热水

G”3/4 供热回水

G”1/2 流入冷水

G”3/4 进入锅炉煤气

图 4

271

安装维修保护说明

71.06199.02 - CN

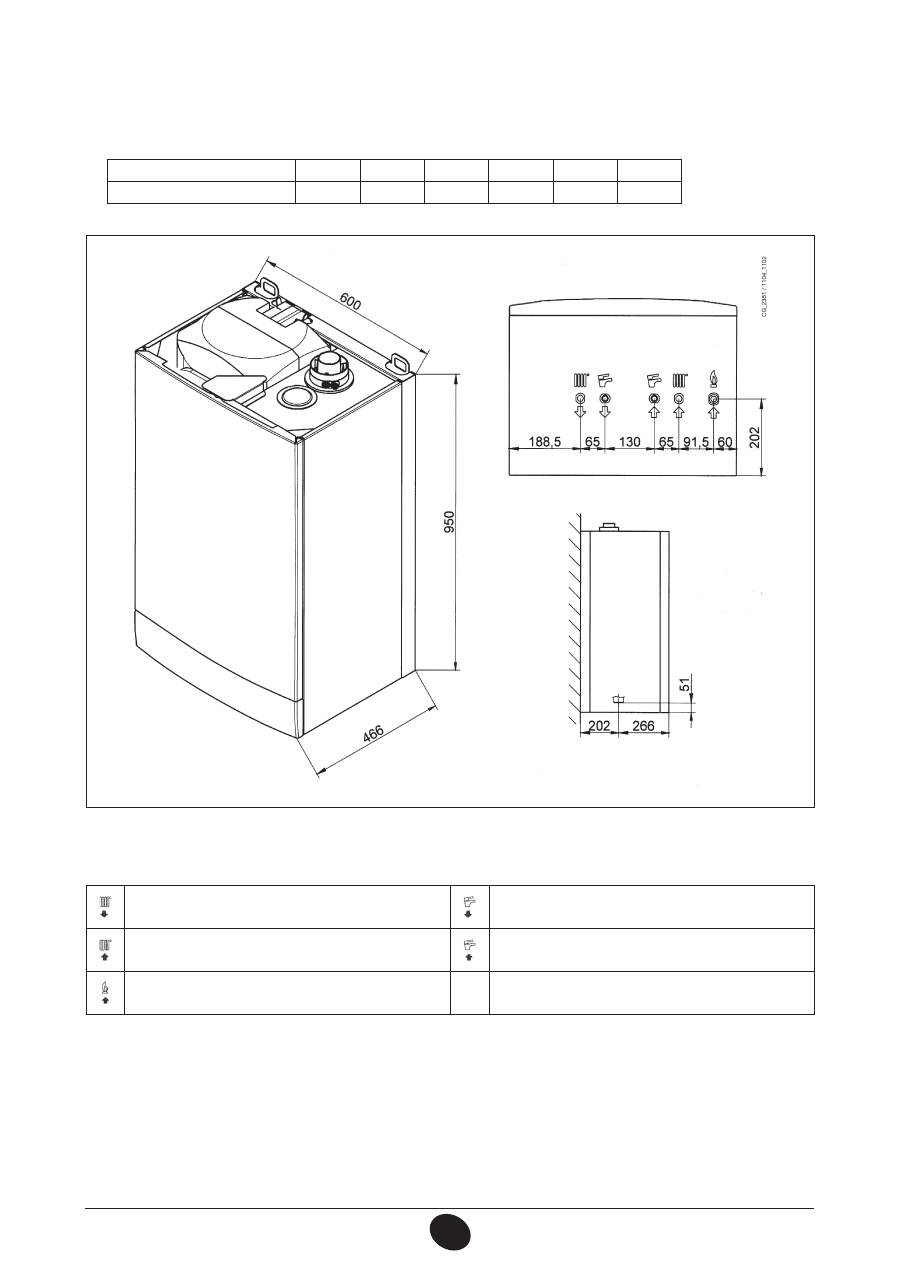

15. 锅炉尺寸

图 5

24 BIC FF

24 BIC

CG_1848 / 1104_0702

CG_1848 / 1104_0703

16. 进气-排气管的安装

如果是向建筑物外排气，排气-进气管应伸出墙外至少18mm，便于安放

铝盖以及密封圈，避免渗水。

管子伸向墙外的最小坡度应为每米长度1cm。

•

使用一个90度的管子可以减少整个管道1m的长度

•

使用一个45度的管子可以减少整个管道0.5m的长度

第一个90度的角不计算在最大管道长度内。

0805_2901 / C

G_2073

图 7

固定接口

锅炉型号

长度 (m)

进气隔片的使用

A

24 BIC FF

0,5

73

0,5 ÷ 2

80

2 ÷ 4

不

型号 24 BIC FF

我们所提供的配件可以帮助更加简单而灵活地安装锅炉，后面将会对配

件进行详细介绍。

该锅炉可以连接同轴、垂直或水平安装的进气-排气管。  通过使用分离

器，还可以将进气管和排气管进行分离。

安装锅炉时必须使用锅炉厂家提供的配件。

警告： 为保证尽可能安全使用该设备，必须用固定架将排气管良好地固定在墙上.

… 同轴（同心）排气-进气管

这种类型的管子可以从建筑物外部和LAS类型的烟囱中，进行燃气的排气

和阻燃空气的进气

90度的同轴角可以进行360度的旋转，所以排气-进气管能够从任何方向连

接锅炉。 这个同轴角还可以作为另一个同轴角的补角或者45度管的补角。

图 6

272

安装维修保护说明

71.06199.02 - CN

16.1 水平式同轴烟管的安装

16.2 型号为C42烟囱的安装举例

16.3 垂直式同轴烟管的安装

垂直式共轴烟道可利用固定末端、耐候瓦及衬套等附件（均为选配件），实现在平屋顶或斜屋顶上的安装.

0503_0908/CG1641

0503_0907/CG1640

0512_2001

关于附件安装的详细说明，请参照随同附件的技术说明.

L max = 10 m (Ø 80/125 mm)

L max =  4 m (Ø 60/100 mm)

8 m (Ø 80/125 mm)

L max =  4 m (Ø 60/100 mm)

8 m (Ø 80/125 mm)

L max =  4 m (Ø 60/100 mm)

8 m (Ø 80/125 mm)

L max =  3 m (Ø 60/100 mm)

7 m (Ø 80/125 mm)

L max =  3 m (Ø 60/100 mm)

7 m (Ø 80/125 mm)

L max = 8 m (Ø 80/125 mm)

L max = 9 m (Ø 80/125 mm)

273

安装维修保护说明

71.06199.02 - CN

… 分离式排烟/进气管

该类型排烟/进气管可通过单独的排烟管将烟气排至室外，并通过单独的进气管从不同于排烟点的地方吸入空气。

分离烟道连接装置由排烟管连接头（100/80）和进气管连接头组成。

连接进气管前，需拆去连接口上的盖子，并用其上的螺丝和密封圈固定风管连接头.

90°弯头允许在任何方向将锅炉连接到排烟管或进气管上，因为可以360°旋转安装这种弯头。另外它还可以作为辅助弯

头，与管道或45°弯头连接.

*   每加装一个90°弯头，烟道总长度降低0.5米。

*   每加装一个45°弯头，烟道总长度降低0.25米.

注意：第一个90°弯头不计入烟道最大可用有效长度.

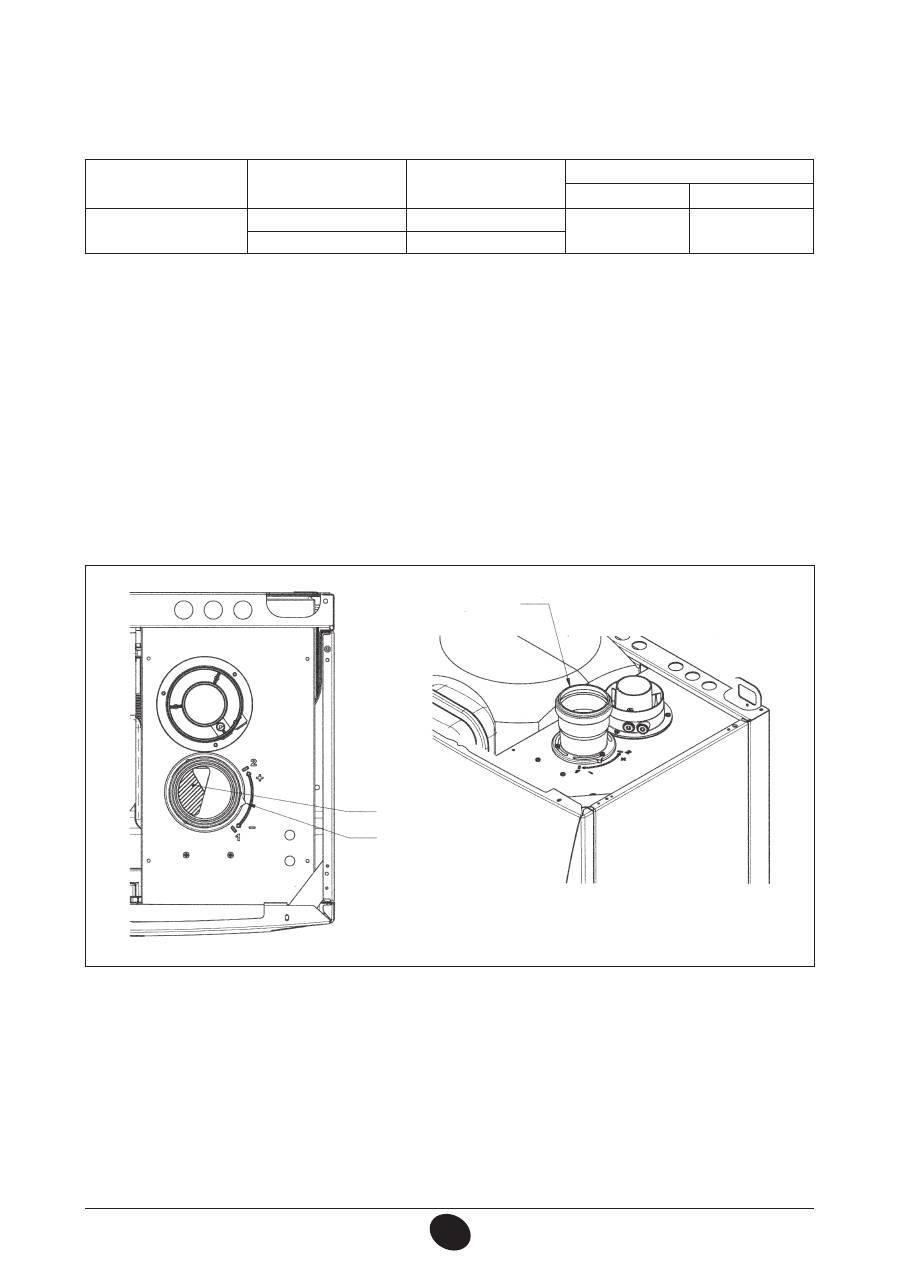

分离式烟道系统空气进气量的调整

为了优化锅炉性能及燃烧参数，需对分离烟道系统进气量调节装置（吸入空气量调节头）进行调整。此调节装置可安装于

锅炉的排烟管出口左侧或右侧的进气管上（如图），根据排烟管和进气管的总长度，转动此空气量调节头、通过调节其开

度来调整过量空气系数。

逆时针转动此调节头可减小过量空气系数，反之增加过量空气系数。

要进一步优化锅炉的燃烧性能，需使用烟气分析仪测量最大热输出时烟气中CO

2

的含量，如果烟气分析仪测得的数值过低，

逐渐增加进入空气量以达到上表所示的CO

2

浓度。

为了正确地安装此装置，也可参照相关的指导说明书.

锅炉

型号

(L1+L2)

吸入空气量

调节头位置

CO

2

 %

G20

G31

24 BIC FF

0 ÷ 20

1

6,1

8,7

20 ÷ 30

2

图 8

CG_1145 / 1104_0801

抽气接头

打开

目录

274

安装维修保护说明

71.06199.02 - CN

16.5 水平分离式排气-进气管的安装举例

重要：确保烟道坡度由室内向室外降低，坡度不低于1%（每米不小于1厘米）。

但如果锅炉上装有冷凝水收集装置时，排烟管的坡度必须坡向锅炉

注意：对于C52型烟道安装方式，空气吸入口和烟气排出口禁止安装在相对的建筑外墙上，

并且空气进气管的最大长度不能超过10米

.

若排烟管超过6米，必须在排烟管出口处或靠近锅炉侧的排烟管上的适当位置安装冷凝水收集装置（作为选配件提供）.

16.4 分离式烟道系统连接口的尺寸

L max = 10 m

(L1 + L2) max  = 30 m

1010_0102/CG1643

CG_1643_FR / 1010_0101

重要：若安装了独立的排烟管，应确保在烟管穿建筑物墙壁处做保温处理。（例如：利用玻璃棉）。

关于具体的安装说明，请参照随同附件提供的技术说明.

CG_2344 / 1103_3002

275

安装维修保护说明

71.06199.02 - CN

17. 电源连接 18. 室内温控器接线

*

如前节所述，打开电源端子排(图9)；

*

拆除端子(1)和(2)上的跳线；

*

将室内温控器的两根接线穿过穿线孔，分别与端子(1)和(2)相接.

只有按照相关法规和规范的要求进行真实、正确的接地，才能保证设备的用电安全。

用随同提供的三芯电缆将锅炉连接到220V单相+接地电源上，并确保正确的极性连接。

须使用双极开关，其触点间隔至少3毫米。

若更换电源电缆，应选配HAR H05 VV-F’ 3x0.75mm

2

电缆，最大直径不超过8毫米.

…打开电源接线端子

*  断开锅炉电源；

*  拧下锅炉控制板上的两个固定螺丝；

*  翻下控制板；

*  打开外盖，露出接线区域（图9）。

电源端子排内配有2A速熔型保险丝（拉出黑色保险座即可检查或更换保险丝）。

重要：确保正确的极性连接L（火线）-N（零线).

（L）=火线（褐色）

（N）= 零线（蓝色)

    = 接地线（黄色/绿色）

1）（2）=室内温控器连接端子

图 9

CG_1853 / 1103_2302

276

安装维修保护说明

71.06199.02 - CN

19. 换煤气模式

在获授权的技术服务人员调节下，该锅炉可以在天然气（G.20）和液化气（G.31）之间转换使用。

其操作顺序如下：

A) 更换主燃烧器的喷嘴和进气隔片（如果有的话）；

B) 重新校准压力调节器的最大和最小压力。

A) 更换喷嘴

•

小心将主燃烧器从其座位上拆卸下来；

•

更换喷嘴时要安装固定到底部，以免泄漏煤气。 表2中显示了喷嘴的直径大小。

•

更换煤气阀上的煤气隔片(图 10)。隔片直径显示在表2中。

注意: 不必修改参数F02.

B) 压力调节器的校准

•

将压差计（最好是液体压差计）的正压接头接在气阀的压力接头（Pb）上（图10）。  只有针对带密封腔型号的锅炉时，

将压力计的负压接头连接到“T”，这样可以一起连接锅炉的补偿接头、气阀补偿接头（Pc）和压力计本身。  （还可以

将压力计连接到压力接头（Pb）进行测量，而不需要密封腔的前板）；

如果没有按照说明测量燃烧箱的压力，其测得的压力值可能会出现错误，因为测量时没有考虑到密封腔内风机造成的负压。

B1) 额定功率的调节：

•

打开气阀，将锅炉设置为“冬季”状态；

•

根据第19.1章节中的说明，将锅炉开到最大功率;

•

取下调制器的盖子；

•

调节铜钉（a）直到压力显示符合表1的指示；

•

检查通过气阀（图10）压力接头（Pa）测量到的锅炉电源的动态压力是否正确（液化气37mbar或天然气20mbar）。

B2) 降低功耗的调节：

•

断开调制器的电源线，拧松钉子（b）直到压力值达到降低功耗的要求（见表1）；

•

重新连接电源线；

•

装上调制器的盖子并拧紧。

B3) 最后检查

•

挂上指示牌，说明锅炉模式的更换，指出使用煤气的类型和校准值。

注意

煤气压力过低的情况下（低于17mbar），需拆除安装在气阀上的进气隔片（图10）并设置电路图参数F02=00（§21）。

图 10

气阀型号 SIGMA 845

b

a

0605_1502

煤气隔片

图 11

CG_2347 / 1104_0406

277

安装维修保护说明

71.06199.02 - CN

19.1

 燃气阀的校准功能

消耗 15°C-1013 mbar

24 BIC FF - 24 BIC

G20

G31

额定功率

2,73 m

3

/h

2,00 kg/h

降低功耗

1,26 m

3

/h

0,92 kg/h

p.c.i.

34,02 MJ/m

3

46,34 MJ/kg

表 2

*1 mbar = 10.197 mm H

2

O

燃烧器喷嘴表

24 BIC FF

24 BIC

煤气类型

G20

G31

G20

G31

喷嘴直径 (mm)

1,18

0,69

1,18

0,69

燃烧器压力 (mbar*)

降低功耗

1,7

6,9

1,6

6,6

燃烧器压力 (mbar*)

额定功率

7,8

24,7

7,5

18,1

煤气隔片直径 (mm)

4,2

3,5

4,2

3,5

喷嘴数量

18

表 1

注意:

进入此功能后，在无任何操作的情况下，

15

分钟后此功能将自动取消，电路板返回至激活此功能前的状态，或完成设置最

高温度前的状态。

为了简化燃气阀的校准操作，请按以下步骤在壁挂炉控制面板上直接设置

“

校准功

能

”

：

a)

同时按下

键和

键至少

6

秒钟以上

b)

大约

6

秒钟后，符号

开始闪烁；

c)

显示屏将交替显示

”

100

”

和供水温度，交替显示的间隔时间为一秒钟。此时，锅

炉在最大热输出比率下（

100%

）运行。

d)

分别按

+/-

键来选择锅炉的最大或最小的热输出比率，即

100%

或

  0%

；

e)

调节图

10

中所示的

 “

pmax/pmin

”

螺丝，根据表

1

中的数

  值设置燃烧器的压力值。

  要调整压力到最大功率，需扭动螺钉“Pmax”(图10)，顺时针方向旋转升高燃

烧器压力或逆时针方向旋转降低压力。

  要调整压力到最小功率，需扭动螺钉 “Pmin” (图10)，逆时针方向旋转升高

燃烧器压力或顺时针方向旋转降低压力。

f)

分别按

 +/-

键可逐渐增加或减小锅炉的热输出比率，从而设置实际所需要

的热输出比率  （增大或减小的步距为

1%

，即每按键一次，锅炉热输出比率变

化

1%

）。

按

键退出此功能。

0805_2302 / 1002_1201

278

安装维修保护说明

71.06199.02 - CN

20. INFO显示功能

按“i”键至少 5 秒钟直至锅炉前面板的液晶显示屏上显示出锅炉的某个参数，此时显示屏可显示锅炉的运行信息.

*  分别按符号  下方的    (+/-) 键可上/下滚动显示下列锅炉信息:

A00:

当前卫生热水的温度 (°C);

A01:

当前的室外温度 (°C) （锅炉接有室外温度传感器时）;

A02:

燃气调节阀的电流 (%) （燃气为天然气时，100% = 310 mA）;

A03:

功率等级 (%) （最大为 R）;

A04:

采暖设置温度(°C) - - 如果连接了外置探测线，会显示“kt”曲线值（见26节）。

A05:

目前采暖供水温度 (°C);

A06:

卫生热水设置温度 (°C);

A07:

— —;

A08:

卫生热水流量值 （l/minx10） ;

A09:

锅炉发生的最后一个故障;

*  此功能在无操作情况下可持续的时间为3分钟按下按钮“i”至少5秒钟或关闭锅炉可中止此“INFO 功能

.

注意: 当“INFO”功能激活时, 显示屏上会交替显示 “A00”和锅炉供水温度值（见图12):

0605_2204 / CG_1808

图 12

279

安装维修保护说明

71.06199.02 - CN

21. 锅炉参数设置

设置锅炉的参数时，同时按下按键 (—

) 和按键 (

—

) 至少持续6秒。 功能启动时，显示器上会显示“F01”，对应

显示的参数值。

参数的修改：

*  翻看参数时按

 (

+/—

  );

*  修改每个参数时按

 (

+/—

);

*  保存参数值时按

 (

) 此时显示器上会显示“MEM”；

*  要退出修改参数模式而不保存修改，就按下 (i)键，显示器上会显示

“ESC”;

锅炉的设计完全符合欧洲的相关标准，特别是配有下述装备时：

*

空气压力开关（24 BIC FF）

  该装置用于确保只有在锅炉排烟顺畅的情况下，燃烧器才能点火。当下述故障之一发生时，如：

  *

烟道被堵塞；

  *

文丘里管被堵塞；

  *

风机被堵塞；

  *

文丘里管和空压开关之间的连接断开。

锅炉将锁定停机并报警，同时显示屏显示故障代码E03（见第10节）。

禁止将此安全装置取消或使其失效

22. 调节及安全装置

参数说明

工厂设置

24 BIC FF

24 BIC

F01

锅炉类型

10   = 密封腔 - 20 = 开放室

10

20

F02

使用煤气的类型

01 = 天然气和液化气

02

F03

液压系统

15

F04

可编程继电器设置1（见“服务”说明书）

00 = 无任何功能

01 = 住宅楼报警

02 = 环境通风机

03 = 不可使用

04 = 通过环境温控器(230V)控制的区域泵机

05 = 不可使用

04

F05

可编程继电器设置2（水泵）

03

F06

采暖最高设定点（°C）

00 = 85°C - 01 = 45°C （功能无法使用）

00

F07

水优先进入的设置

00

F08

采暖最大功率 (0-100%)

100

F09

卫生热水最大功率 (0-100%)

100

F10

采暖最低功率 (0-100%)

00

F11

重启前采暖等待时间

（00-10 ）分钟 - 00=10 秒

03

F12

诊断 (见“服务”说明书)

--

F13-F14-F15 工厂设置 (不要修改)

00

F16

抗军团菌功能

00 = 功能关闭

55...67 = 功能打开 (设定点 °C)

00

F17

选择加热稳压器类型

00 = 液压稳压器

01 = 液压差压稳压器

00

F18

厂家信息

00

280

安装维修保护说明

71.06199.02 - CN

*

自然通风型2.24 CF的烟道温控器

  这个装置 有一个传感器位于排烟罩左侧，如果被堵塞或者出现通风故障，就会切断燃烧器中的气流。

  这个情况下锅炉被锁定，显示屏显示错误代码E03（参见10章节）。

  要马上点燃主燃烧器，请参见9章节.

*

过热保护传感器

  过热温度传感器位于采暖供水管上的。当主换热器出水温度过高，发生过热时，过热保护功能启动切断燃烧器的燃气供应，锅炉将故障

停机，只有排除了产生异常的原因后，才可能重新点火。

  按下按钮 ( ), 至少2秒钟后松开，可使锅炉重新启动工作.

禁止将此安全装置取消或使其失效

*

火焰离子检测电极

  火焰离子检测电极，确保燃气供气安全，防止不完全点火。（打开锅炉，从锅炉前方看，火焰点火及检测电极位于燃烧器的左侧），锅

炉在尝试3次点火后仍未点着火时，锅炉进入故障状态。

  按下按钮 ( ), 至少2秒钟重新启动锅炉后，进入正常运行状态.

*

水压开关

  该装置检测系统压力，当压力超过0.5 bar时，才允许锅炉正常点火工作。

*

采暖模式水泵延时循环

  采暖模式下，当燃烧器由于室内温控器或其他干预停止燃烧时，水泵将自动延时运行3分钟。

*

卫生热水模式下水泵的延时循环

  卫生热水模式下，无卫生热水需求后燃烧器停止燃烧后，控制系统会控制水泵延时运行30秒。

*

防冻保护（采暖及卫生热水系统）

  锅炉电控系统内置“防冻保护”功能。

  当供水温度低于5℃时， “防冻保护”功能启动，锅炉开始运行，点火燃烧直至将供水温度加热至30℃。

  只有当锅炉的电源、气源连接正常，且系统压力正常时，该功能才能正常启动。

*

系统水循环异常保护（可能的水泵堵塞）

  如果锅炉主回路内缺水或水不循环，锅炉停机，同时显示屏显示故障代码E25（见第10节）。

*

水泵防粘死功能

  在采暖模式下，若锅炉连续24小时无供热需求，水泵将自动启动并运行10秒钟。

  该功能只有在锅炉电源连接正常时才可运行。

*

三通阀防粘死功能

  锅炉连续24小时无供热需求时，三通阀将自动完成一个完整的行程。

  该功能只有在锅炉电源连接正常时才可运行。

*

安全阀（采暖回路）

  在采暖管路系统中设有3 bar安全阀，在系统超压时，通过泄水降压来保护锅炉.

须将安全阀排水口接至专用的排水管或地漏处，严禁通过安全阀来排放采暖系统内的水，安全阀在发生超压泄水后，必须进 行检验，检验

合格方可继续使用.

注意：  即使卫生热水NTC传感器损坏，锅炉也可以提供卫生热水。在这种情况下，卫生热水温度将改由采暖NTC传

感器进行控制.

281

安装维修保护说明

71.06199.02 - CN

锅炉有两个专门设计的检测孔，用于燃烧效率及燃烧产物毒性的检测。

一个检测孔与排烟管相接（下称：排烟检测孔），用于测量燃烧效率和燃烧产物的毒性。

另一个检测孔与空气进气管相接（下称：进气检测孔），采用同轴烟道时，可检测烟气是否存在回流。

通过排烟管检测孔可测量下述参数：

*

烟气温度；

*

氧气（O2）或二氧化碳（CO2）的浓度；

*

一氧化碳（CO）的浓度。

进气温度必须通过进气检测孔测量，测量探头的插入深度约为3厘米。

注意: 关于额定功率的调整，请参见第19节 (C1)。

对于大气式壁挂炉，无现成的排烟检测孔，必须在烟管上开一个检测孔，此孔须开在距锅炉两倍烟管内径远的排烟管上。通过此

孔，可测量如下参数：

*

烟气温度；

*

氧气（O2）浓度；

*

一氧化碳（CO）的浓度。

进气温度必须在靠近锅炉进气点处测量。

必须确保调试人员在完成检测后重新密封检测孔，以保证锅炉的正常运行.

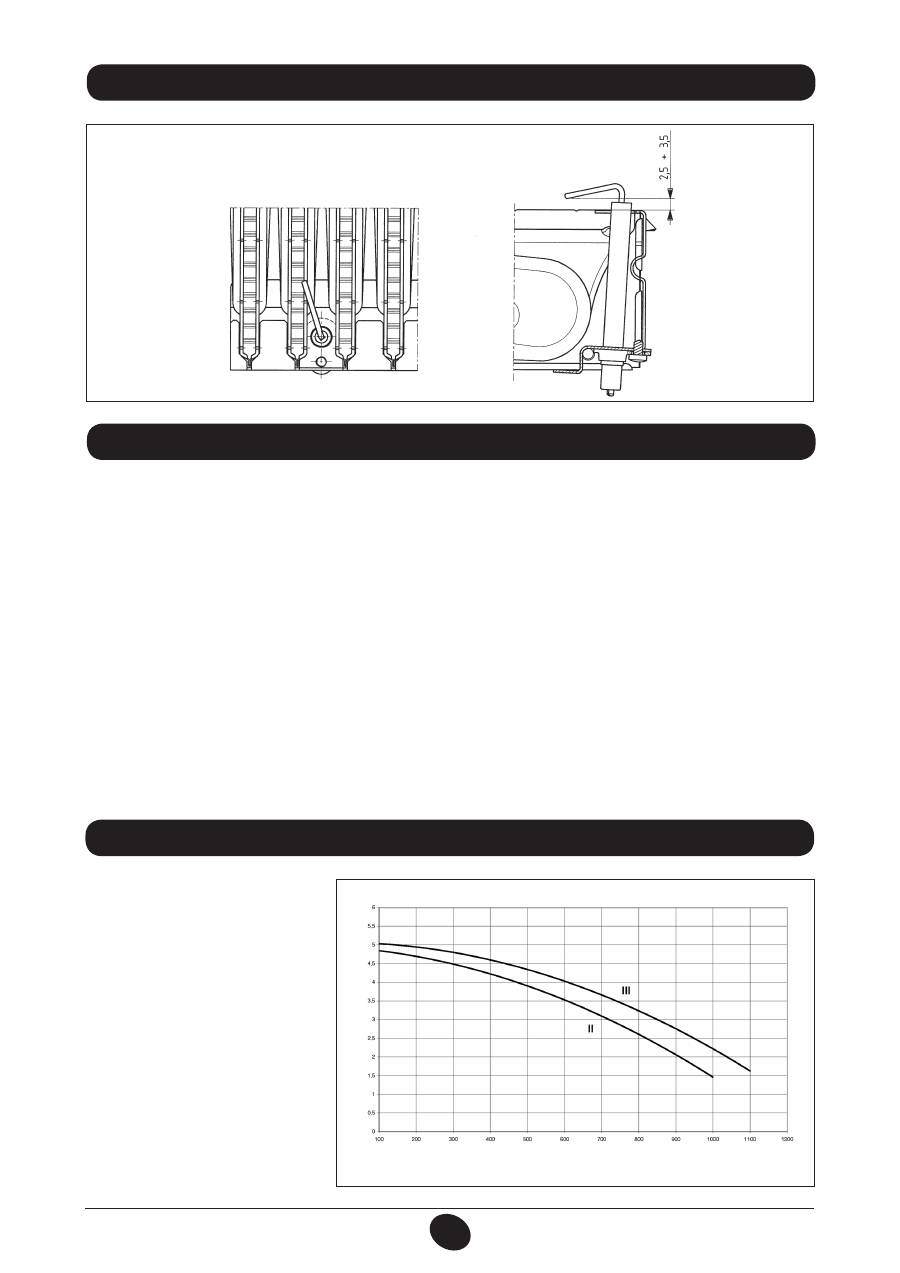

24. 燃烧参数的检测 25. 水泵性能曲线

这是一种高静压水泵  (GRUNDFOS

UPSO 15-50)，适合安装于任何类型的

单双管采暖系统中。水泵带有自动排气

阀，可快速排除水中的空气.

图表 1

流量  l/h

流行  mH

2

O

1103_0901

23. 点火电极及火焰检测电极的定位

图 13

9912070100
