De Dietrich MS 24 BIC FF: 34. SCHEMAT FUNKCJONALNY OBWODÓW
34. SCHEMAT FUNKCJONALNY OBWODÓW: De Dietrich MS 24 BIC FF

170
71.06199.02 - PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA
34. SCHEMAT FUNKCJONALNY OBWODÓW
24 BIC FF
Rysunek 16
Doprowadzenie
obiegu c.o.
Wylot
obiegu
c.w.u.
Gaz
Wlot
obiegu
c.w.u.
Powrót obiegu
c.o.
Legenda:
1 filtr c.o.
2 manometr
3 zawór 3-drożny zmotoryzowany
4 zawór gazu z przeponą gazu
5 pompa c.o. z odgazowywaczem
6 zawór zwrotny
7 urządzenie rozłączające
8 kurek wlotowy kotła
9 rampa gazu z dyszami
10 przenośnik dymów
11 presostat powietrza
12 gniazdo ujemne ciśnienia
13 gniazdo dodatnie ciśnienia
14 złączka Venturiego
15 wentylator
16 termostat bezpieczeństwa
17 wymiennik woda - dym
18 elektroda zapłonu/wykrywania płomienia
19 palnik
20 sonda NTC obiegu c.o.
21 bojler
22 zbiornik wyrównawczy obiegu c.o.
23 sonda NTC obiegu c.w.u.
24 anoda
25 pompa c.w.u.
26 czujnik c.w.u.
27 kurek spustowy bojlera
28 zawór bezpieczeństwa c.w.u.
29 zbiornik wyrównawczy c.w.u. (akcesorium)
30 zawór bezpieczeństwa kotła
31 kurek spustowy kotła
32 presostat hydrauliczny
33 zawór uzupełniający na automatycznym by-pass
34 wymiennik płytkowy
CG_2337 / 1104_0402

171
71.06199.02 - PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA
24 BIC

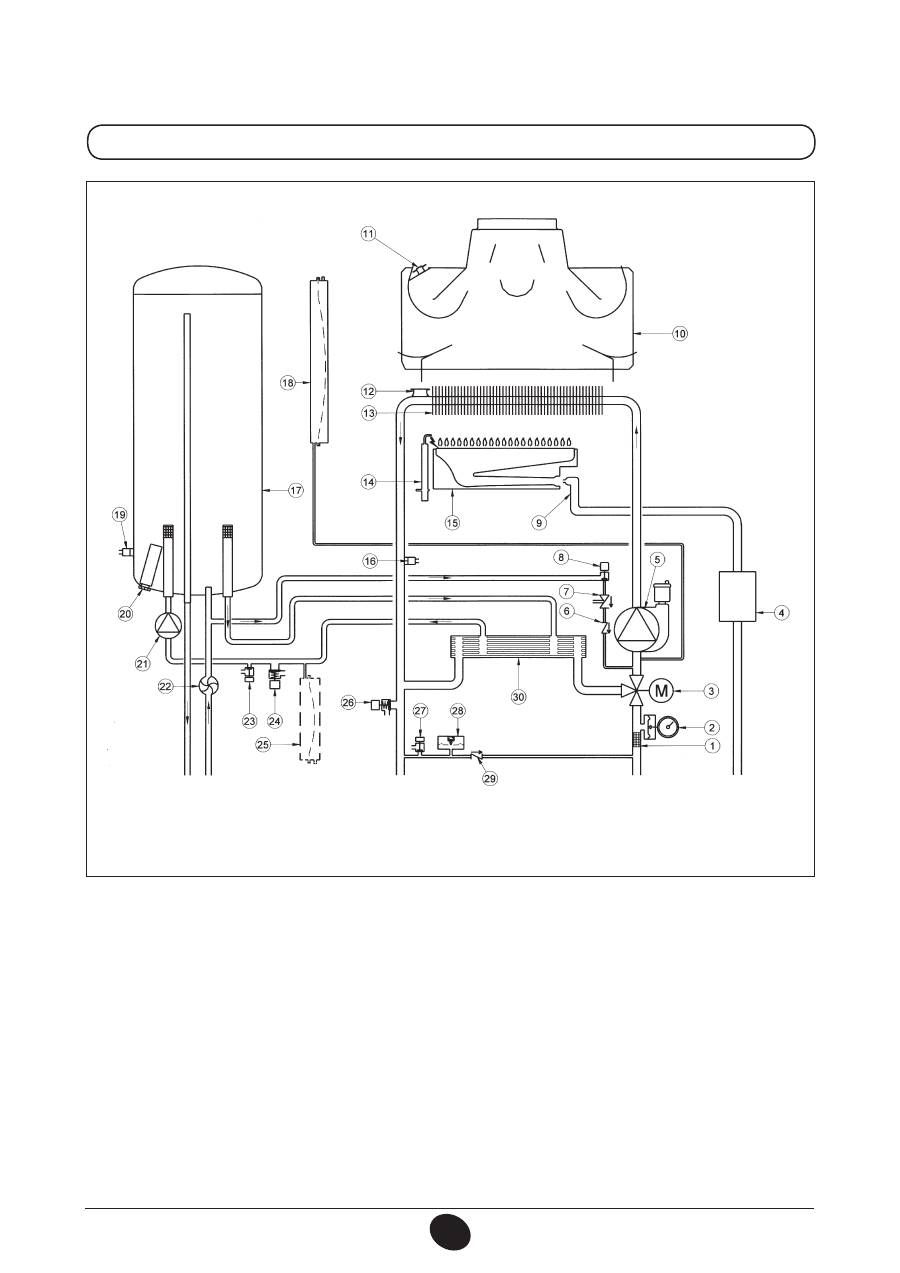

Rysunek 17
Doprowadzenie
obiegu c.o.
Wylot
obiegu
c.w.u.
Gaz
Wlot
obiegu
c.w.u.
Powrót obiegu
c.o.
Legenda:
1 filtr c.o.
2 manometr
3 zawór 3-drożny zmotoryzowany
4 zawór gazu z przeponą gazu
5 pompa c.o. z odgazowywaczem
6 zawór zwrotny
7 urządzenie rozłączające
8 kurek wlotowy kotła
9 rampa gazu z dyszami
10 przenośnik dymów
11 termostat dymów
12 termostat bezpieczeństwa
13 wymiennik woda - dym
14 elektroda zapłonu/wykrywania płomienia
15 palnik
16 sonda NTC obiegu c.o.
17 bojler
18 zbiornik wyrównawczy obiegu c.o.
19 sonda NTC obiegu c.w.u.
20 anoda
21 pompa c.w.u.
22 czujnik c.w.u.
23 kurek spustowy bojlera
24 zawór bezpieczeństwa c.w.u.
25 zbiornik wyrównawczy c.w.u. (akcesorium)
26 zawór bezpieczeństwa kotła
27 kurek spustowy kotła
28 presostat hydrauliczny
29 zawór uzupełniający na automatycznym by-pass
30 wymiennik płytkowy
CG_2338 / 1104_0403
