LED-zonnecelspot SOL 80 PLUS

4

. Probleem: Het laadindicatorlamje wordt na 16 uur laden via de adapter niet groen.

Mogelijke oplossingen:

-

Controleer of de gebruikte adapter overeenkomt met de voorgeschreven specificaties.

- Laat de spanning van de accu’s controleren door een vakman, misschien is de accu

beschadigt en moet ze vervangen worden.

Technische informatie:

Accu: Loodgelaccu, 6V, 4Ah

Zonnepaneel: 150x200mm, 10V/140+-10mA

Aansluiting voor adapter: 12V DC, min. 400mA, DC-stekker 5,5/2,1 (binnen positief)

Aantal led-lampjes: 8 x 0,5 W

Verlichtingstijd: instelbaar van ong. 10 seconden tot 1 minuut

Detectiehoek: 180º horizontaal

Reikwijdte: max. 12 meter

Aanspreekgevoeligheid: instelbaar van daglicht tot nacht

Veiligheidsklasse: IP44

Omgevingstemperatuur: -10°C - + 40°C

AFVALVERWIJDERING

Elektrische apparaten milieuvriendelijk verwijderen! Elektrische apparaten horen niet

bij het gewone huisvuil! Conform de Europese richtlijn 2002/96/EG betreffende

elektrische en elektronische apparatuur moeten afgedankte elektrische apparaten

gescheiden ingezameld worden en op een milieuduurzame manier gerecycleerd worden.

Vraag bij uw gemeentebestuur naar de mogelijkheden voor het verwijderen van

afgedankte apparaten.

Het verkeerd verwijderen van batterijen en accu’s kan het milieu beschadigen!

Batterijen en accu’s horen niet bij het gewone huisvuil. Ze kunnen giftige zware

metalen bevatten en moeten gescheiden verwijderd worden. Geef daarom de lege

batterijen af bij het inzamelpunt van uw gemeente.

21

22

Installations- och bruksanvisning

Solar-LED-strålkastare SOL 80 PLUS

Tack för att du har bestämt dig för att köpa den här produkten.

Bekanta dig med produkten innan du börjar använda den. Läs därför följande

bruksanvisning och säkerhetsanvisningar noga. Använd bara utrustningen så som

beskrivits och för det den är avsedd för.

Spara denna anvisning. Vid överlåtande av utrustningen till tredje person skall också

bruksanvisningen överlämnas.

I FÖRPACKNINGEN

1. Hållare

2. Elkabel

3. Monteringsskruvar

för solcellsmodulen (4x)

4. Solcellsmodul

5. Huvudenhet

6. LED-enhet

7. Laddare

8. Skyddshätta

9. Laddningsnivåvisare

(endast vid laddning via elnätet)

10. Monteringsskruvar

huvudenheten (2x)

11. Rörelselarm

12. AUTO / OFF-omkopplare

13. Inställningsvred lystid

14. Inställningsvred sensitivitet

15. Inställningsvred känslighet

FÖRSTA UPPLADDNINGEN AV SOLCELLSLAMPAN

Innan du börjar använda solcellslampan måste den laddas upp. Det finns två sätt att göra

detta på:

Laddning med solcellsmodulen:

Koppla in kabeln från solcellsmodulen i huvudenheten. AUTO / OFF-omkopplaren på

huvudenheten måste ställas i OFF-läget. Placera solcellsmodulen så att den utsätts för

direkt solljus så länge som möjligt. Observera också anvisningarna beträffande lämpliga

monteringsställen i nästa avsnitt.

Beroende av årstid, väder och solcellmodulens läge, kan uppladdningen ta upp till 4 dagar

innan lampan kan börja användas.

Solar-LED-strålkastare SOL 80 PLUS

L

addning via elnätet:

Uppladdningen kan utföras med hjälp av en kommersiell stabiliserad nätdel som har

följande specifikationer: 12V DC, min. 400 mA, koaxialkontakt 5,5/2,1 (innersta positiv).

AUTO / OFF-omkopplaren på huvudenheten måste stå i OFF-läget. Avlägsna skyddshöljet

på laddningsurtaget och stäng nätdelen. Koppla sedan nätdelen till elnätet.

Laddningindikatorn lyser rött. Låt nätdelen vara inkopplad tills laddningsindikatorn växlar

över till grönt. Detta kan, beroende på batteriernas kondition, ta upp till 16 timmar. Koppla

ur nätdelen efter max. 16 timmar och sätt tillbaka skyddshöljet på laddningsurtaget.

Viktigt: Avbryt inte strömtillförseln under laddningsförloppet, annars kanske inte

batterierna laddas upp ordentligt.

BÄSTA MONTERINGSSTÄLLE FÖR SOLCELLSLAMPAN OCH

SOLCELLSMODULEN

Huvudenhet:

Huvudenheten innehåller lampan. rörelselarmet och batteriet (inkapslat bly-gel-batteri,

6 V, 4 Ah). Betänk, när du monterar huvudenheten, att rörelselarmets

övervaknings område, beroende på monteringshöjden är max. 180° vid en räckvidd på cir-

ka 12 meter.

Sätt upp apparaten så som visas i illustrationerna A och B. Använd de båda skruvarna

som ligger med i paketet (pos. 10 på innehållslistan).

OBS: I den monteringsmetod som visas i illustration B måste man absolut se till att inget

vatten kan tränga in i lampenheten. Försäkra dig därför om att monteringen sker på ett

regnskyddat ställe.

Solcellsmodul:

Solcellsmodulen är solcellslampans huvudströmkälla. Den omvandlar solljus till ström och

laddar batteriet. När du monterar solcellsmodulen måste du tänka på att den behöver

DIREKT SOLLJUS. Ju längre solcellen befinner sig i direkt solljus ju längre kan lampan

vara i drift. Solcellsmodulen skall om möjligt vara riktad mot söder för att få direkt solljus.

Undvik alla former av skugga. I Centraleuropa rekommenderas en lutningsvinkel på cirka

30° till 40°. Använd de fyra skruvarna som finns i paketet (pos. 3 i innehållslistan) för att

montera solcellsmodulen på ett fast mark.

23

Söder Söder

Illustr.. A

Illustr. B

Solar-LED-strålkastare SOL 80 PLUS

INSTÄLLNING OCH IGÅNGSÄTTNING

Efter att ha monterat solcellslampan kan du med några enkla steg göra inställningarna.

Viktigt:

Försäkra dig om att solcellslampan laddas upp enligt beskrivningen i

”Första uppladdningen av solcellslampan“, innan lampan sätts på.

På huvudenheten finns en omkopplare med två lägen: AUTO och OFF.

AUTO: Läge för drift tillsammans med rörelsedetektor.

OFF: Stänger av rörelsedetektorns/LED-lampans funktion för uppladdning.

Inställning av rörelselarmet

Efter grundladdningen sätts omkopplaren i läget AUTO.

Rikta rörelselarmet i den riktning där det skall upptäcka rörelser. Sätt TIME-reglaget på

larmets undersida till »minimum« (-) och LUX-reglaget i »ljus« (



)-läget. Testa täckningen

genom att gå långsamt över det övervakade området. Om solcellslampan inte tänds som

önskat måste rörelselarmets riktning anpassas.

PÅ rörelselarmet finns tre reglage.

TIME / SENS / LUX

1. TIME = Ljustid: Du kan ställa in tiden lampan skall lyse när rörelse har upptäckts från

cirka 10 sekunder till 1 minut. Vrid TIME-reglaget mot (+) för att öka ljustiden och mot

(-) för att minska den.

OBS: Den inställda tidsperioden börjar när rörelselarmet löses ut. Vid varje upptäckt

av rörelse börjar tidsrymden om från början.

2. SENS = Sensitivitet: Apparatens känslighet är beroende på omgivningens temperatur.

Ju lägre temperatur desto högre känslighet. Använd SENS-reglaget för att ställa in

rörelselarmets känslighet så att omgivningstemperaturen kan jämnas ut. Sensorn är

känsligast när SENS-reglaget vrids hela vägen mot (+).

3. LUX = Responskänslighet: Med LUX-reglaget kan den omgivande ljusstyrkan ställas in,

vilken sätter igång apparaten. På så sätt undviks att lampan börjar lysa på dagen.

I (



) läget ställs lampan in för dag och natt, medan () läget bara tänder lampan

nattetid.

Du kan ställa in vilken ljusstyrka enheten skall tillåta, med LUX-reglaget.

BATTRIBYTE

OBS: När batteriet skall bytas måste skjutreglaget på lampenheten stå på OFF och

solcellmodulens stickkontakt är skiljd från huvudenheten.

För att byta ut batteriet måste man först ta loss apparaten från underlaget. Lossa sedan

skruvarna i höljet på baksidan av lampenheten. Lossa försiktigt anslutningssladden till

batteriet och ta bort batterihållaren. Ta ut batteriet ur facket och sätt i det nya. Montera

ihop apparaten i motsatt ordning.

OBS: När man kopplar in batteriet måste man ta hänsyn till polariteten Apparaten kan

skadas vid felaktig polaritet.

24

Solar-LED-strålkastare SOL 80 PLUS

ALLMÄNNA SÄKERHETSANVISNINGAR

1. Använd ingen annan solcellsmodul än den som levererats. Användning av en annan

solcellsmodul kan leda till olycka eller skada på lampan, och upphäver garantin.

2. Dra kabeln så att den sitter fast ordentligt och ingen risk (se B. Snubbelrisk) kan

uppstå. Använd inte solcellslampan om kabeln är skadad eller defekt.

RENGÖRING

Håll rörelselarmet fritt från damm och avlagringar med hjälp av en fuktig trasa. Använd

inga kemikalier eller slipande medel för rengöring av apparaturen. Se dessutom till att

solcellsmodulen alltid kan hållas fri från smuts och avlagringar. En förorenad solcell kan

inte ladda upp batteriet ordentligt. Detta kan förorsaka förkortad livslängd för batteriet

och försämrad funktion hos apparaten.

FÖRVARING

Följ dessa steg om du måste förvara lampan i huset under två eller tre dagar, för att

undvika skador på batteriet.

1. Sätt omkopplaren i OFF-läget.

2. Förvara lampan och solcellsmodulen där dessa dagligen får solljus eller rumsbelysning.

Batteriet behöver ljus för att hålla laddningen under förvaringen.

3. Under längre tids förvaring måste enheten fulladdas var fjärde månad. För att nå full

kapacitet skall den inte förvaras under längre tidsperioder.

OBSERVERA FÖLJANDE PROBLEMLÖSNINGAR:

1. Problem: Ljuset tänds inte vid rörelser i övervakningsområdet.

Möjliga lösningar: Säkerställ att:

- Omkopplaren är i »AUTO«-läget.

- LUX-reglaget inte är inställt alltför långt åt (

).

- Att rörelselarmet är inställt så att rörelser kan uppfattas.

- Att solcellen är riktad så att den får direkt solljus, om möjligt, hela dagen.

- Att batteriets laddning inte är för låg (ladda under 3-4 soldagar med omkopplaren på

OFF).

2. Problem: Lampan tänds under dagen.

Möjlig lösning: Säkerställ att LUX- reglaget inte är ställt alltför lång mot (



).

3. Problem: Lampan blinkar snabbt.

Möjlig lösning:

- Svagt batteri. Ladda solcellslampan under 3-4 soldagar, då omkopplaren måste stå på

OFF.

4. Problem: Laddningsindikatorn växlar inte över till grönt efter 16 timmar.

Möjliga lösningar:

- Kontrollera om nätdelen som används stämmer överens med den rekommenderade

specifikationen.

- Låt en fackman kontrollera batteriernas spänning då de eventuellt kan vara skadade

och då måste bytas ut.

25

Manual de instalação e de instruções

Projector solar por LEDs SOL 80 PLUS

Muito obrigado por ter decidido comprar este produto.

Familiarize-se com o produto antes de o colocar pela primeira vez em funcionamento.

Para isso, leia atentamente o seguinte manual de instruções e as indicações de segurança.

Utilize apenas o aparelho como descrito e para as áreas de utilização indicadas.

Guarde este manual de instruções. Se entregar o aparelho a terceiros, entregue também

toda a documentação.

LISTA DE PEÇAS

1. Suporte

2. Cabo de corrente

3. Parafusos de montagem para

módulo solar (4x)

4. Módulo solar

5. Unidade principal

6. Unidade LED

7. Tomada de carga

8. Capa de protecção

9. Indicação do estado de

carga (apenas em caso de

carregamento através da

unidade de alimentação)

10. Parafusos de montagem da

unidade principal (2x)

11. Detector de movimentos

12. Interruptor AUTO / OFF

13. Regulador da duração de

iluminação

14. Regulador da sensibilidade

15. Regulador da sensibilidade de activação

CARREGAMENTO PELA PRIMEIRA VEZ DA LUZ SOLAR

Antes de colocar a luz solar em funcionamento, esta deve ser primeiro carregada.

Para isso, tem duas possibilidades:

Carregamento através do módulo solar:

Ligue o cabo do módulo solar à unidade principal.

O interruptor AUTO / OFF na unidade principal deve estar na posição OFF. Coloque o

módulo solar num local onde é iluminado pela luz directa do sol o mais tempo possível

Observe também as indicações sobre locais de montagem adequados no próximo capítulo.

Consoante a época do ano, as condições climatéricas e a posição do módulo solar, o

carregamento pode demorar até 4 dias antes de a luz poder ser colocada em

funcionamento.

32

Projector solar por LEDs SOL 80 PLUS

C

arregamento através da corrente de rede:

O carregamento pode ser efectuado com o auxílio de uma unidade de alimentação estabi-

lizada e habitual no mercado com as seguintes especificações: 12V DC, no mín. 400 mA,

ficha oca 5,5/2,1 (no interior positiva). O interruptor AUTO / OFF na unidade principal deve

estar na posição OFF. Retire a capa de protecção da tomada de carga e ligue a unidade de

alimentação. Depois ligue a unidade de alimentação à rede eléctrica. A indicação do

estado de carga acende-se a vermelho. Deixe a unidade de alimentação encaixada, até

que a indicação do estado de carga mude para verde. Isso pode demorar até 16 horas

consoante o estado do acumulador. Após no máx. 16 horas, retire a unidade de

alimentação e coloque a capa de protecção novamente sobre a tomada de carga.

Importante: durante o processo de carga, não interrompa a alimentação eléctrica; caso

contrário, o acumulador não se carrega totalmente sob certas circunstâncias.

LOCAIS DE MONTAGEM ADEQUADOS PARA LUZ SOLAR E MÓDULO SOLAR

Unidade principal:

a unidade principal contém a lâmpada, o detector de movimentos e o acumulador

(acumulador selado chumbo-gel, 6 V, 4 Ah). Ao montar a unidade principal, assegure-se

de que a área de controlo do detector de controlo, consoante a altura de montagem, é de,

no máx., 180° com um alcance de, no máx., 12 metros.

Coloque o aparelho como se mostra na imagem A ou B. Utilize os dois parafusos

fornecidos juntamente com o pacote (pos. 10 da lista de peças).

Atenção: No tipo de montagem apresentado na imagem B deve prestar-se atenção para

que não possa entrar água na unidade de iluminação. Por isso, assegure-se de que a

montagem se realiza num local protegido da chuva.

Módulo solar:

O módulo solar é a fonte de alimentação principal da luz solar. Ela transforma luz solar em

corrente e carrega o acumulador. Ao montar o módulo solar, observe que a célula solar

necessita de, se possível, LUZ SOLAR DIRECTA. Quanto mais tempo a célula solar estiver

exposta à luz solar directa, mais tempo a luz pode estar em funcionamento. O módulo

solar deve estar, se possível, direccionado para sul para se alcançar uma incidência

directa do sol. Evite todo o tipo de sombra. No centro da Europa recomenda-se um ângulo

de inclinação de aprox. 30° a 40°. Utilize os quatro parafusos fornecidos juntamente ao

pacote (pos. 3 da lista de peças) para montar o módulo solar num piso fixo.

33

Sul Sul

Imagem A

Imagem B

Projector solar por LEDs SOL 80 PLUS

AJUSTE E COLOCAÇÃO EM FUNCIONAMENTO

Após a instalação bem sucedida da luz solar, pode ajustar o aparelho com poucos passos

simples.

Importante:

Assegure-se de que a luz solar foi carregada como descrito no capítulo

„Primeiro carregamento da luz solar“ antes de se ligar a luz.

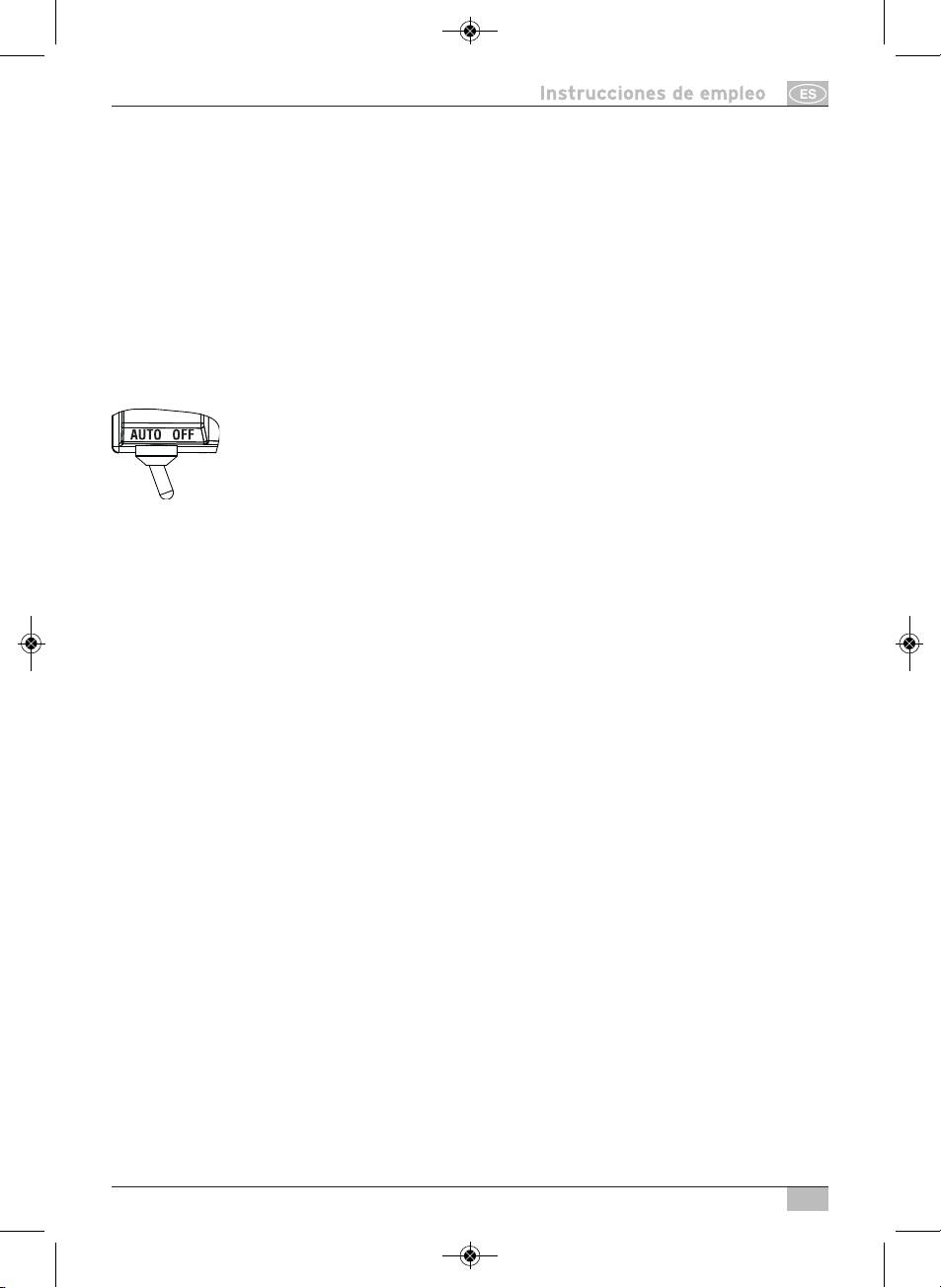

Na unidade principal encontra-se um interruptor com duas possibilidades de ajuste:

AUTO e OFF.

AUTO: posição para funcionamento com detector de movimentos.

OFF: desliga o funcionamento do detector de movimentos / luz LED

Posição para o carregamento.

Ajustar o detector de movimentos

Coloque o interruptor na posição AUTO depois do carregamento básico.

Direccione o detector de movimentos para o sentido de onde quer reconhecer movimen-

tos. Coloque o regulador TIME na parte de baixo do detector de movimentos em „mínimo“

(-) e o regulador LUX na posição „claro“ (



). Teste a área de detecção, indo lentamente à

volta da zona a controlar. Se a luz solar não se acender como deseja, deve adaptar-se o

sentido do detector de movimentos.

No detector de movimentos encontram-se três reguladores:

TIME / SENS / LUX

1. TIME = duração de iluminação: pode ajustar o tempo em que a lâmpada permanece

ligada depois de detectar um movimento para um período entre aprox. 10 segundos e

1 minuto. Rode o regulador TIME no sentido (+) para aumentar a duração de

iluminação e no sentido (-) para reduzir a duração de iluminação.

Atenção: o período de tempo ajustado começa após o disparo do detector de movi-

mentos. Com cada detecção seguinte de um movimento, este período começa de novo

desde o início.

2. SENS = sensibilidade: a sensibilidade do aparelho depende da temperatura ambiente.

Quanto mais baixa for a temperatura, maior é a sensibilidade do detector de

movimentos. Utilize o regulador SENS para regular a sensibilidade do sensor de

movimento e, deste modo, compensar as temperaturas ambiente alteradas. O sensor

está mais sensível se o regulador SENS for completamente rodado no sentido (+).

3. LUX = Sensibilidade de reacção: com o regulador LUX pode regular-se a luminosidade

ambiente em que começa o funcionamento. Deste modo, evita-se que a lâmpada

comece a iluminar à luz do dia. Na posição (



), a luz liga-se de dia e de noite, enquanto

que na posição (

) só se liga à noite. Pode regular a intensidade da luz desejada em

que a unidade começa a funcionar com o regulador LUX.

34

Projector solar por LEDs SOL 80 PLUS

SUBSTITUIÇÃO DO ACUMULADOR

Atenção: se substituir o acumulador, o interruptor na unidade luminosa deve estar na

posição OFF e a ficha do módulo solar deve estar desligada da unidade principal.

Para substituir o acumulador, desmonte primeiro o aparelho da sua base. Depois solte os

parafusos da carcaça na parte de trás da unidade luminosa. Solte cuidadosamente os

cabos de ligação do acumulador e retire o suporte do acumulador. Retire o acumulador da

carcaça e coloque um novo acumulador. Monte novamente o aparelho na ordem inversa.

Atenção: Ao ligar o acumulador, observe impreterivelmente a polaridade correcta.

O aparelho pode ficar danificado no caso de uma polaridade errada.

INDICAÇÕES DE SEGURANÇA GERAIS

1. Não utilize outro módulo solar do que o fornecido juntamente. A utilização de outro

módulo solar pode causar ferimentos ou a danificação da luz e a anulação da garantia.

2. Coloque o cabo de modo a que esteja bem fixo e não possa provocar qualquer perigo

(p. ex., perigo de se tropeçar). Não continue a utilizar a luz solar se o cabo estiver

danificado ou defeituoso.

LIMPEZA

Mantenha o detector de movimentos sem pó e sedimentos, limpando-o ocasionalmente

com um pano húmido. Não utilize químicos ou produtos abrasivos para limpar o aparelho.

Além disso, certifique-se de que o módulo solar está sempre livre de sujidade e sedimen-

tos. Uma célula solar suja não consegue carregar o acumulador por completo. Isso pode

levar ao envelhecimento precoce do acumulador e um funcionamento não fiável do

aparelho.

ARMAZENAGEM

Siga estes passos se desejar arrumar a sua luz mais de dois ou três dias em casa

para evitar danos na bateria:

1. Coloque o interruptor na posição OFF.

2. Armazene a lâmpada e o módulo solar onde pode obter diariamente luz solar ou luz

ambiente. O acumulador precisa de luz para manter o carregamento durante a

armazenagem.

3. Durante uma armazenagem mais longa, a unidade deve ser completamente carregada

de quatro em quatro meses. Para se manter a eficiência completa, não a armazene

durante períodos longos.

OBSERVE AS SEGUINTES SOLUÇÕES DE PROBLEMAS:

1. Problema: a luz não de liga no caso de movimentos na área de monitorização.

Soluções possíveis: Certifique-se de que…

- o interruptor está na posição „AUTO“.

- o regulador LUX não está demasiado ajustado no sentido (

).

- o detector de movimentos está ajustado de modo a detectar movimentos.

- a célula solar está ajustada de modo a que receba durante o dia a maior quantidade

possível de luz solar directa.

- a carga do acumulador não é demasiado baixa (carregar ao longo de 3-4 dias de sol,

com o interruptor em OFF).

2. Problema: a luz acende-se durante o dia.

Possível solução: assegure-se de que o regulador LUX não está demasiado ajustado

no sentido (



).

35

Projector solar por LEDs SOL 80 PLUS

3

. Problema: a luz pisca rapidamente.

Possível solução:

- acumulador fraco. Carregar a luz solar durante 3-4 dias de sol, sendo que o

interruptor deve estar colocado em OFF.

4. Problema: a indicação do estado de carga ainda não muda para verde, mesmo após

16 horas de carregamento.

Soluções possíveis:

- verifique se a unidade de alimentação utilizada coincide com as especificações

prescritas.

- mande verificar a tensão do acumulador por um perito, eventualmente o acumulador

está danificado e tem de ser substituído.

Dados técnicos:

Acumulador: acumulador chumbo-gel, 6V, 4Ah

Módulo solar: 150x200mm, 10V/140+-10mA

Ligação para unidade de alimentação: 12V DC, no mín. 400mA, ficha oca 5,5/2,1

(no interior positiva)

Quantidade de LEDs: 8 x 0,5 W

Duração da iluminação: ajustável de aprox. 10 segundos até 1 minuto

Ângulo de controlo: 180º na horizontal

Alcance: no máx. 12 metros

Sensibilidade de reacção: ajustável de luz de dia até noite

Tipo de protecção: IP44

Temperatura ambiente: -10°C – +40°C

REMOÇÃO

Remover os aparelhos eléctricos de forma ecológica! Os aparelhos eléctricos não

pertencem ao lixo doméstico.

De acordo com a directiva europeia 2002/96/CE sobre aparelhos usados eléctricos e

electrónicos, os aparelhos eléctricos usados devem ser recolhidos em separado e ser

conduzidos para a reciclagem ecológica. Poderá ficar a saber quais as possibilidades para

a remoção do aparelho usado junto da sua junta ou câmara.

Danos ambientais devido à remoção errada das pilhas e dos acumuladores!

As pilhas e os acumuladores não pertencem ao lixo doméstico. Podem conter metais

pesados tóxicos e estão submetidos ao tratamento de lixos especiais.

Por isso, entregue as pilhas gastas num local de recolha da junta.

36

Istruzioni d’installazione e d’uso

Faro a LED solare SOL 80 PLUS

È necessario familiarizzare con il prodotto prima di metterlo in funzione per la prima volta.

Si prega, al riguardo, di leggere attentamente le seguenti istruzioni d’uso e le indicazioni di

sicurezza. Utilizzare l’apparecchio solo come descritto e per gli ambiti di utilizzo indicati.

Conservare la presente guida. In caso l’apparecchio venga ceduto a terzi, è necessario

cedere anche la relativa documentazione.

LISTA PEZZI

1. Supporto

2. Cavo di tensione

3. Viti di montaggio per

modulo solare (4X)

4. Modulo solare

5. Unità principale

6. Unità a LED

7. Presa di alimentazione

8. Coperchio di protezione

9. Indicatore di livello carica

(solo se alimentato da rete)

10. Viti di montaggio unità

principale (2x)

11. Sensore di movimento

12. Interruttore AUTO / OFF

13. Regolatore durata illuminazione

14. Regolatore sensitività

15. Regolatore sensibilità di risposta

PRIMA CARICA DELLA LAMPADA SOLARE

Prima di mettere in funzione la lampada è necessario caricarla. Per farlo vi sono due

possibilità:

Carica tramite il modulo solare:

Collegare il cavo del modulo solare all’unità principale.

L’interruttore AUTO / OFF che si trova sull’unità principale deve essere posizionato su

OFF. Collocare il modulo solare in una posizione in cui possa essere irradiato il più a lungo

possibile dalla luce solare. Si prega di osservare anche le indicazioni sui punti di

montaggio adatti contenute nel capitolo successivo.

A seconda della stagione, del tempo e della posizione del modulo solare, la carica può

durare fino a 4 giorni prima di poter mettere in funzione la lampada.

37

Faro a LED solare SOL 80 PLUS

C

arica tramite rete elettrica:

La carica può avvenire con l’ausilio di un alimentatore stabilizzato d’uso commerciale con

le seguenti specifiche: 12V DC, min. 400 mA, connettore 5,5/2,1 (centrale positivo).

L’interruttore AUTO / OFF che si trova sull’unità principale deve essere posizionato su

OFF. Togliere il coperchio di protezione della presa di alimentazione e collegare

l’alimentatore. Collegare poi l’alimentatore alla rete elettrica. L’indicatore di livello carica

si illumina di rosso. Lasciare l’alimentatore collegato, finché l’indicatore di livello carica

non si illumini di verde. Tale processo , a seconda del livello della batteria, può durare fino

a 16 ore. Dopo massimo 16 ore, estrarre l’alimentatore e riposizionare il coperchio di

protezione sulla presa di alimentazione.

Importante: Durante il procedimento di carica non interrompere l’alimentazione di cor-

rente, perché ciò potrebbe eventualmente tradursi in una carica incompleta della batteria.

PUNTI DI MONTAGGIO ADATTI A LAMPADA E MODULO SOLARE

Unità principale:

L’unità principale contiene la lampada, il sensore di movimento e la batteria (batteria al

piombo gel ermetica, 6 V, 4 Ah). Durante l’installazione dell’unità principale tener conto

del fatto che l’area di monitoraggio del sensore di movimento, a seconda dell’altezza a cui

viene montato, raggiunge un massimo di 180° con una portata max di 12 metri.

Fissare l’apparecchio come indicato nella fig. A o B. Utilizzare entrambe le viti fornite con

la confezione (pos. 10 della lista pezzi).

Attenzione: Nel tipo di montaggio descritto nella fig. B è assolutamente necessario fare

attenzione che non penetri dell’acqua nell’unità di illuminazione. Accertarsi che il

montaggio avvenga in un luogo riparato dalla pioggia.

Modulo solare:

Il modulo solare è la fonte di alimentazione elettrica principale della lampada solare. Essa

trasforma la luce del sole in corrente e carica la batteria. Durante il montaggio del modulo

solare, tener conto del fatto che la cella solare necessita il più possibile della LUCE

DIRETTA DEL SOLE. Quanto più a lungo la cella solare è esposta alla luce diretta del sole,

tanto più a lungo la lampada è in grado di funzionare. Il modulo solare dovrebbe essere

possibilmente orientato verso sud, in modo da ricevere un’irradiazione solare diretta.

Nell’Europa centrale si raccomanda un angolo di inclinazione da circa 30° a 40°.

Utilizzare le quattro viti fornite con la confezione (pos. 3 della lista pezzi), per montare il

modulo solare su una base solida.

38

Abb. A

Abb. B

Sud Sud

Fig. A

Fig. B

Faro a LED solare SOL 80 PLUS

REGOLAZIONE E MESSA IN FUNZIONE

Terminata con successo l’installazione della lampada solare, è possibile regolare

l’apparecchio in pochi, semplici passaggi.

Accertarsi, prima di accenderla, che la lampada solare sia stata caricata come

descritto nel capitolo »Prima carica della lampada solare«.

Sull’unità principale si trova un interruttore con due possibilità di regolazione: AUTO e OFF.

AUTO: Posizione per funzionamento con sensore di movimento.

OFF: Disattiva la funzione del sensore di movimento / lampada a LED

Posizione per la carica.

Regolazione del sensore di movimento

Una volta terminata l’operazione di carica, posizionare l’interruttore su AUTO.

Orientare il sensore di movimento nella direzione in cui si desidera rilevare i movimenti.

Posizionare il regolatore TIME sul lato inferiore del sensore di movimento su

»minimo« (-) e il regolatore LUX sulla posizione »chiaro« (



).

Testare l’area di rilevamento camminando lentamente verso la zona da monitorare.

Se la lampada solare non si accende come desiderato, occorre adeguare l’orientamento

del sensore di movimento.

Sul sensore di movimento vi sono tre regolatori:

TIME / SENS / LUX

1. TIME = durata di illuminazione: è possibile regolare la durata di tempo, per il quale la

lampada deve rimanere accesa dopo il rilevamento di un movimento, da circa 10 secon-

di ad 1 minuto. Ruotare il regolatore TIME in direzione (+), per aumentare la durata di

illuminazione, oppure in direzione (-) per ridurre la durata di illuminazione.

Attenzione: Lo spazio di tempo impostato parte dallo scatto del sensore di movimento.

Con ogni successivo rilevamento di un movimento, tale spazio di tempo riparte da capo.

2. SENS = sensitività: La sensibilità dell’apparecchio dipende dalla temperatura ambiente

Più bassa è la temperatura, più elevata è la sensibilità del sensore di movimento.

Utilizzare il regolatore SENS per regolare la sensibilità del sensore di movimento ed

equilibrare così le variazioni di temperatura ambientale.

Il sensore raggiunge la sensibilità massima, quando il regolatore SENS è ruotato

completamente in direzione (+).

3. LUX = sensibilità di risposta: Con il regolatore LUX è possibile impostare la luminosità

ambiente d’esercizio. In questo modo si evita che la lampada si accenda di giorno.

Nella posizione (



) la lampada si accende di giorno e di notte, mentre nella posizione

(

) si accende solo di notte.

È possibile regolare l’intensità di luce con cui l’unità deve entrare in funzione con il

regolatore LUX.

39

Faro a LED solare SOL 80 PLUS

SOSTITUZIONE DELLA BATTERIA

Attenzione: Quando si sostituisce la batteria, è necessario posizionare l’interrutore

sull’unità di illuminazione in posizione OFF e la presa del modulo solare deve essere

scollegata dall’unità principale.

Per sostituire la batteria smontare prima di tutto l’apparecchio dalla sua base.

Allentare quindi le viti dell’alloggiamento sul lato posteriore dell’unità di illuminazione.

Allentare con cura il cavo di connessione della batteria ed allontanare il supporto della

batteria. Togliere la batteria dall’alloggiamento ed inserire una batteria nuova.

Riassemblare l’apparecchio seguendo il procedimento inverso.

Attenzione: Al collegamento della batteria controllarne la corretta polarità.

In caso di errata polarità l’apparecchio potrebbe subire dei danni.

INDICAZIONI GENERALI DI SICUREZZA

1. Non utilizzare alcun altro modulo solare che non sia quello fornito. L’utilizzo di un altro

modulo solare può causare lesioni o danni alla lampada e far decadere la garanzia.

2. Posare il cavo in modo che sia ben fissato e non rappresenti alcun pericolo (ad es.

pericolo di inciampare).

Non continuare ad utilizzare la lampada solare se il cavo è danneggiato o difettoso.

PULIZIA

Mantenere il sensore di movimento pulito da polvere e depositi, pulendolo di quando in

quando con un panno umido. Non utilizzare sostanze chimiche o abrasive per pulire

l’apparecchio. Assicurarsi, inoltre, che il modulo solare sia sempre libero da sporcizia e

depositi. Una cella solare sporca non è in grado di caricare completamente la batteria.

Ciò può comportare un prematuro invecchiamento della batteria ed un funzionamento

inattendibile dell’apparecchio.

MAGAZZINAGGIO

Seguire questi passaggi nel caso si desideri tenere la propria lampada in casa per più di

due o tre giorni, in modo da evitare danni alla batteria:

1. Posizionare l’interruttore su OFF.

2. Depositare la lampada ed il modulo solare dove siano quotidianamente esposti alla

luce del sole o ambientale. La batteria necessita di luce per mantenere la carica

durante il magazzinaggio.

3. Durante un magazzinaggio prolungato, l’unità deve essere caricata ogni quattro mesi.

Per ottenere la massima efficienza, non depositarla per periodi di tempo prolungati.

OSSERVARE LE SEGUENTI RISOLUZIONI DI PROBLEMI:

1. Problema: La lampada non si accende muovendosi nell’area di monitoraggio.

Possibili soluzioni: Accertarsi che:

- L’interruttore sia in posizione »AUTO«.

- Il regolatore LUX non sia troppo spostato in direzione (

).

- Il sensore di movimento sia regolato in modo tale da poter rilevare i movimenti.

- La cellula solare sia orientata in modo tale da ricevere, durante il giorno, quanta più

luce solare diretta possibile.

- La carica della batteria non sia troppo bassa (caricare per 3-4 giorni solari con

l’interruttore su OFF).

2. Problema: La luce si accende durante il giorno.

Possibile soluzione: Accertarsi che il regolatore LUX non sia troppo spostato in

direzione (



).

40
