Indesit PI 604: Установка

RS

45

!

 Важно сохранить данное руководство для его

последующих консультаций. В случае продажи,

передачи изделия или при переезде на новое

место жительства необходимо проверить, чтобы

руководство оставалось вместе с изделием, для

того чтобы его новый владелец мог ознакомиться

с правилами эксплуатации и с соответствующими

предупреждениями.

!

 Внимательно прочитайте инструкции: в них

содержатся  важные сведения об установке,

эксплуатации и безопасности изделия.

Размещение

!

 Не разрешайте детям играть с упаковочными

материалами. Упаковка должна быть уничтожена в

соответствии с правилами раздельного сбора

мусора (

см. Предосторожности и рекомендации

).

!

 Установка изделия производится в соответствии

с данными инструкциями квалифицированными

специалистами. Неправильная установка изделия

может стать причиной повреждения имущества и

причинить ущерб людям и домашним животным.

Встроенный монтаж

Возможна установка рядом с кухонными

элементами, высота которых не превышает

рабочую поверхность. Для правильной установки

варочной панели необходимо соблюдать

следующие меры предосторожности:

• Кухонные элементы, расположенные рядом с

кухонной плитой, высота которых превышает

уровень варочной панели, должны находиться

на расстоянии не менее 600 мм от края

варочной панели.

• Вытяжка должна быть установлена в соответствии с

руководством по эксплуатации вытяжки и в любом

случае на высоте не менее 650 мм.

• Навесные кухонные шкафы, прилегающие к

кухонной вытяжке,

должны располагаться

на высоте 420 мм от

кухонного топа (

см.

схему).

Если варочная панель

устанавливается под

навесным шкафом,

последний должен

располагаться на

высоте не менее 700

мм от кухонного топа

(

см. схему).

• Размеры ниши кухонного элемента должны

соответствовать схеме. В крепежный комплект

входят крепежные крюки для крепления

варочной панели на кухонной рабочей

поверхности толщиной от 20 до 40 мм.

Для надежного крепления варочной панели

рекомендуется использовать все прилагающиеся

крюки.

Схема крепления крюков

!

 Используйте крюки из комплекта

«вспомогательные принадлежности»

• Если варочная панель не устанавливается

сверху встроенного духовог шкафа,

необходимо вставить деревянную панель в

качестве изоляции. Эта панель должна быть

установлена на расстоянии не менее 20 мм от

нижней части варочной панели.

Вентиляция

Для обеспечения надлежащей вентиляции

необходимо снять заднюю панель ниши кухонного

элемента. Рекомендуется установить духовой

шкаф на два деревянных бруска или на сплошное

основание с отверстием диаметром не менее 45 х

560 мм (

см. схемы).

Установка

600mm min.

600mm min.

700mm min.

560 mm.

45 mm.

Монтаж крюка для

опорных брусков

H=20 мм

Монтаж крюка для

опорных брусков

H=30 мм

Спереди

Сзади

Монтаж крюка для

опорных брусков

H=40мм

555 mm

55 mm

475 mm

20

30

40

46

RS

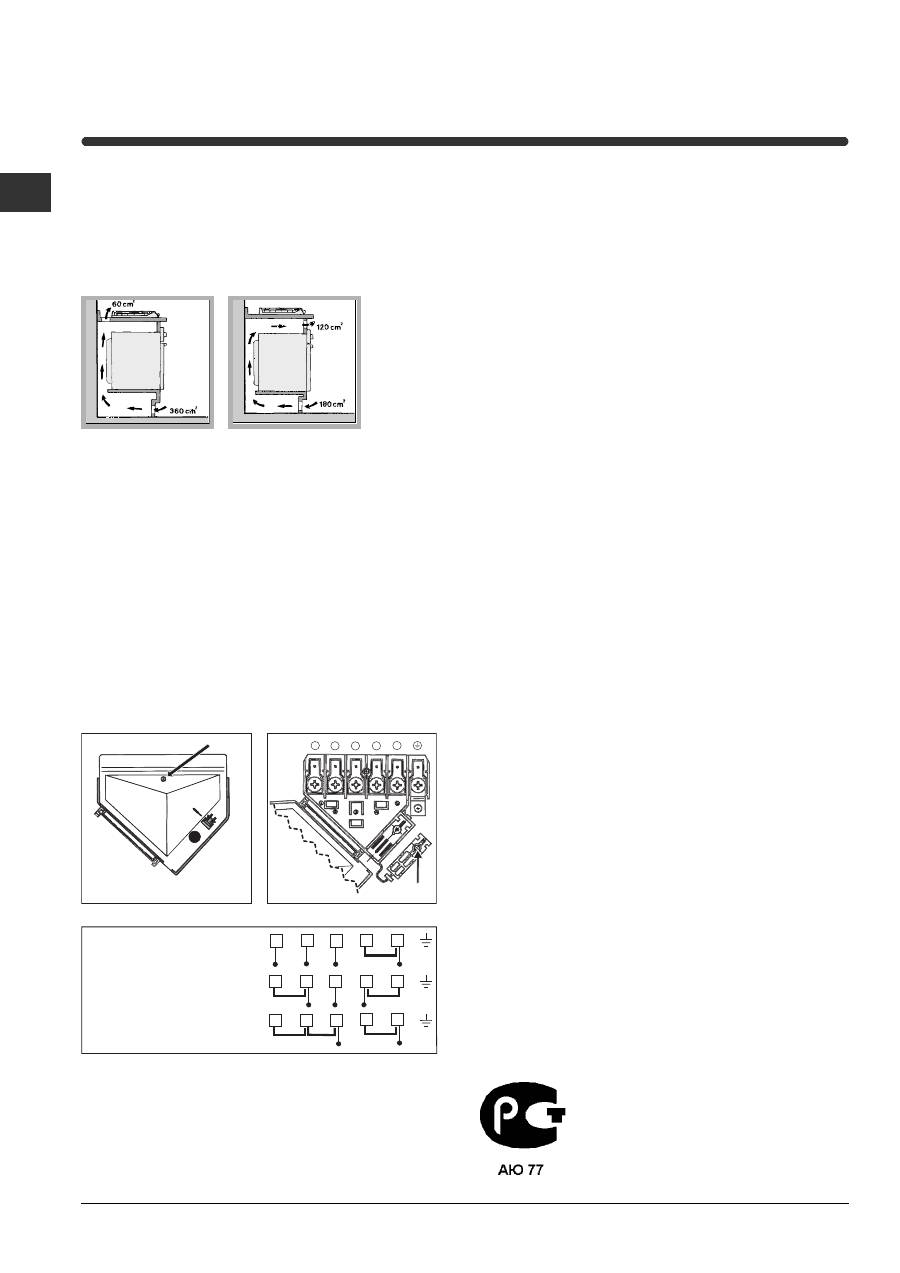

Если варочная панель устанавливается сверху

встроенного духового шкафа, не оснащенного

принудительной охладительной вентиляцией, для

надлежащей вентиляции внутри кухонного

элемента необходимо проделать вентиляционные

отверстия для циркуляции воздуха (

см.схемы

).

Электрическое подключение

Некоторые электрические панели не оснащены

проводом электропитания, так как провод

расчитывается под конкретный тип

электропроводки (смотрите таблицу соединений

ниже). Подсоединение провода производится

следующим образом:

• Открыть зажимную коробку, отвинтив винт “

V

” и

открыть крышку (

см.схему).

•

Соединить провода согласно схеме,

изображенной на рисунке.

• Закрепить кабель к держателю “

F

”, закрыть и

зафиксировать крышку с помощью винта “

V

”

(

см.схему

).

Подсоединение сетевого кабеля к сети

электропитания

Установите на сетевой кабель нормализованную

штепсельную вилку, расчитанную на нагрузку,

указанную на заводской табличке.

В случае прямого подключения к сети

электропитания между кухонной плитой и сетью

необходимо установить мультиполярный

выключатель с минимальным расстоянием между

контактами 3 мм, рассчитанный на данную

нагрузку и соответствующий действующим

нормативам (выключатель не должен размыкать

провод заземления). Сетевой кабель должен быть

расположен таким образом, чтобы ни в одной

точке его температура не превышала температуру

помещения более чем 50°C.

!

 Электромонтер несет ответственность за

правильное подключение изделия к электрической

сети и за соблюдение правил безопасности.

Перед подключением изделия к сети

электропитания проверьте следующее:

• розетка должна быть соединена с заземлением и

соответствовать нормативам;

• сетевая розетка должна быть рассчитана на

максимальную потребляемую мощность

изделия, указанную на табличке с техническими

характеристиками;

• напряжение и частота тока сети должны

соответствовать электрическим данным изделия;

• сетевая розетка должна быть совместима со

штепсельной вилкой изделия. В противном

случае замените розетку или вилку; не

используйте удлинители или тройники.

!

 Изделие должно быть установлено таким

образом, чтобы электрический провод и сетевая

розетка были легко доступны.

!

 Электрический провод изделия не должен быть

согнут или сжат.

!

 Регулярно проверяйте состояние сетевого кабеля

и в случае необходимости поручите его замену

только уполномоченным техникам (

см. Сервисное

обслуживание

).

!

 Производитель не несет ответственности за

последствия несоблюдения перечисленных выше

требований.

!

 В случае установки варочной панели сверху

духового шкафа, встроенного в кухонный элемент,

электрическое подсоединение варочной панели и

духового шкафа должно выполняться раздельно

по причинам безопасности, а так же для легкого

съема духового шкафа.

F

V

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

R

S

T

N

R

S N

R

N

380-400V 3N~

H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N~

H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N~

H05RR-F 3x2.5 CEI-UNEL 35363
