Indesit PI 604: Instalação

27

PT

!

 É importante guardar este folheto para poder consultá-

lo a qualquer momento. No caso de venda, cessão ou

mudança, assegure-se que o mesmo permanece com o

aparelho para informar o novo proprietário sobre o

funcionamento e sobre as respectivas advertências.

!

 Leia com atenção as instruções: há informações

importantes sobre a instalação, a utilização e a

segurança.

Posicionamento

!

 As embalagens não são brinquedos para as crianças e

devem ser eliminadas em conformidade com as regras

de colecta diferenciada (

veja em Precauções e

Conselhos

).

!

 A instalação deve ser realizada segundo estas

instruções e por pessoal profissional qualificado. Uma

instalação errada pode causar danos a pessoas,

animais ou objectos.

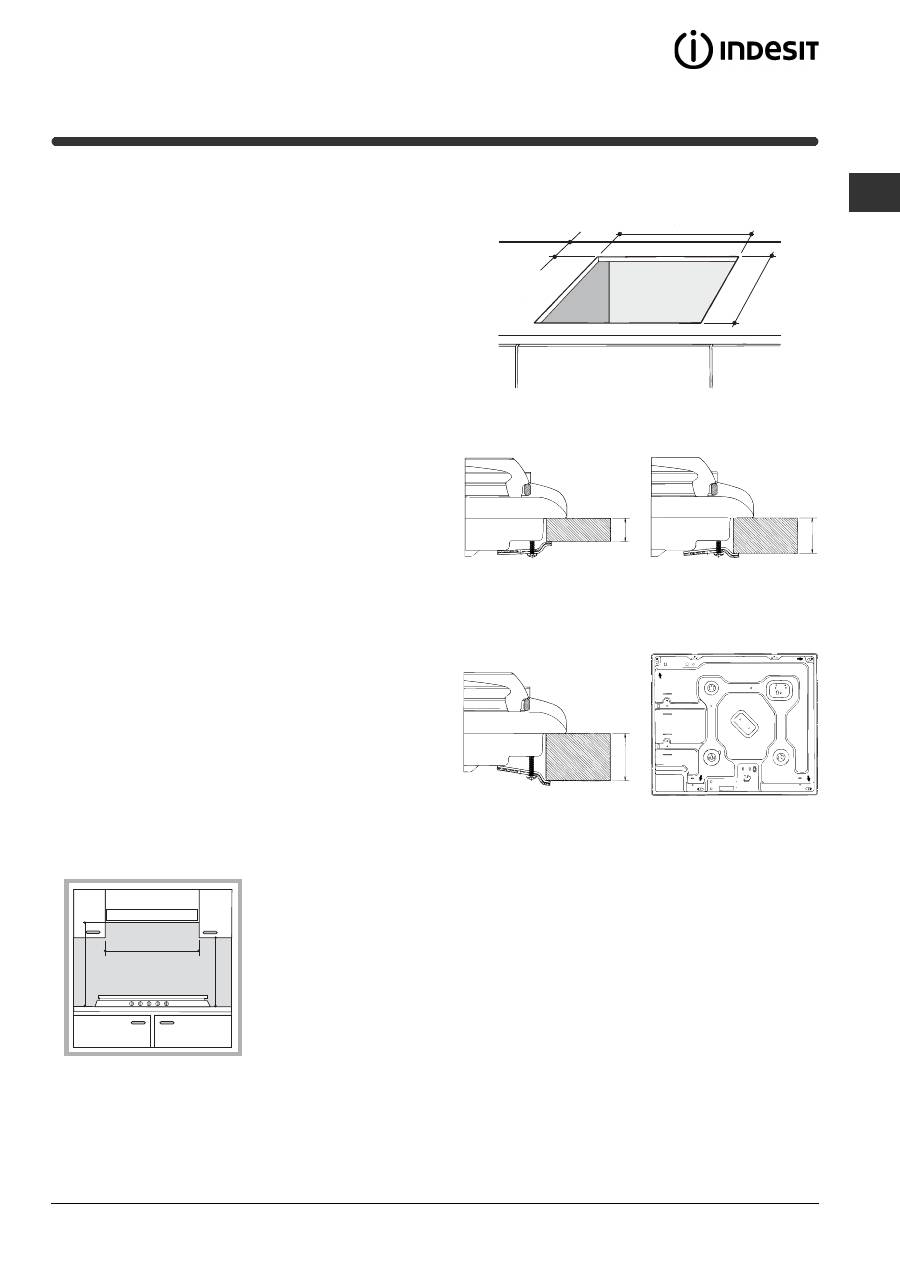

Encaixe

E’ possível instalá-los ao lado de móveis cuja altura não

ultrapasse a do plano de trabalho. Para instalar

correctamente o plano de cozedura é necessário

obedecer as seguintes regras:

• Os móveis situados ao lado, com altura superior

aquela do plano de trabalho, devem ser situados ao

menos 600 mm do bordo do mesmo plano.

• Os exaustores devem ser instalados segundo os

requisitos indicados nos livretes de instruções dos

próprios exaustores e, em todo o caso, a uma distância

mínima de 650 mm.

•  Posicionar as partes suspensas adjacentes à capa

em uma altura mínima do

top de 420 mm (

veja a

figura

).

•  Se o plano de

cozedura for instalado

embaixo de uma

prateleira, esta deverá

estar pelo menos a 700

mm do plano de trabalho

(

veja a figura

).

• O vão do móvel deverá ter as medidas indicadas na

figura. Há ganchos prendedores que possibilitam

prender o plano sobre um top desde 20 até 40 mm.

de espessura.

Para prender bem o plano é aconselhável utilizar

todos os ganchos que houver.

Esquema para prender os ganchos

!

 Utilize os ganchos fornecidos dentro da “embalagem

dos acessórios”

Instalação

600mm min.

600mm min.

700mm min.

555 mm

55 mm

475 mm

20

30

40

Posição do gancho para

Alt. = 20 mm.

Posição do gancho para

Alt. = 30 mm.

Posição do gancho para

Alt. = 40 mm.

Frente

Atrás

•  Se o plano de cozedura não for instalado sobre um

forno de encaixar, é necessário inserir um painel de

madeira como isolamento. O mesmo deverá ser

posicionado a uma distância mínima de 20 mm da

parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a

parede traseira do vão. É preferível instalar o forno de

maneira que apoie-se sobre duas ripas de madeira, ou

sobre uma tábua com uma abertura de pelo menos 45 x

560 mm. (

veja as figuras

).

28

PT

No caso de instalação sobre um forno de encaixar sem

ventilação forçada de arrefecimento, para consentir uma

adequada ventilação no interior do móvel devem ser

asseguradas tomadas de ar de entrada e saída (

veja as

figuras

).

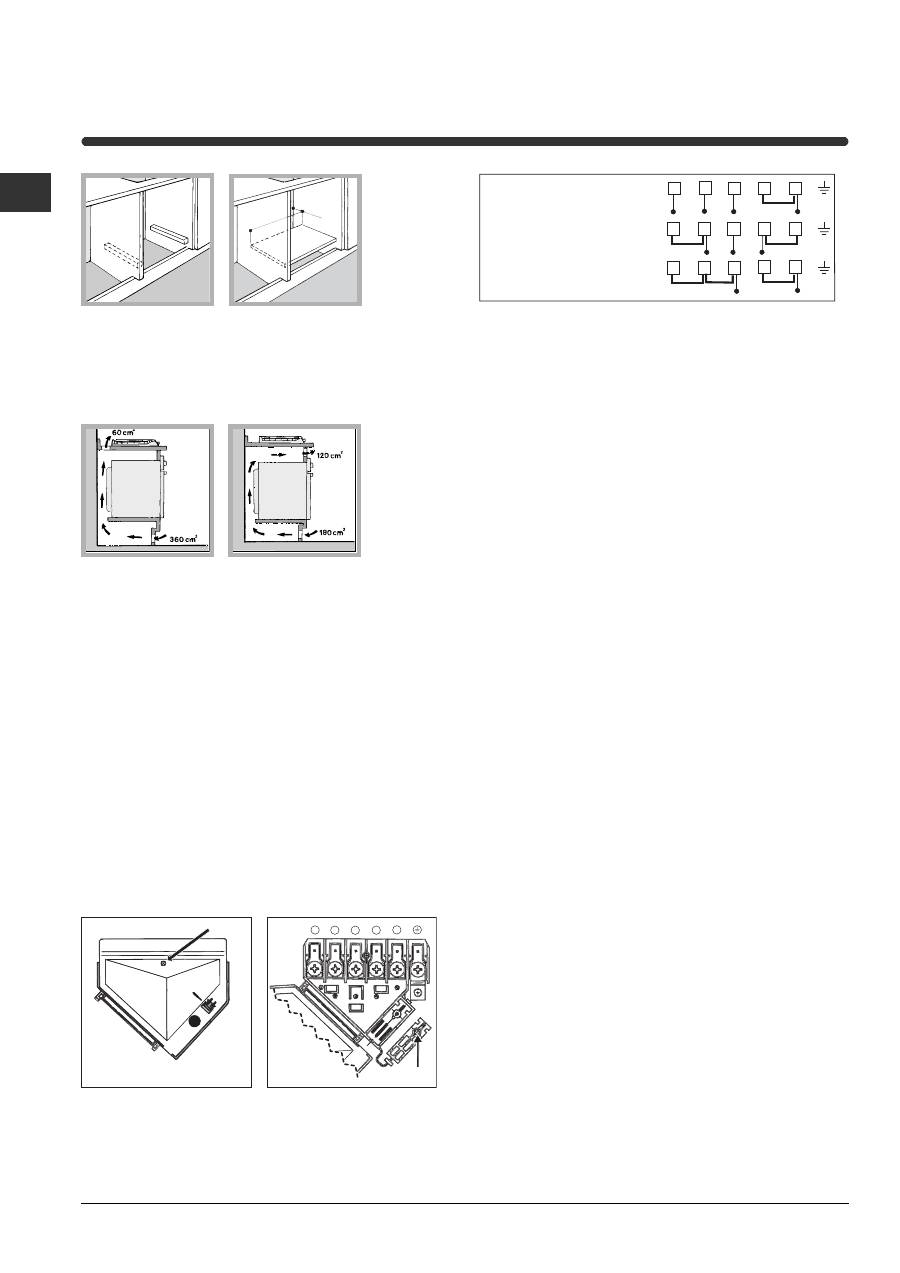

Ligação eléctrica

Os planos eléctricos não estão providos de cabo de

alimentação dado que o cabo deve ser dimensionado

com base no tipo de conexão eléctrica utilizada (ver

tabela de conexão seguinte). Para conectar o cabo

proceder como a seguir:

• Abrir a caixa de bornes desparafusando o parafuso

“

V

” e abrir a tampa (

veja figura

).

• Ligar os fios de acordo com o diagrama indicado na

figura.

• Fixar o cabo no prendedor de cabo “

F

”, fechar

novamente e fixar a tampa com o parafuso “

V

” (

veja

figura

).

Ligação do cabo de fornecimento à rede eléctrica

Monte no cabo uma ficha em conformidade com as

normas para a carga indicada na placa de identificação.

No caso de uma ligação directa à rede, será necessário

interpor, entre o aparelho e a rede, um interruptor

omnipolar com abertura mínima entre os contactos de 3

mm. na dimensão certa para a carga e em conformidade

com as normas em vigor (a ligação à terra não deve ser

interrompida pelo interruptor). O cabo de alimentação

deve ser colocado de maneira que em nenhum ponto

ultrapasse de 50°C a temperatura do ambiente.

!

 O técnico instalador é responsável pela realização

certa da ligação eléctrica e da obediência das regras de

segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na placa

de identificação;

• a tensão de alimentação seja entre os valores da

placa de identificação;

• a tomada seja compatível com a ficha do aparelho.

Em caso contrário, substitua a tomada ou a ficha; não

empregue extensões nem tomadas múltiplas.

!

 Depois de ter instalado o aparelho, o acesso ao cabo

eléctrico e à tomada da corrente deve ser fácil.

!

 O cabo não deve ser dobrado nem comprimido.

!

 O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (

veja a

Assistência Técnica

).

!

 A empresa exime-se de qualquer responsabilidade se

estas regras não forem obedecidas.

!

 No caso de instalação acima de um forno de encaixar,

a ligação eléctrica do plano e a do forno precisam ser

realizadas separadamente, seja por razões de

segurança eléctrica, seja para facilitar uma eventual

remoção do forno.

560 mm.

45 mm.

F

V

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

R

S

T

N

R

S N

R

N

380-400V 3N~

H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N~

H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N~

H05RR-F 3x2.5 CEI-UNEL 35363
