Indesit PI 604: Installation

DE

39

!

 Bewahren Sie diese Bedienungsanleitung bitte sorgfältig

auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen

Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs

oder einer Übergabe an einen anderen Benutzer das Gerät

stets begleitet, damit auch der Nachbesitzer die Möglichkeit

hat, darin nachschlagen zu können.

!

 Lesen Sie bitte folgende Hinweise aufmerksam durch, sie

liefern wichtige Informationen hinsichtlich der Installation,

dem Gebrauch und der Sicherheit.

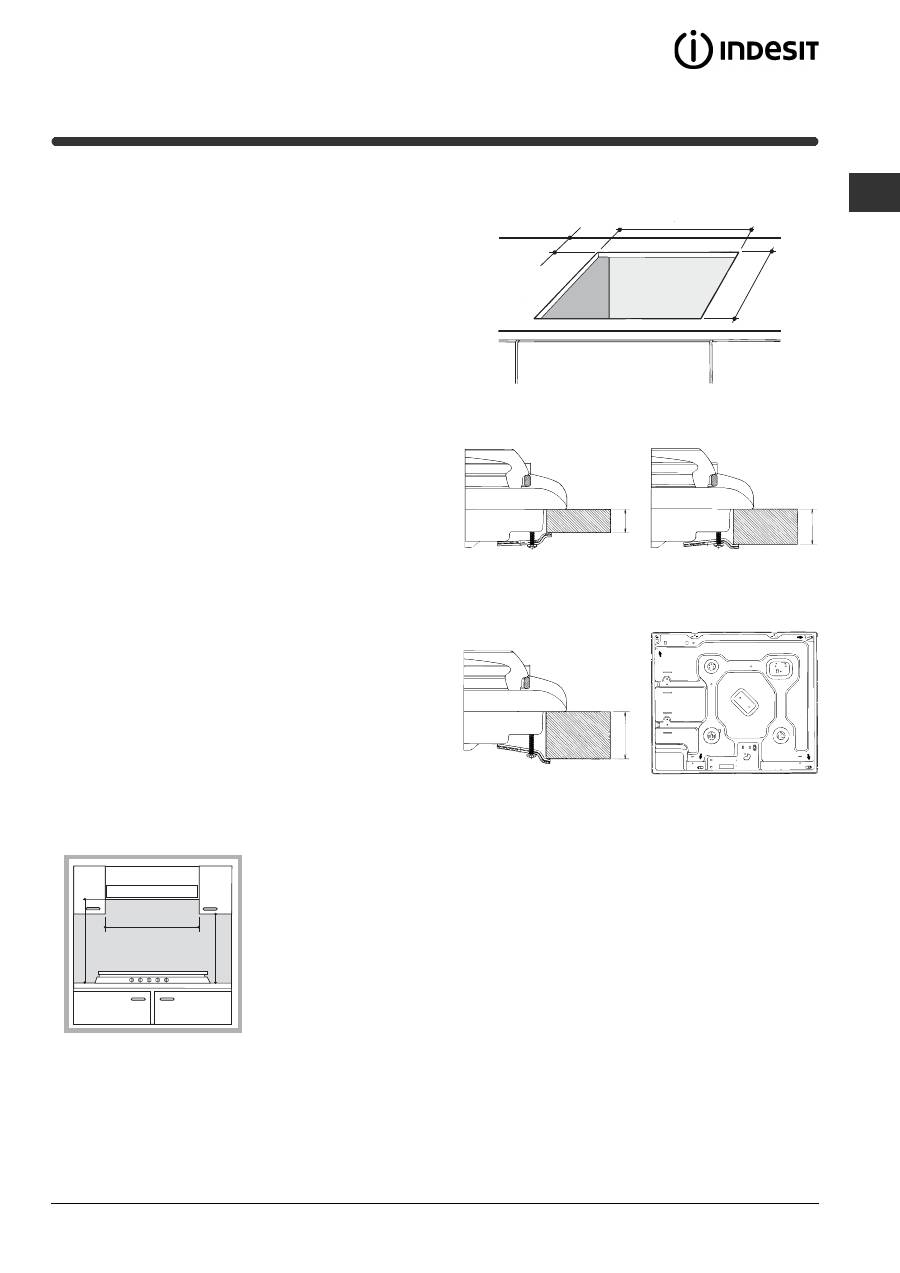

Aufstellung

!

 Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist

entsprechend den Vorschriften zur getrennten

Müllsammlung zu entsorgen (

siehe Vorsichtsmaßregeln und

Hinweise

).

!

 Die Installation ist gemäß den vorliegenden Anweisungen

und von Fachpersonal durchzuführen. Jede unsachgemäße

Installation kann Menschen und Tiere gefährden oder

Sachschaden verursachen.

Einbau

Überhitzen ausgelegt und können somit neben Schränke

installiert werden, deren Höhe die der Arbeitsplatte nicht

überschreiten. Um eine korrekte Installation der Kochmulde

zu gewährleisten, sind folgende Vorsichtsmaßregeln zu

beachten:

•  Angrenzende Schränke, deren Höhe die der Arbeitsplatte

überschreiten, müssen einen Abstand vom Rand der

Kochmulde von mindestens 600 mm aufweisen.

•  Dunstabzugshauben sind gemäß den in den

Gebrauchsanleitungen der Dunstabzugshaube

aufgeführten Anweisungen zu installieren und zwar in

einem Abstand von mindestens 650 mm.

•  Die an die Dunstabzugshaube angrenzenden

Hängeschränke sind in einem Abstand von mindestens

420 mm von der

Arbeitsplatte aufzuhängen

(

siehe Abbildung

).

•  Sollte die Kochmulde

unter einem Hängeschrank

installiert werden, muss

zwischen Hängeschrank

und Arbeitsplatte ein

Abstand von mindestens

700 mm bestehen (

siehe

Abbildung

).

•  Der Schrankausschnitt muss die auf der Abbildung

angegebenen Abmessungen aufweisen. Die Kochmulde

wird mit Hilfe von Haken auf der zwischen 20 und 40 mm

starken Arbeitsplatte befestigt.

Um eine optimale Befestigung der Kochmulde zu

gewährleisten, sollten sämtliche zur Verfügung stehenden

Haken verwendet werden.

Schema zur Befestigung der Haken

!

 Verwenden Sie die im Beipack “Zubehör” befindlichen

Installation

600mm min.

600mm min.

700mm min.

555 mm

55 mm

475 mm

20

30

40

Position der Haken für

Arbeitsplatten

H=20mm

Position der Haken für

Arbeitsplatten

H=30mm

Position der Haken für

Arbeitsplatten

H=40mm

Vorne

Hinten

Haken.

•  Wird die Kochmulde nicht über einem Einbaubackofen

installiert, ist unter der Kochmulde eine Holzplatte zur

Isolierung anzubringen. Dabei muss ein Mindestabstand

von 20 mm von der Kochmuldenunterseite eingehalten

werden.

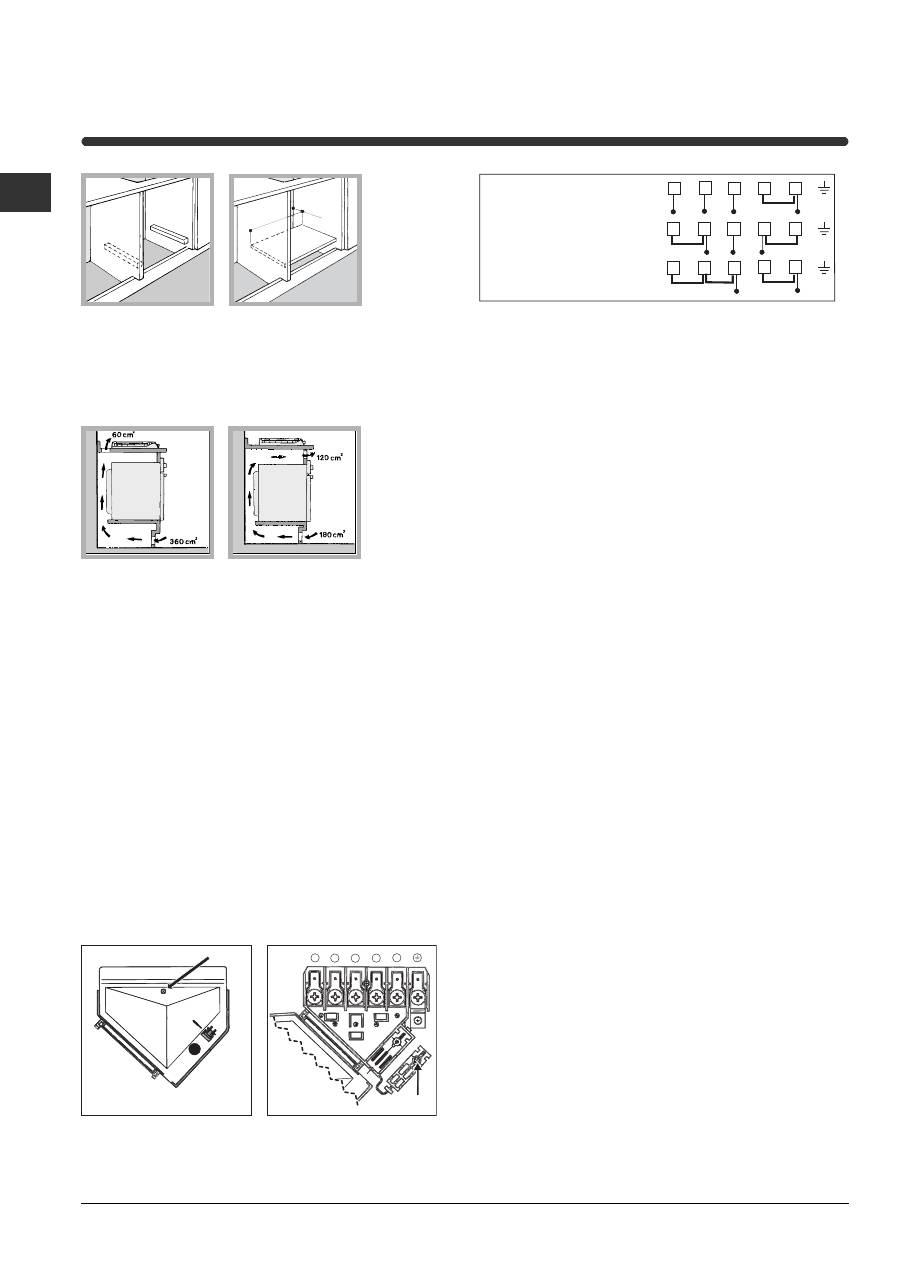

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die

Rückwand des Schrankumbaus abgenommen werden. Der

Backofen sollte möglichst so installiert werden, dass er auf

zwei Holzleisten oder aber auf einer durchgehenden Fläche

aufliegt, die über einen Ausschnitt von mindestens 45 x 560

mm verfügt (

siehe Abbildungen

).

40

DE

Bei Installation über einem Einbaubackofen ohne

Kühlsystem-Zwangsbelüftung müssen Ab- und

Zuluftöffnungen vorgesehen werden, um eine geeignete

Belüftung im Innern des Umbauschrankes zu gewährleisten

(

siehe Abbildungen

).

Elektroanschluss

Die Elektrokochmulden sind nicht mit einem

Versorgungskabel ausgestattet, da das Kabel je nach der

Art des Elektroanschlusses zu bemessen ist (siehe

nachfolgendes Anschlussschema). Für den Anschluss des

Kabels gehen Sie wie nachfolgend beschrieben vor:

• Öffnen Sie das Klemmengehäuse, indem Sie die

Schraube “

V

” herausschrauben, und öffnen Sie den

Deckel (

siehe Abbildung

).

• Schließen Sie die Drähte gemäß dem auf der Abbildung

veranschaulichten Diagramm an.

• Befestigen Sie das Netzkabel in der hierfür vorgesehenen

Kabelklemme “

F

”, schließen Sie den Deckel des

Klemmengehäuses und befestigen Sie ihn wieder mit der

Schraube “

V

” (

siehe Abbildung

).

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die

auf dem Typenschild angegebene Belastung (

siehe

nebenstehende Tabelle

).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist

zwischen Stromnetz und Gerät ein allpoliger, der Last und

den einschlägigen Vorschriften entsprechender Schalter mit

einer Mindestöffnung der Kontakte von 3 mm

zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht

unterbrochen werden.) Das Versorgungskabel muss so

verlegt werden, dass es an keiner Stelle einer Temperatur

ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

!

 Der Installateur ist für den ordnungsgemäßen elektrischen

Anschluss sowie die Einhaltung der Sicherheitsvorschriften

verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen

Bestimmungen entspricht;

• die Netzsteckdose für die auf dem Typenschild

angegebene maximale Leistungsaufnahme des Gerätes

ausgelegt ist;

• die Netzspannung im Bereich der auf dem Typenschild

angegebenen Werte liegt;

• die Netzsteckdose mit dem Netzstecker kompatibel ist.

Sollte dies nicht der Fall sein, wechseln Sie bitte die

Netzsteckdose oder den Netzstecker aus; verwenden Sie

keine Verlängerungen und Mehrfachsteckdosen.

!

 Netzkabel und Steckdose müssen bei installiertem Gerät

leicht zugänglich sein.

!

 Das Netzkabel darf nicht gebogen oder eingeklemmt

werden.

!

 Das Kabel muss regelmäßig kontrolliert werden und darf

nur durch autorisiertes Fachpersonal ausgetauscht werden

(

siehe Kundendienst

).

!

 Der Hersteller lehnt jede Verantwortung ab, falls diese

Vorschriften nicht eingehalten werden sollten.

!

 Wird die Kochmulde über einem Einbaubackofen installiert,

muss der Elektroanschluss der Kochmulde sowie der des

Backofens getrennt voneinander vorgenommen werden.

Dadurch wird eine ausreichende elektrische Sicherheit

gewährleistet und das Herausziehen des Backofens

erleichtert.

560 mm.

45 mm.

F

V

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

R

S

T

N

R

S N

R

N

380-400V 3N~

H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N~

H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N~

H05RR-F 3x2.5 CEI-UNEL 35363
