Indesit PI 604: Het installeren

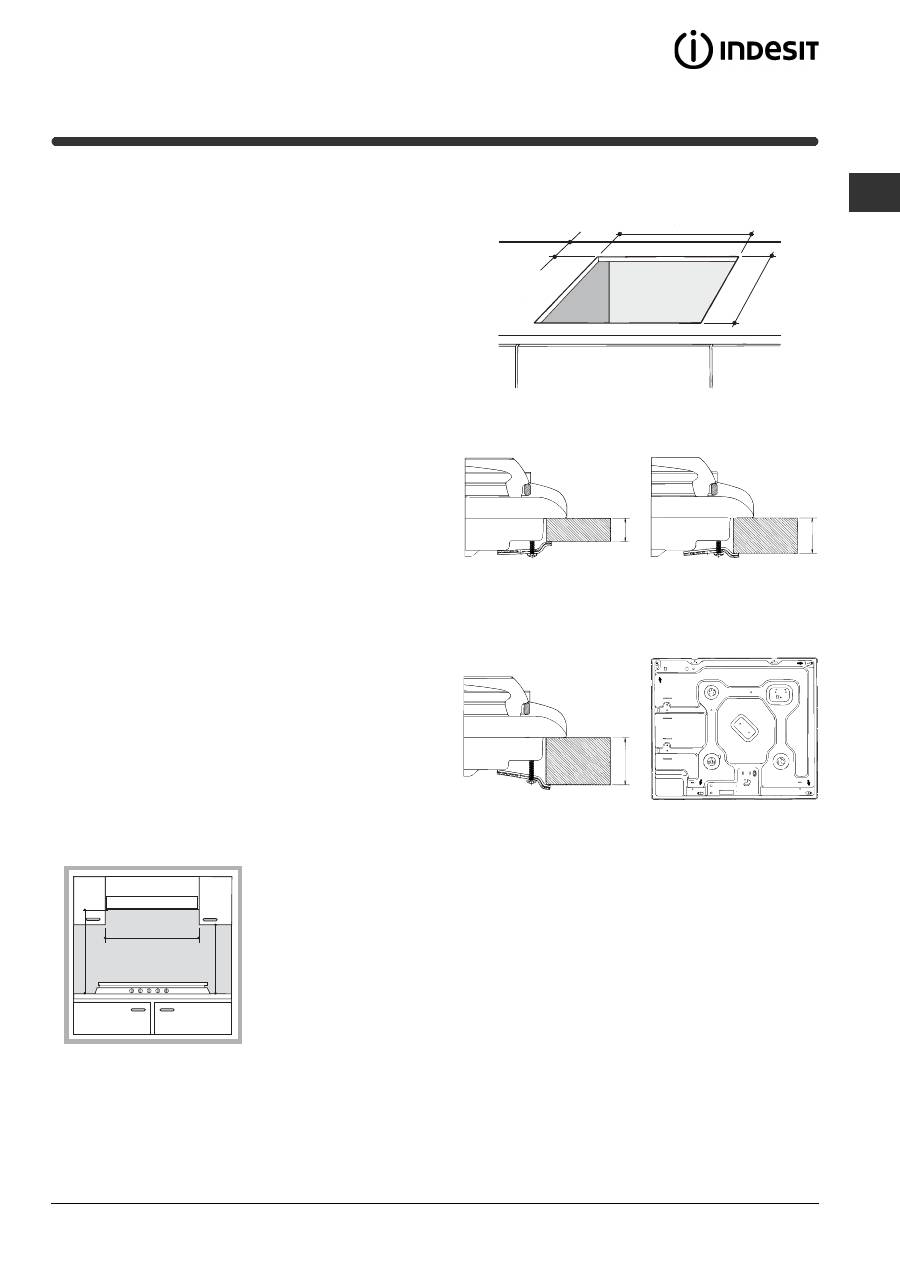

33

NL

!

 Bewaar dit boekje zorgvuldig voor eventuele verdere

raadpleging. Wanneer u het product weggeeft, verkoopt, of

wanneer u verhuist, dient u dit boekje bij het apparaat te

bewaren zodat alle nodige informatie voorhanden blijft.

!

 Lees de gebruiksaanwijzingen zorgvuldig door: er staat

belangrijke informatie in over installatie, gebruik en

veiligheid.

Plaatsing

!

 Het verpakkingsmateriaal is niet bestemd voor kinderen en

dient daarom te worden weggegooid volgens de geldende

normen voor gescheiden afvalverzameling (

zie

Voorzorgsmaatregelen en advies

).

!

 De installatie moet worden uitgevoerd door een bevoegde

installateur en volgens de instructies van de fabrikant. Een

verkeerde installatie kan schade berokkenen aan personen,

dieren of dingen.

Inbouw

Zodat ze geplaatst kunnen worden naast meubels die niet

hoger zijn dan de aanrecht. Voor een juiste installatie van de

kookplaat moeten de volgende voorzorgsmaatregelen in

acht worden genomen:

• De meubels die direct naast de kookplaat staan en

hierboven uitsteken, moeten op minstens 600 mm van de

rand van de plaat staan.

• Een afzuigkap moet worden geïnstalleerd volgens de

voorschriften die u kunt vinden in het instructieboekje van

de afzuigkap zelf en in ieder geval op een afstand van

minstens 650 mm.

• Hang de keukenkastjes naast de kap op een minimum

hoogte van 420 mm van het keukenblad (

zie afbeelding

).

•  Als de kookplaat onder

een keukenkastje wordt

geplaatst, moet deze zich

op een afstand van

minstens 700 mm van het

keukenblad bevinden (

zie

afbeelding

).

•  De opening van het

meubel moet de

afmetingen hebben die in

de afbeelding zijn

aangegeven. De bevestigingsklemmen maken een

bevestiging mogelijk van de kookplaat aan een

keukenblad van tussen de 20 en 40 mm dik.

Voor een goede bevestiging raden wij u aan alle

bijgeleverde haken te gebruiken.

Schema voor bevestiging van de haken

!

 Gebruik de haken die u vindt in de

“toebehorenverpakking”

Het installeren

600mm min.

600mm min.

700mm min.

555 mm

55 mm

475 mm

20

30

40

Stand haak voor

keukenblad

H=20mm

Stand haak voor

keukenblad

H=30mm

Stand haak voor

keukenblad

H=40mm

Voor

Achter

• Als de kookplaat niet boven een inbouwoven wordt

geïnstalleerd, moet u een houten isolatieplank

aanbrengen. Deze moet op een minimum afstand van 20

mm van de onderkant van de kookplaat worden

geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant

van het meubel verwijderen. Het verdient de voorkeur de

oven op twee houten balken te plaatsen, of eventueel op

een enkele plank die een opening heeft van tenminste 45 x

560 mm (

zie afbeeldingen

).

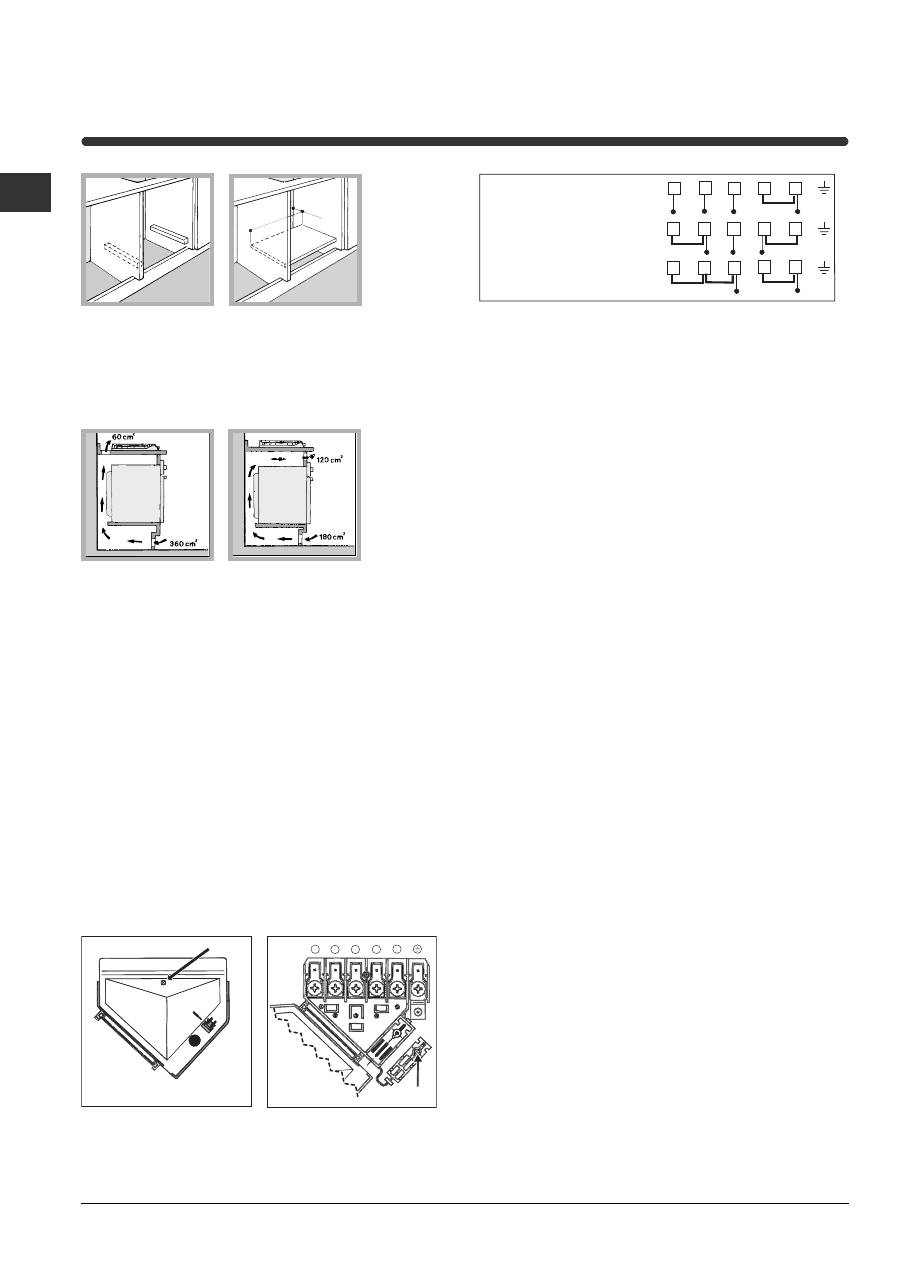

34

NL

Als de kookplaat wordt geïnstalleerd boven een inbouwoven

die niet beschikt over een afkoelmechanisme met ventilator,

moet de nodige ventilatie binnen het meubel worden bereikt

door het creëren van openingen voor de toe- en afvoer van

de lucht. (

zie afbeeldingen

).

Elektrische aansluiting

De elektrische kookplaten zijn niet voorzien van een

voedingskabel aangezien deze moet worden aangepast aan

het soort elektrische aansluiting dat wordt gebruikt (zie het

volgende schema voor de aansluitingen). Voor het

aanbrengen van de voedingskabel moet u als volgt te werk

gaan:

• Open de aansluitdoos door de schroef “

V

” los te

schroeven en open de deksel (

zie afbeelding

).

• Sluit de draden aan volgens het diagram in de

afbeelding.

• Bevestig de voedingskabel in de kabelklem “

F

”, sluit de

deksel en bevestig hem met de schroef “

V

” (

zie

afbeelding

).

Het aansluiten van de voedingskabel aan het elektrische

net

Gebruik voor de voedingskabel een stekker die

genormaliseerd is voor de lading aangegeven op het

typeplaatje.

Wanneer het apparaat rechtstreeks op het net wordt

aangesloten moet u tussen het apparaat en het net een

meerpolige schakelaar aanbrengen met een afstand tussen

de contacten van minstens 3mm, aangepast aan het

elektrische vermogen en voldoend aan de geldende normen

(de aarding mag niet worden onderbroken door de

schakelaar). De voedingskabel moet zodanig worden

geplaatst dat hij nergens een temperatuur bereikt van 50°C

hoger dan de kamertemperatuur.

!

 De installateur is verantwoordelijk voor een correcte

elektrische aansluiting en het in acht nemen van de

veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende

normen;

• het stopcontact in staat is het maximale vermogen van

het apparaat te dragen, zoals aangegeven op het

typeplaatje;

• de spanning zich bevindt tussen de waarden die staan

aangegeven op het typeplaatje;

• het stopcontact en de stekker overeenkomen. Als dat niet

zo is, dient u ofwel de stekker ofwel het stopcontact te

vervangen; gebruik geen verlengsnoeren of

dubbelstekkers.

!

 Wanneer het apparaat geïnstalleerd is moeten het snoer en

het stopcontact gemakkelijk te bereiken zijn.

!

 De kabel mag niet worden gebogen of samengedrukt.

!

 De kabel moet van tijd tot tijd worden gecontroleerd en

mag alleen door erkende monteurs worden vervangen (

 zie

Service

).

!

 De fabrikant kan nergens aansprakelijk voor worden

gesteld als deze normen niet worden nageleefd.

!

 Als het fornuis wordt geïnstalleerd boven een inbouwoven

moeten de elektrische aansluitingen van fornuis en oven

apart worden uitgevoerd, zowel voor veiligheidsredenen als

voor het eventueel makkelijker verwijderen van de oven.

560 mm.

45 mm.

F

V

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

R

S

T

N

R

S N

R

N

380-400V 3N~

H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N~

H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N~

H05RR-F 3x2.5 CEI-UNEL 35363
