Indesit PI 604: Instalación

ES

21

!

 Es importante conservar este manual para poder

consultarlo en todo momento. En caso de venta, de

cesión o de mudanza, verifique que permanezca junto al

aparato para informar al nuevo propietario sobre su

funcionamiento y sobre las advertencias

correspondientes.

!

 Lea atentamente las instrucciones: contienen

importante información sobre la instalación, el uso y la

seguridad.

Colocación

!

 Los embalajes no son juguetes para niños y se deben

eliminar según las normas para la recolección de

residuos (

ver Precauciones y consejos

).

!

 La instalación se debe realizar siguiendo estas

instrucciones y por personal profesionalmente

calificado. Una instalación incorrecta puede producir

daños a personas, animales o cosas.

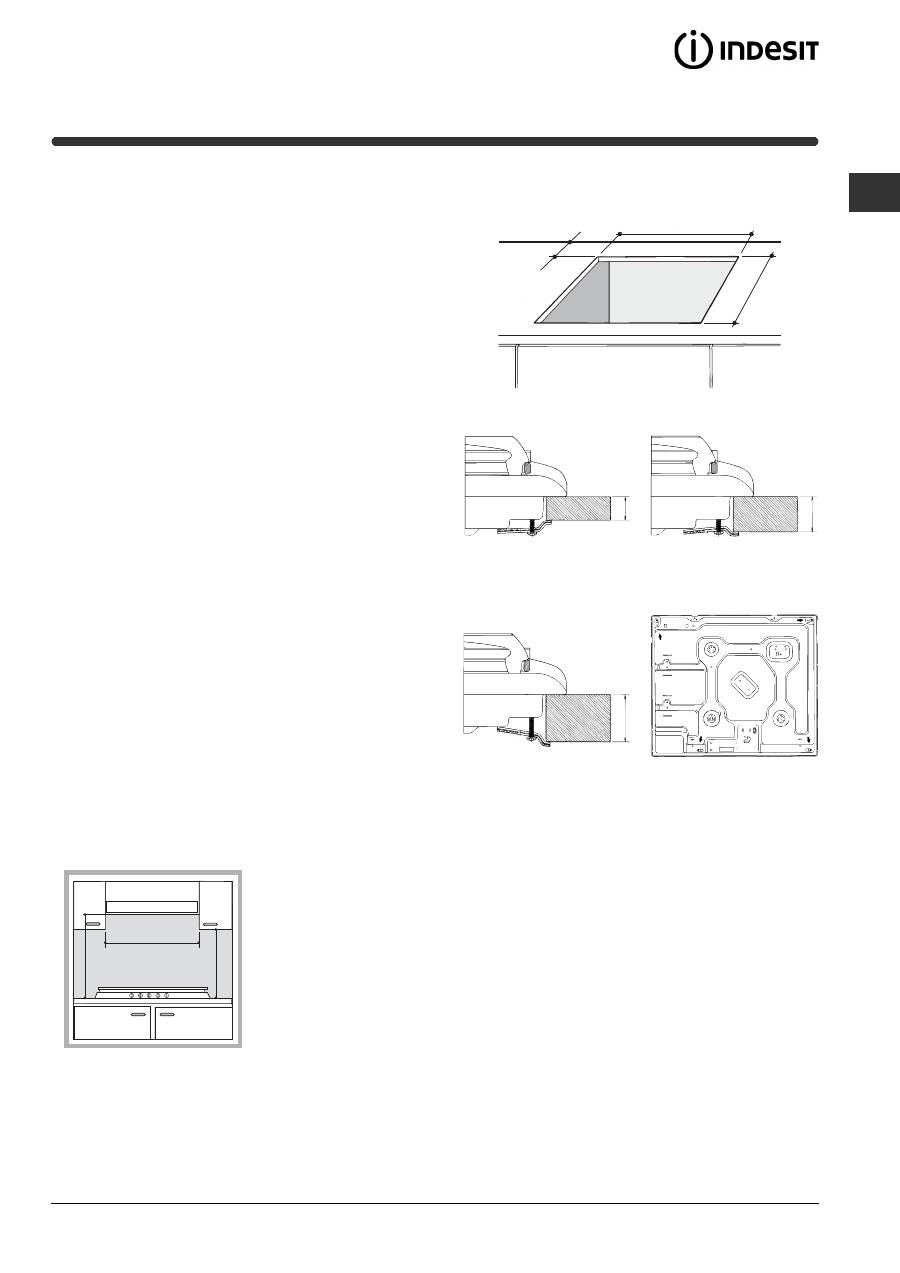

Empotramiento

Es posible su instalación al lado de muebles cuya altura

no supere la de la superficie de trabajo.Para una

correcta instalación de la encimera se deben observar

las siguientes precauciones:

• Los muebles situados a un costado, cuya altura

supere la de la superficie de trabajo, deben estar

situados a 600 mm., como mínimo, del borde de la

misma.

• Las campanas deben ser instaladas de acuerdo con

los requisitos establecidos en los manuales de

instrucción de las mismas, siempre manteniendo una

distancia mínima de 650 mm.

•  Coloque los armarios de pared adyacentes a la

campana a una altura mínima desde la superficie de

trabajo, de 420 mm. (

ver

la figura

).

•  Siempre que la

encimera se instale

debajo de un armario de

pared, éste último

deberá mantener una

distancia mínima de la

superficie de trabajo de

700 mm. (

ver la figura

).

• El espacio para el mueble deberá tener las

dimensiones indicadas en la figura. Se han previsto

ganchos de fijación que permiten fijar la encimera a

superficies de 20 a 40 mm. de espesor.

Para un buena fijación de la encimera, es aconsejable

usar todos los ganchos que se suministran.

Esquema de fijación de los ganchos

Instalación

600mm min.

600mm min.

700mm min.

555 mm

55 mm

475 mm

20

30

40

Posición del gancho para

superficies

H=20mm

Posición del gancho para

superficies

H=30mm

Posición del gancho para

superficies

H=40mm

Adelante

Atrás

!

 Use los ganchos contenidos en el “paquete de

accesorios”

• Cuando la encimera no se instale sobre un horno

empotrado, es necesario introducir un panel de

madera como aislamiento. El mismo deberá colocarse

a una distancia mínima de 20 mm. de la pared inferior

de la encimera.

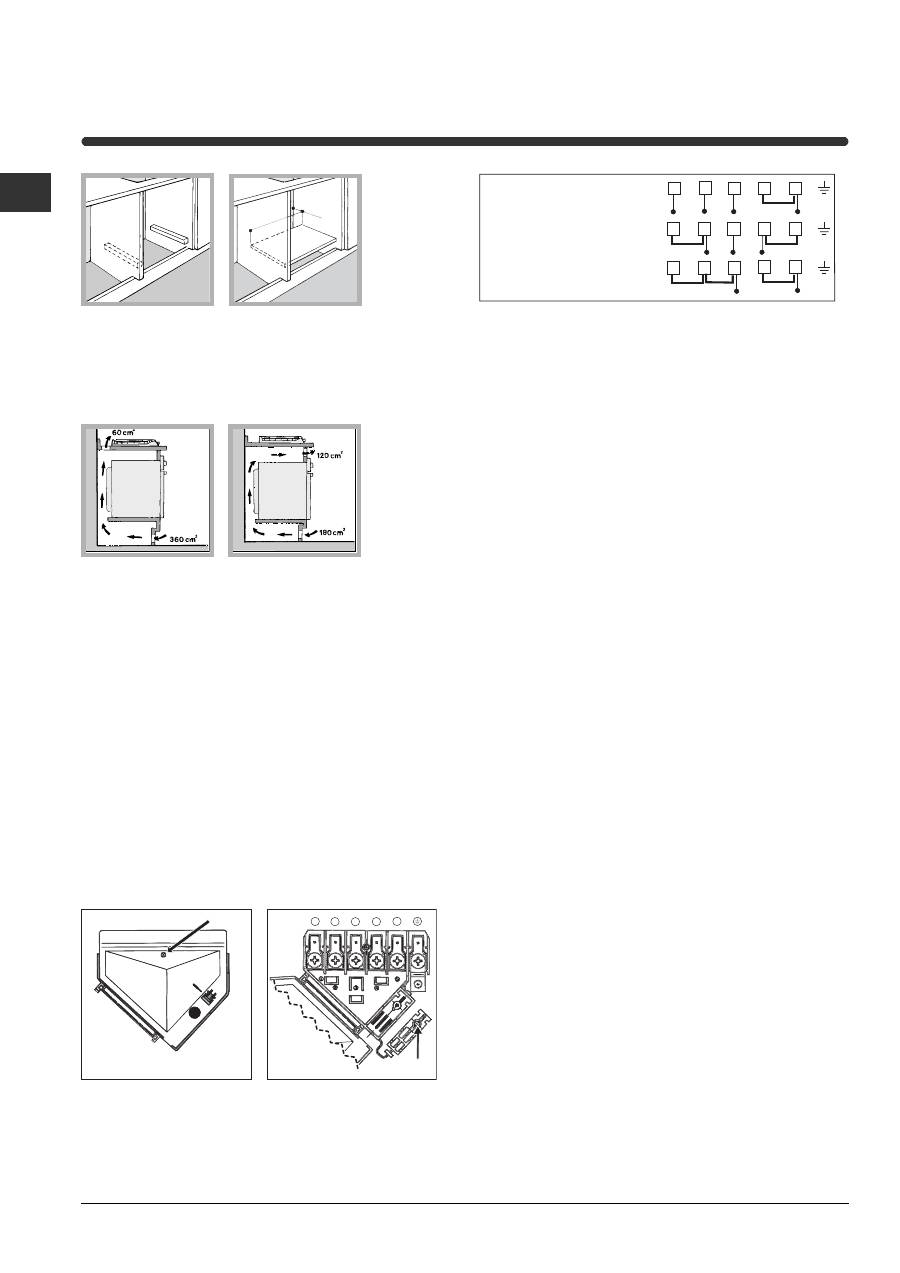

Aireación

Para garantizar una buena aireación es necesario

eliminar la pared posterior del hueco para el horno. Es

preferible instalar el horno apoyado sobre dos listeles de

madera o sobre una superficie continua que tenga una

abertura de 45 x 560 mm. como mínimo (

ver las figuras

).

22

ES

Cuando la instalación se realice sobre un horno

empotrado sin ventilación forzada de enfriamiento, se

debe garantizar la presencia de tomas para la entrada y

salida de aire que permitan una adecuada aireación en

el interior del mueble (

ver las figuras

).

Conexión eléctrica

Las encimeras eléctricas no poseen cable de

alimentación debido a que el cable se dimensiona de

acuerdo con el tipo de conexión eléctrica utilizada (ver

el siguiente esquema de conexión). Para conectar el

cable, proceda del siguiente modo:

• Abra la caja del tablero de bornes desenroscando el

tornillo “

V

” (

ver la figura

).

• Conecte los cables de acuerdo con el diagrama

mostrado en la figura.

• Fije el cable en el fijacables “

F

”, cierre la tapa y fíjela

con el tornillo “

V

” (

ver la figura

).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga

indicada en la placa de características.

En el caso de conexión directa a la red, es necesario

interponer entre el aparato y la red, un interruptor

omnipolar con una distancia mínima entre los contactos

de 3 mm., dimensionado para esa carga y que responda

a las normas vigentes (el conductor de tierra no debe

ser interrumpido por el interruptor). El cable de

alimentación eléctrica se debe colocar de modo tal que

no alcance en ningún punto una temperatura que

supere en 50°C la temperatura ambiente.

!

 El instalador es responsable de la correcta conexión

eléctrica y del cumplimiento de las normas de

seguridad.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme

con la ley;

• la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la placa de

características;

• la tensión de alimentación eléctrica esté comprendida

dentro de los valores indicados en la placa de

características;

• la toma sea compatible con el enchufe del aparato. Si

no es así, sustituya la toma o el enchufe; no utilice

prolongaciones ni conexiones múltiples.

!

 Una vez instalado el aparato, el cable eléctrico y la

toma de corriente deben ser fácilmente accesibles.

!

 El cable no debe sufrir pliegues ni compresiones.

!

 El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (

ver Asistencia

).

!

 La empresa declina toda responsabilidad cuando

estas normas no sean respetadas.

!

 Cuando se realiza la instalación sobre un horno

empotrado, la conexión eléctrica de la encimera y la del

horno se deben realizar por separado, ya sea por

razones de seguridad eléctrica, como para facilitar la

eventual extracción del horno.

560 mm.

45 mm.

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

R

S

T

N

R

S N

R

N

380-400V 3N~

H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N~

H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N~

H05RR-F 3x2.5 CEI-UNEL 35363

F

V

1

2

3

4

5
