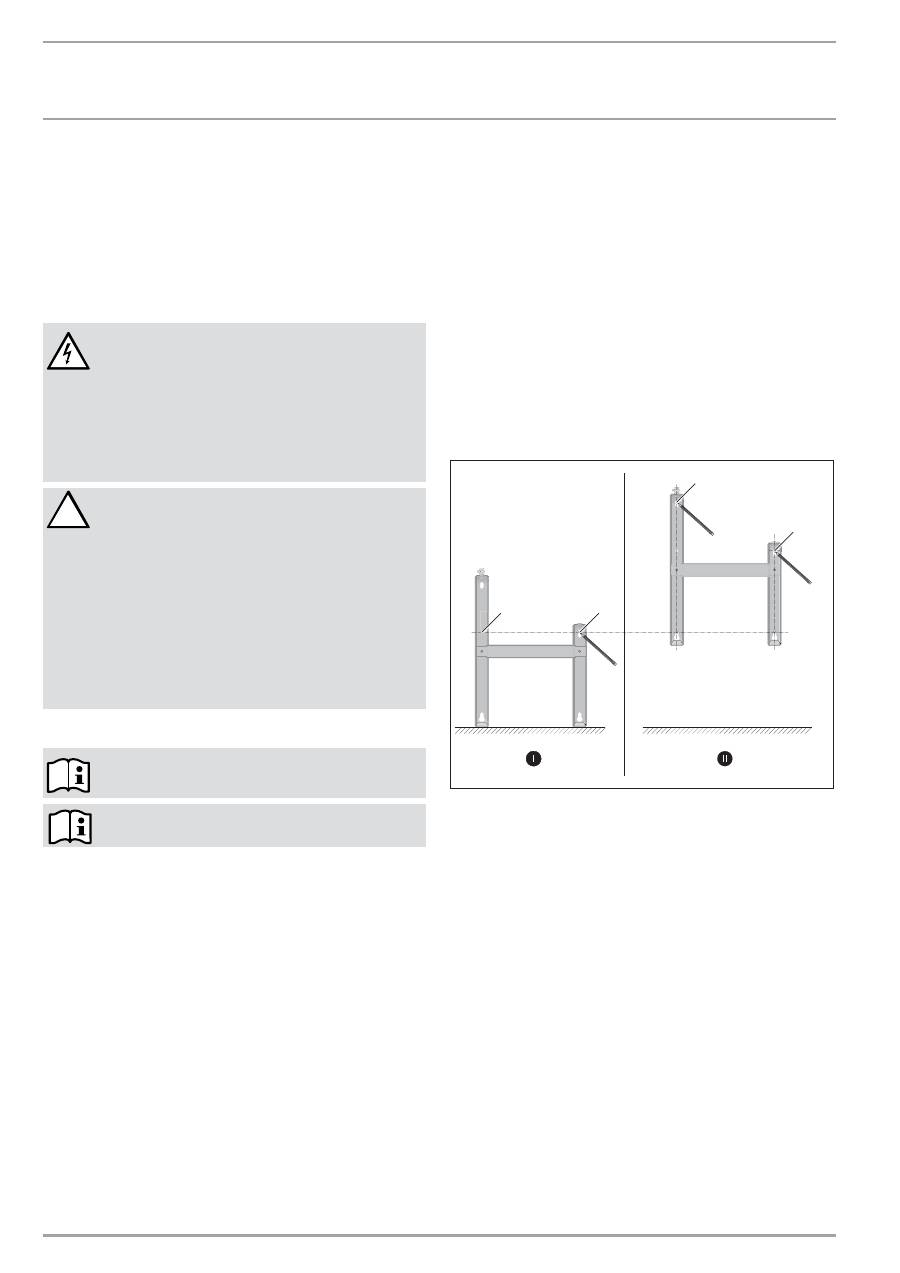

7. Veiligheid
Onderhoud en reparatie van het toestel mogen alleen worden
uitgevoerd door een gekwalificeerde vakman.
7.1 Algemene
veiligheidsaanwijzingen
Wij waarborgen de goede werking en de bedrijfszekerheid
uit sluitend bij gebruik van originele accessoires en
vervangingsonderdelen voor het toestel.
GEVAAR voor elektrische schok
Plaats het toestel bij wandmontage op een wijze dat
schakel- en regelinrichtingen niet kunnen worden
aangeraakt door een persoon die in bad zit of onder
de douche staat.
Wanneer u het toestel als staand toestel gebruikt,
plaats deze dan niet in de badkamer of vergelijkbaar
vochtige ruimtes en evenmin in de openlucht.
!
OPGELET
—
Bevestig het wandtoestel alleen op een verticale
wand die bestand is tegen een temperatuur van
minstens 85 °C.
—
Houd de minimale afstanden tot aangrenzende
objecten aan (voor minimumafstanden zie
hoofdstuk Technische gegevens).
—
Plaats het toestel niet direct onder een
stopcontact.
—
Let erop dat de aansluitkabel niet in contact komt
met de onderdelen van het toestel.
7.2
Voorschriften, normen en bepalingen
Neem alle nationale en regionale voorschriften en
bepalingen in acht.
Neem de plaatselijke bouwverordening in acht.
8. Toestelomschrijving
8.1 Leveringstoebehoren
— Wandhouder (hangt aan het toestel)
— Voeten
— Eenwegschroeven
9. Montage
9.1
Montage met wandhouder
9.1.1 Montage van de wandhouder
Het is ook mogelijk de wandhouder als sjabloon voor de
wandbevestiging te gebruiken. Dat is een garantie voor de
noodzakelijke afstand tot de vloer.
»
Hang de wandhouder op.
»
Plaats de gecentreerde wandhouder horizontaal op de vloer en
markeer de boorgaten van punt 1 en 2.
»
Hef de wandhouder omhoog, zodat de onderste boorgaten in
de wandhouder precies de zojuist geplaatste markeringen op
de montagewand afdekken.
»
Markeer boorgaten 3 en 4 op de montagewand.
DDD
2
6
_0
7
_3
1
_0
1
2
4
1
3
2
4
»
Boor gaten in alle 4 markeringen. Bevestig de wandhouder met
geschikt bevestigingsmateriaal (schroeven, pluggen) afhankelijk
van de soort wand. Via de verticale slobgaten is het mogelijk een
verschoven montagegat te compenseren.

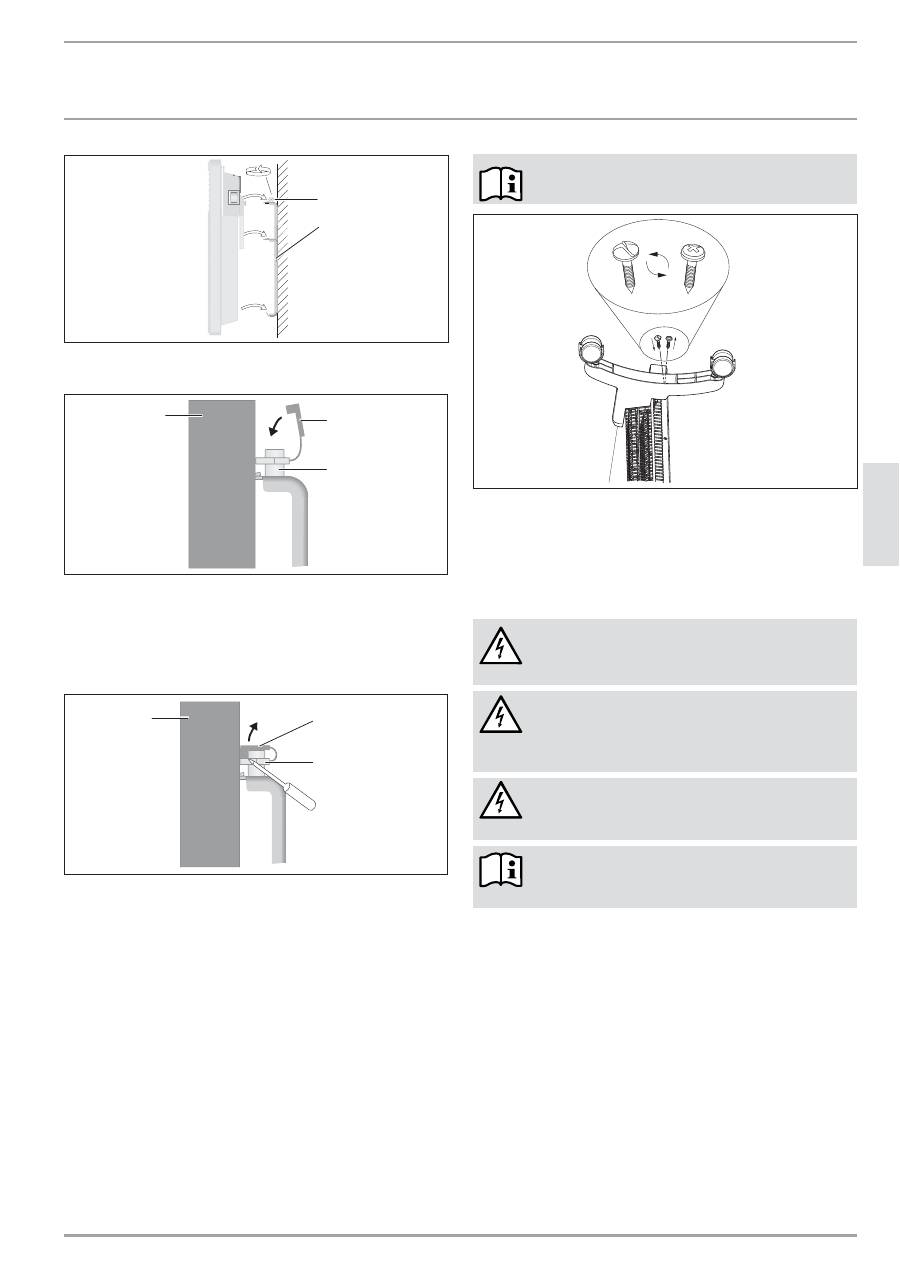

9.1.2 Montage van het toestel
»
Hang het toestel met de ophangsleuven in de achterzijde van
het toestel tegelijkertijd op de vier beugels van de wandhouder.
»
Druk het toestel aan tot aan de grendelinrichting.
»
Draai de borgbouten van de wandhouder met de wijzers van
de klok mee tot tegen de aanslag, zodat de bevestiging is
vergrendeld.
»
Druk het veiligheidsklepje op de borgbout, zodat deze niet meer
kan worden teruggedraaid.
qqqĪZ`.<é<`VHCĪHB
CZ%
ŗÑ
C
V<
C
Z
.CZ`<<`.
Z`HV.C&CpV+<TC
2
6
_0
7
_3
1
_0
0
3
5
1
2
1 Borgbouten
2 Wandhouder
26
_0
7
_3
1
_0
1
2
7
1
2
3
1 Appareil
2 Capot de sécurité
3 Goupille de verrouillage
9.1.3 Demontage van het toestel
»
Maak het veiligheidsklepje op de borgbout los.
2
6
_0
7
_3
1
_0
1
2
8
1
2
3
1 Appareil
2 Capot de sécurité
3 Goupille de verrouillage
»
Draai de borgbouten op de wandhouder los.
»
Hef het toestel licht op en neem het naar voren van de
wandhouder af.
9.2
Opstelling met voet
»
Hang de wandhouder op.
»
Verwijder onderaan het toestel alleen de beide buitenste
schroeven.
»
Plaats de voeten onderaan het toestel telkens op een manier
zodat deze achter in het toestel in de uitsparing passen.
»
Schroef de voeten stevig vast met de zojuist verwijderde
schroeven.
Schroef de voeten stevig vast met de meegeleverde
eenwegschroeven.
26
_0
7
_3
1
_0
1
2
5
9.3 Elektrische
aansluitingen
»
Let erop dat op locatie de diameter van de toevoerleiding
voldoende is.
»
Let erop dat op een afstand van minstens 10 cm naast het toestel
een stopcontact is geïnstalleerd.
GEVAAR voor elektrische schok!
Voer alle werkzaamheden voor elektriciteits-
aansluitingen en montage uit conform de voorschriften.
GEVAAR voor elektrische schok!
Het toestel moet op alle polen met een afstand van
minstens 3 mm van het stroomnetwerk kunnen
worden losgekoppeld.
GEVAAR voor elektrische schok!
Installatie op een vaste aansluitkabel is niet
toegestaan.
Neem de gegevens op het typeplaatje in acht. De
aangegeven spanning moet overeenkomen met de
netspanning.
10. Storingen verhelpen
De netaansluitkabel mag bij vervanging alleen door een vakman
worden vervangen door onze originele vervangingsonderdelen.
11. Overdracht van het toestel
Leg aan de nieuwe gebruiker uit hoe het toestel werkt. Schenk
daarbij vooral aandacht aan de veiligheidsinstructies. Geef de
bedienings- en installatiehandleiding aan de nieuwe gebruiker.
ŗō
CZ%
qqqĪZ`.<é<`VHCĪHB
.CZ`<<`.
`+C.Z+&&pCZ

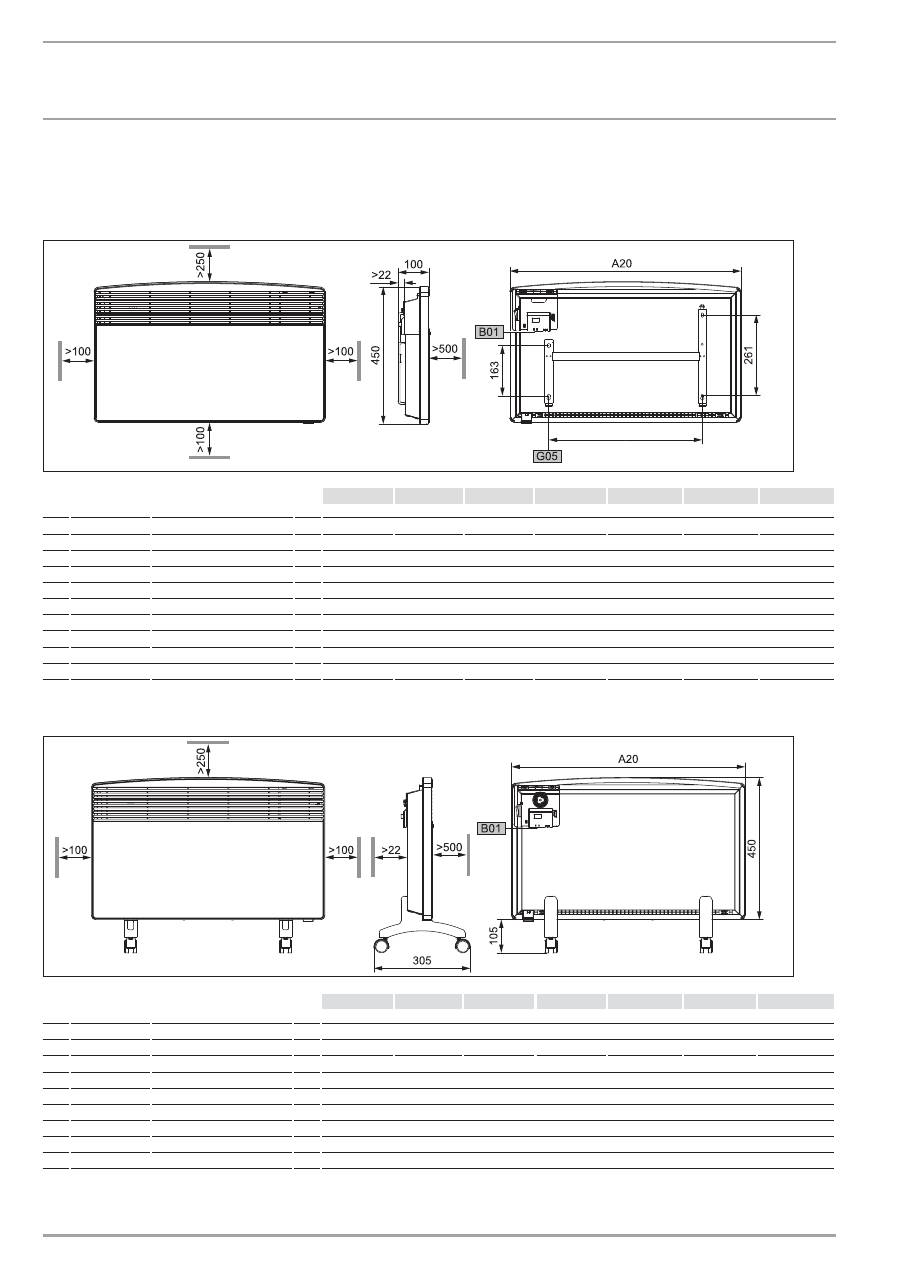

12. Technische gegevens
12.1 Afmetingen van de aan de wand bevestigde
variant
8
0
_0
7
_3
1
_000
9
CZŌÑ%
CZĜƃƃ% CZĜŝÑ%
CZĜÑƃ%
CZĜŌÑ%
CZŝƃƃ%
CZŝÑƃ%
A10 Toestel
Hoogte
mm
450
A20 Toestel
Breedte
mm
445
445
590
590
740
740
890
A30 Toestel
Diepte
mm
100
A50 Toestel
Minimumafstand bovenaan
mm
250
A51
Toestel
Minimumafstand onderaan
mm
100
A52 Toestel
Minimumafstand rechts
mm
100
A53 Toestel
Minimumafstand links
mm
100
A54 Toestel
Minimumafstand voorzijde
mm
500
A55 Toestel
Minimumafstand achterzijde mm
22
B01 Doorvoer elektr. kabels
G05 Wandconsole
Afstand van het gat
mm 195
195
343
343
491
491
639
12.2 Afmetingen van de mobiele, staande variant
8
0
_0
7
_3
1
_000
9
CZŌÑ%
CZĜƃƃ%
CZĜŝÑ%
CZĜÑƃ%
CZĜŌÑ%
CZŝƃƃ%
CZŝÑƃ%
A10 Toestel
Hoogte
mm
450
A13 Toestel
Hoogte stelvoeten
mm
105
A20 Toestel
Breedte
mm
445
445
590
590
740
740
890
A30 Toestel
Diepte
mm
305
A50 Toestel
Minimumafstand bovenaan mm
250
A52 Toestel
Minimumafstand rechts
mm
100
A53 Toestel
Minimumafstand links
mm
100
A54 Toestel
Minimumafstand voorzijde
mm
500
A55 Toestel
Minimumafstand achterzijde mm
22
B01 Doorvoer elektr. kabels
qqqĪZ`.<é<`VHCĪHB
CZ%
ŗŌ
C
V<
C
Z
.CZ`<<`.
`+C.Z+&&pCZ
12.3 Gegevenstabel
BĒ®¼ù
Type
CNS 75 F
CNS 100 F
CNS 125 F
CNS 150 F
CNS 175 F
CNS 200 F
CNS 250 F
Ordernummer
229789
229790
229791
229792
229793
229794
229795
¼®ļêõÏńÖ¼Ö¼Ŷ¼ĉń
Vermogen
kW
0,75
1,0
1,25
1,5
1,75
2,0
2,5
Elektriciteitsaansluiting
1/N ~ 230 V
1/N ~ 230 V
1/N ~ 230 V
1/N ~ 230 V
1/N ~ 230 V
1/N ~ 230 V
1/N ~ 230 V
Temperatuurinstelbereik ~ °C
6 ... 30
6 ... 30
6 ... 30
6 ... 30
6 ... 30
6 ... 30
6 ... 30
Vorstbeveiliging
~ °C
6
6
6
6
6
6
6
Beveiligingsklasse
II
II
II
II
II
II
II
Beschermingsgraad
IP 24, spatwaterdicht
x
x
x
x
x
x
x
%Ēļă|Œ¼ĉ¼ĉ
Ö¼ŷê䌼ĉ
Gewicht
kg
4,6
4,6
6,0
6,0
7,2
7,2
8,4
