Rotel RB-1510: Felsökning

46

RB-1510 Stereoslutsteg

Felsökning

De fl esta problem som kan uppstå i en anläggning beror på felaktiga

anslutningar eller inställningar. Om du stöter på problem försöker du

lokalisera felet och kontrollerar dina anslutningar. Försök hitta orsaken

till felet och gör sedan de ändringar som behövs. Om du inte får

något ljud ur RB-1510 så kommer här ett par förslag på vad du kan

göra:

Frontens strömindikator lyser inte

RB-1510 har inte någon ström. Kontrollera strömbrytaren på fronten.

Se till att den är i läge På. Kontrollera nätkabeln och alla anslutningar.

Inget ljud hörs

Om slutsteget får ström, men inte ger ifrån sig något ljud, kontrollera

Protection-lysdioden på fronten. Om den lyser, läs vidare i

nästa stycke. Kontrollera även att nivåkontrollerna på fronten är

uppskruvade. Kontrollera sedan alla anslutningar och inställningar på

övriga komponenter i anläggningen.

Skyddsindikatorn lyser

Indikatorn på fronten lyser när säkringskretsarna har stängt av RB-

1510. Detta händer i normala fall bara om ventilationshålen är

blockerade, om du använder en felaktig högtalarkabel eller om

slutsteget har använts extremt mycket. Stäng av anläggningen och låt

slutsteget svalna ett tag. Tryck sedan in och ut strömbrytaren för att

”nollställa” säkringskretsarna. Om problemet kvarstår eller återkommer

så beror det på något fel i anläggningen eller i själva slutsteget.

Specifi kationer

Kontinuerlig uteffekt

Kontinuerlig uteffekt

(20 Hz–20 kHz, < 0,03 %, 8 ohm)

 65

watt/kanal

Total harmonisk förvrängning

Total harmonisk förvrängning

(20 Hz–20 kHz, 8 ohm)

   < 0,03%

Intermodulationsförvrängning

Intermodulationsförvrängning

(60 Hz: 7 kHz, 4:1)



< 0,03%

Frekvensomfång

Frekvensomfång

(± 1 dB)



15 Hz – 50 kHz

Dämpfaktor

Dämpfaktor

(20–20 000 Hz, 8 ohm)



200

Högtalarimpedans

Högtalarimpedans

minst 4 ohm

Signal/brusförhållande

Signal/brusförhållande

(IHF A)



108 dB

Ingångskänslighet/impedans

Ingångskänslighet/impedans

1,0 V/33 kohm

Förstärkning

Förstärkning

(gain)

 27

dB

Strömförsörjning

Strömförsörjning

USA

120 volt, 60 Hz

Europa

230 volt, 50 Hz

Strömförbrukning

Strömförbrukning

120 watt

Mått

Mått

(B x H x D)

431 x 55 x 336 mm

Hoogte van het voorpaneel i.v.m. rackmontage

Hoogte van het voorpaneel i.v.m. rackmontage

1U

Vikt

Vikt

(netto)



4,3 kg

Alla specifikationer är korrekta vid tryckningen.

Rotel reserverar sig rätten att göra framtida förbättringar utan vidare

meddelande.

11

Français

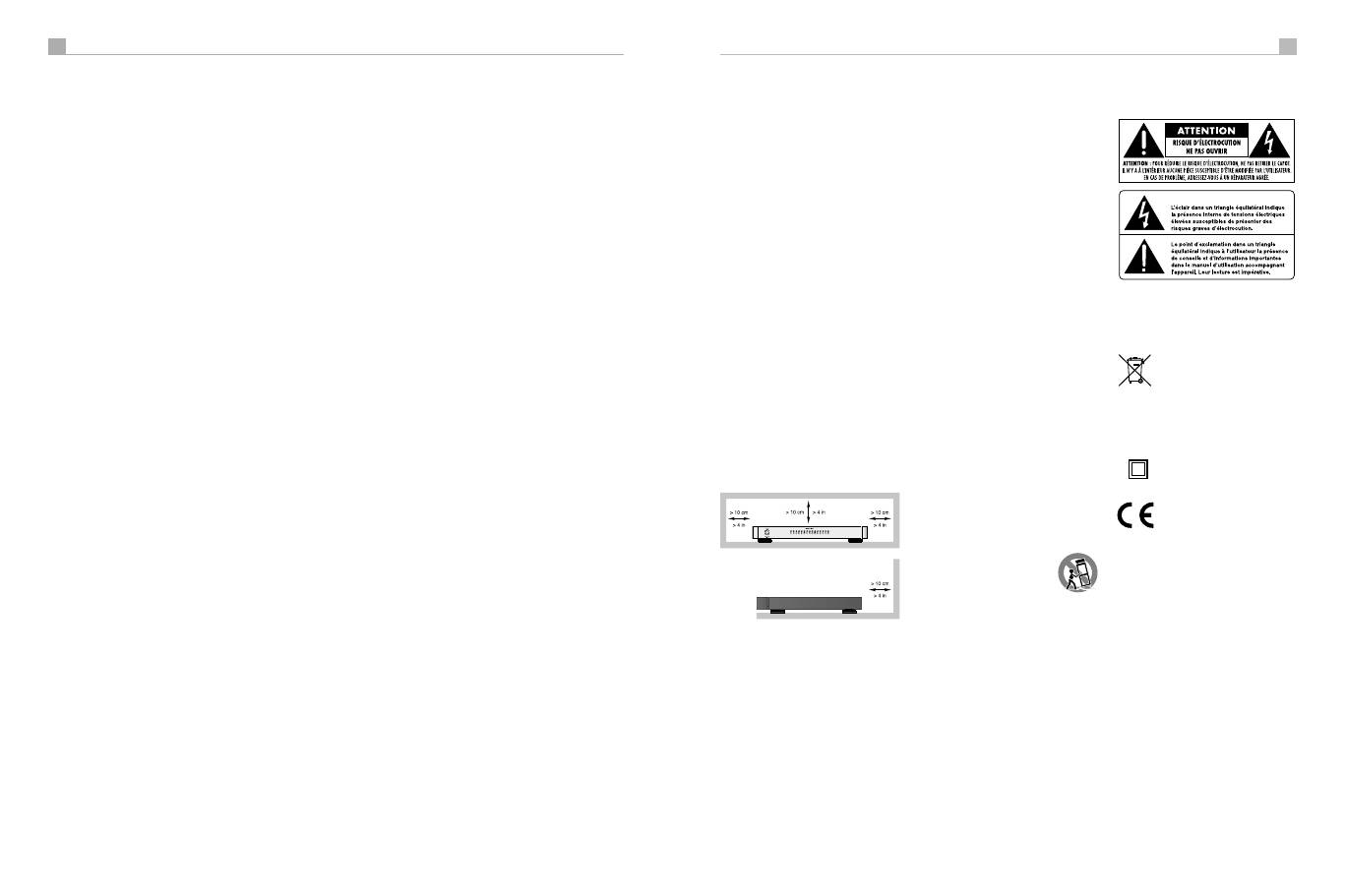

Remarques importantes concernant la sécurité

ATTENTION :

Il n’y a à l’intérieur aucune pièce susceptible

d’être modifiée par l’utilisateur. Adressez-vous impérativement

à une personne qualifiée.

ATTENTION :

 Pour réduire tout risque d’électrisation ou

d’incendie, ne pas exposer l’appareil à une source humide,

ou à tout type de risque d’éclaboussure ou de renversement

de liquide. Ne pas poser dessus d’objet contenant un liquide,

comme un verre, un vase, etc. Prenez garde à ce qu’aucun objet

ou liquide ne tombe à l’intérieur de l’appareil par ses orifices

de ventilation. Si l’appareil est exposé à l’humidité ou si un

objet tombe à l’intérieur, débranchez-le immédiatement de

son alimentation secteur, et adressez-vous immédiatement et

uniquement à une personne qualifiée et agréée.

Tous les conseils de sécurité et d’installation doivent être lus

avant de faire fonctionner l’appareil. Conservez soigneusement

ce livret pour le consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement

respectés. Suivez les instructions. Respectez les procédures

d’installation et de fonctionnement indiquées dans ce manuel.

L’appareil doit être nettoyé uniquement avec un chiffon sec ou

un aspirateur.

Ne pas utiliser cet appareil à proximité d’une source d’eau.

L’appareil doit être placé de telle manière que sa

propre ventilation puisse fonctionner, c’est-à-dire avec

un espace libre d’une dizaine de centimètres minimum

autour de lui. Il ne doit pas être posé sur un fauteuil,

un canapé, une couverture ou toute autre surface

susceptible de boucher ses ouïes d’aération ; ou placé

dans un meuble empêchant la bonne circulation d’air

autour des orifices d’aération.

Cet appareil doit être placé loin de toute source de chaleur, tels

que radiateurs, chaudières, bouches de chaleur ou d’autres

appareils (y compris amplificateurs de puissance) produisant

de la chaleur.

ATTENTION : La prise secteur en face arrière constitue le

moyen principal pour connecter/déconnecter l’appareil de

son alimentation secteur. L’appareil doit donc être installé de

telle manière que ce câble d’alimentation soit accessible en

permanence.

Cet appareil doit être branché sur une prise d’alimentation

secteur, d’une tension et d’un type conformes à ceux qui sont

indiqués sur la face arrière de l’appareil (USA : 120 V/60 Hz,

CE : 230 V/50 Hz)

Brancher l’appareil uniquement grâce au cordon secteur

fourni, ou à un modèle équivalent. Ne pas tenter de modifier

ou changer la prise. Notamment, ne pas tenter de supprimer

la prise de terre (troisième broche de la prise) si celle-ci est

présente. Si la prise n’est pas conforme à celles utilisées dans

votre installation électrique, consultez un électricien agréé. Ne

pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d’alimentation ne soit pas

pincé, écrasé ou détérioré sur tout son trajet, et à ce qu’il ne

soit pas mis en contact avec une source de chaleur. Vérifiez

soigneusement la bonne qualité des contacts, à l’arrière de

l’appareil comme dans la prise murale.

La prise d’alimentation secteur constitue le moyen radical de

déconnexion de l’appareil. Elle doit donc rester en permanence

accessible, car sa déconnexion constitue la seule assurance

que l’appareil n’est plus alimenté par le secteur. La diode LED

de mise en veille Standby ne s’allume plus lorsque ce cordon

d’alimentation est débranché.

Prendre garde à ce que ce cordon d’alimentation ne soit pas

pincé, écrasé ou détérioré sur tout son trajet, et à ce qu’il ne

soit pas mis en contact avec une source de chaleur. Vérifiez

soigneusement la bonne qualité des contacts, à l’arrière de

l’appareil comme dans la prise murale.

Débranchez le câble d’alimentation en cas d’orage, ou si

l’appareil ne doit pas être utilisé pendant une longue période.

N’utilisez que des accessoires préconisés par le constructeur.

N’utilisez que des meubles, supports, systèmes

de transport recommandés par Rotel. Procédez

toujours avec la plus extrême précaution

lorsque vous déplacez l’appareil, afin d’éviter

tout risque de blessure.

Utilisez un câble de type Classe 2 pour la liaison avec les

enceintes acoustiques, afin de garantir une installation correcte

et de minimiser les risques d’électrocution.

Si l’appareil ne doit pas être utilisé pendant une longue période,

la prise secteur sera débranchée.

L’appareil doit être immédiatement éteint, débranché puis

retourné au service après-vente agréé dans les cas suivants :

•  Le câble d’alimentation secteur ou sa prise est endommagé.

•  Un objet est tombé, ou du liquide a coulé à l’intérieur de

l’appareil.

•  L’appareil a été exposé à la pluie.

•  L’appareil ne fonctionne manifestement pas normalement.

• L’appareil est tombé, ou le coffret est endommagé.

Tous les appareils Rotel sont conçus en totale

conformité avec les directives internationales

concernant les restrictions d’utilisation

de substances dangereuses (RoHS) pour

l’environnement, dans les équipements

électriques et électroniques, ainsi que pour le

recyclage des matériaux utilisés (WEEE, pour

Waste Electrical and Electronic Equipment). Le

symbole du conteneur à ordures barré par une

croix indique la compatibilité avec ces directives,

et le fait que les appareils peuvent être

correctement recyclés ou traités dans le respect

total de ces normes.

Ce symbole signifie que cet appareil bénéficie

d’une double isolation électrique. Sa prise

d’alimentation n’a pas besoin d’être reliée à la

terre ou à une masse particulière.
