Rotel RA-06: инструкция

Раздел: Бытовая, кухонная техника, электроника и оборудование

Тип: Ресивер/Усилитель

Инструкция к Ресиверу/Усилителю Rotel RA-06

Owner’s Manual

Manuel d’utilisation

Bedienungsanleitung

Manuale di Istruzioni

Manual de Instrucciones

Gebruiksaanwijzing

Bruksanvisning

ИНСТРУКЦИЯ

ПОЛЬЗОВАТЕЛЯ

RA-06

Stereo Integrated Amplifi er

Amplifi cateur Intégré Stéréophonique

Stereo-Vollverstärker

Amplifi catore Integrato Estereofonico

Amplifi cador Integrado Estereofónico

Geïntegreerde Stereo Versterker

Integrerad Stereoförstärkare

Стерео

интегрированный

усилитель

RA-06

Stereo Integrated Amplifi er

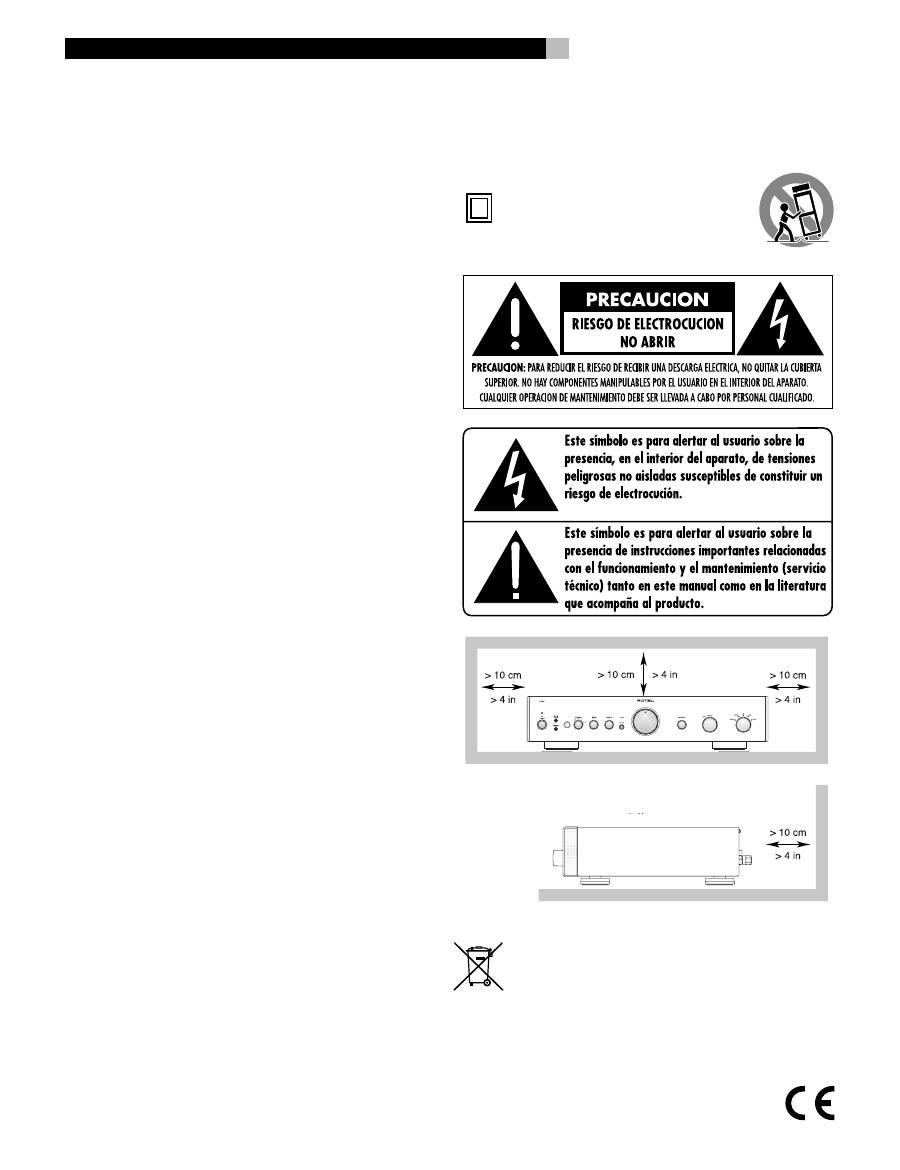

Important Safety Instructions

WARNING: There are no user serviceable parts inside.

Refer all servicing to qualifi ed service personnel.

WARNING: To reduce the risk of fi re or electric shock, be

sure that the apparatus shall not be exposed to dripping

or splashing and that no objects fi lled with liquids, such

as vases, shall be placed on the apparatus.

Do not allow foreign objects to get into the enclosure. If

the unit is exposed to moisture, or a foreign object gets

into the enclosure, immediately disconnect the power

cord from the wall. Take the unit to a qualifi ed service

person for inspection and necessary repairs.

Read all the instructions before connecting or operating the component.

Keep this manual so you can refer to these safety instructions.

Heed all warnings and safety information in these instructions and on

the product itself. Follow all operating instructions.

Clean the enclosure only with a dry cloth or a vacuum cleaner.

You must allow 10 cm or 4 inches of unobstructed clear-

ance around the unit.

Do not place the unit on a bed, sofa, rug,

or similar surface that could block the ventilation slots. If the component

is placed in a bookcase or cabinet, there must be ventilation of the

cabinet to allow proper cooling.

Keep the component away from radiators, heat registers, stoves, or

any other appliance that produces heat.

The unit must be connected to a power supply only of the type and

voltage specifi ed on the rear panel of the unit.

Connect the component to the power outlet only with the supplied power

supply cable or an exact equivalent. Do not modify the supplied cable

in any way. Do not attempt to defeat grounding and/or polarization

provisions. Do not use extension cords.

Do not route the power cord where it will be crushed, pinched, bent

at severe angles, exposed to heat, or damaged in any way. Pay par-

ticular attention to the power cord at the plug and where it exits the

back of the unit.

Main plug is used as the mains disconnect device and shall remain

ready accessible.

The power cord should be unplugged from the wall outlet if the unit is

to be left unused for a long period of time.

Immediately stop using the component and have it inspected and/or

serviced by a qualifi ed service agency if:

• The power supply cord or plug has been damaged.

• Objects have fallen or liquid has been spilled into the unit.

• The unit has been exposed to rain.

• The unit shows signs of improper operation

• The unit has been dropped or damaged in any way

Please use Class 2 Wiring when connecting the speaker terminals of

the unit to ensure proper insulation and minimize the risk of electrical

shock.

Place the unit on a fi xed, level surface strong enough

to support its weight. Do not place it on a moveable

cart that could tip over.

This symbol means that this unit is double

insulated. An earth connection is not

required.

Rotel products are designed to comply with international

directives on the Restriction of Hazardous Substances (RoHS)

in electrical and electronic equipment and the disposal of

Waste Electrical and Electronic Equipment (WEEE). The

crossed wheelie bin symbol indicates compliance and that

the products must be appropriately recycled or processed

in accordance with these directives.

Figure 1: Controls and Connections

Commandes et branchements

Bedienelemente und Anschlüsse

Pannello frontale e posteriore

Controles y Conexiones

De bedieningsorganen en de aansluitingen

Funktioner och anslutningar

Органы

управления

разъемы

RR-AT94

POWER

PTY TA

MEM

MONO

TP DISPLAY

DIRECT BAND

+ 10

RANDOM

PHO

AUX 1

AUX 2

TP 1

TP 2

T/P

TUN

TUNING

VOLUME

MUTE

[ ]

English

456 7

9 0

RA-06

Stereo Integrated Amplifi er

Important Notes

When making connections to the RA-06 be sure to:

• Turn off

all

the components in the system

before

hooking up

any

components, including loudspeakers.

• Turn off

all

components in the system

before

changing

any

of the connections to the system.

It is also recommended that you:

• Turn the volume control of the amplifi er all the way down

before

the amplifi er is turned

on or off

Figure 2: Signal Input and Speaker Output Connections

Signaux d’entrée et branchements enceintes acoustiques

Signaleingang und Anschluss eines Lautsprecherpaares

Schema dei collegamenti

Conexiones para Entrada de Señal y Salida a las Cajas Acústicas

Het aansluiten van de lijnbronnen, een opname/weergaveapparaat en de luidsprekers

Signal- och högtalaranslutningar

Подсоединение

источников

сигнала

акустических

систем

Voir les « Notes Importantes » page 12, avant d’allumer le RA-06 ou de brancher

ou débrancher quelques maillon que ce soit sur celui-ci.

Lesen Sie sich die Informationen unter “Wichtige Hinweise” auf Seite 18 durch,

bevor Sie den RA-06 in Betrieb nehmen oder die Verbindung zu anderen Geräten

herstellen bzw. lösen.

Leggete le informazioni contenute nella nota importante a pagina 24 prima di

accendere l’RA-06 o di collegare o scollegare un qualsiasi componente.

Antes de poner en marcha el RA-06 o conectar/desconectar cualquier componente

del equipo, consulte la información contenida en el apartado Notas Importantes

que fi gura en la página 30.

Lees eerst de belangrijke opmerkingen op pag. 36 alvorens te gaan werken met

de RA-06 of als u apparaten gaat af- of aankoppelen.

Läs den viktiga informationen på sidan 42 innan du använder eller ansluter några

komponenter till RA-06.

About Rotel

A family whose passionate interest in music led

them to manufacture high fi delity components

of uncompromising quality founded Rotel over

40 years ago. Through the years that passion

has remained undiminished and the family goal

of providing exceptional value for audiophiles

and music lovers regardless of their budget, is

shared by all Rotel employees.

The engineers work as a close team, listening

to, and fi ne tuning each new product until it

reaches their exacting musical standards. They

are free to choose components from around

the world in order to make that product the

best they can. You are likely to fi nd capacitors

from the United Kingdom and Germany, semi

conductors from Japan or the United States,

while toroidal power transformers are manu-

factured in Rotel’s own factory.

Rotel’s reputation for excellence has been

earned through hundreds of good reviews and

awards from the most respected reviewers in

the industry, who listen to music every day.

Their comments keep the company true to its

goal - the pursuit of equipment that is musical,

reliable and affordable.

All of us at Rotel, thank you for buying this

product and hope it will bring you many hours

of enjoyment.

Getting Started

Thank you for purchasing the Rotel RA-06

Stereo Integrated Amplifi er. When used in a

high-quality music audio system, it will provide

years of musical enjoyment.

The RA-06 is a full featured, high performance

component. All aspects of the design have

been optimized to retain the full dynamic

range and subtle nuances of your music. The

RA-06 has a highly regulated power supply

incorporating a Rotel custom-designed toroi-

dal power transformer. This low impedance

power supply has ample power reserves,

which enables theRA-06 to easily reproduce

the most demanding audio signals. This type

of design is more expensive to manufacture,

but it is better for the music.

The printed circuit boards (PCB) are designed

with Symmetrical Circuit Traces. This insures that

the precise timing of the music is maintained

and faithfully recreated. The RA-06 circuitry

uses metal fi lm resistors and polystyrene or

polypropylene capacitors in important signal

paths. All aspects of this design have been

examined to ensure the most faithful music

reproduction.

The main functions of the RA-06 are easy to

install and use. If you have experience with

other stereo systems, you shouldn’t fi nd any-

thing perplexing. Simply plug in the associated

components and enjoy.

The RR-AT94 Remote Control

Some functions can be done with either the front

panel controls, or the supplied RR-AT94 remote

control. When these operations are described,

the call out number for both controls is shown.

For example, you can adjust the volume with

either the front panel Volume control

the remote control buttons

See the “IR Inputs and Output” section for more

information on ways to expand the IR control

capabilities of your system.

Note:

Remove the batteries from the re-

mote control if it will not be used for a long

period of time. Do not leave run down bat-

teries in the remote control. Exhausted bat-

teries can leak corrosive chemicals which

will damage the unit.

NOTE:

The RR-AT94 can be used to oper-

ate the basic function of other certain other

Rotel components, including Tuners, CD

Players and DVD Players.

To operate a Rotel Tuner —

1) Select the tuner function of the RR-AT94.

2) Press “Power” and “1” (RT-06) or “2”

(RT-940AX).

3) Press the key for Tuner operation.

To operate a Rotel CD Player —

Select the CD function of the RR-AT94

To operate a Rotel DVD Player —

Select the AUX 1 function of the RR-AT94.

Important Safety Instructions .................. 2

Figure 1: Controls and Connections

Figure 2: Signal Input and

Speaker Output Connections

About Rotel ............................................ 5

Getting Started ....................................... 5

The RR-AT94 Remote Control .................. 5

Remote Sensor

A Few Precautions

Placement 6

Cables 6

AC Power and Control ............................ 6

AC Power Input

Power Switch

and Power Indicator

Input Signal Connections .......................... 7

Phono Input

and Ground Connection

Line Level Inputs

Recorder Connections

............................. 7

Preamp Outputs

...................................... 7

Speaker Outputs

and

Speaker Selector Switch

.......................... 7

Speaker Selection

Speaker Wire Selection

Polarity and Phasing

Speaker Connection

Phones Output

......................................... 8

Media Player

................................... 8

Audio Controls ........................................ 8

Volume Control

Balance Control

Tone On/Off Switch

Bass and Treble Controls

Function Control

Monitor Control

Mute Control

IR Inputs and Outputs ............................. 8

External Remote Input

[

IR Output

]

12 Volt Trigger Outlet

....................... 9

Protection Indicator

.......................... 9

Troubleshooting ....................................... 9

Power Indicator Is Not Lit

Fuse Replacement

No Sound

Specifi cations ......................................... 9

English

Remote Sensor

The Remote Sensor picks up the infrared

signals from the remote control. Do not cover

or block the sensor. It must be unobstructed or

the remote control will not work properly. The

operation of the Remote Sensor can also be

affected if it is exposed to bright light, particu-

larly sunlight. Certain types of lighting, such

as halogen lights, that emit a fair amount of

infrared light, can also interfere with proper

operation. In addition remote control functions

may not work reliably if the batteries in the

RR-AT94 are weak.

A Few Precautions

WARNING:

To avoid potential damage

to your system, turn off ALL the components

in the system when connecting or discon-

necting the loudspeakers or any associated

components. Do not turn the system com-

ponents back on until you are sure all the

connections are correct and secure. Pay

particular attention to the speaker wires.

There must be no loose strands that could

contact the other speaker wires, or the

chassis of the amplifi er.

Please read this manual carefully. It provides

information on how to incorporate the RA-06

into your system as well as information that

will help you get optimum sound performance.

Please contact your authorized Rotel dealer

for answers to any questions you might have.

In addition, all of us at Rotel welcome your

questions and comments.

Save the RA-06 shipping carton and all en-

closed packing material for future use. Shipping

or moving the RA-06 in anything other than

the original packing material may result in

severe damage to your amplifi er.

Fill out and send in the owner’s registration

card packed with the RA-06. Also be sure

to keep the original sales receipt. It is your

best record of the date of purchase, which

you will need in the event warranty service is

ever required.

Placement

Like all audio components that handle low-

level signals, the RA-06 can be affected by

its environment. Avoid placing the RA-06 on

top of other components. Also avoid routing

audio signal cables near power cords. This

will minimize the chance it will pick up hum

or interference.

The RA-06 generates heat as part of its normal

operation. The heat sinks and ventilation open-

ings in the amplifi er are designed to dissipate

this heat. The ventilation slots in the top cover

must be open. There should be 10 cm (4 inches)

of clearance around the chassis, and reason-

able airfl ow through the installation location,

to prevent the amplifi er from overheating.

Remember the weight of the amplifi er when

you select an installation location. Make sure

that the shelf or cabinet can support it. We

recommend installing the RA-06 in furniture

designed to house audio components. Such

furniture is designed to reduce or suppress

vibration which can adversely affect sound

quality. Ask your authorized Rotel dealer for

advice about component furniture and proper

installation of audio components.

Cables

Be sure to keep the power cords, digital signal

cables and regular audio signal cables in

your installation away from each other. This

will minimize the chance of the regular audio

signal cables picking up noise or interference

from the power cords or digital cables. Using

only high quality, shielded cables will also help

to prevent noise or interference from degrad-

ing the sound quality of your system. If you

have any questions see your authorized Rotel

dealer for advice about the best cable to use

with your system.

AC Power and Control

AC Power Input

The RA-06 does not draw high levels of current

from the power outlet. However, whenever pos-

sible, it should be plugged directly into a 2-pin

polarized wall outlet. Do not use an extension

cord. A heavy duty multi-tap power outlet strip

may be used if it (and the wall outlet) can handle

the current demanded by theRA-06 and all the

other components connected to it.

Your RA-06 is confi gured at the factory for the

proper AC line voltage in the country where

you purchased it (either 120 volts AC or 230

volts AC with a line frequency of either 50 Hz

or 60 Hz). The AC line confi guration is noted

on a decal on the back panel.

NOTE:

Should you move your RA-06

amplifi er to another country, it is possible

to reconfi gure it for use on a different line

voltage. Do not attempt to perform this

conversion yourself. Opening the enclosure

of the RA-06 exposes you to dangerous

voltages. Consult a qualifi ed service per-

son or the Rotel factory service department

for information.

If you are going to be away from home for an

extended period of time such as a month-long

vacation, it is a sensible precaution to unplug

your amplifi er (as well as other audio and video

components) while you are away.

Power Switch

and

Power Indicator

Press the front panel Power Switch

button,

to turn the RA-06 on. The Power Indicator

light

is illuminated when the RA-06 is on.

Press Power Switch button again to turn the

RA-06 off.

Once the RA-06 has been turned on with the

front panel power switch, it can be switched

between normal operating mode and standby

mode with the Power button

on the RR-AT94

remote control.

See the “12V Trigger Outlet” section for more

information on ways you may be able to turn

on and off other components in your system

along with the RA-06.

RA-06

Stereo Integrated Amplifi er

Input Signal Connections

[See Figure 2.]

NOTE:

To prevent loud noises that neither

you nor your speakers will appreciate,

make sure the system is turned off when

you make any signal connections.

Phono Input

and

Ground Connection

Plug the cable from the turntable into the ap-

propriate left and right phono inputs. If the

turntable has a “ground” wire connect it to the

screw terminal to the left of the Phono inputs.

It will help prevent hum and noise.

Line Level Inputs

The CD, Tuner, and Aux inputs of the RA-06

are “line level” inputs. These are for connect-

ing components such as CD players, Hi Fi or

NICAM Stereo video cassette recorders, tuners,

Laser Disc players or the analog output from

a CD ROM drive.

The Left and Right channels are labeled and

should be connected to the corresponding

channels of the source component. The Left

connectors are white, the Right connectors

are red. Use high quality RCA cables for con-

necting input source components to theRA-06.

Ask your authorized Rotel dealer for advice

about cables.

Recorder Connections

[See Figure 2.]

The Tape inputs and outputs can be connected

to any record/playback device that accepts

standard line level analog input and output

signals. Typically that will be a conventional

tape recorder.

When connecting a recorder to the RA-06

remember that the outputs of the recorder must

be connected to the tape inputs of the RA-06.

Similarly the tape outputs of the RA-06 must

be connected to the inputs of the recorder. As

with other sources be sure to connect the Left

and Right channels of each device to the proper

channels on the associated components. Use

high quality connecting cables to prevent loss

of sound quality.

NOTE:

The Tape Outputs are not affected

by the Volume, Balance or Tone controls.

They receive a fi xed level signal.

Preamp Outputs

The RA-06 has a set of preamp outputs. The

signal from the source selected with the Func-

tion Selector is always available from these

outputs. Typically these outputs are used to

provide a signal to another integrated ampli-

fi er or power amplifi er, which is used to drive

remote speakers.

NOTE:

Changes to the settings of the

Volume, Balance or Tone controls affect the

signal from the Preamp Outputs.

Speaker Outputs

Speaker Selector Switch

[See Figure 2.]

The RA-06 has two sets of speaker outputs,

labeled “A”

and “B”

. The speaker

outputs are controlled by the switch

the front panel.

Speaker Selection

If only one set of speakers will be used at any

given time, the speakers may have an imped-

ance as low as 4 ohms. If there are times when

both the A and B speakers will be used, all

the speakers should have an impedance of 8

ohms or more. Speaker impedance ratings

are less than precise. In practice, very few

loudspeakers will present any problems for

the RA-06. See your authorized Rotel dealer

if you have any questions.

Speaker Wire Selection

Use insulated two-conductor stranded wire to

connect theRA-06 to the speakers. The size

and quality of the wire can have an audible

effect on the performance of the system. Stan-

dard speaker wire will work, but can result in

lower output or diminished bass response,

particularly over longer distances. In general,

heavier wire will improve the sound. For best

performance, you may want to consider special

high-quality speaker cables. Your authorized

Rotel dealer can help in the selection of cables

for your system.

Polarity and Phasing

The polarity – the positive/negative orientation

of the connections – for every speaker and

amplifi er connection must be consistent so all

the speakers will be in phase. If the polarity

of one connection is reversed, bass output will

be very weak and stereo imaging degraded.

All wire is marked so you can identify the

two conductors. There may be ribs or a stripe

on the insulation of one conductor. The wire

may have clear insulation with different color

conductors (copper and silver). There may be

polarity indications printed on the insulation.

Identify the positive and negative conductors

and be consistent with every speaker and

amplifi er connection.

Speaker Connection

Turn off all the components in the system before

connecting the speakers. The RA-06 has color-

coded binding post type speaker connectors on

the back panel (except in European Community

countries where their use is not permitted). These

connectors accept bare wire, connector lugs,

or dual banana type connectors.

Route the wire from the RA-06 to the speakers.

Give yourself enough slack so you can move

the components to allow access to the speaker

connectors. If you are using dual banana plugs,

connect them to the wires and then plug into the

backs of the binding posts. The thumbscrews

of the binding posts should be screwed in all

the way (clockwise).

If you are using terminal lugs, connect them

to the wires. If you are attaching bare wires

directly to the binding posts, separate the wire

conductors and strip the insulation from the end

of each conductor. Be careful not to cut into the

wire strands. Unscrew (turn counterclockwise)

the binding post thumbscrews. Place the connec-

tor lug or wire around the binding post shaft.

Turn the thumbscrews clockwise to clamp the

connector lug or wire fi rmly in place.

NOTE:

Be sure there are no loose wire

strands that could touch adjacent wires or

connectors.

English

Phones Output

The Phones output allows you to connect

headphones for private listening. This output

accommodates standard stereo phone 3.5 mm

(1/8”) plugs. Plugging in a set of headphones

does not cut off the signal to the outputs. Use

the Speaker Selector to turn off the speak-

ers. The settings of the Function Selector and

the Tape Monitor Control determines which

source is heard. To listen to or monitor the

component connected to the Tape input set

the Monitor Control to the Tape position. For

all other inputs leave the Monitor Control in

the Source position and select the source you

want to listen to with the front panel Function

Selector or press the corresponding source

button on the remote control.

NOTE:

Because the sensitivity of speakers

and headphones can vary widely, always

reduce the volume level before connecting

or disconnecting headphones.

Media Player

A 3.5mm (1/8”) stereo input socket for a

“Media Player” is provided on the front of the

amplifi er and is selected by setting the function

control to (AUX2). Any portable stereo cassette,

compact disc player or hard disc playback

device can be connected via this input. If

the device you are connecting has its output

via the headphone socket then note that you

must adjust the volume control on the player

for sound to be heard. Should the sound be

loud and distorted turn down the volume on

the player and if it is only just audible through

the speakers even when the amplifi er volume

control is turned up fairly high then adjust the

volume control on the player.

NOTE:

When the 3.5mm (mimi jack) is inserted

into the Media Player socket the rear input called

AUX2 is disconnected. Removing the 3.5mm

plug from the Media player socket will allow

the rear AUX2 input to function.

Audio Controls

Volume Control

Turn the control

clockwise to increase the

volume, or counterclockwise to decrease the

volume. Or use the remote control volume buttons

. Press the

▲

button to increase the volume,

or the

▼

button to decrease the volume.

Balance Control

The Balance Control adjusts the left-to-right

balance of the sound output. Normally the

control should be left in the center position.

In some situations, typically when the main

listening position is not ideally centered be-

tween the speakers, it may be necessary to

adjust the control to achieve proper left-to-right

balance. Turning the control counter-clockwise

shifts the sound balance to the left. Turning

the control clockwise shifts the sound balance

to the right.

Tone On/Off Switch

When the Tone Switch is in the Off position the

Bass and Treble Control (Tone Control) circuits

are bypassed to ensure the purest possible

sound. Leave the Tone Switch in the Off posi-

tion unless you want to use the Tone Controls.

Turn the Tone Switch to the On position if you

want to adjust the Tone Controls.

Bass and Treble Controls

When the Tone Switch is in the On position,

turning the Bass and Treble Controls adjusts the

tone balance of the sound. Turn the Controls

clockwise to increase the bass or treble output.

Turn the Controls counterclockwise to decrease

the bass or treble output.

A properly set up high-performance audio

system produces the most natural sound with

little or no adjustment of the tone controls. Use

these controls sparingly. Be particularly careful

when turning the controls up (clockwise). This

increases the power output in the bass or treble

range, increasing the load on the amplifi er

and speakers.

Function Control

The Function control selects the input signal

source. The signal selected by the Function

control is the one you hear, as long as the

Monitor control is set to the Source postion.

(See the following section.) The signal selected

by the Function control also goes to Preamp

Outputs and the Tape Outputs. Turn the front

panel Listening Selector to the source you want

to listen to. Or press the corresponding source

button on the remote control.

Monitor Control

When the Monitor Control is set to the Source

position, the signal you hear, and which goes

to the Preamp Outputs, is selected by the

Function Control. To listen to the signal from a

recorder connected to the Tape Inputs, set the

Monitor Control to the Tape position. When

the Monitor Control is in the Tape position,

the signal from the Tape Input also goes to the

Preamp Outputs.

The signal that goes to the Tape Output is always

selected by the Function Control. When you

are recording with a unit that has monitoring

capabilities, you can listen to the sound just

recorded by setting the Monitor Control to the

Tape position.

Mute Control

Remote Only

To temporarily mute the sound of the system

press the Mute Button on the RR-AT94 remote.

The volume Control LED blinks when the sound

is muted. Press the button again to return the

sound volume to the original level.

IR Inputs and Outputs

External Remote Input

[

This 3.5 mm mini-jack (labeled EXT REM IN)

receives command codes from an industry-

standard infrared receivers (Xantech, etc.)

located in the main listening room. This feature

is useful when the unit is installed in a cabinet

and the front-panel sensor is blocked. Consult

your authorized Rotel dealer for information

on external receivers and the proper wiring of

a jack to fi t the mini-jack receptacle.

NOTE:

The IR signals from the EXTERNAL

REMOTE IN jack can be relayed to source

components using external IR emitters or

hardwired connections from the IR OUT

jacks.

IR Output

]

The IR OUT jack sends IR signals received at the

EXTERNAL REM IN jack to an infrared emitter,

or to Rotel CD players, cassette decks, or tuners

with a compatible rear panel IR connector. The

allows you to use IR control features to oper-

ate other components when the IR sensors on

those components are blocked for obstructed

by installation in a cabinet.

See your authorized Rotel dealer for information

on IR repeater systems.

NOTE:

The EXT REM IN jack located next to the

IR OUTPUT jack is for use with an external IR sen-

sor which duplicates the front panel IR sensor.

RA-06

Stereo Integrated Amplifi er

12 Volt Trigger Outlet

Some audio components can be turned on auto-

matically when they receive a 12V turn on “signal”.

The 12V Trigger Outputs of the RA-06 provide the

required signal. Connect compatible components

to the RA-06 with a conventional 3.5mm miniplug

cable. When the RA-06 is in Standby mode, the

trigger signal is interupted, so the components

controlled by it are turned off.

Protection Indicator

The RA-04 has both thermal and over-current

protection circuitry that protects the amplifi er

against damage in the event of extreme or faulty

operating conditions. The protection circuits

are independent of the audio signal and have

no impact on sonic performance. Instead, the

protection circuits monitor the temperature of

the output devices and shut down the amplifi er

if temperatures exceed safe limits.

Most likely, you will never see this protection cir-

cuitry in action. However, should a faulty condition

arise, the amplifi er will stop playing and the LED

indicator on the front panel will light up.

If this happens, turn the amplifi er off. Let it cool

down for several minutes, and attempt to identify

and correct the problem that caused the protection

circuitry to engage. When you turn the amplifi er

back on, the protection circuit will automatically

reset and the indicator LED should go out.

In most cases, the protection circuitry activates

because of a fault condition such as shorted

speaker wires, or inadequate ventilation lead-

ing to an overheating condition. In very rare

cases, highly reactive or extremely low imped-

ance speaker loads could cause the protection

circuit to engage.

If the protection circuitry triggers repeatedly

and you are unable to isolate and correct the

faulty condition, contact your authorized Rotel

dealer for assistance in troubleshooting.

Troubleshooting

Most diffi culties in audio systems are the result

of incorrect connections, or improper control

settings. If you encounter problems, isolate the

area of the diffi culty, check the control settings,

determine the cause of the fault and make the

necessary changes. If you are unable to get

sound from the RA-06 refer to the suggestions

for the following conditions:

Power Indicator Is Not Lit

The Power Indicator should be lit whenever the

RA-06 is plugged into the wall power outlet

and the Power Switch is pushed in. If it does

not light, test the power outlet with another

electrical device, such as a lamp. Be sure the

power outlet being used is not controlled by

a switch that has been turned off.

Fuse Replacement

If another electrical device works when plugged

into the power outlet, but the Power Indicator

of theRA-06 does not light when plugged into

the same outlet and the Power Switch is pushed

in, it indicates that the internal power fuse may

have blown. If you believe this has happened,

contact your authorized Rotel dealer to get the

fuse replaced.

No Sound

Check the signal source to see if it is function-

ing properly. Make sure the cables from the

signal source to the RA-06 inputs are connected

properly. Be sure the Listening Selector is set

to the proper input. Check the wiring between

the RA-06 and the speakers.

Specifi cations

Continuous Power Output

watts/ch

(20-20 kHz, < 0.03%, 8 ohms)

Total Harmonic Distortion (20Hz-20kHz)

< 0.03% at rated power, 1/2 power or 1 watt

Intermodulation Distortion (60 Hz : 7 kHz, 4:1)

< 0.03% at rated power, 1/2 power or 1 watt

Frequency Response

Phono

Input

20Hz-15kHz,

±0.3dB

Line Level Inputs

10Hz-100kHz, +1, –3dB

Damping Factor (20-20,000 Hz, 8 ohms)

180

Input Sensitivity / Impedance

Phono

Input

2.5mV / 47 kOhms

Line Level Inputs

150 mV / 24 kOhms

Input Overload

Phono

Input

180mV

Line Level Inputs

Premp Output / Impedance

1V / 470 Ohms

Tone Controls - Bass / Treble

±6 dB at 100Hz / 10kHz

Signal to Noise Ratio (IHF “A” weighted)

Phono

Input

Line Level Inputs

100

Power Requirements

USA

Version

120 Volts, 60 Hz

European Version

230 Volts, 50 Hz

Power Consumption

300 W, 36 W - Idle, 3.7 W - Standby

Dimensions (W x H x D)

437 x 92 x 342 mm

x 3

x 13

”

Panel Height

80 mm / 3

”

Weight (net)

7.7 kg, 17 lbs.

All specifi cations are accurate at the time of printing.

Rotel reserves the right to make improvements without notice.

English

RA-06

Amplifi cateur Intégré Stéréophonique

RA-06

Amplifi cateur Intégré Stéréophonique

Tous les appareils Rotel sont conçus en totale conformité

avec les directives internationales concernant les restric-

tions d’utilisation de substances dangereuses (RoHS) pour

l’environnement, dans les équipements électriques et élec-

troniques, ainsi que pour le recyclage des matériaux utilisés

(WEEE, pour Waste Electrical and Electronic Equipment).

Le symbole du conteneur à ordures barré par une croix

indique la compatibilité avec ces directives, et le fait que

les appareils peuvent être correctement recyclés ou traités

dans le respect total de ces normes.

Utilisez un câble de type Classe 2 pour la liaison avec les enceintes

acoustiques, afi n de garantir une installation correcte et de minimiser

les risques d’électrocution.

Utilisez uniquement un support, meuble, rack, étagère

suffisamment solide pour supporter le poids de

l’appareil. N’utilisez pas de meuble mobile ou risquant

de se renverser.

Ce symbole signifi e que cet appareil bénéfi cie d’une double

isolation électrique. Sa prise d’alimentation n’a pas besoin

d’être reliée à la terre ou à une masse particulière.

Instructions importantes concernant la sécurité

ATTENTION : Il n’y a à l’intérieur aucune pièce susceptible

d’être modifi ée par l’utilisateur. Adressez-vous impéra-

tivement à une personne qualifi ée.

ATTENTION : Pour réduire tout risque d’électrisation ou

d’incendie, ne pas exposer l’appareil à une source humide,

ou à tout type de risque d’éclaboussure ou de renverse-

ment de liquide. Ne pas poser dessus d’objet contenant

un liquide, comme un verre, un vase, etc. Prenez garde

à ce qu’aucun objet ou liquide ne tombe à l’intérieur de

l’appareil par ses orifi ces de ventilation. Si l’appareil est

exposé à l’humidité ou si un objet tombe à l’intérieur,

débranchez-le immédiatement de son alimentation secteur,

et adressez-vous immédiatement et uniquement à une

personne qualifi ée et agréée.

Tous les conseils de sécurité et d’installation doivent être lus avant de

faire fonctionner l’appareil. Conservez soigneusement ce livret pour le

consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés.

Suivez les instructions. Respectez les procédures d’installation et de

fonctionnement indiquées dans ce manuel.

L’appareil doit être nettoyé uniquement avec un chiffon sec ou un

aspirateur.

L’appareil doit être placé de telle manière que sa propre

ventilation puisse fonctionner, c’est-à-dire avec un espace

libre d’une dizaine de centimètres minimum autour de

lui.

Il ne doit pas être posé sur un fauteuil, un canapé, une couverture

ou toute autre surface susceptible de boucher ses ouïes d’aération ;

ou placé dans un meuble empêchant la bonne circulation d’air autour

des orifi ces d’aération.

Cet appareil doit être placé loin de toute source de chaleur, tels que

radiateurs, chaudières, bouches de chaleur ou d’autres appareils (y

compris amplifi cateurs de puissance) produisant de la chaleur.

Cet appareil doit être branché sur une prise d’alimentation secteur,

d’une tension et d’un type conformes à ceux qui sont indiqués sur la

face arrière de l’appareil.

Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à

un modèle équivalent. Ne pas tenter de modifi er ou changer la prise.

Notamment, ne pas tenter de supprimer la prise de terre (troisième

broche de la prise) si celle-ci est présente. Si la prise n’est pas conforme

à celles utilisées dans votre installation électrique, consultez un électricien

agréé. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé,

écrasé ou détérioré sur tout son trajet, à ce qu’il ne soit pas mis en contact

avec une source de chaleur. Vérifi ez soigneusement la bonne qualité

des contacts, à l’arrière de l’appareil comme dans la prise murale.

La prise d’alimentation secteur constitue le moyen radical de déconnexion

de l’appareil. Elle doit donc rester en permanence accessible.

L’appareil doit être immédiatement éteint, débranché puis retourné au

service après-vente agréé dans les cas suivants :

• Le câble d’alimentation secteur ou sa prise est endommagé.

• Un objet est tombé, ou du liquide a coulé à l’intérieur de

l’appareil.

• L’appareil a été exposé à la pluie.

• L’appareil ne fonctionne manifestement pas normalement.

• L’appareil est tombé, ou le coffret est endommagé.

Au sujet de Rotel

C’est une famille de passionnés de musique qui

a fondé Rotel, il y a maintenant plus de 40 ans.

Pendant toutes ces années, leur passion ne s’est

jamais émoussée et tous les membres de la famille

se sont toujours battus pour fabriquer des appareils

présentant un exceptionnel rapport musicalité-prix,

suivis en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe réduite,

écoutant et peaufi nant soigneusement chaque

appareil pour qu’il corresponde parfaitement à

leurs standards musicaux. Ils sont libres de choisir

n’importe quels composants dans le monde entier,

uniquement en fonction de leur qualité. C’est ainsi

que vous trouvez dans les appareils Rotel des

condensateurs britanniques ou allemands, des

transistors japonais ou américains, tandis que

tous les transformateurs toriques sont directement

fabriqués dans une usine Rotel.

L’excellente réputation musicale des appareils Rotel

a été saluée par la plupart des magazines spéciali-

sés ; ils ont reçu d’innombrables récompenses, et

sont choisis par de nombreux journalistes critiques

du monde entier, parmi les plus célèbres, ceux qui

écoutent de la musique quotidiennement. Leurs

commentaires restent immuables : Rotel propose

toujours des maillons à la fois musicaux, fi ables

et abordables.

Mais plus que tout, Rotel vous remercie pour l’achat

de cet appareil, et souhaite qu’il vous apporte de

nombreuses heures de plaisir musical.

Pour démarrer

Merci d’avoir acheté cet amplifi cateur stéréo intégré

Rotel RA-06. Il a été spécialement conçu pour vous

fournir des heures et des heures de plaisir musical

en tant que cœur d’une chaîne haute-fi délité de

très haute qualité.

Le RA-06 est un amplifi cateur intégré très complet,

de très hautes performances. Les différents aspects

de sa conception ont été réalisés de manière à re-

produire toute la dynamique comme les plus subtiles

nuances de la musique. Le RA-06 est entre autres

équipé d’une alimentation entièrement régulée,

utilisant un transformateur torique spécialement

fabriqué pour Rotel et des condensateurs « slit-

foil » également uniques en leur genre. La faible

impédance de cette alimentation assure une énorme

réserve de puissance, capable de faire face aux

exigences les plus élevées. Cette conception est

évidemment plus coûteuse, mais elle est essentielle

pour le respect de la musique.

Les circuits imprimés possèdent des pistes parfaite-

ment symétriques. Elles préservent ainsi parfaite-

ment l’intégrité « temporelle » de la musique.

Les composants utilisés sont par exemple des

résistances à fi lm métallique et des condensateurs

au polystyrène ou polypropylène sur tous les

points critiques du trajet du signal. Les plus infi mes

détails ont été analysés avec soin, afi n que rien

ne vienne détruire l’exceptionnelle musicalité de

cet amplifi cateur.

Les principales fonctions du RA-06 sont faciles à

comprendre et à utiliser. Elles ne diffèrent en rien

de celles d’une chaîne haute-fi délité traditionnelle.

Branchez simplement les sources et écoutez!

La télécommande RR-AT94

La plupart des commandes est accessible soit di-

rectement en face avant, soit à partir de la télécom-

mande fournie RR-AT94. Lors de la description des

fonctions, les références aux touches et commandes

correspondantes sont indiquées dans les deux cas.

Par exemple, pour régler le volume sonore, vous

pouvez soit utiliser le bouton de la face avant

soit les touches de la télécommande

Voir le paragraphe « Entrées et sorties IR » pour de

plus amples informations sur les possibilités d’extension

de télécommande par infrarouge du système.

NOTE:

Retirez les piles de la télécommande si

vous n’utilisez pas celle-ci pendant une longue

période. Ne laissez jamais des piles usées

dans la télécommande. Des piles usagées

peuvent montrer des coulées de liquide corrosif

susceptible d’endommager défi nitivement la

télécommande.

NOTE:

La RR-AT94 peut aussi être utilisée

pour commander les fonctions de base

d’autres maillons Rotel, incluant des tuners,

lecteurs de CD et lecteurs de DVD.

Pour faire fonctionner un Tuner Rotel —

1) Sélectionnez la fonction Tuner de la RR-

AT94.

2) Pressez les touches « Power » et « 1 »

(RT-06) ou « 2 » (RT-940AX).

3) Pressez la touche désirée pour la fonction

voulue sur le tuner.

Pour faire fonctionner un Lecteur de

CD Rotel —

Sélectionnez la fonction CD de la RR-AT94.

Pour faire fonctionner un Lecteur de

DVD Rotel —

Sélectionnez la fonction AUX 1 de la RR-AT94.

Français

Sommaire

Figure 1: Commandes et branchements

Figure 2: Signaux d’entrée et branchements

enceintes acoustiques

Instructions importantes

concernant la sécurité ............................ 10

Au sujet de Rotel .................................. 11

Pour démarrer ...................................... 11

La télécommande RR-AT94 .................... 11

Capteur

Quelques précautions

Disposition 12

Câbles 12

Remarques importantes

Alimentation secteur et mise sous tension . 12

Prise d’alimentation secteur

Indicateur de mise sous tension

et interrupteur marche/mise en veille

Branchement des signaux en entrée ....... 13

Entrée Phono

et prise de masse

Entrées niveau Ligne

Branchements de l’enregistreur

........ 13

Sorties préamplifi cateur

.................. 13

Sorties enceintes acoustiques

sélecteur des enceintes

................... 13

Choix des enceintes

Choix de la section du câble d’enceintes

Polarité et mise en phase

Branchement des enceintes

Prise casque

................................... 14

Media Player

.................................. 14

Commandes audio ................................. 14

Contrôle de volume

Contrôle de balance

Mise en/hors service des correcteurs

de timbre

Correcteurs de timbre grave

et aigu

Sélecteur de source en écoute Function

Contrôle Monitor

Silence (Mute Control)

Entrées et sorties IR (infrarouge) ........... 14

Entrée télécommande externe

[

Sortie IR

]

Prise de commutation

TRIGGER 12 V

............................... 15

Circuit de protection

........................ 15

Problèmes de fonctionnement................. 15

L’indicateur Power de mise sous tension

ne s’allume pas

Remplacement du fusible

Pas de son

Spécifi cations ........................................ 15

Capteur

Ce capteur reçoit les signaux infrarouge envoyés

par la télécommande. Ne pas l’obstruer ou le rendre

invisible pour la télécommande, sinon celle-ci ne

fonctionnera pas correctement. Le fonctionnement

de la télécommande peut également présenter des

problèmes si ce capteur est exposé à une lumière

trop vive, particulièrement les rayons du soleil.

Certains types d’éclairages, comme les lampes à

halogène, qui émettent beaucoup d’infrarouge,

peuvent également entraîner des interférences.

Enfi n, la télécommande ne fonctionnera pas cor-

rectement si ses piles sont trop faibles.

Quelques précautions

ATTENTION:

afi n d’éviter tout dommage à

l’appareil, éteignez TOUS les maillons du sys-

tème avant de procéder au moindre branchement

d’un câble. Ne remettez pas les appareils sous

tension sans avoir vérifi é que tous les branche-

ments ont été correctement effectués. Vérifi ez

notamment les câbles des enceintes acoustiques

: il ne doit pas y avoir de brins susceptibles de

créer des courts-circuits d’une prise à l’autre, ou

sur le boîtier de l’amplifi cateur.

Veuillez lire ce manuel d’utilisation très soigneuse-

ment. Il vous donne toutes les informations néces-

saires aux branchements et fonctionnement du

RA-06. Si vous vous posez encore des questions,

n’hésitez pas à contacter immédiatement votre

revendeur agréé Rotel.

Conservez soigneusement l’emballage du RA-04.

Il constitue le meilleur et le plus sûr moyen pour

le transport futur de votre nouvel appareil, afi n

d’éviter tout dommage sérieux à celui-ci.

Remplissez et envoyez le coupon d’enregistrement

fourni dans l’emballage du RA-06. Conservez la

facture de votre appareil : c’est la meilleure preuve

de votre propriété et de la date réelle d’achat.

Elle sera nécessaire pour mettre éventuellement

en jeu la garantie.

Disposition

Comme tous les appareils traitant des signaux

relativement faibles, le RA -04 est sensible à son

environnement immédiat. Évitez de le placer sur

d’autres maillons. Éloignez les câbles de modu-

lation sonore des câbles d’alimentation secteur.

Vous éviterez ainsi l’apparition éventuelle de

ronfl ements parasites.

Le RA-06 dégage un peu de chaleur pendant son

fonctionnement, ce qui est normal. Ne posez donc

pas d’autres maillons (ou objets) sur lui. Ne bloquez

pas ses ouïes supérieures de refroidissement. Il doit

y avoir environ 10 cm de dégagement au-dessus

de lui pour permettre le bon fonctionnement de

sa ventilation.

N’oubliez pas non plus, lors de son installation, qu’il

s’agit d’un appareil relativement lourd. L’étagère

ou le support utilisés doivent être suffi samment

robustes et rigides : dans ce domaine, le sens

commun s’applique. Nous vous recommandons

d’ailleurs, à ce sujet, d’acquérir un de ces meubles

spécialement conçus pour les chaînes haute-fi délité.

Votre revendeur vous donnera toutes les informa-

tions nécessaires à ce sujet.

Câbles

Vérifiez que les câbles d’alimentation secteur

d’une part, les câbles de modulation analogique

d’autre part, et enfi n les câbles transportant un

signal numérique soient bien éloignés les uns des

autres. Cela pour éviter toute interférence suscep-

tible de générer des bruits parasites. N’utiliser que

des câbles de très bonne qualité, soigneusement

blindés. Votre revendeur agréé Rotel est en mesure

de vous donner tous les conseils nécessaires quant

au choix de câbles de bonne qualité.

Remarques importantes

Pendant les branchements sur le

RA-06, veuillez vous assurer que:

•

Tous

les maillons du système sont éteints

avant

que ne soit effectué quelque branchement que

ce soit sur

n’importe quel maillon

, y

compris celui des enceintes acoustiques.

•

Éteignez

tous

les maillons du système

avant

de modifi er

n’importe quel

branchement

dans l’installation.

Nous vous recommandons également

de:

•

Mettre le bouton de volume à zéro

avant

d’allumer ou d’éteindre

l’amplifi cateur.

Alimentation secteur et mise sous tension

Prise d’alimentation secteur

Compte tenu de la puissance relativement élevée

qu’il peut délivrer, l’amplificateur RA-05 peut

demander un courant très élevé et ainsi être par-

ticulièrement exigeant vis-à-vis de votre installation

électrique. C’est pourquoi nous vous conseillons

très vivement de ne le brancher que directement,

dans une prise murale munie de deux broches.

N’utilisez pas de câble rallonge. Une prise multiple

pourra éventuellement être utilisée, mais seulement

si elle possède la capacité en courant (ampères)

demandée par le RA-06 et les autres appareils

branchés dessus.

Votre RA-06 a été confi guré en usine pour la ten-

sion d’alimentation secteur du pays pour lequel il

est prévu (115 ou 230 volts, fréquence 50 ou 60

Hz). Cette valeur est indiquée sur une étiquette,

en face arrière.

NOTE:

ssi vous devez déménager dans

un autre pays, il est possible de modi-

fi er l’alimentation du RA-06. Ne tentez pas

d’effectuer cette transformation vous-même.

Elle nécessite une intervention interne présent-

ant des risques d’électrocution si certaines

précautions ne sont pas respectées. Consultez

directement un revendeur agréé Rotel pour

connaître la procédure à suivre.

Si vous vous absentez pendant une longue péri-

ode (un mois ou plus), nous vous conseillons de

débrancher la prise murale d’alimentation.

Indicateur de mise sous

tension

et interrupteur

marche/mise en veille

Pressez la touche repérée « Power » pour mettre le

RA-06 en service. La diode corresponde s’allume

simultanément. Une seconde pression sur cette

même touche éteint le RA-06.

Une fois que le RA-06 a été allumé via son inter-

rupteur en face avant, il peut passer du mode

de fonctionnement normal au mode de mise en

veille Standby via la touche de la télécommande

RR-AT94

Consultez aussi le paragraphe sur la sortie de

commutation « Trigger 12 V » pour connaître les

possibilités d’allumage/extinction d’autres maillons

de votre système, simultanément au RA-06.

RA-06

Amplifi cateur Intégré Stéréophonique

Branchement des signaux en entrée

[Voir Figure 2]

NOTE:

Pour éviter tout bruit parasite susceptible

d’endommager les enceintes acoustiques, as-

surez-vous que tout le système est éteint avant

d’effectuer le moindre branchement.

Entrée Phono

et prise de

masse

Branchez le câble en provenance de la platine

tourne-disque dans les prises appropriées gauche

et droite repérées Phono. Si la platine TD possède

un câble de masse, branchez celui-ci dans la borne

à vis spéciale à gauche des prises Phono. Cela

élimine un éventuel ronfl ement.

Entrées niveau Ligne

Les entrées repérées CD, Tuner et Aux du RA-06

sont des entrées « Niveau Ligne ». Elles vous

permettent de brancher des sources comme les

lecteurs de CD, les magnétoscopes stéréo, les

tuners, les sections audio des lecteurs LaserDisc

ou de DVD, ou même la sortie analogique d’un

lecteur de CD-ROM.

Les canaux gauche et droit sont clairement repérés

et doivent être branchés sur les canaux correspon-

dants de chaque source. Les prises gauches sont de

couleur blanche, les prises droites sont de couleur

rouge. N’utilisez que des câbles d’excellente qualité

pour relier les sources au RA-06. Contactez à ce

sujet votre revendeur agréé Rotel.

Branchements de l’enregistreur

[Voir Figure 2]

Les entrées et sorties repérées Tape peuvent être

branchées sur n’importe quel enregistreur acceptant

et produisant des signaux audio analogiques de

niveau Ligne. Ce sera un magnétophone à bandes,

ou un magnétocassette, ou un DAT ou MiniDisc

utilisés sur leurs entrées et sorties analogiques.

Souvenez-vous que les sorties du RA-06 doivent

être branchées sur les entrées enregistrement de

l’enregistreur ; inversement, les entrées du RA-06

seront reliées sur les sorties lecture de l’enregistreur.

Comme pour les autres maillons, respectez les

canaux gauche et droit et n’utilisez que des câbles

de très haute qualité

NOTE:

Les sorties repérées Tape ne sont pas

affectées par les réglages de volume, balance ou

timbres. Elles reçoivent toujours un signal fi xe.

Sorties préamplifi cateur

Le RA-06 possède un jeu de prises de sortie de

sa section préamplifi catrice. Le signal de la source

choisie via le sélecteur d’écoute « Function » est

envoyé en permanence sur cette paire de prises.

Il peut donc être utilisé par un autre amplifi ca-

teur intégré ou un amplifi cateur de puissance,

par exemple pour alimenter une seconde paire

d’enceintes acoustiques.

NOTE:

Des modifications des réglages de

volume, balance ou timbres affectent les sorties

préamplifi catrices repérées “Preamp Outputs”.

Sorties enceintes acoustiques

et sélecteur des enceintes

[Voir Figure 2]

Le RA-06 possède deux jeux de prises pour deux

paires d’enceintes acoustiques, l’un repéré « A »

et l’autre repéré « B »

. Le choix de ces

deux jeux de sorties est contrôlé par le sélecteur

d’enceintes acoustiques

en face avant.

Choix des enceintes

Si une seule paire d’enceintes acoustiques est

branchée sur le RA-06, ces enceintes peuvent

chacune avoir une impédance minimum de 4

ohms. Si deux paires sont branchées, à la fois

sur les prises A et B, chaque enceinte ne doit pas

présenter une impédance inférieure à 8 ohms.

L’impédance des enceintes est souvent indiquée

de manière relativement peu précise. En pratique,

seules quelques rares modèles d’enceintes risquent

de présenter des problèmes pour le RA-06. Con-

sultez votre revendeur agréé Rotel pour de plus

amples informations à ce sujet.

Choix de la section du câble

d’enceintes

Utilisez du câble deux conducteurs isolé pour relier

le RA-06 aux enceintes. La taille et la qualité du

câble peuvent avoir de l’infl uence sur les perfor-

mances musicales. Un câble standard fonctionnera,

mais il peut présenter des limitations quant à la

dynamique réellement reproduite ou à la qualité

du grave, surtout sur de grandes longueurs. En

général, un câble de plus fort diamètre entraîne

une amélioration du son. Pour des performances

optimales, penchez-vous sur l’offre en terme de

câbles de très haute qualité. Votre revendeur agréé

Rotel est en mesure de vous renseigner effi cace-

ment à ce sujet.

Polarité et mise en phase

La polarité – autrement dit l’orientation correcte

du « + » et du « - » pour chaque branchement

entre le RA-06 et les enceintes acoustiques doit

être respectée pour toutes les enceintes, afi n que

celles-ci soient toutes en phase. Si la phase d’une

seule enceinte est inversée, il en résultera un manque

de grave sensible et une dégradation importante

de l’image stéréophonique. Tous les câbles sont

repérés afi n que vous puissiez identifi er claire-

ment leurs deux conducteurs. Soit les câbles sont

différents (un cuivré, un argenté), soit la gaine est

de couleur différente (fi let de couleur), soit elle est

gravée. Assurez-vous que vous repérez bien le

conducteur repéré pour toutes les liaisons, et que

vous respectez parfaitement la phase sur toutes les

enceintes acoustiques, par rapport à l’entrée.

Branchement des enceintes

Éteignez tous les appareils avant de brancher les

enceintes acoustiques. Le RA-06 possède des prises

rouges et noires repérées qui acceptent indifférem-

ment du câble nu, des cosses ou fourches spéciales,

ou encore des fi ches banane (sauf en Europe, où

les nouvelles normes CE l’interdisent).

Tirez le câble depuis le RA-06 vers les enceintes

acoustiques. Prévoyez suffi samment de longueur

pour qu’il ne subisse aucune contrainte sur toute

sa longueur et que vous puissiez déplacer les

éléments sans qu’il soit tendu (accès aux prises

de l’amplifi cateur).

Si vous utilisez des fourches, insérez-les à fond

dans le logement offert par les prises et serrez

fermement. Si vous utilisez du fi l nu, dénudez tous

les câbles sur une longueur suffi sante, et torsadez

les brins de chaque conducteur de telle manière

qu’aucun brin ne puisse venir en contact avec un

autre d’un autre conducteur (court-circuit). Suivant

la taille des torsades, insérez-les dans les trous

centraux des prises ou entourez-le autour des

axes de celles-ci (sens des aiguilles d’une montre).

Dans tous les cas, serrez fermement à la main les

bornes vissantes.

NOTE:

Vérifi ez bien qu’il n’y ait aucun brin

qui vienne en contact avec des brins ou la prise

adjacente.

Français

Prise casque

Cette prise est de type Jack 6,35 mm stéréo. Utilisez

un adaptateur pour des prises jack plus petites 3,5

mm. Utilisez le sélecteur des enceintes en face avant

pour couper celles-ci lorsque vous désirez écouter

uniquement au casque. Les réglages du sélecteur

« Fonction » et la commande du magnétophone

Tape Monitor déterminent la source réellement

écoutée. Pour écouter le maillon branché sur

l’entrée repérée Tape (magnétophone), placez la

commande Monitor sur la position « Tape ». Pour

toutes les autres entrées, laissez cette commande

Monitor sur sa position « Source », pour écouter

la source sélectionnée sur le sélecteur Fonction de

la face avant, ou pressez la touche de la source

désirée sur la télécommande.

NOTE:

Parce que la sensibilité des enceintes

acoustiques et celle des casques peut varier

dans de fortes proportions, toujours réduire le

niveau sonore avant de brancher ou débrancher

un casque d’écoute.

Media Player

Une prise jack stéréo 3,5 mm « Media Player

», pour « Lecteur audio » (baladeur MP3, par

exemple), est disponible sur la façade, et sélection-

née sur le sélecteur de source en position AUX2.

N’importe quel lecteur de cassette portable, lecteur

de disque ou disque dur peut être branché sur cette

prise. N’oubliez pas, éventuellement, de régler le

niveau sonore sur cette source portable pour le

bon fonctionnement de cette entrée. Si le son est

trop fort, avec beaucoup de distorsion, baissez

le niveau sonore directement sur cette source. Au

contraire, augmentez le volume sur la source si

vous n’entendez que très faiblement le son au trav-

ers des enceintes, le bouton de volume du RA-06

étant déjà réglé à une valeur élevée.

NOTE:

Lorsque vous insérez une prise jack

stéréo 3,5 mm, la commutation sur cette prise

est automatique entraînant simultanément la cou-

pure de la source éventuellement branchée sur

les prises repérées (AUX 2) en face arrière.

Commandes audio

Contrôle de volume

La rotation dans le sens des aiguilles d’une montre

du bouton de volume

augmente le niveau so-

nore, et la rotation dans le sens inverse des aiguilles

d’une montre le diminue. Vous pouvez aussi utiliser

les touches de la télécommande

Pressez la

touche s pour augmenter le volume sonore, et la

touche t pour diminuer le volume sonore.

Contrôle de balance

Ce contrôle permet d’ajuster la balance gauche-

droite du signal sonore. Normalement, cette com-

mande doit se trouver en position centrale, à zéro.

Dans certaines situations, généralement lorsque la

position d’écoute n’est pas parfaitement centrée

entre les deux enceintes acoustiques, il peut être

nécessaire de modifi er plus ou moins cet équilibre

central. Une rotation dans le sens contraire des

aiguilles d’une montre privilégie le canal de gauche.

Dans le sens des aiguilles d’une montre, le niveau

augmente sur le canal de droite.

Mise en/hors service des

correcteurs de timbre

Lorsque la touche de mise en/hors service des

correcteurs de timbre est pressée, les correcteurs

grave et aigu sont tout simplement mis hors circuit

afi n de conserver la qualité de son la plus pure

possible. Nous vous conseillons, en utilisation

normale, de laisser toujours les correcteurs de

timbre hors circuit.

Correcteurs de timbre grave

et aigu

Lorsque le sélecteur de timbres est en position « On »,

tourner les boutons de grave (Bass) et d’aigu (Treble)

permet de modifi er l’équilibre tonal. Une augmenta-

tion du grave et/ou de l’aigu s’obtient en tournant

le bouton dans le sens des aiguilles d’une montre, et

inversement pour diminuer leur niveau respectif.

Un système de haute qualité, correctement réglé et

installé, ne nécessite pas normalement d’avoir recours

à une correction des timbres dans le grave ou dans

l’aigu. Utilisez ces correcteurs avec parcimonie. Soyez

particulièrement vigilants si vous utilisez une correction

maximum (à fond dans le sens des aiguilles d’une

montre). Dans ce cas, vous augmentez très nettement

la demande en puissance pour l’amplifi cateur, ce

qui peut entraîner un fonctionnement à la limite de

leurs capacités pour l’amplifi cateur comme pour les

enceintes acoustiques.

Sélecteur de source en écoute

Function

Ce sélecteur repéré « Function » permet de choisir

la source que l’on désire écouter, et celle qui est

également envoyée sur les sorties préampli tant

que le contrôle Monitor reste réglé sur sa posi-

tion « Source ». (Voir le paragraphe suivant).

Le signal sélectionné via cette touche Function

est envoyé à la fois sur les sorties Préampli et les

sorties Enregistrement (Tape Outputs). Tournez le

sélecteur de source de la façade sur la source que

vous désirez écouter.

Contrôle Monitor

Lorsque cette commande est laissée sur sa position

repérée « Source », le signal que vous entendez

est celui sélectionné sur la commande Fonction

(Function). Pour écouter le signal en provenance

d’un magnétophone branché sur les prises « Tape

», basculez le contrôle Monitor sur sa position «

Monitor ». Ce signal est alors également envoyé sur

les sorties Préamplifi cateur (Preamp Outputs).

Le signal envoyé sur les prises repérées « Tape

Output » est toujours sélectionné par la commande

Function. Lorsque vous enregistrez avec un mag-

nétophone disposant de la fonction Monitoring

(écoute directe pendant l’enregistrement), vous

pouvez écouter le son qui vient tout juste d’être

enregistré en plaçant le contrôle Monitor sur cette

position « Monitor ».

Silence (Mute Control)

Sur la télécommande uniquement

Pour couper temporairement le son du système,

pressez la touche repérée « Mute » sur la télécom-

mande RR-AT94. La diode Control clignote tant

que le son est coupé. Pressez de nouveau sur cette

touche pour rétablir le volume sonore exactement

au niveau où il se trouvait au préalable.

Entrées et sorties IR (infrarouge)

Entrée télécommande

externe

[

Cette prise jack 3,5 mm (repérée EXT REM IN)

reçoit les codes de commande de n’importe quel

récepteur infrarouge du commerce (Xantech, etc.)

placé dans la pièce principale. Cette caractéristique

est très utile si l’appareil est placé dans un meuble

rendant invisible son capteur intégré. Consultez

votre revendeur agréé Rotel pour de plus amples

informations sur ces récepteurs-émetteurs infrarouge

externes, et pour connaître le câblage correct de

la prise d’entrée correspondante.

NOTE:

Les signaux IR envoyés sur la prise

EXTERNAL REMOTE IN peuvent être relayés via

des maillons sources utilisant des émetteurs IR

externes, ou via des connexions câblées depuis

les prises repérées IR OUT.

Sortie IR

]

La prise repérée IR OUT renvoie les signaux

infrarouge reçus sur la prise EXTERNAL REM IN,

vers un émetteur infrarouge, ou les lecteurs de

CD, magnétocassettes ou tuners Rotel possédant

sur leur face arrière une prise IR adaptée. Cela

permet, en renvoyant les codes infrarouge, de

piloter d’autres maillons alors que les récepteurs in-

frarouge de ceux-ci sont obstrués ou invisibles.

RA-06

Amplifi cateur Intégré Stéréophonique

Consultez votre revendeur agréé Rotel pour de

plus amples informations sur ces systèmes de

répétiteurs infrarouge.

NOTE:

La prise EXT REM IN placée près de

ces prises de sortie est conçue pour être utili-

sée avec un capteur infrarouge externe dupli-

quant le rôle du capteur IR de la face avant,

placé dans la zone d’écoute principale.

Prise de commutation TRIGGER 12 V

Certains maillons audio peuvent être allumés

automatiquement en recevant simplement un

« signal » composé d’une tension de 12 volts.

Les deux prises « 12V Trigger » du RA-06

fournissent cette tension. Reliez-les aux entrées

correspondantes adaptées d’autres maillons via

des câbles avec prises jack 3,5 mm. Lorsque

le RA-06 est en mode de veille Standby, cette

tension Trigger est coupée, ce qui a pour ef-

fet d’éteindre simultanément tous les maillons

reliés de cette manière au RA-06.

Circuit de protection

Le RA-06 bénéficie à la fois d’une protection

thermique et d’une protection contre les surcharges

en courant, permettant de protéger l’amplifi cateur

contre des conditions de fonctionnement extrêmes.

Ces circuits de protection sont totalement indépen-

dants du signal audio, et n’ont donc aucune

infl uence sur la qualité sonore. Cependant, ces

circuits contrôlent en permanence la température

des transistors de sortie, et coupent l’amplifi cateur

si cette température dépasse certaines limites.

Dans la très grande majorité des cas, vous ne

verrez jamais ces circuits de protection entrer en

action. Cependant, si l’amplifi cateur détecte un

défaut de fonctionnement, il s’arrêtera de fonc-

tionner instantanément, et la diode LED en face

avant s’allumera.

Si cela arrive, éteignez immédiatement

l’amplifi cateur. Laissez-le refroidir pendant plu-

sieurs minutes, et tentez de détecter et de corriger

le problème ayant entraîné l’intervention de la

protection. Lorsque vous rallumerez l’amplifi cateur,

ses circuits de protection seront automatiquement

réinitialisés et la diode LED s’éteindra.

Dans la plupart des cas, la protection entre en

jeu suite à un défaut de fonctionnement comme

un court-circuit entre deux câbles des enceintes

acoustiques, ou une ventilation insuffi sante dans

une atmosphère très chaude. Dans de très rares cas,

des enceintes acoustiques à très faible impédance

ou présentant une charge très réactive peuvent

entraîner la mise en service des protections.

Si ces circuits s’activent très souvent et que vous ne

parvenez pas à en déterminer la cause, contactez

votre revendeur agréé Rotel pour assistance.

Problèmes de fonctionnement

La majorité des problèmes survenant dans une

installation haute-fi délité est due à de mauvais

branchements, ou à une mauvaise utilisation

d’un ou de plusieurs maillons. Si le problème est

bien lié au RA-06, il s’agit très certainement d’un

mauvais branchement. Voici quelques vérifi cations

de base qui résolvent la majorité des problèmes

rencontrés:

L’indicateur Power de mise

sous tension ne s’allume pas

L’amplifi cateur RA-06 n’est pas alimenté par le

secteur. Vérifi ez la position de l’interrupteur de

mise sous tension POWER (position ON). Véri-

fi ez la qualité des contacts du cordon secteur, et

l’alimentation réelle de la prise murale.

Remplacement du fusible

Si un autre appareil électrique fonctionne en étant

branché dans la même prise que le RA-02, mais

que la diode Standby de ce dernier ne s’allume

pas, le fusible de protection interne doit être rem-

placé. Contactez votre revendeur agréé Rotel qui

remplacera immédiatement ce fusible.

Pas de son

Vérifi ez qu’un signal sort bien de la source sélec-

tionnée. Vérifi ez le bon branchement des câbles

entre la source et l’amplifi cateur. Vérifi ez que le

sélecteur Function est bien positionné sur la source

voulue. Vérifi ez aussi les câbles entre l’amplifi cateur

et les enceintes acoustiques.

Spécifi cations

Puissance de sortie continue

watts/canal

(20 – 20 000 Hz, DHT < 0,03 %, 8 ohms)

Distorsion harmonique totale (20 – 20 000 Hz)

< 0,03 %, puissance maxi, 1/2 puissance ou 1 watt

Distorsion d’intermodulation

< 0,03 %, puissance maxi, 1/2 puissance ou 1 watt

(60 Hz : 7 kHz, 4 : 1)

Réponse en fréquence

Entrée Phono

20 Hz – 15 kHz ± 0,3 dB

Entrées niveau Ligne

10 Hz – 100 kHz +1, –3 dB

Facteur d’amortissement

180

(20 – 20 000 Hz, 8 ohms)

Sensibilité/impédance d’entrée

Entrée

Phono

2,5 mV/47 kilohms

Entrées niveau Ligne

150 mV/24 kilohms

Saturation en entrée

Entrée Phono

180

Entrées niveau Ligne

volts

Sortie préamplifi cateur/Impédance

V/470

ohms

Correcteurs grave-aigu

± 6 dB à 100 Hz/10 kHz

Rapport signal/bruit (IHF pondéré A)

Entrée Phono

Entrées niveau Ligne

100 dB

Alimentation

120 volts, 60 Hz (USA) ou

230 volts, 50 Hz (Europe)

Consommation

300 watts, 36 watts idle, 3.7 watts standby

Dimensions (L x H x P)

437 x 92 x 342 mm

Hauteur de la façade (pour montage en rack)

Poids (net)

7,7

Toutes les spécifi cations sont certifi ées exactes au moment de l’impression.

Rotel se réserve le droit d’apporter des améliorations sans préavis.

Français

RA-06

Stereo-Vollverstärker

Rotel-Produkte entsprechen den internationalen Richtlinien

über die Beschränkung der Verwendung bestimmter ge-

fährlicher Stoffe in Elektro- und Elektronikgeräten (Restric-

tion of Hazardous Substances (kurz RoHS genannt)) und

über Elektro- und Elektronik-Altgeräte (Waste Electrical

and Electronic Equipment (WEEE)). Die durchgestrichene

Mülltonne steht für deren Einhaltung und besagt, dass die

Produkte ordnungsgemäß recycelt oder diesen Richtlinien

entsprechend entsorgt werden müssen.

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befi nden sich keine vom

Bediener zu wartenden Teile. Alle Service- und War-

tungsarbeiten müssen von qualifi ziertem Fachpersonal

durchgeführt werden.

Vorsicht: Dieses Gerät darf nur in trockenen Räumen

betrieben werden. Zum Schutz vor Feuer oder einem

elektrischen Schlag dürfen keine Flüssigkeiten in das

Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten

Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu

vermeiden. Sollte dieser Fall trotzdem einmal eintreten,

trennen Sie das Gerät sofort vom Netz. Lassen Sie es von

einem Fachmann prüfen und die notwendigen Reparatu-

rarbeiten durchführen.

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes

genau durch. Sie enthält wichtige Sicherheitsvorschriften, die unbedingt

zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass

sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät

müssen genau beachtet werden. Dadurch können Personen- und Sach-

schäden vermieden werden. Außer den in der Bedienungsanleitung

beschriebenen Handgriffen sind vom Bediener keine Arbeiten am

Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder

einem Staubsauger.

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum

von 10 cm gewährleistet ist.

Stellen Sie das Gerät weder auf ein

Bett, Sofa, Teppich oder ähnliche Oberfl ächen, um die Ventilationsöff-

nungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal

oder in einem Schrank untergebracht werden, wenn eine ausreichende

Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper,

Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspan-

nung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspan-

nung ist an der Rückseite des Gerätes angegeben.

Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen

Netzkabel an die Wandsteckdose an. Modifi zieren Sie das Netz-

kabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder

Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine

zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie

keine Verlängerungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können

(z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere

Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen

des Gerätes geboten.

Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen,

ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt

betrieben werden.

Ist das Gerät z.B. während des Transportes über längere Zeit Kälte

ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf

Raumtemperatur erwärmt hat und das Kondenswasser verdunstet ist.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachper-

sonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,

• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,

• das Gerät Regen ausgesetzt war,

• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche

Leistungsminderung aufweist,

• das Gerät hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine

ordnungsgemäße Installation zu gewährleisten und die Gefahr eines

elektrischen Schlages zu minimieren

Stellen Sie das Gerät waagerecht auf eine feste, ebene

Unterlage. Es sollte weder auf beweglichen Unterlagen

noch Wagen oder fahrbaren Untergestellen transportiert

werden.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es

muss daher nicht geerdet werden.

Deutsch

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren von

einer Familie gegründet, deren Interesse an Musik

so groß war, dass sie beschloss, hochwertigste

HiFi-Produkte herzustellen und Musikliebhabern

ungeachtet ihres Geldbeutels einen außergewöhn-

lichen Wert zukommen zu lassen. Ein Ziel, das von

allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen.

Sie hören sich jedes neue Produkt an und stimmen

es klanglich ab, bis es den gewünschten Musik-

standards entspricht. Die eingesetzten Bauteile

stammen aus verschiedenen Ländern und wurden

ausgewählt, um das jeweilige Produkt zu optimie-

ren. So fi nden Sie in Rotel-Geräten Kondensatoren

aus Großbritannien und Deutschland, Halbleiter

aus Japan oder den USA und direkt bei Rotel

gefertigte Ringkerntransformatoren.

Rotels guter Ruf wird durch hunderte von Testerfol-

gen von den angesehensten Testern der Branche,

die jeden Tag Musik hören, untermauert. Die

Ergebnisse beweisen, dass das Unternehmen sein

Ziel konsequent verfolgt hat, mit Equipment hoher

Musikalität und Zuverlässigkeit bei gleichzeitig

günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke

Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den Rotel-Stereo-

Vollverstärker RA-06 entschieden haben. Dieses

einzigartige Gerät kann optimal in jedem hochw-

ertigen Audiosystem eingesetzt werden.

Der RA-06 überzeugt durch höchste Wiederga-

bequalität und ist mit einer Vielzahl von Ausstat-

tungsmerkmalen ausgestattet. Bei seiner Entwicklung

wurde besonderer Wert darauf gelegt, den kom-

pletten Dynamikbereich und feinste Nuancen der

Musik wiederzugeben. Der RA-06 überzeugt mit

einem großzügig dimensionierten Netzteil mit Ring-

kerntransformator. Dieses niederohmige Netzteil hat

extreme Leistungsreserven, die es dem Vollverstärker

ermöglichen, die anspruchsvollsten Musiksignale

zu verarbeiten. Zwar ist diese Konstruktion teurer

in der Herstellung, die Musikwiedergabe jedoch

profi tiert davon deutlich.

Die Signalwege sind streng symmetrisch gehalten,

um Laufzeitunterschiede in den Kanälen zu ver-

hindern. Auf der Platine werden Metallfi lmwider-

stände und Polystyrol- bzw. Polypropylenkonden-

satoren eingesetzt, die die Signale klanggetreu

übertragen. Alle Aspekte dieser Konstruktion

dienen nur dem Ziel der möglichst originalgetreuen

Wiedergabe von Musik.

Der RA-06 ist einfach zu installieren und zu

bedienen. Sollten Sie bereits Erfahrung mit der

Installation anderer Stereosysteme haben, dürften

keinerlei Probleme auftreten. Schließen Sie einfach

die gewünschten Geräte an und genießen Sie

die Musik.

Fernbedienung RR-AT94

Einige Funktionen können sowohl über die Bedienel-

emente an der Gerätefront als auch über die beilieg-

ende Fernbedienung gesteuert werden. In diesem

Fall sind jeweils zwei Hinweiszahlen angegeben. So

können Sie die Lautstärke beispielsweise über den

Lautstärkeregler an der Gerätefront

oder die

Tasten auf der Fernbedienung

verändern.

Weitere Informationen zu den IR-Anschlussmöglich-

keiten des Systems können Sie dem Abschnitt

„IR-Ein- und -Ausgänge“ entnehmen

Hinweis:

Wird die Fernbedienung über einen

längeren Zeitraum nicht benutzt, sollten die Bat-

terien herausgenommen werden. Andernfalls

kann es durch Auslaufen der Batterien zu einer

Beschädigung der Fernbedienung kommen.

HINWEIS:

Über die RR-AT94 können die

Grundfunktionen bestimmter anderer Rotel-

Geräte, einschließlich Tuner, CD- und DVD-

Player, gesteuert werden.

Fernbedienung eines Rotel-Tuners:

1. Wählen Sie auf der RR-AT94 die Tuner-

Funktion.

2. Drücken Sie „Power“ und „1“ (RT-06) oder

„2“ (RT-940AX)

3. Drücken Sie die Taste für den Tuner-Betrieb.

Fernbedienung eines Rotel-CD-Players:

Wählen Sie auf der RR-AT94 die CD-Funktion.

Fernbedienung eines Rotel-DVD-Players:

Wählen Sie auf der RR-AT94 die AUX1-Funktion

Inhaltsverzeichnis

Abb 1: Bedienelemente und Anschlüsse

Abb 2: Signaleingang und Anschluß

eines Lautsprecherpaares

Wichtige Sicherheitshinweise ................. 16

Die Firma Rotel ..................................... 17

Zu dieser Anleitung ............................... 17

Fernbedienung RR-AT94 ........................ 17

Fernbedienungssensor

Einige Vorsichtsmaßnahmen

Aufstellung des Gerätes

Kabel 18

Wichtige Hinweise

Netzspannung und Bedienung ................. 18

Netzeingang

POWER-Schalter

und POWER-LED

Eingangssignalanschlüsse ....................... 19

Phonoeingang

und Erdungsanschluss

Hochpegeleingänge

TAPE-Anschlüsse

............................ 19

Preamp-Ausgänge

.................................. 19

Lautsprecherausgänge

Lautsprecherwahlschalter

........................ 19

Auswahl der Lautsprecher

Auswahl der Lautsprecherkabel

Polarität und Phasenabgleich

Anschluss der Lautsprecher

Kopfhörerbuchse

............................. 20

Media Player-Anschluss

................... 20

Bedienelemente ..................................... 20

Lautstärkeregler

Balance-Steller

TONE-Schalter

BASS und TREBLE

Function-Wahlschalter

Monitor-Wahlschalter

Mute-Taste

IR-Ein-und Ausgänge ............................. 20

EXT REM IN-Anschluss

]

IR OUT-Buchse

12V TRIGGER OUT-Anschlüsse

........ 21

Schutzschaltung

.............................. 21

Bei Störungen ....................................... 21

Die POWER-LED leuchtet nicht

Austauschen der Sicherung

Kein Ton

Technische Daten ................................... 21

RA-06

Stereo-Vollverstärker

Fernbedienungssensor

Der Fernbedienungssensor empfängt die Infrarotsig-

nale der Fernbedienung. Verdecken Sie den Sensor

nicht, da ansonsten kein ordnungsgemäßer Betrieb

der Fernbedienung gewährleistet ist. Fehlfunktionen

können auftreten, wenn der Fernbedienungssensor

hellem Licht, insbesondere Sonnenlicht, ausgesetzt

ist oder die Batterien verbraucht sind.

Einige Vorsichtsmaßnahmen

WARNUNG:

Um eine Beschädigung des Sys-

tems zu vermeiden, sollten Sie ALLE Geräte des

Systems abschalten, bevor Sie die Lautsprecher

oder sonstige Komponenten anschließen bzw.

trennen. Schalten Sie die Geräte erst wieder

ein, wenn alle Anschlüsse ordnungsgemäß

hergestellt worden sind. Achten Sie dabei

besonders auf die Lautsprecherkabel oder das

Gehäuse des Verstärkers.

Lesen Sie sich die Bedienungsanleitung bitte vor

der Inbetriebnahme genau durch. Neben grund-

sätzlichen Installations- und Bedienungshinweisen

(bitte beachten Sie auch die Sicherheitshinweise

am Anfang der Bedienungsanleitung) enthält sie

allgemeine Informationen, die Ihnen helfen werden,

Ihr System mit seiner maximalen Leistungsfähigkeit

zu betreiben. Bitte setzen Sie sich bei etwaigen

Fragen mit Ihrem autorisierten Rotel-Fachhändler

in Verbindung.

Bewahren Sie den Versandkarton und das übrige

Verpackungsmaterial des RA-06 für einen even-

tuellen späteren Einsatz auf. Der Versand oder

Transport des Vollverstärkers in einer anderen

als der Originalverpackung kann zu erheblichen

Beschädigungen des Gerätes führen.

Schicken Sie die Ihrem Vollverstärker beiliegende

Garantieanforderungskarte ausgefüllt an den Rotel-

Distributor in Ihrem Land. Bewahren Sie bitte die

Original-Kaufquittung auf. Sie belegt am besten

das Kaufdatum, das für Sie wichtig wird, sobald

Sie eine Garantieleistung in Anspruch nehmen.

Aufstellung des Gerätes

Wie bei allen anderen Audiokomponenten auch,

kann die Signalqualität des RA-06 durch andere

Geräte beeinträchtigt werden. Stellen Sie den RA-

06 daher nicht auf andere Geräte. Auch sollten

die Audiosignalkabel nicht neben den Netzkabeln

verlaufen, um Rauschen oder Interferenzen zu

vermeiden.

Der RA-06 erwärmt sich während des Betriebes. Die

entstehende Wärme kann unter normalen Bedin-

gungen über die Kühlrippen und Ventilationsöffnun-

gen abgeführt werden. Die Ventilationsöffnungen

an der Oberseite dürfen nicht verdeckt werden.

Um das Gerät muss ein Freiraum von 10 cm und

am Aufstellungsort eine ausreichende Luftzirkula-

tion gewährleistet sein, um einer Überhitzung des

Vollverstärkers vorzubeugen.

Berücksichtigen Sie beim Aufstellen das Ge-

wicht des Vollverstärkers. Wir empfehlen, ihn in

entsprechendem HiFi-Mobiliar unterzubringen.

HiFi-Mobiliar ist so ausgelegt, dass klangbee-

inträchtigende Erschütterungen gedämpft bzw.

unterdrückt werden. Lassen Sie sich von Ihrem

autorisierten Rotel-Fachhändler in Bezug auf

HiFi-Mobiliar und die optimale Aufstellung von

Audiokomponenten beraten.

Kabel

Achten Sie bitte darauf, dass Netz-, Digital- und die

normalen Audiosignalkabel separat verlaufen. Dies

minimiert die Wahrscheinlichkeit, dass Netz- bzw.

Digitalkabel die Signale der Analogkabel stören.

Wir empfehlen, hochwertige abgeschirmte Kabel zu

verwenden. Wenden Sie sich bei etwaigen Fragen

zu den optimalen Kabeln für Ihr System an Ihren

autorisierten Rotel-Fachhändler.

Wichtige Hinweise

Wenn Sie Geräte an den RA-06 an-

schließen, stellen Sie Folgendes sicher:

•

Schalten Sie alle Geräte im System ab, bevor

Sie andere Geräte (einschließlich Lautsprecher)

anschließen.

•

Schalten Sie alle Geräte im System ab, bevor

Sie Anschlüsse im System ändern.

Ferner empfehlen wir:

•

Drehen Sie die Lautstärke des Verstärkers

herunter, bevor er ein- bzw. ausgeschaltet

wird.

Netzspannung und Bedienung

Netzeingang

Der RA-06 benötigt keine großen Strommengen.

Dennoch sollte er direkt an eine Wandsteckdose

angeschlossen werden. Verwenden Sie kein Ver-

längerungskabel. Eine hochbelastbare Mehrfach-

steckdose kann eingesetzt werden, wenn sie (und

die Wandsteckdose) ausreichende Strommengen für

den RA-06 sowie die anderen an sie angeschlos-

senen Komponenten liefern können.

Der RA-06 wird von Rotel so eingestellt, dass er

der in Ihrem Land üblichen Wechselspannung

von 230 Volt entspricht. Die Einstellung ist an der

Geräterückseite angegeben.

Hinweis:

Sollten Sie mit Ihrem RA-06 in ein

anderes Land umziehen, kann die Einstel-

lung geändert werden, so dass das Gerät

mit einer anderen Netzspannung betrieben

werden kann. Versuchen Sie auf keinen Fall,

diese Änderung selber vorzunehmen. Durch

Öffnen des Gehäuses setzen Sie sich gefährli-

chen Spannungen aus. Ziehen Sie hierzu stets

qualifi ziertes Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Ur-

laubsreise, für längere Zeit nicht zu Hause, sollten

Sie Ihren Vollverstärker (ebenso wie alle anderen

Audio- und Videokomponenten) während Ihrer

Abwesenheit vom Netz trennen.

POWER-Schalter

und

POWER-LED

Der POWER-Schalter 2 befi ndet sich an der

Gerätefront des RA-06. Drücken Sie ihn zum

Einschalten des Gerätes. Die LED 1 über

dem Schalter beginnt zu leuchten. Durch

erneutes Drücken wird der Vollverstärker

ausgeschaltet.

Ist der RA-06 über den POWER-Schalter

an der Gerätefront eingeschaltet worden,

kann über die POWER-Taste

auf der RR-

AT94 zwischen dem normalen Betriebs- und

dem Standby-Modus hin und her geschaltet

werden.

Weitere Informationen zu den Möglichkeiten,

andere Komponenten Ihres Systems über den

RA-06 ein- und abzuschalten enthält der Ab-

schnitt „12V TRIGGER OUT-Anschlüsse“.

Deutsch

Eingangssignalanschlüsse

(siehe Figure (Abb.) 2)

Hinweis:

Beim Verkabeln und Anschließen

sollten die Geräte generell abgeschaltet sein.

Phonoeingang

und

Erdungsanschluss

Verbinden Sie das vom Plattenspieler kommende

Kabel mit dem linken und rechten Phonoeingang.

Besitzt der Plattenspieler ein Erdungskabel, verbin-

den Sie dieses Kabel mit der Klemme links neben

den Phonoeingängen. Das hilft, Brummen und

Rauschen zu vermeiden.

Hochpegeleingänge

Bei den mit CD, Tuner und Aux gekennzeichneten

Eingängen des RA-06 handelt es sich um Hoch-

pegeleingänge. Diese dienen zum Anschluss von

Geräten wie CD-Playern, HiFi- oder NICAM-Stereo-

Video-Cassettenrecordern, Tunern für Audio und

Video, Laserdisc-Playern oder dem Analogausgang

eines CD-ROM-Laufwerkes.

Die linken und rechten Kanäle sind gekennzeichnet

und an die entsprechenden Kanäle der Quellkom-

ponenten anzuschließen. Wir empfehlen Ihnen,

zum Anschluss der Eingangsquellen an den RA-06

hochwertige Cinch-Kabel zu verwenden. Lassen

Sie sich diesbezüglich von Ihrem autorisierten

Rotel-Fachhändler beraten.

TAPE-Anschlüsse

(siehe Figure (Abb.) 2)

Die mit TAPE gekennzeichneten Ein- und Ausgänge

können an jedes beliebige Aufnahme- und Wie-

dergabegerät angeschlossen werden, das analoge

Hochpegel-Ein- und Ausgangssignale verarbeiten

kann. Normalerweise wird dies ein herkömmlicher

Cassettenrecorder sein.

Denken Sie beim Anschluss eines Recorders an den

RA-06 daran, dass die Ausgänge des Recorders

mit den TAPE-Eingängen verbunden werden müs-

sen. Dementsprechend sind die TAPE-Ausgänge

des RA-06 mit den Eingängen des Recorders

zu verbinden. Stellen Sie, wie bei den anderen

Quellen auch, sicher, dass die linken und rechten

Kanäle zu jedem Gerät mit den entsprechenden

Kanälen der angeschlossenen Komponenten

verbunden werden. Verwenden Sie hochwertige

Verbindungskabel, um eine optimale Klangqualität

zu gewährleisten.

HINWEIS:

Der Signalpegel der TAPE-Ausgänge

wird durch das Einstellen der Lautstärke, der Bal-

ance und der Klangregelung nicht verändert.

Preamp-Ausgänge

Der RA-06 verfügt an der Rückseite über zwei mit

PREOUT gekennzeichnete Ausgänge. An diesen

Ausgängen steht das Signal der gewählten Quelle

jederzeit zur Verfügung. In der Regel wird ein

anderer Vollverstärker oder eine Endstufe daran

angeschlossen.

HINWEIS:

Der Signalpegel der Preamp-Aus-

gänge wird durch das Einstellen der Lautstärke,

der Balance und der Klangregelung verändert.

Lautsprecherausgänge

Lautsprecherwahlschalter

(siehe Figure (Abb.) 2)

Der RA-06 verfügt an der Rückseite über zwei Paar

mit “A“

und “B“

gekennzeichnete Lautspre-

cherausgänge. Über den Lautsprecherwahlschalter

an der Gerätefront kann eingestellt werden,

welche Lautsprecher spielen sollen.

Auswahl der Lautsprecher

Wir empfehlen, an den RA-06 Lautsprecher mit

einer nominalen Impedanz von mindestens 4 Ohm

anzuschließen. Beim Betrieb mehrerer parallel

geschalteter Lautsprecherpaare sollten Sie einige

Vorsicht walten lassen, da sich die effektive, vom

Verstärker wahrgenommene Impedanz verringert.

Beim Betrieb von zwei Paar 8-Ohm-Lautsprechern

beträgt die Last für den Verstärker 4 Ohm. Werden

mehrere parallel geschaltete Lautsprecher ang-

eschlossen, empfehlen wir, Lautsprecher mit einer

nominalen Impedanz von 8 Ohm einzusetzen. Die

Angaben bezüglich der Impedanz von Lautsprechern

sind oft ungenau. In der Praxis gibt es nur bei sehr

wenigen Lautsprechern Probleme beim Betrieb mit

dem RA-06. Wenden Sie sich bei Fragen bitte an

Ihren autorisierten Rotel-Fachhändler.

Auswahl der Lautsprecherkabel

Verbinden Sie den RA-06 und die Lautsprecher

über ein isoliertes, zweiadriges Lautsprecherkabel.

Aufbau und Qualität des Kabels können hörbare

Effekte auf die Musikwiedergabe haben. Standard-

„Klingeldraht“ wird funktionieren, jedoch können

vor allem bei größeren Kabellängen Leistungsver-

luste und eine ungleichmäßige Wiedergabe des

Frequenzspektrums das Ergebnis sein. Allgemein

gilt, dass Kabel mit größerem Querschnitt eine

verbesserte Wiedergabequalität gewährleisten.

Für höchste Wiedergabequalität sollten Sie die

Benutzung von speziellen, hochwertigen Laut-

sprecherkabeln erwägen. Ihr autorisierter Rotel-

Fachhändler wird Ihnen bei der Auswahl dieser

Lautsprecherkabel gerne weiterhelfen.

Polarität und Phasenabgleich

Die Polarität – die positive/negative Ausrichtung

der Anschlüsse – muss für jede Lautsprecher-

/Verstärkerverbindung phasengleich sein. Wird

die Polarität einer Verbindung irrtümlicherweise

umgekehrt, führt dies zu einem unausgewogenen

Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifi zierung gekennzeichnet.

So kann die Isolationsschicht eines Leiters gerippt

oder ein Leiter mit einem Streifen markiert sein.

Das Kabel kann verschiedenfarbige Leiter (Kupfer

und Silber) besitzen und von einer transparenten

Isolationsschicht umgeben sein. Bei anderen Kabeln

wird die Polaritätsangabe auf die Isolationsschicht

gedruckt. Unterscheiden Sie zwischen positiven

und negativen Leitern und achten Sie bei jeder

Lautsprecher- und Verstärkerverbindung auf die

gleiche Polung.

Anschluss der Lautsprecher

Schalten Sie zunächst alle zum System gehören-

den Geräte ab. An die Anschlussklemmen des

RA-06 können blanke Drähte oder Kabelschuhe

angeschlossen werden.

Führen Sie das Kabel vom RA-06 zu den Laut-

sprechern. Lassen Sie sich genügend Raum,

damit Sie die Komponenten bewegen können

und so einen freien Zugang zu den Lautsprechern

sicherstellen.

Bei der Verwendung von Kabelschuhen verbinden

Sie diese mit den Kabeln, stecken die Kabelschuhe

hinten unter die Anschlussklemmen und drehen die

Klemmen im Uhrzeigersinn fest.

Sollten die Lautsprecherkabel direkt (ohne Kabel-

schuhe) an die Lautsprecherklemmen angeschlossen

werden, so entfernen Sie an den Kabelenden ca. 15

mm der Isolation. Lösen Sie die Schraubklemmen

durch Drehen gegen den Uhrzeigersinn. Verdrillen

Sie die blanken Kabelenden, um ein Zerfasern zu

vermeiden, und stecken Sie das verdrillte Kabel

hinter die Schraubklemmen. Anschließend drehen

Sie diese im Uhrzeigersinn fest

Hinweis:

Achten Sie bitte darauf, dass die

blanken Kabelenden vollständig an den Schraub-

klemmen untergebracht sind und somit das

Berühren benachbarter Drähte oder Anschlüsse

ausgeschlossen ist.

RA-06

Stereo-Vollverstärker

Kopfhörerbuchse

Über die Kopfhörerbuchse (PHONES) kann ein

Kopfhörer angeschlossen werden. Diese Buchse

ist auf die Verwendung von Standard-Stereo-

Kopfhörersteckern ausgelegt. Sollte der Stecker

Ihres Kopfhörers nicht passen, fragen Sie Ihren

autorisierten Rotel-Fachhändler nach einem

geeigneten Adapter. Auch nach Anschließen

des Kopfhörers liegt noch ein Signal an den

Ausgängen an. Mit Einstellung des Function- und

Monitor-Wahlschalters legen Sie die Hörquelle

fest. Zum Anhören bzw. Aufnehmen der an den

TAPE-Eingang angeschlossenen Komponente setzen

Sie den Monitor-Wahlschalter in die TAPE-Posi-

tion. Um auf das Signal der anderen Eingänge

zugreifen zu können, lassen Sie den Monitor-

Wahlschalter in der SOURCE-Position und wählen

die Hörquelle über den Function-Wahlschalter an

der Gerätefront oder die jeweilige Quellentaste auf

der Fernbedienung aus.

Hinweis:

Aufgrund der Empfi ndlichkeit von

Lautsprechern und Kopfhörern empfehlen wir, die

Lautstärke vor dem Anschließen bzw. Herauszie-

hen des Kopfhörersteckers zu reduzieren.

Media Player-Anschluss

Eine 3,5-mm-Stereo-Eingangsbuchse ist an der

Gerätefront des Verstärkers für einen „Media

Player“ vorgesehen. Um diese auszuwählen, müssen

Sie den Function-Wahlschalter in die AUX2-Position

setzen. Jeder tragbare Stereo-Cassettenrecorder,

jeder CD-Player oder jedes Disc-Wiedergabegerät

kann über diesen Eingang angeschlossen werden.

Erfolgt die Musikwiedergabe des angeschlos-

senen Gerätes über die Kopfhörerbuchse, so ist

zu beachten, dass Sie die Lautstärke am Player

einstellen müssen, damit Sie Musik hören kön-

nen. Klingt der Ton laut und verzerrt, reduzieren

Sie die Lautstärke am Player. Ist er nur über die

Lautsprecher zu hören, selbst wenn die Lautstärke

über den Lautstärkeregler des Verstärkers sehr stark

erhöht worden ist, nutzen Sie den Lautstärkeregler

am Player.

Hinweis:

Wird der 3,5-mm-Ministecker in die

Media Player-Buchse gesteckt, ist der AUX2-

Eingang hinten getrennt. Wird der 3,5-mm-

Stecker aus der Media Player-Buchse gezogen,

so funktioniert der AUX2-Eingang hinten.

Bedienelemente

Lautstärkeregelung

Drehen Sie den Lautstärkeregler nach rechts, um

die Lautstärke zu erhöhen und nach links, um

die Lautstärke zu reduzieren. Oder nutzen Sie

die VOLUME-Tasten

auf der Fernbedienung.

Drücken Sie die Taste

, um die Lautstärke zu

erhöhen. Nutzen Sie die Taste

, um die Lautstärke

zu reduzieren.

Balance-Steller

Mit dem Balance-Steller wird das Lautstärkeverhält-

nis zwischen linkem und rechtem Kanal hergestellt.

Normalerweise sollte für ihn die Mittenposition

beibehalten werden. Ist das Lautstärkeverhältnis

zwischen den beiden Lautsprechern jedoch nicht

optimal, wird eine entsprechende Einstellung des

Balance-Stellers erforderlich. Durch Rechtsdrehung

wird die Lautstärke des rechten Lautsprechers

gegenüber dem linken erhöht, durch Linksdre-

hung reduziert.

TONE-Schalter

Normalerweise sollten Sie diesen Schalter in der

OFF-Position lassen. Die Klangregler arbeiten

dann nicht, und die Signale werden ohne Beein-

trächtigung am Klangregelnetzwerk vorbeigeleitet.

Möchten Sie den Klang verändern, so setzen Sie

diesen Schalter in die ON-Position.

BASS und TREBLE

Befi ndet sich der TONE-Schalter in der ON-Posi-

tion, so kann der Klang über BASS und TREBLE

eingestellt werden. Durch Rechtsdrehung werden

die Bässe und Höhen angehoben, durch Links-

drehung reduziert.

Ein gut eingestelltes hochwertiges Audiosystem

erzeugt den natürlichsten Klang, wenn die Einstel-

lung der Tiefen- und Höhenregler gar nicht oder

nur geringfügig verändert wird. Nutzen Sie diese

Regler also möglichst wenig. Besonders vorsichtig

sollten Sie sein, wenn Sie die Regler im Uhrzei-

gersinn drehen, da hierdurch die Belastung für

Verstärker und Lautsprecher höher wird.

Function-Wahlschalter

Die Einstellung des Function-Wahlschalters ents-

cheidet – solange sich der Monitor-Wahlschalter

in der Position SOURCE befi ndet (siehe nächsten

Abschnitt) – darüber, welche Quelle Sie hören. Das

über den Function-Schalter ausgewählte Signal

wird auch zu den Preamp- und Tape-Ausgängen

gesendet. Drehen Sie den Function-Wahlschalter

an der Gerätefront auf die Quelle, die Sie hören

möchten. Oder drücken Sie die entsprechende

Quellentaste auf der Fernbedienung.

Monitor-Wahlschalter

Befi ndet sich der Monitor-Wahlschalter in der

SOURCE-Position, wird das von Ihnen wah-

rgenommene Signal, das auch zu den Preamp-

Ausgängen gesendet wird, über den Function-

Wahlschalter ausgewählt. Befindet sich der

Monitor-Wahlschalter in der TAPE-Position,

wird das Signal von dem an die Tape-Eingänge

angeschlossenen Cassettendeck wiedergegeben.

Auch in dieser Position des Monitor-Wahlschalters

wird das am TAPE-Eingang anliegende Signal zu

den Preamp-Ausgängen gesendet.

Das zum TAPE-Ausgang gesendete Signal wird

stets über den Function-Wahlschalter ausgewählt.

Besitzt das zum Aufnehmen verwendete Gerät eine

Mithörfunktion, so können Sie sich die Aufnahme

anhören, wenn Sie den Monitor-Wahlschalter in

die SOURCE-Position setzen.

Mute-Taste

Drücken Sie die MUTE-Taste auf der Fernbedienung

RR-AT94, um den Ton vorübergehend abzuschalten.

Die Lautstärke-LED fängt an zu blinken. Durch

erneutes Drücken dieser Taste schalten Sie auf die

vorher eingestellte Lautstärke zurück.

IR-Ein- und Ausgänge

EXT REM IN-Anschluss

[

Diese 3,5-mm-Anschlussbuchse empfängt die

Befehlcodes eines Video-Link-Infrarotempfängers

von Xantech (können Sie optional bei Systeminstal-

lateuren erwerben). Sie wird genutzt, wenn die von

einer Fernbedienung gesendeten Infrarotsignale

nicht den Fernbedienungssensor an der Gerätefront

erreichen können. Lassen Sie sich bezüglich externer

Empfänger und der geeigneten Verkabelung für

die EXT REM IN-Buchse von Ihrem autorisierten

Fachhändler beraten.

HINWEIS:

Die Infrarotsignale der EXT REM

IN-Buchse können über externe Infrarotsender

oder über Kabelverbindungen mit den IR OUT-

Buchsen zu anderen Komponenten weitergeleitet

werden.

IR OUT-Buchse

]

Die IR OUT-Buchse sendet von der EXT REM

IN-Buchse empfangene Infrarotsignale zu einem

Infrarotsender oder zu Rotel-CD-Playern, -Casset-

tendecks oder Tunern mit einem entsprechenden

IR-Anschluss an der Geräterückseite. Dieser

Ausgang ermöglicht es, Infrarotsignale einer Fern-

bedienung zu übertragen, wenn die Sensoren an

diesen Geräten durch den Einbau in einen Schrank

verdeckt sind.

Weitere Informationen zu Infrarotsendern und

-empfängern kann Ihnen Ihr autorisierter Rotel-

Fachhändler geben.

HINWEIS:

Die neben dem IR OUT-Anschluss

liegende EXT REM IN-Buchse ist für den

Anschluss eines externen Infrarotempfängers

gedacht, der die gleiche Funktion wie der

Infrarotsensor an der Gerätefront hat.

Deutsch

12V TRIGGER OUT- Anschlüsse

Einige Audiokomponenten können über ein 12-

V-Signal automatisch eingeschaltet werden. Die

12V TRIGGER OUT-Anschlüsse stellen das dazu

erforderliche Signal zur Verfügung. Schließen

Sie die entsprechenden Geräte über ein Kabel

mit 3,5-mm-Steckern an. Befi ndet sich der RA-06

im Standby-Modus, so liegt kein Trigger-Signal

an den Ausgängen. Die angeschlossenen Geräte

schalten sich ab.

Schutzschaltung

Der RA-06 verfügt über eine thermische

Schutzschaltung und einen Überlastschutz.

Hierdurch wird der Vollverstärker vor mögli-

chen Schäden durch extreme oder fehler-

hafte Betriebsbedingungen geschützt. Diese

Schutzschaltung ist unabhängig vom Au-

diosignal und beeinfl usst den Klang nicht.

Statt dessen überwacht sie die Temperatur

an den Leistungstransistoren und schaltet

den Vollverstärker ab, sobald bestimmte

Temperaturgrenzen überschritten werden.

Es ist unwahrscheinlich, dass es jemals zu

einer Überlastung kommt. Sollte dennoch

eine Störung auftreten, schaltet sich der

Vollverstärker ab. Die LED an der Gerätefront

beginnt zu leuchten.

Schalten Sie den Vollverstärker in diesem

Fall aus und lassen Sie ihn einige Minuten

abkühlen. Versuchen Sie, den Grund für die

Störung herauszufi nden und zu beheben. Beim

erneuten Einschalten des Vollverstärkers setzt

sich die Schutzschaltung automatisch zurück,

und die LED erlischt.

In den meisten Fällen wird die Schutzschal-

tung durch eine Fehlfunktion, wie z.B. durch

kurzgeschlossene Lautsprecherkabel oder eine

unzureichende Belüftung, die schließlich zu

einer Überhitzung führt, aktiviert. In sehr selte-

nen Fällen lösen Lautsprecher mit einer extrem

niedrigen Impedanz die Schutzschaltung aus.

Reagiert die Schutzschaltung wiederholt und

können Sie den Fehler nicht fi nden, so fragen

Sie Ihren autorisierten Rotel-Fachhändler.

Technische Daten

Dauerausgangsleistung

Watt/Kanal

(20 - 20.000 Hz, < 0,03 %, 8 Ohm)

Gesamtklirrfaktor (20 - 20.000 Hz)

< 0,03 % bei Nennleistung,

bei halber Nennleistung oder bei 1 Watt

Intermodulationsverzerrung

< 0,03 % bei Nennleistung,

(60 Hz : 7 kHz, 4:1)

bei halber Nennleistung oder bei 1 Watt

Frequenzgang

Phonoeingang

(MM)

20 – 15.000 Hz, ± 0,3 dB

Hochpegeleingänge

10 – 100.000 Hz, +1, –3 dB

Dämpfungsfaktor (20 - 20.000 Hz, 8 Ohm)

180

Eingangsempfi ndlichkeit/-impedanz

Phonoeingang

(MM)

2,5 mVolt/47 kOhm

Hochpegeleingänge

150 mV/24 kOhm

Übersteuerungsgrenze

Phonoeingang

(MM)

180

Hochpegeleingänge

Ausgangspegel/-impedanz (Preamp)

1 V/470 Ohm

Klangeinstellung

Bässe

± 6 dB (100 Hz)

Höhen

± 6 dB (10 kHz)

Geräuschspannungsabstand (IHF A)

Phonoeingang

(MM)

Hochpegeleingänge

100

Stromversorgung

USA

120 Volt, 60 Hz

Europa

230 Volt, 50 Hz

Leistungsaufnahme

300 Watt, 36 Watt - Idle, 3.7 Watt - Standby

Abmessungen (B x H x T)

437 x 92 x 342 mm

Höhe der Gerätefront (für Rack-Einbau)

Nettogewicht

7,7

Diese Bedienungsanleitung entspricht dem technischen Stand

bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollten zuerst

die nachstehend aufgeführten Punkte überprüft

werden. Viele Probleme beruhen auf einfachen Be-

dienungsfehlern oder fehlerhaften Anschlüssen. Lässt

sich das Problem nicht beheben, wenden Sie sich

bitte an Ihren autorisierten Rotel-Fachhändler.

Die POWER-LED leuchtet nicht

Bei ordnungsgemäßem Betrieb beginnt die

POWER-LED zu leuchten, wenn der RA-06 an eine

stromführende Wandsteckdose angeschlossen ist

und die POWER-Taste gedrückt wird. Leuchtet sie

nicht, prüfen Sie mit einem anderen elektrischen

Verbraucher, z.B. einer Lampe, ob die Steckdose

tatsächlich Strom führt. Prüfen Sie, ob der Strom

nicht durch einen dazwischen sitzenden Schalter

abgeschaltet worden ist.

Austauschen der Sicherung

Funktioniert ein anderes elektrisches Gerät und der

Vollverstärker nicht, so kann dies ein Hinweis darauf

sein, dass die Grobsicherung im Gehäuseinnern

durchgebrannt ist. Trennen Sie den Vollverstärker

vom Netz und lassen Sie die Sicherung von Ihrem

autorisierten Rotel-Fachhändler auswechseln.

Kein Ton

Prüfen Sie, ob die Signalquelle einwandfrei funk-

tioniert. Vergewissern Sie sich, dass die Kabel von

der Signalquelle zu den Eingängen des RA-06

ordnungsgemäß angeschlossen sind. Stellen Sie

sicher, dass der Function-Wahlschalter auf den

richtigen Eingang gesetzt worden ist. Prüfen Sie

alle Verbindungen zwischen dem RA-06 und den

Lautsprechern.

RA-06

Amplifi catore Integrato Estereofonico

Questo simbolo indica che questo prodotto è doppiamente

isolato. Non è necessario il collegamento della messa a

terra.

I prodotti Rotel sono realizzati in conformità con le normative

internazionali: Restriction of Hazardous Substances (RoHS)

per apparecchi elettronici ed elettrici, ed alle norme Waste

Electrical and Electronic Equipment (WEEE). Il simbolo del

cestino con le ruote e la croce sopra, indica la compatibilità

con queste norme, e che il prodotto deve essere riciclato o

smaltito in ottemperanza a queste direttive.

Posizionate l’unità su una superfi cie piana abbastanza robusta da sop-

portarne il peso. Non posizionate l’unità su un mobile

con ruote poiché potrebbe cadere.

Importanti instruzioni di Sicurezza

ATTENZIONE: Non vi sono all’interno parti riparabili

dall’utente. Per l’assistenza fate riferimento a personale

qualifi cato.

ATTENZIONE: Per ridurre il rischio di incendio e di

scossa elettrica non esponete l’apparecchio all’umidità

o all’acqua. Non posizionate contenitori d’acqua , ad

es. vasi, sull’unità. Evitare che cadano oggetti all’interno

del cabinet.

Se l’apparecchio è stato esposto all’umidità o un oggetto

è caduto all’interno del cabinet, staccate il cavo di

alimentazione dalla presa. Portare l’apparecchio ad un

centro di assistenza qualifi cato per i necessari controlli

e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l’apparecchio

alla rete di alimentazione ed utilizzarlo. Conservate questo manuale

per ogni riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le avvertenze e le informazioni sulla sicurezza

contenute in queste istruzioni e sul prodotto stesso. Seguire tutte le

istruzioni d’uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspi-

rapolvere.

Mantenere 10 cm circa di spazio libero da tutti i lati del

prodotto.

Non posizionate l’apparecchiatura su un letto, divano,

tappeto, o superfi ci che possano bloccare le aperture di ventilazione.

Se l’apparecchio è posizionato in una libreria o in mobile apposito, fate

in modo che ci sia abbastanza spazio attorno all’unità per consentire

un’adeguata ventilazione e raffreddamento.

L’unità dovrebbe essere posta lontano da fonti di calore come caloriferi,

termoconvettori, stufe, o altri apparecchi che producono calore

L’apparecchiatura deve essere collegata esclusivamente ad una sorgente

di alimentazione elettrica del tipo indicato sul pannello posteriore

dell’unità.

Collegate l’unità alla presa di alimentazione solo con il cavo che viene

fornito o con uno equivalente. Non modifi cate il cavo in dotazione in

alcun modo. Non cercate di eliminare la messa a terra o la polariz-

zazione. Non utilizzate prolunghe.

Non fate passare il cavo di alimentazione dove potrebbe essere

schiacciato, pizzicato, piegato ad angoli acuti, esposto al calore o

danneggiato. Fate particolare attenzione al posizionamento del cavo

di alimentazione all’altezza della presa e nel punto in cui esce dalla

parte posteriore dell’apparecchio.

Per scollegare completamente il prodotto dall’alimentazione, il cavo di

alimentazione dovrebbe essere scollegato dalla presa, che dovrebbe

essere sempre facilmente accessibile.

Il cavo di alimentazione dovrebbe essere scollegato dalla presa durante

i temporali, o quando l’apparecchiatura rimane inutilizzata per un

periodo piuttosto lungo.

L’apparecchiatura deve essere disattivata immediatamente e fatta

ispezionare da personale qualifi cato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.

• Sono caduti oggetti, o del liquido è stato versato nell’apparecchio.

• L'apparecchiatura è stata esposta alla pioggia.

• L'apparecchiatura non sembra funzionare in modo normale.

• L'apparecchiatura è caduta, o è stata danneggiata in qualche

modo.

Utilizzate cavi per i diffusori isolati in Classe 2 per limitare eventuali

rischi di shock elettrico.

Italiano

Alcune parole sulla Rotel

Una famiglia, la cui passione per la musica ha

spinto a realizzare componenti hi-fi di elevata

qualità, fondò la Rotel più di 40 anni fa. Attraverso

gli anni la passione è rimasta intatta e l’obbiettivo

di offrire prodotti eccezionali, indipendentemente

dal loro costo, agli audiofi li ed amanti della musica

è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affi atata,

ascoltando e mettendo a punto ogni nuovo prodotto

fi nché non raggiunge perfettamente i loro standard

musicali. Sono liberi di scegliere i componenti in

qualsiasi parte del mondo al fi ne di realizzare il

prodotto nel miglior modo possibile. Così potrete

trovare condensatori provenienti dall’Inghilterra e

dalla Germania, semiconduttori dal Giappone o

dagli Stati Uniti, mentre i trasformatori toroidali

sono prodotti dalla Rotel stessa.

La fama di Rotel è stata costruita grazie a centinaia

di ottime recensioni e riconoscimenti conferiti dai

più autorevoli esperti del settore, che ascoltano la

musica ogni giorno. I loro commenti confermano

l’obiettivo della società - La ricerca di un apparec-

chio che sia musicale, affi dabile e conveniente.

Noi tutti della Rotel vi ringraziamo per aver scelto

questo prodotto augurandovi molte ore di piacevole

intrattenimento musicale.

Per cominciare

Grazie per aver acquistato l’amplifi catore integrato

stereo Rotel RA-06. Se utilizzato in un sistema

home theater o stereo di alta qualità, il vostro

amplifi catore Rotel vi permetterà di godere di

molti anni di buona musica .

L’RA-06 è un amplifi catore versatile di elevate

prestazioni. Tutti gli aspetti del design sono

stati ottimizzati per conservare la piena gamma

dinamica e per riprodurre anche le più delicate

sfumature musicali. L’RA-06 ha uno stadio di

alimentazione stabile e potente che comprende

un trasformatore toroidale specifi camente proget-

tato dalla Rotel.

Questa alimentazione a bassa impedenza ha ampie

riserve di potenza che consentono all’RA-06 di

riprodurre i segnali audio più impegnativi.

Questo tipo di design è più costoso da produrre,

ma è migliore per la riproduzione musicale.

Abbiamo progettato le schede dei circuiti stampati

(PCB) secondo la teoria Symmetrical Circuit Traces.

Ciò garantisce una più fedele riproduzione della

musica ed un mantenimento più preciso del tempo.

Nelle sezioni più critiche del percorso del segnale

vengono utilizzate resistenze a fi lm metallico e

condensatori in polistirene o polipropilene. Tutti

gli aspetti di questo progetto sono stati studiati

con lo scopo fi nale di ottenere la più fedele ri-

produzione sonora.

Le principali funzioni dell’RA-06 sono semplici da

impostare ed utilizzare. Se avete già esperienza con

altri sistemi stereo, non dovreste incontrare alcuna

diffi coltà. Collegate semplicemente i componenti

da abbinare ed ascoltate la musica.

II comando a distanza RR-AT94

Alcune funzioni possono essere attivate sia con i

controlli sul pannello frontale sia con il telecomando

RR-AT94 fornito in dotazione. Quando queste

operazioni vengono descritte, viene indicato il

numero di riferimento per entrambi i controlli. Per

esempio è possibile regolare il volume dal relativo

selettore

posto sul pannello frontale, che con

i tasti del telecomando

Vedere la sezione “Ingressi e uscite IR” per

maggiori informazioni sulla possibilità di espandere

le capacità di controllo IR dell’amplifi catore.

NOTA:

Rimuovete le batterie dal telecomando

se non viene utilizzato per un lungo periodo di

tempo. Non fate scaricare le batterie all’interno

del comando a distanza . Dalle batterie scari-

che possono fuoriuscire sostanze corrosive che

possono danneggiare l’unità.

NOTA:

L’RR-AT94 può essere utilizzato per

controllare le funzioni base di alcuni altri

componenti Rotel, compresi: sintonizzatori,

lettori CD e lettori DVD.

Per attivare un sintonizzatore Rotel -

1) Selezionate la funzione tuner dell’RR-AT94.

2) Premete “Power” e “1” (RT-06) oppure “2”

(RT-940AX)

3) Premete il tasto per l’attivazione del Tuner.

Per attivare un lettore CD Rotel -

Selezionate la funzione CD dell’RR-AT94

Per attivare un lettore DVD Rotel -

Selezionate la funzione AUX 1 dell’RR-AT94.

Indice

Figure 1: Controlli e collegamenti

Figure 2: Collegamenti dei segnali linea in

ingresso, del registratore, dei diffusori

Importanti instruzioni di Sicurezza .......... 22

Alcune parole sulla Rotel ....................... 23

Per cominciare ...................................... 23

Il comando a distanza RR-AT94 .............. 23

Sensore comando a distanza

Alcune precauzioni

Posizionamento 24

Cavi 24

Nota Importante

Collegamento alla rete e controlli ........... 24

Ingresso in corrente alternata

Spia di alimentazione

Interruttore di accensione

Collegamenti del segnale in ingresso ....... 25

Ingresso Phono

Collegamento a terra

Ingressi di livello di linea

Collegamenti del registratore

........... 25

Uscite del preamplifi catore

................. 25

Uscite del diffusore

e interruttore

del selettore del diffusore

................. 25

Selezione del cavo del diffusore

Scelta dei cavi

Polarità e fase

Collegamento dei diffusori

Uscita cuffi a

.................................... 26

Media Player

.................................. 26

Controlli audio ...................................... 26

Controllo del volume

Selettore Balance

Interruttore dei toni

Controllo dei bassi e degli acuti

Selettore Function

Selettore Monitor

Controllo mute

Ingressi e uscite a raggi infrarossi .......... 26

Ingresso del controllo a distanza esterno

[

Uscita a raggi infrarossi

]

Uscita Trigger 12V

......................... 27

Circuito di Protezione

..................... 27

Ricerca dei guasti .................................. 27

La spia di accensionenon si Illumina

Sostituzione del fusibile

Nessun suono

Caratteristiche ...................................... 27

Sensore comando a distanza

II Sensore del telecomando riceve i

segnali provenienti dal telecomando.

Non coprite il sensore. Deve essere

libero da ostacoli altrimenti il tele-

comando non funzionerà corretta-

mente. Il funzionamento del Sensore

può anche non essere corretto se è

esposto a luce troppo forte, come

ad esempio i raggi diretti del sole.

Alcuni tipi di illuminazione, come

le lampade alogene, che emettono

un certo quantitativo di radiazioni

infrarosse, possono interferire nel

funzionamento. Inoltre il telecomando

potrebbe non funzionare corret-

tamente se le batterie dell’RR-AT94

sono scariche.

Alcune precauzioni

AVVERTENZA :

Per evitare potenziali danni

al vostro sistema, spegnete TUTTI i componenti

quando collegate o scollegate i diffusori o qual-

siasi componente connesso. Non riaccendete

l’impianto fi no a quando non siete sicuri che tutti i

componenti siano collegati correttamente. Ponete

particolare attenzione ai cavi dei diffusori. Non

devono esserci refoli di fi lo liberi che potrebbero

fare contatto con l’altro cavo del diffusore o con

lo chassis dell’amplifi catore.

Vi preghiamo di leggere con attenzione questo

manuale. Insieme alle istruzioni d’uso e di instal-

lazione di base, fornisce una valida informazione

sulle varie confi gurazioni del RA-06 ed altre in-

formazioni generali che vi aiuteranno a sfruttare al

meglio il vostro sistema. Siete pregati di mettervi in

contatto con il vostro rivenditore autorizzato Rotel

per eventuali domande o dubbi. Inoltre, tutti noi

della Rotel saremo lieti di rispondere a qualsiasi

vostra domanda e commento.

Conservate la scatola di imballo ed il materiale

di protezione accluso del RA-06 per eventuali

necessità future. La spedizione o lo spostamento

del RA-06 in qualsiasi altro contenitore che non

sia l’imballo originale potrebbe causare seri danni

al prodotto.

Compilate e spedite il tagliando di garanzia accluso

con l’RA-06. Conservate la ricevuta d’acquisto

originale. E’ la prova di acquisto del prodotto

contenente la data di acquisto, che vi servirà

nell’eventualità di dovere ricorrere ad interventi

di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che lavorano con

segnali a basso livello, anche l’RA-06 può essere

condizionato da agenti esterni nell’ambiente

in cui viene utilizzato. Evitate di appoggiare

l’RA-06 sopra ad un amplifi catore di potenza.

Questo ridurrà al minimo il surriscaldamento e le

possibili interferenze o disturbi.

L’RA-06 genera calore durante il normale funzi-

onamento. I dissipatori di calore e le aperture di

ventilazione sono stati realizzati per dissipare il

calore. Non ostruite le aperture di ventilazione

sul pannello superiore. Lasciate almeno 10cm di

spazio libero attorno all’unità ed assicuratevi che

ci sia una adeguata ventilazione, per prevenire il

surriscaldamento dell’amplifi catore.

Quando scegliete una collocazione tenete in con-

siderazione il peso dell’amplifi catore. Assicuratevi

che lo scaffale su cui poggia o il mobile su cui viene

inserito possano sostenerne il peso. Vi raccoman-

diamo di installare l’RA-06 in mobili progettati per

accogliere componenti audio. Questi mobili sono

progettati per ridurre od eliminare le vibrazioni

che possono infl uenzare negativamente la qualità

sonora. Chiedete consiglio al vostro rivenditore

autorizzato Rotel sui complementi d’arredo dedicati

agli apparecchi audio e come effettuare una cor-

retta installazione dei componenti audio.

Cavi

Assicuratevi sempre di mantenere separati i cavi

di alimentazione dai cavi di segnale digitali e

quelli di segnale audio standard nel cablaggio

del vostro sistema. Questo ridurrà la possibilità di

un’interferenza e disturbo fra i cavi di alimentazione

o i cavi digitali. L’utilizzo di cavi schermati di alta

qualità, contribuirà anche ad evitare disturbi od

interferenze che potrebbero infl uire sulla qualità

sonora del vostro sistema. Per maggiori dettagli in

merito contattate il vostro rivenditore autorizzato

Rotel, che saprà consigliarvi i migliori cavo per

il vostro sistema.

Nota Importante

Quando effettuate i collegamenti al RA-06 as-

sicuratevi di:

•

Disattivare tutti i componenti del sistema prima

di collegare uno qualsiasi dei componenti,

inclusi i diffusori.

•

Disattivare tutti i componenti del sistema prima

di cambiare una qualsiasi connessione del

sistema.

Vi raccomandiamo inoltre di:

•

Portare il selettore del volume dell’amplifi catore

a zero prima che l’amplifi catore sia acceso o

spento.

Alimentazione AC e comandi

Alimentazione in corrente

alternata

L’RA-06 non assorbe una grande quantità di cor-

rente. Tuttavia, se possibile, sarebbe

meglio collegarlo direttamente ad una presa di

rete con messa a terra. Non usate prolunghe.

Potete eventualmente utilizzare una ciabatta a

prese multiple se è in grado di gestire la corrente

richiesta dall’RA-06 e dagli altri componenti col-

legati ad essa.

Il vostro RA-06 è confi gurato dalla fabbrica per

funzionare alla tensione di alimentazione appro-

priata del paese in cui l’avete acquistato (115Volt

AC o 230V AC con una frequenza di linea di

50Hz o 60Hz). La tensione di alimentazione AC

impostata è indicata su un adesivo posto sul retro

del vostro apparecchio.

NOTA:

Nel caso in cui dobbiate spostare il

vostro RA-06 in un altro paese, è possibile confi g-

urarlo per l’utilizzo con una tensione differente.

Non tentate di effettuare questa operazione da

soli, l’apertura del cabinet del RA-06 potrebbe

esporvi a tensioni pericolose. Consultate un

tecnico autorizzato o il servizio assistenza Rotel

per maggiori informazioni.

Il cavo di alimentazione dovrebbe essere scollegato

dalla presa se l’apparecchiatura rimane inutilizzata

per un periodo piuttosto lungo (consigliabile per

tutti i vostri componenti audio e video).

Interruttore di accensione

ed indicatore di accensione

Premete l’interruttore di accensione

per ac-

cendere l’RA-06. L’indicatore di accensione

Illuminato quando l’RA-06 è attivo. Premete e

rilasciate di nuovo l’interruttore per spegnere

l’RA-06.

Una volta che l’RA-06 è stato acceso con l’interruttore

del pannello anteriore, è possibile commutarne lo

stato tra la normale modalità di funzionamento e

la modalità standby, con il tasto di alimentazione

sul telecomando RR-AT94.

Vedere la sezione “Uscite trigger 12V” per mag-

giori informazioni sulla possibilità di accendere

e spegnere altri componenti del sistema contem-

poraneamente al RA-06.

RA-06

Amplifi catore Integrato Estereofonico

Collegamenti del segnale in ingresso

(vedere Figura 2)

NOTA:

Per prevenire scariche nei diffusori che

potrebbero danneggiarli, assicuratevi che il

sistema sia spento quando effettuate qualsiasi

collegamento di segnale.

Ingresso Phono

Collegamento a terra

Inserite il cavo proveniente dal giradischi negli

ingressi phono destro e sinistro. Se il giradischi

dispone di un cavo da collegare a “massa”, col-

legatelo al terminale a vite alla sinistra degli ingressi

Phono. Eviterà l’insorgere di ronzii e rumori.

Ingressi di livello di linea

Gli ingressi CD, Tuner e Aux dell’RA-06 sono

ingressi di linea. Servono per collegare componenti

come i lettori CD, registratori a cassetta video HiFi

o NICAM, sintonizzatori, lettori Laser Disc o l’uscita

analogica da un lettore CD ROM.

I canali destro e sinistro, indicati con serigrafi e

sul pannello posteriore, dovrebbero essere col-

legati ai corrispondenti canali della sorgente. I

connettori RCA del canale sinistro sono bianchi, i

connettori del canale destro sono rossi. Utilizzate

cavi RCA di alta qualità per collegare le sorgenti

in ingresso all’RA-06. Chiedete al vostro rivenditore

autorizzato Rotel per avere un consiglio sui cavi

più appropriati da utilizzare.

Collegamenti del registratore

(vedere Figura 2)

Gli ingressi e le uscite Tape possono essere

collegate a qualsiasi apparecchio di registra-

zione/riproduzione che accetti segnali standard

di ingresso e di uscita di livello di linea analogici.

Generalmente si tratterà di un registratore a cas-

setta convenzionale.

Quando collegate un registratore all’RA-06 ricor-

date che le uscite del registratore devono essere

collegate agli ingressi tape dell’RA-06. Allo stesso

modo le uscite tape dell’RA-06 devono essere

collegate agli ingressi del registratore. Come per

altre sorgenti assicuratevi di collegare i canali

destro e sinistro di ogni apparecchio al giusto

canale sui componenti abbinati. Utilizzate cavi

di collegamento di alta qualità per evitare una

perdita della qualità sonora.

NOTA:

Le uscite Tape non sono controllate dai

controlli Volume, Bilance e Toni; esse emettono

un segnale a livello fi sso.

Uscite del preamplifi catore

con il Selettore Function è sempre disponibile

da queste uscite. Generalmente queste uscite

sono utilizzate per fornire un segnale ad un altro

amplifi catore integrato, o ad un fi nale di potenza

per pilotare altre coppie di diffusori.

NOTA:

Variando l’impostazione del controllo

del volume, del Balance o dei toni varierà il

segnale delle uscite preamplifi cate.

Uscite per i diffusori

e

e selettore dei diffusori

(vedere Figura 2)

L’RA-06 ha due coppie di uscite per i diffusori

contrassegnate con “A”

e “B”

. Le uscite

per i diffusori sono controllate dal selettore Speaker

Selector

sul pannello anteriore.

Scelta dei diffusori

Se viene utilizzata una sola coppia di diffusori,

questi devono avere un’impedenza minima di 4

ohm. Tuttavia se vengono utilizzati sia i diffusori A

che i diffusori B, tutti i diffusori dovrebbero avere

un’impedenza di 8 ohm o superiore. Poiché i dati

sull’impedenza dei diffusori non sono molto precisi,

In pratica, pochissimi diffusori presenteranno un

problema per l’RA-06. Fate riferimento al vostro

rivenditore autorizzato Rotel se avete eventuali

dubbi in merito.

Scelta dei cavi dei diffusori

Per collegare l’RA-06 ai diffusori utilizzate cavi

isolati bipolari. La sezione e la qualità del cavo

possono avere effetti udibili sulla qualità della

riproduzione del sistema: potete utilizzare dei cavi

standard per diffusori, ma potrebbero dare luogo

ad una uscita di basso livello o ad una risposta

alle basse frequenze inadeguata, in particolar

modo con cavi molto lunghi. In generale, dei

cavi di buona qualità miglioreranno il suono. Se

volete ottenere le migliori prestazioni, dovreste

considerare l’acquisto di cavi per diffusori di alta

qualità; il vostro rivenditore Rotel potrà aiutarvi

nella scelta dei cavi adatti al vostro sistema.

Polarità e fase

La polarità, o orientamento positivo/negativo, dei

collegamenti di ogni diffusore ed amplifi catore deve

sempre essere rispettata, in modo che tutti i diffusori

siano in fase. Se la polarità di una connessione

viene erroneamente invertita, la riproduzione delle

basse frequenze sarà molto debole e l’immagine

stereo risulterà degradata. Tutti i cavi per diffusori

sono contrassegnati in modo da poterli identifi care

facilmente: solitamente su uno dei due cavi è

presente una striscia colorata o un altro segno di

riconoscimento simile; oppure, se l’isolante dei cavi

è trasparente, i conduttore sono di colori diversi (uno

di colore rame ed uno argento); oppure potrebbe

essere indicata la polarità direttamente sull’isolante.

Identifi cate i conduttori positivi e negativi e prestate

attenzione ad ogni collegamento che effettuate

sull’amplifi catore e sui diffusori.

Collegamento con cavi per

diffusori

Spegnete tutti i componenti del sistema prima di

collegare i diffusori. Le due coppie di terminali per

diffusori del RA-06 sono identifi cati con un codice a

colori. I connettori accettano: cavi spellati, terminali ad

anello aperto e terminali di tipo “dual banana”.

Stendete il cavo dal RA-06 ai diffusori. Lasciate i

cavi un po’ più lunghi del necessario per darvi la

possibilità di spostare i componenti ed accedere

ai connettori dei diffusori. Se utilizzate connettori

dual banana, collegateli ai cavi e quindi inseriteli

nei connettori sul pannello posteriore. Se utilizzate

questi connettori il collare a vite dei terminali deve

essere avvitato completamente (in senso orario).

Se state usando terminali ad anello aperto,

collegateli ai cavi. Se collegate direttamente i

cavi spellati ai terminali dei diffusori, separate

i cavi, e quindi spellate i terminali dei cavi. Fate

attenzione a non tagliare anche il cavo interno

quando lo spellate. Svitate (in senso antiorario)

i collari a vite. Posizionate i terminali ad anello

aperto attorno al corpo del connettore, o il cavo

spellato sul foro interno del connettore. Avvitate il

collare in senso orario per bloccare il connettore

ad anello aperto o il cavo.

NOTA:

Assicuratevi che non vi siano fi li che

fuoriescono dalla parte spellata del cavo, che

potrebbero andare a toccare il cavo o il connet-

tore adiacente.

Italiano

Uscita cuffi a

L’uscita per le cuffi e vi permette di collegare una

cuffi a per un ascolto in privato. Questa uscita

ospita un connettore standard stereo da 3.5mm

(1/8”). Inserendo la cuffi a non si interrompe il

segnale alle uscite dei diffusori. Utilizzate il selet-

tore Speaker Selector per disattivare i diffusori.

Per impostare la sorgente da riprodurre agire sul

selettore Function e sul selettore Tape Monitor. Per

riprodurre la sorgente collegata all’ingresso Tape

posizionare il selettore Monitor su Tape. Per tutti gli

altri ingressi lasciare il selettore Monitor su Source

e selezionare la sorgente che si desidera ascoltare

tramite il selettore Function, o premere il pulsante

corrispondente alla sorgente sul telecomando.

NOTA:

Siccome la sensibilità dei diffusori e

della cuffi a può variare notevolmente, riducete

sempre il livello del volume prima di collegare

o scollegare la cuffi a.

Media Player

Sul pannello frontale dell’amplifi catore è disponibile

un ingresso stereo da 3.5mm (1/8”) per il colle-

gamento di un “Media Player”, selezionabile dal

selettore function su (AUX2), a cui potete collegare

un registratore a cassette portatile stereo, un lettore

CD o un qualsiasi riproduttore su hard disk che

abbia una uscita compatibile. Se il dispositivo

che collegate ha questa uscita attraverso l’uscita

cuffi e, dovrete regolare il volume dal lettore stesso

per sentire l’audio. Se il suono dovesse risultare

basso e distorto abbassate il volume sul lettore;

se il suono è molto fl ebile anche se aumentate il

volume dell’amplifi catore al massimo, regolate il

volume sul lettore.

NOTA:

Quando il connettore mini jack da

3.5mm viene inserito nell’ingresso Media Player,

l’ingresso AUX2, posto sul pannello posteriore,

viene disattivato. Togliendo il connettore da

3.5mm dall’ingresso Media Player l’ingresso

AUX2 ritornerà attivo.

Controlli audio

Controllo del volume

Ruotate il comando del volume

in senso orario

per aumentare il volume e in senso antiorario per

diminuirlo. O utilizzate i tasti

sul telecomando

per alzare e per abbassare il volume.

Selettore Balance

Il selettore Balance controlla il bilanciamento

sinistro/destro del suono in uscita. Normalmente

il selettore dovrebbe rimanere nella posizione

centrale. In alcune situazioni, ad esempio quando

la posizione dell’ascoltatore non è perfettamente

al centro dei diffusori, può essere necessario

regolare il bilanciamento dei canali sinistro/destro.

Muovendo la manopola in senso anti-orario

si sposterà il campo sonoro sul canale sinistro.

Ruotando invece la manopola in senso orario il

suono si sposterà sul canale destro.

Interruttore dei toni

Quando l’interruttore dei toni è in posizione “Off” il

circuito di controllo dei bassi e degli alti (Controllo

toni) viene escluso per garantire la più elevata

integrità del segnale. Lasciate l’interruttore dei

toni in posizione “Off” fi no a quando non volete

utilizzare il Controllo Toni.Posizionate l’interruttore

in posizione “On” per regolare il Controllo Toni.

Controllo dei bassi e degli

acuti

Quando l’interruttore dei toni è in posizione “On”,

ruotando i controlli dei bassi e degli alti si regola il

bilanciamento dei toni. Ruotate i controlli in senso

orario per aumentare l’uscita dei bassi o degli alti.

Ruotate i controlli in senso antiorario per diminuire

l’uscita dei bassi o degli alti.

Un sistema hi-fi di elevate prestazioni produce

un suono estremamente naturale senza alcu-

na regolazione dei controlli di tono. Utilizzate

questi controlli solo se strettamente necessario.

Fate particolare attenzione, quando aumentate

il valore dei toni (rotazione in senso orario.

Questo aumenta la potenza d’uscita in gamma

bassa o alta, aumentando il carico sui diffusori e

sull’amplifi catore.

Selettore Function

Tramite il Selettore Function è possibile selezionare la

sorgente di segnale in ingresso. Il segnale selezionato

è quello che sentite, sempre che il selettore Monitor

sia impostato su Source (vedi sezione seguente). Il

segnale selezionato dal selettore Function viene

inviato anche alle uscite preamplifi cate ed alle uscite

Tape. Impostate il Selettore Listening sul pannello

anteriore, sulla sorgente che desiderate ascoltare.

Oppure premete il tasto corrispondente alla sorgente

sul telecomando.

Selettore Monitor

Quando il selettore Monitor è posizionato su Source

il segnale riprodotto, che sarà presente anche

sulle uscite preamplifi fcate, è quello che è stato

selezionato dal selettore Function. Per riprodurre

il segnale da un registratore collegato all’ingresso

Tape, posizionare il selettore Monitor in posizione

Tape. Quando il selettore Monitor è in posizione

Tape, il segnale dall’ingresso Tape viene inviato

anche alle uscite preamplifi cate.

Il segnale che va alle uscite Tape è sempre quello

impostato dal selettore Function. Quando state

registrando da una unità che dispone delle fun-

zioni monitor, potete ascoltare il suono che state

registrando impostando il selettore Monitor sulla

posizione Source.

Controllo mute

Solo telecomando

Per azzerare temporaneamente il volume del

sistema premete il pulsante Mute sul teleco-

mando RR-AT94. Il LED sul selettore del volume

lampeggia quando l’audio è in mute. Premete

nuovamente il pulsante per ritornare al livello

di volume precedente.

Ingressi ed uscite IR (raggi infrarossi)

Ingresso del telecomando

esterno

[

Questo mini-jack da 3.5 mm (contrassegnato EXT

REM IN) riceve codici di controllo da ricevitore

a raggi infrarossi standard (Xantech, ecc.) col-

locato nella stanza d’ascolto principale. Questa

caratteristica è utile quando l’apparecchio viene

installato in un cabinet e il sensore del pannello

anteriore è coperto. Contattate il vostro rivenditore

autorizzato Rotel per informazioni su ricevitori

esterni e il corretto cablaggio di una presa adatta

all’alloggiamento del mini-jack.

NOTA :

I segnali IR dalla presa EXTERNAL

REMOTE IN possono essere riprodotti verso le

sorgenti usando emettitori IR esterni o collega-

menti via cavo dai connettori IR OUT.

Uscita IR

]

Le uscite IR OUT inviano segnali IR ricevuti

sull’ingresso EXTERNAL REM IN ad un emettitore

IR, o a Lettori CD Rotel, registratori a cassette, o

sintonizzatori dotati di un ingresso IR. Questa

caratteristica vi permette di utilizzare i segnali IR

per controllare componenti anche quando i loro

sensori IR sono coperti, ad esempio se installati

in mobili o cabinet dedicati.

Per maggiori informazioni sui sistemi di ripetizione

IR fate riferimento al vostro rivenditore autoriz-

zato Rotel.

NOTA :

Il connettore EXT REM IN che trovate

vicino al connettore IR OUTPUT deve essere

utilizzato con un sensore esterno IR che du-

plica il sensore IR del pannello frontale

RA-06

Amplifi catore Integrato Estereofonico

Uscita Trigger 12V

Alcuni componenti audio possono essere attivati

automaticamente quando ricevono un “segnale”

di attivazione di 12V. Le uscite Trigger 12 volt

dell’RA-06 forniscono il segnale richiesto. Col-

legate i componenti compatibili all’RA-06 con

un normale cavo dotato di connettori da 3.5mm.

Quando l’RA-06 è in modalità Standby il segnale

Trigger viene interrotto, ed i componenti collegati

vengono automaticamente disattivati.

Circuito di Protezione

L’RA-06 è dotato di un circuito di protezione ter-

mica e contro gli sbalzi di corrente, che protegge

l’amplificatore da possibili danni nel caso di

condizioni di funzionamento estreme o di guasto. I

circuiti di protezione sono indipendenti dai circuiti

del segnale audio e non hanno alcun impatto sulla

resa sonora. Al contrario, i circuiti di protezione

controllano il livello della temperatura delle uscite,

e disattivano l’amplifi catore se la temperatura

supera i limiti di sicurezza.

Nel caso si presentasse una condizione di errore,

l’amplifi catore smetterebbe di funzionare ed il LDE

indicatore sul pannello frontale si illuminerebbe.

Se ciò avvenisse, spegnete l’amplifi catore, las-

ciatelo raffreddare per alcuni minuti e cercate

d’identifi care e correggere il problema che ha

determinato l’intervento del circuito di protezione.

Quando riaccendete l’amplifi catore, il circuito di

protezione si resetterà automaticamente, ed il LED

indicatore si spegnerà.

Nella maggior parte dei casi il circuito di protezione

si attiva in seguito ad una condizione di guasto

come ad esempio: un corto circuito tra i cavi dei

diffusori, o la mancanza di una ventilazione ad-

eguata che determina il surriscaldamento dell’unità.

In casi molto rari, diffusori altamente reattivi o con

impedenza estremamente bassa, possono causare

l’intervento del circuito di protezione.

Se il circuito di protezione interviene ripetutamente,

e non siete in grado di isolare e correggere la

condizione di guasto, contattate il vostro rivenditore

autorizzato Rotel per maggiori dettagli.

Italiano

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio

è dovuta a collegamenti non effettuati a dovere

o sbagliati, o impostazioni di controllo errate.

Se riscontrate problemi, isolate l’area interes-

sata, verifi cate le impostazioni degli apparecchi,

determinate la causa del problema ed apportate

le necessarie correzioni. Se non siete in grado di

fare funzionare il RA-06, prendete spunto dalle

indicazioni sotto riportate:

Il LED indicatore Power non

sia accende

Il Led Power che indica l’accensione dovrebbe

illuminarsi ogni volta che l’RA-06 è collegato alla

presa di rete ed il pulsante Power è stato premuto.

Se non si accende controllate la presa di alimen-

tazione con un altro apparecchio elettrico, come ad

esempio una lampada. Assicuratevi che la presa

di alimentazione in uso non sia controllata da un

interruttore che sia stato disattivato.

Sostituzione del fusibile

Se un altro apparecchio elettrico funziona una volta

collegato alla presa di rete, ma la spia di Standby

continua a non illuminarsi quando l’RA-06 è colle-

gato alla presa di rete e viene premuto il tasto Power,

signifi ca che potrebbe essersi bruciato il fusibile di

protezione interno. Se ritenete che ciò possa essere

successo, contattate il vostro rivenditore Rotel per

indicazioni sulla sostituzione del fusibile.

Nessun suono

Controllate la sorgente di segnale per verifi care

che stia funzionando correttamente. Assicu-

ratevi che i cavi dalla sorgente di segnale agli

ingressi dell’RA-06 siano collegati correttamente.

Verifi cate che il selettore Listening sia posizionato

sull’ingresso corretto. Controllate tutti i cavi di

collegamento tra l’RA-06 ed i diffusori.

Caratteristiche

Potenza d’uscita continua

70W/ch

(20-20kHz, <0.03 % su 8 ohm)

Distorsione armonica totale (20Hz-20kHz)

< 0.03% in potenza continua,

metà potenza o 1W

Distorsione di intermodulazione

< 0.03% in potenza continua,

(60 Hz : 7 kHz, 4:1)

metà potenza o 1W

Risposta in frequenza

Ingresso

Phono

20Hz - 15KHz, ± 0,3 dB

Ingressi linea

10Hz - 100kHz, +1, –3 dB

Fattore di smorzamento

180

(20 - 20,000Hz, 8 ohm)

Impedenza/sensibilità d’ingresso

Ingresso Phono (MM)

2.5

mV/47KOhm

Ingressi linea

150mV/24kOhm

Sovraccarico di ingresso

Ingresso Phono (MM)

180mV

Ingressi linea

Uscita Preamplifi catore/Impedenza

1V/470

ohm

Controlli di tono – Bass/Treble

± 6 dB a 100 Hz / 10kHz

Rapporto S/N (Pesato “A”IHF)

Ingresso

Phono

Ingressi linea

100dB

Alimentazione

versione

Americana

120 Volt , 60 Hz

versione Europea

230 Volt, 50 Hz

Assorbimento

300 Watt, 36 Watt - Idle, 3.7 Watt - standby

Dimensioni (L x A x P)

437 x 92 x 342 mm

17 1/8” x 3 5/8” x 13 ½”

Altezza panello frontale

80mm / 3 1/16”

Peso (netto)

7.7 Kg, 17 lbs

Tutte le caratteristiche sono corrette al momento della pubblicazione.

Rotel si riserva il diritto di apportare qualsiasi cambiamento senza alcun preavviso.

RA-06

Amplifi cador Integrado Estereofónico

Este símbolo signifi ca que el aparato está doblemente aislado,

por lo que no requiere ninguna conexión a tierra.

Los productos Rotel han sido diseñados para satisfacer la

normativa internacional relativa a la Restricción del Uso

de Sustancias Peligrosas (RoHS) en equipos eléctricos y

electrónicos y la eliminación de Desperdicios Referentes a

Equipos Eléctricos y Electrónicos (WEEE). El símbolo con el

cubo de la basura indica el pleno cumplimiento de estas

directrices y que los productos correspondientes deben ser

reciclados o procesados adecuadamente en concordancia

con las mismas.

Cuando conecte los terminales de conexión a cajas del aparato, le

rogamos que utilice cableado de Clase 2 para garantizar el correcto

aislamiento del mismo y minimizar el riesgo de que se produzca una

descarga eléctrica.

Coloque el aparato sobre una superfi cie fi ja y

equilibrada que sea sufi cientemente resistente

para soportar su peso. No coloque nunca

el aparato en una carretilla móvil de la que

pueda volcar.

Instrucción Importante Relacionada con la Seguridad

ADVERTENCIA: No hay componentes manipulables por

el usuario en el interior del aparato. Cualquier operación

de mantenimiento debe ser llevada a cabo por personal

cualifi cado.

ADVERTENCIA: Para reducir el riesgo de que se produzca

un incendio o una descarga eléctrica, asegúrese de que el

aparato no esté expuesto a goteos ni salpicaduras y que

no se coloquen objetos que contengan líquidos –copas,

vasos- encima suyo.

No permita que ningún objeto extraño penetre en el

interior del aparato. Si el aparato está expuesto a la

humedad o algún objeto extraño penetra en su interior,

desconecte inmediatamente el cable de alimentación de

la red eléctrica. En caso de que fuera necesario, envíe el

aparato a un especialista cualifi cado para su inspección

y posterior reparación.

Lea todas las instrucciones del presente manual antes de conectar

o hacer funcionar el aparato. Conserve este manual cerca de usted

para el caso de que necesite revisar las instrucciones de seguridad

que se indican a continuación.

Tenga siempre en mente las advertencias y la información relativa a

seguridad que fi guran tanto en estas instrucciones como en el propio

aparato. Siga al pie de la letra todas las instrucciones relacionadas

con el funcionamiento del mismo.

Limpie el exterior del aparato únicamente con una gamuza seca o

un aspirador.

Debe dejar un mínimo de 10 centímetros de espacio

libre alrededor del aparato.

No coloque nunca la RB-1092 en

una cama, un sofá, una alfombra o una superfi cie similar susceptible

de bloquear las ranuras de ventilación. Si el aparato está ubicado

en la estantería de una librería o un mueble, debe haber sufi ciente

espacio a su alrededor y ventilación en el mueble para permitir una

refrigeración adecuada.

Mantenga al aparato alejado de radiadores, estufas, cocinas o de

cualquier otra instalación que produzca calor.

El aparato debe ser conectado únicamente a una fuente de alimentación

del tipo y la tensión especifi cados en su panel posterior.

Conecte el aparato a una toma de corriente eléctrica únicamente a

través del cable de alimentación de dos clavijas polarizado suministrado

de serie o un equivalente exacto del mismo. No modifi que de ningún

modo dicho cable. No intente desactivar los terminales destinados a

la conexión a tierra o polarización. No utilice ningún tipo de cable

de extensión.

No coloque el cable de alimentación en lugares en que pueda ser

aplastado, pinchado, doblado en ángulos críticos, expuesto al calor o

dañado de algún modo. Preste particular atención al punto de unión

entre el cable y la toma de corriente y también a la ubicación de esta

última en el panel posterior del aparato.

El cable de alimentación debería desconectarse de la red eléctrica

cuando el aparato no vaya a ser utilizado durante un largo período

de tiempo (por ejemplo las vacaciones de verano).

Desconecte inmediatamente el aparato y envíelo a un servicio técnico

cualifi cado para su inspección/reparación si:

• El cable de alimentación o alguna clavija del mismo ha sido da-

ñado.

• Han caído objetos o se ha derramado líquido en el interior del

aparato.

• El aparato ha sido expuesto a la lluvia.

• El aparato muestra signos de funcionamiento inadecuado.

• El aparato ha sido golpeado o dañado de algún modo.

Español

Acerca de Rotel

Rotel fue fundada hace más de 40 años por una

familia cuyo entusiasta interés por la música le

condujo a diseñar y construir componentes de

Alta Fidelidad sin ningún tipo de compromiso.

Esta pasión ha permanecido inalterada durante

todo este tiempo, hasta el punto de que el objetivo

de los fundadores de la compañía -proporcionar

productos de la máxima calidad a melómanos

y audiófi los independientemente de cuales sean

sus posibilidades económicas- es compartido por

todos sus empleados.

Los ingenieros de Rotel trabajan como un equipo

compacto, escuchando y llevando a cabo el ajuste

fi no de cada nuevo producto hasta que satisface

de manera exacta los estándares de calidad

musical para los que fue diseñado. Para lograrlo,

disponen de la máxima libertad para escoger los

mejores componentes allí donde se encuentren. Le

sorprenderá agradablemente encontrar exquisitos

condensadores procedentes del Reino Unido y

Alemania o semiconductores de Japón o Estados

Unidos, mientras que los transformadores toroi-

dales de potencia son construidos en la propia

factoría de Rotel.

Rotel se ha ganado a pulso, a través de a cientos de

artículos, bancos de pruebas y galardones fi rmados

por los críticos especializados más respetados del

mundo, una sólida reputación por la excelencia

de sus productos. Los comentarios de estos pro-

fesionales que escuchan música cada día hacen

posible que la compañía se reafi rme en la validez

de sus objetivos: la puesta a punto de componentes

y equipos musicales, fi ables y asequibles.

Le agradecemos que haya adquirido este producto

y esperamos que le permita disfrutar de su música

predilecta durante largos años.

Para Empezar

Gracias por adquirir el Amplifi cador Integrado

Estereofónico Rotel RA-06. Utilizado en un sistema

de reproducción musical de alta calidad, le

permitirá disfrutar durante muchos años de sus

composiciones musicales favoritas.

El RA-06 es un componente de audio de altas

prestaciones extremadamente completo. Todos

los aspectos de su diseño han sido optimizados

para preservar toda la gama dinámica y todas

las sutilezas de su música predilecta. El RA-06

incorpora una fuente de alimentación altamente

regulada que incluye un transformador de ali-

mentación toroidal y condensadores de láminas

fi nas diseñados y construidos a medida siguiendo

especifi caciones de Rotel. Esta fuente de alimen-

tación de baja impedancia posee una generosa

reserva de energía que permite al RA-06 reproducir

fácilmente las más exigentes señales de audio. Un

diseño de este tipo resulta más caro de fabricar

pero es mejor para la música.

Las placas de circuito impreso (PCB) del RA-06 han

sido diseñadas con Pistas Circuitales Simétricas a

fi n de asegurar el perfecto mantenimiento de las

relaciones temporales de la música y la más fi el

reproducción de las mismas. La circuitería del

RA-06 utiliza resistencias de película metálica y

condensadores de poliestireno o polipropileno en

los puntos más críticos del recorrido de la señal de

audio. Todos los aspectos de este diseño han sido

examinados al milímetro con el objetivo último de

conseguir una fi el reproducción de la música.

El RA-06 es un aparato fácil de instalar y el manejo de

sus principales funciones no tiene por qué comportar

ningún problema. Si usted ya está experimentado en

el manejo de componentes de audio estereofónicos,

en principio no debería encontrar nada que le re-

sultara especialmente complicado durante la puesta

a punto inicial del mismo. Basta con que conecte el

resto de componentes de su equipo y disfrute con

su música preferida.

El Mando a Distancia RR-AT94

Algunas funciones pueden gestionarse tanto con los

controles del panel frontal como desde el mando

a distancia RR-AT94 suministrado de serie. En los

apartados del presente manual de instrucciones en

los que se describen dichas funciones, se muestra

el número de referencia para ambos controles. Por

ejemplo, usted puede ajustar el nivel de volumen

bien con el control Volume del panel frontal

bien con los botones correspondientes del mando

a distancia

Para obtener más información sobre cómo

expandir las posibilidades de control por rayos

infrarrojos de su equipo, diríjase a la sección

“Entradas y Salidas de Rayos Infrarrojos (IR)” del

presente manual.

NOTA:

Quite las pilas del mando a distancia

si no piensa utilizarlo durante un largo perío-

do de tiempo. No deje baterías semiagotadas

en el mando a distancia ya que de las mismas

podrían fugarse productos químicos altamente

corrosivos capaces de dañarlo.

NOTA:

El RR-AT94 puede utilizarse para

gobernar las funciones básicas de otros com-

ponentes Rotel, entre los que se incluyen Sin-

tonizadores de Radio, Reproductores de CD y

Reproductores de DVD.

Para controlar un Sintonizador Rotel:

1-Seleccione la función “Tuner” del RR-AT94.

2-Pulse “Power” y “1” (RT-06) o “2”

(RT-940AX).

3-Pulse la tecla Tuner para seleccionar el sin-

tonizador.

Para controlar un Reproductor de CD

Rotel:

Seleccione la función CD del RR-AT94.

Para controlar un Reproductor de DVD

Rotel:

Seleccione la función AUX 1 del RR-AT94.

Contenido

Figura 1: Controles y Conexiones

Figura 2: Conexiones para Entrada de Señal y

Salida a las Cajas Acústicas

Instrucción Importante ........................... 28

Acerca de Rotel ..................................... 29

Para Empezar ....................................... 29

El Mando a Distancia RR-AT94 ............... 29

Sensor de Control Remoto

Algunas Precauciones

Colocación 30

Cables 30

Notas Importantes

Alimentación y Control ........................... 30

Entrada de Corriente Eléctrica Alterna

Conmutador

e Indicador Luminoso de

Puesta en Marcha

Conexiones de Entrada .......................... 31

Entrada de Fono

y Conexión a Masa

Entradas de Línea

Conexiones para Grabador

.............. 31

Salidas Preamplifi cadas

Salidas para la Conexión de las Cajas

Acústicas

y Conmutador para

la Selección de las Cajas Acústicas

.......... 31

Selección de las Cajas Acústicas

Selección del Cable de Conexión a las

Cajas Acústicas

Polaridad y Puesta en Fase

Conexión de las Cajas Acústicas

Salida de Auriculares

....................... 32

Reproductor Multimedia

................... 32

Controles de Audio ................................ 32

Control de Volumen

Control de Balance

Conmutador de Activación/Desactivación

de los Controles de Tono

Controles de Graves y Agudos

Selector de la Fuente de Entrada

Control de Monitorización

Botón de Silenciamiento (“Mute”)

Entradas y Salidas de Rayos Infrarrojos 32

Entrada para Control Remoto Externo

[

Salida de Infrarrojos

]

Toma para Señal de Disparo de 12 V

Circuitería de Protección

................... 33

Problemas y Posibles Soluciones ............ 33

El Indicador Luminoso de Puesta en Marcha

No Se Activa

Sustitución del Fusible

No Hay Sonido

Características Técnicas ......................... 33

Sensor de Control Remoto

El Sensor de Control Remoto capta los rayos infrar-

rojos procedentes del mando a distancia. No lo

cubra ni bloquee nunca ya que en caso contrario

no funcionará correctamente. El funcionamiento

del Sensor de Control Remoto también puede verse

afectado si es expuesto a luz brillante, en particular

la luz solar directa. Ciertos tipos de iluminación

artifi cial, como por ejemplo las lámparas halógenas

(que emiten una cierta cantidad de luz infrarroja)

también pueden interferir en el funcionamiento

normal del mando a distancia. Asimismo, es posible

que las funciones de control a distancia no actúen

de manera fi able si las pilas del RR-AT94 están a

punto a de agotarse.

Algunas Precauciones

ADVERTENCIA:

Para evitar que se puedan

producir daños en su equipo, apague TODOS

los componentes del mismo cuando conecte

o desconecte las cajas acústicas o cualquier

otro elemento del mismo. No vuelva a poner

en marcha el equipo hasta que esté seguro de

que todas las conexiones hayan sido correcta-

mente ejecutadas. Preste particular atención a

los cables de conexión a las cajas acústicas,

procurando que no haya conductores sueltos

de uno de ellos que puedan tocar los cables

correspondientes a otras cajas acústicas del

equipo o el chasis del amplifi cador.

Le rogamos que lea cuidadosamente el presente

manual de instrucciones. Además de las instruc-

ciones básicas de instalación y puesta a punto

del RA-06, incluye información de gran valor

sobre las diferentes confi guraciones que permite

el aparato, así como información general que

le ayudará a optimizar las prestaciones de su

sistema. Le rogamos asimismo que contacte con

su distribuidor autorizado de Productos Rotel para

cualquier duda o consulta. No le quepa la menor

duda de que todos sus comentarios y observaciones

serán bien recibidos.

Guarde el embalaje del RA-06 y todo el material

en él contenido para un posible uso futuro del

mismo. El embalaje o transporte del RA-06 en

condiciones diferentes de las originales puede

dañar seriamente el aparato.

Rellene y envíe la tarjeta de garantía suministrada

con el RA-06. Asegúrese asimismo de mantener

en su poder la factura de compra puesto que es

la mejor manera de que usted se acuerde de la

fecha de compra, un dato esencial en caso de

que necesite asistencia técnica durante el período

de garantía.

Colocación

Al igual que todos los componentes de audio que

manejan señales de bajo nivel, el RA-06 puede

verse afectado por su entorno. Evite colocar

otros componentes encima del RA-06 ya que

ello impedirá a este último disipar el calor que

genera. Asimismo, no coloque el RA-06 encima

de otros componentes y evite situar los cables

que transporten señales de audio cerca de los

de alimentación ya que de este modo se minimi-

zará la posibilidad de que se capten zumbidos

o interferencias.

El RA-06 genera calor durante su funcionamiento

normal. Tanto los disipadores térmicos como las

ranuras de ventilación de su cubierta superior

han sido diseñados para evacuar este calor. Las

ranuras de ventilación de la cubierta superior deben

permanecer siempre despejadas. Debería haber

unos 10 centímetros de espacio libre alrededor

del chasis y una razonable corriente de aire a

lo largo del lugar en que haya sido instalado el

amplifi cador para evitar el sobrecalenta-miento

de este último.

Tenga igualmente en cuenta el peso del amplifi cador

cuando seleccione una ubicación determinada

para su instalación. Asegúrese por tanto de que

la estantería o mueble elegido pueda sopor-

tarlo. Le recomendamos que instale el RA-06 en

muebles diseñados específi camente para albergar

componentes de audio. Dichos muebles están

concebidos para reducir o suprimir vibraciones

que pueden afectar negativamente a la calidad

del sonido. Consulte a su distribuidor autorizado

de productos Rotel para que le aconseje acerca

de los muebles más adecuados para su equipo

y sobre la correcta instalación en los mismos de

sus componentes de audio.

Cables

Asegúrese de que los cables de alimentación, digi-

tales y de modulación de su equipo estén alejados

entre sí ya que de este modo se minimizarán las

posibilidades de que la señal de audio se vea

afectada por ruido o interferencias procedentes

de los cables digitales o de alimentación. El uso

sistemático de cables apantallados de alta calidad

también contribuirá a prevenir la entrada de ruido

o interferencias susceptibles de degradar la calidad

sonora de su equipo. Si tiene alguna pregunta que

realizar al respecto, le recomendamos que visite

a su distribuidor autorizado de productos Rotel

para que le aconseje los cables más adecuados

para su sistema.

Notas Importantes

Cuando realice conexiones en el RA-06,

asegúrese de que:

• Haya desconectado todos los componentes del

equipo, cajas acústicas incluidas, antes de re-

alizar cualquier conexión entre los mismos.

• Haya desconectado todos los componentes

del equipo antes de realizar cambios en una

cualquiera de las conexiones del mismo.

También es recomendable que usted:

• Reduzca a cero el nivel de volumen del am-

plifi cador antes de activar o desactivar este

último.

Alimentación y Control

Entrada de Corriente Eléctrica

Alterna

El RA-06 no drena una cantidad de corriente con-

siderable de la red eléctrica. Aún así, siempre que

fuera posible debería ser conectado directamente

a una toma de corriente polarizada de 2 clavijas.

No utilice ningún tipo de cable de extensión. Puede

utilizarse una base de enchufes de alta calidad

siempre y cuando esté (y también, por supuesto,

la toma de corriente ubicada en la pared de

su casa) preparada para manejar la corriente

exigida por el RA-06 y el resto de componentes

a él conectados.

Su RA-06 está confi gurado en fábrica para que

trabaje con la tensión de red correcta que cor-

responda al país en que haya sido comprado

(115 ó 230 voltios de corriente alterna con una

frecuencia de 50 ó 60 Hz). Dicha confi guración

está indicada en un lugar visible del panel posterior

del aparato.

NOTA:

En caso de que tuviese que desplazar

su RA-06 a otro país, es posible reconfi gurarlo

para que pueda trabajar con tensiones de

red diferentes de la establecida en fábrica.

No intente llevar a cabo esta conversión por

su cuenta. El acceso al interior del RA-06 le

expone a tensiones peligrosas. Para cualquier

información al respecto, le rogamos que

contacte con personal cualifi cado o llame al

departamento de asistencia técnica postventa

de Rotel.

Si va a estar fuera de su casa durante un largo

período de tiempo -por ejemplo las vacaciones

de verano-, le recomendamos, como precaución

básica, que desconecte su amplifi cador (así como

el resto de componentes de audio y vídeo de su

equipo) de la red eléctrica.

Conmutador

Indicador Luminoso de

Puesta en Marcha

Pulse el Conmutador de Puesta en Marcha del

panel frontal para activar el RA-06. El Indicador

Luminoso Power se activará para confi rmarlo. Pulse

de nuevo el Conmutador de Puesta en Marcha

para desactivar elRA-06.

Una vez que el RA-06 se haya puesto en marcha

con el conmutador pertinente de su panel fron-

tal, puede ser situado entre los modos de pleno

funcionamiento y posición de espera (“standby”)

con ayuda del botón Power

del mando a

distancia RR-AT94.

Diríjase al apartado “Toma para Señal de Disparo

de 12 V” del presente manual para obtener más

información sobre vías alternativas para la puesta

en marcha y desconexión de otros componentes

del equipo junto con el RA-06.

RA-06

Amplifi cador Integrado Estereofónico

Conexiones de Entrada

[Ver Figura 2]

NOTA:

Para evitar la presencia de ruidos

susceptibles de ser apreciados tanto por usted

como por sus cajas acústicas, asegúrese de

que el sistema esté desconectado cuando

usted esté realizando cualquier tipo de conex-

ión de señal.

Entrada de Fono

Conexión a Masa

Conecte el cable procedente del giradiscos a las

entradas de fono correspondientes a los canales

izquierdo y derecho. Si el giradiscos incluye un

cable para la conexión a masa, conéctelo al

terminal con fi jación mediante tornillo situado a

la izquierda de las entradas de Fono ya que ello

contribuirá a prevenir que se produzcan ruidos y

zumbidos molestos.

Entradas de Línea

Las entradas CD, Tuner y AUX del RA-06 son

entradas “de línea” y sirven para conectar

componentes tales como reproductores de dis-

cos compactos, grabadores/reproductores de

videocasetes estereofónicos de Alta Fidelidad o

NICAM, sintonizadores de radio, reproductores

de LaserDisc o incluso la salida analógica de una

mecánica de lectura CD-ROM.

Los canales Izquierdo (“Left”) y Derecho (“Right”)

están claramente identifi cados y deberían ser co-

nectados a los correspondientes terminales de las

fuentes utilizadas. Los conectores correspondientes

al canal Izquierdo son de color blanco, mientras

que los del canal Derecho son de color rojo. Utilice

cables de alta calidad equipados con conectores

RCA para la conexión de cualquier fuente al

RA-06. Consulte a su distribuidor autorizado de

productos Rotel para que le aconseje sobre los

cables a utilizar.

Conexiones para Grabador

[Ver Figura 2]

Las entradas y salidas Tape pueden ser conectadas a

cualquier componente de grabación/reproducción

que acepte señales de entrada y salida analógicas

estándar de nivel de línea, que por lo general suele

ser una platina a casetes convencional.

Cuando conecte un componente de grabación al RA-

06, recuerde que las

salidas

del grabador deben

conectarse a las

entradas

tape del RA-06. De

modo similar, las

salidas

tape del RA-06 deben ser

conectadas a las

entradas

del grabador. Al igual

que sucede con otras fuentes, asegúrese de conectar

los canales Izquierdo y Derecho correspondientes a

cada componente a los canales adecuados de los

elementos asociados. Utilice cables de interconex-

ión de alta calidad para evitar que se produzcan

pérdidas en la calidad del sonido.

NOTA:

Las Salidas Tape no son afectadas

por los ajustes realizados por controles de

Volumen, Balance o Tono. Asimismo, reciben

una señal de nivel fi jo.

Salidas Preamplifi cadas

El RA-06 incluye un juego de salidas preamplifi ca-

das. La señal procedente de la fuente seleccionada

con el Selector de Fuente de Entrada (“Function”)

está siempre presente en dichas salidas. Por lo

general, estas salidas se utilizan para suministrar

una señal a otro amplifi cador integrado o etapa de

potencia que a su vez se utilizará para excitar cajas

acústicas situadas en una ubicación remota.

NOTA:

Los cambios en los ajustes realizados

por los controles de Volumen, Balance o Tono

afectan a la señal procedente de las Salidas

Preamplifi cadas.

Salidas para la Conexión de las Cajas Acústicas

y Conmutador para la Selección de las Cajas Acústicas

[Ver Figura 2]

El RA-06 incorpora dos pares de salidas para la

conexión de cajas acústicas designados por “A”

y “B”

. Dichas salidas son controladas por

el conmutador

que fi gura en el panel frontal

del aparato.

Selección de las Cajas

Acústicas

Si sólo se va a utilizar una de las dos parejas de

cajas acústicas que pueden conectarse al RA-06,

cada caja puede tener una impedancia nominal de

hasta 4 ohmios. Por el contrario, si se van a utilizar

simultáneamente las parejas de cajas acústicas A

y B, cada caja debería tener una impedancia de

8 ohmios o más. Por lo general, la impedancia

de las cajas acústicas es un parámetro bastante

poco preciso, de modo que en la práctica muy

pocas cajas acústicas presentarán problemas

al RA-06. Para cualquier duda o cuestión que

tenga al respecto, consulte con su distribuidor

Rotel autorizado.

Selección del Cable de

Conexión a las Cajas

Acústicas

Utilice un cable de dos conductores perfectamente

aislado para conectar el RA-06 a las cajas acústi-

cas. El tamaño y la calidad de dicho cable pueden

tener un efecto audible sobre las prestaciones de

la totalidad de su equipo. Un cable de conexión

de calidad estándar funcionará pero es posible

que provoque una disminución de la potencia de

salida o una atenuación de la respuesta en graves,

en particular si la longitud del mismo es elevada.

En general, un cable más consistente mejorará la

calidad del sonido. Para conseguir unas prestaciones

óptimas, debería considerar la compra de cables

de alta calidad especialmente diseñados para

aplicaciones de audio. Su distribuidor autorizado

de productos Rotel puede ayudarle a seleccionar los

cables que vaya a utilizar en su sistema.

Polaridad y Puesta en Fase

La polaridad, es decir la orientación positiva/negativa

de las conexiones correspondientes a cada caja

acústica, y a la unión con el amplifi cador deben ser

coherentes, de modo que todas las cajas acústicas

del sistema estén en fase. Si la polaridad de una

conexión es invertida por error, se producirá una

fuerte caída de la respuesta en graves, así como una

degradación perceptible de la imagen estereofónica

global. Todos los cables están marcados de manera

que usted pueda identifi car fácilmente los dos con-

ductores. Puede haber marcas o líneas impresas en

el revestimiento aislante de un conductor. El cable

también puede presentar un claro aislamiento al

incorporar conductores de distintos colores (cobre

y plata). También puede haber indicaciones de

polaridad impresas en el revestimiento aislante.

Identifi que los conductores positivos y negativos y

sea coherente con cada una de las conexiones del

amplifi cador y las cajas acústicas.

Conexión de las Cajas

Acústicas

Desconecte todos los componentes de su equipo antes

de llevar a cabo la conexión de las cajas acústicas. El

RA-06 incorpora terminales de conexión debidam-

ente codifi cados (por colores) en su panel posterior.

Estos terminales aceptan cable pelado, conectores

de tipo cuchilla plana (“spade”) o conectores de tipo

banana doble (excepto en los países de la Comunidad

Europea, donde su uso no está permitido).

Lleve el cable desde el RA-06 hasta las cajas acústi-

cas y procure que posea la sufi ciente longitud para

que pueda accederse sin ninguna restricción a los

terminales de conexión de estas últimas. Si usted está

utilizando conectores dobles de tipo banana, únalos

primero a los cables y a continuación insértelos en

la zona posterior de los terminales de conexión.

En cualquier caso, las tuercas de fi jación de dichos

terminales deberían bloquearse girándolas en

sentido horario.

Si está utilizando conectores de tipo cuchilla plana

(“spade”), conéctelos en primer lugar a los cables.

Si está colocando directamente cable pelado a los

terminales de conexión a las cajas acústicas, separe

los cables correspondientes a cada conductor y quite

la parte superior del revestimiento aislante. Asegúrese

asimismo de no cortar ninguno de los conductores

propiamente dichos. Libere (girándolas en sentido

contrario de las agujas del reloj) las tuercas de

fi jación hexagonales y a continuación coloque los

conectores alrededor de los terminales de conexión

a las cajas acústicas o el cable pelado en el orifi cio

transversal que hay en los mismos. Gire en sentido

horario las tuercas de fi jación hexagonales para

sujetar fi rmemente en su lugar el conector o el cable

de conexión.

NOTA:

Asegúrese de que no haya restos de

cable que puedan tocar los cables o conduc-

tores adyacentes.

Español

Salida de Auriculares

La salida de Auriculares (“PHONES”) le permite

conectar unos auriculares para escuchar música

en la intimidad. Esta salida incluye una toma

estereofónica estándar de 1/4”. Si sus auriculares

incorporan un tipo de clavija diferente, como por

ejemplo una de tipo “mini” de 1/8”, entonces

necesitará el adaptador correspondiente. Contacte

con su distribuidor autorizado de productos Rotel

para que le aconseje al respecto. La conexión de

unos auriculares no interrumpe la señal enviada a

las salidas del RA-06. Utilice el Selector de Cajas

Acústicas para desconectar estas últimas. El ajuste

del selector Function controla la fuente que está

escuchando. Sitúe el selector Function del panel

frontal en la fuente que quiera escuchar o pulse

el correspondiente botón del mando a distancia.

NOTA:

Puesto que la sensibilidad de las

cajas acústicas y los auriculares puede variar

mucho, reduzca siempre el nivel de volumen

cuando conecte y desconecte estos últimos.

Reproductor Multimedia

En el panel frontal del amplifi cador se ha dispuesto

una toma estereofónica de 3’5 mm para la conexión

de un Reproductor Multimedia (“Media Player”).

Se accede a la misma situando el conmutador de

la fuente de entrada en la posición AUX2. Puede

conectarse a esta entrada cualquier reproductor de

casetes, de CD o de disco duro portátil disponible

en el mercado. Si el dispositivo a conectar tiene su

salida de señal en la toma de auriculares, deberá

ajustar el control de volumen del mismo para que

pueda oír el sonido. En caso de que el sonido sea

muy intenso y/o distorsionado, reduzca el nivel de

volumen del reproductor; asimismo, si el sonido

resulta audible a través de las cajas acústicas

cuando el control de volumen del amplifi cador está

situado en un ajuste bastante alto debería reajustar

el control de volumen del reproductor.

NOTA:

Cuando inserte la clavija de 3’5 mm en

la toma MEDIA PLAYER, el aparato conmuta au-

tomáticamente a MEDIA PLAYER. Asimismo, cuando

desconecte la clavija se activará la toma AUX2.

Controles de Audio

Control del Nivel

de Volumen

Gire en sentido horario el control de volumen del

panel frontal para aumentar el nivel de volumen

o en sentido antihorario para reducirlo. De m odo

alternativo, utilice los botones del mando a distancia

pulsando

para aumentar el nivel de volumen

para reducirlo.

Control de Balance

El Control de Balance ajusta el balance izquierda-

derecha del sonido reproducido. Normalmente, el

control debería dejarse en su posición central. En

algunas situaciones, por regla general cuando la

posición de escucha principal no está centrada de

forma ideal entre las cajas acústicas del equipo,

puede ser necesario ajustar el control para con-

seguir un balance izquierda-derecha adecuado. La

rotación del control en sentido antihorario desplaza

el balance del sonido hacia la izquierda mientras

que si se efectúa en sentido horario dicho balance

se desplaza hacia la derecha.

Conmutador de Activación/

Desactivación de los Controles

de Tono

Cuando el conmutador Tone Switch está situado

en la posición Off, los controles de Graves y

Agudos (Controles de Tono) son eliminados del

camino recorrido por la señal musical con el fi n

de garantizar un sonido lo más puro posible. Si

no va a utilizar los controles de tono, deje el con-

mutador Tone Switch en su posición “Off”. Sitúe el

conmutador Tone Switch en la posición On si desea

realizar ajustes con los Controles de Tono.

Controles de Graves y Agudos

Cuando el conmutador Tone Switch está situado

en la posición On, la rotación de los Controles

de Graves y Agudos ajusta el ba-lance tonal del

sonido. Gire los controles en sentido horario para

aumentar el nivel de graves y/o agudos. Gírelos

en sentido antihorario para disminuir el nivel de

graves y/o agudos.

Un sistema de audio de altas prestaciones adecua-

damente confi gurado produce el sonido más natural

posible sin necesidad de realizar ajustes (o con

ajustes mínimos) ni utilizar controles de tono. Por

tanto, utilice los mencionados controles lo menos

posible. Sea particularmente cuidadoso cuando

aplique algún tipo de realce en la respuesta tonal

(giro de los controles en sentido horario) puesto

que ello provoca un incremento de la potencia de

salida correspondiente a la zona alta y/o baja del

espectro y por tanto de la carga soportada por el

amplifi cador y las cajas acústicas.

Selector de la Fuente de

Entrada

El control Function permite seleccionar la señal

correspondiente a la fuente de entrada. La señal

seleccionada por el citado control es la que

usted oirá siempre y cuando el control Monitor

esté situado en la posición Source (diríjase al

siguiente apartado). La señal seleccionada por el

control Function también se dirige a las Salidas

Preamplifi cadas y a las Salidas de Grabación.

Gire el selector Function hasta que coincida con

el nombre de la fuente que desee escuchar o pulse

el correspondiente botón de selección de fuente

del mando a distancia.

Control de Monitorización

Cuando el control Monitor esté situado en la

posición Source, la señal que usted oiga –y que

es dirigida a las Salidas Preamplifi cadas- es se-

leccionada por el control Function. Para escuchar

la señal procedente de un grabador conectado

a las entradas Tape, sitúe el control Monitor en

la posición Tape. Cuando el control Monitor esté

en la posición Monitor, la señal procedente de la

entrada Tape también es enviada a las Salidas

preamplifi cadas.

La señal que se dirige a la salida Tape está siempre

seleccionada por el control Monitor. Cuando esté

realizando una grabación con un aparato que

posea funciones de monitorización, podrá escuchar

el sonido grabado situando el citado control en

la posición Monitor.

Botón de Silenciamiento

(“Mute”)

Disponible sólo en el Mando a Distancia

Para silenciar temporalmente el sonido del equipo,

pulse el botón Mute del mando a distancia RR-AT94.

El indicador luminoso del control de Volumen

parpadeará cuando el sonido esté silenciado.

Pulse de nuevo dicho botón para que el nivel de

volumen regrese a su valor original.

Entradas y Salidas de Rayos Infrarrojos

Entrada para Control Remoto

Externo

[

Esta mini-toma de 3’5 mm (designada por EXT

REM IN) recibe códigos de control procedentes de

receptores de infrarrojos estándar (Xantech, etc.)

ubicados en la sala de audición principal. Esta

función es útil cuando el aparato está instalado

en un mueble y el sensor del panel frontal está

bloqueado. Consulte a su distribuidor autorizado

de productos Rotel para que le informe sobre los

receptores de infrarrojos externos disponibles en

el mercado y la forma de cablear un conector

para que se adapte al receptáculo de la mini-toma

antes mencionada.

NOTA:

Las señales procedentes de la toma

EXT REM IN pueden ser enviadas a fuentes

que utilicen emisores de infrarrojos externos

o conexiones por cable procedentes de las

tomas IR OUT.

Salida de Infrarrojos

]

La toma IR OUT envía señales recibidas en la toma

EXTERNAL REM IN a un emisor de infrarrojos

o a reproductores de CD, platinas a casetes o

sintonizadores Rotel equipados con un conector

de infrarrojos compatible en su panel posterior.

Esto le permite a usted utilizar funciones de control

por infrarrojos para gobernar otros componentes

cuando los sensores de infrarrojos de estos últi-

mos están bloqueados como consecuencia de su

instalación en el interior de un mueble.

Consulte a su distribuidor autorizado de productos

Rotel para que le informa acerca de los repetidores

de infrarrojos disponibles en el mercado.

NOTA:

La toma EXT REM IN ubicada junto a

las tomas IR OUTPUT sirve para ser utilizada con

un sensor de infrarrojos externo que duplica las

funciones del que hay en el panel frontal.

RA-06

Amplifi cador Integrado Estereofónico

Toma para Señal de Disparo de 12 V

Algunos componentes de audio pueden ser activa-

dos automáticamente cuando reciben una “señal”

de puesta en marcha de 12 voltios continuos.

Las Tomas para Señal de Disparo de 12 V del

RA-06 suministran la señal requerida para ello.

Conecte componentes compatibles al RA-06 con

ayuda de un cable terminado en una mini-toma

de 3’5 mm. Cuando el RA-06 está en la posición

de espera, la señal de disparo es interrumpida,

por lo que los componentes por él controlados

son desactivados.

Circuitería de Protección

El RA-06 incorpora una circuitería de protección

frente a corrientes y temperaturas excesivas que lo

protege en caso de que se produzcan condiciones

de funcionamiento extremas o incorrectas. Los

circuitos de protección son independientes de la

señal de audio y no tienen ninguna infl uencia en

las prestaciones sonoras. Lo que hacen los citados

circuitos es monitorizar la temperatura de los dis-

positivos (transistores) de salida y desconectar el

amplifi cador si su temperatura de trabajo excede

unos límites prefi jados considerados seguros para

su funcionamiento.

Lo más normal es que usted no vea nunca en

funcionamiento esta circuitería de protección. Sin

embargo, en el caso de que se dé una condición

de funcionamiento erróneo el amplifi cador dejará

de funcionar y el indicador luminoso de protección

de su panel frontal se activará.

Si esto sucede, apague en primer lugar el ampli-

fi cador. Deje que se enfríe durante unos minutos

e intente identifi car y corregir el problema que

provocó el disparo de la circuitería de protección.

Cuando vuelva a poner en marcha el amplifi ca-

dor, la circuitería de protección se reinicializará

automáticamente y el correspondiente indicador

luminoso debería apagarse.

En la mayoría de casos, la circuitería de protec-

ción se activa cuando se produce una condición

de funcionamiento erróneo, como por ejemplo

un cortocircuito en los cables de conexión a cajas

o una ventilación inadecuada que haga que la

temperatura de trabajo alcance un valor excesivo.

En algunos casos muy raros es posible que la

presencia de impedancias altamente reactivas

o extremadamente bajas en las cajas acústicas

utilizadas provoque el disparo de la circuitería

de protección.

Si la circuitería de protección se dispara repetida-

mente y usted se ve incapaz de aislar y corregir la

condición de funcionamiento que provocó dicho

disparo, contacte con su distribuidor autorizado

de productos Rotel para que le ayude a resolver

el problema.

Problemas y Posibles Soluciones

La mayoría de difi cultades que suelen producirse

en los sistemas de audio son el resultado de

conexiones realizadas incorrectamente o ajustes

inapropiados. En caso de que usted se encuentre

con algún problema, aísle en primer lugar el

área afectada, compruebe los ajustes de control

realizados, determine la causa del fallo y haga

los cambios necesarios. Si se ve incapaz de

hacer funcionar de nuevo al RA-06, considere

las sugerencias que le damos para las siguientes

condiciones:

El Indicador Luminoso de

Puesta en Marcha No Se Activa

El indicador luminoso de puesta en marcha

debería activarse en el momento de conectar el

RA-06 a una toma de corriente eléctrica y pulsar

el Conmutador de Puesta en Marcha. En caso

de que no se active, compruebe dicha toma con

otro dispositivo eléctrico, como por ejemplo una

bombilla, y asegúrese de que la misma no esté

controlada por un conmutador situado en su

posición Off.

Sustitución del Fusible

En el caso de que otro dispositivo eléctrico co-

nectado a la toma anterior funcione correctamente

y el indicador luminoso de puesta en marcha del

RA-06 siga sin activarse cuando este último esté

conectado a dicha toma y el Conmutador de Puesta

en Marcha haya sido pulsado, signifi ca que es

muy posible que el fusible de protección interno

del aparato se haya fundido. Si usted cree que ha

sucedido esto, contacte con su distribuidor autor-

izado de productos Rotel para que le proporcione

uno nuevo y se lo instale adecuadamente.

No Hay Sonido

Verifi que la fuente de señal para asegurarse de

que esté funcionando correctamente. Asegúrese

de que los cables que van desde la fuente de señal

a las entradas del RA-06 estén conectados adec-

uadamente. Asegúrese de que el selector Function

coincida con la entrada adecuada. Compruebe el

cableado entre el RA-06 y las cajas acústicas.

Características Técnicas

Potencia Continua de Salida

70 vatios/canal sobre 8 ohmios

(20-20.000 Hz, THD < 0’03%, 8 ohmios)

Distorsión Armónica Total (20-20.000 Hz)

<0’03% a la potencia nominal,

a la mitad de la misma o a 1 vatio

Distorsión por Intermodulación

<0’03% a la potencia nominal,

(60 Hz : 7 kHz, 4:1)

a la mitad de la misma o a 1 vatio

Respuesta en Frecuencia (todas las entradas)

Entrada de Fono:

20-15.000 Hz, ±0’3 dB

Entradas de Línea:

10-100.000 Hz, +1, -3 dB

Factor de Amortiguamiento

180

(20-20.000 Hz, 8 ohmios)

Sensibilidad/Impedancia de Entrada

Entrada de Fono:

2’5 mV/47 kohmios

Entradas de Línea:

150 mV/24 kohmios

Nivel de Entrada Máximo

Entrada de Fono:

180

Entradas de Línea:

Nivel/Impedancia de Salida

1 V/470 ohmios

del Preamplifi cador

Rango de Actuación de los Controles de Tono

±6 dB en 100 Hz/10.000 Hz

Relación Señal/Ruido (norma IHF/ponderación A)

Entrada de Fono:

Entradas de Línea:

100

Alimentación

Versión para EE.UU.:

120 voltios/60 Hz

Versión para Europa:

230 voltios/50 Hz

Consumo

300 vatios a plena potencia, 36 vatios en vacío y

3’7 vatios en el modo de espera (“standby”)

Dimensiones (An x Al x P)

437x92x342

Altura del Panel Frontal

80mm

Peso Neto

7’7

Todas estas especifi caciones son correctas en el momento de la impresión del presente manual de instrucciones.

Rotel se reserva el derecho a realizar modifi caciones en las mismas sin previo aviso.

Español

RA-06

Geïntegreerde Stereo Versterker

Rotel Producten worden zo ontworpen dat zij voldoen aan

de internationale regels betreffende de beperking van mi-

lieuonvriendelijke grondstoffen die gebruikt kunnen worden

in elektrische en elektronische apparatuur. Het symbool met

de vuilcontainer met het kruis erdoor betekent voor u dat

u, wanneer u dit apparaat wilt afvoeren, dit moet doen

volgens de regels die daarvoor hier gelden.

Waarschuwing

Laat u alstublieft het apparaat gesloten, er bevinden

zich binnenin geen door u te bedienen of te herstellen

onderdelen. Iedere reparatie dient door een gekwali-

fi ceerde technicus verricht te worden.

Om het risico op elektrische schokken of brand te ver-

mijden, moet u zorgen dat het apparaat niet nat wordt.

Zet dus geen objecten gevuld met water, b.v. een vaas

met bloemen, op het apparaat.

Zorg er ook voor dat er geen voorwerpen in de behu-

izing terecht kunnen komen. Mocht het apparaat toch

nat zijn geworden of voorwerpen in de behuizing terecht

zijn gekomen, ontkoppel dan meteen het toestel van het

lichtnet en breng het naar een erkende audiotechnicus

ter controle en/of eventuele reparatie.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat

werken is het van groot belang dat u weet hoe u ermee om moet gaan

en dat zo veilig mogelijk. Bewaar deze gebruiksaanwijzing op een

plek, die u zich na verloop van tijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn

belangrijk, sla ze niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doek,

of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel

van welke soort dan ook.

Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke

koeling niet in het gedrang komt.

Laat om het apparaat minstens

een ruimte van 10cm. vrij.

Gebruik het apparaat dus niet op:

een bed, een sofa, een plaid of andere onregelmatige oppervlakken

waardoor de ventilatiegaten geblokkeerd zouden kunnen worden.

Ook het inbouwen in een te kleine ruimte kan een voldoende koeling

in de weg staan.

Het apparaat moet verre gehouden worden van warmtebronnen zoals:

radiatoren en kachels, maar ook van andere versterkers.

Het apparaat mag alleen aangesloten worden op het voltage zoals

aangegeven op de achterkant, in dit geval 230 Volts 50 Hz.

Het apparaat dient alleen aangesloten te worden middels de bijge-

leverde netkabel of een soortgelijk. Doe in ieder geval nooit iets met

het netsnoer. Doe ook geen pogingen om de aarding of polariteit van

het apparaat te wijzigen en gebruik geen verlengkabels.

De lichtnetkabel dient zo neergelegd te worden, dat er niet op getrapt

kan worden of dat hij geklemd kan worden tussen scherpe voorw-

erpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op

de wandcontactdoos en daar waar de kabel op het apparaat wordt

aangesloten.

De lichtnetsteker is het belangrijkste contactpunt van het apparaat het

moet te allen tijde binnen bereik zijn.

Wanneer het apparaat voor langere tijd niet in gebruik is, dient de

lichtnetkabel uit het lichtnet verwijderd te zijn.

Het apparaat zal in service gegeven moeten worden wanneer één van

de volgende situaties zich voordoet:

• Wanneer het netsnoer en/of steker beschadigd zijn.

• Wanneer er toch voorwerpen/vloeistof in het apparaat terecht zijn

gekomen.

• Als het apparaat in de regen heeft gestaan.

• Als het apparaat niet normaal functioneert of een duidelijk afwijkend

gedrag vertoont.

• Wanneer het apparaat gevallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste, vlakke en stevige

ondergrond. Plaats hem niet op een verrijdbare wagen

die gemakkelijk om kan vallen.

Dit symbool wil zeggen dat het betreffende

apparaat dubbel geaard is. Een separate

aarding is dus overbodig.

Wij van Rotel

Het is alweer meer dan 40 jaar geleden dat een

familie met een gepassioneerde betrokkenheid

bij muziek besloot om zelf geluidsapparatuur van

onberispelijke kwaliteit te gaan vervaardigen onder

de naam Rotel. Door de loop der jaren heen is

die passie gebleven en het familiedoel om audio-

fi elen en muziekliefhebbers voor aantrekkelijke

prijzen topkwaliteit te bieden wordt door iedere

Rotelmedewerker gesteund.

De technici werken als een hecht team al tweak-

end en luisterend totdat ieder nieuw produkt

dat muzikale niveau heeft bereikt dat hun bij de

aanvang voor ogen stond. Zij worden volkomen

vrijgelaten in hun keuze van componenten, waar

ze ook van de wereld vandaan moeten komen. In

Rotel apparatuur kunt u condensatoren vinden uit

Duitsland en Engeland of half geleiders uit Amerika

en Japan, terwijl de ringkerntransformatoren in

eigen huis worden vervaardigd.

Onze goede reputatie werd gevestigd door

honderden waarderende testrapporten en vele

onderscheidingen die wij hebben mogen ontvangen

van mensen die uit professie dag in dag uit naar

muziek luisteren. Hun kritiek houdt ons bij de les:

het vervaardigen van muzikale, betrouwbare en

betaalbare apparatuur.

Door de aanschaf van dit produkt danken wij u

voor het in ons gestelde vertrouwen en wensen wij

u er veel en langdurig plezier mee.

Aan de slag met deRA-06

Wij danken u voor de aankoop van onzeRA-06

versterker. Wij zijn ervan overtuigd, dat de muziek

d.m.v. deze versterker ten gehore gebracht, voor u

een jarenlange bron van plezier zal zijn.

De RA-06 is een topkwaliteit versterker met vele

mogelijkheden. Hij is zo ontworpen dat hij de

volledige dynamiek en de meest subtiele nuances

van uw favoriete muziek met het grootste gemak kan

weergeven. Om dit allemaal mogelijk te maken is

de RA-06 uitgerust met een nauwkeurig geregelde

voeding. Deze voeding is samengesteld uit een

speciaal voor Rotel ontworpen ringkerntransforma-

tor en z.g. “split-foil” condensatoren. Zij zorgen

voor de energie die nodig is om aan alle eisen van

het muzieksignaal te kunnen voldoen. Het is een

kostbare manier van versterkers maken, maar het

is dan ook voor een goede zaak: muziek.

Nederlands

De beide circuits op de printboards zijn volko-

men symmetrisch opgebouwd. Deze symmetrie

zorgt ervoor dat de integriteit van het signaal

gewaarborgd blijft. Bij ongelijke signaalwegen

krijgt u nl. een licht tijdsverschil tussen het linker

en rechter kanaal, met alle vervelende gevolgen

van dien. In de signaalweg op de PCB’s gebrui-

ken wij uitsluitend metaalfilm-weerstanden en

polystyreen- of polypropyleen condensatoren,

want alle aspecten van dit ontwerp zijn maar met

één doel voor ogen gemaakt: de natuurgetrouwe

reproduktie van muziek.

In zowel bediening als installatie is deRA-06 een

recht toe recht aan ontwerp. Heeft u ervaring

met andere apparatuur dan zult u dat spoedig

ontdekken. De plugjes aansluiten, de steker in het

stopcontact en genieten maar.

De RR-AT94 afstandsbediening

Veel bedieningsopdrachten kunnen zowel via

de toetsen op het voorpaneel als met de toetsen

van de bijgeleverde afstandsbediening gegeven

worden. Wanneer dergelijke handelingen worden

besproken, vindt u daarbij de verwijzingsgetallen

van beide bedieningswijzen, die voorin de gebrui-

ksaanwijzing vermeld worden. Voorbeeld: u kunt

de geluidssterkte zowel regelen met de knop op de

voorkant van de versterker

als met de betref-

fende toetsen

van de afstandsbediening.

Zie ook het hoofdstukje “Infrarood in- en uitgang”

voor meer informatie betreffende manieren om

de afstandsbedieningsmogelijkheden van uw

geluidsinstallatie uit te breiden.

Extra informatie:

Als u de afstandsbediening

voor langere tijd niet gebruikt, verwijder dan

zijn batterijen. Laat geen lang gebruikte bat-

terijen in de afstandsbediening. Lege batterijen

kunnen gaan lekken en uw afstandsbediening

onherstelbaar vernielen.

Extra informatie:

De RR-AT94 heeft mo-

gelijkheden om ook basishandelingen van

andere Rotel apparaten te laten verrichten,

zoals tuners, cd- en dvd-spelers.

Het bedienen van een Rotel tuner:

1) Druk op de toets “TUN” van de RR-AT94.

2) Druk vervolgens tegelijk op de toets

“POWER” en “1” (voor de RT-06) of “2”

(voor de RT-940AX).

3) Druk op de toets voor tuner-bediening.

Het bedienen van een Rotel cd-speler:

Druk op de toets “CD” van de RR-AT94.

Het bedienen van een Rotel dvd-

speler:

Druk op de toets “AUX1” van de RR-AT94.

Inhoud

Fig. 1 De bedieningsorganen en de aansluitingen 3

Fig. 2 Het aansluiten van de lijnbronnen, een

opname/weergaveapparaat en de luidsprekers 4

Waarschuwing ...................................... 34

Wij van Rotel........................................ 35

Aan de slag met deRA-06 ....................... 35

De RR-AT94 afstandsbediening .............. 35

Het oog van de afstandsbediening

Een paar voorzorgsmaatregelen

Een plek voor de RA-06

De bekabeling

Belangrijke Opmerkingen

Het aansluiten op het lichtnet .................... 36

De lichtnetkabel

De aan/uitschakelaar

met

bijbehorende indicator

Het aansluiten van de ingangen .............. 37

De pick-up aansluitingen

met

aardverbinding

De lijnniveau aansluitingen

De verbindingen maken met een

opname/weergave apparaat

........... 37

De voorversterker-uitgangen

........... 37

De luidsprekeruitgangen

en luidspreker-keuzeschakelaar

.......

Luidsprekerkeuze 37

Welke luidsprekerkabel?

Polariteit en fase

De luidsprekeraansluitingen

De hoofdtelefoonuitgang

................... 38

De extra weergave-ingang

“Media Player”

.............................. 38

De bedieningsorganen............................ 38

De volumeregelaar

De balansregeling

De toonregeling aan/uit schakelaar

“TONE”

De lage- en hogetonenregeling

De luisterkeuzeschakelaar “funtion”

Monitor control

De stiltetoets “MUTE”

De infrarood in- en uitgangen ................. 38

De externe afstandsbedieningsingang

Uitgang met het afstandsbedieningssignaal

[

De 12V TRIGGER uitgang

................. 39

Het beveiligingscircuit

...................... 39

Wat te doen bij problemen? ................... 39

De lichtnetindicator werkt niet

Het vervangen van de zekering

Hij geeft geen geluid

Technische gegevens .............................. 39

RA-06

Geïntegreerde Stereo Versterker

Het afstandsbedieningsoog

Het oog op de voorkant van de versterker ontvangt

de commandosignalen van de afstandsbedien-

ing. Zorg ervoor dat niets de signalen in de weg

staat anders kan de afstandsbediening niet goed

functioneren. Instraling van direct zonlicht en/of

beïnvloeding van halogeenverlichting, dat ook een

behoorlijke dosis infrarood bij zich draagt, dient

vermeden te worden. Regelmatige controle van de

batterijen is een must voor het goed functioneren

van de afstandsbediening.

Een paar

voorzorgsmaatregelen

Toch wel belangrijk:

Om onnodige schade

aan uw installatie te voorkomen raden wij u aan

om tijdens het aansluiten de apparatuur nog

NIET aan te sluiten op het lichtnet. Controleer

ook eerst voordat u de apparatuur aanzet of alles

wel correct is aangesloten. Geef daarbij met

name aandacht aan de luidsprekerverbindingen.

Vooral verloren draadjes tussen de zwarte en

rode klemschroef kunnen desastreus uitwerken

op het functioneren van uw versterker.

Leest u vooral goed de gebruiksaanwijzing. Er

staat behalve over het installeren en de bedi-

ening, belangrijke informatie in over de wijze

waarop u de RA-06 in uw installatie moet inpassen

alsmede algemene richtlijnen om het maximale uit

uw audio-installatie te halen. Mocht u, ondanks

onze pogingen om het u zo duidelijk mogelijk te

maken, toch nog vragen hebben aarzel dan niet

om met uw Rotel dealer contact op te nemen: hij

heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd

handig bij een eventuele verhuizing of wanneer

het apparaat opgestuurd moet worden voor repa-

ratie, want er is geen betere bescherming tijdens

transport dan zijn eigen doos.

Dit zijn Rotel’s algemene garantievoorwaarden:

5 jaar op de elektronische onderdelen, 2 jaar

op de mechanische onderdelen en 1 jaar op een

laserunit. Voor het claimen van garantie moet u wel

in het bezit zijn van de originele aankoopfactuur.

De garantie is niet overdraagbaar

Een plek voor de RA-06

De plaats voor het apparaat moet vlak zijn, vrij

van vocht, trillingen en hoge temperaturen. Stel het

apparaat niet bloot aan directe zonnestralen en sluit

het niet op in een niet geventileerde ruimte.

Wij raden u aan de RA-06 te gebruiken in een

speciaal audiomeubel. Daarin kan hij op zijn eigen

plank staan. Zet hem nooit op een eindversterker.

Zodoende voorkomt u oververhitting, brom en

interactie met andere componenten uit de hi-fi

keten. Goede audiomeubels zijn stevig gemaakt

en onderdrukken en verminderen daarmee valse

resonanties, aartsvijand nummer 1 in een muziekin-

stallatie. U zou het niet zeggen maar een meubel

kan dus in goede en kwade zin uw installatie danig

beïnvloeden. Vraag uw ROTEL dealer om advies,

hij weet er alles van!!

De bekabeling

Houd de lichtnet, digitale en analoge signaalkabels

uit elkaar. Dit vermindert de kans dat het lichtnet

of de digitale informatie invloed kan uitoefenen op

het analoge signaal. Ook het gebruik van hoge

kwaliteitsverbindingskabels voorkomt signaalver-

vuiling van buitenaf. Als het goed is weet uw Rotel

leverancier hier alles van.

Belangrijke Opmerkingen

Zorg ervoor dat u tijdens het maken van

de verbindingen met de RA-06:

•

Alle apparaten binnen het systeem heeft uitge-

schakeld voordat u ook maar één component

gaat aansluiten, inclusief de luidsprekers.

•

Alle apparaten binnen het systeem heeft

uitgeschakeld voordat u ook maar iets gaat

veranderen aan de verbindingen.

Wij raden u ook aan:

•

Het volume volledig terug te draaien voor dat

u de versterker aan of uit zet.

Het aansluiten op het lichtnet

De lichtnetkabel

De RA-06 gebruikt nogal wat energie, daarom

adviseren wij u het apparaat niet aan te sluiten

via een verlengsnoer, maar rechtstreeks of via een

hoogwaardig lichtnetfi lter op het lichtnet. Check

even of de groep waarop u uw hele installatie

wilt aansluiten wel ruim genoeg gezekerd is. Trek

nooit de steker uit de wandcontactdoos door aan

het snoer te trekken.

Dit apparaat is ontworpen om aangesloten te wor-

den op het lichtnet (220/230 Volts wisselspanning).

Sluit het nooit aan op een lichtnet met een hoger

voltage want dit kan moeilijkheden veroorzaken.

Heeft u twijfel over het correcte voltage: het staat

genoteerd op de sticker op de achterkant van het

apparaat en op de doos, maar ook uw onvolprezen

ROTEL-dealer weet het ongetwijfeld.

Extra informatie:

Mocht u ooit moeten

verhuizen naar een land met een ander

voltage, dan is de versterker op dat andere

voltage in te stellen. Doe deze operatie NIET

zelf, maar laat hem verrichten door uw Rotel

leverancier. Deze handelingen zijn voor een

niet ingewijde niet van gevaar ontbloot.

Als u van plan bent om langdurig van huis te

zijn, adviseren wij u uw gehele beeld en geluid-

sinstallatie (dus ook de RA-06) van het lichtnet te

ontkoppelen.

De aan/uitschakelaar

met bijbehorende indicator

Met het indrukken van de “POWER” toets op het

front van de versterker, zet u het apparaat aan en

gaat het lampje er boven branden. Bij nog een

keer drukken gaat de RA-06 weer uit.

Als u eenmaal de RA-06 heeft aangezet met de

schakelaar “POWER”

op het frontpaneel kunt

u hem aan/uitzetten (standby) met de de toets

“POWER”

op de afstandsbediening.

Zie ook het hoofdstukje “De 12V triggeruitgang”

elders in deze gebruiksaanwijzing voor informatie

over manieren om ook andere componenten tegelijk

met uw RA-06 aan/uit te kunnen zetten.

Nederlands

Het aansluiten van de ingangen

(zie fi guur 2 voor het aansluiten)

Extra informatie:

Het is zeer verstandig

voor uw gehoor en luidsprekers dat, wanneer

u signaalverbindingen maakt van welke aard

dan ook, uw apparatuur UIT staat.

De pick-up aansluitingen

met aardverbinding

Verbind de platenspeler met de “PHONO”

ingangen van de RA-06. Let erop dat u links en

rechts correct aansluit. Het (meestal) witte plugje is

links en het rode is rechts. Sommige platenspelers

hebben een z.g. aarddraad monteer deze achter

het schroefje links van de schakelaar.

De lijnniveau aansluitingen

Kies bij het aansluiten van de verschillende bronnen

op de RA-06 de juiste ingang: “CD”, “DVD/VID-

EO”, “TUNER”, “AUX 1 en 2” (alle lijningangen)

voor het aansluiten van respectievelijk een cd-speler,

een hi-fi videorecorder of dvd-speler, een audio/TV

tuner en nog twee andere lijnbronnen.

“LEFT” en “RIGHT” staan uiteraard voor links en

rechts, let u er wel op dat u dat, i.v.m. een correct

stereobeeld, juist aan sluit. Wij adviseren u kabels

van een beter type te gebruiken dan welke bij

gemiddelde apparatuur wordt bijgeleverd. Vraag

uw adviseur hierom.

De verbindingen maken met een opname/ weergave apparaat

(zie fi guur 2)

“TAPE” is een z.g. dubbelaansluiting: twee voor

opname en twee voor weergave en werken op

lijnniveau. Ze zijn bedoeld voor het aansluiten van

opnameapparatuur, zoals een cassettedeck, een

hifi video-, een minidisc- of een cd-recorder.

De “IN” aansluitingen zijn ingangen en bedoeld

voor de uitgangen (weergave) van het betreffende

apparaat. De “OUT” aansluitingen zijn uitgangen

en bedoeld voor de ingangen (opname) van het

apparaat. Ook hier staan “LEFT” en “RIGHT” voor

links en rechts.

Extra informatie:

De tape uitgangen worden

niet beïnvloed door de geluidssterkteregeling, de

balansinstelling en de toonregelingen, het zijn

uitgangen met een vast signaalniveau.

De voorversterker- uitgangen

Als extra is de RA-06 voorzien van voorver-

sterkeruitgangen. Op deze uitgangen staat het

signaal van de bron dat gekozen werd met de

luisterkeuzeschakelaar “FUNCTION”. U kunt dit

signaal gebruiken om naar een andere versterker

te sturen t.b.v. “bi-amping” of voor een muziekje

in een andere ruimte.

Extra informatie:

Veranderingen van de

instellingen van de volumeregelaar, balans en

de toonregeling hebben direct invloed op dit

voorversterkersignaal.

De luidsprekeruitgangen

en luidspreker- keuzeschakelaar

(zie fi guur 2 voor het aansluiten)

De RA-06 bezit twee stel luidspreker-uitgangen:

één stel genaamd “SPEAKER A”

en één stel

genaamd “SPEAKER B”

. U kunt ze naar be-

hoefte in en uitschakelen met de keuzeschakelaar

“SPEAKERS”

Luidsprekerkeuze

Als u slechts één stel luidsprekers op deRA-06 wilt

aansluiten mag de impedantie van deze luidsprek-

ers 4ò zijn. Als u echter twee stel luidsprekers tegeli-

jkertijd op de RA-06 wilt gebruiken dan mag de

impedantie van iedere individuele luidspreker niet

lager zijn dan 8ò. Hoewel de opgegeven impedantie

van de meeste luidsprekers verre van precies is,

zal de RA-06 weinig problemen hebben met de

meeste luidsprekers. Heeft u vragen hierover: uw

ROTEL-dealer is niet verder dan de telefoon.

Welke luidsprekerkabel?

We kunnen het wel van de daken schreeuwen:

onderschat niet het belang van een goede luid-

sprekerverbinding. U kunt natuurlijk gewoon draad

gebruiken, maar dat is zonde van uw kostbare

aanschaf. Als u er niet zoveel aandacht aan wilt

schenken koop dan in ieder geval kabel die zo dik

mogelijk is. Uw versterker is echter meer waard:

echte hoogwaardige luidsprekerkabel. Er zijn vele

soorten en kwaliteiten, raadpleeg uw vakkundige

Rotel leverancier, hij kan u van de juiste informatie

over dit zeer belangrijke onderwerp voorzien.

Polariteit en fase

Zéér belangrijk: houdt u de fase in de gaten? Goed

luidsprekerkabel is gemerkt hetzij met een tekst of

met een kleur op een van de draden. Zorg dat de

rode uitgang van de versterker ook met de rode of

+ van de luidspreker wordt verbonden. Er gaat niets

stuk als u deze laatste handelingen verkeerd doet,

maar de muziek gaat zo beroerd klinken!

Mocht u toch nog twijfels hebben over de juiste

polariteit, dan hoeft u de draden van maar één

luidspreker te verwisselen. Hoe herkent u de juiste

polariteit? Zet de twee luidsprekers met de fronten

ongeveer 7,5cm. tegenover elkaar. Speel een

stukje muziek met veel lage tonen (b.v. orgel). De

verbinding met de meeste lage tonen-reproductie

is de juiste. Hoe komt dat: bij aansluiting “in fase”

versterken de luidsprekers elkaar, maar “uit fase”

heffen ze elkaars geluid op.

De luidsprekeraansluitingen

Zorg ervoor dat bij het aansluiten van de luid-

sprekers alle componenten uit staan. Voor de

duidelijkheid is de RA-06 uitgerust met kleurge-

codeerde luidsprekeraansluitingen. De genoemde

connectoren kunnen aangesloten worden met kaal

gestripte kabel, middels de bekende kabelvorkjes en

met banaanpluggen, hoewel de laatste binnen de

Europese gemeenschap (offi cieel) niet mogen.

Gebruik voor het bedraden van de luidsprekers

genoeg kabel om eventueel bij calamiteiten de

luidsprekers of de versterker te kunnen verschuiven.

Als u tegen alle community-regels in toch banaan-

pluggen wilt gebruiken, moet u de draaipluggen

van de RA-06 wel eerst helemaal indraaien.

Het beste is om verbindingsvorkjes voor de luid-

sprekeraansluitingen te gebruiken. Wilt u echter

de kabels direct aan de luidsprekeruitgangen

monteren strip dan de juiste hoeveelheid isolatie

van de kabel zonder het draad zelf af te snijden

en steek deze dan door het gat van de verbind-

ingsas nadat u de draaipluggen heeft losgedraaid.

Draai deze dan vervolgens weer goed (maar niet

overdreven) vast.

Extra informatie:

Let er vooral goed op

dat er geen verdwaalde draadjes van de ene

luidsprekeruitgang de andere uitgang kunnen

raken.

RA-06

Geïntegreerde Stereo Versterker

De hoofdtelefoonuitgang

Voor het solitair genieten hebben wij deRA-

06 uitgerust met een hoofdtelefoonaansluiting

(“PHONES”) voor hoofdtelefoons met een 6 mm

plug. Bezit u er een met een 3.5 mm plug, dan heeft

u een verloopsnoertje nodig. Uw leverancier heeft er

vast een. Plugt u een hoofdtelefoon in, dan worden

de luidsprekers NIET automatisch uitgeschakeld.

Gebruikt u daar de luidsprekerkeuzeschakelaar

voor. Wat u te horen krijgt door de hoofdtelefoon

wordt bepaald door de luisterkeuzeschakelaar

(“FUNCTION”) en/of de tape-afl uisterschakelaar

(“MONITOR”). Wenst u naar de bron te luisteren

die aangesloten is op de tape-ingang dan zet u de

tape-afl uisterschakelaar op “TAPE”. In alle andere

gevallen laat u deze schakelaar op “SOURCE”

staan en kiest u de bron met de luisterkeuzeschake-

laar “FUNCTION” of met de betreffende toetsen

op de afstandsbediening.

Extra informatie:

Omdat de gevoeligheid

van luidsprekers en hoofdtelefoons nogal

wat kan verschillen, adviseren wij u bij het

inschakelen van een hoofdtelefoon het volume

terug te draaien.

De extra weergave- ingang “Media Player”

De RA-04 is op de voorkant voorzien van

een extra stereo lijningang uitgevoerd in een

mini-jackplugaansluiting. U kunt deze ingang

gebruiken om b.v. een draagbaar weergave-

medium op aan te sluiten, zoals een i-pod.

Deze ingang wordt geactiveerd door de

ingangskeuzeschakelaar (12) op “AUX 2” te

zetten. Wordt de betreffende speler aangesloten

via zijn hoofdtelefoonuitgang, dan moet zijn

geluidssterkteregeling wel eerst correct worden

ingesteld. Klinkt het geluid sterk vervormd,

draai dan de volumeregelaar wat terug tot

de vervorming verdwijnt. Is de geluidssterkte

veel te zacht ondanks dat de volumeregelaar

van de versterker redelijk is opgedraaid, draai

dan het volume van de speler wat op

Extra informatie:

Wanneer u een 3.5 mm

mini-jackplug in de “Media Player” ingang

steekt wordt automatisch de ingang “AUX 2”

op de achterkant uitgeschakeld. Zodra u de

plug er weer uithaalt, wordt ingang “AUX

2” weer actief.

De bedieningsorganen

De volumeregelaar

De “VOLUME” regelaar regelt het volume van

beide kanalen tegelijk: rechtsom vermeerdert- en

linksom vermindert het volume. Op de RR-AT94

drukt op de bovenkant van de toets “VOLUME”

om het niveau te verhogen en op de onderkant

om het niveau te verlagen.

De balansregeling

Met de “BALANCE” regelaar kunt u de relatieve

luidheid van de kanalen instellen. Rechtsom draaien

doet het stereobeeld naar rechts verhuizen en

linksom naar links. Is alles bij u ok en staat het ste-

reobeeld goed gepositioneerd tussen de luidsprek-

ers, dan staat deze regelaar in het midden.

De toonregeling aan/uit

schakelaar “TONE”

Om een zo puur mogelijke weergave mogelijk te

maken hebben we de toonregeling uitschakelbaar

gemaakt. Wanneer de schakelaar “TONE” op

“OFF” staat is dat het geval. Laat de schakelaar

zo staan als u geen toonregeling gebruikt. Zet

deze schakelaar op “ON” wanneer u de toon-

balans wenst te beïnvloeden d.m.v. één van de

toonregelaars.

De lage- en

hogetonenregeling

Wanneer u de aan/uit schakelaar van de toon-

regeling op “ON” heeft staat kunt u d.m.v. de

lage- en hogetonenregelaars de toonbalans

beïnvloeden. Naar rechts draaien vanuit de

middenstand vermeerdert het lage of hogetonen

aandeel, naar links draaien vermindert het lage

of hogetonen aandeel.

Een goed samengestelde hi-fi installatie klinkt

meestal het best zonder ingrijpen middels de

toonregeling. Gebruik deze dan ook met mate.

Wees vooral voorzichtig met het rechtsom draaien

u kunt daarmee uw versterker en luidsprekers danig

van streek maken!

De luisterkeuzeschakelaar

“funtion”

Met de luisterkeuzeschakelaar “function” kiest u

de bron waarnaar u wenst te luisteren.

De na-band schakelaar

Wanneer de monitor control schakelaar zich in de

Source positie bevindt, bepaalt de stand van de fun-

tion schakelaar naar welke bron u luistert, en welk

signaal er op de “pre out” uitgang aangeboden

wordt. Wenst u naar het apparaat te luisteren wat

aangesloten is op de tape aansluiting, dan moet de

monitor control schakelaar zich in de tape positie

bevinden, dit signaal zal dan tevens op de “pre

out” uitgang staan.

De stiltetoets “MUTE”

alleen op de afstandsbediening

Om tijdelijk het geluid van uw installatie uit te

zetten drukt u op de toets “MUTE” (28) van de

afstandsbediening. De verlichting in de volumere-

gelaar gaat dan knipperen. Bij nogmaals drukken

van deze toets herneemt de weergave zich weer

op het ingestelde niveau.

De infrarood in- en uitgangen

De externe De externe

afstandsbedieningsingang

“EXT REM IN”

[

Deze 3.5mm mini jackplugaansluiting kan com-

mando’s ontvangen van een industriestandaard

infrarood ontvanger (o.a. Xantech), die ergens in

een ruimte geplaatst wordt. Deze mogelijkheid kan

zeer waardevol zijn als u uw installatie in een ges-

loten meubel geplaatst heeft waar geen infrarood

signalen naar binnen kunnen. Neem contact op

met uw Rotel leverancier hij weet hoe u dat doen

moet en wat u daarvoor moet aanschaffen.

Extra informatie:

De infrarood signalen van

de “EXT REM IN” kunnen doorgestuurd worden

naar broncomponenten, door gebruikmaking

van externe infraroodzenders die aangesloten

worden op de “IR OUT” aansluitingen van de

RA-06.

De uitgang met het

afstandsbedieningssignaal

(IR OUT)

]

Deze uitgang stuurt signalen die ontvangen wor-

den door de ingang EXT REM IN

[

naar een

infraroodzender welke zijn commando’s weer

doorgeeft aan andere broncomponenten of naar

ROTEL bronnen met een dergelijke afstandsbedi-

eningsingang. Ook deze mogelijkheid kan zeer

waardevol zijn als u uw installatie in een gesloten

meubel geplaatst heeft waar geen infrarood

signalen naar binnen kunnen.

Neem contact op met uw Rotel leverancier hij

weet hoe u dat doen moet en wat u daarvoor

moet aanschaffen.

Extra informatie:

De “EXT REM IN” aansluiting

naast de “IR OUT” aansluiting is voor samenge-

bruik met een extern infraroodoog welke de sig-

nalen kopieert, die anders naar het ingebouwde

infraroodoog van de RA-06 gaan.

Nederlands

De 12V Triggeruitgang (12V TRIGGER OUT)

De trend tegenwoordig is om audiocomponenten

gezamenlijk aan/uit te kunnen schakelen middels

een 12 volts triggersignaal. De twee aansluitingen

“12V TRIGGER OUT”

geven dit signaal.

Verbind de apparatuur die daar geschikt voor

is middels een 3.5 mm miniplugkabel op deze

uitgang van de RA-06. Wanneer nu de RA-06

wordt uitgezet (standby) dan wordt het 12V signaal

onderbroken, waardoor de op dergelijke wijze

aangesloten apparatuur ook uitgezet wordt..

Het beveiligingscircuit

In de RA-06 hebben we zowel een thermisch- als

een stroombeveigingscircuit ingebouwd die de

versterker moeten vrijwaren tegen schade door

extreme omstandigheden en/of foute bediening.

Deze circuits bevinden zich geheel buiten de

signaalweg en oefenen dus geen enkele invloed

uit op de geluidsprestaties. In tegendeel zelfs, de

circuits houden alleen maar de temperatuur van

de uitgangstransistoren nauwlettend in de gaten

en zetten de versterker uit wanneer de warmte

boven een bepaalde waarde uitkomt.

Hoogstwaarschijnlijk zult u deze beveiligingscircuits

nooit in werking zien treden, maar mocht er een

dergelijke situatie zich voordoen, dan stopt de

versterker met spelen en het lampje op de voork-

ant zal oplichten.

Als dat gebeurt, zet dan de versterker voor een

paar minuten uit om hem af te laten koelen en

probeer er vervolgens achter te komen wat de

reden van het in werking treden van de beveiliging

is geweest. Als u nu de versterker weer aanzet zal

de alarmsituatie automatisch worden opgeheven

en het lampje op de voorkant zal uit zijn.

Meestal worden beveiligingscircuits geactiveerd

door foute bedrijfsomstandigheden zoals sluiting

in luidsprekerbedrading of onvoldoende ventilatie

van de eindtrappen. Heel zelden is een hoge

inductie of een extreem lage impedantie daarvan

de oorzaak.

Gebeurt het vaak dat het beveiligingscircuit wordt

geactiveerd en bent u niet instaat de oorzaak te

lokaliseren en te corrigeren, neem dan contact op

met uw Rotel leverancier.

Technische gegevens

Continu vermogen

2x70 watts

(20-20-000 Hz. verv. < 0.03% bij 8)

Harmonische verv. (THD) (20-20.000Hz.)

< 0.03% bij vol vermogen

half vermogen of 1 watt

Intermodulatievervorming (60 Hz:7 kHz, 4:1)

< 0.03% bij vol vermogen

half vermogen of 1 watt

Frequentiebereik

Pick-up

ingang:

20-15.000 Hz. ±0.3 dB

Lijningangen:

10-100.000 Hz. +1, –3 dB

Dempingsfactor (20-20.000 Hz. bij 8)

180

Ingangsgevoeligheid/impedantie

Pick-up ingang MM

2.5mV,

47k

Lijningangen

150mV,

24k

Overbelasting

Pick-up ingang (MM)

180

Lijningangen

Voorversterkeruitgang/imp.

1V/470

Toonregeling laag/hoog:

± 6 dB bij 100 Hz./10 kHz.

Signaal/Ruisverhouding (IHF A netwerk)

Pick-up ingang MM

80dB

Lijningangen

100dB

Netspanning (Europese uitvoering)

230Volts/50Hz.

Opgenomen vermogen

300 W, nietnuttig 36W, standby 3.7W

Afmetingen (bxhxd)

437x92x342mm

Hoogte Voorpaneel (voor rackmontage)

Netto gewicht

7.7kg

Gegevens en ontwerp zijn voorbehouden.

Wat te doen bij problemen?

Als er al problemen zijn, zijn deze meestal te

wijten aan slechte verbindingen, slecht verbind-

ingsmateriaal of een verkeerde stand van de

knoppen/schakelaars.

Controleer bij niet functioneren of alle schakelaars

en knoppen in de juiste stand staan. Functioneert het

één en ander niet zoals het moet, probeer dan door

elimineren er achter te komen waar het probleem

zit. Heeft u b.v. last van brom, controleer dan of

dat altijd het geval is (een versterkerprobleem) of

alleen bij een bepaalde bron (een probleem bij

die bepaalde bron dus). Bent u echt niet instaat

om geluid uit de RA-06 te krijgen, volgt u dan

onderstaande suggesties:

De lichtnetindicator werkt niet

De lichtnet-indicator gaat branden zodra de

RA-06 op het lichtnet is aangesloten en u het

apparaat heeft aangezet. Doet de indicator het

niet, controleer dan de lichnetaansluiitng waarop

de RA-06 is aangesloten met een ander elektrisch

apparaat, een schemerlamp o.i.d.

Het vervangen van de

zekering

Ontdekt u met de schemerlampproef dat er wel

degelijk spanning staat op de door u gebruikte

wandcontactdoos en de lichtnet-indicator doet

het nog steeds niet, dan kon de interne zekering

van de RA-06 wel eens ter ziele zijn. Neem in dat

geval contact op met uw handelaar, hij kan dat

klusje zo voor u klaren.

Hij geeft geen geluid

Het indicator-lampje brandt wel, maar u hoort

nog steeds niets. Controleer dan of de verbind-

ingen tussen de gekozen bron en de RA-06 o.k.

zijn. Controleer of de luister keuzeschakelaar

“LISTENING” in de juiste stand staat. Hoe is de

kwaliteit van de verbindingen tussen de RA-06 en

de luidsprekers? Na al deze controles moet ‘ie het

doen. Zo niet: u weet uw steun en toeverlaat, uw

Rotel leverancier, te vinden.

RA-06

Integrerad Stereoförstärkare

Rotels produkter är utformade för att följa de internationella

direktiven RoHS (Restriction of Hazardeous Substances) och

WEEE (Waste Electrical and Electronic Equipment) som

behandlar hur uttjänta elektriska och elektroniska produkter

tas om hand. Symbolen med den överkorsade soptunnan

innebär att produkterna måste återvinnas eller tas om hand

enligt dessa direktiv.

Viktig säkerhetsinstruktion

VARNING! Försök aldrig att själv utföra service på apparaten.

Anlita alltid en behörig servicetekniker för all service.

VARNING! För att undvika risk för elektriska stötar och

brand, utsätt inte apparaten för vatten eller fukt. Ställ aldrig

föremål som kan läcka eller droppa vatten, till exempel

blomkrukor, i närheten av apparaten.

Se till att inga föremål kommer in i apparaten. Om apparaten

utsätts för fukt, väta eller om främmande föremål kom-

mer in i den, dra omedelbart ut nätkabeln ur vägguttaget.

Lämna sedan apparaten till en behörig servicetekniker för

översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter eller använder apparaten. Behåll

denna bruksanvisning så att du kan studera dessa säkerhetsföreskrifter.

Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på

själva apparaten. Följ alltid alla användarinstruktioner.

Använd bara en torr trasa eller dammsugaren för rengöring av

apparaten.

Se till att det alltid fi nns 10 cm fritt utrymme runt apparaten.

Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som

kan blockera ventilationshålen. Om apparaten placeras i en bokhylla

eller i ett skåp måste det fi nnas utrymme för god ventilation.

Placera inte apparaten nära element eller andra apparater som utvecklar

värme.

Apparaten måste vara ansluten till ett vägguttag enligt specifi kationen

på apparatens baksida.

Anslut endast apparaten till vägguttaget med den medföljande strömkabeln

eller en exakt motsvarighet. Modifi era inte den medföljande strömkabeln.

Ändra inte jord eller polaritet. Använd inte någon förlängningskabel.

Placera inte strömkabeln så att den kan bli utsatt för åverkan, extrem

värme eller skadas på annat sätt. Var extra noga med att inte skada

kabelns ändar.

Strömkabeln används som huvudströmbrytare och ska finnas

åtkomlig.

Strömkabeln ska kopplas ur vägguttaget vid åskväder eller om apparaten

inte ska användas under en längre tid.

Sluta omedelbart använda apparaten och låt behörig servicetekniker

kontrollera den om:

• Strömkabeln eller kontakten har skadats

• Främmande föremål eller vätska har kommit in i apparaten

• Apparaten har utsatts för regn

• Apparaten visar tecken på felaktig funktion

• Apparaten har tappats eller skadats på annat sätt

Använd klass 2-kablar till högtalaranslutningen för att minimera risken

för elektriska stötar och se till att installationen blir säker.

Placera apparaten på en fast, plan yta som klarar

dess vikt. Var försiktig när apparaten ska fl yttas så

att den inte välter.

Denna symbol betyder att apparaten är

dubbelisolerad och inte behöver jordas.

Svenska

Om Rotel

Rotel grundades för över 40 år sedan av en

familj med ett passionerat intresse för musik.

Detta ledde till en egen tillverkning av hifi -

produkter med en kompromisslös kvalitet.

Genom alla år har denna passion för musik,

som delas av hela Rotels personal, varit

oförändrad och målet har alltid varit att tillverka

prisvärda produkter för både audiofi ler och

musikälskare.

Rotels ingenjörer arbetar i team och har ett

nära samarbete. Tillsammans lyssnar de på

och fi nslipar varje ny produkt tills den når upp

till Rotels höga krav på musikalisk kvalitet. De

får välja komponenter från hela världen för att

göra produkterna så bra som möjligt. I appara-

terna hittar du ofta allt från brittiska och tyska

kondensatorer till japanska och amerikanska

halvledare och toroidaltransformatorer som

tillverkas i Rotels egna fabriker.

Rotel har förtjänat sitt goda rykte genom

hundratals goda tester och utmärkelser från

hifi -branschens mest respekterade recensenter,

som lyssnar på musik varje dag. Deras erkän-

nanden bidrar till att Rotel fortsätter att tillverka

produkter som är musikaliska, pålitliga och

prisvärda.

Alla vi på Rotel är glada för att du köpt denna

produkt och hoppas att den kommer att ge dig

många års njutning och glädje

Introduktion

Tack för att du har köpt den integrerade ste-

reoförstärkaren Rotel RA-06. I en musikanläg-

gning av hög kvalitet kommer den att ge dig

många års musikalisk njutning.

RA-06 är en förstärkare med många funktioner

och höga prestanda. Den har utformats och

optimerats för att kunna återge musikens hela

dynamiska omfång och alla små nyanser.

RA-06 har en kraftfull strömförsörjning med

en ringkärnetransformator som utvecklats av

Rotel. Denna strömförsörjning har låg imped-

ans och stora kraftresurser, vilket innebär att

RA-06 kan återge även krävande ljudsignaler

med lätthet. Att utforma en förstärkare med en

sådan konstruktion är kostsamt, men innebär

att musiken låter bättre.

Kretskorten är försedda med SCT-teknik (Sym-

metrical Circuit Traces) som garanterar att

musikens timing bibehålls och återskapas på

ett korrekt sätt. Alla viktiga signalvägar i RA-06

har kretsar som använder metallfi lmsresistorer

och polystyren- eller polypropylen-kondensa-

torer. Hela konstruktionen är noggrant utformad

för att återge musiken på ett så naturtroget

sätt som möjligt.

Förstärkarens viktigaste funktioner är enkla

och lättbegripliga. Om du är van vid stereo-

anläggningar så bör du inte ha några problem

med att börja använda RA-06. Koppla bara

in resten av anläggningen, så kan du börja

njuta av musiken.

Fjärrkontrollen RR-AT94

En del funktioner kan skötas antingen med

kontrollerna på förstärkarens front eller med

den medföljande fjärrkontrollen RR-AT94. När

dessa funktioner beskrivs visas båda siffrorna

som anger var någonstans båda kontrollerna

fi nns. Du kan till exempel ställa in volymen med

hjälp av volymkontrollen

, på fronten och

med knapparna

på fjärrkontrollen.

Avsnittet ”In och utgångar för IR-signaler” in-

nehåller mer information om hur du kan utöka

IR-funktionerna i din anläggning.

OBS!

Ta ur batterierna från fjärrkontrollen

om den inte ska användas under en längre

tid. Låt inte batterier som nästan är slut

sitta kvar, eftersom de kan läcka frätande

kemikalier som kan skada fjärkontrollen.

OBS!

RR-AT94 kan användas för att styra

vissa grundläggande funktioner på vissa

andra Rotel-komponenter, inklusive ra-

diodelar, CD-spelare och DVD-spelare.

Så här styr du en Rotel-radio:

1. Välj radiofunktionen på RR-AT94.

2. Tryck på POWER och 1 (Rotel RT-06)

eller 2 (Rotel RT-940AX).

3. Välj funktionen för radio.

Så här styr du en Rotel-CD-spelare:

Välj funktionen för CD på RR-AT94.

Så här styr du en Rotel-DVD-spelare:

Välj funktionen för DVD på RR-AT94.

Innehåll

Figur 1: Funktioner och anslutningar

Figur 2: Signal- och högtalaranslutningar

Viktig säkerhetsinstruktion .................... 40

Om Rotel .............................................. 41

Introduktion.......................................... 41

Fjärrkontrollen RR-AT94 ........................ 41

IR-Sensor

Att tänka på

Placering 42

Kablar 42

Viktig information

Ström och strömfunktioner .................... 42

Ström

Strömbrytare

och strömindikator

Anslutningar för insignaler ..................... 43

Skivspelare

och Jord

Linjeingångar

Anslutningar för inspelning

.............. 43

Förstegsutgångar

............................ 43

Högtalarutgångar

Högtalarväljare

............................... 43

Val av högtalare

Val av högtalarkabel.

Polaritet och fas

Anslutning av högtalare

Hörlursutgång

................................ 44

Media Player-ingång

...................... 44

Ljudkontroller ....................................... 44

Volymkontrollen

Balans

Tonkontroller

Bas och diskant

Ingångsväljare

Tape Monitor

Dämpa ljudet

In och utgångar för IR-signaler ............... 44

Ingång för extern styrning

[

IR Utgång

]

12-Volts Styrsignaler

..................... 45

Skyddskretsar

................................. 45

Felsökning ............................................ 45

Strömindikatorn (POWER) lyser inte

Säkring 45

Inget ljud hörs

Specifi kationer ...................................... 45

IR-Sensor

Den infraröda sensorn tar emot signaler

från fjärrkontrollen. Täck inte för IR-sensorn.

Fjärrkontrollen måste ha fri sikt till IR-sensorn

för att kunna fungera riktigt. Sensorn kan

påverkas om den utsätts för starkt ljus, sär-

skilt solljus. Vissa belysningar, till exempel

halogenlampor, kan också påverka sensorns

funktioner. Fjärrkontrollen kan också fungera

sämre om batterierna är dåliga.

Att tänka på

VARNING:

För att undvika skador på din

anläggning, stäng av ALLA komponenter i

anläggningen innan du kopplar in eller tar

bort högtalare eller andra komponenter. Slå

inte på anläggningen förrän du är säker på

att alla anslutningar är gjorda på rätt sätt.

Var särskilt noga med högtalarkablarna.

Det får inte fi nnas några lösa ledare som

kan komma i kontakt med andra kablar eller

förstärkarens chassi.

Läs denna bruksanvisning noggrant. Den ger

dig grundläggande instruktioner om hur du

installerar och använder RA-06 i din anläg-

gning, samt information om hur du får ett så

bra ljud som möjligt. Om du har några frågor

är du alltid välkommen att kontakta din Rotel-

återförsäljare. Alla vi på Rotel uppskattar dina

frågor och synpunkter.

Spara kartongen och allt packmaterial till RA-

06 så att du kan använda detta vid ett senare

tillfälle. Att skicka eller fl ytta förstärkaren i en

annan förpackning kan skada den allvarligt.

Fyll i och skicka in registreringsbeviset som följer

med RA-06. Spara också ditt originalkvitto från

köptillfället. Det är det bästa beviset för när du

köpt apparaten, vilket kan vara viktigt om du

behöver lämna in den för garantiservice.

Placering

Precis som alla elektriska komponenter som

hanterar lågnivåsignaler påverkas RA-06 av

sin omgivning. Undvik att ställa förstärkaren

ovanpå andra komponenter. Dra inte heller

signalkablar i närheten av nätkablar, eftersom

sådana kan påverka ljudsignalen och orsaka

störningar.

RA-06 alstrar värme vid normal användning.

Kylfl änsarna och ventilationshålen är utfor-

made för att leda bort värme. Täck inte över

ventilationshålen. Se till att det fi nns 10 cm fritt

utrymme runt om förstärkaren och att det fi nns

god ventilation, så att den inte överhettas.

Tänk på förstärkarens vikt när du väljer plac-

ering. Se till att apparatens vikt kan bäras av

hyllan eller bänken den ställs på. Vi rekom-

menderar att du placerar RA-06 i en möbel

som är utformad för stereokomponenter.

Sådana möbler är byggda för att minimera

eller eliminera vibrationer som kan påverka

ljudkvaliteten. Kontakta din Rotel-återförsäljare

om du vill ha hjälp med installationen och med

att välja hifi -möbel.

Kablar

Se till att nätkablar, högtalarkablar, digitalk-

ablar och vanliga signalkablar inte ligger i

närheten av varandra. Det minimerar risken

för att signalkablarna påverkas av störningar

eller förvrängningar från andra kablar. Om du

använder avskärmade kablar av hög kvalitet

så förhindrar du också att ljudkvaliteten störs

från andra kablar. Om du har några frågor om

vilka kablar du bör använda är du välkommen

att kontakta din Rotel-återförsäljare.

Viktig information

Tänk på följande när du gör anslut-

ningar till RA-06:

• Stäng av alla apparater i anläggningen

innan du ansluter nya komponenter eller

högtalare.

• Stäng av alla apparater i anläggningen

innan du ändrar någon anslutning.

Vi rekommenderar också att du:

• Vi rekommenderar också att du:

Ström och strömfunktioner

Strömingång

RA-06 drar inte mycket ström från väggut-

taget. Den bör dock anslutas på ett säkert

sätt. Använd inte någon förlängningskabel.

Du kan använda en kraftig grendosa, men

bara under förutsättning att den klarar att

lämna den ström som förstärkaren (och övriga

komponenter) behöver.

Din RA-06 är fabriksinställd på rätt volttal för

vad som gäller i det land där du köpte den

(Europa 230 V/50 Hz och USA 115 V/60

Hz). Fabriksinställningen fi nns utmärkt med en

dekal på apparatens baksida.

OBS!

Om du fl yttar din RA-06 till ett annat

land går det att konfi gurera om den så att

den passar för ett annat elnät. Försök inte

göra detta själv. Om du öppnar RA-06 så

riskerar du att få kraftiga stötar. Kontakta

en behörig servicetekniker eller din Rotel-

återförsäljare för mer information.

Om du kommer att vara bortrest en längre tid

är det en lämplig försiktighetsåtgärd att dra

ut strömkabeln till förstärkaren (och övriga

stereokomponenter) ur vägguttaget.

Ström-knapp

och Ström-lampa

Tryck på strömbrytaren

på fronten för att

slå på RA-06. Lysdioden

ovanför börjar

då lysa, vilket talar om att förstärkaren är

påslagen. Tryck på strömbrytaren en gång

till för att stänga av förstärkaren.

När förstärkaren har slagits på med ström-

brytaren på fronten kan den växla mellan

normalt läge och standby-läge med hjälp av

POWER-knappen

på fjärrkontrollen.

Avsnittet om 12-volts styrsignaler innehåller

mer information om hur du kan slå på och

stänga av andra komponenter i anläggningen

på samma gång som RA-06.

RA-06

Integrerad Stereoförstärkare

Anslutningar för insignaler

[Se fi gur 2.]

OBS!

För att undvika kraftiga ljud som

varken du eller dina högtalare kommer att

uppskatta bör du se till att anläggningen är

avstängd när du gör alla anslutningar.

Skivspelaringång

och

Jordanslutning

Koppla in signalkabeln från skivspelaren till

höger respektive vänster PHONO-ingång.

Om skivspelaren har en jordkabel så fäster

du denna i jordkontakten (GND) till vänster.

Det förhindrar att ljudsignalen påverkas av

brummande oljud och störningar.

Linjeingångar

CD-, TUNER- och AUX-ingångarna är ingångar

för ljudet från signalkällor. Dessa används för

att ansluta komponenter som CD-spelare, video-

bandspelare, radio eller analoga utgångar på

CD-ROM- eller DVD-spelare.

Vänster och höger kanal är märkta LEFT respe-

ktive RIGHT och ska anslutas till motsvarande

utgångar på signalkällorna. Kontakterna för

vänster kanal är vita och höger kanal är röda.

Du bör använda signalkablar av hög kvalitet

när du ansluter signalkällor till förstärkaren.

Om du har några frågor om vilka kablar du

bör använda är du välkommen att kontakta

din Rotel-återförsäljare.

Inspelningsanslutningar

[Se fi gur 2.]

In- och utgångarna märkta TAPE används för

att ansluta apparater för in- och avspelning

med hjälp av vanliga analoga signalkablar.

Den vanligaste typen av sådana komponenter

är ett kassettdäck.

När du ansluter en sådan apparat till RA-06 måste

du komma ihåg att utgångarna på inspelaren

kopplas till RA-06:s TAPE-ingångar (IN). På

samma sätt ska TAPE-utgångar (OUT) anslutas

till inspelarens ingångar. Höger och vänster kanal

ansluts precis som vilken annan komponent som

helst. Använd signalkablar av hög kvalitet så att

inte ljudkvaliteten påverkas.

OBS!

TAPE OUT-utgångarna påverkas inte

av volym-, balans- eller tonkontrollerna.

Förstegsutgångar

RA-06 har en uppsättning förstegsutgångar som

är märkta PRE OUT och som överför signalen

från den signalkälla som spelas. Dessa utgån-

gar används oftast för att överföra en signal till

en annan integrerad förstärkare eller ett slutsteg

som driver ett annat par högtalare.

OBS!

PRE OUT-utgångarna påverkas av

volym-, balans- och tonkontrollerna.

Högtalarutgångar

Högtalarväljare

[Se fi gur 2.]

RA-06 har två uppsättningar högtalarutgångar,

märkta ”A”

och ”B”,

. Vilka utgångar

som används bestäms av omkopplaren på

fronten

(SPEAKERS).

Val av högtalare

Om bara ett par högtalare används kan de

ha en så låg impedans som 4 ohm. Om två

par används samtidigt (både A och B) måste

alla högtalare ha en impedans på 8 ohm eller

högre. Högtalarimpedanser är inte så exakta,

och i praktiken klarar RA-06 de fl esta högtalare.

Om du har några frågor är du välkommen att

kontakta din Rotel-återförsäljare.

Val av hogtalarkabel.

Använd en skärmad, tvåledad högtalarkabel

för att ansluta dina högtalare till RA-06.

Högtalarkabelns storlek och kvalitet påverkar

anläggningens ljudkvalitet. En standardkabel

kan fungera, men kan också minska utsignalens

styrka och dämpa basåtergivningen, särskilt i

anläggningar med långa kablar. Rent allmänt

fungerar grövre kablar bäst. För bästa resultat

bör du överväga att skaffa högtalarkablar av

hög kvalitet. Din Rotel-återförsäljare kan hjälpa

dig att välja rätt kablar till din anläggning.

Polaritet och fas

När du ansluter högtalarkablarna måste du se

till att polariteten blir rätt. Plus- och minusle-

darna måste sitta på rätt ställe på förstärkaren

och på högtalarna. Om polariteten i någon

anslutning av misstag blir omvänd, minskas

basåtergivningen och stereoperspektivet

försämras. Alla kablar är märkta så att du

kan se vilken ledare som är vilken – det kan

till exempel finnas en färgmarkering eller

en fasad kant på den ena ledaren, eller så

kan kabeln vara genomskinlig och ha olika

färger på själva ledarna (koppar och silver).

Var konsekvent när du ansluter kablarna och

använd alltid samma markering för polaritet

på högtalarna och på förstärkaren.

Anslutning av högtalare

Stäng av alla komponenter i anläggningen

innan du ansluter högtalarna. RA-06 har

två färgkodade uppsättningar terminaler. De

två uppsättningarna för varje kanal gör det

enklare att använda bi-wiring till högtalarna.

Högtalarterminalerna klarar avskalad kabel

samt banan- eller spadkontakter (utom i EU,

där banankontakter inte är tillåtna).

Dra kablarna från förstärkaren till högtalarna.

Se till att varje kabel är tillräckligt lång för

att du ska kunna fl ytta komponenterna och

komma åt anslutningarna på baksidan. Om

du använder banankontakter fäster du dem

på kablarna och trycker sedan in dem i ter-

minalskruvarna, som ska vara inskruvade helt

och hållet (medsols).

Om du använder spadkontakter fäster du dem

på ledarna. Om du använder avskalad kabel

direkt i högtalarterminalerna så separerar du

ledarna och skalar av isoleringen. Var noga

med att du inte skalar av själva koppartrådarna.

Skruva sedan upp terminalhylsan (motsols)

och anslut spadkontakten runt terminalen eller

trä den avskalade kabeln genom terminalen.

Skruva sedan fast terminalhylsan ordentligt

(medsols).

OBS!

Se till att det inte fi nns några lösa

kabeltrådar som kan komma i kontakt med

intilliggande kablar.

Svenska

Hörlursutgång

Med hjälp av hörlursuttaget kan du lyssna

på musik när som helst utan att störa någon.

Uttaget klarar hörlurar med 3,5-millimeters

minijack-kontakt. När du kopplar in hörlura-

rna så stängs inte signalen till högtalarna av.

Använd i stället högtalarväljaren (SPEAKERS)

för att stänga av signalen till högtalarna. In-

gångsväljaren

och Tape Monitor-kontrollen

avgör vilken signalkälla som spelas. Om

du vill lyssna på signalkällan som är ansluten

till TAPE IN-ingången eller på signalkällan som

håller på att spelas in, ställer du in Tape Moni-

tor-kontrollen till läget TAPE. Om du vill lyssna

på någon annan signalkälla ska Tape Monitor-

kontrollen stå i läge SOURCE, och sedan väljer

du signalkälla med Ingångsväljaren.

OBS!

Eftersom högtalare och hörlurar kan ha

olika känslighet bör du alltid sänka volymen

innan du kopplar in eller ur hörlurarna.

Media Player-ingång

På förstärkarens front fi nns en 3,5-millimeters

stereoingång som är märkt MEDIA PLAYER.

Denna väljs genom att ställa Ingångsväljaren

i läge AUX2. Ingången kan användas för att

ansluta olika typer av bärbara spelare, till

exempel CD-spelare eller MP3-spelare. Om du

ansluter en sådan med en kabel från hörlursut-

taget måste du tänka på att höja volymen på

den bärbara spelaren för att ljudet ska höras.

Om ljudet är högt och förvrängt ur högtalarna

ska du sänka volymen. Om ljudet knappt är

hörbart, trots att förstärkarens volymkontroll

är inställd ganska så högt, så ska du höja

volymen på den bärbara spelaren.

OBS!

När en 3,5-millimeters minijack-ka-

bel ansluts till MEDIA PLAYER-ingången på

fronten kopplas AUX2-ingången på baksidan

ur. När minijack-kabeln tas bort fungerar

AUX2-ingången som vanligt igen.

Ljudkontroller

Volymkontrollen

Vrid volymkontrollen

medsols för att höja

volymen och motsols för att sänka den. Du

kan också använda volymknapparna

på

fjärrkontrollen. Tryck på

för att höja volymen

och på

för att sänka den.

Balans

Balanskontrollen (BALANCE) justerar balan-

sen mellan höger och vänster högtalare. I

de fl esta fall ska kontrollen stå i mittenläget

och peka rakt uppåt. I en del fall, oftast när

lyssningsplatsen inte befi nner sig mittemellan

högtalarna, kan du behöva justera balansen

för att ljudet ska låta lika högt ur båda hög-

talarna. Vrid balanskontrollen medsols för att

förskjuta balansen åt höger och motsols för

att förskjuta den åt vänster.

Tonkontroller

När TONE-knappen inte är intryckt passerar

ljudsignalen förbi tonkontrollerna för att ljudet

ska bli så rent som möjligt. Om du inte vill

använda tonkontrollerna ska du alltså inte

ha TONE-knappen intryckt. Tryck in knap-

pen om du vill justera ljudet med hjälp av

tonkontrollerna.

Bas och diskant

När TONE-knappen är intryckt justerar BASS- och

TREBLE-kontrollerna ljudets bas- och diskantnivåer.

Vrid kontrollerna medsols för att höja bas- och

diskantnivåerna och motsols för att sänka dem.

En korrekt inställd ljudanläggning av hög kvalitet

låter bäst med små eller inga justeringar av bas-

och diskantnivån. Använd därför tonkontrollerna

sparsamt. Var särskilt försiktig med att höja nivåer-

na kraftigt, eftersom det ökar effekten i bas- eller

diskantregistret och leder till större påfrestningar

för förstärkaren och högtalarna.

Ingångsväljare

Ingångsväljaren väljer signalkälla. Signalen

som väljs är den du lyssnar på, så länge Tape

Monitor-kontrollen står i läge SOURCE (se nästa

stycke). Signalen som väljs med Ingångsväljaren

skickas också till PRE OUT- och TAPE OUT-ut-

gångarna. Vrid kontrollen så att den pekar på

den signalkälla du vill lyssna på, eller använd

knapparna på fjärrkontrollen.

Tape Monitor

När Tape Monitor-kontrollen står i läge SOURCE

väljer du vilken signalkälla du vill lyssna på

(och som ska skickas ut ur PRE OUT-utgången)

genom att vrida på Ingångsväljaren. Om du

vill lyssna på signalen från en inspelare som

är ansluten till TAPE IN-ingången så vrider du

Tape Monitor-kontrollen till läget TAPE. I detta

läge skickas signalen från TAPE 1-ingången

även till PRE OUT-utgången.

Signalen som skickas till TAPE OUT-utgången

väljs alltid med Ingångsväljaren. När du spelar

in på en komponent med Monitor-funktion så

kan du lyssna på ljudet som spelas in genom att

ställa Tape Monitor-kontrollen i läge TAPE.

Dämpa ljudet

Endast på fjärrkontrollen

Tryck på MUTE-knappen på fjärrkontrollen om

du vill dämpa ljudet helt och hållet. Lysdioden

på volymkontrollen blinkar så länge ljudet är

dämpat. Tryck på knappen en gång till när du

vill återgå till den ursprungliga volymen.

In och utgångar för IR-signaler

Ingång för extern styrning

[

Denna 3,5-millimeters minijack-kontakt (märkt

EXT REM IN) tar emot IR-kommandon från en

infraröd mottagare eller från en motsvarande

EXT REM OUT-utgång på någon annan

komponent. Funktionen kan vara praktisk om

förstärkaren står i ett skåp eller på ett sådant

sätt att IR-sensorn på fronten blockeras och inte

kan nås av fjärkontrollens signaler. Kontakta din

auktoriserade Rotel-återförsäljare om du vill ha

mer information om IR-mottagare eller kablar

och kontakter som passar denna ingång.

OBS!

IR-signalerna från EXT REM IN-ingån-

gen kan överföras till signalkällor med hjälp

av externa IR-sändare eller kablar från IR

OUT-utgången.

RA-06

Integrerad Stereoförstärkare

IR Utgång

]

IR OUT-kontakten överför IR-signaler från EXT

REM IN-ingången till infraröda sändare eller

direkt till CD-spelare, kassettdäck eller radiodelar

från Rotel som är utrustade med en motsvarande

IR-anslutning på baksidan. Denna funktion

innebär att du kan använda IR-funktioner för

att styra andra komponenter även om deras

IR-sensorer blockeras eller är övertäckta, till

exempel om de är placerade i ett skåp.

Kontakta din auktoriserade Rotel-återförsäljare om

du vill ha mer information om IR-funktioner.

12-Volts Styrsignaler

En del komponenter kan slås på och stängas av

automatiskt om de tar emot en 12-volts ”trigger-

signal”. De två 12V TRIGGER OUT-utgångarna

på RA-06 lämnar en sådan signal. Kompatibla

komponenter ansluts till förstärkaren med en vanlig

3,5-millimeters minijack-kabel. När RA-06 försätts

i Standby-läge avbryts styrsignalen och de anslutna

komponenterna stängs också av.

Säkringskrets

RFörstärkaren skyddas av säkrings- och värme-

kretsar mot extrem eller felaktig användning.

Säkringskretsarna arbetar oberoende av ljud-

signalen och påverkar därför inte ljudkvaliteten.

Skyddskretsarna känner i stället av temperaturen

på utgångsenheterna och stänger av förstärkaren

om den blir för hög.

Det är mycket troligt att du aldrig kommer att

behöva uppleva att säkringarna löser ut. Skulle

mot förmodan något fel uppstå, slutar förstärkaren

spela och lysdioden på frontpanelen tänds.

Om detta händer stänger du av förstärkaren och

låter den kylas av i ett par minuter. Försök lokalisera

problemet som orsakade att säkringen löste ut

och rätta sedan till det. När du sedan sätter på

förstärkaren igen nollställs säkringskretsarna och

lysdioden på frontpanelen bör slockna.

I de fl esta fall aktiveras säkringskretsarna om något

fel har uppstått. Detta kan till exempel vara en

kortsluten högtalarkabel eller otillräcklig ventilation

som orsakar överhettning. I mycket sällsynta fall

kan säkringskretsarna även aktiveras av högtalare

med extremt låg impedans.

Om säkringskretsarna löser ut ofta och du inte

lyckas lokalisera varför detta händer, kontaktar

du din auktoriserade Rotel-återförsäljare så

hjälper de dig.

Felsökning

De fl esta problem som uppstår i en anläggning

beror på felaktiga anslutningar eller inställn-

ingar. Om du stöter på problem försöker du

lokalisera felet och kontrollerar dina inställ-

ningar. Försök hitta orsaken till felet och gör

sedan de ändringar som behövs. Om du inte

får något ljud ur RA-06 så kommer här ett par

förslag på vad du kan göra:

Strömindikatorn (POWER)

lyser inte

Denna lysdiod ska alltid lysa när RA-06 är

ansluten till ett vägguttag och strömbrytaren

trycks in. Om den inte lyser kan du prova om

vägguttaget fungerar genom att koppla in någon

annan elektrisk apparat, till exempel en lampa.

Försäkra dig också om att uttaget inte styrs av

en timer eller någon annan utrustning.

Säkring

Om en annan elektrisk apparat fungerar när

den ansluts till vägguttaget, men POWER-

lysdioden inte tänds när RA-06 ansluts och

strömbrytaren trycks in, kan det bero på att

förstärkarens inre säkring har löst ut. Om du

misstänker att detta kan vara felet så kontaktar

du din auktoriserade Rotel-återförsäljare och

ber dem hjälpa dig att byta ut den.

Inget ljud hörs

Kontrollera signalkällan och försäkra dig om att

den fungerar som den ska. Se till att kablarna

från signalkällan till RA-06 är anslutna på rätt

sätt. Se till att Ingångsväljaren och Tape Moni-

tor-knappen står i rätt lägen. Kontrollera också

att högtalarkablarna är rätt anslutna.

Specifi kationer

Kontinuerlig uteffekt

70 watt per kanal

(20-20 kHz, <0.03%, 8 ohm)

Total harmonisk förvrängning (THD)

< 0,03 % vid kontinuerlig effekt,

(20–20 000 Hz)

halv effekt och 1 watt

Intermodulationsförvrängning

< 0,03 % vid kontinuerlig effekt,

(60 Hz :7 kHz, 4:1)

halv effekt och 1 watt

Frekvensomfång

Phono

ingång

20–15 000 Hz (±0,3 dB)

Linjeingångar

10–100 000 Hz (±1 dB)

Dämpfaktor (20-20.000 Hz, 8 ohm)

180

Ingångskänslighet / Impedans

Phono

ingång

2,5mV / 47k Ohm

Linjeingångar

150mV / 24k Ohm

Ingångsbelastning

Phono

ingång

180mV

Linjeingångar

Utsignal/impedans, förförstärkare

1V / 470 Ohm

Bas/diskant, tonkontroller

±6 dB vid 100/10 000 Hz

Signal/brus-förhållande (IHF A)

Phono

ingång

Linjeingång

100

Strömförsörjning

Europa

230 volt, 50 Hz

USA

120 volt, 60 Hz

Strömförbrukning

300 W, 36 W i viloläge, 3,7 W i standby

Mått (B x H x D)

437 x 92 x 342 mm

Fronthöjd

Vikt (netto)

7,7 kg

Alla specifi kationer är korrekta vid tryckningen.

Rotel reserverar sig rätten att göra framtida förbättringar utan föregående meddelanden.

Svenska

Важные инструкции по безопасности

ПРЕДОСТЕРЕЖЕНИЕ

Внутри

нет

частей

доступных

для

обслуживания

пользователю

Доверяйте

обслуживание

квалифицированному

персоналу

ПРЕДОСТЕРЕЖЕНИЕ

Для

снижения

опасности

возгорания

или

поражения

электрическим

током

не

подвергайте

данный

аппарат

воздействию

дождя

или

влаги

Не

допускайте

попадания

посторонних

предметов

внутрь

корпуса

Если

внутрь

корпуса

попала

влага

или

посторонний

предмет

немедленно

выньте

вилку

шнура

питания

из

розетки

Доставьте

аппарат

квалифицированному

специалисту

для

осмотра

возможного

ремонта

Прежде

чем

подсоединять

аппарат

управлять

им

прочтите

все

инструкции

Сохраните

руководство

по

эксплуатации

для

дальнейшего

использования

Обращайте

внимание

на

предостережения

указанные

на

корпусе

аппарата

данном

руководстве

Управляйте

аппаратом

соответствии

инструкциями

Производите

очистку

корпуса

только

сухой

тканью

или

пылесосом

Оставьте

не

менее

см

свободного

пространства

вокруг

аппарата

для

обеспечения

циркуляции

воздуха

Не

ставьте

аппарат

на

кровать

диван

ковер

или

подобную

мягкую

поверхность

которая

может

загородить

вентиляционные

отверстия

Если

аппарат

встраивается

шкаф

или

другой

корпус

этот

корпус

должен

вентилироваться

для

обеспечения

охлаждения

аппарата

Держите

аппарат

подальше

от

радиаторов

отопления

обогревателей

печей

любых

других

устройств

выделяющих

тепло

Сетевое

напряжение

которому

подсоединяется

аппарат

должно

соответствовать

требованиям

указанным

на

задней

панели

аппарата

Не

переделывайте

входящий

комплект

шнур

питания

Не

пользуйтесь

удлинителями

Не

прокладывайте

шнур

питания

местах

где

он

может

быть

поврежден

или

перегрет

Обращайте

особое

внимание

на

сетевую

вилку

место

выхода

шнура

из

аппарата

Если

предполагается

достаточно

долго

не

использовать

аппарат

выньте

вилку

шнура

питания

из

розетки

Немедленно

прекратите

пользоваться

аппаратом

обратитесь

квалифицированному

персоналу

если

•

Повреждены

шнур

питания

или

вилка

•

Внутрь

аппарата

попали

посторонние

предметы

или

жидкость

•

Аппарат

попал

под

дождь

•

Аппарат

не

функционирует

должным

образом

•

Аппарат

уронили

или

он

поврежден

другим

способом

Используйте

кабели

защитой

Class 2

при

подсоединении

колонок

клеммам

усилителя

для

обеспечения

надежной

изоляции

минимизации

риска

удара

электричеством

Располагайте

прибор

на

устойчивой

ровной

поверхности

достаточно

прочной

чтобы

выдержать

его

вес

Не

ставьте

его

на

передвигаемую

тележку

которая

может

опрокинуться

Этот

символ

означает

что

аппарат

обладает

двойной

изоляцией

не

нуждается

заземлении

Продукты

Rotel

спроектированы

так

чтобы

соответствовать

требованиям

международных

директив

по

ограниче

нию

применения

вредных

веществ

электротехническом

электронном

оборудовании

(Restriction of Hazardous

Substances - RoHS),

также

по

обращению

отслужившим

свой

срок

электротехническим

электронным

оборудо

ванием

(Waste Electrical and Electronic Equipment - WEEE).


перечеркнутого

мусорного

бачка

на

колесах

означает

также

то

что

эти

продукты

должны

быть

вторично

использованы

(

рециклированы

)

или

же

обработаны

соответствии

упомянутыми

выше

директивами

RA-04

Стерео

интегрированный

усилитель

RA-05

ИНСТРУКЦИЯ

ПОЛЬЗОВАТЕЛЯ

Содержание

Важные

инструкции

по

безопасности

.................. 2

Рис

. 1:

Органы

управления

разъемы

........ 3

Рис

. 2

Подсоединение

источников

сигнала

акустических

систем

................................. 4

Важные

инструкции

по

безопасности

...

Содержание

....................................... 47

компании

Rotel

Первые

шаги

Пульт

ДУ

RR-AT94

Датчик

пульта

ДУ

Меры

предосторожности

Размещение

Кабели

Питание

усилителя

........................... 48

Разъем

для

сетевого

шнура

Выключатель

питания

Индикатор

питания

Подсоединение

входных

сигналов

Фоно

вход

заземление

Линейные

входы

Подсоединение

записывающих

устройств

.............................................. 49

Выходы

предусилителя

................ 49

Выходы

на

колонки

Селектор

комплектов

колонок

.. 49

Выбор

колонок

Выбор

акустических

кабелей

Полярность

фаза

Подсоединение

колонок

Выход

на

наушники

................. 49

Вход

Media Player

....................... 50

Аудио

регулировки

.......................... 50

Регулятор

громкости

-s

Баланс

Выключатель

регулировок

тембра

On/Off

Регуляторы

высоких

низких

частот

Регулировки

функций

Регулировки

мониторинга

Приглушение

громкости

Mute

ИК

входы

выходы

Вход

для

внешнего

ИК

сигнала

управления

[

ИК

выход

]

12-

триггерные

выходы

Схемы

защиты

Диагностика

устранение

неполадок

Не

светится

индикатор

питания

Замена

предохранителя

Нет

звука

Технические

характеристики

........... 51

О компании ROTEL

Компания

ROTEL

основана

более

лет

семьей

которая

из

за

страстной

любви

музыке

занялась

производством

hi-fi

компонентов

годами

эта

страсть

не

утихла

сегодня

стремление

семьи

обеспечению

аудиофилов

меломанов

независимо

от

их

финансового

положения

аппаратурой

высочайшего

качества

разделяют

все

сотрудники

Rotel.

Дружная

команда

инженеров

прослушивает

настраивает

каждое

новое

изделие

пока

оно

не

будет

соответствовать

самым

высоким

стандартам

Им

предоставлена

свобода

выбора

комплектующих

по

всему

миру

чтобы

сделать

аппарат

как

можно

лучше

Вероятно

вы

сможете

найти

отборные

конденсаторы

из

Великобритании

Германии

полупроводники

из

Японии

США

также

тороидальные

силовые

трансформаторы

изготовленные

на

собственном

заводе

ROTEL..

Репутация

компании

ROTEL

как

производителя

превосходной

техники

подтверждена

сотнями

положительных

отзывов

наград

от

наиболее

уважаемых

экспертов

которые

слушают

музыку

ежедневно

Их

комментарии

помогают

компании

точно

придерживаться

ее

курса

на

производство

качественного

надежного

доступного

оборудования

Мы

сотрудники

компании

ROTEL,

благодарим

Вас

за

покупку

этого

изделия

надеемся

что

оно

доставит

вам

много

часов

удовольствия

Первые

шаги

Благодарим

Вас

за

покупку

интегрированного

усилителя

Rotel R

-06.

составе

высококачественной

аудиосистемы

он

будет

доставлять

Вам

удовольствие

многие

годы

. RA-06 –

полнофункциональный

компонент

отличными

рабочими

характеристиками

Все

аспекты

его

конструкции

оптимизированы

для

получения

полного

динамического

диапазона

передачи

тончайших

нюансов

музыки

Высокостабильный

источник

питания

RA-06

включает

себя

фирменный

тороидальный

трансформатор

Rotel,

обладает

низким

выходным

сопротивлением

большим

запасом

по

мощности

позволяющим

RA-06

воспроизводить

самые

сложные

аудиосигналы

Стоимость

изготовления

данной

конструкции

выше

но

она

имеет

преимущества

точки

зрения

музыки

Дорожки

печатных

плат

усилителя

расположены

симметрично

Это

обеспечивает

точное

соблюдение

временных

параметров

музыкального

сигнала

сигнальном

тракте

применены

металлопленочные

резисторы

полистироловые

или

полипропиленовые

конденсаторы

Каждый

элемент

схемы

подвергался

тщательному

рассмотрению

чтобы

добиться

максимально

достоверного

воспроизведения

музыки

. RA-06

прост

настройке

эксплуатации

Если

Вы

уже

имели

дело

со

стереосистемами

Вас

не

возникнет

вопросов

Просто

подключите

остальные

компоненты

наслаждайтесь

Пульт

RR-AT94

Некоторые

операции

управления

можно

выполнить

как

пульта

так

передней

панели

При

описании

таких

операций

указываются

ссылочные

номера

обоих

органов

управления

Например

регулировать

громкость

можно

рукояткой

Volume

либо

кнопками

на

пульте

разделе

“

Вход

выход

ИК

ДУ

”

описано

как

расширить

возможности

дистанционного

управления

Вашей

системой

ПРИМЕЧАНИЕ

Выньте

из

пульта

элементы

питания

если

они

истощены

или

если

Вы

не

собираетесь

пользоваться

пультом

длительное

время

Протечка

разряженных

элементов

питания

может

привести

коррозии

повреждению

аппарата

ПРИМЕЧАНИЕ

пульта

RR-AT94

можно

управлять

некоторыми

другими

компонентами

Rotel,

включая

тюнер

, CD

DVD-

плееры

Для

управления

тюнером

Rotel –

Выберите

функцию

тюнера

на

RR-AT94.

Нажмите

кнопку

“Power”

“1” (RT-06)

или

“2” (RT-940AX).

Нажимайте

кнопки

управления

тюнером

Для

управления

D-

проигрывателем

Rotel –

Выберите

функцию

на

RR-AT94.

Для

управления

DVD-

проигрывателем

Rotel –

Выберите

функцию

AUX1

на

RR-AT94.

Ðóññêèé

Аннотация для Ресивера/Усилителя Rotel RA-06 в формате PDF

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Blomberg KSM 9660 X A+

Petzl PANJI

Bosch GDS 18 V-LI HT Professional

Joyetech eRoll

Rotel RA-06: инструкция

Инструкция к Ресиверу/Усилителю Rotel RA-06

Important Safety Instructions

About Rotel

Getting Started

The RR-AT94 Remote Control

Contents

AC Power and Control

Input Signal Connections

Recorder Connections

Preamp Outputs

Speaker Outputs

Speaker Selector Switch

Phones Output

Media Player

Audio Controls

IR Inputs and Outputs

12 Volt Trigger Outlet

Protection Indicator

Troubleshooting

Specifi cations

Instructions importantes concernant la sécurité

Au sujet de Rotel

Pour démarrer

La télécommande RR-AT94

Sommaire

Alimentation secteur et mise sous tension

Branchement des signaux en entrée

Branchements de l’enregistreur

Sorties préamplifi cateur

Sorties enceintes acoustiques

et sélecteur des enceintes

Prise casque

Media Player

Commandes audio

Entrées et sorties IR (infrarouge)

Prise de commutation TRIGGER 12 V

Circuit de protection

Problèmes de fonctionnement

Spécifi cations

Wichtige Sicherheitshinweise

Die Firma Rotel

Zu dieser Anleitung

Fernbedienung RR-AT94

Netzspannung und Bedienung

Eingangssignalanschlüsse

TAPE-Anschlüsse

Preamp-Ausgänge

Lautsprecherausgänge

Lautsprecherwahlschalter

Kopfhörerbuchse

Media Player-Anschluss

Bedienelemente

IR-Ein- und Ausgänge

12V TRIGGER OUT- Anschlüsse

Schutzschaltung

Technische Daten

Bei Störungen

Importanti instruzioni di Sicurezza

Alcune parole sulla Rotel

Per cominciare

II comando a distanza RR-AT94

Indice

Alimentazione AC e comandi

Collegamenti del segnale in ingresso

Collegamenti del registratore

Uscite del preamplifi catore

Uscite per i diffusori

e

e selettore dei diffusori

Uscita cuffi a

Media Player

Controlli audio

Ingressi ed uscite IR (raggi infrarossi)

Uscita Trigger 12V

Circuito di Protezione

Risoluzione dei problemi

Caratteristiche

Instrucción Importante Relacionada con la Seguridad

Acerca de Rotel
