Rotel RB-1091: инструкция

Owner’s Manual

Manuel d’utilisation

Bedienungsanleitung

Manuale di Istruzioni

Manual de Instrucciones

Gebruiksaanwijzing

Instruktionsbok

Инструкция По Эксплуатации

RB-1091

Mono Power Amplifier

Amplificateur de Puissance Monophonique

Mono-Endstufe

Finale di Potenza Mono

Etapa de Potencia Monofónica

Mono Eindversterker

Monoslutsteg

Моно усилитель мощности

2

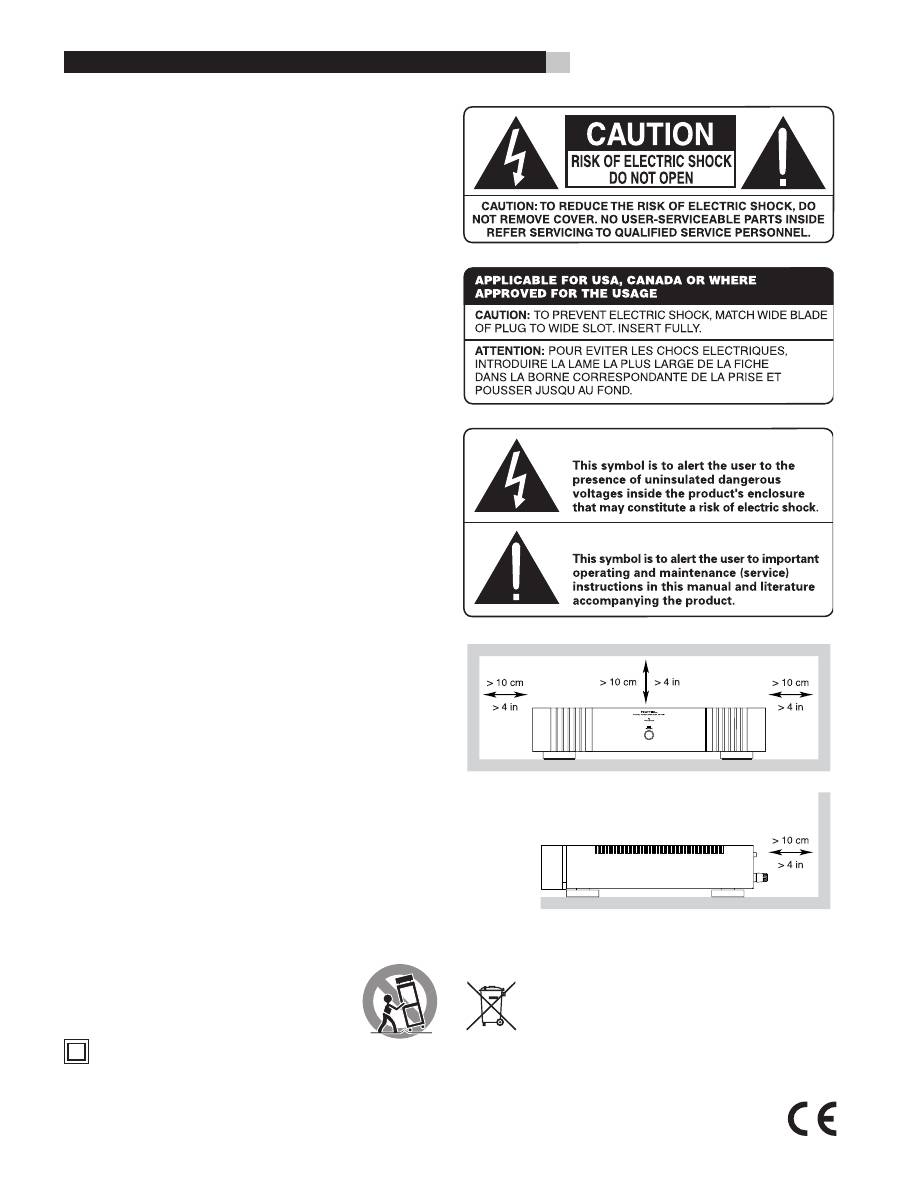

Important Safety Information

WARNING: There are no user serviceable parts inside. Refer

all servicing to qualified service personnel.

WARNING: To reduce the risk of fire or electric shock, be

sure that the apparatus shall not be exposed to dripping

or splashing and that no objects filled with liquids, such as

vases, shall be placed on the apparatus.

Do not allow foreign objects to get into the enclosure. If the

unit is exposed to moisture, or a foreign object gets into the

enclosure, immediately disconnect the power cord from the

wall. Take the unit to a qualified service person for inspection

and necessary repairs.

Read all the instructions before connecting or operating the component.

Keep this manual so you can refer to these safety instructions.

Heed all warnings and safety information in these instructions and on the

product itself. Follow all op erating instructions.

Clean the enclosure only with a dry cloth or a vacuum cleaner.

You must allow 10 cm or 4 inches of unobstructed clearance

around the unit.

 Do not place the unit on a bed, sofa, rug, or similar

surface that could block the ventilation slots. If the component is placed in

a bookcase or cabinet, there must be ventilation of the cabinet to allow

proper cooling.

Keep the component away from radiators, heat registers, stoves, or any

other appliance that produces heat.

The unit must be connected to a power supply only of the type and voltage

specified on the rear panel of the unit.

Connect the component to the power outlet only with the supplied power

supply cable or an exact equivalent. Do not modify the supplied cable in any

way. Do not attempt to defeat grounding and/or polarization provisions.

Do not use extension cords.

Do not route the power cord where it will be crushed, pinched, bent at severe

angles, exposed to heat, or damaged in any way. Pay particular attention

to the power cord at the plug and where it exits the back of the unit.

Main plug is used as the mains disconnect device and shall remain ready

accessible.

The power cord should be unplugged from the wall outlet if the unit is to

be left unused for a long period of time.

Immediately stop using the component and have it inspected and/or serviced

by a qualified service agency if:

•  The power supply cord or plug has been damaged.

•  Objects have fallen or liquid has been spilled into the unit.

•  The unit has been exposed to rain.

•  The unit shows signs of improper operation

•  The unit has been dropped or damaged in any way

Please use Class 2 Wiring when connecting the speaker terminals of the unit

to ensure proper insulation and minimize the risk of electrical shock.

Place the unit on a fixed, level surface strong enough to

support its weight. Do not place it on a moveable cart

that could tip over.

This symbol means that this unit is double

insulated.  An  earth  connection  is  not

required.

Rotel products are designed to comply with international

directives on the Restriction of Hazardous Substances (RoHS) in

electrical and electronic equipment and the disposal of Waste

Electrical and  Electronic Equipment (WEEE). The crossed

wheelie bin symbol indicates compliance and that the  products

must be appropriately recycled or processed in accordance

with these directives.

RB-1091

Mono Power Amplifier

3

English

� �

�

�

�

�

�

�

�

Figure 1:  Controls and Connections\

Commandes et branchements

Bedienelemente und Anschlüsse

Pannello frontale e posteriore

Controles y Conexiones

De bedieningsorganen en aansluitingen

Kontroller och anslutningar

Органы управления и разъемы для подсоединения

4

Figure 2:  Input and Output Connections

Anschlussdiagramm

Prises d’entrées et de sorties

Schema di collegamento

Conexiones de Entrada y de Salida

De in- en uitgangsaansluitingen

In- och utgångar

Подключение входов и выходов

�����

������

�������������������������

����

������

��

��

See page 7 for information on using the Speakon

®

 speaker output connectors.

Important Notes

When making connections be sure to:

✔

  Turn off

all

 the components in the system

before

 hook-

ing up

any

 components, including loudspeakers.

✔

  Turn off

all

 components in the system

before

 changing

any

 of the connections to the system.

It is also recommended that you:

✔

  Turn the volume control of the amplifier all the way down

before

 the amplifier is turned

on or off

.

Single Wire Connection

Biwire Connection

RB-1091

Mono Power Amplifier

5

About Rotel

A family whose passionate interest in music led

them to manufacture high fidelity components

of uncompromising quality founded Rotel over

40 years ago. Over the years that passion

has remained undiminished and the goal of

providing exceptional value for audiophiles

and music lovers regardless of their budget,

is shared by all Rotel employees.

The engineers work as a close team, listening

to, and fine tuning each new product until it

reaches their exacting musical standards. They

are free to choose components from around the

world in order to make that product the best

they can. You are likely to find capacitors from

the United Kingdom and Germany, semicon-

ductors from Japan or the United States, and

toroidal power transformers manufactured in

Rotel’s own factory.

Rotel’s reputation for excellence has been

earned through hundreds of good reviews and

awards from the most respected reviewers in

the industry, who listen to music every day.

Their comments keep the company true to its

goal – the pursuit of equipment that is musical,

reliable and affordable.

All of us at Rotel thank you for buying this

product and hope it will bring you many hours

of enjoyment.

Getting Started

Thank you for purchasing the Rotel RB-1091

Mono Power Amplifier. When used in a high-

quality music or home theater system, your

Rotel amplifier will provide years of musical

enjoyment.

The RB-1091 is a sophisticated single-channel

power amplifier. It’s digital amplifier circuitry,

switching power supply, premium components,

and Rotel’s Balanced Design ensure superb

sound quality. High current capability allows

the RB-1091 to drive difficult speaker loads

with ease.

Operating Features

•  Single channel amplifier.

•  User selectable power on/off configuration:

manual or controlled by remote 12 volt

trigger signal.

•  Protection circuitry with front panel indica-

tor.

•  Dual binding post and Speakon

®

 speaker

output.

A Few Precautions

Please read this manual carefully. In addition to

installation and operating instructions, it pro-

vides information on various RB-1091 system

configurations. Please contact your authorized

Rotel dealer for answers to any questions you

might have. In addition, all of us at Rotel wel-

come your questions and comments.

Save the RB-1091 shipping carton and packing

material for future use. Shipping or moving the

RB-1091 in anything other than the original

packing material may result in severe damage

to your amplifier.

Be sure to keep the original sales receipt. It is

your best record of the date of purchase, which

you will need in the event warranty service is

ever required.

Placement

The RB-1091 generates heat as part of its

normal operation. The heat sinks and ventila-

tion openings in the amplifier are designed to

dissipate this heat. The ventilation slots in the

top cover must be unobstructed. There should

be 10 cm (4 inches) of clearance around the

chassis, and reasonable airflow through the

installation location, to prevent the amplifier

from overheating. Likewise, remember the

weight of the amplifier when you select an

installation location. Make sure that the shelf

or cabinet can support its weight.

English

Contents

Important Safety Information ................. 2

Figure 1:  Controls and Connections

3

Figure 2:  Input and Output Connections

4

About Rotel ........................................... 5

Getting Started ...................................... 5

Operating Features

5

A Few Precautions

5

Placement

5

AC Power and Control ............................ 6

AC Power Input

9

6

Power Switch and Indicator

12

6

Turn On/Off Mode Selector

7

6

+12V Trigger Input and Output

8

6

Protection Indicators

3

 ........................ 6

Input Signal Connection

4

 ..................... 6

Speaker Connection ................................ 7

Speaker Selection

7

Speaker Wire Selection

7

Polarity and Phasing

7

Conventional Speaker Wire Connections

5

  7

Speakon

®

 Speaker Connection

6

7

Troubleshooting ...................................... 8

Front Panel Power Indicator Is Not Lit

8

No Sound

8

Protection Indicator Is Lit

8

Specifications ......................................... 8
