2

RA-05

 Stereo Integrated Amplifier

Important Safety Instructions

WARNING: There are no user serviceable parts inside. Refer

all servicing to qualified service personnel.

WARNING: To reduce the risk of fire or electric shock, be

sure that the apparatus shall not be exposed to dripping

or splashing and that no objects filled with liquids, such as

vases, shall be placed on the apparatus.

Do not allow foreign objects to get into the enclosure. If the

unit is exposed to moisture, or a foreign object gets into the

enclosure, immediately disconnect the power cord from the

wall. Take the unit to a qualified service person for inspec-

tion and necessary repairs.

Read all the instructions before connecting or operating the component.

Keep this manual so you can refer to these safety instructions.

Heed all warnings and safety information in these instructions and on the

product itself. Follow all operating instructions.

Clean the enclosure only with a dry cloth or a vacuum cleaner.

You must allow 10 cm or 4 inches of unobstructed clearance

around the unit.

 Do not place the unit on a bed, sofa, rug, or similar

surface that could block the ventilation slots. If the component is placed in

a bookcase or cabinet, there must be ventilation of the cabinet to allow

proper cooling.

Keep the component away from radiators, heat registers, stoves, or any

other appliance that produces heat.

The unit must be connected to a power supply only of the type and voltage

specified on the rear panel of the unit.

Connect the component to the power outlet only with the supplied

power  supply  cable  or  an  exact  equivalent.  Do  not  modify  the

supplied cable in any way. Do not attempt to defeat grounding and/or

polarization provisions. Do not use extension cords.

Do not route the power cord where it will be crushed, pinched, bent at severe

angles, exposed to heat, or damaged in any way. Pay particular attention

to the power cord at the plug and where it exits the back of the unit.

The power cord should be unplugged from the wall outlet if the unit is to

be left unused for a long period of time.

Immediately stop using the component and have it inspected and/or serviced

by a qualified service agency if:

•  The power supply cord or plug has been damaged.

•  Objects have fallen or liquid has been spilled into the unit.

•  The unit has been exposed to rain.

•  The unit shows signs of improper operation

•  The unit has been dropped or damaged in any way

Please use Class 2 Wiring when connecting the speaker terminals of the unit

to ensure proper insulation and minimize the risk of electrical shock.

Place the unit on a fixed, level surface strong enough to

support its weight. Do not place it on a moveable cart

that could tip over.

This symbol means that this unit is double insulated. An earth con-

nection is not required.

Rotel products are designed to comply with international di-

rectives on the Restriction of Hazardous Substances (RoHS) in

electrical and electronic equipment and the disposal of Waste

Electrical and  Electronic Equipment (WEEE). The crossed

wheelie bin symbol indicates compliance and that the  products

must be appropriately recycled or processed in accordance

with these directives.

�����

�����

�����

��

�����

�����

������

�����

������

�������

�����

������

����

�

���

�

���

������

����

��������

����

��

3

English

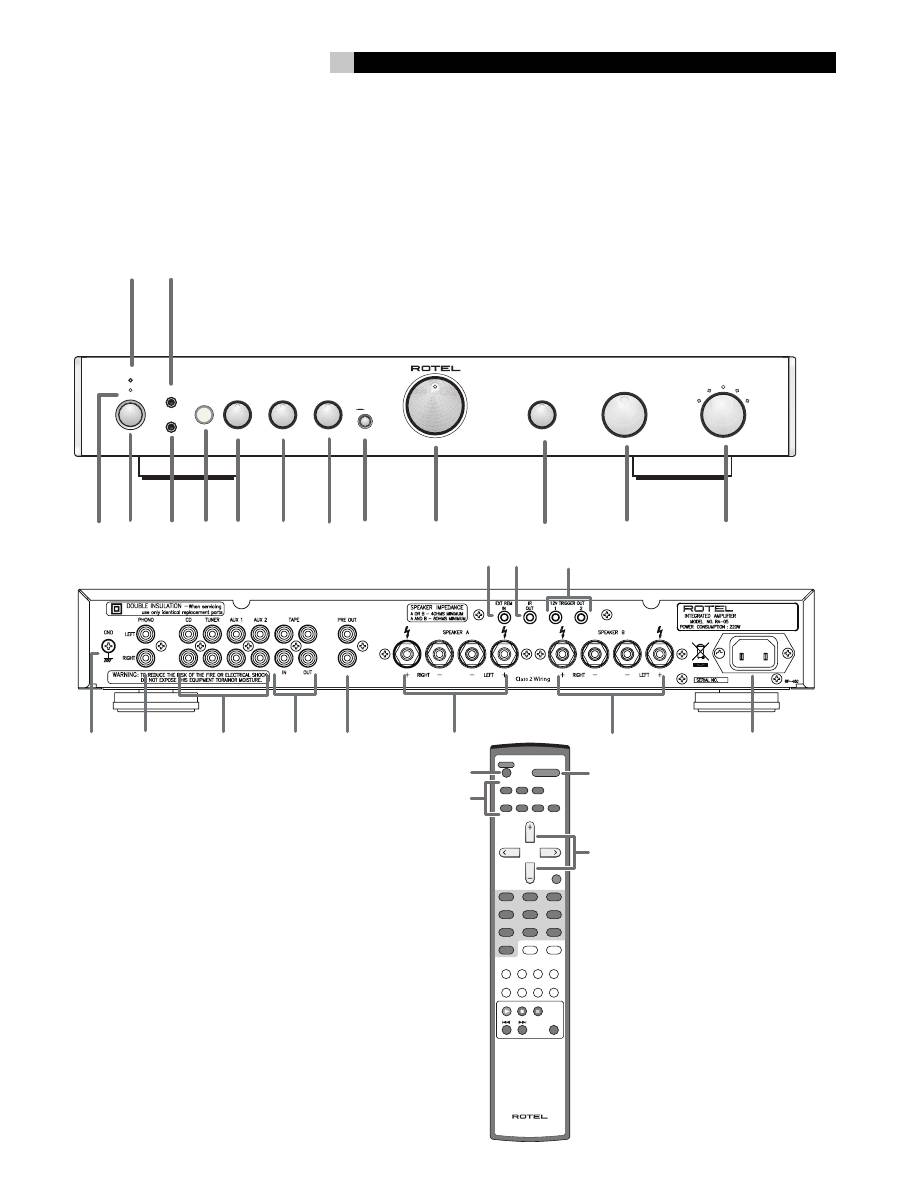

Figure 1:  Controls and Connections

Commandes et branchements

Bedienelemente und Anschlüsse

Pannello frontale e posteriore

Controles y Conexiones

De bedieningsorganen en de aansluitingen

Funktioner och anslutningar

Органы управления и разъемы

RR-AT94

10

POWER

PTY

TA

MEM  MONO

TP  DISPLAY

DIRECT  BAND

+ 10

RANDOM

1

2

3

4

5

6

7

8

0

9

PHO

AUX 1  AUX 2

TP 1

TP 2

T/P

CD

TUN

TUNING

VOLUME

MUTE

a

s

f

d

RA-05

H=60 mm

2

3

7 8 9 0

-

=

q

w

4

5

6

RA-05

AUX 1

AUX 2

CD

TUNER

PHONO

PHONES

MEDIA

PLAYER

BALANCE

POWER

SOURCE

TAPE

A

OFF

B

A+B

TREBLE

BASS

SPEAKERS

TONE

ON

18

28

1

[ ]

\

e

r

t

y

u

i

o

p

4

Figure 2:  Signal Input and Speaker Output Connections

Signaux d’entrée et branchements enceintes acoustiques

Signaleingang und Anschluss eines Lautsprecherpaares

Schema dei collegamenti

Conexiones para Entrada de Señal y Salida a las Cajas Acústicas

Het aansluiten van de lijnbronnen, een opname/weergaveapparaat en de luidsprekers

Anslutningar för ingångssignalerna och högtalarutgångarna

Подсоединение источников сигнала и акустических систем

RA-05

 Stereo Integrated Amplifier

Warning:

Turn off this unit and the entire system

before making connections!

Attention:

éteignez cet appareil et le système

complet avant d’effectuer le moindre

branchement !!

Warnung:

Schalten Sie dieses Gerät und das

gesamte System vor dem Anschließen

ab!

Attenzione:

Spegnete l’unità e l’intero sistema

prima di effettuare le connessioni!

¡Advertencia!

Antes de realizar cualquier tipo de

conexión, desactive este aparato y

el resto del equipo.

Waarschuwing:   Schakel dit apparaat en het gehele

systeem uit voordat u verbindingen

maakt!

Varning:

Stäng  av  denna  enhet  samt  hela

systemet innan anslutningar utförs!

Предупреждение:   Выключите устройство и всю систему

перед соединением!

5

About Rotel

A family whose passionate interest in music led

them to manufacture high fidelity components

of uncompromising quality founded Rotel over

40 years ago. Through the years that passion

has remained undiminished and the family goal

of providing exceptional value for audiophiles

and music lovers regardless of their budget, is

shared by all Rotel employees.

The engineers work as a close team, listening

to, and fine tuning each new product until it

reaches their exacting musical standards. They

are free to choose components from around

the world in order to make that product the

best they can. You are likely to find capacitors

from the United Kingdom and Germany, semi

conductors from Japan or the United States,

while toroidal power transformers are manu-

factured in Rotel’s own factory.

Rotel’s reputation for excellence has been

earned through hundreds of good reviews and

awards from the most respected reviewers in

the industry, who listen to music every day.

Their comments keep the company true to its

goal - the pursuit of equipment that is musical,

reliable and affordable.

All of us at Rotel, thank you for buying this

product and hope it will bring you many hours

of enjoyment.

Getting Started

Thank you for purchasing the Rotel RA-05

Stereo Integrated Amplifier. When used in a

high-quality music audio system, it will provide

years of musical enjoyment.

The RA-05 is a full featured, high performance

component. All aspects of the design have been

optimized to retain the full dynamic range and

subtle nuances of your music. The RA-05 has

a highly regulated power supply incorporat-

ing a Rotel custom-designed toroidal power

transformer. This low impedance power supply

has ample power reserves, which enables the

RA-05 to easily reproduce the most demand-

ing audio signals. This type of design is more

expensive to manufacture, but it is better for

the music.

The printed circuit boards (PCB) are designed

with Symmetrical Circuit Traces. This insures that

the precise timing of the music is maintained

and faithfully recreated. The RA-05 circuitry

uses metal film resistors and polystyrene or

polypropylene capacitors in important signal

paths. All aspects of this design have been

examined to ensure the most faithful music

reproduction.

The main functions of the RA-05 are easy to

install and use. If you have experience with

other stereo systems, you shouldn’t find any-

thing perplexing. Simply plug in the associated

components and enjoy.

The RR-AT94 Remote  Control

Some functions can be done with either the front

panel controls, or the supplied RR-AT94 remote

control. When these operations are described,

the call out number for both controls is shown.

For example, you can adjust the volume with

either the front panel Volume control

-

 or

the remote control buttons

f

.

See the “IR Inputs and Output” section for more

information on ways to expand the IR control

capabilities of your system.

NOTE:

Remove the batteries from the re-

mote control if it will not be used for a long

period of time. Do not leave run down bat-

teries in the remote control. Exhausted bat-

teries can leak corrosive chemicals which

will damage the unit.

NOTE:

 The RR-AT94 can be used to oper-

ate the basic function of other certain other

Rotel components, including Tuners, CD

Players and DVD Players.

To operate a Rotel Tuner —

1) Select the tuner function of the RR-AT94.

2) Press “Power” and “1” (RT-06) or “2” (RT-

940AX).

3) Press the key for Tuner operation.

To operate a Rotel CD Player —

Select the CD function of the RR-AT94

To operate a Rotel DVD Player —

Select the AUX 1 function of the RR-AT94.

English
