Инструкция к Ресиверу/Усилителю Rotel RA-04

Owner’s Manual

Manuel de l’utilisateur

Bedienungsanleitung

Manuale di Istruzioni

Manual de Instrucciones

Gebruiksaanwijzing

Instruktionsbok

ИНСТРУКЦИЯ

ПОЛЬЗОВАТЕЛЯ

RA-04

Stereo Integrated Amplifier

Amplificateur Intégré Stéréophonique

Stereo-Vollverstärker

Amplificatore Integrato Estereofonico

Amplificatore Integrato Stereo

Geïntegreerde Stereo Versterker

Integrerad Stereoförstärkare

Стерео

интегрированный

усилитель

RA-04

Stereo Integrated Amplifier

Important Safety Instructions

WARNING: There are no user serviceable parts inside.

Refer all servicing to qualified service personnel.

WARNING: To reduce the risk of fire or electric shock, be

sure that the apparatus shall not be exposed to dripping

or splashing and that no objects filled with liquids, such

as vases, shall be placed on the apparatus.

Do not allow foreign objects to get into the enclosure. If

the unit is exposed to moisture, or a foreign object gets

into the enclosure, immediately disconnect the power

cord from the wall. Take the unit to a qualified service

person for inspection and necessary repairs.

Read all the instructions before connecting or operating the component.

Keep this manual so you can refer to these safety instructions.

Heed all warnings and safety information in these instructions and on

the product itself. Follow all operating instructions.

Clean the enclosure only with a dry cloth or a vacuum cleaner.

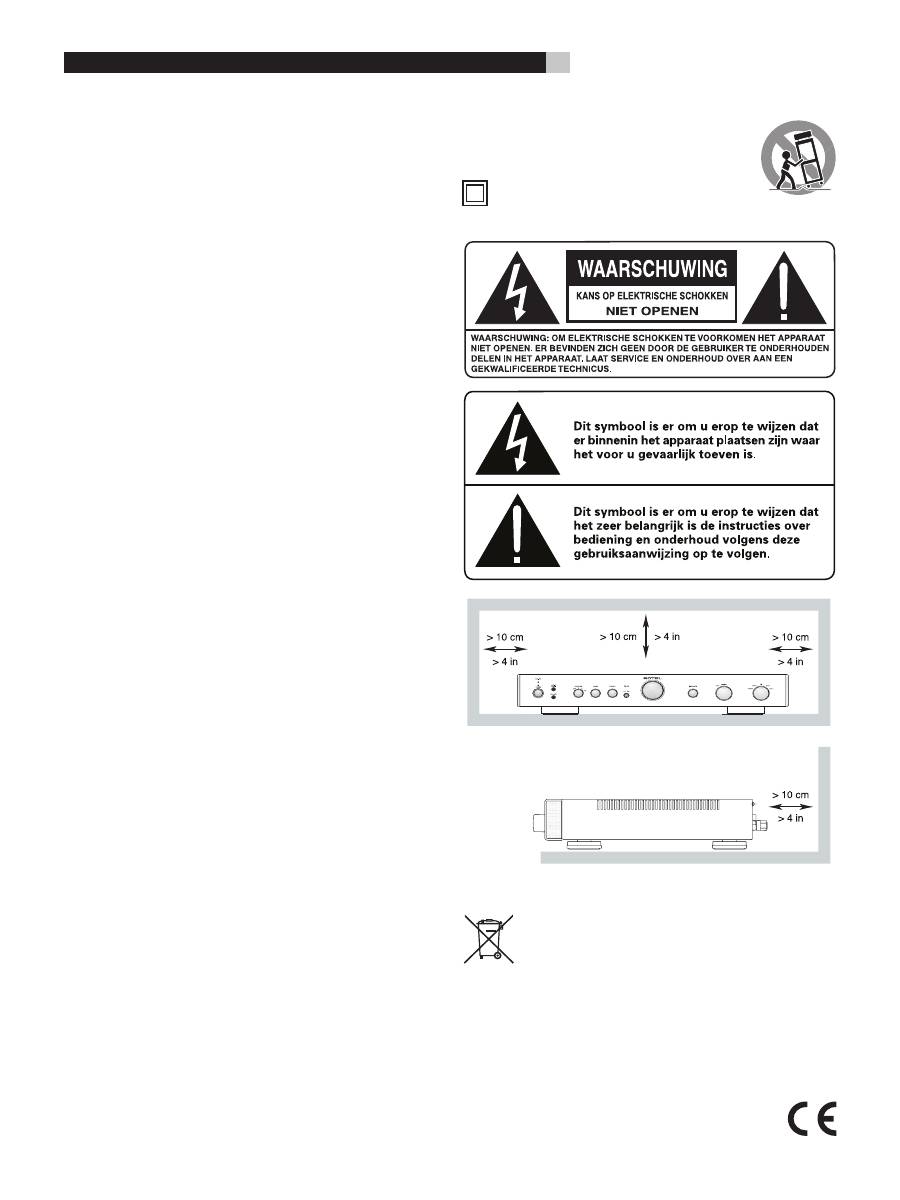

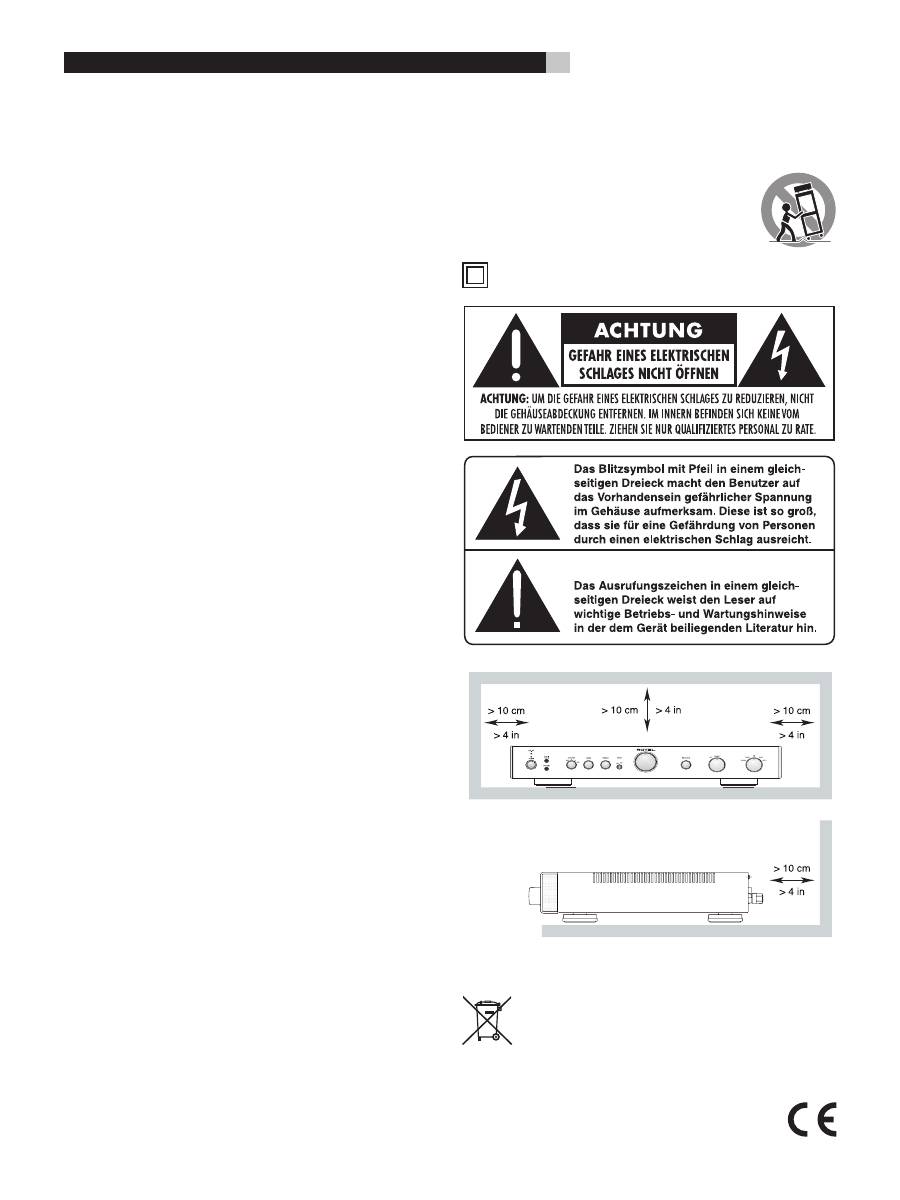

You must allow 10 cm or 4 inches of unobstructed clear-

ance around the unit.

Do not place the unit on a bed, sofa, rug,

or similar surface that could block the ventilation slots. If the component

is placed in a bookcase or cabinet, there must be ventilation of the

cabinet to allow proper cooling.

Keep the component away from radiators, heat registers, stoves, or

any other appliance that produces heat.

The unit must be connected to a power supply only of the type and

voltage specified on the rear panel of the unit.

Connect the component to the power outlet only with the supplied power

supply cable or an exact equivalent. Do not modify the supplied cable

in any way. Do not attempt to defeat grounding and/or polarization

provisions. Do not use extension cords.

Do not route the power cord where it will be crushed, pinched, bent

at severe angles, exposed to heat, or damaged in any way. Pay par-

ticular attention to the power cord at the plug and where it exits the

back of the unit.

Main plug is used as the mains disconnect device and shall remain

ready accessible.

The power cord should be unplugged from the wall outlet if the unit is

to be left unused for a long period of time.

Immediately stop using the component and have it inspected and/or

serviced by a qualified service agency if:

• The power supply cord or plug has been damaged.

• Objects have fallen or liquid has been spilled into the unit.

• The unit has been exposed to rain.

• The unit shows signs of improper operation

• The unit has been dropped or damaged in any way

Please use Class 2 Wiring when connecting the speaker terminals of

the unit to ensure proper insulation and minimize the risk of electrical

shock.

Place the unit on a fixed, level surface strong enough to support its

weight. Do not place it on a moveable cart that could tip over.

This symbol means that this unit is double

insulated. An earth connection is not

required.

Rotel products are designed to comply with international

directives on the Restriction of Hazardous Substances (RoHS)

in electrical and electronic equipment and the disposal of

Waste Electrical and Electronic Equipment (WEEE). The

crossed wheelie bin symbol indicates compliance and that

the products must be appropriately recycled or processed

in accordance with these directives.

English

1 3

2 456 7 8 9

Figure 1: Controls and Connections

Commandes et branchements

Bedienelemente und Anschlüsse

Pannello frontale e posteriore

Controles y Conexiones

De bedieningsorganen en de aansluitingen

Funktioner och anslutningar

Органы

управления

разъемы

Figure 2: Signal Input and Speaker Output Connections

Signaux d’entrée et branchements enceintes acoustiques

Signaleingang und Anschluß eines Lautsprecherpaares

Schema dei collegamenti

Conexiones para Entrada de Señal y Salida a las Cajas Acústicas

Het aansluiten van de lijnbronnen, een opname/weergaveapparaat en de luidsprekers

Anslutningar för ingångssignalerna och högtalarutgångarna

Подсоединение

источников

сигнала

акустических

систем

RA-04

Stereo Integrated Amplifier

SPEAKERS

R L

GND

RECORDER

CD PLAYER

PH0NO

R L

OUTPUT

R L

OUTPUT

R L

INPUT

About Rotel

A family whose passionate interest in music led

them to manufacture high fidelity components

of uncompromising quality founded Rotel over

40 years ago. Through the years that passion

has remained undiminished and the family goal

of providing exceptional value for audiophiles

and music lovers regardless of their budget, is

shared by all Rotel employees.

The engineers work as a close team, listening

to, and fine tuning each new product until it

reaches their exacting musical standards. They

are free to choose components from around

the world in order to make that product the

best they can. You are likely to find capacitors

from the United Kingdom and Germany, semi

conductors from Japan or the United States,

while toroidal power transformers are manu-

factured in Rotel’s own factory.

Rotel’s reputation for excellence has been

earned through hundreds of good reviews and

awards from the most respected reviewers in

the industry, who listen to music every day.

Their comments keep the company true to its

goal - the pursuit of equipment that is musical,

reliable and affordable.

All of us at Rotel, thank you for buying this

product and hope it will bring you many hours

of enjoyment.

Getting Started

Thank you for purchasing the Rotel RA-04

Stereo Integrated Amplifier. When used in a

high-quality music audio system, it will provide

years of musical enjoyment.

The RA-04 is a full featured, high performance

component. All aspects of the design have been

optimized to retain the full dynamic range and

subtle nuances of your music. The RA-04 has

a highly regulated power supply incorporat-

ing a Rotel custom-designed toroidal power

transformer. This low impedance power supply

has ample power reserves, which enables the

RA-04 to easily reproduce the most demand-

ing audio signals. This type of design is more

expensive to manufacture, but it is better for

the music.

The printed circuit boards (PCB) are designed

with Symmetrical Circuit Traces. This insures that

the precise timing of the music is maintained

and faithfully recreated. The RA-04 circuitry

uses metal film resistors and polystyrene or

polypropylene capacitors in important signal

paths. All aspects of this design have been

examined to ensure the most faithful music

reproduction.

The main functions of the RA-04 are easy to

install and use. If you have experience with

other stereo systems, you shouldn’t find any-

thing perplexing. Simply plug in the associated

components and enjoy.

English

Contents

Figure 1:

Pannello frontale e posteriore

Figure 2:

Schema dei collegament

Important Safety Instructions ..................2

Contents .................................................5

About Rotel ............................................5

Getting Started .......................................5

A Few Precautions

Placement

Cables

AC Power and Control ............................6

AC Power Input

Power Switch

and

Power Indicator

Input Signal Connections ..........................6

Phono Input

and Ground Connection

Line Level Inputs

Recorder Connections

........................

Preamp Outputs

................................7

Speaker Outputs

Speaker Selector Switch

.....................7

Speaker Selection

Speaker Wire Selection

Polarity and Phasing

Speaker Connection

Phones Output

..................................7

Media Player

....................................7

Audio Controls ........................................8

Volume Control

Balance Control

Tone On/Off Switch

Bass and Treble Controls

Function Control

Monitor Control

Protection Circuitry

Troubleshooting .......................................8

Power Indicator Is Not Lit

Fuse Replacement

No Sound

Specifications .........................................9

SPEAKERS

R L

GND

RECORDER

CD PLAYER

PH0NO

R L

OUTPUT

R L

OUTPUT

R L

INPUT

A Few Precautions

WARNING:

To avoid potential damage to

your system, turn off ALL the components in

the system when connecting or disconnect-

ing the loudspeakers or any associated com-

ponents. Do not turn the system components

back on until you are sure all the connec-

tions are correct and secure. Pay particular

attention to the speaker wires. There must

be no loose strands that could contact the

other speaker wires, or the chassis of the

amplifier.

Please read this manual carefully. It provides

information on how to incorporate the RA-04

into your system as well as information that

will help you get optimum sound performance.

Please contact your authorized Rotel dealer

for answers to any questions you might have.

In addition, all of us at Rotel welcome your

questions and comments.

Save the RA-04 shipping carton and all en-

closed packing material for future use. Shipping

or moving the RA-04 in anything other than

the original packing material may result in

severe damage to your amplifier.

Fill out and send in the owner’s registration

card packed with the RA-04. Also be sure

to keep the original sales receipt. It is your

best record of the date of purchase, which

you will need in the event warranty service is

ever required.

Placement

Like all audio components that handle low-

level signals, the RA-04 can be affected by

its environment. Avoid placing the RA-04 on

top of other components. Also avoid routing

audio signal cables near power cords. This

will minimize the chance it will pick up hum

or interference.

The RA-04 generates heat as part of its normal

operation. The heat sinks and ventilation open-

ings in the amplifier are designed to dissipate

this heat. The ventilation slots in the top cover

must be open. There should be 10 cm (4 inches)

of clearance around the chassis, and reason-

able airflow through the installation location,

to prevent the amplifier from overheating.

Remember the weight of the amplifier when

you select an installation location. Make sure

that the shelf or cabinet can support it. We

recommend installing the RA-04 in furniture

designed to house audio components. Such

furniture is designed to reduce or suppress

vibration which can adversely affect sound

quality. Ask your authorized Rotel dealer for

advice about component furniture and proper

installation of audio components.

Cables

Be sure to keep the power cords, digital signal

cables and regular audio signal cables in

your installation away from each other. This

will minimize the chance of the regular audio

signal cables picking up noise or interference

from the power cords or digital cables. Using

only high quality, shielded cables will also help

to prevent noise or interference from degrad-

ing the sound quality of your system. If you

have any questions see your authorized Rotel

dealer for advice about the best cable to use

with your system.

AC Power and Control

AC Power Input

The RA-04 does not draw high levels of current

from the power outlet. However, whenever pos-

sible, it should be plugged directly into a 2-pin

polarized wall outlet. Do not use an extension

cord. A heavy duty multi-tap power outlet strip

may be used if it (and the wall outlet) can handle

the current demanded by the RA-04 and all

the other components connected to it.

Your RA-04 is configured at the factory for the

proper AC line voltage in the country where

you purchased it (either 120 volts AC or 230

volts AC with a line frequency of either 50 Hz

or 60 Hz). The AC line configuration is noted

on a decal on the back panel.

NOTE:

Should you move your RA-04

amplifier to another country, it is possible

to reconfigure it for use on a different line

voltage. Do not attempt to perform this

conversion yourself. Opening the enclosure

of the RA-04 exposes you to dangerous

voltages. Consult a qualified service person

or the Rotel factory service department for

information.

If you are going to be away from home for an

extended period of time such as a month-long

vacation, it is a sensible precaution to unplug

your amplifier (as well as other audio and video

components) while you are away.

Power Switch

and Power Indicator

Press the front panel Power Switch button, to

turn the RA-04 on. The Power Indicator light is

illuminated when the RA-04 is on. Press Power

Switch button again to turn the RA-04 off.

Input Signal Connections

[See Figure 2.]

NOTE:

To prevent loud noises that neither

you nor your speakers will appreciate, make

sure the system is turned off when you make

any signal connections.

Phono Input

and

Ground Connection

Plug the cable from the turntable into the ap-

propriate left and right phono inputs. If the

turntable has a “ground” wire connect it to the

screw terminal to the left of the Phono inputs.

It will help prevent hum and noise.

Line Level Inputs

The CD, Tuner, and Aux inputs of the RA-04

are “line level” inputs. These are for connect-

ing components such as CD players, Hi Fi or

NICAM Stereo video cassette recorders, tuners,

Laser Disc players or the analog output from

a CD ROM drive.

The Left and Right channels are labeled and

should be connected to the corresponding

channels of the source component. The Left

connectors are white, the Right connectors

are red. Use high quality RCA cables for

connecting input source components to the

RA-04. Ask your authorized Rotel dealer for

advice about cables.

RA-04

Stereo Integrated Amplifier

Recorder Connections

[See Figure 2.]

The Tape inputs and outputs can be connected

to any record/playback device that accepts

standard line level analog input and output

signals. Typically that will be a conventional

tape recorder.

When connecting a recorder to the RA-04

remember that the outputs of the recorder must

be connected to the tape inputs of the RA-04.

Similarly the tape outputs of the RA-04 must

be connected to the inputs of the recorder. As

with other sources be sure to connect the Left

and Right channels of each device to the proper

channels on the associated components. Use

high quality connecting cables to prevent loss

of sound quality.

NOTE:

The Tape Outputs are not affected

by the Volume, Balance or Tone controls.

They receive a fixed level signal.

Preamp Outputs

The RA-04 has a set of preamp outputs.

The signal from the source selected with the

Function Selector is always available from

these outputs. Typically these outputs are

used to provide a signal to another integrated

amplifier or power amplifier, which is used to

drive remote speakers

NOTE:

Changes to the settings of the Vol-

ume, Balance or Tone controls affect the

signal from the Preamp Outputs.

Speaker Outputs

Speaker Selector Switch

[See Figure 2.]

The RA-04 has two sets of speaker outputs,

labeled “A”

and “B”

. The speaker

outputs are controlled by the switch

the front panel.

Speaker Selection

If only one set of speakers will be used at any

given time, the speakers may have an imped-

ance as low as 4 ohms. If there are times when

both the A and B speakers will be used, all

the speakers should have an impedance of 8

ohms or more. Speaker impedance ratings

are less than precise. In practice, very few

loudspeakers will present any problems for

the RA-04. See your authorized Rotel dealer

if you have any questions.

Speaker Wire Selection

Use insulated two-conductor stranded wire to

connect the RA-04 to the speakers. The size

and quality of the wire can have an audible

effect on the performance of the system. Stan-

dard speaker wire will work, but can result in

lower output or diminished bass response,

particularly over longer distances. In general,

heavier wire will improve the sound. For best

performance, you may want to consider special

high-quality speaker cables. Your authorized

Rotel dealer can help in the selection of cables

for your system.

Polarity and Phasing

The polarity – the positive/negative orientation

of the connections – for every speaker and

amplifier connection must be consistent so all

the speakers will be in phase. If the polarity

of one connection is reversed, bass output will

be very weak and stereo imaging degraded.

All wire is marked so you can identify the

two conductors. There may be ribs or a stripe

on the insulation of one conductor. The wire

may have clear insulation with different color

conductors (copper and silver). There may be

polarity indications printed on the insulation.

Identify the positive and negative conductors

and be consistent with every speaker and

amplifier connection.

Speaker Connection

Turn off all the components in the system before

connecting the speakers. The RA-04 has color-

coded binding post type speaker connectors on

the back panel (except in European Community

countries where their use is not permitted). These

connectors accept bare wire, connector lugs,

or dual banana type connectors.

Route the wire from the RA-04 to the speakers.

Give yourself enough slack so you can move

the components to allow access to the speaker

connectors. If you are using dual banana plugs,

connect them to the wires and then plug into the

backs of the binding posts. The thumbscrews

of the binding posts should be screwed in all

the way (clockwise).

If you are using terminal lugs, connect them

to the wires. If you are attaching bare wires

directly to the binding posts, separate the wire

conductors and strip the insulation from the end

of each conductor. Be careful not to cut into the

wire strands. Unscrew (turn counterclockwise)

the binding post thumbscrews. Place the connec-

tor lug or wire around the binding post shaft.

Turn the thumbscrews clockwise to clamp the

connector lug or wire firmly in place.

NOTE:

Be sure there are no loose wire

strands that could touch adjacent wires or

connectors.

Phones Output

The Phones output allows you to connect

headphones for private listening. This output

accommodates standard stereo phone (1/8”)

plugs. Plugging in a set of headphones does

not cut off the signal to the outputs. Use the

Speaker Selector to turn off the speakers. The

settings of the Function Selector and the Tape

Monitor Control determines which source is

heard. To listen to or monitor the component

connected to the Tape input set the Monitor

Control to the Tape position. For all other inputs

leave the Monitor Control in the Source position

and select the source you want to listen to with

the front panel Function Selector .

Media Player

A 3.5mm (1/8”) stereo input socket for a

“Media Player” is provided on the front of the

amplifier and is selected by setting the function

control to (AUX2). Any portable stereo cassette,

compact disc player or hard disc playback

device can be connected via this input. If

the device you are connecting has its output

via the headphone socket then note that you

must adjust the volume control on the player

for sound to be heard. Should the sound be

loud and distorted turn down the volume on

the player and if it is only just audible through

the speakers even when the amplifier volume

control is turned up fairly high then adjust the

volume control on the player.

NOTE:

When the 3.5mm (mimi jack) is inserted

into the Media Player socket the rear input called

AUX2 is disconnected. Removing the 3.5mm plug

from the Media player socket will allow the rear

AUX2 input to function.

English

Audio Controls

Volume Control

Turn the controls clockwise to increase the

volume, or counterclockwise to decrease the

volume.

Balance Control

The Balance Control adjusts the left-to-right

balance of the sound output. Normally the

control should be left in the center position.

In some situations, typically when the main

listening position is not ideally centered be-

tween the speakers, it may be necessary to

adjust the control to achieve proper left-to-right

balance. Turning the control counter-clockwise

shifts the sound balance to the left. Turning

the control clockwise shifts the sound balance

to the right.

Tone On/Off Switch

When the Tone Switch is in the Off position the

Bass and Treble Control (Tone Control) circuits

are bypassed to ensure the purest possible

sound. Leave the Tone Switch in the Off posi-

tion unless you want to use the Tone Controls.

Turn the Tone Switch to the On position if you

want to adjust the Tone Controls.

Bass and Treble Controls

When the Tone Switch is in the On position,

turning the Bass and Treble Controls adjusts the

tone balance of the sound. Turn the Controls

clockwise to increase the bass or treble output.

Turn the Controls counterclockwise to decrease

the bass or treble output.

A properly set up high-performance audio

system produces the most natural sound with

little or no adjustment of the tone controls. Use

these controls sparingly. Be particularly careful

when turning the controls up (clockwise). This

increases the power output in the bass or treble

range, increasing the load on the amplifier

and speakers.

Function Control

The Function control selects the input signal

source. The signal selected by the Function

control is the one you hear, as long as the

Monitor control is set to the Source postion.

(See the following section.) The signal selected

by the Function control also goes to Preamp

Outputs and the Tape Outputs. Turn the front

panel Listening Selector to the source you

want to listen to.

Monitor Control

When the Monitor Control is set to the Source

position, the signal you hear, and which goes

to the Preamp Outputs, is selected by the

Function Control. To listen to the signal from a

recorder connected to the Tape Inputs, set the

Monitor Control to the Tape position. When

the Monitor Control is in the Tape position,

the signal from the Tape Input also goes to the

Preamp Outputs.

The signal that goes to the Tape Output is always

selected by the Function Control. When you

are recording with a unit that has monitoring

capabilities, you can listen to the sound just

recorded by setting the Monitor Control to the

Tape position.

Protection Circuitry

The RA-04 has both thermal and over-current

protection circuitry that protects the amplifier

against damage in the event of extreme or faulty

operating conditions. The protection circuits

are independent of the audio signal and have

no impact on sonic performance. Instead, the

protection circuits monitor the temperature of

the output devices and shut down the amplifier

if temperatures exceed safe limits.

Most likely, you will never see this protection

circuitry in action. However, should a faulty

condition arise, the amplifier will stop play-

ing and the LED indicator on the front panel

will light up.

If this happens, turn the amplifier off. Let it

cool down for several minutes, and attempt to

identify and correct the problem that caused

the protection circuitry to engage. When you

turn the amplifier back on, the protection circuit

will automatically reset and the indicator LED

should go out.

In most cases, the protection circuitry activates

because of a fault condition such as shorted

speaker wires, or inadequate ventilation lead-

ing to an overheating condition. In very rare

cases, highly reactive or extremely low imped-

ance speaker loads could cause the protection

circuit to engage.

If the protection circuitry triggers repeatedly

and you are unable to isolate and correct the

faulty condition, contact your authorized Rotel

dealer for assistance in troubleshooting.

Troubleshooting

Most difficulties in audio systems are the result

of incorrect connections, or improper control

settings. If you encounter problems, isolate the

area of the difficulty, check the control settings,

determine the cause of the fault and make the

necessary changes. If you are unable to get

sound from the RA-04 refer to the suggestions

for the following conditions:

Power Indicator Is Not Lit

The Power Indicator should be lit whenever the

RA-04 is plugged into the wall power outlet

and the Power Switch is pushed in. If it does

not light, test the power outlet with another

electrical device, such as a lamp. Be sure the

power outlet being used is not controlled by

a switch that has been turned off.

Fuse Replacement

If another electrical device works when plugged

into the power outlet, but the Power Indicator

of the RA-04 does not light when plugged into

the same outlet and the Power Switch is pushed

in, it indicates that the internal power fuse may

have blown. If you believe this has happened,

contact your authorized Rotel dealer to get the

fuse replaced.

No Sound

Check the signal source to see if it is function-

ing properly. Make sure the cables from the

signal source to the RA-04 inputs are connected

properly. Be sure the Listening Selector is set

to the proper input. Check the wiring between

the RA-04 and the speakers.

RA-04

Stereo Integrated Amplifier

Specifications

Continuous Power Output

40 watts/ch

(20-20 kHz, < 0.03%, 8 ohms)

Total Harmonic Distortion (20Hz-20kHz)

< 0.03% at rated power, 1/2 power or 1 watt

Intermodulation Distortion (60 Hz : 7 kHz, 4:1)

< 0.03% at rated power, 1/2 power or 1 watt

Frequency Response

Phono Input

20Hz-15kHz, ±0.3dB

Line Level Inputs

10Hz-40kHz, ±1dB

Damping Factor (20-20,000 Hz, 8 ohms)

180

Input Sensitivity / Impedance

Phono Input

2.5mV / 47 kOhms

Line Level Inputs

150 mV / 24 kOhms

Input Overload

Phono Input

180mV

Line Level Inputs

Premp Output / Impedance

1V / 470 Ohms

Tone Controls - Bass / Treble

±6 dB at 100Hz / 10kHz

Signal to Noise Ratio (IHF “A” weighted)

Phono Input

80 dB

Line Level Inputs

100 dB

Power Requirements

USA Version

120 Volts, 60 Hz

European Version

230 Volts, 50 Hz

Power Consumption

220 Watts

Dimensions (W x H x D)

437 x 72 x 342 mm

x 2

x 13

”

Panel Height

60 mm / 2

”

Weight (net)

5.9 kg, 13 lbs.

All specifications are accurate at the time of printing.

Rotel reserves the right to make improvements without notice.

English

RA-04

Amplificateur Intégré Stéréophonique

Tous les appareils Rotel sont conçus en totale conformité

avec les directives internationales concernant les restric-

tions d’utilisation de substances dangereuses (RoHS) pour

l’environnement, dans les équipements électriques et élec-

troniques, ainsi que pour le recyclage des matériaux utilisés

(WEEE, pour Waste Electrical and Electronic Equipment).

Le symbole du conteneur à ordures barré par une croix

indique la compatibilité avec ces directives, et le fait que

les appareils peuvent être correctement recyclés ou traités

dans le respect total de ces normes.

Utilisez un câble de type Classe 2 pour la liaison avec les enceintes

acoustiques, afin de garantir une installation correcte et de minimiser

les risques d’électrocution.

Utilisez uniquement un support, meuble, rack, étagère

suffisamment solide pour supporter le poids de

l’appareil. N’utilisez pas de meuble mobile ou risquant

de se renverser.

Ce symbole signifie que cet appareil bénéficie d’une double

isolation électrique. Sa prise d’alimentation n’a pas besoin

d’être reliée à la terre ou à une masse particulière.

Instructions importantes

concernant la sécurité

ATTENTION : Il n’y a à l’intérieur aucune pièce susceptible

d’être modifiée par l’utilisateur. Adressez-vous impéra-

tivement à une personne qualifiée.

ATTENTION : Pour réduire tout risque d’électrisation ou

d’incendie, ne pas exposer l’appareil à une source humide,

ou à tout type de risque d’éclaboussure ou de renverse-

ment de liquide. Ne pas poser dessus d’objet contenant

un liquide, comme un verre, un vase, etc. Prenez garde

à ce qu’aucun objet ou liquide ne tombe à l’intérieur de

l’appareil par ses orifices de ventilation. Si l’appareil est

exposé à l’humidité ou si un objet tombe à l’intérieur,

débranchez-le immédiatement de son alimentation secteur,

et adressez-vous immédiatement et uniquement à une

personne qualifiée et agréée.

Tous les conseils de sécurité et d’installation doivent être lus avant de

faire fonctionner l’appareil. Conservez soigneusement ce livret pour le

consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés.

Suivez les instructions. Respectez les procédures d’installation et de

fonctionnement indiquées dans ce manuel.

L’appareil doit être nettoyé uniquement avec un chiffon sec ou un

aspirateur.

L’appareil doit être placé de telle manière que sa propre

ventilation puisse fonctionner, c’est-à-dire avec un espace

libre d’une dizaine de centimètres minimum autour de

lui.

Il ne doit pas être posé sur un fauteuil, un canapé, une couverture

ou toute autre surface susceptible de boucher ses ouïes d’aération ;

ou placé dans un meuble empêchant la bonne circulation d’air autour

des orifices d’aération.

Cet appareil doit être placé loin de toute source de chaleur, tels que

radiateurs, chaudières, bouches de chaleur ou d’autres appareils (y

compris amplificateurs de puissance) produisant de la chaleur.

Cet appareil doit être branché sur une prise d’alimentation secteur,

d’une tension et d’un type conformes à ceux qui sont indiqués sur la

face arrière de l’appareil.

Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à

un modèle équivalent. Ne pas tenter de modifier ou changer la prise.

Notamment, ne pas tenter de supprimer la prise de terre (troisième

broche de la prise) si celle-ci est présente. Si la prise n’est pas conforme

à celles utilisées dans votre installation électrique, consultez un électricien

agréé. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé,

écrasé ou détérioré sur tout son trajet, à ce qu’il ne soit pas mis en contact

avec une source de chaleur. Vérifiez soigneusement la bonne qualité

des contacts, à l’arrière de l’appareil comme dans la prise murale.

La prise d’alimentation secteur constitue le moyen radical de déconnexion

de l’appareil. Elle doit donc rester en permanence accessible.

L’appareil doit être immédiatement éteint, débranché puis retourné au

service après-vente agréé dans les cas suivants :

• Le câble d’alimentation secteur ou sa prise est endommagé.

• Un objet est tombé, ou du liquide a coulé à l’intérieur de

l’appareil.

• L’appareil a été exposé à la pluie.

• L’appareil ne fonctionne manifestement pas normalement.

• L’appareil est tombé, ou le coffret est endommagé.

Sommaire

Figure 1: Commandes et branchements

Figure 2: Signaux d’entrée et

branchements enceintes acoustiques 4

Instructions importantes

concernant la sécurité ............................10

Sommaire .............................................11

Au sujet de Rotel ..................................11

Pour démarrer ......................................11

Quelques précautions

Disposition

Câbles

Alimentation secteur et mise sous tension .. 12

Prise d’alimentation secteur

Indicateur de mise sous tension

interrupteur marche/mise en veille

Branchement des signaux en entrée .......12

Entrée Phono

et prise de masse

Entrées niveau Ligne

Branchements de l’enregistreur

.......12

Sorties préamplificateur

..................13

Sorties enceintes acoustiques

et sélecteur des enceintes

................13

Choix des enceintes

Choix de la section du câble d’enceintes

Polarité et mise en phase

Branchement des enceintes

Prise casque

....................................13

Media Player

..................................13

Commandes audio .................................14

Contrôle de volume

Contrôle de balance

Mise en/hors service des correcteurs

de timbre

Correcteurs de timbre grave et aigu

Sélecteur de source en écoute Function

Contrôle Monitor

Silence (Mute Control)

Entrées et sorties IR (infrarouge) ...........14

Entrée télécommande externe

Sortie IR

;

Prise de commutation TRIGGER 12 V

Circuit de protection

Problèmes de fonctionnement.................14

L’indicateur Power de mise sous tension ne

s’allume pas

Remplacement du fusible

Pas de son

Spécifications ........................................15

C’est une famille de passionnés de musique

qui a fondé Rotel, il y a maintenant plus

de 40 ans. Pendant toutes ces années, leur

passion ne s’est jamais émoussée et tous les

membres de la famille se sont toujours battus

pour fabriquer des appareils présentant un

exceptionnel rapport musicalité-prix, suivis

en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe

réduite, écoutant et peaufinant soigneusement

chaque appareil pour qu’il corresponde par-

faitement à leurs standards musicaux. Ils sont

libres de choisir n’importe quels composants

dans le monde entier, uniquement en fonction

de leur qualité. C’est ainsi que vous trouvez

dans les appareils Rotel des condensateurs

britanniques ou allemands, des transistors

japonais ou américains, tandis que tous les

transformateurs toriques sont directement

fabriqués dans une usine Rotel.

L’excellente réputation musicale des appareils

Rotel a été saluée par la plupart des maga-

zines spécialisés ; ils ont reçu d’innombrables

récompenses, et sont choisis par de nombreux

journalistes critiques du monde entier, parmi

les plus célèbres, ceux qui écoutent de la

musique

quotidiennement. Leurs commentaires restent

immuables : Rotel propose toujours des maillons

à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercie pour

l’achat de cet appareil, et souhaite qu’il vous

apporte de nombreuses heures de plaisir

musical.

Pour démarrer

Merci d’avoir acheté cet amplificateur stéréo

intégré Rotel RA-04. Il a été spécialement conçu

pour vous fournir des heures et des heures de

plaisir musical en tant que cœur d’une chaîne

haute-fidélité de très haute qualité.

Le RA-04 est un amplificateur intégré très

complet, de très hautes performances. Les

différents aspects de sa conception ont été

réalisés de manière à reproduire toute la dy-

namique comme les plus subtiles nuances de

la musique. Le RA-04 est entre autres équipé

d’une alimentation entièrement régulée, util-

isant un transformateur torique spécialement

fabriqué pour Rotel et des condensateurs «

slit-foil » également uniques en leur genre. La

faible impédance de cette alimentation assure

une énorme réserve de puissance, capable

de faire face aux exigences les plus élevées.

Cette conception est évidemment plus coûteuse,

mais elle est essentielle pour le respect de la

musique.

Les circuits imprimés possèdent des pistes

parfaitement symétriques. Elles préservent

ainsi parfaitement l’intégrité « temporelle » de

la musique. Les composants utilisés sont par

exemple des résistances à film métallique

et des condensateurs au polystyrène ou

polypropylène sur tous les points critiques

du trajet du signal. Les plus infimes détails

ont été analysés avec soin, afin que rien ne

vienne détruire l’exceptionnelle musicalité de

cet amplificateur.

Les principales fonctions du RA-04 sont faciles

à comprendre et à utiliser. Elles ne diffèrent

en rien de celles d’une chaîne haute-fidélité

traditionnelle. Branchez simplement les sources

et écoutez!

Français

Au sujet de Rotel

Quelques précautions

ATTENTION :

afin d’éviter tout dommage

à l’appareil, éteignez TOUS les maillons

du système avant de procéder au moindre

branchement d’un câble. Ne remettez pas les

appareils sous tension sans avoir vérifié que

tous les branchements ont été correctement

effectués. Vérifiez notamment les câbles des

enceintes acoustiques : il ne doit pas y avoir

de brins susceptibles de créer des courts-cir-

cuits d’une prise à l’autre, ou sur le boîtier de

l’amplificateur.

Veuillez lire ce manuel d’utilisation très soigneuse-

ment. Il vous donne toutes les informations néces-

saires aux branchements et fonctionnement du

RA-04. Si vous vous posez encore des questions,

n’hésitez pas à contacter immédiatement votre

revendeur agréé Rotel.

Conservez soigneusement l’emballage du RA-04.

Il constitue le meilleur et le plus sûr moyen pour

le transport futur de votre nouvel appareil, afin

d’éviter tout dommage sérieux à celui-ci.

Remplissez et envoyez le coupon d’enregistrement

fourni dans l’emballage du RA-04. Conservez la

facture de votre appareil : c’est la meilleure preuve

de votre propriété et de la date réelle d’achat.

Elle sera nécessaire pour mettre éventuellement

en jeu la garantie.

Disposition

Comme tous les appareils traitant des signaux

relativement faibles, le RA -04 est sensible à son

environnement immédiat. Évitez de le placer

sur d’autres maillons. Éloignez les câbles de

modulation sonore des câbles d’alimentation

secteur. Vous éviterez ainsi l’apparition éven-

tuelle de ronflements parasites.

Le RA-04 dégage un peu de chaleur pendant

son fonctionnement, ce qui est normal. Ne

posez donc pas d’autres maillons (ou objets)

sur lui. Ne bloquez pas ses ouïes supérieures

de refroidissement. Il doit y avoir environ 10 cm

de dégagement au-dessus de lui pour permettre

le bon fonctionnement de sa ventilation.

N’oubliez pas non plus, lors de son installa-

tion, qu’il s’agit d’un appareil relativement

lourd. L’étagère ou le support utilisés doivent

être suffisamment robustes et rigides : dans ce

domaine, le sens commun s’applique. Nous

vous recommandons d’ailleurs, à ce sujet,

d’acquérir un de ces meubles spécialement

conçus pour les chaînes haute-fidélité. Votre

revendeur vous donnera toutes les informations

nécessaires à ce sujet.

Câbles

Vérifiez que les câbles d’alimentation secteur

d’une part, les câbles de modulation analogique

d’autre part, et enfin les câbles transportant un

signal numérique soient bien éloignés les uns

des autres. Cela pour éviter toute interférence

susceptible de générer des bruits parasites.

N’utiliser que des câbles de très bonne qualité,

soigneusement blindés. Votre revendeur agréé

Rotel est en mesure de vous donner tous les

conseils nécessaires quant au choix de câbles

de bonne qualité.

Alimentation secteur et

mise sous tension

Prise d’alimentation secteur

Compte tenu de la puissance relativement

élevée qu’il peut délivrer, l’amplificateur RA-04

peut demander un courant très élevé et ainsi

être particulièrement exigeant vis-à-vis de

votre installation électrique. C’est pourquoi

nous vous conseillons très vivement de ne le

brancher que directement, dans une prise

murale munie de deux broches. N’utilisez pas

de câble rallonge. Une prise multiple pourra

éventuellement être utilisée, mais seulement si

elle possède la capacité en courant (ampères)

demandée par le RA-04 et les autres appareils

branchés dessus.

Votre RA-04 a été configuré en usine pour la

tension d’alimentation secteur du pays pour

lequel il est prévu (115 ou 230 volts, fréquence

50 ou 60 Hz). Cette valeur est indiquée sur

une étiquette, en face arrière.

NOTE :

si vous devez déménager dans

un autre pays, il est possible de modi-

fier l’alimentation du RA-04. Ne tentez pas

d’effectuer cette transformation vous-même.

Elle nécessite une intervention interne présent-

ant des risques d’électrocution si certaines

précautions ne sont pas respectées. Consultez

directement un revendeur agréé Rotel pour

connaître la procédure à suivre.

Si vous vous absentez pendant une longue péri-

ode (un mois ou plus), nous vous conseillons de

débrancher la prise murale d’alimentation.

Indicateur de mise sous

tension

et interrupteur

marche/mise en veille

Pressez la touche repérée « Power » pour mettre

le RA-04 en service. La diode corresponde

s’allume simultanément. Une seconde pression

sur cette même touche éteint le RA-04.

Branchement des signaux

en entrée

[Voir Figure 2]

NOTE :

Pour éviter tout bruit parasite suscep-

tible d’endommager les enceintes acoustiques,

assurez-vous que tout le système est éteint

avant d’effectuer le moindre branchement.

Entrée Phono

et prise de

masse

Branchez le câble en provenance de la platine

tourne-disque dans les prises appropriées

gauche et droite repérées Phono. Si la platine

TD possède un câble de masse, branchez

celui-ci dans la borne à vis spéciale à gauche

des prises Phono. Cela élimine un éventuel

ronflement.

Entrées niveau Ligne

Les entrées repérées CD, Tuner et Aux du RA-04

sont des entrées « Niveau Ligne ». Elles vous

permettent de brancher des sources comme les

lecteurs de CD, les magnétoscopes stéréo, les

tuners, les sections audio des lecteurs LaserDisc

ou de DVD, ou même la sortie analogique d’un

lecteur de CD-ROM..

Les canaux gauche et droit sont clairement

repérés et doivent être branchés sur les canaux

correspondants de chaque source. Les prises

gauches sont de couleur blanche, les prises

droites sont de couleur rouge. N’utilisez que

des câbles d’excellente qualité pour relier les

sources au RA-04. Contactez à ce sujet votre

revendeur agréé Rotel.

Branchements de

l’enregistreur

[Voir Figure 2]

Les entrées et sorties repérées Tape peuvent

être branchées sur n’importe quel enregistreur

acceptant et produisant des signaux audio

analogiques de niveau Ligne. Ce sera un

magnétophone à bandes, ou un magnétocas-

sette, ou un DAT ou MiniDisc utilisés sur leurs

entrées et sorties analogiques.

RA-04 Amplificateur Intégré Stéréophonique

Souvenez-vous que les sorties du RA-04 doivent

être branchées sur les entrées enregistrement

de l’enregistreur ; inversement, les entrées du

RA-04 seront reliées sur les sorties lecture de

l’enregistreur. Comme pour les autres maillons,

respectez les canaux gauche et droit et n’utilisez

que des câbles de très haute qualité.

NOTE:

Les sorties repérées Tape ne sont

pas affectées par les réglages de volume,

balance ou timbres. Elles reçoivent toujours

un signal fixe.

Sorties préamplificateur

Le RA-04 possède un jeu de prises de sortie

de sa section préamplificatrice. Le signal de

la source choisie via le sélecteur d’écoute «

Function » est envoyé en permanence sur cette

paire de prises. Il peut donc être utilisé par un

autre amplificateur intégré ou un amplificateur

de puissance, par exemple pour alimenter une

seconde paire d’enceintes acoustiques.

NOTE :

Des modifications des réglages

de volume, balance ou timbres affectent les

sorties préamplificatrices repérées “Preamp

Outputs”.

Sorties enceintes

acoustiques

sélecteur des enceintes

[Voir Figure 2]

Le RA-04 possède deux jeux de prises pour

deux paires d’enceintes acoustiques, l’un re-

péré « A »

et l’autre repéré « B »

. Le

choix de ces deux jeux de sorties est contrôlé

par le sélecteur d’enceintes acoustiques

en face avant.

Choix des enceintes

Si une seule paire d’enceintes acoustiques est

branchée sur le RA-04, ces enceintes peuvent

chacune avoir une impédance minimum de 4

ohms. Si deux paires sont branchées, à la fois

sur les prises A et B, chaque enceinte ne doit

pas présenter une impédance inférieure à 8

ohms. L’impédance des enceintes est souvent

indiquée de manière relativement peu précise.

En pratique, seules quelques rares modèles

d’enceintes risquent de présenter des problèmes

pour le RA-04. Consultez votre revendeur

agréé Rotel pour de plus amples informations

à ce sujet

Choix de la section du câble

d’enceintes

Utilisez du câble deux conducteurs isolé pour

relier le RA-04 aux enceintes. La taille et la

qualité du câble peuvent avoir de l’influence

sur les performances musicales. Un câble

standard fonctionnera, mais il peut présenter

des limitations quant à la dynamique réel-

lement reproduite ou à la qualité du grave,

surtout sur de grandes longueurs. En général,

un câble de plus fort diamètre entraîne une

amélioration du son. Pour des performances

optimales, penchez-vous sur l’offre en terme de

câbles de très haute qualité. Votre revendeur

agréé Rotel est en mesure de vous renseigner

efficacement à ce sujet.

Polarité et mise en phase

La polarité – autrement dit l’orientation correcte

du « + ” et du « - » pour chaque branchement

entre le RA-04 et les enceintes acoustiques

doit être respectée pour toutes les enceintes,

afin que celles-ci soient toutes en phase. Si la

phase d’une seule enceinte est inversée, il en

résultera un manque de grave sensible et une

dégradation importante de l’image stéréopho-

nique. Tous les câbles sont repérés afin que

vous puissiez identifier clairement leurs deux

conducteurs. Soit les câbles sont différents

(un cuivré, un argenté), soit la gaine est de

couleur différente (filet de couleur), soit elle est

gravée. Assurez-vous que vous repérez bien

le conducteur repéré pour toutes les liaisons,

et que vous respectez parfaitement la phase

sur toutes les enceintes acoustiques, par rap-

port à l’entrée.

Branchement des enceintes

Éteignez tous les appareils avant de brancher

les enceintes acoustiques. Le RA-04 possède

des prises rouges et noires repérées qui ac-

ceptent indifféremment du câble nu, des cosses

ou fourches spéciales, ou encore des fiches

banane (sauf en Europe, où les nouvelles

normes CE l’interdisent).

Tirez le câble depuis le RA-04 vers les en-

ceintes acoustiques. Prévoyez suffisamment

de longueur pour qu’il ne subisse aucune

contrainte sur toute sa longueur et que vous

puissiez déplacer les éléments sans qu’il soit

tendu (accès aux prises de l’amplificateur).

Si vous utilisez des fourches, insérez-les à fond

dans le logement offert par les prises et serrez

fermement. Si vous utilisez du fil nu, dénudez

tous les câbles sur une longueur suffisante, et

torsadez les brins de chaque conducteur de

telle manière qu’aucun brin ne puisse venir en

contact avec un autre d’un autre conducteur

(court-circuit). Suivant la taille des torsades,

insérez-les dans les trous centraux des prises

ou entourez-le autour des axes de celles-ci

(sens des aiguilles d’une montre). Dans tous

les cas, serrez fermement à la main les bornes

vissantes.

NOTE :

Vérifiez bien qu’il n’y ait aucun brin

qui vienne en contact avec des brins ou la

prise adjacente.

Prise casque

Cette prise est de type Jack 6,35 mm stéréo.

Utilisez un adaptateur pour des prises jack

plus petites 3,5 mm. Utilisez le sélecteur des

enceintes en face avant pour couper celles-ci

lorsque vous désirez écouter uniquement au

casque. Les réglages du sélecteur « Fonction » et

la commande du magnétophone Tape Monitor

déterminent la source réellement écoutée. Pour

écouter le maillon branché sur l’entrée repérée

Tape (magnétophone), placez la commande

Monitor sur la position « Tape ». Pour toutes les

autres entrées, laissez cette commande Moni-

tor sur sa position « Source », pour écouter la

source sélectionnée sur le sélecteur Fonction

de la face avant, ou pressez la touche de la

source désirée sur la télécommande.

Media Player

Une prise jack stéréo 3,5 mm pour « Lecteur

audio » (baladeur MP3, par exemple), est dis-

ponible sur la façade, et sélectionnée sur le sé-

lecteur de source en position AUX2. N’importe

quel lecteur de cassette portable, lecteur de

disque ou disque dur peut être branché sur

cette prise. N’oubliez pas, éventuellement,

de régler le niveau sonore sur cette source

portable pour le bon fonctionnement de cette

entrée. Si le son est trop fort, avec beaucoup de

distorsion, baissez le niveau sonore directement

sur cette source. Au contraire, augmentez le

volume sur la source si vous n’entendez que

très faiblement le son au travers des enceintes,

le bouton de volume du RA-04 étant déjà réglé

à une valeur élevée.

NOTE :

Lorsque vous insérez une prise jack

stéréo 3,5 mm, la commutation sur cette

prise est automatique entraînant simultané-

ment la coupure de la source éventuellement

branchée sur les prises repérées (AUX 2) en

face arrière.

Français

Commandes audio

Contrôle de volume

La rotation dans le sens des aiguilles d’une

montre du bouton de volume augmente le

niveau sonore, et la rotation dans le sens inverse

des aiguilles d’une montre le diminue.

Contrôle de balance

Ce contrôle permet d’ajuster la balance gauche-

droite du signal sonore. Normalement, cette

commande doit se trouver en position centrale,

à zéro. Dans certaines situations, générale-

ment lorsque la position d’écoute n’est pas

parfaitement centrée entre les deux enceintes

acoustiques, il peut être nécessaire de modifier

plus ou moins cet équilibre central. Une rota-

tion dans le sens contraire des aiguilles d’une

montre privilégie le canal de gauche. Dans

le sens des aiguilles d’une montre, le niveau

augmente sur le canal de droite.

Mise en/hors service des

correcteurs de timbre

Lorsque la touche de mise en/hors service des

correcteurs de timbre est pressée, les correcteurs

grave et aigu sont tout simplement mis hors

circuit afin de conserver la qualité de son la

plus pure possible. Nous vous conseillons,

en utilisation normale, de laisser toujours les

correcteurs de timbre hors circuit.

Correcteurs de timbre grave

et aigu

Lorsque le sélecteur de timbres est en position

« On », tourner les boutons de grave (Bass) et

d’aigu (Treble) permet de modifier l’équilibre

tonal. Une augmentation du grave et/ou de

l’aigu s’obtient en tournant le bouton dans le

sens des aiguilles d’une montre, et inversement

pour diminuer leur niveau respectif.

Un système de haute qualité, correctement réglé

et installé, ne nécessite pas normalement d’avoir

recours à une correction des timbres dans le

grave ou dans l’aigu. Utilisez ces correcteurs

avec parcimonie. Soyez particulièrement vigi-

lants si vous utilisez une correction maximum (à

fond dans le sens des aiguilles d’une montre).

Dans ce cas, vous augmentez très nettement

la demande en puissance pour l’amplificateur,

ce qui peut entraîner un fonctionnement à la

limite de leurs capacités pour l’amplificateur

comme pour les enceintes acoustiques.

Sélecteur de source en écoute

Function

Ce sélecteur repéré « Function » permet de

choisir la source que l’on désire écouter, et

celle qui est également envoyée sur les sor-

ties préampli tant que le contrôle Monitor

reste réglé sur sa position « Source ». (Voir le

paragraphe suivant). Le signal sélectionné via

cette touche Function est envoyé à la fois sur

les sorties Préampli et les sorties Enregistre-

ment (Tape Outputs). Tournez le sélecteur de

source de la façade sur la source que vous

désirez écouter.

Contrôle Monitor

Lorsque cette commande est laissée sur sa

position repérée « Source », le signal que

vous entendez est celui sélectionné sur la

commande Fonction (Function). Pour écouter

le signal en provenance d’un magnétophone

branché sur les prises « Tape », basculez le

contrôle Monitor sur sa position « Monitor ».

Ce signal est alors également envoyé sur les

sorties Préamplificateur (Preamp Outputs).

Le signal envoyé sur les prises repérées «

Tape Output » est toujours sélectionné par la

commande Function. Lorsque vous enregis-

trez avec un magnétophone disposant de la

fonction Monitoring (écoute directe pendant

l’enregistrement), vous pouvez écouter le

son qui vient tout juste d’être enregistré en

plaçant le contrôle Monitor sur cette position

« Monitor ».

Circuit de protection

Le RA-04 bénéficie à la fois d’une protection

thermique et d’une protection contre les sur-

charges en courant, permettant de protéger

l’amplificateur contre des conditions de fonc-

tionnement extrêmes. Ces circuits de protection

sont totalement indépendants du signal audio,

et n’ont donc aucune influence sur la qualité

sonore. Cependant, ces circuits contrôlent en

permanence la température des transistors

de sortie, et coupent l’amplificateur si cette

température dépasse certaines limites.

Dans la très grande majorité des cas, vous ne

verrez jamais ces circuits de protection entrer

en action. Cependant, si l’amplificateur détecte

un défaut de fonctionnement, il s’arrêtera de

fonctionner instantanément, et la diode LED

en face avant s’allumera.

Si cela arrive, éteignez immédiatement

l’amplificateur. Laissez-le refroidir pendant

plusieurs minutes, et tentez de détecter et de cor-

riger le problème ayant entraîné l’intervention

de la protection. Lorsque vous rallumerez

l’amplificateur, ses circuits de protection seront

automatiquement réinitialisés et la diode LED

s’éteindra.

Dans la plupart des cas, la protection entre en

jeu suite à un défaut de fonctionnement comme

un court-circuit entre deux câbles des enceintes

acoustiques, ou une ventilation insuffisante

dans une atmosphère très chaude. Dans de

très rares cas, des enceintes acoustiques à très

faible impédance ou présentant une charge très

réactive peuvent entraîner la mise en service

des protections.

Si ces circuits s’activent très souvent et que

vous ne parvenez pas à en déterminer la

cause, contactez votre revendeur agréé Rotel

pour assistance.

Problèmes de

fonctionnement

La majorité des problèmes survenant dans une

installation haute-fidélité est due à de mauvais

branchements, ou à une mauvaise utilisation

d’un ou de plusieurs maillons. Si le problème

est bien lié au RA-04, il s’agit très certainement

d’un mauvais branchement. Voici quelques

vérifications de base qui résolvent la majorité

des problèmes rencontrés :

L’indicateur Power de mise

sous tension ne s’allume pas

L’amplificateur RA-04 n’est pas alimenté par le

secteur. Vérifiez la position de l’interrupteur de

mise sous tension POWER (position ON). Vé-

rifiez la qualité des contacts du cordon secteur,

et l’alimentation réelle de la prise murale.

Remplacement du fusible

Si un autre appareil électrique fonctionne en

étant branché dans la même prise que le RA-04,

mais que la diode Standby de ce dernier ne

s’allume pas, le fusible de protection interne

doit être remplacé. Contactez votre revendeur

agréé Rotel qui remplacera immédiatement

ce fusible.

Pas de son

Vérifiez qu’un signal sort bien de la source

sélectionnée. Vérifiez le bon branchement

des câbles entre la source et l’amplificateur.

Vérifiez que le sélecteur Function est bien

positionné sur la source voulue. Vérifiez aussi

les câbles entre l’amplificateur et les enceintes

acoustiques.

RA-04 Amplificateur Intégré Stéréophonique

Français

Spécifications

Puissance de sortie continue

40 watts/canal

(20 – 20 000 Hz, DHT < 0,03 %, 8 ohms)

Distorsion harmonique totale (20 – 20 000 Hz)

< 0,03 %, puissance maxi, 1/2 puissance ou 1 watt

Distorsion d’intermodulation

< 0,03 %, puissance maxi, 1/2 puissance ou 1 watt

(60 Hz : 7 kHz, 4 : 1)

Réponse en fréquence

Entrée Phono

20 Hz – 15 kHz ± 0,3 dB

Entrées niveau Ligne

10 Hz – 40 kHz ± 1 dB

Facteur d’amortissement

180

(20 – 20 000 Hz, 8 ohms)

Sensibilité/impédance d’entrée

Entrée Phono

2,5 mV/47 kilohms

Entrées niveau Ligne

150 mV/24 kilohms

Saturation en entrée

Entrée Phono

180 mV

Entrées niveau Ligne

5 volts

Sortie préamplificateur/Impédance

1 V/470 ohms

Correcteurs grave-aigu

± 6 dB à 100 Hz/10 kHz

Rapport signal/bruit (IHF pondéré A)

Entrée Phono

80 dB

Entrées niveau Ligne

100 dB

Alimentation

120 volts, 60 Hz (USA) ou

230 volts, 50 Hz (Europe)

Consommation

220 watts maximum

Dimensions (L x H x P)

437 x 72 x 342 mm

Hauteur de la façade (pour montage en rack)

60 mm

Poids (net)

5,9 kg

Toutes les spécifications sont certifiées exactes au moment de l’impression.

Rotel se réserve le droit d’apporter des améliorations sans préavis.

RA-04

Stereo-Vollverstärker

Rotel-Produkte entsprechen den internationalen Richtlinien

über die Beschränkung der Verwendung bestimmter ge-

fährlicher Stoffe in Elektro- und Elektronikgeräten (Restric-

tion of Hazardous Substances (kurz RoHS genannt)) und

über Elektro- und Elektronik-Altgeräte (Waste Electrical

and Electronic Equipment (WEEE)). Die durchgestrichene

Mülltonne steht für deren Einhaltung und besagt, dass die

Produkte ordnungsgemäß recycelt oder diesen Richtlinien

entsprechend entsorgt werden müssen.

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befinden sich keine vom

Bediener zu wartenden Teile. Alle Service- und War-

tungsarbeiten müssen von qualifiziertem Fachpersonal

durchgeführt werden.

Vorsicht: Dieses Gerät darf nur in trockenen Räumen

betrieben werden. Zum Schutz vor Feuer oder einem

elektrischen Schlag dürfen keine Flüssigkeiten in das

Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten

Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu

vermeiden. Sollte dieser Fall trotzdem einmal eintreten,

trennen Sie das Gerät sofort vom Netz. Lassen Sie es von

einem Fachmann prüfen und die notwendigen Reparatu-

rarbeiten durchführen.

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes

genau durch. Sie enthält wichtige Sicherheitsvorschriften, die unbedingt

zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass

sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät

müssen genau beachtet werden. Dadurch können Personen- und Sach-

schäden vermieden werden. Außer den in der Bedienungsanleitung

beschriebenen Handgriffen sind vom Bediener keine Arbeiten am

Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder

einem Staubsauger.

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum

von 10 cm gewährleistet ist.

Stellen Sie das Gerät weder auf ein

Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöff-

nungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal

oder in einem Schrank untergebracht werden, wenn eine ausreichende

Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper,

Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspan-

nung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspan-

nung ist an der Rückseite des Gerätes angegeben.

Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen

Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netz-

kabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder

Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine

zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie

keine Verlängerungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können

(z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere

Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen

des Gerätes geboten.

Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen,

ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt

betrieben werden.

Ist das Gerät z.B. während des Transports über längere Zeit Kälte aus-

gesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf

Raumtemperatur erwärmt hat und das Kondenswasser verdunstet ist.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachper-

sonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,

• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,

• das Gerät Regen ausgesetzt war,

• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche

Leistungsminderung aufweist,

• das Gerät hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine

ordnungsgemäße Installation zu gewährleisten und die Gefahr einee

elektrischen Schlages zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene

Unterlage. Es sollte weder auf beweglichen Unterlagen

noch Wagen oder fahrbaren Untergestellen transportiert

werden.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es

muss daher nicht geerdet werden.

Inhaltsverzeichnis

Abb. 1: Bedienelemente und Anschlüsse

Abb. 2: Signaleingang und Anschluß eines

Lautsprecherpaares

Wichtige Sicherheitshinweise .................16

Inhaltsverzeichnis .................................17

Die Firma Rotel .....................................17

Zu dieser Anleitung ...............................17

Einige Vorsichtsmaßnahmen

Aufstellung des Gerätes

Kabel

Netzspannung und Bedienung .................18

Netzeingang

POWER-Schalter

und

POWER-LED

Eingangssignalanschlüsse .......................18

Phono-Eingang

und

Erdungsanschluß

Hochpegeleingänge

Tape-Anschlüsse

.............................19

Preamp-Ausgänge

...........................19

Lautsprecherausgänge

Lautsprecherwahlschalter

...................19

Auswahl der Lautsprecher

Auswahl der Lautsprecherkabel

Polarität und Phasenabgleich

Anschließen der Lautsprecher

Kopfhörerbuchse

.............................20

Media Player-Anschluss

...................20

Bedienelemente .....................................20

Lautstärkeregelung

Balance-Regler

Klangregelung

Tiefen- und Höhenregler

Function-Wahlschalter

Monitor-Wahlschalter

Bei Störungen .......................................21

Die Betriebsanzeige leuchtet nicht

Austauschen der Sicherung

Kein Ton

Schutzschaltung

...............................20

Technische Daten ...................................21

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren

von einer Familie gegründet, deren Interesse

an Musik so groß war, dass sie beschloss,

hochwertigste HiFi-Produkte herzustellen und

Musikliebhabern ungeachtet ihres Geldbeutels

einen außergewöhnlichen Wert zukommen zu

lassen. Ein Ziel, das von allen Rotel-Angestellten

verfolgt wird.

Die Ingenieure arbeiten als Team eng zusam-

men. Sie hören sich jedes neue Produkt an

und stimmen es klanglich ab, bis es den

gewünschten Musikstandards entspricht. Die

eingesetzten Bauteile stammen aus verschie-

denen Ländern und wurden ausgewählt, um

das jeweilige Produkt zu optimieren. So fin-

den Sie in Rotel-Geräten Kondensatoren aus

Großbritannien und Deutschland, Halbleiter

aus Japan oder den USA und direkt bei Rotel

gefertigte Ringkerntransformatoren.

Rotels guter Ruf wird durch hunderte von

Testerfolgen von den angesehensten Testern

der Branche, die jeden Tag Musik hören, un-

termauert. Die Ergebnisse beweisen, dass das

Unternehmen sein Ziel konsequent verfolgt hat,

mit Equipment hoher Musikalität und Zuverläs-

sigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke

Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den Rotel-Ste-

reo-Vollverstärker RA-04 entschieden haben.

Dieses einzigartige Gerät kann optimal in

jedem hochwertigen Audiosystem eingesetzt

werden.

Der RA-04 überzeugt durch höchste Wieder-

gabequalität und ist mit einer Vielzahl von

Ausstattungsmerkmalen ausgestattet. Bei seiner

Entwicklung wurde besonderer Wert darauf

gelegt, den kompletten Dynamikbereich und

feinste Nuancen der Musik wiederzugeben. Der

RA-04 überzeugt mit einem großzügig dimen-

sionierten Netzteil mit Ringkerntransformator.

Dieses niederohmige Netzteil hat extreme

Leistungsreserven, die es dem Vollverstärker

ermöglichen, die anspruchsvollsten Musiksig-

nale zu verarbeiten. Zwar ist diese Konstruktion

teurer in der Herstellung, die Musikwiedergabe

jedoch profitiert davon deutlich.

Die Signalwege sind streng symmetrisch

gehalten, um Laufzeitunterschiede in den

Kanälen zu verhindern. Auf der Platine werden

Metallfilmwiderstände und Polystyrol- bzw.

Polypropylenkondensatoren eingesetzt, die die

Signale klanggetreu übertragen. Alle Aspekte

dieser Konstruktion dienen nur dem Ziel der

möglichst originalgetreuen Wiedergabe von

Musik.

Der RA-04 ist einfach zu installieren und zu

bedienen. Sollten Sie bereits Erfahrung mit

der Installation anderer Stereosysteme haben,

dürften keinerlei Probleme auftreten. Schließen

Sie einfach die gewünschten Geräte an und

genießen Sie die Musik.

Deutsch

Einige Vorsichtsmaßnahmen

WARNUNG:

Um eine Beschädigung des Sys-

tems zu vermeiden, sollten Sie ALLE Geräte des

Systems abschalten, bevor Sie die Lautsprecher

oder sonstige Komponenten anschließen bzw.

trennen. Schalten Sie die Geräte erst wieder ein,

wenn alle Anschlüsse ordnungsgemäß hergestellt

worden sind. Achten Sie dabei besonders auf

die Lautsprecherkabel oder das Gehäuse des

Verstärkers.

Lesen Sie sich die Bedienungsanleitung bitte

vor der Inbetriebnahme genau durch. Neben

grundsätzlichen Installations- und Bedienung-

shinweisen (bitte beachten Sie auch die Sicher-

heitshinweise am Anfang der Bedienungsan-

leitung) enthält sie allgemeine Informationen,

die Ihnen helfen werden, Ihr System mit seiner

maximalen Leistungsfähigkeit zu betreiben.

Bitte setzen Sie sich bei etwaigen Fragen

mit Ihrem autorisierten Rotel-Fachhändler in

Verbindung.

Bewahren Sie den Versandkarton und das

übrige Verpackungsmaterial des RA-04 für

einen eventuellen späteren Einsatz auf. Der

Versand oder Transport des Vollverstärkers

in einer anderen als der Originalverpackung

kann zu erheblichen Beschädigungen des

Gerätes führen.

Schicken Sie die Ihrem Vollverstärker beilieg-

ende Garantieanforderungskarte ausgefüllt an

den Rotel-Distributor in Ihrem Land. Bewahren

Sie bitte die Original-Kaufquittung auf. Sie

belegt am besten das Kaufdatum, das für Sie

wichtig wird, sobald Sie eine Garantieleistung

in Anspruch nehmen.

Aufstellung des Gerätes

Wie bei allen anderen Audiokomponenten

auch, kann die Signalqualität des RA-04 durch

andere Geräte beeinträchtigt werden. Stellen

Sie den RA-04 daher nicht auf andere Geräte.

Auch sollten die Audiosignalkabel nicht neben

den Netzkabeln verlaufen, um Rauschen oder

Interferenzen zu vermeiden.

Der RA-04 erwärmt sich während des Be-

triebes. Die entstehende Wärme kann unter

normalen Bedingungen über die Kühlrippen

und Ventilationsöffnungen abgeführt werden.

Die Ventilationsöffnungen an der Oberseite

dürfen nicht verdeckt werden. Um das Gerät

muss ein Freiraum von 10 cm und am Auf-

stellungsort eine ausreichende Luftzirkulation

gewährleistet sein, um einer Überhitzung des

Vollverstärkers vorzubeugen.

Berücksichtigen Sie beim Aufstellen das Gewicht

des Vollverstärkers. Wir empfehlen, ihn in

entsprechendem HiFi-Mobiliar unterzubringen.

HiFi-Mobiliar ist so ausgelegt, dass klangbee-

inträchtigende Erschütterungen gedämpft bzw.

unterdrückt werden. Lassen Sie sich von Ihrem

autorisierten Rotel-Fachhändler in Bezug auf

HiFi-Mobiliar und die optimale Aufstellung

von Audiokomponenten beraten.

Kabel

Achten Sie bitte darauf, dass Netz-, Digital- und

die normalen Audiosignalkabel separat ver-

laufen. Dies minimiert die Wahrscheinlichkeit,

dass Netz- bzw. Digitalkabel die Signale der

Analogkabel stören. Wir empfehlen, hoch-

wertige abgeschirmte Kabel zu verwenden.

Wenden Sie sich bei etwaigen Fragen zu

den optimalen Kabeln für Ihr System an Ihren

autorisierten Rotel-Fachhändler.

Netzspannung und

Bedienung

Netzeingang

DDer RA-04 benötigt keine großen Strom-

mengen. Dennoch sollte er direkt an eine

Wandsteckdose angeschlossen werden. Ver-

wenden Sie kein Verlängerungskabel. Eine

hochbelastbare Mehrfachsteckdose kann einge-

setzt werden, wenn sie (und die Wandsteckdo-

se) ausreichende Strommengen für den RA-04

sowie die anderen an sie angeschlossenen

Komponenten liefern kann.

Der RA-04 wird von Rotel so eingestellt, dass er

der in Ihrem Land üblichen Wechselspannung

von 230 Volt entspricht. Die Einstellung ist an

der Geräterückseite angegeben.

Hinweis:

Sollten Sie mit Ihrem RA-04 in ein

anderes Land umziehen, kann die Einstellung

geändert werden, so dass das Gerät mit einer

anderen Netzspannung betrieben werden

kann. Versuchen Sie auf keinen Fall, diese

Änderung selber vorzunehmen. Durch Öffnen

des Gehäuses setzen Sie sich gefährlichen

Spannungen aus. Ziehen Sie hierzu stets

qualifiziertes Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Ur-

laubsreise, für längere Zeit nicht zu Hause, sollten

Sie Ihren Vollverstärker (ebenso wie alle anderen

Audio- und Videokomponenten) während Ihrer

Abwesenheit vom Netz trennen.

POWER-Schalter

und

POWER-LED

Der POWER-Schalter befindet sich an der

Gerätefront des RA-04. Drücken Sie ihn

zum Einschalten des Gerätes. Die LED über

dem Schalter beginnt zu leuchten. Durch

erneutes Drücken wird der Vollverstärker

ausgeschaltet.

Eingangssignalanschlüsse

(siehe Figure (Abb.) 2)

Hinweis:

Beim Verkabeln und Anschließen

sollten die Geräte generell abgeschaltet sein.

Phono-Eingang

und

Erdungsanschluß

Verbinden Sie das vom Plattenspieler kom-

mende Kabel mit dem linken und rechten

Phonoeingang. Besitzt der Plattenspieler ein

Erdungskabel, verbinden Sie dieses Kabel

mit der Klemme links neben den Phonoe-

ingängen. Das hilft, Brummen und Rauschen

zu vermeiden.

Hochpegeleingänge

Bei den mit CD, Tuner und Aux gekennzeich-

neten Eingängen des RA-04 handelt es sich

um Hochpegeleingänge. Diese dienen zum

Anschluss von Geräten wie CD-Playern, HiFi-

oder NICAM-Stereo-Video-Cassettenrecordern,

Tunern für Audio und Video, Laserdisc-Playern

oder dem Analogausgang eines CD-ROM-

Laufwerkes.

Die linken und rechten Kanäle sind gekenn-

zeichnet und an die entsprechenden Kanäle

der Quellkomponenten anzuschließen. Wir

empfehlen Ihnen, zum Anschluss der Ein-

gangsquellen an den RA-04 hochwertige

Cinch-Kabel zu verwenden. Lassen Sie sich

diesbezüglich von Ihrem autorisierten Rotel-

Fachhändler beraten.

RA-04

Stereo-Vollverstärker

Tape-Anschlüsse

(siehe Figure (Abb.) 2)

Die mit TAPE gekennzeichneten Ein- und

Ausgänge können an jedes beliebige Auf-

nahme- und Wiedergabegerät angeschlossen

werden, das analoge Hochpegel-Ein- und

Ausgangssignale verarbeiten kann. Norma-

lerweise wird dies ein herkömmlicher Casset-

tenrecorder sein.

Denken Sie beim Anschluss eines Recorders

an den RA-04 daran, dass die Ausgänge des

Recorders mit den TAPE-Eingängen verbunden

werden müssen. Dementsprechend sind die

TAPE-Ausgänge des RA-04 mit den Eingän-

gen des Recorders zu verbinden. Stellen Sie,

wie bei den anderen Quellen auch, sicher,

dass die linken und rechten Kanäle zu jedem

Gerät mit den entsprechenden Kanälen der

angeschlossenen Komponenten verbunden

werden. Verwenden Sie hochwertige Verbin-

dungskabel, um eine optimale Klangqualität

zu gewährleisten.

HINWEIS:

Der Signalpegel der TAPE-Aus-

gänge wird durch das Einstellen der Laut-

stärke, der Balance und der Klangregelung

nicht verändert.

Preamp-Ausgänge

Der RA-04 verfügt an der Rückseite über zwei

mit PREOUT gekennzeichnete Ausgänge.

An diesen Ausgängen steht das Signal der

gewählten Quelle jederzeit zur Verfügung. In

der Regel wird ein anderer Vollverstärker oder

eine Endstufe daran angeschlossen.

HINWEIS:

Der Signalpegel der Preamp-

Ausgänge wird durch das Einstellen der Laut-

stärke, der Balance und der Klangregelung

verändert.

Lautsprecherausgänge

Lautsprecherwahlschalter

(siehe Figure (Abb.) 2)

Der RA-04 verfügt an der Rückseite über zwei

Paar mit „A“

und „B“

gekennzeichnete

Lautsprecherausgänge. Über den Lautspre-

cherwahlschalter

an der Gerätefront

kann eingestellt werden, welche Lautsprecher

spielen sollen.

Auswahl der Lautsprecher

Wir empfehlen, an den RA-04 Lautsprecher

mit einer nominalen Impedanz von mindestens

4 Ohm anzuschließen. Beim Betrieb mehrerer

parallel geschalteter Lautsprecherpaare sollten

Sie einige Vorsicht walten lassen, da sich die

effektive, vom Verstärker wahrgenommene

Impedanz verringert. Beim Betrieb von zwei

Paar 8-Ohm-Lautsprechern beträgt die Last

für den Verstärker 4 Ohm. Werden mehrere

parallel geschaltete Lautsprecher angeschlos-

sen, empfehlen wir, Lautsprecher mit einer

nominalen Impedanz von 8 Ohm einzusetzen.

Die Angaben bezüglich der Impedanz von

Lautsprechern sind oft ungenau. In der Praxis

gibt es nur bei sehr wenigen Lautsprechern

Probleme beim Betrieb mit dem RA-04. Wenden

Sie sich bei Fragen bitte an Ihren autorisierten

Rotel-Fachhändler..

Auswahl der

Lautsprecherkabel

Verbinden Sie den RA-04 und die Lautsprecher

über ein isoliertes, zweiadriges Lautsprecherka-

bel. Aufbau und Qualität des Kabels können

hörbare Effekte auf die Musikwiedergabe

haben. Standard-„Klingeldraht“ wird funktio-

nieren, jedoch können vor allem bei größeren

Kabellängen Leistungsverluste und eine unglei-

chmäßige Wiedergabe des Frequenzspektrums

das Ergebnis sein. Allgemein gilt, dass Kabel

mit größerem Querschnitt eine verbesserte

Wiedergabequalität gewährleisten. Für höchste

Wiedergabequalität sollten Sie die Benutzung

von speziellen, hochwertigen Lautsprecherka-

beln erwägen. Ihr autorisierter Rotel-Fach-

händler wird Ihnen bei der Auswahl dieser

Lautsprecherkabel gerne weiterhelfen..

Polarität und Phasenabgleich

Die Polarität – die positive/negative Ausrich-

tung der Anschlüsse – muss für jede Laut-

sprecher-/Verstärkerverbindung phasengleich

sein. Wird die Polarität einer Verbindung

irrtümlicherweise umgekehrt, führt dies zu

einem unausgewogenen Klangbild mit schwa-

chen Bässen.

Die Kabel sind zur Identifizierung geken-

nzeichnet. So kann die Isolationsschicht eines

Leiters gerippt oder ein Leiter mit einem Streifen

markiert sein. Das Kabel kann verschieden-

farbige Leiter (Kupfer und Silber) besitzen

und von einer transparenten Isolationsschicht

umgeben sein. Bei anderen Kabeln wird die

Polaritätsangabe auf die Isolationsschicht ge-

druckt. Unterscheiden Sie zwischen positiven

und negativen Leitern und achten Sie bei jeder

Lautsprecher- und Verstärkerverbindung auf

die gleiche Polung.

Anschließen der Lautsprecher

Schalten Sie zunächst alle zum System gehören-

den Geräte ab. An die Anschlussklemmen des

RA-04 können blanke Drähte oder Kabelschuhe

angeschlossen werden.

Führen Sie das Kabel vom RA-04 zu den

Lautsprechern. Lassen Sie sich genügend

Raum, damit Sie die Komponenten bewegen

können und so einen freien Zugang zu den

Lautsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen verbin-

den Sie diese mit den Kabeln, stecken die Kabel-

schuhe hinten unter die Anschlussklemmen und

drehen die Klemmen im Uhrzeigersinn fest.

Sollten die Lautsprecherkabel direkt (ohne

Kabelschuhe) an die Lautsprecherklemmen

angeschlossen werden, so entfernen Sie an den

Kabelenden ca. 15 mm der Isolation. Lösen

Sie die Schraubklemmen durch Drehen gegen

den Uhrzeigersinn. Verdrillen Sie die blanken

Kabelenden, um ein Zerfasern zu vermeiden,

und stecken Sie das verdrillte Kabel hinter die

Schraubklemmen. Anschließend drehen Sie

diese im Uhrzeigersinn fest.

Hinweis:

Achten Sie bitte darauf, dass

die blanken Kabelenden vollständig an den

Schraubklemmen untergebracht sind und

somit das Berühren benachbarter Drähte oder

Anschlüsse ausgeschlossen ist.

Deutsch

Kopfhörerbuchse

Über die Kopfhörerbuchse (PHONES) kann

ein Kopfhörer angeschlossen werden. Diese

Buchse ist auf die Verwendung von Standard-

Stereo-Kopfhörersteckern ausgelegt. Sollte der

Stecker Ihres Kopfhörers nicht passen, fragen

Sie Ihren autorisierten Rotel-Fachhändler

nach einem geeigneten Adapter. Auch nach

Anschließen des Kopfhörers liegt noch ein

Signal an den Ausgängen an. Mit Einstellung

des Function- und Monitor-Wahlschalters

legen Sie die Hörquelle fest. Zum Anhören

bzw. Aufnehmen der an den TAPE-Eingang

angeschlossenen Komponente setzen Sie den

Monitor-Wahlschalter in die TAPE-Position. Um

auf das Signal der anderen Eingänge zugreifen

zu können, lassen Sie den Monitor-Wahlschal-

ter in der SOURCE-Position und wählen die

Hörquelle über den Function-Wahlschalter an

der Gerätefront.

Media Player-Anschluss

Eine 3,5-mm-Stereo-Eingangsbuchse ist an der

Gerätefront des Verstärkers für einen „Media

Player“ vorgesehen. Um diese auszuwählen,

müssen Sie den Function-Wahlschalter in

die AUX2-Position setzen. Jeder tragbare

Stereo-Cassettenrecorder, jeder CD-Player

oder jedes Disc-Wiedergabegerät kann über

diesen Eingang angeschlossen werden. Erfolgt

die Musikwiedergabe des angeschlossenen

Gerätes über die Kopfhörerbuchse, so ist zu

beachten, dass Sie die Lautstärke am Player

einstellen müssen, damit Sie Musik hören kön-

nen. Klingt der Ton laut und verzerrt, reduz-

ieren Sie die Lautstärke am Player. Ist er nur

über die Lautsprecher zu hören, selbst wenn

die Lautstärke über den Lautstärkeregler des

Verstärkers sehr stark erhöht worden ist, nutzen

Sie den Lautstärkeregler am Player.

Hinweis:

Wird der 3,5-mm-Ministecker in die

Media Player-Buchse gesteckt, ist der AUX2-Ein-

gang hinten getrennt. Wird der 3,5-mm-Stecker

aus der Media Player-Buchse gezogen, so

funktioniert der AUX2-Eingang hinten.

Bedienelemente

Lautstärkeregler

Drehen Sie den Lautstärkeregler nach rechts,

um die Lautstärke zu erhöhen und nach links,

um die Lautstärke zu reduzieren.

Balance-Steller

Mit dem Balance-Steller wird das Lautstärke-

verhältnis zwischen linkem und rechtem Kanal

hergestellt. Normalerweise sollte für ihn die

Mittenposition beibehalten werden. Ist das

Lautstärkeverhältnis zwischen den beiden

Lautsprechern jedoch nicht optimal, wird eine

entsprechende Einstellung des Balance-Stellers

erforderlich. Durch Rechtsdrehung wird die

Lautstärke des rechten Lautsprechers gegen-

über dem linken erhöht, durch Linksdrehung

reduziert.

TONE-Schalter

Normalerweise sollten Sie diesen Schalter

in der OFF-Position lassen. Die Klangregler

arbeiten dann nicht, und die Signale werden

ohne Beeinträchtigung am Klangregelnetz-

werk vorbeigeleitet. Möchten Sie den Klang

verändern, so setzen Sie diesen Schalter in

die ON-Position..

BASS und TREBLE

Befindet sich der TONE-Schalter in der ON-

Position, so kann der Klang über BASS und

TREBLE eingestellt werden. Durch Rechtsdre-

hung werden die Bässe und Höhen angehoben,

durch Linksdrehung reduziert.

Ein gut eingestelltes hochwertiges Audiosystem

erzeugt den natürlichsten Klang, wenn die

Einstellung der Tiefen- und Höhenregler gar

nicht oder nur geringfügig verändert wird.

Nutzen Sie diese Regler also möglichst wenig.

Besonders vorsichtig sollten Sie sein, wenn

Sie die Regler im Uhrzeigersinn drehen, da

hierdurch die Belastung für Verstärker und

Lautsprecher höher wird.

Function-Wahlschalter

Die Einstellung des Function-Wahlschalters ents-

cheidet, solange sich der Monitor-Wahlschalter

in der Position SOURCE befindet (siehe nächsten

Abschnitt), darüber, welche Quelle Sie hören.

Das über den Function-Schalter ausgewählte

Signal wird auch zu den Preamp- und Tape-

Ausgängen gesendet..

Monitor-Wahlschalter

Befindet sich der Monitor-Wahlschalter in

der SOURCE-Position, wird das von Ihnen

wahrgenommene Signal, das auch zu den

Preamp-Ausgängen gesendet wird, über den

Function-Wahlschalter ausgewählt. Befindet

sich der Monitor-Wahlschalter in der TAPE-

Position, wird das Signal von dem an die

Tape-Eingänge angeschlossene Cassettendeck

wiedergegeben. Auch in dieser Position des

Monitor-Wahlschalters wird das am TAPE-

Eingang anliegende Signal zu den Preamp-

Ausgängen gesendet.

Das zum TAPE-Ausgang gesendete Signal

wird stets über den Function-Wahlschalter

ausgewählt. Besitzt das zum Aufnehmen

verwendete Gerät eine Mithörfunktion, so

können Sie sich die Aufnahme anhören, wenn

Sie den Monitor-Wahlschalter in die SOURCE-

Position setzen.

Schutzschaltung

Der RA-04 verfügt über eine thermische

Schutzschaltung und einen Überlastschutz.

Hierdurch wird der Vollverstärker vor mögli-

chen Schäden durch extreme oder fehler-

hafte Betriebsbedingungen geschützt. Diese

Schutzschaltung ist unabhängig vom Au-

diosignal und beeinflusst den Klang nicht.

Statt dessen überwacht sie die Temperatur

an den Leistungstransistoren und schaltet den

Vollverstärker ab, sobald bestimmte Temper-

aturgrenzen überschritten werden.

Es ist unwahrscheinlich, dass es jemals zu

einer Überlastung kommt. Sollte dennoch

eine Störung auftreten, schaltet sich der Voll-

verstärker ab. Die LED an der Gerätefront

beginnt zu leuchten.

Schalten Sie den Vollverstärker in diesem

Fall aus und lassen Sie ihn einige Minuten

abkühlen. Versuchen Sie, den Grund für die

Störung herauszufinden und zu beheben. Beim

erneuten Einschalten des Vollverstärkers setzt

sich die Schutzschaltung automatisch zurück,

und die LED erlischt.

In den meisten Fällen wird die Schutzschal-

tung durch eine Fehlfunktion, wie z.B. durch

kurzgeschlossene Lautsprecherkabel oder

eine unzureichende Belüftung, die schließlich

zu einer Überhitzung führt, aktiviert. In sehr

seltenen Fällen lösen Lautsprecher mit einer

extrem niedrigen Impedanz die Schutzschal-

tung aus.

Reagiert die Schutzschaltung wiederholt und

können Sie den Fehler nicht finden, so fragen

Sie Ihren autorisierten Rotel-Fachhändler.

RA-04

Stereo-Vollverstärker

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollten

zuerst die nachstehend aufgeführten Punkte

überprüft werden. Viele Probleme beruhen

auf einfachen Bedienungsfehlern oder fehler-

haften Anschlüssen. Lässt sich das Problem

nicht beheben, wenden Sie sich bitte an Ihren

autorisierten Rotel-Fachhändler.

Die POWER-LED leuchtet nicht

Bei ordnungsgemäßem Betrieb beginnt die

POWER-LED zu leuchten, wenn der RA-04

an eine stromführende Wandsteckdose ang-

eschlossen ist und die POWER-Taste gedrückt

wird. Leuchtet sie nicht, prüfen Sie mit einem

anderen elektrischen Verbraucher, z.B. einer

Lampe, ob die Steckdose tatsächlich Strom

führt. Prüfen Sie, ob der Strom nicht durch

einen dazwischengeschalteten Schalter ab-

geschaltet.

Austauschen der Sicherung

Funktioniert ein anderes elektrisches Gerät

und der Vollverstärker nicht, so kann dies ein

Hinweis darauf sein, dass die Grobsicherung

im Gehäuseinnern durchgebrannt ist. Trennen

Sie den Vollverstärker vom Netz und lassen Sie

die Sicherung von Ihrem autorisierten Rotel-

Fachhändler auswechseln.

Kein Ton

Prüfen Sie, ob die Signalquelle einwandfrei

funktioniert. Vergewissern Sie sich, dass die

Kabel von der Signalquelle zu den Eingängen

des RA-04 ordnungsgemäß angeschlossen sind.

Stellen Sie sicher, dass der Function-Wahlschal-

ter auf den richtigen Eingang gesetzt worden

ist. Prüfen Sie alle Verbindungen zwischen

dem RA-04 und den Lautsprechern.

Technische Daten

Dauerausgangsleistung

40 Watt/Kanal

(20 - 20.000 Hz, < 0,03 %, 8 Ohm)

Gesamtklirrfaktor

< 0,03 % bei Nennleistung,

(20 - 20.000 Hz)

bei halber Nennleistung oder bei 1 Watt

Intermodulationsverzerrung

< 0,03 % bei Nennleistung,

(60 Hz : 7 kHz, 4:1)

bei halber Nennleistung oder bei 1 Watt

Frequenzgang

Phonoeingang (MM)

20 – 15.000 Hz, ± 0,3 dB

Hochpegeleingänge

10 – 40.000 Hz, ± 1 dB

Dämpfungsfaktor (20 - 20.000 Hz, 8 Ohm)

180

Eingangsempfindlichkeit/-impedanz

Phonoeingang (MM)

2.5 mVolt/47 kOhm

Hochpegeleingänge

150 mV/24 kOhm

Ausgangspegel/-impedanz (Preamp)

1 V/470 Ohm

Klangeinstellung-

Bässe

+/- 6 dB (100 Hz)

Höhen

+/- 6 dB (10 kHz)

Geräuschspannungsabstand (IHF A)

Phonoeingang (MM)

80 dB

Hochpegeleingänge

100 dB

Spannungsversorgung

USA

120 Volt, 60 Hz

Europa

230 Volt, 50 Hz

Leistungsaufnahme

220 Watt

Abmessungen (B x H x T)

437 x 72 x 342 mm

Höhe der Gerätefront (für Rack-Einbau)

60 mm

Nettogewicht

5,9 kg

Diese Bedienungsanleitung entspricht dem technischen Stand

bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

Deutsch

RA-04

Amplificatore Integrato

Questo simbolo indica che questo prodotto è doppiamente

isolato. Non è necessario il collegamento della messa a

terra.

I prodotti Rotel sono realizzati in conformità con le normative

internazionali: Restriction of Hazardous Substances (RoHS)

per apparecchi elettronici ed elettrici, ed alle norme Waste

Electrical and Electronic Equipment (WEEE). Il simbolo del

cestino con le ruote e la croce sopra, indica la compatibilità

con queste norme, e che il prodotto deve essere riciclato o

smaltito in ottemperanza a queste direttive.

Utilizzate cavi per i diffusori isolati in Classe 2 per limitare eventuali

rischi di shock elettrico.

Posizionate l’unità su una superficie piana

abbastanza robusta da sopportarne il peso.

Non posizionate l’unità su un mobile con ruote

poiché potrebbe cadere.

Importanti Instruzione

di Sicurezza

ATTENZIONE: Non vi sono all’interno parti riparabili

dall’utente. Per l’assistenza fate riferimento a personale

qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di

scossa elettrica non esponete l’apparecchio all’umidità

o all’acqua. Non posizionate contenitori d’acqua , ad

es. vasi, sull’unità. Evitare che cadano oggetti all’interno

del cabinet.

Se l’apparecchio è stato esposto all’umidità o un oggetto

è caduto all’interno del cabinet, staccate il cavo di

alimentazione dalla presa. Portare l’apparecchio ad un

centro di assistenza qualificato per i necessari controlli

e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l’apparecchio

alla rete di alimentazione ed utilizzarlo. Conservate questo manuale

per ogni riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le avvertenze e le informazioni sulla sicurezza

contenute in queste istruzioni e sul prodotto stesso. Seguire tutte le

istruzioni d’uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspi-

rapolvere.

Mantenere 10 cm circa di spazio libero da tutti i lati del

prodotto.

Non posizionate l’apparecchiatura su un letto, divano,

tappeto, o superfici che possano bloccare le aperture di ventilazione.

Se l’apparecchio è posizionato in una libreria o in mobile apposito, fate

in modo che ci sia abbastanza spazio attorno all’unità per consentire

un’adeguata ventilazione e raffreddamento.

L’unità dovrebbe essere posta lontano da fonti di calore come caloriferi,

termoconvettori, stufe, o altri apparecchi che producono calore

L’apparecchiatura deve essere collegata esclusivamente ad una sorgente

di alimentazione elettrica del tipo indicato sul pannello posteriore

dell’unità.

Collegate l’unità alla presa di alimentazione solo con il cavo che viene

fornito o con uno equivalente. Non modificate il cavo in dotazione in

alcun modo. Non cercate di eliminare la messa a terra o la polariz-

zazione. Non utilizzate prolunghe.

Non fate passare il cavo di alimentazione dove potrebbe essere

schiacciato, pizzicato, piegato ad angoli acuti, esposto al calore o

danneggiato. Fate particolare attenzione al posizionamento del cavo

di alimentazione all’altezza della presa e nel punto in cui esce dalla

parte posteriore dell’apparecchio.

Per scollegare completamente il prodotto dall’alimentazione, il cavo di

alimentazione dovrebbe essere scollegato dalla presa, che dovrebbe

essere sempre facilmente accessibile.

Il cavo di alimentazione dovrebbe essere scollegato dalla presa durante

i temporali, o quando l’apparecchiatura rimane inutilizzata per un

periodo piuttosto lungo.

L’apparecchiatura deve essere disattivata immediatamente e fatta

ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.

• Sono caduti oggetti, o del liquido è stato versato nell’apparecchio.

• L'apparecchiatura è stata esposta alla pioggia.

• L'apparecchiatura non sembra funzionare in modo normale.

• L'apparecchiatura è caduta, o è stata danneggiata in qualche

modo.

Indice

Figure 1: Controlli e collegamenti

Figure 2: Collegamenti dei segnali linea in

ingresso, del registratore, dei diffusori

Importanti Instruzione

di Sicurezza ..........................................22

Indice ...................................................23

Alcune parole sulla Rotel .......................23

Per cominciare ......................................23

Alcune precauzioni

Posizionamento

Cavi

Alimentazione AC e comandi ..................24

Alimentazione in corrente alternata

Interruttore di accensione

indicatore di alimentazione

Collegamenti del segnale in ingresso ........24

Ingresso Phono

e Collegamento a terra

Ingressi di livello di linea

Collegamenti del registratore

...........25

Uscite del preamplificatore

...................25

Uscite per i diffusori

e interruttore

del selettore del diffusore

................25

Scelta dei diffusori

Scelta dei cavi per i diffusori

Polarità e fase

Collegamento dei diffusori

Uscita per cuffie

..............................25

Media Player

..................................26

Controlli audio ......................................26

Controllo del volume

Selettore Balance

Interruttore dei toni

Controllo dei bassi e degli acuti

Selettore Function

Selettore Monitor

Circuito di Protezione

Ricerca dei guasti ..................................26

La spia di accensionenon si Illumina

Sostituzione del fusibile

Nessun suono

Caratteristiche ......................................27

Alcune parole sulla Rotel

Una famiglia, la cui passione per la musica

ha spinto a realizzare componenti hi-fi di

elevata qualità, fondò la Rotel più di 40 anni

fa. Attraverso gli anni la passione è rimasta

intatta e l’obbiettivo di offrire prodotti eccezi-

onali, indipendentemente dal loro costo, agli

audiofili ed amanti della musica è condiviso

da tutti alla Rotel.

Gli ingegneri lavorano come una squadra

affiatata, ascoltando e mettendo a punto ogni

nuovo prodotto finché non raggiunge perfet-

tamente i loro standard musicali. Sono liberi

di scegliere i componenti in qualsiasi parte

del mondo al fine di realizzare il prodotto nel

miglior modo possibile. Così potrete trovare

condensatori provenienti dall’Inghilterra e dalla

Germania, semiconduttori dal Giappone o

dagli Stati Uniti, mentre i trasformatori toroidali

sono prodotti dalla Rotel stessa.

La fama di Rotel è stata costruita grazie a

centinaia di ottime recensioni e riconoscimenti

conferiti dai più autorevoli esperti del settore,

che ascoltano la musica ogni giorno. I loro

commenti confermano l’obiettivo della società

- La ricerca di un apparecchio che sia musicale,

affidabile e conveniente.

Noi tutti della Rotel vi ringraziamo per aver

scelto questo prodotto augurandovi molte

ore di piacevole intrattenimento musicale

Per cominciare

Grazie per aver acquistato l’amplificatore

stereo integrato Rotel RA-04. Utilizzato in

un impianto hi-fi di alta qualità vi garantirà

numerosi anni di intrattenimento musicale.

L’RA-04 è un amplificatore versatile di elevate

prestazioni. Tutti gli aspetti del design sono

stati ottimizzati per conservare la piena gamma

dinamica e per restituirvi anche i minimi dettagli

della vostra musica. L’RA-04 ha uno stadio di ali-

mentazione altamente regolato che comprende

un trasformatore toroidale specificamente proget-

tato dalla Rotel e appositi condensatori slit-foil.

Questa alimentazione a bassa impedenza ha

ampie riserve di potenza che consentono all’RA-

04 di riprodurre i segnali audio più complessi.

Questo tipo di progetto è più costoso da produrre

ma è migliore per la musica.

Abbiamo progettato le schede dei circuiti stam-

pati (PCB) con Tracce a Circuito Simmetrico.

Ciò garantisce che il tempo esatto della musica

venga mantenuto e fedelmente riprodotto. La

circuitazione dell’RA-04 contiene resistenze a

film metallico e condensatori in polistirene o

polipropilene che vengono utilizzati in sezioni

critiche sul percorso del segnale. Tutti gli

aspetti di questo progetto sono stati studiati

con lo scopo finale di ottenere la più fedele

riproduzione sonora.

L’RA-04 è dotato inoltre di selettori indipendenti

per il segnale d’ingresso. Questi vi consentono

di ascoltare una sorgente mentre ne registrate

un’altra.

L’installazione dell’RA-04 e il suo funzion-

amento sono semplici. Se avete già esperienza

con altri sistemi stereo, non dovreste incontrare

alcuna difficoltà. Collegate semplicemente i

componenti abbinati e ascoltate la musica.

Italiano

Alcune precauzioni

AVVERTENZA :

Per evitare potenziali

danni al vostro sistema, spegnete TUTTI i

componenti quando collegate o scollegate i

diffusori o qualsiasi componente connesso.

Non riaccendete l’impianto fino a quando

non siete sicuri che tutti i componenti siano

collegati correttamente. Ponete particolare

attenzione ai cavi dei diffusori. Non devono

esserci refoli di filo liberi che potrebbero fare

contatto con l’altro cavo del diffusore o con

lo chassis dell’amplificatore.

Vi preghiamo di leggere con attenzione questo

manuale. Insieme alle istruzioni d’uso e di instal-

lazione di base, fornisce una valida informazione

sulle varie configurazioni del RA-04 ed altre

informazioni generali che vi aiuteranno a sfruttare

al meglio il vostro sistema. Siete pregati di mettervi

in contatto con il vostro rivenditore autorizzato Rotel

per eventuali domande o dubbi. Inoltre, tutti noi

della Rotel saremo lieti di rispondere a qualsiasi

vostra domanda e commento.

Conservate la scatola di imballo ed il materiale

di protezione accluso del RA-04 per eventuali

necessità future. La spedizione o lo spostamento

del RA-04 in qualsiasi altro contenitore che

non sia l’imballo originale potrebbe causare

seri danni al prodotto.

Compilate e spedite il tagliando di garanzia

accluso con l’RA-04. Conservate la ricevuta

d’acquisto originale. E’ la prova di acquisto del

prodotto contenente la data di acquisto, che vi

servirà nell’eventualità di dovere ricorrere ad

interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che lavorano con

segnali a basso livello, anche l’RA-04 può essere

condizionato da agenti esterni nell’ambiente

in cui viene utilizzato. Evitate di appoggiare

l’RA-04 sopra ad un amplificatore di potenza.

Questo ridurrà al minimo il surriscaldamento e

le possibili interferenze o disturbi.

L’RA-04 genera calore durante il normale

funzionamento. I dissipatori di calore e le

aperture di ventilazione sono stati realizzati

per dissipare il calore. Non ostruite le aperture

di ventilazione sul pannello superiore. Lasciate

almeno 10cm di spazio libero attorno all’unità

ed assicuratevi che ci sia una adeguata ven-

tilazione, per prevenire il surriscaldamento

dell’amplificatore.

Quando scegliete una collocazione tenete

in considerazione il peso dell’amplificatore.

Assicuratevi che lo scaffale su cui poggia o il

mobile su cui viene inserito possano sosten-

erne il peso. Vi raccomandiamo di installare

l’RA-04 in mobili progettati per accogliere

componenti audio. Questi mobili sono pro-

gettati per ridurre od eliminare le vibrazioni

che possono influenzare negativamente la

qualità sonora. Chiedete consiglio al vostro

rivenditore autorizzato Rotel sui complementi

d’arredo dedicati agli apparecchi audio e

come effettuare una corretta installazione dei

componenti audio.

Cavi

Assicuratevi sempre di mantenere separati i cavi

di alimentazione dai cavi di segnale digitali e

quelli di segnale audio standard nel cablaggio

del vostro sistema. Questo ridurrà la possibilità di

un’interferenza e disturbo fra i cavi di alimentazi-

one o i cavi digitali. L’utilizzo di cavi schermati di

alta qualità, contribuirà anche ad evitare disturbi

od interferenze che potrebbero influire sulla

qualità sonora del vostro sistema. Per maggiori

dettagli in merito contattate il vostro rivenditore

autorizzato Rotel, che saprà consigliarvi i migliori

cavo per il vostro sistema.

Alimentazione AC e

comandi

Alimentazione in corrente

alternata

L’RA-04 non assorbe una grande quantità

di corrente. Tuttavia, se possibile, sarebbe

meglio collegarlo direttamente ad una

presa di rete con messa a terra. Non usate

prolunghe. Potete eventualmente utilizzare

una ciabatta a prese multiple se è in grado

di gestire la corrente richiesta dall’RA-04 e

dagli altri componenti collegati ad essa.

Il vostro RA-04 è configurato dalla fabbrica

per funzionare alla tensione di alimentazione

appropriata del paese in cui l’avete acquistato

(115Volt AC o 230V AC con una frequenza di

linea di 50Hz o 60Hz). La tensione di alimen-

tazione AC impostata è indicata su un adesivo

posto sul retro del vostro apparecchio.

NOTA:

Nel caso in cui dobbiate spostare il

vostro RA-04 in un altro paese, è possibile

configurarlo per l’utilizzo con una tensione

differente. Non tentate di effettuare questa

operazione da soli, l’apertura del cabinet del

RA-04 potrebbe esporvi a tensioni pericolose.

Consultate un tecnico autorizzato o il servizio

assistenza Rotel per maggiori informazioni.

Il vostro RA-04 è configurato dalla fabbrica

per funzionare alla tensione di alimentazione

appropriata del paese in cui l’avete acquistato

(115Volt AC o 230V AC con una frequenza di

linea di 50Hz o 60Hz). La tensione di alimen-

tazione AC impostata è indicata su un adesivo

posto sul retro del vostro apparecchio.

Interruttore di accensione

indicatore di alimentazione

Premete l’interruttore di accensione per ac-

cendere l’RA-04. L’indicatore di accensione è

Illuminato quando l’RA-04 è attivo. Premete e

rilasciate di nuovo l’interruttore per spegnere

l’RA-04.

Collegamenti del segnale

in ingresso

(vedere Figura 2)

NOTA:

Per prevenire scariche nei diffusori

che potrebbero danneggiarli, assicuratevi

che il sistema sia spento quando effettuate

qualsiasi collegamento di segnale.

Ingresso Phono

Collegamento a terra

Inserite il cavo proveniente dal giradischi negli

ingressi phono destro e sinistro. Se il giradischi

dispone di un cavo da collegare a “massa”,

collegatelo al terminale a vite alla sinistra

degli ingressi Phono. Eviterà l’insorgere di

ronzii e rumori.

Ingressi di livello di linea

Gli ingressi CD, Tuner e Aux dell’RA-04

sono ingressi di linea. Servono per collegare

componenti come i lettori CD, registratori a

cassetta video HiFi o NICAM, sintonizzatori,

lettori Laser Disc o l’uscita analogica da un

lettore CD ROM.

I canali destro e sinistro, indicati con seri-

grafie sul pannello posteriore, dovrebbero

essere collegati ai corrispondenti canali della

sorgente. I connettori RCA del canale sinistro

sono bianchi, i connettori del canale destro

sono rossi. Utilizzate cavi RCA di alta qualità

per collegare le sorgenti in ingresso all’RA-04.

Chiedete al vostro rivenditore autorizzato Rotel

per avere un consiglio sui cavi più appropriati

da utilizzare.

RA-04

Amplificatore Integrato

Collegamenti del

registratore

(vedere Figura 2)

Gli ingressi e le uscite Tape possono essere

collegate a qualsiasi apparecchio di regis-

trazione/riproduzione che accetti segnali

standard di ingresso e di uscita di livello di

linea analogici. Generalmente si tratterà di un

registratore a cassetta convenzionale.

Quando collegate un registratore all’RA-04

ricordate che le uscite del registratore devono

essere collegate agli ingressi tape dell’RA-04.

Allo stesso modo le uscite tape dell’RA-04 devono

essere collegate agli ingressi del registratore.

Come per altre sorgenti assicuratevi di collegare

i canali destro e sinistro di ogni apparecchio al

giusto canale sui componenti abbinati. Utilizzate

cavi di collegamento di alta qualità per evitare

una perdita della qualità sonora.

NOTA:

Le uscite Tape non sono controllate

dai controlli Volume, Bilance e Toni; esse

emettono un segnale a livello fisso.

Uscite del preamplificatore

L’RA-04 dispone di una coppia di uscite pream-

plificate. Il segnale dalla sorgente selezionata con

il Selettore Function è sempre disponibile da queste

uscite. Generalmente queste uscite sono utilizzate

per fornire un segnale ad un altro amplificatore

integrato, o ad un finale di potenza per pilotare

altre coppie di diffusori.

NOTA:

Variando l’impostazione del con-

trollo del volume, del Balance o dei toni

varierà il segnale delle uscite preamplificate.

Uscite per i diffusori

e interruttore del

selettore del diffusore

(vedere Figura 2)

L’RA-04 ha due coppie di uscite per i diffusori

contrassegnate con “A”

e “B”

. Le uscite

per i diffusori sono controllate dal selettore

Speaker Selector

sul pannello anteriore.

Scelta dei diffusori

Se viene utilizzata una sola coppia di diffusori,

questi devono avere un’impedenza minima

di 4 ohm. Tuttavia se vengono utilizzati sia

i diffusori A che i diffusori B, tutti i diffusori

dovrebbero avere un’impedenza di 8 ohm o

superiore. Poiché i dati sull’impedenza dei

diffusori non sono molto precisi, In pratica,

pochissimi diffusori presenteranno un prob-

lema per l’RA-04. Fate riferimento al vostro

rivenditore autorizzato Rotel se avete eventuali

dubbi in merito.

Scelta dei cavi per i diffusori

Per collegare l’RA-04 ai diffusori utilizzate

cavi isolati bipolari. La sezione e la qualità

del cavo possono avere effetti udibili sulla

qualità della riproduzione del sistema: potete

utilizzare dei cavi standard per diffusori, ma

potrebbero dare luogo ad una uscita di basso

livello o ad una risposta alle basse frequenze

inadeguata, in particolar modo con cavi molto

lunghi. In generale, dei cavi di buona qualità

miglioreranno il suono. Se volete ottenere le

migliori prestazioni, dovreste considerare

l’acquisto di cavi per diffusori di alta qualità;

il vostro rivenditore Rotel potrà aiutarvi nella

scelta dei cavi adatti al vostro sistema.

Polarità e fase

La polarità, o orientamento positivo/nega-

tivo, dei collegamenti di ogni diffusore ed

amplificatore deve sempre essere rispettata,

in modo che tutti i diffusori siano in fase. Se

la polarità di una connessione viene erronea-

mente invertita, la riproduzione delle basse

frequenze sarà molto debole e l’immagine

stereo risulterà degradata. Tutti i cavi per dif-

fusori sono contrassegnati in modo da poterli

identificare facilmente: solitamente su uno dei

due cavi è presente una striscia colorata o un

altro segno di riconoscimento simile; oppure,

se l’isolante dei cavi è trasparente, i conduttore

sono di colori diversi (uno di colore rame ed

uno argento); oppure potrebbe essere indicata

la polarità direttamente sull’isolante. Identificate

i conduttori positivi e negativi e prestate at-

tenzione ad ogni collegamento che effettuate

sull’amplificatore e sui diffusori.

Collegamento dei diffusori

Spegnete tutti i componenti del sistema prima di

collegare i diffusori. Le due coppie di terminali

per diffusori del RA-04 sono identificati con

un codice a colori. I connettori accettano: cavi

spellati, terminali ad anello aperto e terminali

di tipo “dual banana”.

Stendete il cavo dal RA-04 ai diffusori. Lasci-

ate i cavi un po’ più lunghi del necessario per

darvi la possibilità di spostare i componenti ed

accedere ai connettori dei diffusori. Se utiliz-

zate connettori dual banana, collegateli ai cavi

e quindi inseriteli nei connettori sul pannello

posteriore. Se utilizzate questi connettori il

collare a vite dei terminali deve essere avvitato

completamente (in senso orario).

Se state usando terminali ad anello aperto,

collegateli ai cavi. Se collegate direttamente i

cavi spellati ai terminali dei diffusori, separate i

cavi, e quindi spellate i terminali dei cavi. Fate

attenzione a non tagliare anche il cavo interno

quando lo spellate. Svitate (in senso antiorario)

i collari a vite. Posizionate i terminali ad anello

aperto attorno al corpo del connettore, o il

cavo spellato sul foro interno del connettore.

Avvitate il collare in senso orario per bloccare

il connettore ad anello aperto o il cavo.

NOTA:

Assicuratevi che non vi siano fili che

fuoriescono dalla parte spellata del cavo,

che potrebbero andare a toccare il cavo o il

connettore adiacente.

Uscita per cuffie

L’uscita per le cuffie vi permette di collegare una

cuffia per un ascolto in privato. Questa uscita

ospita un connettore standard stereo da 3.5mm

(1/8”). Inserendo la cuffia non si interrompe

il segnale alle uscite dei diffusori. Utilizzate il

selettore Speaker Selector per disattivare i dif-

fusori. Per impostare la sorgente da riprodurre

agire sul selettore Function e sul selettore Tape

Monitor. Per riprodurre la sorgente collegata

all’ingresso Tape posizionare il selettore Moni-

tor su Tape. Per tutti gli altri ingressi lasciare

il selettore Monitor su Source e selezionare la

sorgente che si desidera ascoltare tramite il

selettore Function.

Italiano

RA-04

Amplificatore Integrato

Media Player

Sul pannello frontale dell’amplificatore è disponi-

bile un ingresso stereo da 3.5mm (1/8”) per il

collegamento di un “Media Player”, selezionabile

dal selettore function su (AUX2), a cui potete col-

legare un registratore a cassette portatile stereo, un

lettore CD o un qualsiasi riproduttore su hard disk

che abbia una uscita compatibile. Se il dispositivo

che collegate ha questa uscita attraverso l’uscita

cuffie, dovrete regolare il volume dal lettore stesso

per sentire l’audio. Se il suono dovesse risultare

basso e distorto abbassate il volume sul lettore; se il

suono è molto flebile anche se aumentate il volume

dell’amplificatore al massimo, regolate il

NOTA :

Quando il connettore mini jack da

3.5mm viene inserito nell’ingresso Media

Player, l’ingresso AUX2, posto sul pannello

posteriore, viene disattivato. Togliendo il con-

nettore da 3.5mm dall’ingresso Media Player

l’ingresso AUX2 ritornerà attivo.

Controlli audio

Controllo del volume

Ruotate il comando del volume in senso orario

per aumentare il volume e in senso antiorario

per diminuirlo.

Selettore Balance

Il selettore Balance controlla il bilanciamento

sinistro/destro del suono in uscita. Normal-

mente il selettore dovrebbe rimanere nella

posizione centrale. In alcune situazioni, ad

esempio quando la posizione dell’ascoltatore

non è perfettamente al centro dei diffusori, può

essere necessario regolare il bilanciamento dei

canali sinistro/destro.

Interruttore dei toni

Quando l’interruttore dei toni è in posizione

“Off” il circuito di controllo dei bassi e degli

alti (Controllo toni) viene escluso per garantire

la più elevata integrità del segnale. Lasciate

l’interruttore dei toni in posizione “Off” fino a

quando non volete utilizzare il Controllo Toni.

Posizionate l’interruttore in posizione “On” per

regolare il Controllo Toni.

Controllo dei bassi e degli

acuti

Quando l’interruttore dei toni è in posizione

“On”, ruotando i controlli dei bassi e degli alti

si regola il bilanciamento dei toni. Ruotate i

controlli in senso orario per aumentare l’uscita

dei bassi o degli alti. Ruotate i controlli in

senso antiorario per diminuire l’uscita dei

bassi o degli alti.

Un sistema hi-fi di elevate prestazioni produce

un suono estremamente naturale senza alcuna

regolazione dei controlli di tono. Utilizzate

questi controlli solo se strettamente necessario.

Fate particolare attenzione, quando aumentate

il valore dei toni (rotazione in senso orario.

Questo aumenta la potenza d’uscita in gamma

bassa o alta, aumentando il carico sui diffusori

e sull’amplificatore.

Selettore Function

Tramite il Selettore Function è possibile selezion-

are la sorgente di segnale in ingresso. Il segnale

selezionato è quello che sentite, sempre che il

selettore Monitor sia impostato su Source (vedi

sezione seguente). Il segnale selezionato dal

selettore Function viene inviato anche alle uscite

preamplificate ed alle uscite Tape. Impostate il

Selettore Listening sul pannello anteriore, sulla

sorgente che desiderate ascoltare.

Selettore Monitor

Quando il selettore Monitor è posizionato su

Source il segnale riprodotto, che sarà presente

anche sulle uscite preamplififcate, è quello

che è stato selezionato dal selettore Function.

Per riprodurre il segnale da un registratore

collegato all’ingresso Tape, posizionare il

selettore Monitor in posizione Tape. Quando

il selettore Monitor è in posizione Tape, il

segnale dall’ingresso Tape viene inviato anche

alle uscite preamplificate.

Il segnale che va alle uscite Tape è sempre quello

impostato dal selettore Function. Quando state

registrando da una unità che dispone delle

funzioni monitor, potete ascoltare il suono

che state registrando impostando il selettore

Monitor sulla posizione Source.

Circuito di Protezione

L’RA-04 è dotato di un circuito di protezione

termica e contro gli sbalzi di corrente, che

protegge l’amplificatore da possibili danni

nel caso di condizioni di funzionamento es-

treme o di guasto. I circuiti di protezione sono

indipendenti dai circuiti del segnale audio e

non hanno alcun impatto sulla resa sonora.

Al contrario, i circuiti di protezione control-

lano il livello della temperatura delle uscite, e

disattivano l’amplificatore se la temperatura

supera i limiti di sicurezza.

Nel caso si presentasse una condizione di er-

rore, l’amplificatore smetterebbe di funzionare

ed il LDE indicatore sul pannello frontale si

illuminerebbe.

Se ciò avvenisse, spegnete l’amplificatore, las-

ciatelo raffreddare per alcuni minuti e cercate

d’identificare e correggere il problema che ha

determinato l’intervento del circuito di protezi-

one. Quando riaccendete l’amplificatore, il

circuito di protezione si resetterà automatica-

mente, ed il LED indicatore si spegnerà.

Nella maggior parte dei casi il circuito di pro-

tezione si attiva in seguito ad una condizione

di guasto come ad esempio: un corto circuito

tra i cavi dei diffusori, o la mancanza di una

ventilazione adeguata che determina il sur-

riscaldamento dell’unità. In casi molto rari,

diffusori altamente reattivi o con impedenza es-

tremamente bassa, possono causare l’intervento

del circuito di protezione.

Se il circuito di protezione interviene ripetu-

tamente, e non siete in grado di isolare e

correggere la condizione di guasto, contat-

tate il vostro rivenditore autorizzato Rotel per

maggiori dettagli.

Ricerca dei guasti

dovere o sbagliati, o impostazioni di controllo

errate. Se riscontrate problemi, isolate l’area

interessata, verificate le impostazioni degli

apparecchi, determinate la causa del prob-

lema ed apportate le necessarie correzioni.

Se non siete in grado di fare funzionare il

RA-04, prendete spunto dalle indicazioni

sotto riportate.

La spia di accensione

non si Illumina

Il Led Power che indica l’accensione dovrebbe

illuminarsi ogni volta che l’RA-04 è collegato

alla presa di rete ed il pulsante Power è stato

premuto. Se non si accende controllate la presa

di alimentazione con un altro apparecchio

elettrico, come ad esempio una lampada.

Assicuratevi che la presa di alimentazione in

uso non sia controllata da un interruttore che

sia stato disattivato.

Italiano

Sostituzione del fusibile

Se un altro apparecchio elettrico funziona una

volta collegato alla presa di rete, ma la spia

di Standby continua a non illuminarsi quando

l’RA-04 è collegato alla presa di rete e viene

premuto il tasto Power, significa che potrebbe

essersi bruciato il fusibile di protezione interno.

Se ritenete che ciò possa essere successo, con-

tattate il vostro rivenditore Rotel per indicazioni

sulla sostituzione del fusibile.

Nessun suono

Controllate la sorgente di segnale per verificare

che stia funzionando correttamente. Assicuratevi

che i cavi dalla sorgente di segnale agli ingressi

dell’RA-04 siano collegati correttamente. Verificate

che il selettore Listening sia posizionato sull’ingresso

corretto. Controllate tutti i cavi di collegamento tra

l’RA-04 ed i diffusori.

Caratteristiche

Potenza d’uscita continua

40 watt per canale

(20-20kHz, <0.03 % su 8 ohm)

Distorsione armonica totale (20Hz-20kHz)

< 0.03% alla potenza dichiarata,

1/2 potenza o 1 watt

Distorsione di intermodulazione

<0.03% alla potenza dichiarata,

(60 Hz : 7 kHz, 4:1)

1/2 potenza o 1 watt

Risposta in frequenza

Ingresso Phono

20Hz - 15KHz, ± 0,3 dB

Ingressi linea

10Hz - 40kHz, ± 1dB

Fattore di smorzamento

180

(20 - 20,000Hz, 8 ohm)

Impedenza/sensibilità d’ingresso

Ingresso Phono (MM)

2.5 mV/47KOhm

Ingressi linea

150mV/24kOhm

Sovraccarico di ingresso

Ingresso Phono (MM)

180mV

Ingressi linea

Uscita Preamplificata/Impedenza

1V/470 ohm

Controlli di tono – Bass/Treble

± 6 dB a 100 Hz / 10kHz

Rapporto segnale/rumore (Pesato “A”)

Ingresso Phono

80 dB

Ingressi linea

100dB

Alimentazione

versione Americana

120 Volt , 60 Hz

versione Europea

230 Volt, 50 Hz

Assorbimento

220 Watt

Dimensioni (L x A x P)

437 x 72 x 342 mm

Altezza panello frontale

60mm

(per montaggio a rack)

Peso (netto)

5.9 Kg.

Tutte le caratteristiche sono corrette al momento della pubblicazione.

Rotel si riserva il diritto di apportare qualsiasi cambiamento senza alcun preavviso.

RA-04

Amplificador Integrado Estereofónico

Este símbolo significa que el aparato está doblemente aislado,

por lo que no requiere ninguna conexión a tierra.

Los productos Rotel han sido diseñados para satisfacer la

normativa internacional relativa a la Restricción del Uso

de Sustancias Peligrosas (RoHS) en equipos eléctricos y

electrónicos y la eliminación de Desperdicios Referentes a

Equipos Eléctricos y Electrónicos (WEEE). El símbolo con el

cubo de la basura indica el pleno cumplimiento de estas

directrices y que los productos correspondientes deben ser

reciclados o procesados adecuadamente en concordancia

con las mismas.

Cuando conecte los terminales de conexión a cajas del aparato, le

rogamos que utilice cableado de Clase 2 para garantizar el correcto

aislamiento del mismo y minimizar el riesgo de que se produzca una

descarga eléctrica.

Coloque el aparato sobre una superficie fija y

equilibrada que sea suficientemente resistente

para soportar su peso. No coloque nunca

el aparato en una carretilla móvil de la que

pueda volcar.

Instrucción Importante

Relacionada con la Seguridad

ADVERTENCIA: No hay componentes manipulables por

el usuario en el interior del aparato. Cualquier operación

de mantenimiento debe ser llevada a cabo por personal

cualificado.

ADVERTENCIA: Para reducir el riesgo de que se produzca

un incendio o una descarga eléctrica, asegúrese de que el

aparato no esté expuesto a goteos ni salpicaduras y que

no se coloquen objetos que contengan líquidos –copas,

vasos- encima suyo.

No permita que ningún objeto extraño penetre en el

interior del aparato. Si el aparato está expuesto a la

humedad o algún objeto extraño penetra en su interior,

desconecte inmediatamente el cable de alimentación de

la red eléctrica. En caso de que fuera necesario, envíe el

aparato a un especialista cualificado para su inspección

y posterior reparación.

Lea todas las instrucciones del presente manual antes de conectar

o hacer funcionar el aparato. Conserve este manual cerca de usted

para el caso de que necesite revisar las instrucciones de seguridad

que se indican a continuación.

Tenga siempre en mente las advertencias y la información relativa a

seguridad que figuran tanto en estas instrucciones como en el propio

aparato. Siga al pie de la letra todas las instrucciones relacionadas

con el funcionamiento del mismo.

Limpie el exterior del aparato únicamente con una gamuza seca o

un aspirador.

Debe dejar un mínimo de 10 centímetros de espacio

libre alrededor del aparato.

No coloque nunca la RB-1092 en

una cama, un sofá, una alfombra o una superficie similar susceptible

de bloquear las ranuras de ventilación. Si el aparato está ubicado

en la estantería de una librería o un mueble, debe haber suficiente

espacio a su alrededor y ventilación en el mueble para permitir una

refrigeración adecuada.

Mantenga al aparato alejado de radiadores, estufas, cocinas o de

cualquier otra instalación que produzca calor.

El aparato debe ser conectado únicamente a una fuente de alimentación

del tipo y la tensión especificados en su panel posterior.

Conecte el aparato a una toma de corriente eléctrica únicamente a

través del cable de alimentación de dos clavijas polarizado suministrado

de serie o un equivalente exacto del mismo. No modifique de ningún

modo dicho cable. No intente desactivar los terminales destinados a

la conexión a tierra o polarización. No utilice ningún tipo de cable

de extensión.

No coloque el cable de alimentación en lugares en que pueda ser

aplastado, pinchado, doblado en ángulos críticos, expuesto al calor o

dañado de algún modo. Preste particular atención al punto de unión

entre el cable y la toma de corriente y también a la ubicación de esta

última en el panel posterior del aparato.

El cable de alimentación debería desconectarse de la red eléctrica

cuando el aparato no vaya a ser utilizado durante un largo período

de tiempo (por ejemplo las vacaciones de verano).

Desconecte inmediatamente el aparato y envíelo a un servicio técnico

cualificado para su inspección/reparación si:

• El cable de alimentación o alguna clavija del mismo ha sido da-

ñado.

• Han caído objetos o se ha derramado líquido en el interior del

aparato.

• El aparato ha sido expuesto a la lluvia.

• El aparato muestra signos de funcionamiento inadecuado.

• El aparato ha sido golpeado o dañado de algún modo.

Contenido

Figura 1: Controles y Conexiones

Figura 2: Conexiones para Entrada de Señal y

Salida a las Cajas Acústicas

Instrucción Importante Relacionada con la

Seguridad ..............................................28

Contenido .............................................29

Acerca de Rotel .....................................29

Para Empezar .......................................29

Algunas Precauciones

Colocación

Cables

Alimentación y Control ...........................30

Entrada de Corriente Eléctrica

Conmutador

e Indicador Luminoso

de Puesta en Marcha

Conexiones de Entrada ..........................30

Entrada de Fono

y Conexión a Masa

Entradas de Línea

Conexiones para Grabador

...............31

Salidas Preamplificadas

...................31

Salidas para la Conexión de las Cajas

Acústicas

y Conmutador para la

Selección de las Cajas Acústicas

........31

Impedancia de las Cajas Acústicas

Selección del Cable de Conexión

a las Cajas Acústicas

Polaridad y Puesta en Fase

Conexión de las Cajas Acústicas

Salida de Auriculares

.......................32

Media Player

..................................32

Controles de Audio ................................32

Control del Nivel de Volumen

Control de Balance

Conmutador de Activación/Desactivación

de los Controles de Tono

Controles de Graves y Agudos

Selector de la Fuente de Entrada

Control de Monitorización

Circuitería de Protección

...................32

Problemas y Posibles Soluciones ............33

El Indicador Luminoso de Puesta en

Marcha No Se Activa

Sustitución del Fusible

No Hay Sonido

Características Técnicas .........................33

Acerca de Rotel

Rotel fue fundada hace más de 40 años por una

familia cuyo entusiasta interés por la música le

condujo a diseñar y construir componentes de

Alta Fidelidad sin ningún tipo de compromiso.

Esta pasión ha permanecido inalterada durante

todo este tiempo, hasta el punto de que el objetivo

de los fundadores de la compañía -proporcionar

productos de la máxima calidad a melómanos

y audiófilos independientemente de cuales sean

sus posibilidades económicas- es compartido por

todos sus empleados.

Los ingenieros de Rotel trabajan como un equipo

compacto, escuchando y llevando a cabo el

ajuste fino de cada nuevo producto hasta que

satisface de manera exacta los estándares de

calidad musical para los que fue diseñado. Para

lograrlo, disponen de la máxima libertad para

escoger los mejores componentes allí donde se

encuentren. Le sorprenderá agradablemente

encontrar exquisitos condensadores procedentes

del Reino Unido y Alemania o semiconductores

de Japón o Estados Unidos, mientras que los

transformadores toroidales de potencia son

construidos en la propia factoría de Rotel.

Rotel se ha ganado a pulso, a través de a cientos

de artículos, bancos de pruebas y galardones

firmados por los críticos especializados más

respetados del mundo, una sólida reputación por

la excelencia de sus productos. Los comentarios

de estos profesionales que escuchan música cada

día hacen posible que la compañía se reafirme

en la validez de sus objetivos: la puesta a punto

de componentes y equipos musicales, fiables y

asequibles.

Le agradecemos que haya adquirido este producto

y esperamos que le permita disfrutar de su música

predilecta durante largos años.

Para Empezar

Gracias por adquirir el Amplificador Integrado

Estereofónico Rotel RA-04. Utilizado en un sistema

de reproducción musical de alta calidad, le

permitirá disfrutar durante muchos años de sus

composiciones musicales favoritas.

El RA-04 es un componente de audio de altas

prestaciones extremadamente completo. Todos

los aspectos de su diseño han sido optimizados

para preservar toda la gama dinámica y todas

las sutilezas de su música predilecta. El RA-04

incorpora una fuente de alimentación alta-

mente regulada que incluye un transformador

de alimentación toroidal y condensadores de

láminas finas diseñados y construidos a medida

siguiendo especificaciones de Rotel. Esta fuente

de alimentación de baja impedancia posee una

generosa reserva de energía que permite al RA-04

reproducir fácilmente las más exigentes señales

de audio. Un diseño de este tipo resulta más caro

de fabricar pero es mejor para la música.

Las placas de circuito impreso (PCB) del RA-04 han

sido diseñadas con Pistas Circuitales Simétricas

a fin de asegurar el perfecto mantenimiento de

las relaciones temporales de la música y la más

fiel reproducción de las mismas. La circuitería del

RA-04 utiliza resistencias de película metálica y

condensadores de poliestireno o polipropileno en

los puntos más críticos del recorrido de la señal

de audio. Todos los aspectos de este diseño han

sido examinados al milímetro con el objetivo

último de conseguir una fiel reproducción de

la música.

El RA-04 es un aparato fácil de instalar y el

manejo de sus principales funciones no tiene

por qué comportar ningún problema. Si usted

ya está experimentado en el manejo de com-

ponentes de audio estereofónicos, en principio

no debería encontrar nada que le resultara

especialmente complicado durante la puesta a

punto inicial del mismo. Basta con que conecte

el resto de componentes de su equipo y disfrute

con su música.

Algunas Precauciones

ADVERTENCIA:

Para evitar que se puedan

producir daños en su equipo, apague TODOS

los componentes del mismo cuando conecte

o desconecte las cajas acústicas o cualquier

otro elemento del mismo. No vuelva a poner

en marcha el equipo hasta que esté seguro de

que todas las conexiones hayan sido correcta-

mente ejecutadas. Preste particular atención a

los cables de conexión a las cajas acústicas,

procurando que no haya conductores sueltos

de uno de ellos que puedan tocar los cables

correspondientes a otras cajas acústicas del

equipo o el chasis del amplificador.

Le rogamos que lea cuidadosamente el presente

manual de instrucciones. Además de las instrucciones

básicas de instalación y puesta a punto del RA-04,

incluye información de gran valor sobre las diferentes

configuraciones que permite el aparato, así como

información general que le ayudará a optimizar las

prestaciones de su sistema. Le rogamos asimismo que

contacte con su distribuidor autorizado de Productos

Rotel para cualquier duda o consulta. No le quepa

la menor duda de que todos sus comentarios y

observaciones serán bien recibidos.

Español

Guarde el embalaje del RA-04 y todo el material

en él contenido para un posible uso futuro del

mismo. El embalaje o transporte del RA-04 en

condiciones diferentes de las originales puede

dañar seriamente el aparato.

Rellene y envíe la tarjeta de garantía suministrada

con el RA-04. Asegúrese asimismo de mantener

en su poder la factura de compra puesto que es

la mejor manera de que usted se acuerde de la

fecha de compra, un dato esencial en caso de

que necesite asistencia técnica durante el período

de garantía.

Colocación

Al igual que todos los componentes de audio

que manejan señales de bajo nivel, el RA-04

puede verse afectado por su entorno. Evite co-

locar otros componentes encima del RA-04 ya

que ello impedirá a este último disipar el calor

que genera. Asimismo, no coloque el RA-04

encima de otros componentes y evite situar los

cables que transporten señales de audio cerca

de los de alimentación ya que de este modo

se minimizará la posibilidad de que se capten

zumbidos o interferencias.

El RA-04 genera calor durante su funcionamiento

normal. Tanto los disipadores térmicos como las

ranuras de ventilación de su cubierta superior

han sido diseñados para evacuar este calor. Las

ranuras de ventilación de la cubierta superior

deben permanecer siempre despejadas. Debería

haber unos 10 centímetros de espacio libre

alrededor del chasis y una razonable corriente de

aire a lo largo del lugar en que haya sido instalado

el amplificador para evitar el sobrecalenta-miento

de este último.

Tenga igualmente en cuenta el peso del amplifica-

dor cuando seleccione una ubicación determinada

para su instalación. Asegúrese por tanto de que

la estantería o mueble elegido pueda sopor-

tarlo. Le recomendamos que instale el RA-04 en

muebles diseñados específicamente para albergar

componentes de audio. Dichos muebles están

concebidos para reducir o suprimir vibraciones

que pueden afectar negativamente a la calidad

del sonido. Consulte a su distribuidor autorizado

de productos Rotel para que le aconseje acerca

de los muebles más adecuados para su equipo

y sobre la correcta instalación en los mismos de

sus componentes de audio.

Cables

Asegúrese de que los cables de alimentación, digi-

tales y de modulación de su equipo estén alejados

entre sí ya que de este modo se minimizarán las

posibilidades de que la señal de audio se vea

afectada por ruido o interferencias procedentes

de los cables digitales o de alimentación. El uso

sistemático de cables apantallados de alta calidad

también contribuirá a prevenir la entrada de

ruido o interferencias susceptibles de degradar

la calidad sonora de su equipo. Si tiene alguna

pregunta que realizar al respecto, le recomenda-

mos que visite a su distribuidor autorizado de

productos Rotel para que le aconseje los cables

más adecuados para su sistema.

Alimentación y Control

Entrada de Corriente

Eléctrica

El RA-04 no drena una cantidad de corriente con-

siderable de la red eléctrica. Aún así, siempre que

fuera posible debería ser conectado directamente

a una toma de corriente polarizada de 2 clavijas.

No utilice ningún tipo de cable de extensión. Puede

utilizarse una base de enchufes de alta calidad

siempre y cuando esté (y también, por supuesto,

la toma de corriente ubicada en la pared de

su casa) preparada para manejar la corriente

exigida por el RA-04 y el resto de componentes

a él conectados.

Su RA-04 está configurado en fábrica para que

trabaje con la tensión de red correcta que cor-

responda al país en que haya sido comprado

(115 ó 230 voltios de corriente alterna con una

frecuencia de 50 ó 60 Hz). Dicha configuración

está indicada en un lugar visible del panel pos-

terior del aparato.

NOTA:

En caso de que tuviese que desplazar

su RA-04 a otro país, es posible reconfigurarlo

para que pueda trabajar con tensiones de

red diferentes de la establecida en fábrica.

No intente llevar a cabo esta conversión por

su cuenta. El acceso al interior del RA-04 le

expone a tensiones peligrosas. Para cualquier

información al respecto, le rogamos que

contacte con personal cualificado o llame al

departamento de asistºencia técnica postventa

de Rotel.

Si va a estar fuera de su casa durante un largo

período de tiempo -por ejemplo las vacaciones

de verano-, le recomendamos, como precaución

básica, que desconecte su amplificador (así como

el resto de componentes de audio y vídeo de su

equipo) de la red eléctrica.

Conmutador

Indicador Luminoso de

Puesta en Marcha

Pulse el Conmutador de Puesta en Marcha del

panel frontal para activar el RA-04. El Indicador

Luminoso Power se activará para confirmarlo.

Pulse de nuevo el Conmutador de Puesta en

Marcha para desactivar el RA-04.

Una vez que el RA-04 se haya puesto en marcha con

el conmutador pertinente de su panel frontal, puede

ser situado entre los modos de pleno funcionamiento

y posición de espera (“standby”) con ayuda del botón

Power

del mando a distancia RR-AT94.

Diríjase al apartado “Toma para Señal de Disparo

de 12 V” del presente manual para obtener más

información sobre vías alternativas para la puesta

en marcha y desconexión de otros componentes

del equipo junto con el RA-04.

Conexiones de Entrada

[Ver Figura 2]

NOTA:

Para evitar la presencia de ruidos

susceptibles de ser apreciados tanto por usted

como por sus cajas acústicas, asegúrese de

que el sistema esté desconectado cuando usted

esté realizando cualquier tipo de conexión de

señal.

Entrada de Fono

Conexión a Masa

Conecte el cable procedente del giradiscos a las

entradas de fono correspondientes a los canales

izquierdo y derecho. Si el giradiscos incluye un

cable para la conexión a masa, conéctelo al

terminal con fijación mediante tornillo situado a

la izquierda de las entradas de Fono ya que ello

contribuirá a prevenir que se produzcan ruidos

y zumbidos molestos.

Entradas de Línea

Las entradas CD, Tuner y AUX del RA-04 son

entradas “de línea” y sirven para conectar

componentes tales como reproductores de dis-

cos compactos, grabadores/reproductores de

videocasetes estereofónicos de Alta Fidelidad o

NICAM, sintonizadores de radio, reproductores

de LaserDisc o incluso la salida analógica de una

mecánica de lectura CD-ROM.

Los canales Izquierdo (“Left”) y Derecho (“Right”)

están claramente identificados y deberían ser

conectados a los correspondientes terminales de

las fuentes utilizadas. Los conectores correspon-

dientes al canal Izquierdo son de color blanco,

mientras que los del canal Derecho son de color

rojo. Utilice cables de alta calidad equipados con

conectores RCA para la conexión de cualquier

fuente al RA-04. Consulte a su distribuidor au-

torizado de productos Rotel para que le aconseje

sobre los cables a utilizar.

RA-04

Amplificador Integrado Estereofónico

Conexiones para

Grabador

[Ver Figura 2]

Las entradas y salidas Tape pueden ser conectadas

a cualquier componente de grabación/repro-

ducción que acepte señales de entrada y salida

analógicas estándar de nivel de línea, que

por lo general suele ser una platina a casetes

convencional.

Cuando conecte un componente de grabación al

RA-04, recuerde que las

salidas

del grabador

deben conectarse a las

entradas

tape del

RA-04. De modo similar, las

salidas

tape del

RA-04 deben ser conectadas a las

entradas

del

grabador. Al igual que sucede con otras fuentes,

asegúrese de conectar los canales Izquierdo y

Derecho correspondientes a cada componente a

los canales adecuados de los elementos asociados.

Utilice cables de interconexión de alta calidad

para evitar que se produzcan pérdidas en la

calidad del sonido.

NOTA:

Las Salidas Tape no son afectadas por

los ajustes realizados por controles de Volu-

men, Balance o Tono. Asimismo, reciben una

señal de nivel fijo.

Salidas Preamplificadas

El RA-04 incluye un juego de salidas preampli-

ficadas. La señal procedente de la fuente selec-

cionada con el Selector de Fuente de Entrada

(“Function”) está siempre presente en dichas

salidas. Por lo general, estas salidas se utilizan

para suministrar una señal a otro amplificador

integrado o etapa de potencia que a su vez se

utilizará para excitar cajas acústicas situadas en

una ubicación remota.

NOTA:

Los cambios en los ajustes realizados

por los controles de Volumen, Balance o Tono

afectan a la señal procedente de las Salidas

Preamplificadas.

Salidas para la Conexión

de las Cajas Acústicas

y Conmutador para la

Selección de las Cajas

Acústicas

[Ver Figura 2]

El RA-04 incorpora dos pares de salidas para la

conexión de cajas acústicas designados por “A”

y “B”

Dichas salidas son controladas

por el conmutador

que figura en el panel

frontal del aparato.

Impedancia de las Cajas

Acústicas

Si sólo se va a utilizar una de las dos parejas de

cajas acústicas que pueden conectarse al RA-04,

cada caja puede tener una impedancia nominal de

hasta 4 ohmios. Por el contrario, si se van a utilizar

simultáneamente las parejas de cajas acústicas A

y B, cada caja debería tener una impedancia de

8 ohmios o más. Por lo general, la impedancia

de las cajas acústicas es un parámetro bastante

poco preciso, de modo que en la práctica muy

pocas cajas acústicas presentarán problemas

al RA-04. Para cualquier duda o cuestión que

tenga al respecto, consulte con su distribuidor

autorizado de productos Rotel.

Selección del Cable de

Conexión a las Cajas Acústicas

Utilice un cable de dos conductores perfecta-

mente aislado para conectar el RA-04 a las

cajas acústicas. El tamaño y la calidad de dicho

cable pueden tener un efecto audible sobre las

prestaciones de la totalidad de su equipo. Un

cable de conexión de calidad estándar funcionará

pero es posible que provoque una disminución

de la potencia de salida o una atenuación de la

respuesta en graves, en particular si la longitud

del mismo es elevada. En general, un cable más

consistente mejorará la calidad del sonido. Para

conseguir unas prestaciones óptimas, debería

considerar la compra de cables de alta calidad

especialmente diseñados para aplicaciones de

audio. Su distribuidor autorizado de productos

Rotel puede ayudarle a seleccionar los cables

que vaya a utilizar en su sistema.

Polaridad y Puesta en Fase

La polaridad, es decir la orientación positiva/

negativa de las conexiones correspondientes a

cada caja acústica, y a la unión con el amplifi-

cador deben ser coherentes, de modo que todas

las cajas acústicas del sistema estén en fase. Si la

polaridad de una conexión es invertida por error,

se producirá una fuerte caída de la respuesta en

graves, así como una degradación perceptible

de la imagen estereofónica global. Todos los

cables están marcados de manera que usted

pueda identificar fácilmente los dos conductores.

Puede haber marcas o líneas impresas en el

revestimiento aislante de un conductor. El cable

también puede presentar un claro aislamiento al

incorporar conductores de distintos colores (cobre

y plata). También puede haber indicaciones de

polaridad impresas en el revestimiento aislante.

Identifique los conductores positivos y negativos

y sea coherente con cada una de las conexiones

del amplificador y las cajas acústicas.

Conexión de las Cajas

Acústicas

Desconecte todos los componentes de su equipo

antes de llevar a cabo la conexión de las cajas

acústicas. El RA-04 incorpora terminales de

conexión debidamente codificados (por colores)

en su panel posterior. Estos terminales aceptan

cable pelado, conectores de tipo cuchilla plana

(“spade”) o conectores de tipo banana doble

(excepto en los países de la Comunidad Europea,

donde su uso no está permitido).

Lleve el cable desde el RA-04 hasta las cajas

acústicas y procure que posea la suficiente

longitud para que pueda accederse sin ninguna

restricción a los terminales de conexión de estas

últimas. Si usted está utilizando conectores dobles

de tipo banana, únalos primero a los cables y a

continuación insértelos en la zona posterior de

los terminales de conexión. En cualquier caso, las

tuercas de fijación de dichos terminales deberían

bloquearse girándolas en sentido horario.

Si está utilizando conectores de tipo cuchilla

plana (“spade”), conéctelos en primer lugar a

los cables. Si está colocando directamente cable

pelado a los terminales de conexión a las cajas

acústicas, separe los cables correspondientes

a cada conductor y quite la parte superior del

revestimiento aislante. Asegúrese asimismo

de no cortar ninguno de los conductores pro-

piamente dichos. Libere (girándolas en sentido

contrario de las agujas del reloj) las tuercas de

fijación hexagonales y a continuación coloque

los conectores alrededor de los terminales de

conexión a las cajas acústicas o el cable pelado

en el orificio transversal que hay en los mismos.

Gire en sentido horario las tuercas de fijación

hexagonales para sujetar firmemente en su lugar

el conector o el cable de conexión.

NOTA:

Asegúrese de que no haya restos de cable que

puedan tocar los cables o conductores adyacentes.

Español

Salida de Auriculares

La salida de Auriculares (“PHONES”) le permite

conectar unos auriculares para escuchar música

en la intimidad. Esta salida incluye una toma

estereofónica estándar de 1/4”. Si sus auriculares

incorporan un tipo de clavija diferente, como por

ejemplo una de tipo “mini” de 1/8”, entonces

necesitará el adaptador correspondiente. Contacte

con su distribuidor autorizado de productos Rotel

para que le aconseje al respecto. La conexión de

unos auriculares no interrumpe la señal enviada

a las salidas del RA-04. Utilice el Selector de

Cajas Acústicas para desconectar estas últimas.

El ajuste del selector Function controla la fuente

que está escuchando. Sitúe el selector Function

del panel frontal en la fuente que quiera escuchar

o pulse el correspondiente botón del mando a

distancia.

NOTA: Puesto que la sensibilidad de las cajas

acústicas y los auriculares puede variar mucho,

reduzca siempre el nivel de volumen cuando

conecte y desconecte estos últimos.

Media Player

Cuando se inserta un miniconector de 3’5 mm

en la toma Media Placer, la toma del panel

posterior designada por AUX2 es desactivada.

Retirando el miniconector de 3’5 mm de la toma

Media Placer se restaurará el funcionamiento de

la mencionada toma AUX2.

Controles de Audio

Control del Nivel

de Volumen

Gire en sentido horario el control de volumen

del panel frontal para aumentar el nivel de volu-

men o en sentido antihorario para reducirlo. De

modo alternativo, utilice los botones del mando

a distancia pulsando



para aumentar el nivel

de volumen o



para reducirlo.

Control de Balance

El Control de Balance ajusta el balance

izqui-

erda-derecha del sonido reproducido. Normal-

mente, el control debería dejarse en su posición

central. En algunas situaciones, por regla general

cuando la posición de escucha principal no está

centrada de forma ideal entre las cajas acústicas

del equipo, puede ser necesario ajustar el control

para conseguir un balance izquierda-derecha

adecuado. La rotación del control en sentido

antihorario desplaza el balance del sonido

hacia la izquierda mientras que si se efectúa

en sentido horario dicho balance se desplaza

hacia la derecha.

Conmutador de Activación/

Desactivación de los Controles

de Tono

Cuando el conmutador Tone Switch está situado

en la posición Off, los controles de Graves y

Agudos (Controles de Tono) son eliminados del

camino recorrido por la señal musical con el fin

de garantizar un sonido lo más puro posible.

Si no va a utilizar los controles de tono, deje el

conmutador Tone Switch en su posición “Off”.

Sitúe el conmutador Tone Switch en la posición

On si desea realizar ajustes con los Controles

de Tono.

Controles de Graves y Agudos

Cuando el conmutador Tone Switch está situado

en la posición On, la rotación de los Controles

de Graves y Agudos ajusta el ba-lance tonal del

sonido. Gire los controles en sentido horario para

aumentar el nivel de graves y/o agudos. Gírelos

en sentido antihorario para disminuir el nivel de

graves y/o agudos.

Un sistema de audio de altas prestaciones adec-

uadamente configurado produce el sonido más

natural posible sin necesidad de realizar ajustes

(o con ajustes mínimos) ni utilizar controles de

tono. Por tanto, utilice los mencionados controles

lo menos posible. Sea particularmente cuidadoso

cuando aplique algún tipo de realce en la re-

spuesta tonal (giro de los controles en sentido

horario) puesto que ello provoca un incremento

de la potencia de salida correspondiente a la

zona alta y/o baja del espectro y por tanto de

la carga soportada por el amplificador y las

cajas acústicas

Selector de la Fuente de

Entrada

El control Function permite seleccionar la señal

correspondiente a la fuente de entrada. La señal

seleccionada por el citado control es la que

usted oirá siempre y cuando el control Monitor

esté situado en la posición Source (diríjase al

siguiente apartado). La señal seleccionada por

el control Function también se dirige a las Salidas

Preamplificadas y a las Salidas de Grabación.

Gire el selector Function hasta que coincida con

el nombre de la fuente que.

Control de Monitorización

Cuando el control Monitor esté situado en la posición

Source, la señal que usted oiga –y que es dirigida a

las Salidas Preamplificadas- es seleccionada por el

control Function. Para escuchar la señal procedente

de un grabador conectado a las entradas Tape, sitúe

el control Monitor en la posición Tape. Cuando el

control Monitor esté en la posición Tape, la señal

procedente de la entrada Tape también es enviada

a las Salidas preamplificadas.

La señal que se dirige a la salida Tape está siem-

pre seleccionada por el control Monitor. Cuando

esté realizando una grabación con un aparato

que posea funciones de monitorización, podrá

escuchar el sonido grabado situando el citado

control en la posición Source.

Circuitería de Protección

El RA-04 incorpora una circuitería de protección

frente a corrientes y temperaturas excesivas que lo

protege en caso de que se produzcan condiciones

de funcionamiento extremas o incorrectas. Los

circuitos de protección son independientes de la

señal de audio y no tienen ninguna influencia en

las prestaciones sonoras. Lo que hacen los citados

circuitos es monitorizar la temperatura de los dis-

positivos (transistores) de salida y desconectar el

amplificador si su temperatura de trabajo excede

unos límites prefijados considerados seguros para

su funcionamiento.

Lo más normal es que usted no vea nunca en

funcionamiento esta circuitería de protección. Sin

embargo, en el caso de que se dé una condición

de funcionamiento erróneo el amplificador dejará

de funcionar y el indicador luminoso de protección

de su panel frontal se activará.

Si esto sucede, apague en primer lugar el ampli-

ficador. Deje que se enfríe durante unos minutos

e intente identificar y corregir el problema que

provocó el disparo de la circuitería de protección.

Cuando vuelva a poner en marcha el amplifica-

dor, la circuitería de protección se reinicializará

automáticamente y el correspondiente indicador

luminoso debería apagarse.

En la mayoría de casos, la circuitería de protección

se activa cuando se produce una condición de

funcionamiento erróneo, como por ejemplo un

cortocircuito en los cables de conexión a cajas

o una ventilación inadecuada que haga que la

temperatura de trabajo alcance un valor excesivo.

En algunos casos muy raros es posible que la

presencia de impedancias altamente reactivas

o extremadamente bajas en las cajas acústicas

utilizadas provoque el disparo de la circuitería

de protección.

Si la circuitería de protección se dispara repetida-

mente y usted se ve incapaz de aislar y corregir la

condición de funcionamiento que provocó dicho

disparo, contacte con su distribuidor autorizado

de productos Rotel para que le ayude a resolver

el problema.

RA-04

Amplificador Integrado Estereofónico

Español

Características Técnicas

Potencia Continua de Salida

40 vatios/canal sobre 8 ohmios

(20-20.000 Hz, THD < 0’03%, 8 ohmios)

Distorsión Armónica Total (20-20.000 Hz)

<0’03% a la potencia nominal,

a la mitad de la misma o a 1 vatio

Distorsión por Intermodulación

<0’03% a la potencia nominal,

(60 Hz : 7 kHz, 4:1)

a la mitad de la misma o a 1 vatio

Respuesta en Frecuencia (todas las entradas)

Entrada de Fono:

20-15.000 Hz, ±0’3 dB

Entradas de Línea:

10-40.000 Hz, ±1 dB

Factor de Amortiguamiento

180

(20-20.000 Hz, 8 ohmios)

Sensibilidad/Impedancia de Entrada

Entrada de Fono:

2’5 mV/47 kohmios

Entradas de Línea:

150 mV/24 kohmios

Nivel de Entrada Máximo

Entrada de Fono:

180 mV

Entradas de Línea:

5 V

Nivel/Impedancia de Salida

1 V/470 ohmios

del Preamplificador

Rango de Actuación de los Controles de Tono

±6 dB en 100 Hz/10.000 Hz

Relación Señal/Ruido (norma IHF/ponderación A)

Entrada de Fono:

80 dB

Entradas de Línea:

100 dB

Alimentación

Versión para EE.UU.:

120 voltios/60 Hz

Versión para Europa: Consumo

220 voltios/50 Hz

Dimensiones (An x Al x P)

437x72x342 mm

Altura del Panel Frontal

60mm

Peso Neto

5’9 kg

Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones.

Rotel se reserva el derecho a realizar modificaciones en las mismas sin previo aviso.

Problemas y Posibles

Soluciones

La mayoría de dificultades que suelen producirse

en los sistemas de audio son el resultado de

conexiones realizadas incorrectamente o ajustes

inapropiados. En caso de que usted se encuentre

con algún problema, aísle en primer lugar el

área afectada, compruebe los ajustes de control

realizados, determine la causa del fallo y haga

los cambios necesarios. Si se ve incapaz de

hacer funcionar de nuevo al RA-04, considere

las sugerencias que le damos para las siguientes

condiciones:

El Indicador Luminoso de

Puesta en Marcha No Se Activa

El indicador luminoso de puesta en marcha

debería activarse en el momento de conectar

el RA-04 a una toma de corriente eléctrica y

pulsar el Conmutador de Puesta en Marcha. En

caso de que no se active, compruebe dicha toma

con otro dispositivo eléctrico, como por ejemplo

una bombilla, y asegúrese de que la misma no

esté controlada por un conmutador situado en

su posición Off.

Sustitución del Fusible

En el caso de que otro dispositivo eléctrico co-

nectado a la toma anterior funcione correctamente

y el indicador luminoso de puesta en marcha del

RA-04 siga sin activarse cuando este último esté

conectado a dicha toma y el Conmutador de

Puesta en Marcha haya sido pulsado, significa

que es muy posible que el fusible de protección

interno del aparato se haya fundido. Si usted

cree que ha sucedido esto, contacte con su

distribuidor autorizado de productos Rotel para

que le proporcione uno nuevo y se lo instale

adecuadamente.

No Hay Sonido

Verifique la fuente de señal para asegurarse de

que esté funcionando correctamente. Asegúrese

de que los cables que van desde la fuente de

señal a las entradas del RA-04 estén conectados

adecuadamente. Asegúrese de que el selector

Function coincida con la entrada adecuada.

Compruebe el cableado entre el RA-04 y las

cajas acústicas.

RA-04

Geïntegreerde Stereo Versterker

Rotel Producten worden zo ontworpen dat zij voldoen aan

de internationale regels betreffende de beperking van mi-

lieuonvriendelijke grondstoffen die gebruikt kunnen worden

in elektrische en elektronische apparatuur. Het symbool met

de vuilcontainer met het kruis erdoor betekent voor u dat

u, wanneer u dit apparaat wilt afvoeren, dit moet doen

volgens de regels die daarvoor hier gelden.

Waarschuwing

Laat u alstublieft het apparaat gesloten, er bevinden

zich binnenin geen door u te bedienen of te herstellen

onderdelen. Iedere reparatie dient door een gekwali-

ficeerde technicus verricht te worden.

Om het risico op elektrische schokken of brand te ver-

mijden, moet u zorgen dat het apparaat niet nat wordt.

Zet dus geen objecten gevuld met water, b.v. een vaas

met bloemen, op het apparaat.

Zorg er ook voor dat er geen voorwerpen in de behu-

izing terecht kunnen komen. Mocht het apparaat toch

nat zijn geworden of voorwerpen in de behuizing terecht

zijn gekomen, ontkoppel dan meteen het toestel van het

lichtnet en breng het naar een erkende audiotechnicus

ter controle en/of eventuele reparatie.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat

werken is het van groot belang dat u weet hoe u ermee om moet gaan

en dat zo veilig mogelijk. Bewaar deze gebruiksaanwijzing op een

plek, die u zich na verloop van tijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn

belangrijk, sla ze niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doek,

of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel

van welke soort dan ook.

Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke

koeling niet in het gedrang komt.

Laat om het apparaat minstens

een ruimte van 10cm. vrij.

Gebruik het apparaat dus niet op:

een bed, een sofa, een plaid of andere onregelmatige oppervlakken

waardoor de ventilatiegaten geblokkeerd zouden kunnen worden.

Ook het inbouwen in een te kleine ruimte kan een voldoende koeling

in de weg staan.

Het apparaat moet verre gehouden worden van warmtebronnen zoals:

radiatoren en kachels, maar ook van andere versterkers.

Het apparaat mag alleen aangesloten worden op het voltage zoals

aangegeven op de achterkant, in dit geval 230 Volts 50 Hz.

Het apparaat dient alleen aangesloten te worden middels de bijge-

leverde netkabel of een soortgelijk. Doe in ieder geval nooit iets met

het netsnoer. Doe ook geen pogingen om de aarding of polariteit van

het apparaat te wijzigen en gebruik geen verlengkabels.

De lichtnetkabel dient zo neergelegd te worden, dat er niet op getrapt

kan worden of dat hij geklemd kan worden tussen scherpe voorw-

erpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op

de wandcontactdoos en daar waar de kabel op het apparaat wordt

aangesloten.

De lichtnetsteker is het belangrijkste contactpunt van het apparaat het

moet te allen tijde binnen bereik zijn.

Wanneer het apparaat voor langere tijd niet in gebruik is, dient de

lichtnetkabel uit het lichtnet verwijderd te zijn.

Het apparaat zal in service gegeven moeten worden wanneer één van

de volgende situaties zich voordoet:

• Wanneer het netsnoer en/of steker beschadigd zijn.

• Wanneer er toch voorwerpen/vloeistof in het apparaat terecht zijn

gekomen.

• Als het apparaat in de regen heeft gestaan.

• Als het apparaat niet normaal functioneert of een duidelijk afwijkend

gedrag vertoont.

• Wanneer het apparaat gevallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste, vlakke en stevige

ondergrond. Plaats hem niet op een verrijdbare wagen

die gemakkelijk om kan vallen.

Dit symbool wil zeggen dat het betreffende

apparaat dubbel geaard is. Een separate

aarding is dus overbodig.

Nederlands

Inhoud

Figure 1: De bedieningsorganen en

de aansluitingen

Figure 2: Het aansluiten van de lijnbronnen,

een opname/weergaveapparaat en

de luidsprekers

Waarschuwing ......................................34

Inhoud ..................................................35

Wij van Rotel........................................35

Aan de slag met de RA-04 ......................35

Een paar voorzorgsmaatregelen

Een plek voor de RA-04

De bekabeling

Het aansluiten op het lichtnet ....................36

De lichtnetkabel

De aan/uitschakelaar

De bijbehorende indicator

Het aansluiten van de ingangen ..............36

De pick-up aansluitingen

met

aardverbinding

De lijnniveau aansluitingen

De verbindingen maken met een

opname/weergave apparaat

...........37

De voorversterker-uitgangen

...........37

De luidsprekeruitgangen

luidspreker-keuzeschakelaar

............37

Luidsprekerkeuze

Welke luidsprekerkabel?

Polariteit en fase

De luidsprekeraansluitingen

De hoofdtelefoonuitgang

...................38

De extra weergave-ingang

“Media Player”

..............................38

De bedieningsorganen............................38

De volumeregelaar

De balansregeling

De toonregeling aan/uit

schakelaar “TONE”

De lage- en hogetonenregeling

De luisterkeuzeschakelaar “funtion”

Monitor control

Het beveiligingscircuit

.....................38

Wat te doen bij problemen? ...................39

De lichtnetindicator werkt niet

Het vervangen van de zekering

Hij geeft geen geluid

Technische gegevens ..............................39

Wij van Rotel

Het is alweer meer dan 40 jaar geleden dat een

familie met een gepassioneerde betrokkenheid

bij muziek besloot om zelf geluidsapparatuur

van onberispelijke kwaliteit te gaan vervaar-

digen onder de naam Rotel. Door de loop

der jaren heen is die passie gebleven en het

familiedoel om audiofielen en muziekliefheb-

bers voor aantrekkelijke prijzen topkwaliteit

te bieden wordt door iedere Rotelmedewerker

gesteund.

De technici werken als een hecht team al

tweakend en luisterend totdat ieder nieuw

produkt dat muzikale niveau heeft bereikt

dat hun bij de aanvang voor ogen stond. Zij

worden volkomen vrijgelaten in hun keuze

van componenten, waar ze ook van de wereld

vandaan moeten komen. In Rotel apparatuur

kunt u condensatoren vinden uit Duitsland

en Engeland of half geleiders uit Amerika en

Japan, terwijl de ringkerntransformatoren in

eigen huis worden vervaardigd.

Onze goede reputatie werd gevestigd door

honderden waarderende testrapporten en

vele onderscheidingen die wij hebben mogen

ontvangen van mensen die uit professie dag in

dag uit naar muziek luisteren. Hun kritiek houdt

ons bij de les: het vervaardigen van muzikale,

betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produkt danken wij u

voor het in ons gestelde vertrouwen en wensen

wij u er veel en langdurig plezier mee.

Aan de slag met de RA-04

Wij danken u voor de aankoop van onze

RA-04 versterker. Wij zijn ervan overtuigd, dat

de muziek d.m.v. deze versterker ten gehore

gebracht, voor u een jarenlange bron van

plezier zal zijn.

De RA-04 is een topkwaliteit versterker met

vele mogelijkheden. Hij is zo ontworpen dat

hij de volledige dynamiek en de meest subtiele

nuances van uw favoriete muziek met het

grootste gemak kan weergeven. Om dit alle-

maal mogelijk te maken is de RA-04 uitgerust

met een nauwkeurig geregelde voeding. Deze

voeding is samengesteld uit een speciaal voor

Rotel ontworpen ringkerntransformator en z.g.

“split-foil” condensatoren. Zij zorgen voor de

energie die nodig is om aan alle eisen van

het muzieksignaal te kunnen voldoen. Het is

een kostbare manier van versterkers maken,

maar het is dan ook voor een goede zaak:

muziek.

De beide circuits op de printboards zijn volko-

men symmetrisch opgebouwd. Deze symmetrie

zorgt ervoor dat de integriteit van het signaal

gewaarborgd blijft. Bij ongelijke signaalwegen

krijgt u nl. een licht tijdsverschil tussen het linker

en rechter kanaal, met alle vervelende gevolgen

van dien. In de signaalweg op de PCB’s gebrui-

ken wij uitsluitend metaalfilm-weerstanden en

polystyreen- of polypropyleen condensatoren,

want alle aspecten van dit ontwerp zijn maar

met één doel voor ogen gemaakt: de natuur-

getrouwe reproduktie van muziek.

In zowel bediening als installatie is de RA-04

een recht toe recht aan ontwerp. Heeft u er-

varing met andere apparatuur dan zal u dat

spoedig ontdekken. De plugjes aansluiten, de

steker in het stopcontact en genieten maar.

RA-04

Geïntegreerde Stereo Versterker

Een paar

voorzorgsmaatregelen

Toch wel belangrijk:

Om onnodige

schade aan uw installatie te voorkomen

raden wij u aan om tijdens het aansluiten

de apparatuur nog NIET aan te sluiten op

het lichtnet. Controleer ook eerst voordat u

de apparatuur aanzet of alles wel correct

is aangesloten. Geef daarbij met name

aandacht aan de luidsprekerverbindingen.

Vooral verloren draadjes tussen de zwarte

en rode klemschroef kunnen desastreus

uitwerken op het functioneren van uw ver-

sterker.

Leest u vooral goed de gebruiksaanwijzing.

Er staat behalve over het installeren en de

bediening, belangrijke informatie in over de

wijze waarop u de RA-04 in uw installatie

moet inpassen alsmede algemene richtlijnen

om het maximale uit uw audio-installatie te

halen. Mocht u, ondanks onze pogingen om

het u zo duidelijk mogelijk te maken, toch

nog vragen hebben aarzel dan niet om met

uw Rotel dealer contact op te nemen: hij heeft

vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd

handig bij een eventuele verhuizing of wanneer

het apparaat opgestuurd moet worden voor

reparatie, want er is geen betere bescherming

tijdens transport dan zijn eigen doos.

Wanneer u van de ongelofelijk lange garan-

tie van 5 jaar wilt genieten moet u wel even

uw garantiebewijs invullen, door uw dealer

laten afstempelen, één deel opsturen naar de

importeur en uw deel goed bewaren bij de

nota van uw leverancier.

Een plek voor de RA-04

De plaats voor het apparaat moet vlak zijn,

vrij van vocht, trillingen en hoge tempera-

turen. Stel het apparaat niet bloot aan directe

zonnestralen en sluit het niet op in een niet

geventileerde ruimte.

Wij raden u aan de RA-04 te gebruiken in een

speciaal audiomeubel. Daarin kan hij op zijn

eigen plank staan. Zet hem nooit op een eind-

versterker. Zodoende voorkomt u oververhitting,

brom en interactie met andere componenten uit

de hi-fi keten. Goede audiomeubels zijn stevig

gemaakt en onderdrukken en verminderen

daarmee valse resonanties, aartsvijand num-

mer 1 in een muziekinstallatie. U zou het niet

zeggen maar een meubel kan dus in goede en

kwade zin uw installatie danig beïnvloeden.

Vraag uw ROTEL dealer om advies, hij weet

er alles van!!

De bekabeling

Hou de lichtnet-, digitale- en analoge signaalka-

bels uit elkaar. Dit vermindert de kans dat het

lichtnet of de digitale informatie invloed kan

uitoefenen op het analoge signaal. Ook het

gebruik van hoge kwaliteits verbindingskabels

voorkomt signaalvervuiling van buitenaf. Als het

goed is weet uw onvolprezen Rotel leverancier

hier alles van.

Het aansluiten op het

lichtnet

De lichtnetkabel

De RA-04 gebruikt nogal wat energie, daarom

adviseren wij u het apparaat niet aan te sluiten

via een verlengsnoer, maar rechtstreeks of via

een hoogwaardig lichtnetfilter op het lichtnet.

Check even of de groep waarop u uw hele

installatie wilt aansluiten wel ruim genoeg

gezekerd is. Trek nooit de steker uit de wand-

contactdoos door aan het snoer te trekken.

Dit apparaat is ontworpen om aangesloten

te worden op het lichtnet (220/230 Volts

wisselspanning). Sluit het nooit aan op een

lichtnet met een hoger voltage want dit kan

moeilijkheden veroorzaken. Heeft u twijfel over

het correcte voltage: het staat genoteerd op

de sticker op de achterkant van het apparaat

en op de doos, maar ook uw onvolprezen

ROTEL-dealer weet het ongetwijfeld.

Extra informatie:

Mocht u ooit moeten

verhuizen naar een land met een ander

voltage, dan is de versterker op dat andere

voltage in te stellen. Doe deze operatie NIET

zelf, maar laat hem verrichten door uw Rotel

leverancier. Deze handelingen zijn voor een

niet ingewijde niet van gevaar ontbloot.

Als u van plan bent om langdurig van huis

te zijn, adviseren wij u uw gehele beeld en

geluidsinstallatie (dus ook de RA-04) van het

lichtnet te ontkoppelen.

De aan/uitschakelaar

met

bijbehorende indicator

Met het indrukken van de “POWER” toets

op het front van de versterker, zet u het

apparaat aan en gaat het lampje erboven

branden. Bij nog een keer drukken gaat de

RA-04 weer uit.

Het aansluiten van de

ingangen

(zie figuur 2 voor het aansluiten)

Extra informatie:

Het is zeer verstandig

voor uw gehoor en luidsprekers dat, wan-

neer u signaalverbindingen maakt van wel-

ke aard dan ook, uw apparatuur UIT staat.

De pick-up aansluitingen

met aardverbinding

Verbindt de platenspeler met de “PHONO”

ingangen van de RA-04. Let erop dat u links

en rechts correct aansluit. Het (meestal) witte

plugje is links en het rode is rechts. Sommige

platenspelers hebben een z.g. aarddraad

monteer deze achter het schroefje links van

de schakelaar

De lijnniveau aansluitingen

Kies bij het aansluiten van de verschillende

bronnen op de RA-04 de juiste ingang: “CD”,

“DVD/VIDEO”, “TUNER”, “AUX 1 en 2” (alle

lijningangen) voor het aansluiten van respec-

tievelijk een cd-speler, een hi-fi videorecorder

of dvd-speler, een audio/TV tuner en nog twee

andere lijnbronnen.

“LEFT” en “RIGHT” staan uiteraard voor links

en rechts, let u er wel op dat u dat, i.v.m. een

correct stereobeeld, juist aan sluit. Wij ad-

viseren u kabels van een beter type te gebruiken

dan welke bij gemiddelde apparatuur wordt

bijgeleverd. Vraag uw adviseur hierom.

Nederlands

De verbindingen maken

met een opname/

weergaveapparaat

(zie figuur 2)

“TAPE” is een z.g. dubbelaansluiting: twee

voor opname en twee voor weergave en

werken op lijnniveau. Ze zijn bedoeld voor het

aansluiten van opname-apparatuur, zoals een

cassettedeck, een hi-fi video-, een minidisc- of

een cd-recorder.

De “IN” aansluitingen zijn ingangen en be-

doeld voor de uitgangen (weergave) van het

betreffende apparaat. De “OUT” aansluitingen

zijn uitgangen en bedoeld voor de ingangen

(opname) van het apparaat. Ook hier staan

“LEFT” en “RIGHT” voor links en rechts.

De voorversterker-

uitgangen

Als extra is de RA-04 voorzien van voorver-

sterkeruitgangen. Op deze uitgangen staat het

signaal van de bron dat gekozen werd met de

luisterkeuzeschakelaar “FUNCTION”. U kunt

dit signaal gebruiken om naar een andere

versterker te sturen t.b.v. “bi-amping” of voor

een muziekje in een andere ruimte.

Extra informatie:

Veranderingen van de

instellingen van de volumeregelaar, balans

en de toonregeling hebben direct invloed op

dit voorversterkersignaal.

De luidsprekeruitgangen

en deluidspreker-

keuzeschakelaar

(zie figuur 2 voor het aansluiten)

De RA-04 bezit twee stel luidspreker-uitgan-

gen: één stel genaamd “SPEAKER A”

één stel genaamd “SPEAKER B”

. U kunt

ze naar behoefte in en uitschakelen met de

keuzeschakelaar “SPEAKERS”

Luidsprekerkeuze

Als u slechts één stel luidsprekers op de RA-04

wilt aansluiten mag de impedantie van deze

luidsprekers 4

zijn. Als u echter twee stel

luidsprekers tegelijkertijd op de RA-04 wilt

gebruiken dan mag de impedantie van iedere

individuele luidspreker niet lager zijn dan

. Hoewel de opgegeven impedantie van

de meeste luidsprekers verre van precies

is, zal de RA-04 weinig problemen hebben

met de meeste luidsprekers. Heeft u vragen

hierover: uw ROTEL-dealer is niet verder dan

de telefoon.

Welke luidsprekerkabel?

We kunnen het wel van de daken schreeuwen:

onderschat niet het belang van een goede lu-

idsprekerverbinding. U kunt natuurlijk gewoon

draad gebruiken, maar dat is zonde van uw

kostbare aanschaf. Als u er niet zoveel aan-

dacht aan wilt schenken koop dan in ieder geval

kabel die zo dik mogelijk is. Uw versterker is

echter meer waard: echte hoogwaardige luid-

sprekerkabel. Er zijn vele soorten en kwaliteiten,

raadpleeg uw vakkundige Rotel leverancier, hij

kan u van de juiste informatie over dit zeer

belangrijke onderwerp voorzien.

Polariteit en fase

Zéér belangrijk: houdt u de fase in de gaten?

Goed luidsprekerkabel is gemerkt hetzij met een

tekst of met een kleur op een van de draden.

Zorg dat de rode uitgang van de versterker

ook met de rode of + van de luidspreker wordt

verbonden. Er gaat niets stuk als u deze laatste

handelingen verkeerd doet, maar de muziek

gaat zo beroerd klinken!

Mocht u toch nog twijfels hebben over de juiste

polariteit, dan hoeft u de draden van maar

één luidspreker te verwisselen. Hoe herkent u

de juiste polariteit? Zet de twee luidsprekers

met de fronten ongeveer 7,5cm. tegenover

elkaar. Speel een stukje muziek met veel lage

tonen (b.v. orgel). De verbinding met de meeste

lage tonen-reproductie is de juiste. Hoe komt

dat: bij aansluiting “in fase” versterken de

luidsprekers elkaar, maar “uit fase” heffen ze

elkaars geluid op.

De luidsprekeraansluitingen

Zorg ervoor dat bij het aansluiten van de

luidsprekers alle componenten uit staan. Voor

de duidelijkheid is de RA-04 uitgerust met

kleurgecodeerde luidsprekeraansluitingen. U

kunt er uw luidsprekerkabel al dan niet met

contactmateriaal op aansluiten. Als u uw luid-

sprekers zonder pluggen o.i.d. aansluit, stript u

dan ongeveer 1,5cm. van de luidsprekerkabel

en steek deze door de aansluiting nadat u de

knop van de uitgang heeft losgedraaid en

draai deze dan weer (GOED) vast.

Zorg ervoor dat er geen losse draadjes uit-

steken, deze kunnen sluiting veroorzaken.

Gebruikt u de bekende vorkjes dan kunt

u deze bevestigen achter de losgedraaide

draaiknoppen. Draai ze weer goed, maar niet

overdreven, vast. Herhaal deze handelingen

voor alle vier de draden. Gebruikt u tegen

de Europese regels toch luidsprekerpluggen

dan kunt u die direct in het middengat van

de aansluiting steken.

Extra informatie:

Controleer zorgvuldig

of u bij het monteren van de luidsprekerbek-

abeling geen sluiting maakt. Uw versterker

vindt sluiting heel vervelend.

RA-04

Geïntegreerde Stereo Versterker

De hoofdtelefoonuitgang

Voor het solitair genieten hebben wij de RA-04

uitgerust met een hoofdtelefoonaansluiting

(“PHONES”) voor hoofdtelefoons met een

6 mm plug. Bezit u er een met een 3.5 mm

plug, dan heeft u een verloopsnoertje nodig.

Uw leverancier heeft er vast een. Plugt u een

hoofdtelefoon in, dan worden de luidsprekers

NIET automatisch uitgeschakeld. Gebruikt u

daar de luidsprekerkeuzeschakelaar voor.

Wat u te horen krijgt door de hoofdtelefoon

wordt bepaald door de luisterkeuzeschakelaar

(“FUNCTION”) en/of de tape-afluisterschake-

laar (“MONITOR”). Wenst u naar de bron te

luisteren die aangesloten is op de tape-ingang

dan zet u de tape-afluisterschakelaar op

“TAPE”. In alle andere gevallen laat u deze

schakelaar op “SOURCE” staan en kiest u de

bron met de luisterkeuzeschakelaar “FUNC-

TION” of met de betreffende toetsen op de

afstandsbediening.

Extra informatie:

Omdat de gevoelig-

heid van luidsprekers en hoofdtelefoons

nogal wat kan verschillen, adviseren wij u

bij het inschakelen van een hoofdtelefoon

het volume terug te draaien.

De extra weergave-

ingang “Media Player”

De RA-04 is op de voorkant voorzien van

een extra stereo lijningang uitgevoerd in een

mini-jackplugaansluiting. U kunt deze ingang

gebruiken om b.v. een draagbaar weergave-

medium op aan te sluiten, zoals een i-pod.

Deze ingang wordt geactiveerd door de

ingangskeuzeschakelaar (12) op “AUX 2” te

zetten. Wordt de betreffende speler aangesloten

via zijn hoofdtelefoonuitgang, dan moet zijn

geluidssterkteregeling wel eerst correct worden

ingesteld. Klinkt het geluid sterk vervormd,

draai dan de volumeregelaar wat terug tot

de vervorming verdwijnt. Is de geluidssterkte

veel te zacht ondanks dat de volumeregelaar

van de versterker redelijk is opgedraaid, draai

dan het volume van de speler wat op

Extra informatie:

Wanneer u een 3.5 mm

mini-jackplug in de “Media Player” ingang

steekt wordt automatisch de ingang “AUX 2”

op de achterkant uitgeschakeld. Zodra u de

plug er weer uithaalt, wordt ingang “AUX 2”

weer actief.

De bedieningsorganen

De volumeregelaar

Deze regelaar regelt het volume van beide

kanalen tegelijk: rechtsom vermeerdert en

linksom vermindert het volume.

De balansregeling

Met de “BALANCE” regelaar kunt u de relatieve

luidheid van de kanalen instellen. Rechtsom

draaien doet het stereobeeld naar rechts ver-

huizen en linksom naar links. Is alles bij u ok

en staat het stereobeeld goed gepositioneerd

tussen de luidsprekers, dan staat deze regelaar

in het midden.

De toonregeling aan/uit

schakelaar “TONE”

Om een zo puur mogelijke weergave mogelijk

te maken hebben we de toonregeling uitschake-

lbaar gemaakt. Wanneer deze schakelaar op

“OFF” staat is dat het geval. Laat de schakelaar

zo staan als u geen toonregeling gebruikt.

Zet deze schakelaar op “ON” wanneer u de

toonbalans wenst te beïnvloeden d.m.v. één

van de toonregelaars.

De lage- en

hogetonenregeling

Wanneer u de aan/uit schakelaar van de

toonregeling op “ON” heeft staat kunt u d.m.v.

de lage-en hogetonenregelaars de toonbalans

beïnvloeden. Naar rechts draaien vanuit de

middenstand vermeerdert het lage- of hoge-

tonen aandeel, naar links draaien vermindert

het lage of hoge tonen aandeel.

Een goed samengestelde hifi installatie klinkt

meestal het best zonder ingrijpen middels de

toonregeling. Gebruik deze dan ook met mate.

Wees vooral voorzichtig met het rechtsom

draaien u kunt daarmee uw versterker en

luidsprekers danig van streek maken!

De luisterkeuzeschakelaar

“funtion”

Met de ingangskeuzeschakelaar kiest u de

bron waarnaar u wenst te luisteren. De bron

middels deze schakelaar gekozen is de bron die

u hoort, echter alleen als de “TAPE” schakelaar

op “SOURCE” staat (zie ook het volgende

onderwerp). Het signaal van de bron die u met

deze schakelaar kiest staat ook de uitgangen

“PRE OUT”

en “TAPE OUT”

. Zet dus

de ingangskeuzeschakelaar op de bron naar

welke u wenst te luisteren.

Monitor control

Wanneer de monitor control schakelaar zich

in de Source positie bevindt, bepaalt de stand

van de funtion schakelaar naar welke bron u

luistert, en welk signaal er op de “pre out”

uitgang aangeboden wordt. Wenst u naar het

apparaat te luisteren wat aangesloten is op de

tape aansluiting, dan moet de monitor control

schakelaar zich in de tape positie bevinden,

dit signaal zal dan tevens op de “pre out”

uitgang staan.

Het beveiligingscircuit

In de RA-04 hebben we zowel een thermisch- als

een stroombeveigingscircuit ingebouwd die de

versterker moeten vrijwaren tegen schade door

extreme omstandigheden en/of foute bediening.

Deze circuits bevinden zich geheel buiten de

signaalweg en oefenen dus geen enkele invloed

uit op de geluidsprestaties. In tegendeel zelfs,

de circuits houden alleen maar de temperatuur

van de uitgangstransistoren nauwlettend in de

gaten en zetten de versterker uit wanneer de

warmte boven een bepaalde waarde uitkomt.

Hoogstwaarschijnlijk zult u deze beveiligingscircuits

nooit in werking zien treden, maar mocht

er een dergelijke situatie zich voordoen,

dan stopt de versterker met spelen en

het lampje op de voorkant zal oplichten.

Als dat gebeurt, zet dan de versterker voor een

paar minuten uit om hem af te laten koelen

en probeer er vervolgens achter te komen wat

de reden van het in werking treden van de

beveiliging is geweest. Als u nu de versterker

weer aanzet zal de alarmsituatie automatisch

worden opgeheven en het lampje op de

voorkant zal uit zijn.

Meestal worden beveiligingscircuits geactiveerd

door foute bedrijfsomstandigheden zoals

sluiting in luidsprekerbedrading of onvoldoende

ventilatie van de eindtrappen. Heel zelden

is een hoge inductie of een extreem lage

impedantie daarvan de oorzaak.

Gebeurt het vaak dat het beveiligingscircuit

wordt geactiveerd en bent u niet instaat

de oorzaak te lokaliseren en te corrigeren,

neem dan contact op met uw Rotel leverancier.

Nederlands

Wat te doen bij

problemen?

Als er al problemen zijn, zijn deze meestal

te wijten aan slechte verbindingen, slecht

verbindingsmateriaal of een verkeerde stand

van de knoppen/schakelaars.

Controleer bij niet functioneren of alle schake-

laars en knoppen in de juiste stand staan.

Functioneert het één en ander niet zoals het

moet, probeer dan door elimineren er achter

te komen waar het probleem zit. Heeft u b.v.

last van brom, controleer dan of dat altijd het

geval is (een versterkerprobleem) of alleen

bij een bepaalde bron (een probleem bij die

bepaalde bron dus). Bent u echt niet instaat

om geluid uit de RA-04 te krijgen, volgt u dan

onderstaande suggesties:

De lichtnetindicator werkt niet

De lichtnet-indicator gaat branden zodra de

RA-04 op het lichtnet is aangesloten en u het

apparaat heeft aangezet. Doet de indicator

het niet, controleer dan de lichnetaansluiitng

waarop de RA-04 is aangesloten met een ander

elektrisch apparaat, een schemerlamp o.i.d.

Het vervangen van de

zekering

Ontdekt u met de schemerlampproef dat er wel

degelijk spanning staat op de door u gebruikte

wandcontactdoos en de lichtnet-indicator doet

het nog steeds niet, dan kon de interne zekering

van de RA-04 wel eens ter ziele zijn. Neem

in dat geval contact op met uw handelaar, hij

kan dat klusje zo voor u klaren.

Hij geeft geen geluid

Het indicator-lampje brandt wel, maar u hoort

nog steeds niets. Controleer dan of de verbind-

ingen tussen de gekozen bron en de RA-04 o.k.

zijn. Controleer of de luister keuzeschakelaar

“LISTENING” in de juiste stand staat. Hoe is

de kwaliteit van de verbindingen tussen de RA-

04 en de luidsprekers? Na al deze controles

moet ‘ie het doen. Zo niet: u weet uw steun en

toeverlaat, uw Rotel leverancier, te vinden.

Technische gegevens

Continu vermogen

2x40 watts

(20-20-000 Hz. verv. < 0.03% bij 8

)

Harmonische verv. (THD) (20-20.000Hz.)

< 0.03% bij vol vermogen

half vermogen of 1 watt

Intermodulatievervorming (60 Hz:7 kHz, 4:1)

< 0.03% bij vol vermogen

half vermogen of 1 watt

Frequentiebereik

Pick-up ingang:

20-15.000 Hz. ±0.3 dB

Lijningangen:

10-40.000 Hz. ±1 dB

Dempingsfactor (20-20.000 Hz. bij 8

)

180

Ingangsgevoeligheid/impedantie

Pick-up ingang MM

2.5mV, 47k

Lijningangen

150mV, 24k

Overbelasting

Pick-up ingang (MM)

180 mV

Lijningangen

Voorversterkeruitgang/imp.

1V/470

Toonregeling laag/hoog:

± 6 dB bij 100 Hz./10 kHz.

Signaal/Ruisverhouding (IHF A netwerk)

Pick-up ingang MM

80dB

Lijningangen

100dB

Netspanning (Europese uitvoering)

230Volts/50Hz.

Opgenomen vermogen

220 Watts

Afmetingen (bxhxd)

437x72x342mm.

Hoogte Voorpaneel (voor rackmontage)

60 mm

Netto gewicht

5.9kg

Gegevens en ontwerp zijn voorbehouden.

RA-04

Integrerad Stereoförstärkare

Viktig säkerhetsinstruction

VARNING! Försök aldrig att själv utföra service på ap-

paraten. Anlita alltid en behörig servicetekniker för all

service.

VARNING! För att undvika risk för elektriska stötar och

brand, utsätt inte apparaten för vatten eller fukt. Ställ

aldrig föremål som kan läcka eller droppa vatten, till

exempel blomkrukor, i närheten av apparaten.

Se till att inga föremål kommer in i apparaten. Om

apparaten utsätts för fukt, väta eller om främmande

föremål kommer in i den, dra omedelbart ut nätkabeln

ur vägguttaget. Lämna sedan apparaten till en behörig

servicetekniker för översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter eller använder apparaten.

Behåll denna bruksanvisning så att du kan studera dessa säkerhets-

föreskrifter.

Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på

själva apparaten. Följ alltid alla användarinstruktioner.

Använd bara en torr trasa eller dammsugaren för rengöring av ap-

paraten.

Se till att det alltid finns 10 cm fritt utrymme runt ap-

paraten.

Ställ inte apparaten på en säng, soffa, matta eller någon

liknande yta som kan blockera ventilationshålen. Om apparaten

placeras i en bokhylla eller i ett skåp måste det finnas utrymme för

god ventilation.

Placera inte apparaten nära element eller andra apparater som ut-

vecklar värme.

Apparaten måste vara ansluten till ett vägguttag enligt specifikationen

på apparatens baksida.

Anslut endast apparaten till vägguttaget med den medföljande

strömkabeln eller en exakt motsvarighet. Modifiera inte den medföl-

jande strömkabeln. Ändra inte jord eller polaritet. Använd inte någon

förlängningskabel.

Placera inte strömkabeln så att den kan bli utsatt för åverkan, extrem

värme eller skadas på annat sätt. Var extra noga med att inte skada

kabelns ändar.

Strömkabeln används som huvudströmbrytare och ska finnas åtkom-

lig.

Strömkabeln ska kopplas ur vägguttaget vid åskväder eller om apparaten

inte ska användas under en längre tid.

Sluta omedelbart använda apparaten och låt behörig servicetekniker

kontrollera den om:

• Strömkabeln eller kontakten har skadats

• Främmande föremål eller vätska har kommit in i apparaten

• Apparaten har utsatts för regn

• Apparaten visar tecken på felaktig funktion

• Apparaten har tappats eller skadats på annat sätt

Använd klass 2-kablar till högtalaranslutningen f ör att minimera risken

för elektriska stötar och se t ill att installationen blir säker.

Placera apparaten på en fast, plan yta som klarar dess vikt.

Var försiktig när apparaten ska flyttas så att den inte välter.

Rotels produkter är utformade för att följa de internationella

direktiven RoHS (Restriction of Hazardeous Substances) och

WEEE (Waste Electrical and Electronic Equipment) som

behandlar hur uttjänta elektriska och elektroniska produkter

tas om hand. Symbolen med den överkorsade soptunnan

innebär att produkterna måste återvinnas eller tas om hand

enligt dessa direktiv.

Denna symbol betyder att apparaten är

dubbelisolerad och inte behöver jordas.

Innehåll

Figur 1: Funktioner och anslutningar

Figure 2: Anslutningar för ingångssignalerna

och högtalarutgångarna

Viktig säkerhetsinstruction ....................40

Innehåll ................................................41

Om Rotel ..............................................41

Introduktion..........................................41

Att tänka på

Placering

Kablar

Ström och strömfunktioner ....................42

Strömingång

Ström-knapp

och Ström-lampa

Anslutningar för insignaler .....................42

Skivspelaringång

och Jordanslutning

Linjeingångar

Anslutningar för inspelning

.........................43

Förstegsutgångar

...................................43

Högtalarutgångar

Högtalarväljare

...............................43

Val av högtalare

Val av högtalarkabel.

Polaritet och fas

Anslutning av högtalare

Hörlursutgång

................................43

Media Player-ingång

......................43

Ljudkontroller

..........................................44

Volymkontrollen

Balans

Tonkontroller

Bas och diskant

Ingångsväljare

Tape Monitor

Circuit de protection

Felsökning ............................................44

Strömlampan lyser ej

Säkringsbyte

Inget ljud

Specifikationer ......................................45

Om Rotel

Rotel grundades för över 40 år sedan av en

familj med ett passionerat intresse för musik.

Detta ledde till en egen tillverkning av hifi-

produkter med en kompromisslös kvalitet.

Genom alla år har denna passion för musik,

som delas av hela Rotels personal, varit

oförändrad och målet har alltid varit att tillverka

prisvärda produkter för både audiofiler och

musikälskare.

Rotels ingenjörer arbetar i team och har ett

nära samarbete. Tillsammans lyssnar de på

och finslipar varje ny produkt tills den når upp

till Rotels höga krav på musikalisk kvalitet. De

får välja komponenter från hela världen för att

göra produkterna så bra som möjligt. I appara-

terna hittar du ofta allt från brittiska och tyska

kondensatorer till japanska och amerikanska

halvledare och toroidaltransformatorer som

tillverkas i Rotels egna fabriker.

Rotel har förtjänat sitt goda rykte genom

hundratals goda tester och utmärkelser från

hifi-branschens mest respekterade recensenter,

som lyssnar på musik varje dag. Deras erkän-

nanden bidrar till att Rotel fortsätter att tillverka

produkter som är musikaliska, pålitliga och

prisvärda.

Alla vi på Rotel är glada för att du köpt denna

produkt och hoppas att den kommer att ge dig

många års njutning och glädje.

Introduktion

Tack för att du har köpt den integrerade ste-

reoförstärkaren Rotel RA-04. I en musikanläg-

gning av hög kvalitet kommer den att ge dig

många års musikalisk njutning.

RA-04 är en förstärkare med många funktioner

och höga prestanda. Den har utformats och

optimerats för att kunna återge musikens hela

dynamiska omfång och alla små nyanser.

RA-04 har en kraftfull strömförsörjning med

en ringkärnetransformator som utvecklats av

Rotel. Denna strömförsörjning har låg imped-

ans och stora kraftresurser, vilket innebär att

RA-04 kan återge även krävande ljudsignaler

med lätthet. Att utforma en förstärkare med en

sådan konstruktion är kostsamt, men innebär

att musiken låter bättre.

Kretskorten är försedda med SCT-teknik (Sym-

metrical Circuit Traces) som garanterar att

musikens timing bibehålls och återskapas på

ett korrekt sätt. Alla viktiga signalvägar i RA-04

har kretsar som använder metallfilmsresistorer

och polystyren- eller polypropylen-kondensa-

torer. Hela konstruktionen är noggrant utformad

för att återge musiken på ett så naturtroget

sätt som möjligt.

Förstärkarens viktigaste funktioner är enkla

och lättbegripliga. Om du är van vid stereo-

anläggningar så bör du inte ha några problem

med att börja använda RA-04. Koppla bara

in resten av anläggningen, så kan du börja

njuta av musiken.

Svenska

Att tänka på

OBS!

För att undvika skador på din anläggn-

ing, stäng av ALLA komponenter i anläggningen

innan du kopplar in eller tar bort högtalare eller

andra komponenter. Slå inte på anläggningen

förrän du är säker på att alla anslutningar är

gjorda på rätt sätt. Var särskilt noga med högta-

larkablarna. Det får inte finnas några lösa ledare

som kan komma i kontakt med andra kablar eller

förstärkarens chassi.

Läs denna bruksanvisning noggrant. Den ger

dig grundläggande instruktioner om hur du

installerar och använder RA-04 i din anläg-

gning, samt information om hur du får ett så

bra ljud som möjligt. Om du har några frågor

är du alltid välkommen att kontakta din Rotel-

återförsäljare. Alla vi på Rotel uppskattar dina

frågor och synpunkter.

Spara kartongen och allt packmaterial till RA-

04 så att du kan använda detta vid ett senare

tillfälle. Att skicka eller flytta förstärkaren i en

annan förpackning kan skada den allvarligt.

Fyll i och skicka in registreringsbeviset som följer

med RA-04. Spara också ditt originalkvitto från

köptillfället. Det är det bästa beviset för när du

köpt apparaten, vilket kan vara viktigt om du

behöver lämna in den för garantiservice.

Placering

Precis som alla elektriska komponenter som

hanterar lågnivåsignaler påverkas RA-04 av

sin omgivning. Undvik att ställa förstärkaren

ovanpå andra komponenter. Dra inte heller

signalkablar i närheten av nätkablar, eftersom

sådana kan påverka ljudsignalen och orsaka

störningar.

RA-04 alstrar värme vid normal användning.

Kylflänsarna och ventilationshålen är utfor-

made för att leda bort värme. Täck inte över

ventilationshålen. Se till att det finns 10 cm fritt

utrymme runt om förstärkaren och att det finns

god ventilation, så att den inte överhettas.

Tänk på förstärkarens vikt när du väljer plac-

ering. Se till att apparatens vikt kan bäras av

hyllan eller bänken den ställs på. Vi rekom-

menderar att du placerar RA-04 i en möbel

som är utformad för stereokomponenter.

Sådana möbler är byggda för att minimera

eller eliminera vibrationer som kan påverka

ljudkvaliteten. Kontakta din Rotel-återförsäljare

om du vill ha hjälp med installationen och med

att välja hifi-möbel.

Kablar

Se till att nätkablar, högtalarkablar, digitalk-

ablar och vanliga signalkablar inte ligger i

närheten av varandra. Det minimerar risken

för att signalkablarna påverkas av störningar

eller förvrängningar från andra kablar. Om du

använder avskärmade kablar av hög kvalitet

så förhindrar du också att ljudkvaliteten störs

från andra kablar. Om du har några frågor om

vilka kablar du bör använda är du välkommen

att kontakta din Rotel-återförsäljare.

Ström och

strömfunktioner

Strömingång

RA-04 drar inte mycket ström från vägguttaget.

Den bör dock anslutas säkert på ett säkert

sätt. Använd inte någon förlängningskabel.

Du kan använda en kraftig grendosa, men

bara under förutsättning att den klarar att

lämna den ström som förstärkaren (och övriga

komponenter) behöver.

Din RA-04 är fabriksinställd på rätt volttal för

vad som gäller i det land där du köpte den

(Europa 230 V/50 Hz och USA 115 V/60

Hz). Fabriksinställningen finns utmärkt med

en dekal på apparatens baksida.

OBS!

Om du flyttar din RA-04 till ett annat

land går det att konfigurera om den så att den

passar för ett annat elnät. Försök inte göra

detta själv. Om du öppnar RA-04 så riskerar

du att få kraftiga stötar. Kontakta en behörig

servicetekniker eller din Rotel-återförsäljare

för mer information.

Om du kommer att vara bortrest en längre tid

är det en lämplig försiktighetsåtgärd att dra

ut strömkabeln till förstärkaren (och övriga

stereokomponenter) ur vägguttaget.

Ström-knapp

och Ström-

lampa

Tryck på strömbrytaren på fronten för att slå

på RA-04. Lysdioden ovanför börjar då lysa,

vilket talar om att förstärkaren är påslagen.

Tryck på strömbrytaren en gång till för att

stänga av förstärkaren.

Anslutningar för

insignaler

[Se figur 2.]

OBS!

För att undvika kraftiga ljud som varken

du eller dina högtalare kommer att uppskatta

bör du se till att anläggningen är avstängd

när du gör alla anslutningar.

Skivspelaringång

och

Jordanslutning

Koppla in signalkabeln från skivspelaren till

höger respektive vänster PHONO-ingång.

Om skivspelaren har en jordkabel så fäster

du denna i jordkontakten (GND) till vänster.

Det förhindrar att ljudsignalen påverkas av

brummande oljud och störningar.

Linjeingångar

CD-, TUNER- och AUX-ingångarna är ingångar

för ljudet från signalkällor. Dessa används för

att ansluta komponenter som CD-spelare, vid-

eobandspelare, radio eller analoga utgångar

på CD-ROM- eller DVD-spelare.

Vänster och höger kanal är märkta LEFT respe-

ktive RIGHT och ska anslutas till motsvarande

utgångar på signalkällorna. Kontakterna för

vänster kanal är vita och höger kanal är röda.

Du bör använda signalkablar av hög kvalitet

när du ansluter signalkällor till förstärkaren.

Om du har några frågor om vilka kablar du

bör använda är du välkommen att kontakta

din Rotel-återförsäljare.

RA-04

Integrerad Stereoförstärkare

Anslutningar för

inspelning

[Se figur 2.]

In- och utgångarna märkta TAPE 1 används

för att ansluta apparater för in- och avspelning

med hjälp av vanliga analoga signalkablar.

Den vanligaste typen av sådana komponenter

är ett kassettdäck.

När du ansluter en sådan apparat till RA-04

måste du komma ihåg att utgångarna på ins-

pelaren kopplas till RA-04:s TAPE 1-ingångar

(IN). På samma sätt ska TAPE 1-utgångarna

(OUT) anslutas till inspelarens ingångar. Höger

och vänster kanal ansluts precis som vilken

annan komponent som helst. Använd signalk-

ablar av hög kvalitet så att inte ljudkvaliteten

påverkas.

OBS!

TAPE OUT-utgångarna påverkas inte

av volym-, balans- eller tonkontrollerna.

Förstegsutgångar

RA-04 har en uppsättning förstegsutgångar som

är märkta PRE OUT och som överför signalen

från den signalkälla som spelas. Dessa utgån-

gar används oftast för att överföra en signal till

en annan integrerad förstärkare eller ett slutsteg

som driver ett annat par högtalare.

OBS!

PRE OUT-utgångarna påverkas av

volym-, balans- och tonkontrollerna.

Högtalarutgångar

Högtalarväljare

[Se figur 2.]

RA-04 har två uppsättningar högtalarutgångar,

märkta ”A”

och ”B”

. Vilka utgångar

som används bestäms av omkopplaren på

fronten

(SPEAKERS).

Val av högtalare

Om bara ett par högtalare används kan de

ha en så låg impedans som 4 ohm. Om två

par används samtidigt (både A och B) måste

alla högtalare ha en impedans på 8 ohm eller

högre. Högtalarimpedanser är inte så exakta,

och i praktiken klarar RA-04 de flesta högtalare.

Om du har några frågor är du välkommen att

kontakta din Rotel-återförsäljare.

Val av högtalarkabel.

Använd en skärmad, tvåledad högtalarkabel

för att ansluta dina högtalare till RA-04.

Högtalarkabelns storlek och kvalitet påverkar

anläggningens ljudkvalitet. En standardkabel

kan fungera, men kan också minska utsignalens

styrka och dämpa basåtergivningen, särskilt i

anläggningar med långa kablar. Rent allmänt

fungerar grövre kablar bäst. För bästa resultat

bör du överväga att skaffa högtalarkablar av

hög kvalitet. Din Rotel-återförsäljare kan hjälpa

dig att välja rätt kablar till din anläggning.

Polaritet och fas

När du ansluter högtalarkablarna måste du se

till att polariteten blir rätt. Plus- och minusle-

darna måste sitta på rätt ställe på förstärkaren

och på högtalarna. Om polariteten i någon

anslutning av misstag blir omvänd, minskas

basåtergivningen och stereoperspektivet

försämras. Alla kablar är märkta så att du

kan se vilken ledare som är vilken – det kan

till exempel finnas en färgmarkering eller

en fasad kant på den ena ledaren, eller så

kan kabeln vara genomskinlig och ha olika

färger på själva ledarna (koppar och silver).

Var konsekvent när du ansluter kablarna och

använd alltid samma markering för polaritet

på högtalarna och på förstärkaren.

Anslutning av högtalare

Stäng av alla komponenter i anläggningen

innan du ansluter högtalarna. RA-04 har

två färgkodade uppsättningar terminaler. De

två uppsättningarna för varje kanal gör det

enklare att använda bi-wiring till högtalarna.

Högtalarterminalerna klarar avskalad kabel

samt banan- eller spadkontakter (utom i EU,

där banankontakter inte är tillåtna).

Dra kablarna från förstärkaren till högtalarna.

Se till att varje kabel är tillräckligt lång för

att du ska kunna flytta komponenterna och

komma åt anslutningarna på baksidan. Om

du använder banankontakter fäster du dem

på kablarna och trycker sedan in dem i ter-

minalskruvarna, som ska vara inskruvade helt

och hållet (medsols).

Om du använder spadkontakter fäster du dem på

ledarna. Om du använder avskalad kabel direkt

i högtalarterminalerna så separerar du ledarna

och skalar av isoleringen. Var noga med att du

inte skalar av själva koppartrådarna. Skruva

sedan upp terminalhylsan (motsols) och anslut

spadkontakten runt terminalen eller trä den av-

skalade kabeln genom terminalen. Skruva sedan

fast terminalhylsan ordentligt (medsols).

OBS!

Se till att det inte finns några lösa

kabeltrådar som kan komma i kontakt med

intilliggande kablar.

Hörlursutgång

Med hjälp av hörlursuttaget kan du lyssna

på musik när som helst utan att störa någon.

Uttaget klarar hörlurar med 3,5-millimeters

minijack-kontakt. När du kopplar in hörlura-

rna så stängs inte signalen till högtalarna av.

Använd i stället högtalarväljaren (SPEAKERS)

för att stänga av signalen till högtalarna. In-

gångsväljaren

och Tape Monitor-kontrollen

avgör vilken signalkälla som spelas. Om

du vill lyssna på signalkällan som är ansluten

till TAPE IN-ingången eller på signalkällan

som håller på att spelas in, ställer du in Tape

Monitor-kontrollen till läget TAPE. Om du vill

lyssna på någon annan signalkälla ska Tape

Monitor-kontrollen stå i läge TAPE, och sedan

väljer du signalkälla med Ingångsväljaren.

Media Player-ingång

På förstärkarens front finns en 3,5-millimeters

stereoingång som är märkt MEDIA PLAYER.

Denna väljs genom att ställa Ingångsväljaren

i läge AUX2. Ingången kan användas för att

ansluta olika typer av bärbara spelare, till

exempel CD-spelare eller MP3-spelare. Om du

ansluter en sådan med en kabel från hörlursut-

taget måste du tänka på att höja volymen på

den bärbara spelaren för att ljudet ska höras.

Om ljudet är högt och förvrängt ur högtalarna

ska du sänka volymen. Om ljudet knappt är

hörbart, trots att förstärkarens volymkontroll är

inställd ganska så högt, så ska du höja volymen

på den bärbara spelaren.

OBS!

När en 3,5-millimeters minijack-kabel

ansluts till MEDIA PLAYER-ingången på fronten

kopplas AUX2-ingången på baksidan ur. När

minijack-kabeln tas bort fungerar AUX2-in-

gången som vanligt igen.

Svenska

Ljudkontroller

Volymkontrollen

Vrid volymkontrollen medsols för att höja voly-

men och motsols för att sänka den.

Balans

Balanskontrollen (BALANCE) justerar balan-

sen mellan höger och vänster högtalare. I

de flesta fall ska kontrollen stå i mittenläget

och peka rakt uppåt. I en del fall, oftast när

lyssningsplatsen inte befinner sig mittemellan

högtalarna, kan du behöva justera balansen

för att ljudet ska låta lika högt ur båda hög-

talarna. Vrid balanskontrollen medsols för att

förskjuta balansen åt höger och motsols för

att förskjuta den åt vänster.

Tonkontroller

När TONE-knappen inte är intryckt passerar

ljudsignalen förbi tonkontrollerna för att ljudet

ska bli så rent som möjligt. Om du inte vill

använda tonkontrollerna ska du alltså inte

ha TONE-knappen intryckt. Tryck in knap-

pen om du vill justera ljudet med hjälp av

tonkontrollerna.

Bas och diskant

När TONE-knappen är intryckt justerar BASS-

och TREBLE-kontrollerna ljudets bas- och

diskantnivåer. Vrid kontrollerna medsols för

att höja bas- och diskantnivåerna och motsols

för att sänka dem.

En korrekt inställd ljudanläggning av hög

kvalitet låter bäst med små eller inga justerin-

gar av bas- och diskantnivån. Använd därför

tonkontrollerna sparsamt. Var särskilt försiktig

med att höja nivåerna kraftigt, eftersom det

ökar effekten i bas- eller diskantregistret och

leder till större påfrestningar för förstärkaren

och högtalarna.

Ingångsväljare

Ingångsväljaren på fronten väljer signalkälla.

Signalen som väljs är den du lyssnar på, så

länge Tape Monitor-kontrollen står i läge

SOURCE (se nästa stycke). Signalen som

väljs med Ingångsväljaren skickas också till

PRE OUT- och TAPE OUT-utgångarna. Vrid

kontrollen så att den pekar på den signalkälla

du vill lyssna på.

Tape Monitor

När Tape Monitor-kontrollen står i läge SOURCE

väljer du vilken signalkälla du vill lyssna på

(och som ska skickas ut ur PRE OUT-utgången)

genom att vrida på Ingångsväljaren. Om du

vill lyssna på signalen från en inspelare som

är ansluten till TAPE IN-ingången så vrider du

Tape Monitor-kontrollen till läget TAPE. I detta

läge skickas signalen från TAPE 1-ingången

även till PRE OUT-utgången.

Signalen som skickas till TAPE OUT-utgången

väljs alltid med Ingångsväljaren. När du spelar

in på en komponent med Monitor-funktion

så kan du lyssna på ljudet som spelas in

genom att ställa Tape Monitor-kontrollen i

läge SOURCE.

Circuit de protection

Le RA-04 bénéficie à la fois d’une protection

thermique et d’une protection contre les sur-

charges en courant, permettant de protéger

l’amplificateur contre des conditions de fonc-

tionnement extrêmes. Ces circuits de protection

sont totalement indépendants du signal audio,

et n’ont donc aucune influence sur la qualité

sonore. Cependant, ces circuits contrôlent en

permanence la température des transistors

de sortie, et coupent l’amplificateur si cette

température dépasse certaines limites.

Dans la très grande majorité des cas, vous ne

verrez jamais ces circuits de protection entrer

en action. Cependant, si l’amplificateur détecte

un défaut de fonctionnement, il s’arrêtera de

fonctionner instantanément, et la diode LED

en face avant s’allumera.

Si cela arrive, éteignez immédiatement

l’amplificateur. Laissez-le refroidir pendant plu-

sieurs minutes, et tentez de détecter et de corriger

le problème ayant entraîné l’intervention de la

protection. Lorsque vous rallumerez l’amplificateur,

ses circuits de protection seront automatiquement

réinitialisés et la diode LED s’éteindra.

Dans la plupart des cas, la protection entre en jeu

suite à un défaut de fonctionnement comme un

court-circuit entre deux câbles des enceintes acous-

tiques, ou une ventilation insuffisante dans une

atmosphère très chaude. Dans de très rares cas,

des enceintes acoustiques à très faible impédance

ou présentant une charge très réactive peuvent

entraîner la mise en service des protections.

Si ces circuits s’activent très souvent et que

vous ne parvenez pas à en déterminer la

cause, contactez votre revendeur agréé Rotel

pour assistance.

Felsökning

De flesta problem som uppstår i en anläggning

beror på felaktiga anslutningar eller inställn-

ingar. Om du stöter på problem försöker du

lokalisera felet och kontrollerar dina inställ-

ningar. Försök hitta orsaken till felet och gör

sedan de ändringar som behövs. Om du inte

får något ljud ur RA-04 så kommer här ett par

förslag på vad du kan göra:

Strömindikatorn (POWER)

lyser inte

Denna lysdiod ska alltid lysa när RA-04 är

ansluten till ett vägguttag och strömbrytaren

trycks in. Om den inte lyser kan du prova om

vägguttaget fungerar genom att koppla in någon

annan elektrisk apparat, till exempel en lampa.

Försäkra dig också om att uttaget inte styrs av

en timer eller någon annan utrustning.

Säkring

Om en annan elektrisk apparat fungerar när

den ansluts till vägguttaget, men POWER-

lysdioden inte tänds när RA-04 ansluts och

strömbrytaren trycks in, kan det bero på att

förstärkarens inre säkring har löst ut. Om du

misstänker att detta kan vara felet så kontaktar

du din auktoriserade Rotel-återförsäljare och

ber dem hjälpa dig att byta ut den.

Inget ljud hörs

Kontrollera signalkällan och försäkra dig om att

den fungerar som den ska. Se till att kablarna

från signalkällan till RA-04 är anslutna på rätt

sätt. Se till att Ingångsväljaren och Tape Moni-

tor-knappen står i rätt lägen. Kontrollera också

att högtalarkablarna är rätt anslutna.

RA-04

Integrerad Stereoförstärkare

Specifikationer

Kontinuerlig uteffekt

40 watt/kanal

(20-20 kHz, <0.03%, 8 ohm)

Total harmonisk förvrängning (THD)

< 0,03 % vid kontinuerlig effekt, halv effekt och 1 wat

(20–20 000 Hz)

Intermodulationsförvrängning

< 0,03 % vid kontinuerlig effekt, halv effekt och 1 watt

(60 Hz :7 kHz, 4:1)

Frekvensomfång

Phono ingång

20–15 000 kHz (±0,3 dB)

Linjeingångar

0–40 000 kHz (±1 dB)

Dämpfaktor (20-20.000 Hz, 8 ohm)

180

Ingångskänslighet / Impedans

Phono ingång

2.5mV / 47k Ohm

Linjeingångar

150mV / 24k Ohm

Ingångsöverbelastning

Phono ingång

180mV

Linjeingångar

Utsignal/impedans, förförstärkare

1V / 470 Ohm

Bas/diskant, tonkontroller

±6 dB vid 100/10 000 Hz

Signal/brus-förhållande (IHF A)

Phono ingång

80 dB

Linjeingång

100 dB

Strömförsörjning

Europa

230 Volt, 50 Hz

USA

120 volt, 60 Hz

Strömförbrukning

220 watt

Mått (B x H x D)

437 x 72 x 342 mm

Fronthöjd

60 mm

Vikt

(netto)

5.9 kg

Alla specifikationer är korrekta vid tryckningen.

Rotel reserverar sig rätten att göra framtida förbättringar utan föregående meddelanden

Svenska

Важные

инструкции

по

безопасности

ПРЕДОСТЕРЕЖЕНИЕ

Внутри

нет

частей

доступных

для

обслуживания

пользователю

Доверяйте

обслуживание

квалифицированному

персоналу

ПРЕДОСТЕРЕЖЕНИЕ

Для

снижения

опасности

возгорания

или

поражения

электрическим

током

не

подвергайте

данный

аппарат

воздействию

дождя

или

влаги

Не

допускайте

попадания

посторонних

предметов

внутрь

корпуса

Если

внутрь

корпуса

попала

влага

или

посторонний

предмет

немедленно

выньте

вилку

шнура

питания

из

розетки

Доставьте

аппарат

квалифицированному

специалисту

для

осмотра

возможного

ремонта

!"#$%#

&#'

()%*)#%+,-./

0((0"0.

1("023-./

(")&.+.#

2*#

+,*."145++

6)7"0,+.#

"14)2)%*.2)

()

84*(310.05++

%3-

%03/,#9:#;)

+*()3/<)20,+-

=>"0?09.#

2,+'0,+#

("#%)*.#"#$#,+-

140<0,,@#

4)"(1*#

0((0"0.0

%0,,)'

"14)2)%*.2#

A("023-9.#

0((0"0.)'

*)).2#.*.2++

+,*."145+-'+

!")+<2)%+.#

)&+*.41

4)"(1*0

.)3/4)

*17)9

.40,/B

+3+

(@3#*)*)'

Оставьте

не

менее

см

свободного

пространства

вокруг

аппарата

для

обеспечения

циркуляции

воздуха

*.02/.#

0((0"0.

4")20./

%+20,

4)2#"

+3+

()%)>,1B

'-;41B

()2#"7,)*./

4).)"0-

')$#.

<0;)")%+./

2#,.+3-5+),,@#

).2#"*.+-

D*3+

0((0"0.

2*."0+20#.*-

:40E

+3+

%"1;)9

4)"(1*

8.).

4)"(1*

%)3$#,

2#,.+3+")20./*-

%3-

)>#*(#&#,+-

)730$%#,+-

0((0"0.0

F#"$+.#

0((0"0.

()%03/:#

"0%+0.)")2

).)(3#,+-

)>);"#20.#3#9

(#&#9

3B>@7

%"1;+7

1*.")9*.2

2@%#3-B?+7

.#(3)

6#.#2)#

,0("-$#,+#

4).)")'1

()%*)#%+,-#.*-

0((0"0.

%)3$,)

*)).2#.*.2)20./

."#>)20,+-'

140<0,,@'

<0%,#9

(0,#3+

0((0"0.0

(#"#%#3@209.#

27)%-?+9

4)'(3#4.

:,1"

(+.0,+-

()3/<19.#*/

1%3+,+.#3-'+

(")430%@209.#

:,1"

(+.0,+-

'#*.07

;%#

')$#.

>@./

()2"#$%#,

+3+

(#"#;"#.

=>"0?09.#

)*)>)#

2,+'0,+#

*#.#21B

2+341

'#*.)

2@7)%0

:,1"0

0((0"0.0

D*3+

("#%()30;0#.*-

%)*.0.)&,)

%)3;)

+*()3/<)20./

0((0"0.

2@,/.#

2+341

:,1"0

(+.0,+-

")<#.4+

C#'#%3#,,)

("#4"0.+.#

()3/<)20./*-

0((0"0.)'

)>"0.+.#*/

4203+E+5+")20,,)'1

(#"*),031

#*3+

•

!)2"#$%#,@

:,1"

(+.0,+-

+3+

2+340

•

G,1."/

0((0"0.0

()(03+

()*.)"),,+#

("#%'#.@

+3+

$+%4)*./

•

H((0"0.

()(03

()%

%)$%/

•

H((0"0.

E1,45+),+"1#.

%)3$,@'

)>"0<)'

•

H((0"0.

1"),+3+

+3+

()2"#$%#,

%"1;+'

*()*)>)'

I*()3/<19.#

40>#3+

<0?+.)9

Class 2

("+

()%*)#%+,#,++

4)3),)4

43#''0'

1*+3+.#3-

%3-

)>#*(#&#,+-

,0%#$,)9

+<)3-5++

'+,+'+<05++

"+*40

1%0"0

83#4."+&#*.2)'

J0*()30;09.#

("+>)"

1*.)9&+2)9

")2,)9

()2#"7,)*.+

%)*.0.)&,)

(")&,)9

&.)>@

2@%#"$0./

#;)

2#*

*.02/.#

#;)

(#"#%2+;0#'1B

.#3#$41

4).)"0-

')$#.

)(")4+,1./*-

K.).

*+'2)3

)<,0&0#.

&.)

0((0"0.

)>30%0#.

%2)9,)9

+<)3-5+#9

,1$%0#.*-

<0<#'3#,++

!")%14.@

Rotel

*(")#4.+")20,@

.04

&.)>@

*)).2#.*.2)20./

."#>)20,+-'

'#$%1,0")%,@7

%+"#4.+2

()

);"0,+&#,+B

("+'#,#,+-

2"#%,@7

2#?#*.2

83#4.").#7,+&#*4)'

83#4."),,)'

)>)"1%)20,++

(Restriction of Hazardous

Substances - RoHS),

.04$#

()

)>"0?#,+B

).*31$+2:+'

*2)9

*")4

83#4.").#7,+&#*4+'

83#4."),,@'

)>)"1%)

20,+#'

(Waste Electrical and Electronic Equipment - WEEE).

I<)>"0$#,+#

(#"#&#"4,1.);)

'1*)",);)

>0&40

4)3#*07

)<,0&0#.

.04$#

&.)

8.+

(")%14.@

%)3$,@

>@./

2.)"+&,)

+*()3/<)20,@

(

"#5+43+")20,@

)

+3+

)>"0>).0,@

*)).2#.*.2++

1()'-,1.@'+

2@:#

%+"#4.+20'+

RA-04

Стерео

интегрированный

усилитель

Содержание

Рис

. 1:

Органы

управления

разъемы

........3

Рис

. 2

Подсоединение

источников

сигнала

акустических

систем

.................................4

Важные

инструкции

по

безопасности

........46

Содержание

.......................................47

компании

Rotel

Первые

шаги

L#"@

("#%)*.)")$,)*.+

J0<'#?#,+#

M0>#3+

Питание

усилителя

...........................48

J0<N#'

%3-

*#.#2);)

:,1"0

G@43B&0.#3/

(+.0,+-

I,%+40.)"

(+.0,+-

Подсоединение

входных

сигналов

O),)

27)%

<0<#'3#,+#

P+,#9,@#

27)%@

Подсоединение

записывающих

устройств

..............................................48

Выходы

предусилителя

................48

Выходы

на

колонки

Селектор

комплектов

колонок

..49

G@>)"

4)3),)4

G@>)"

041*.+&#*4+7

40>#3#9

!)3-",)*./

E0<0

!)%*)#%+,#,+#

4)3),)4

Выход

на

наушники

.................49

Вход

Media Player

.......................49

Аудио

регулировки

..........................50

J#;13-.)"

;")'4)*.+

Q030,*

G@43B&0.#3/

"#;13+")2)4

.#'>"0

On/Off

J#;13-.)"@

2@*)4+7

,+<4+7

&0*.).

J#;13+")24+

E1,45+9

J#;13+")24+

'),+.)"+,;0

Обнаружение

устранение

неисправностей

.................................50

I,%+40.)"

(+.0,+-

;)"+.

R0'#,0

("#%)7"0,+.#3-

C#.

<2140

Схемы

защиты

.............................50

Технические

характеристики

...........51

О компании ROTEL

M)'(0,+-

ROTEL

)*,)20,0

>)3##

3#.

,0<0%

*#'/#9

4).)"0-

*."0*.,)9

3B>2+

'1<@4#

<0,-30*/

(")+<2)%*.2)'

hi-fi

4)'(),#,.)2

;)%0'+

8.0

*."0*./

1.+730

*#;)%,-

*."#'3#,+#

*#'/+

)>#*(#&#,+B

01%+)E+3)2

'#3)'0,)2

,#<02+*+')

E+,0,*)2);)

()3)$#,+-

0((0"0.1")9

2@*)&09:#;)

40&#*.20

"0<%#3-B.

2*#

*)."1%,+4+

Rotel.

F"1$,0-

4)'0,%0

+,$#,#")2

(")*31:+20#.

,0*."0+20#.

40$%)#

,)2)#

+<%#3+#

()40

),)

>1%#.

*)).2#.*.2)20./

*0'@'

2@*)4+'

*.0,%0".0'

("#%)*.023#,0

*2)>)%0

2@>)"0

4)'(3#4.1B?+7

()

2*#'1

'+"1

&.)>@

*%#30./

0((0"0.

404

')$,)

31&:#

G#")-.,)

*')$#.#

,09.+

2,1."+

).>)",@#

4),%#,*0.)"@

G#3+4)>"+.0,++

S#"'0,++

()31(")2)%,+4+

T(),++

6UH

.04$#

.)")+%03/,@#

*+3)2@#

."0,*E)"'0.)"@

+<;).)23#,,@#

*)>*.2#,,)'

<02)%#

ROTEL.

J#(1.05+-

4)'(0,++

ROTEL

404

(")+<2)%+.#3-

("#2)*7)%,)9

.#7,+4+

()%.2#"$%#,0

*).,-'+

()3)$+.#3/,@7

).<@2)2

,0;"0%

,0+>)3##

120$0#'@7

84*(#".)2

4).)"@#

*31:0B.

'1<@41

#$#%,#2,)

4)''#,.0"++

()');0B.

4)'(0,++

.)&,)

("+%#"$+20./*-

41"*0

(")+<2)%*.2)

40&#*.2#,,);)

,0%#$,);)

%)*.1(,);)

)>)"1%)20,+-

*)."1%,+4+

4)'(0,++

ROTEL,

>30;)%0"+'

G0*

()41(41

8.);)

+<%#3+-

,0%##'*-

&.)

),)

%)*.02+.

20'

',);)

&0*)2

1%)2)3/*.2+-

Первые

шаги

Q30;)%0"+'

G0*

()41(41

+,.#;"+")20,,);)

1*+3+.#3-

Rotel R

-04.

*)*.02#

2@*)4)40&#*.2#,,)9

01%+)*+*.#'@

>1%#.

%)*.023-./

G0'

1%)2)3/*.2+#

',);+#

;)%@

. RA-04 –

()3,)E1,45+),03/,@9

4)'(),#,.

).3+&,@'+

"0>)&+'+

70"04.#"+*.+40'+

G*#

0*(#4.@

#;)

4),*."145++

)(.+'+<+")20,@

%3-

()31&#,+-

()3,);)

%+,0'+&#*4);)

%+0(0<),0

(#"#%0&+

.),&09:+7

,B0,*)2

'1<@4+

G@*)4)*.0>+3/,@9

+*.)&,+4

(+.0,+-

RA-04

243B&0#.

*#>-

E+"'#,,@9

.)")+%03/,@9

."0,*E)"'0.)"

Rotel,

)>30%0#.

,+<4+'

2@7)%,@'

*)(").+23#,+#'

>)3/:+'

<0(0*)'

()

')?,)*.+

()<2)3-B?+'

RA-04

2)*(")+<2)%+./

*0'@#

*3)$,@#

01%+)*+;,03@

6.)+')*./

+<;).)23#,+-

%0,,)9

4),*."145++

2@:#

),0

+'##.

("#+'1?#*.20

.)&4+

<"#,+-

'1<@4+

F)")$4+

(#&0.,@7

(30.

1*+3+.#3-

"0*()3)$#,@

*+''#."+&,)

K.)

)>#*(#&+20#.

.)&,)#

*)>3B%#,+#

2"#'#,,@7

(0"0'#.")2

'1<@403/,);)

*+;,030

*+;,03/,)'

."04.#

("+'#,#,@

'#.033)(3#,)&,@#

"#<+*.)"@

()3+*.+")3)2@#

+3+

()3+(")(+3#,)2@#

4),%#,*0.)"@

M0$%@9

83#'#,.

*7#'@

()%2#";03*-

.?0.#3/,)'1

"0**')."#,+B

&.)>@

%)>+./*-

'04*+'03/,)

%)*.)2#",);)

2)*(")+<2#%#,+-

'1<@4+

. RA-04

(")*.

,0*.")94#

84*(310.05++

D*3+

1$#

+'#3+

%#3)

*.#"#)*+*.#'0'+

G0*

2)<,+4,#.

2)(")*)2

!")*.)

()%43B&+.#

)*.03/,@#

4)'(),#,.@

,0*30$%09.#*/

Меры

предосторожности

П Р И М Е Ч А Н И Е

G )

+ < > # $ 0 , + #

()2"#$%#,+-

4)'(),#,.)2

*+*.#'@

2*#

()%*)#%+,#,+-

).*)#%+,#,+-

(")+<2)%+.#

("+

2@43B&#,,)'

(+.0,++

!"#$%#

&#'

243B&0./

(+.0,+#

1>#%+.#*/

&.)

*)#%+,#,+-

2@()3,#,@

("02+3/,)

,0%#$,)

=*)>)#

2,+'0,+#

1%#3+.#

4)3),)&,@'

(")2)%0'

%)3$,)

)*.020./*-

“

"0<3)7'0&#,,@7

”

$+3

4).)"@#

');1.

<0'4,1./*-

'#$%1

*)>)9

+3+

4)"(1*

!)$0319*.0

2,+'0.#3/,)

(")&.+.#

%0,,)#

"14)2)%*.2)

D*3+

2)<,+4,1.

2)(")*@

)>"0.+.#*/

02.)"+<)20,,)'1

%+3#"1

Rotel.

G*#

*)."1%,+4+

Rotel,

;).)2@

).2#.+./

G0:+

2)(")*@

("+,-./

G0:+

<0'#&0,+-

6)7"0,+.#

4)")>41

2*#

)*.03/,@#

1(04)2)&,@#

'0.#"+03@

&.)>@

%03/,#9:#'

+'#./

2)<')$,)*./

2)*()3/<)20./*-

+'+

V"0,*()".+")240

-04

2,#

<02)%*4)9

1(04)24+

')$#.

2@<20./

*#"/#<,@#

()2"#$%#,+-

1*+3+.#3-

=>-<0.#3/,)

*)7"0,+.#

&#4

;0"0,.+9,@9

.03),

K.)

;302,@#

%)41'#,.@

1%)*.)2#"-B?+#

%0.1

()41(4+

*31&0#

)>"0?#,+-

;0"0,.+9,@'

)>*31$+20,+#'

óññêèé

Аннотация для Ресивера/Усилителя Rotel RA-04 в формате PDF

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Bompani BO243ED/E

Bompani BO249xxx

Bosch GDR 10,8-LI Professional

MB QUART Discus DKG 116

Rotel RA-04: инструкция

Инструкция к Ресиверу/Усилителю Rotel RA-04

О компании ROTEL

Оглавление

Аннотация для Ресивера/Усилителя Rotel RA-04 в формате PDF

Топ 10 инструкций

Другие инструкции
