Rotel RB-1510: Bei Störungen

22

RB-1510 Stereo-Endstufe

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollten zuerst die nachstehend

aufgeführten Punkte überprüft werden. Viele Probleme beruhen

auf falschen Einstellungen der Bedienelemente oder fehlerhaften

Anschlüssen. Lässt sich das Problem nicht beheben, wenden Sie sich

bitte an Ihren autorisierten Rotel-Fachhändler.

Die Betriebsanzeige leuchtet nicht

Die RB-1510 bekommt keinen Strom. Prüfen Sie, ob der Netzschalter

an der Gerätefront gedrückt wurde (sich also in der Ein-Position

befi ndet). Prüfen Sie die Netzanschlüsse an der Endstufe und der

Wandsteckdose.

Kein Ton

Bekommt die Endstufe Strom und ist trotzdem kein Ton zu hören, prüfen

Sie, ob die Protection-LED an der Frontseite leuchtet. Falls ja, beachten

Sie bitte die Hinweise unten. Prüfen Sie auch, ob die Pegelsteller an

der Gerätefront im Uhrzeigersinn aufgedreht wurden. Vergewissern

Sie sich nun, ob alle Geräte richtig angeschlossen sind und die

Einstellungen an den angeschlossenen Geräten richtig vorgenommen

wurden.

Protection-LED leuchtet

Wurde die RB-1510 von der Schutzschaltung abgeschaltet, beginnt

die Protection-LED an der Gerätefront zu leuchten. Normalerweise

passiert dies nur, wenn die Ventilationsöffnungen verdeckt sind, die

Lautsprecher nicht richtig angeschlossen wurden oder die Endstufe

überlastet wurde. Schalten Sie das System ab und warten Sie,

bis sich die Endstufe abgekühlt hat. Drücken Sie den Netzschalter

anschließend einmal ein und aus, um die Schutzschaltung

zurückzusetzen. Ist die Störung nicht beseitigt oder tritt sie erneut auf,

liegt das Problem im System oder in der Endstufe selber.

Technische Daten

Dauerausgangsleistung

Dauerausgangsleistung 65

Watt/Kanal

(20 Hz – 20 kHz, <0,03 %, 8 Ohm)

Gesamtklirrfaktor

Gesamtklirrfaktor

(20 Hz – 20 kHz, 8 Ohm)

< 0,03 %

Intermodulationsverzerrung

Intermodulationsverzerrung

(60 Hz : 7 kHz, 4:1)

< 0,03 %

Frequenzgang

Frequenzgang

(± 1 dB)

15 Hz – 50 kHz

Dämpfungsfaktor

Dämpfungsfaktor

(20 Hz – 20 kHz, 8 Ohm)

 200

Lautsprecherimpedanz

Lautsprecherimpedanz

Minimum 4 Ohm

Geräuschspannungsabstand

Geräuschspannungsabstand

(IHF A)

 108

dB

Eingangsimpedanz/-empfindlichkeit

Eingangsimpedanz/-empfindlichkeit

33 kOhm/1,0 Volt

Verstärkung

Verstärkung 27

dB

Spannungsversorgung

Spannungsversorgung

230 Volt/50 Hz

Leistungsaufnahme

Leistungsaufnahme 120

Watt

Abmessungen

Abmessungen

(Breite x Höhe x Tiefe)

431 x 55 x 336 mm

Höhe des Frontpanels

Höhe des Frontpanels

1 U

Nettogewicht

Nettogewicht 4,3

kg

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderungen in Technik und Ausstattung vorbehalten.

35

Italiano

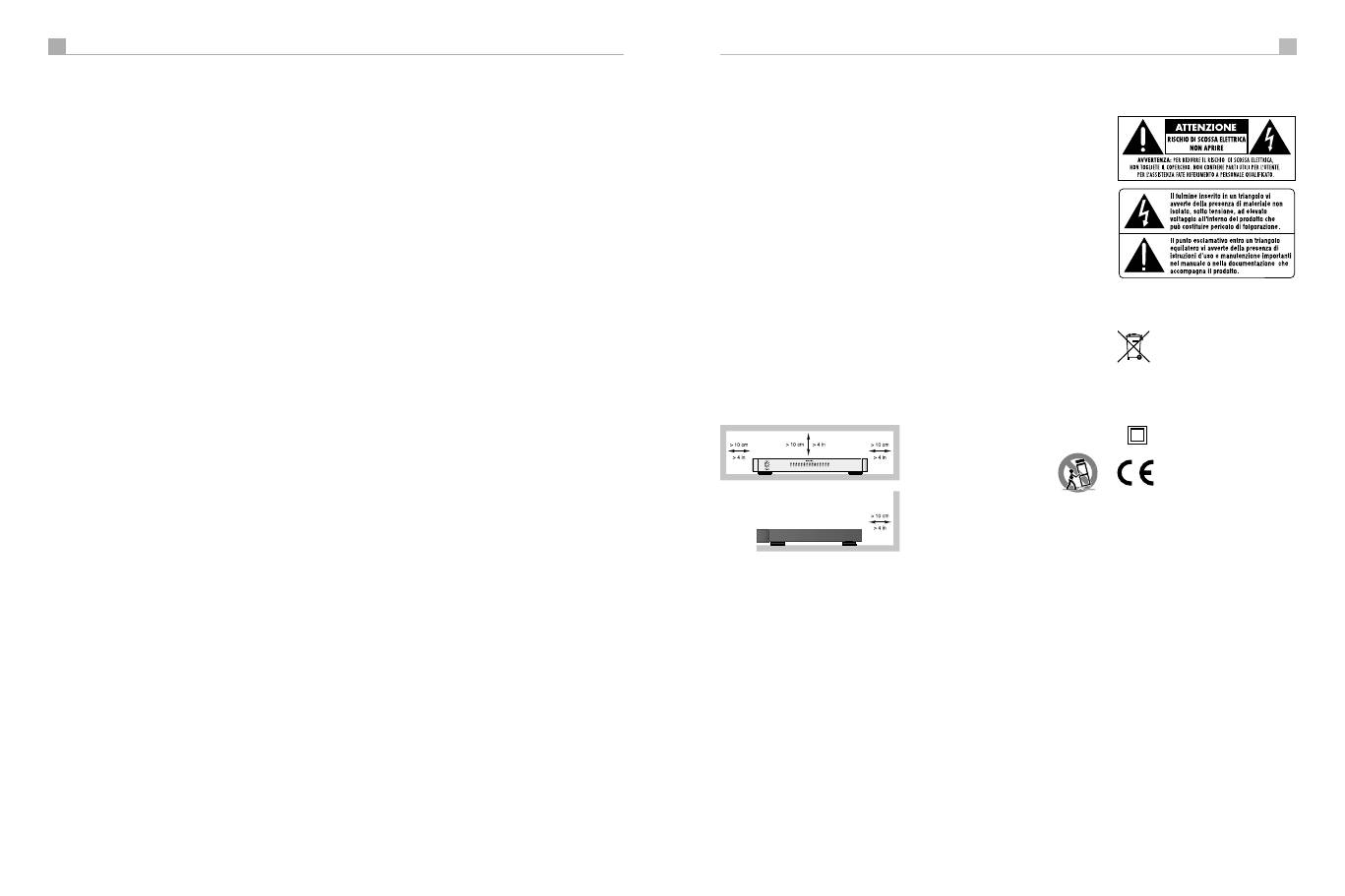

Importanti informazioni di Sicurezza

ATTENZIONE:

 Non vi sono all’interno parti riparabili

dall’utente. Per l’assistenza fate riferimento a personale

qualificato.

ATTENZIONE:

 Per ridurre il rischio di incendio e di scossa

elettrica non esponete l’apparecchio all’umidità o all’acqua.

Non esponete il prodotto a schizzi d’acqua. Non posizionate

contenitori d’acqua , ad es. vasi, sull’unità. Evitare che cadano

oggetti all’interno del cabinet. Se l’apparecchio è stato esposto

all’umidità o un oggetto è caduto all’interno del cabinet, staccate

il cavo di alimentazione dalla presa. Portare l’apparecchio ad

un centro di assistenza qualificato per i necessari controlli e

riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare

l’apparecchio alla rete di alimentazione ed utilizzarlo.

Conservate questo manuale per ogni riferimento futuro alle

istruzioni di sicurezza.

Seguire attentamente tutte le avvertenze e le informazioni sulla

sicurezza contenute in queste istruzioni e sul prodotto stesso.

Seguire tutte le istruzioni d’uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo

aspirapolvere.

Non utilizzate questo prodotto vicino all’acqua.

Mantenere 10 cm circa di spazio libero da tutti i lati

del prodotto.

Non posizionate l’apparecchiatura su un letto, divano,  tappeto,

o superfici che possano bloccare le aperture di ventilazione. Se

l’apparecchio è posizionato in una libreria o in mobile apposito,

fate in modo che ci sia abbastanza spazio attorno all’unità per

consentire un’adeguata ventilazione e raffreddamento.

Tenete l’unità lontano da fonti di calore come termosifoni,

termoconvettori, stufe, o altri apparecchi  che producono calore

ATTENZIONE:

 Per potere togliere completamente

l’alimentazione all’unità bisogna  scollegare il cavo di rete AC.

Questo prodotto dovrebbe essere posizionato in uno spazio

aperto che permetta di accedere agevolmente al connettore del

cavo di alimentazione.

L’apparecchiatura deve essere collegata esclusivamente ad una

sorgente di alimentazione elettrica del tipo indicato sul pannello

posteriore dell’unità. (USA: 120V/60Hz, EC: 230V/50Hz)

Collegate l’unità alla presa di alimentazione solo con il cavo che

viene fornito o con uno equivalente. Non modificate il cavo in

dotazione in alcun modo. Non cercate di eliminare la messa a

terra o la polarizzazione, sono previste per la vostra sicurezza.

Non utilizzate prolunghe.

Per scollegare completamente il prodotto dall’alimentazione, il

cavo di alimentazione dovrebbe essere scollegato dalla presa

AC, che dovrebbe essere sempre facilmente accessibile. Quando

il cavo di alimentazione è scollegato dalla presa il LED indicatore

standby sarà spento.

Non fate passare il cavo di alimentazione dove potrebbe essere

schiacciato, pizzicato, piegato ad angoli acuti, esposto al calore o

danneggiato. Fate particolare attenzione al posizionamento del

cavo di alimentazione all’altezza della presa e nel punto in cui

esce dalla parte posteriore dell’apparecchio.

Il cavo di alimentazione dovrebbe  essere scollegato dalla

presa durante i temporali, o  quando l’apparecchiatura rimane

inutilizzata per un periodo piuttosto lungo.

Utilizzate esclusivamente accessori indicati dal produttore.

Utilizzate solo carrelli, stand, rack, staffe

o mensole raccomandati da Rotel. Fate

attenzione quando spostate l’unità su un

mobile con ruote poiché potrebbe cadere e

provocare danni a cose o persone.

Utilizzate cavi per i diffusori isolati in Classe 2 per garantire

un adeguato isolamento e limitare eventuali rischi di shock

elettrico.

L’apparecchiatura deve essere disattivata immediatamente e

fatta ispezionare da personale qualificato quando:

•  Il cavo di alimentazione o la spina sono stati danneggiati.

•  Sono caduti oggetti, o del liquido è stato versato

nell’apparecchio.

•  L’apparecchiatura è stata esposta alla pioggia.

•  L’apparecchiatura non sembra funzionare in modo normale.

•  L’apparecchiatura è caduta, o è stata danneggiata in qualche

modo.

I prodotti Rotel sono realizzati in conformità

con le normative internazionali: Restriction of

Hazardous Substances (RoHS) per apparecchi

elettronici ed elettrici, ed  alle norme Waste

Electrical and Electronic Equipment (WEEE). Il

simbolo del cestino con le ruote e la croce sopra,

indica la compatibilità con queste norme, e che

il prodotto deve essere riciclato o smaltito in

ottemperanza a queste direttive.

Questo simbolo indica che questo prodotto

è doppiamente isolato. Non è necessario il

collegamento della messa a terra.
