MB QUART PAB 2100: Многоканальный усилитель Premium

74

- Каждая модель предназначена для стереорежима 4 & 2 Ом на каждый канал либо

для шунтированного монорежима 4 Ом.

- Как и во всех шунтируемых усилителях, возможен трехмодовый режим с каждой

парой каналов стереоусиления.

- Параметры входной чувствительности для номинальной мощности являются

изменяющими значениями в диапазоне 0,2 – 6 В.

- Все частотные разделительные фильтры могут бесступенчато настраиваться в

пределах своих диапазонов.

- Крутизна спада частотных разделительных фильтров при использовании

стереофильтров составляет 12 дБ/окт., при работе монофильтров 24 дБ/окт.

- Горящий светодиодный индикатор POWER показывает, что поступает ток, и что

устройство находится в готовом к работе состоянии.

MBQR-1

MBQR-1

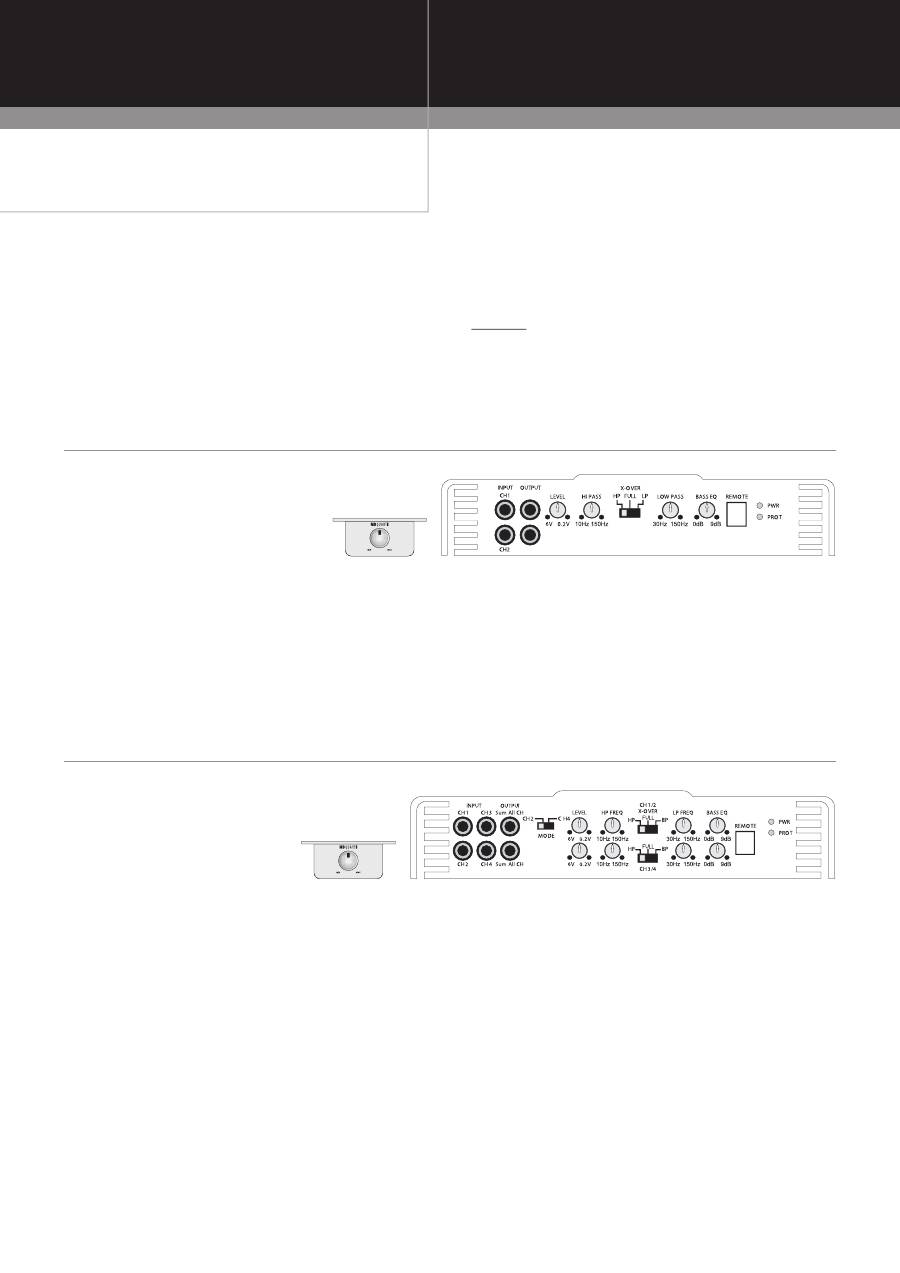

4-канальный усилитель PAB 4100

Ползунковый переключатель для выбора входного режима (MODE):

- Если переключатель находится в положении CH2, будут активироваться все

четыре входа усилителя, исходящие от Cinch-гнезд СН1/СН2.

- В положении 4CH пара каналов 1&2 получает входной сигнал от Cinch-гнезд CH1 и

CH2, а пара каналов 3&4 получает входной сигнал от Cinch-гнезд CH3 и CH4.

Посредством верхнего переключателя частотного разделительного фильтра

(1/2CH X-OVER) может настраиваться входной сигнал для пары каналов

усиления 1&2:

- HP: Выбирает встроенный фильтр HIGH PASS (фильтр нижних частот), который

может быть по-разному настроен в диапазоне 10 Гц – 150 Гц.

- FULL: байпасирует все разделительные фильтры для работы в полночастотном

диапазоне.

- BP: Выбирает встроенный фильтр LOW PASS (фильтр нижних частот), который

может быть по-разному настроен в диапазоне 30 Гц – 150 Гц.

Необходимо помнить о том, что для сигнала LOW PASS (фильтр нижних

частот) идет речь о сигнале MONO.

- В положении BP фильтр HIGH PASS функционирует как дозвуковой фильтр.

- Если настроен режим BP, одновременно в диапазоне от 0 до +9 дБ при 45 Гц

подключается BASS EQ (эквалайзер низких частот).

Многоканальный усилитель Premium

2-канальный усилитель PAB 2100

Посредством переключателя частотного разделительного фильтра (X-Over)

может производиться выбор внутренних функций разделительного фильтра:

- Входной сигнал направляется непосредственно на Cinch-гнезда LINE OUT,

независимо от настройки разделительного фильтра, что упрощает схему

последовательного включения усилителей (соединение в последовательно-

приоритетную цепочку).

- HP: Выбирает встроенный фильтр HIGH PASS (фильтр верхних частот), который

может быть по-разному настроен в диапазоне 10 Гц – 150 Гц.

- FULL: байпасирует все разделительные фильтры для работы в полночастотном

диапазоне.

Посредством нижнего переключателя частотного разделительного фильтра

(3/4CH X-OVER) может настраиваться входной сигнал для пары каналов

усиления 3&4:

- HP: Выбирает встроенный фильтр HIGH PASS (фильтр нижних частот), который

может быть по-разному настроен в диапазоне 10 Гц – 150 Гц.

- FULL: байпасирует все разделительные фильтры для работы в полночастотном

диапазоне.

- BP: Выбирает встроенный фильтр LOW PASS (фильтр нижних частот), который

может быть по-разному настроен в диапазоне 30 Гц – 150 Гц.

Необходимо помнить о том, что для сигнала LOW PASS (фильтр нижних

частот) идет речь о сигнале MONO.

- В положении BPфильтр HIGH PASS функционирует как дозвуковой фильтр.

- Если настроен режим BP, одновременно в диапазоне от 0 до +9 дБ при 45 Гц

подключается BASS EQ (эквалайзер низких частот).

- Полнодиапазонные сигналы от входов каналов 1/2 направляются на Cinch-гнезда

LINE OUT независимо от настройки переключателей разделительных фильтров.

- Благодаря регулятору, который подключен к гнезду REMOTE, и который,

например, смонтирован под щитком приборов, имеется возможность для управления

уровнем сигнала на выходе фильтра нижних частот только для каналов 3/4.

- Все усилители модельного ряда Premium фирмы MB QUART имеют

всеобъемлющую систему диагностики, при этом случаи короткого замыкания на

клеммах подключения динамиков и погрешности по току усилителей индицируются

посредством загорания светодиодного индикатора DIAGNOSE или PROTECT.

ВНИМАНИЕ:

ВНИМАНИЕ: Как правило, усилители не должны включаться в работу

ниже того импеданса, на который они рассчитаны. В противном случае

это приведет к появлению повреждений усилителя, на которые не

распространяется действие гарантии, приведенной в рамках руководства по

эксплуцатации.

Многоканальные усилители: стереорежим 4 & 2 Ом, монорежим 4 Ом

шунтировано

ОПИСАНИЕ ПАРАМЕТРИЧЕСКИХ  ДАННЫХ УСИЛИТЕЛЕЙ

- LP: Выбирает встроенный фильтр LOW PASS (фильтр нижних частот), который

может быть по-разному настроен в диапазоне 30 Гц – 150 Гц.

Необходимо помнить о том, что для сигнала LOW PASS (фильтр нижних

частот) идет речь о сигнале MONO.

- В положении LPфильтр HIGH PASS функционирует как дозвуковой фильтр.

- Если настроен режим LP, одновременно в диапазоне от 0 до +9 дБ при 45 Гц

подключается BASS EQ (эквалайзер низких частот).
